Студента группы РТбз5-21 Корниенко Егора Андреевича На тему: Реконструкция подстанции 110/10 кВ «Крымская ПТФ»

Слайд 2

Описание слайда:

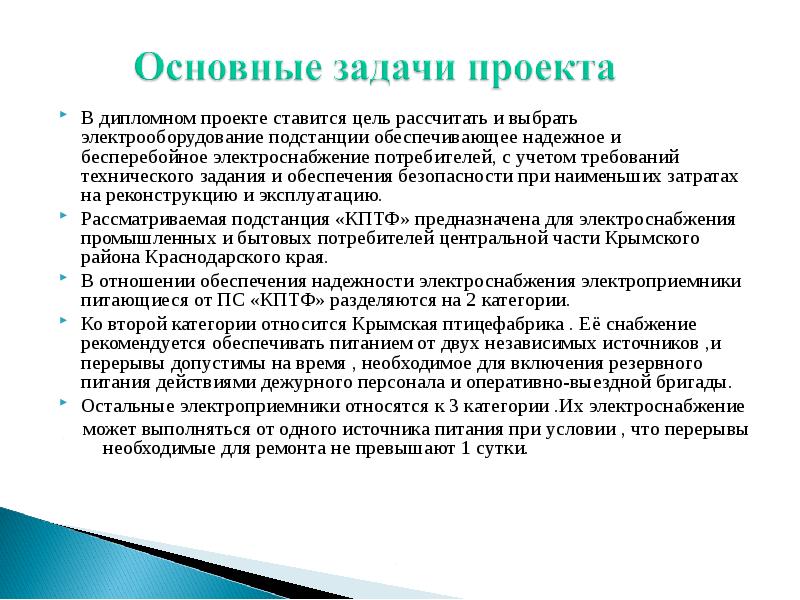

В дипломном проекте ставится цель рассчитать и выбрать электрооборудование подстанции обеспечивающее надежное и бесперебойное электроснабжение потребителей, с учетом требований технического задания и обеспечения безопасности при наименьших затратах на реконструкцию и эксплуатацию. В дипломном проекте ставится цель рассчитать и выбрать электрооборудование подстанции обеспечивающее надежное и бесперебойное электроснабжение потребителей, с учетом требований технического задания и обеспечения безопасности при наименьших затратах на реконструкцию и эксплуатацию. Рассматриваемая подстанция «КПТФ» предназначена для электроснабжения промышленных и бытовых потребителей центральной части Крымского района Краснодарского края. В отношении обеспечения надежности электроснабжения электроприемники питающиеся от ПС «КПТФ» разделяются на 2 категории. Ко второй категории относится Крымская птицефабрика . Её снабжение рекомендуется обеспечивать питанием от двух независимых источников ,и перерывы допустимы на время , необходимое для включения резервного питания действиями дежурного персонала и оперативно-выездной бригады. Остальные электроприемники относятся к 3 категории .Их электроснабжение может выполняться от одного источника питания при условии , что перерывы необходимые для ремонта не превышают 1 сутки.

Слайд 3

Описание слайда:

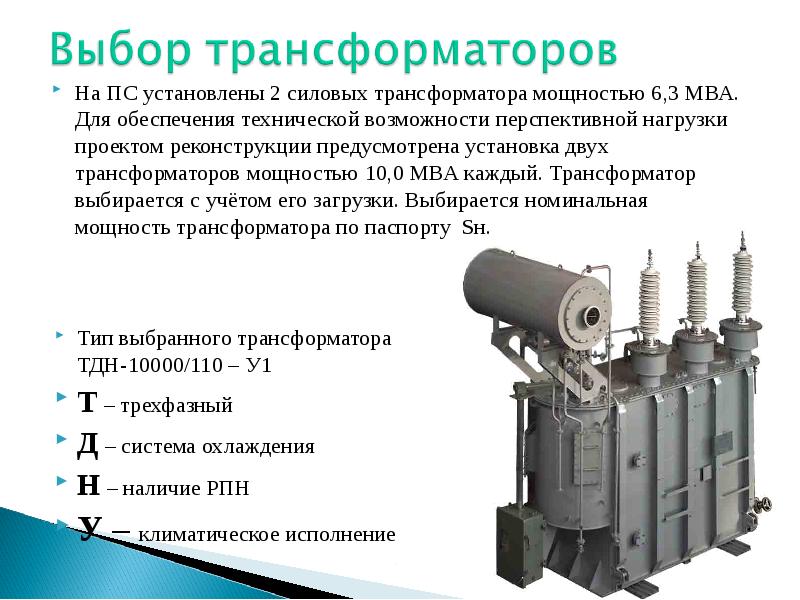

На ПС установлены 2 силовых трансформатора мощностью 6,3 МВА. Для обеспечения технической возможности перспективной нагрузки проектом реконструкции предусмотрена установка двух трансформаторов мощностью 10,0 МВА каждый. Трансформатор выбирается с учётом его загрузки. Выбирается номинальная мощность трансформатора по паспорту Sн. На ПС установлены 2 силовых трансформатора мощностью 6,3 МВА. Для обеспечения технической возможности перспективной нагрузки проектом реконструкции предусмотрена установка двух трансформаторов мощностью 10,0 МВА каждый. Трансформатор выбирается с учётом его загрузки. Выбирается номинальная мощность трансформатора по паспорту Sн.

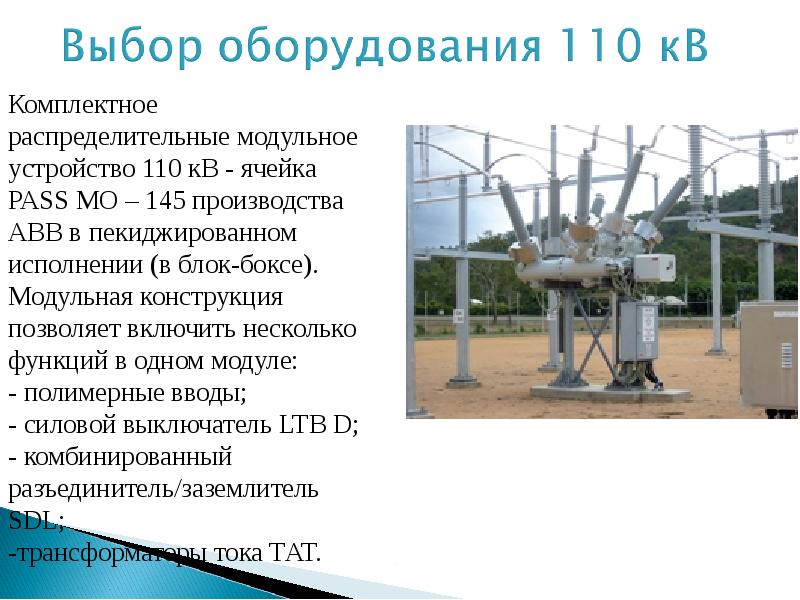

Слайд 4

Описание слайда:

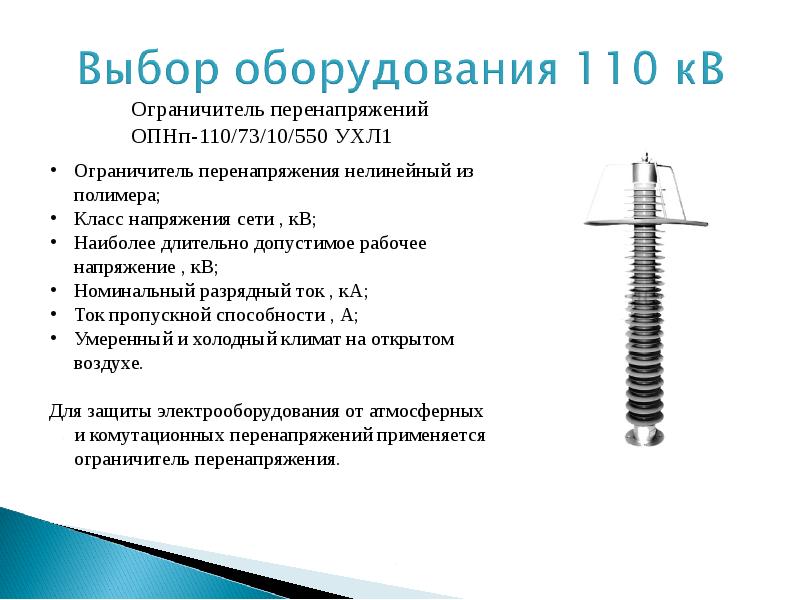

Слайд 5

Описание слайда:

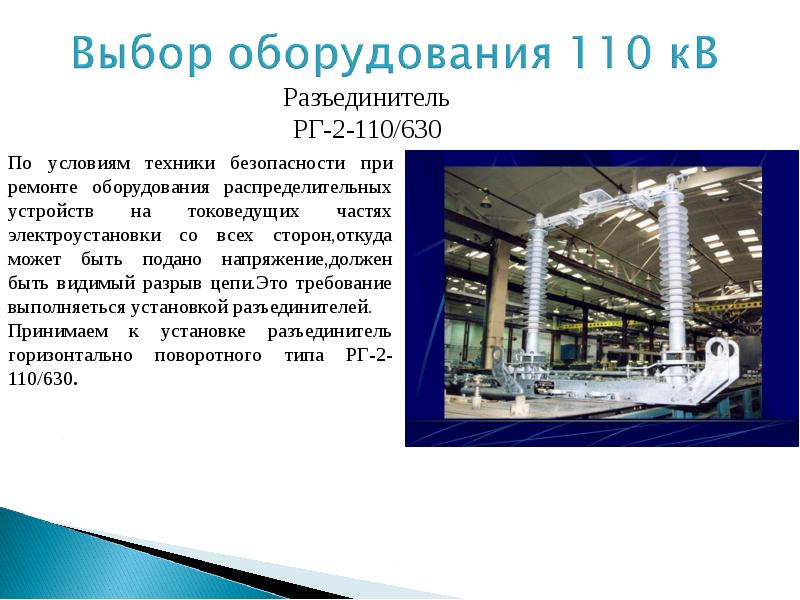

Слайд 6

Описание слайда:

Слайд 7

Описание слайда:

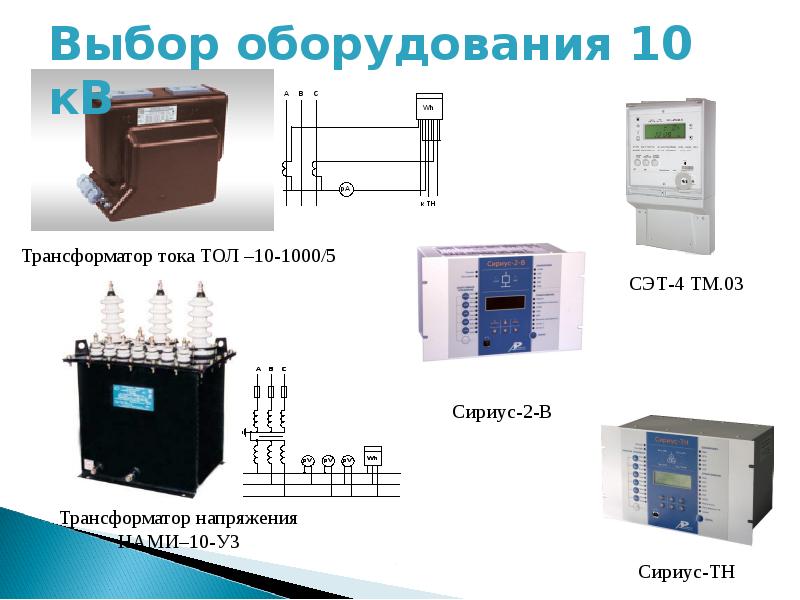

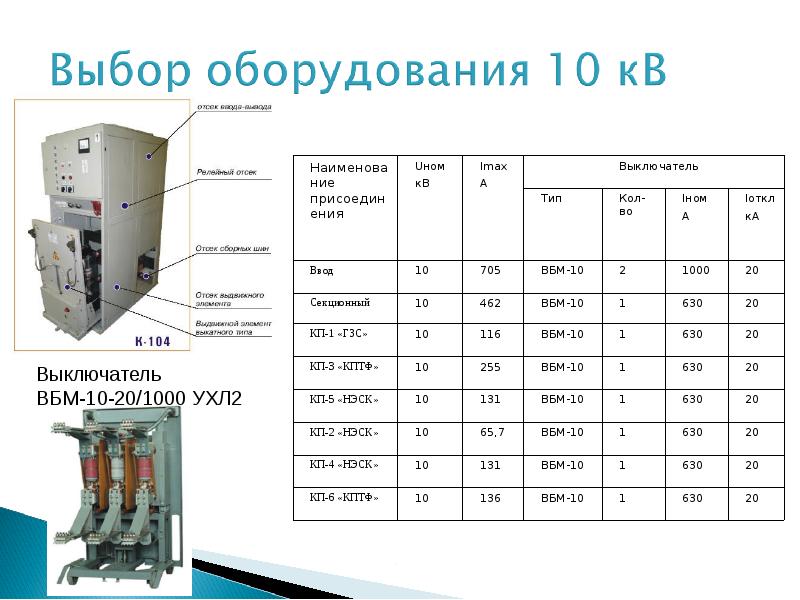

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

Слайд 10

Описание слайда:

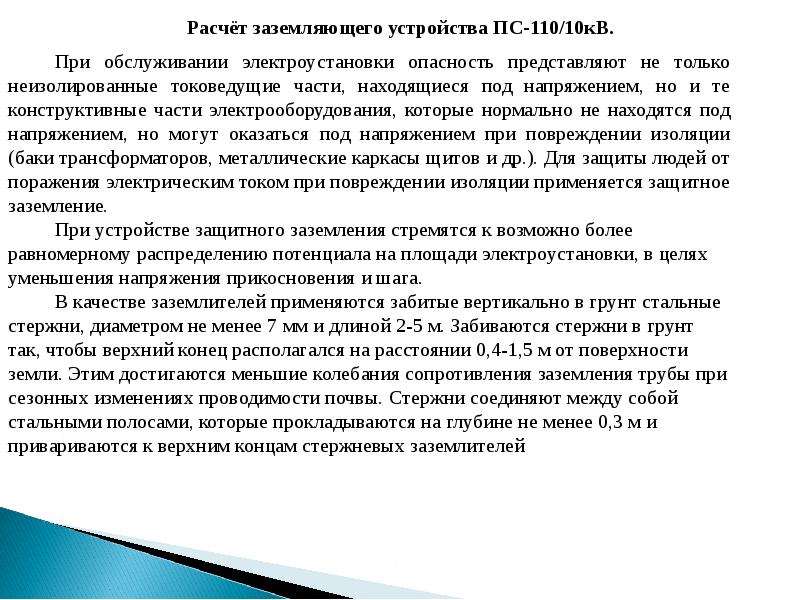

Слайд 11

Описание слайда:

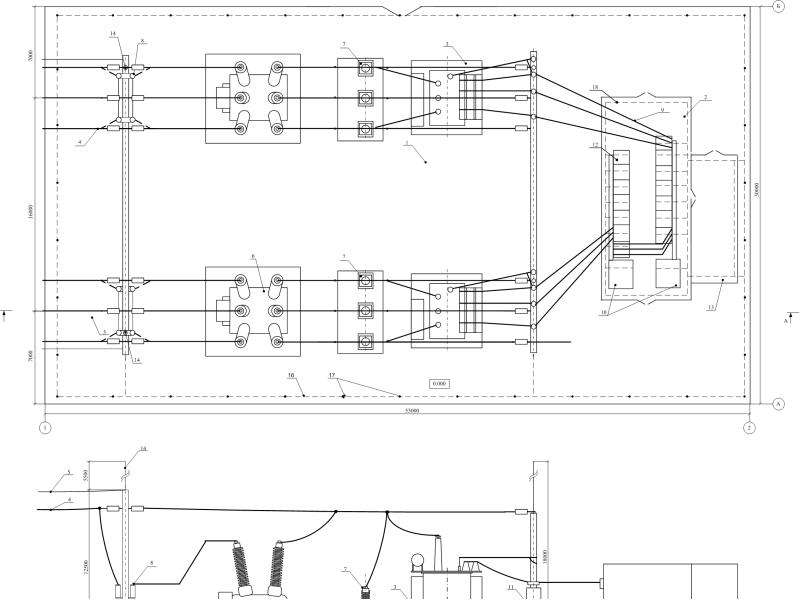

Слайд 12

Описание слайда:

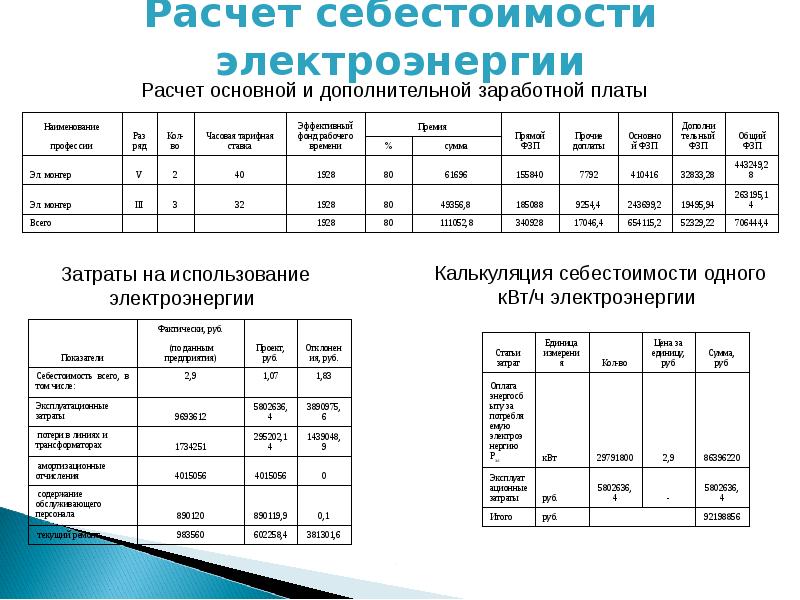

Слайд 13

Описание слайда:

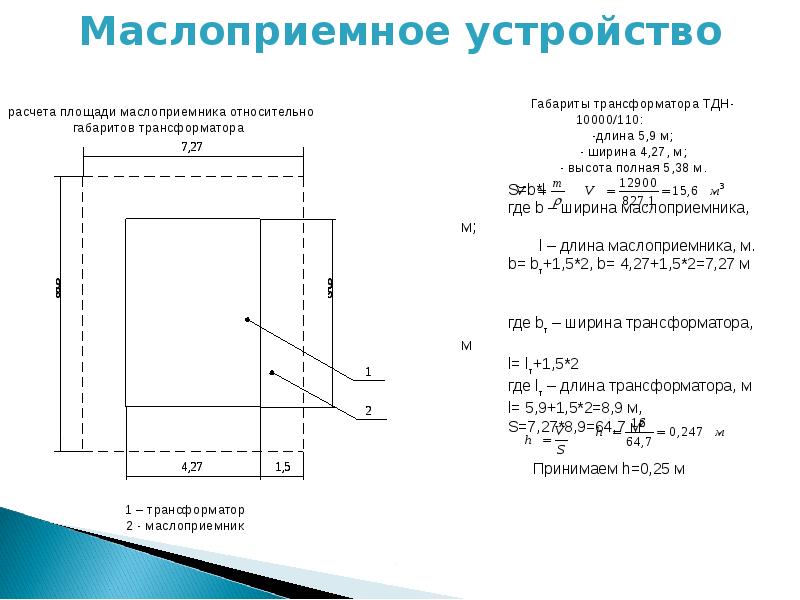

Слайд 14

Описание слайда:

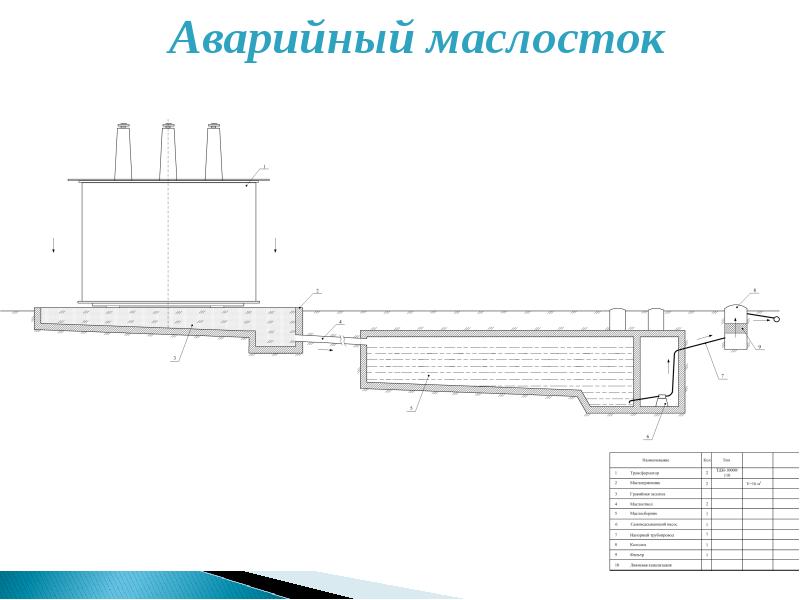

Слайд 15

Описание слайда:

Слайд 16

Описание слайда:

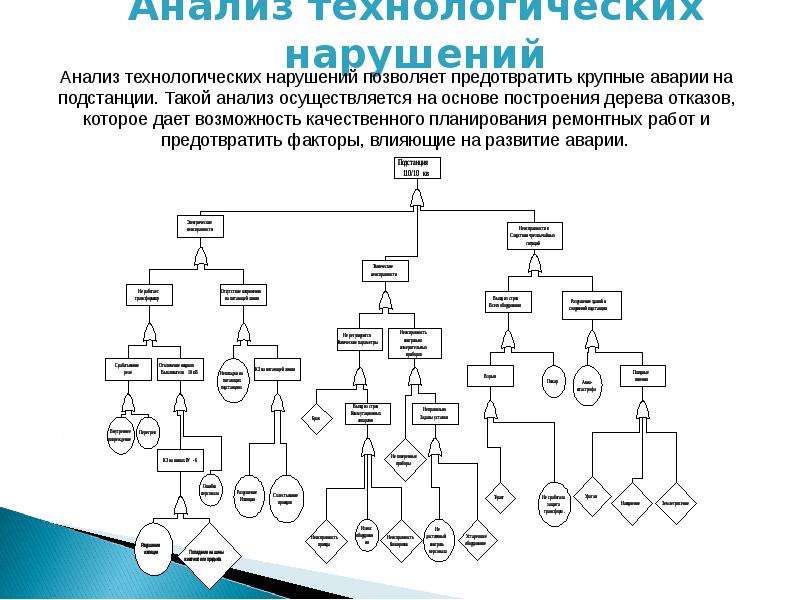

Слайд 17

Описание слайда:

Слайд 18

Описание слайда:

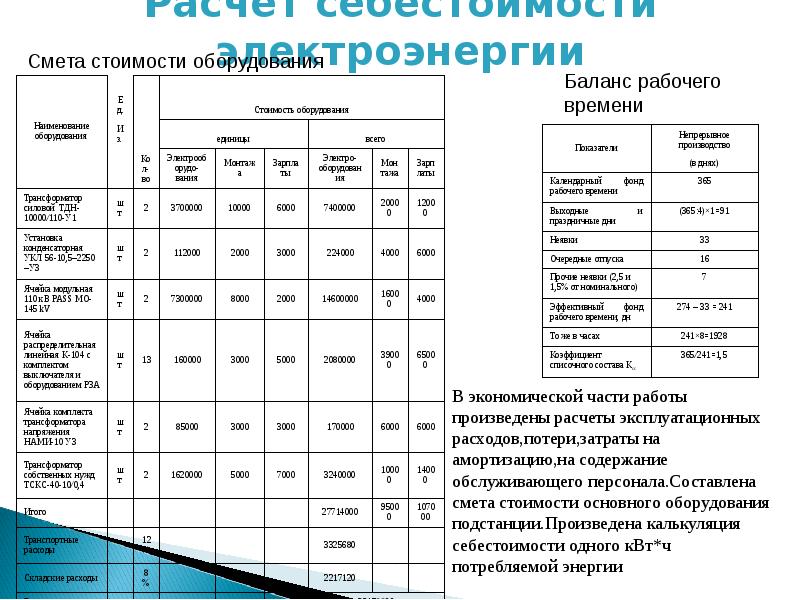

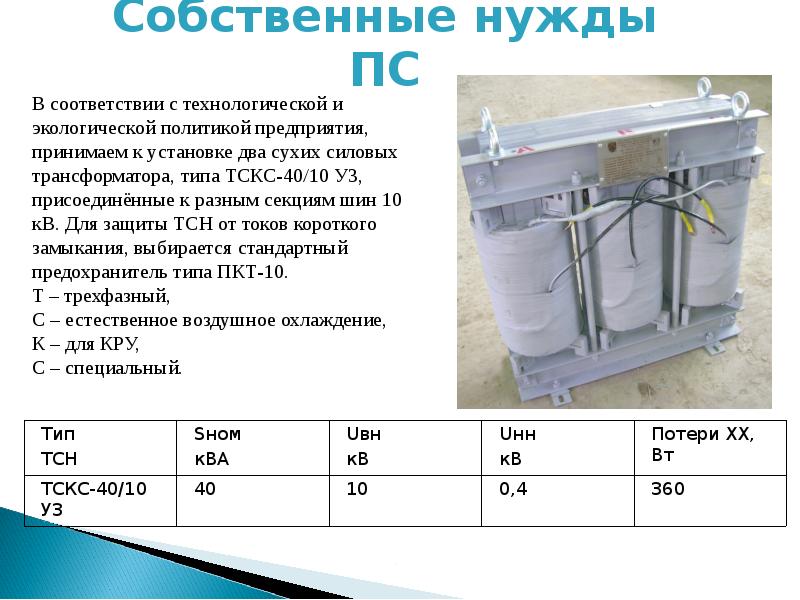

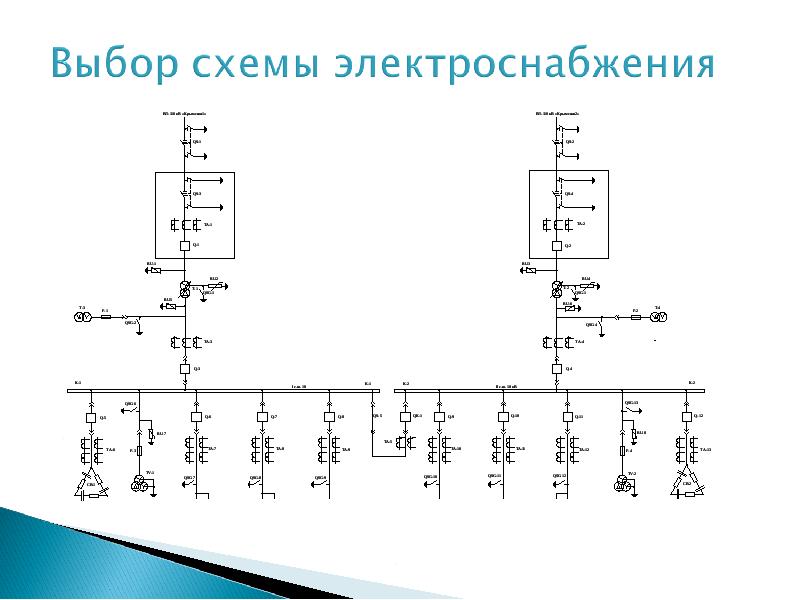

В дипломной работе были решены следующие задачи: В дипломной работе были решены следующие задачи: - Выполнен расчет мощности трансформаторов. - Рассчитана и выбрана схема электроснабжения ПС 110/10кВ. - Выбраны параметры схемы сети и компенсации реактивной мощности. - Рассчитаны токи короткого замыкания. - Рассчитаны и выбрано оборудование ПС 110/10кВ. - Рассчитана релейная защита трансформатора и кабельных линий. - Построена карта селективности максимально-токовых защит отходящей линии 10 кВ, секционного выключателя 10 кВ и МТЗ действующих на ввода 110 и 10 кВ силового трансформатора. - Выбран силовой трансформатор собственных нужд. В технико-экономической части рассчитана сметная стоимость основного оборудования и приведены показатели экономической эффективности инвестиционного проекта. Выполнен расчет заземляющего устройства подстанции. В разделе безопасности жизнедеятельности выполнен расчёт аварийного маслостока от трансформатора,анализ технологических нарушений в работе подстанции. Выполненные в данном дипломном проекте расчеты могут найти достойное применение в электроэнергетики при реконструкции подстанций 110 кВ, а также при решении вопросов модернизирования высоковольтного оборудования.
