Слайд 1

Описание слайда:

Сети ISDN и X.25 Лекция 17

Слайд 2

Описание слайда:

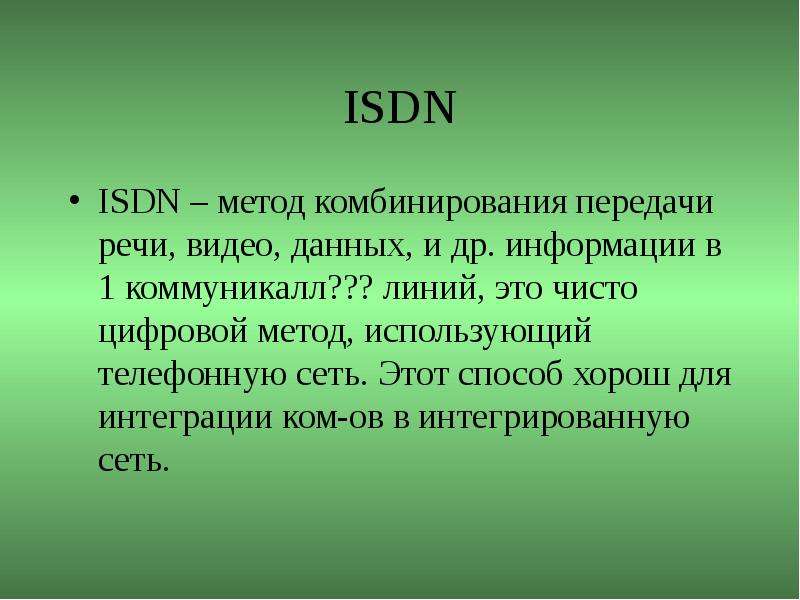

ISDN ISDN – метод комбинирования передачи речи, видео, данных, и др. информации в 1 коммуникалл??? линий, это чисто цифровой метод, использующий телефонную сеть. Этот способ хорош для интеграции ком-ов в интегрированную сеть.

Слайд 3

Описание слайда:

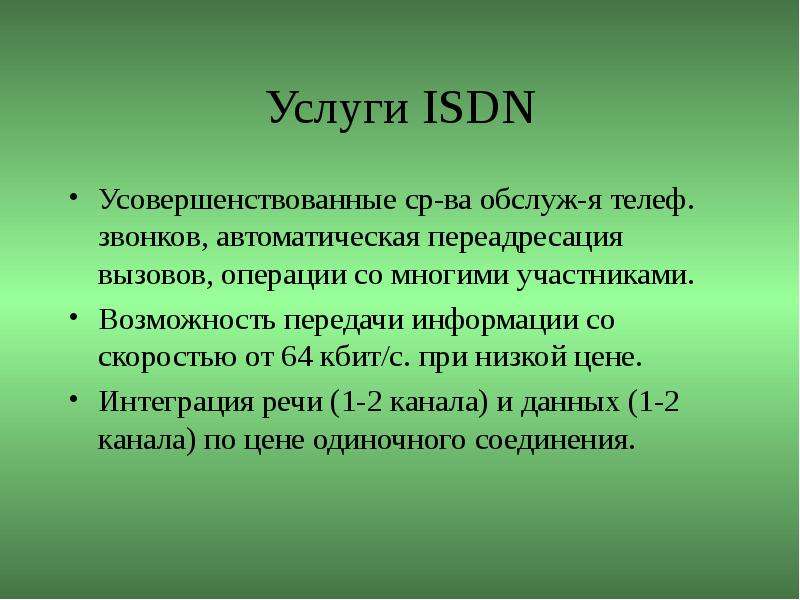

Услуги ISDN Усовершенствованные ср-ва обслуж-я телеф. звонков, автоматическая переадресация вызовов, операции со многими участниками. Возможность передачи информации со скоростью от 64 кбит/с. при низкой цене. Интеграция речи (1-2 канала) и данных (1-2 канала) по цене одиночного соединения.

Слайд 4

Описание слайда:

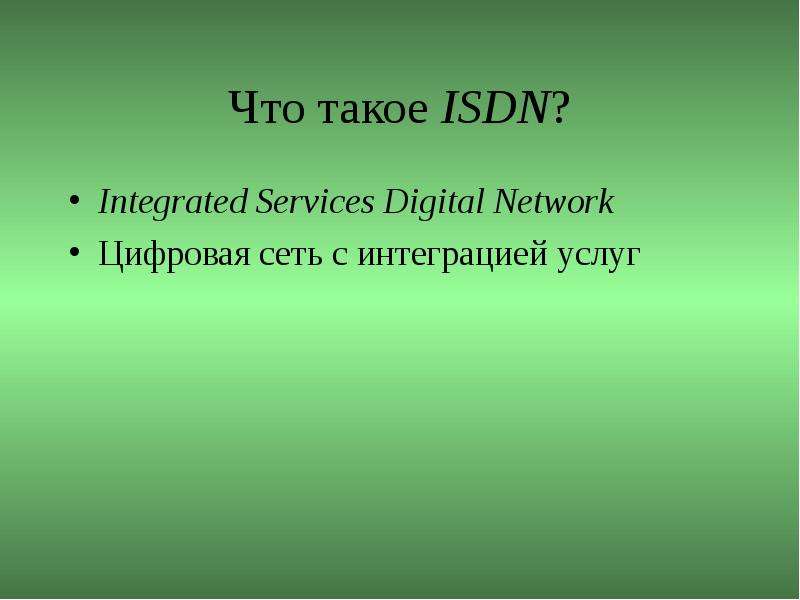

Что такое ISDN? Integrated Services Digital Network Цифровая сеть с интеграцией услуг

Слайд 5

Описание слайда:

Скорости передачи голоса и данных

Слайд 6

Описание слайда:

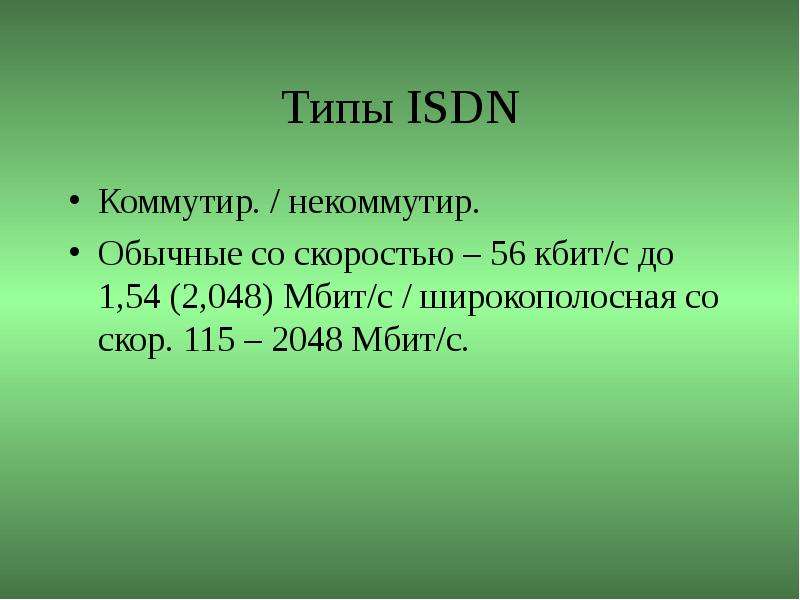

Типы ISDN Коммутир. / некоммутир. Обычные со скоростью – 56 кбит/с до 1,54 (2,048) Мбит/с / широкополосная со скор. 115 – 2048 Мбит/с.

Слайд 7

Описание слайда:

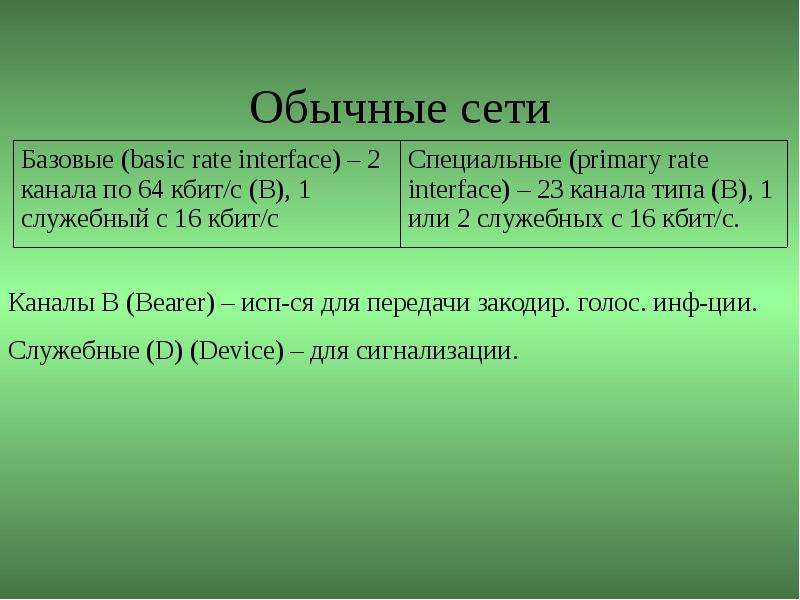

Обычные сети

Слайд 8

Описание слайда:

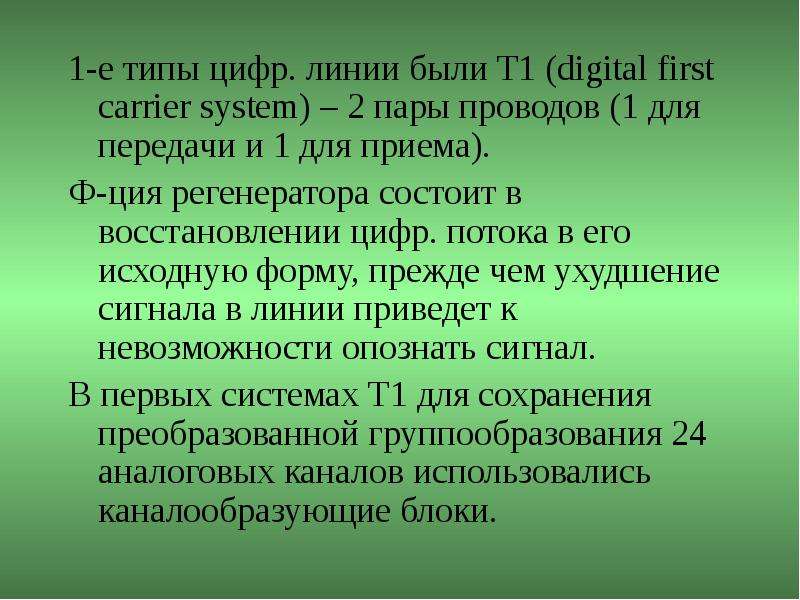

1-е типы цифр. линии были Т1 (digital first carrier system) – 2 пары проводов (1 для передачи и 1 для приема). 1-е типы цифр. линии были Т1 (digital first carrier system) – 2 пары проводов (1 для передачи и 1 для приема). Ф-ция регенератора состоит в восстановлении цифр. потока в его исходную форму, прежде чем ухудшение сигнала в линии приведет к невозможности опознать сигнал. В первых системах Т1 для сохранения преобразованной группообразования 24 аналоговых каналов использовались каналообразующие блоки.

Слайд 9

Описание слайда:

В аналог. телеф. сети применяется мультиплексир. с разделением частот (FDM). В аналог. телеф. сети применяется мультиплексир. с разделением частот (FDM). Цифр. сигналы передаются по линии с мультиплекс. с разд. по времени (TDM). Скорость передачи: для кажд. отдельн. канала отводится 8 бит на канальный интервал, т.е. 192 бита в цикле. Длит-ть цикла = 125 мес, V1= 124мбит/с. В Европе Vперед=2,048 мбит/с, базир-ся на системе подобной Т1, кот. имеет 32 канала (30 Вт 2Д).

Слайд 10

Описание слайда:

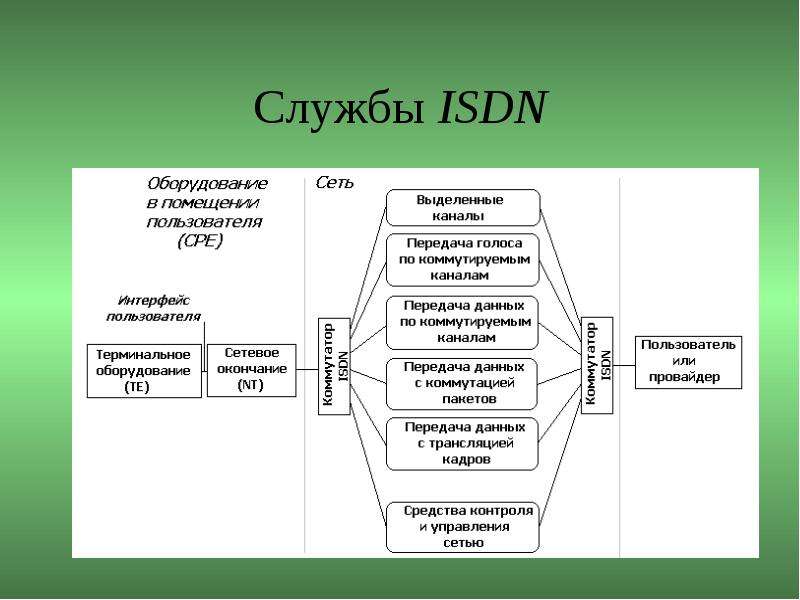

Службы ISDN

Слайд 11

Описание слайда:

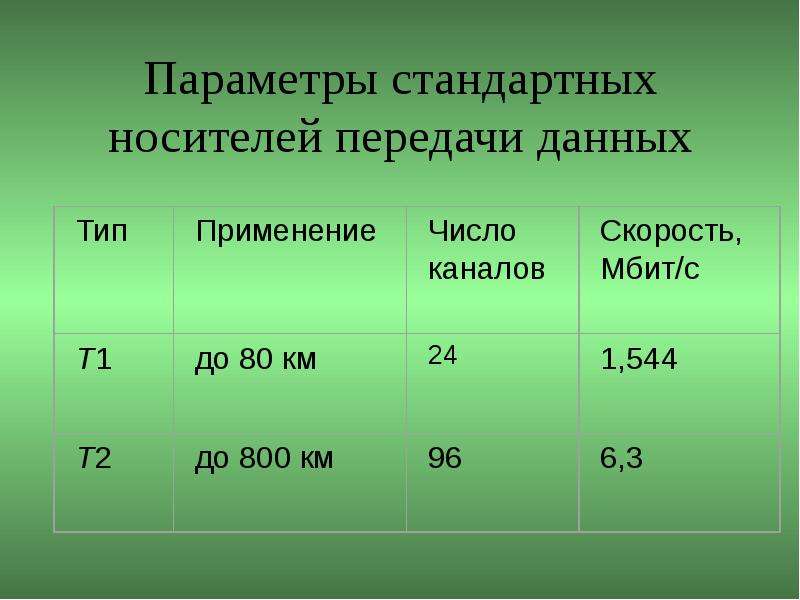

Параметры стандартных носителей передачи данных

Слайд 12

Описание слайда:

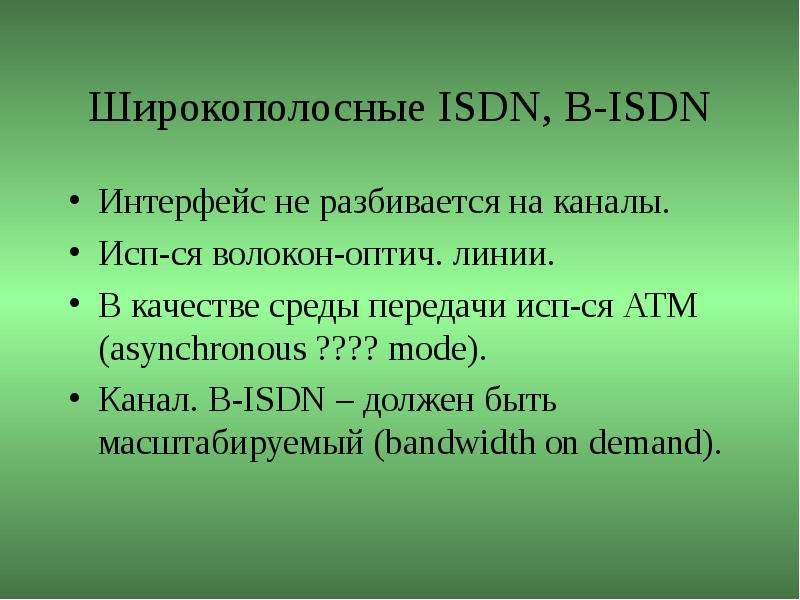

Широкополосные ISDN, B-ISDN Интерфейс не разбивается на каналы. Исп-ся волокон-оптич. линии. В качестве среды передачи исп-ся ATM (asynchronous ???? mode). Канал. В-ISDN – должен быть масштабируемый (bandwidth on demand).

Слайд 13

Описание слайда:

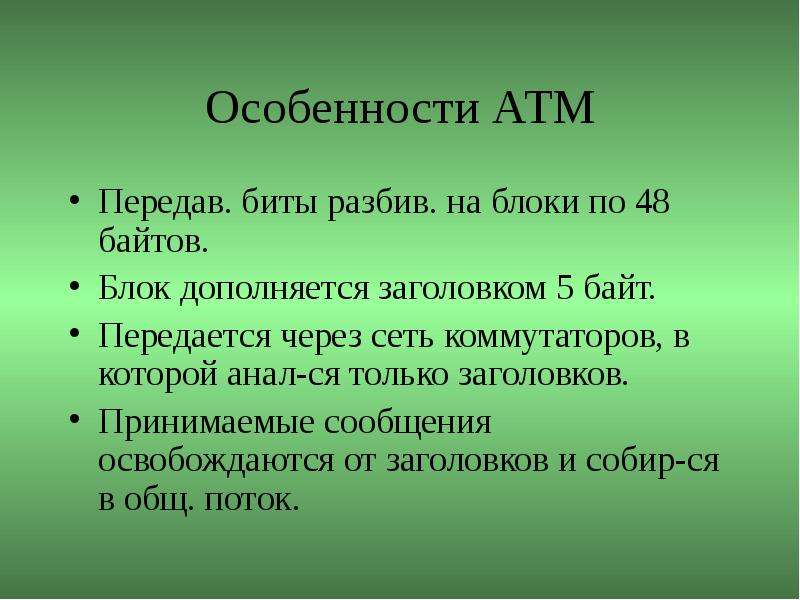

Особенности АТМ Передав. биты разбив. на блоки по 48 байтов. Блок дополняется заголовком 5 байт. Передается через сеть коммутаторов, в которой анал-ся только заголовков. Принимаемые сообщения освобождаются от заголовков и собир-ся в общ. поток.

Слайд 14

Описание слайда:

Слайд 15

Описание слайда:

Два принципа передачи информации

Слайд 16

Описание слайда:

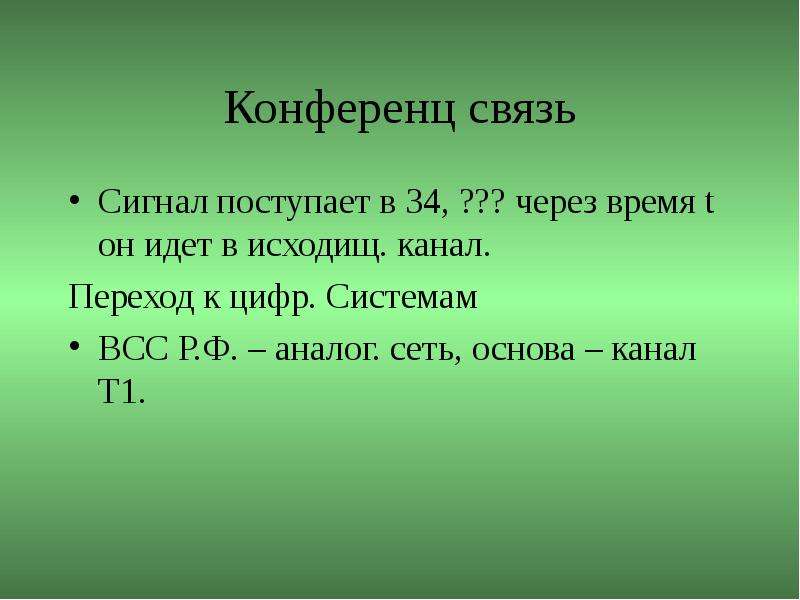

Конференц связь Сигнал поступает в 34, ??? через время t он идет в исходищ. канал. Переход к цифр. Системам ВСС Р.Ф. – аналог. сеть, основа – канал Т1.

Слайд 17

Описание слайда:

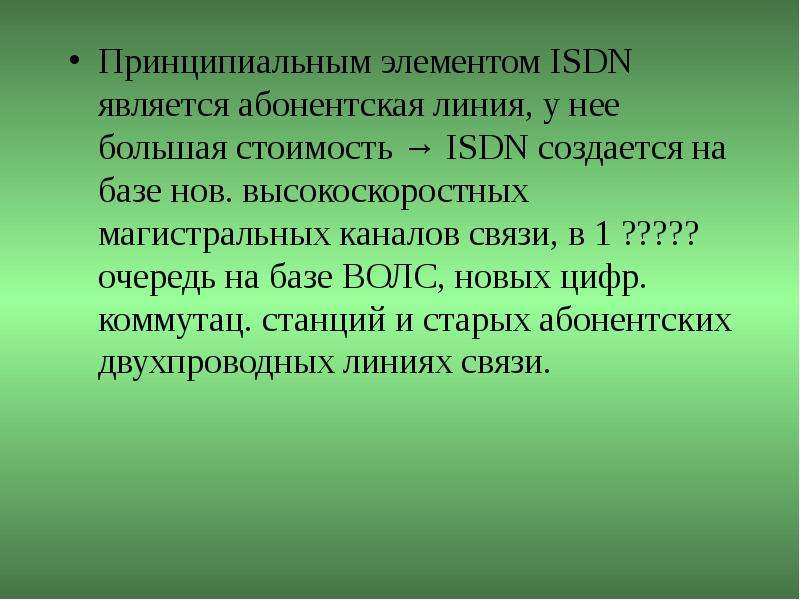

Принципиальным элементом ISDN является абонентская линия, у нее большая стоимость → ISDN создается на базе нов. высокоскоростных магистральных каналов связи, в 1 ?????очередь на базе ВОЛС, новых цифр. коммутац. станций и старых абонентских двухпроводных линиях связи. Принципиальным элементом ISDN является абонентская линия, у нее большая стоимость → ISDN создается на базе нов. высокоскоростных магистральных каналов связи, в 1 ?????очередь на базе ВОЛС, новых цифр. коммутац. станций и старых абонентских двухпроводных линиях связи.

Слайд 18

Описание слайда:

О скоростях В ISDN скор-ть заложена 144 кбит/с (2 канала по 64 +16=144) Исп-ся 4-х фазная манипуляция сигнала → инф-цию передают до 5,5 км. Вторым осн. стандартом ISDN является канал со скор. 2,048 Мбит/с (30 по 64 и + 2 по 16).

Слайд 19

Описание слайда:

Архитектура цифровой сети

Слайд 20

Описание слайда:

Архитектура. 3 типа Магистральная сеть Высокоскоростная общ. шина Высокоскоростная кольцевая магистраль Реализация цифр. Сети Магистральная сеть сочит.: узлы коммутации, связанные кажд. с кажд.

Слайд 21

Описание слайда:

Состав аппаратуры терминала

Слайд 22

Описание слайда:

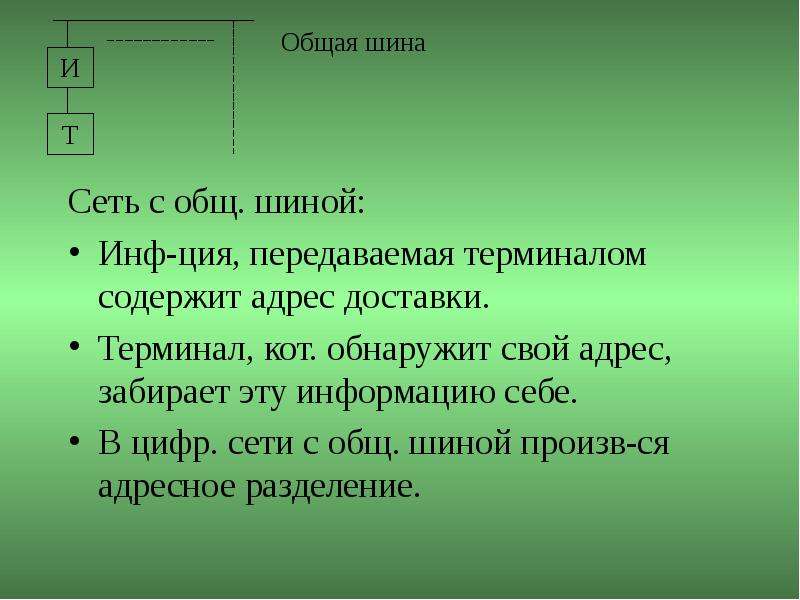

Сеть с общ. шиной: Сеть с общ. шиной: Инф-ция, передаваемая терминалом содержит адрес доставки. Терминал, кот. обнаружит свой адрес, забирает эту информацию себе. В цифр. сети с общ. шиной произв-ся адресное разделение.

Слайд 23

Описание слайда:

Слайд 24

Описание слайда:

Виртуальный канал

Слайд 25

Описание слайда:

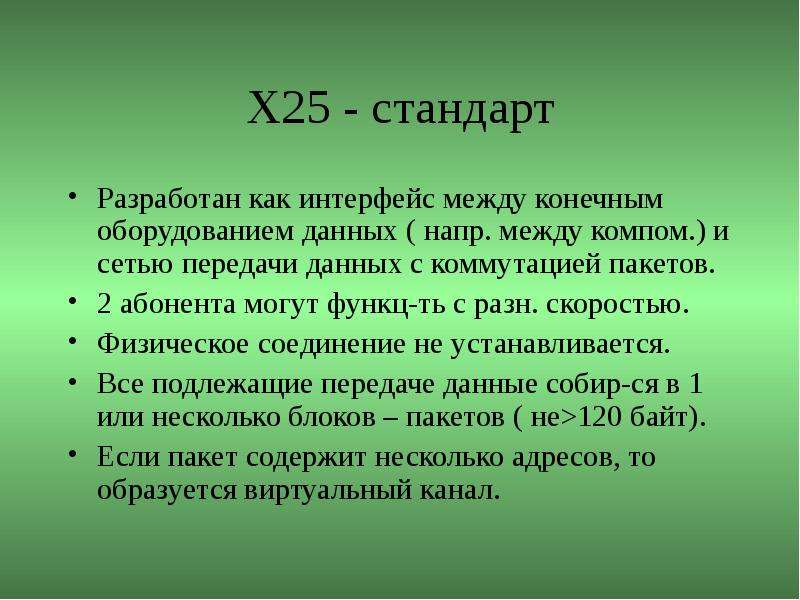

Х25 - стандарт Разработан как интерфейс между конечным оборудованием данных ( напр. между компом.) и сетью передачи данных с коммутацией пакетов. 2 абонента могут функц-ть с разн. скоростью. Физическое соединение не устанавливается. Все подлежащие передаче данные собир-ся в 1 или несколько блоков – пакетов ( не>120 байт). Если пакет содержит несколько адресов, то образуется виртуальный канал.

Слайд 26

Описание слайда:

2 режима 1) Дейтаграммы: каждый пакет рассматривается как независимое сообщение (для короткого одно-пакетного сообщения). 2) Виртуальный канал: лех.??? терминал сначала передает локальн. ЦКП пакет запроса, кот. сод. сетевой адрес приемного терминала, и номер – идентификатор логического канала. В приемном ИКП пакету запроса.

Слайд 27

Описание слайда:

Компоненты протокола X.25

Слайд 28

Описание слайда:

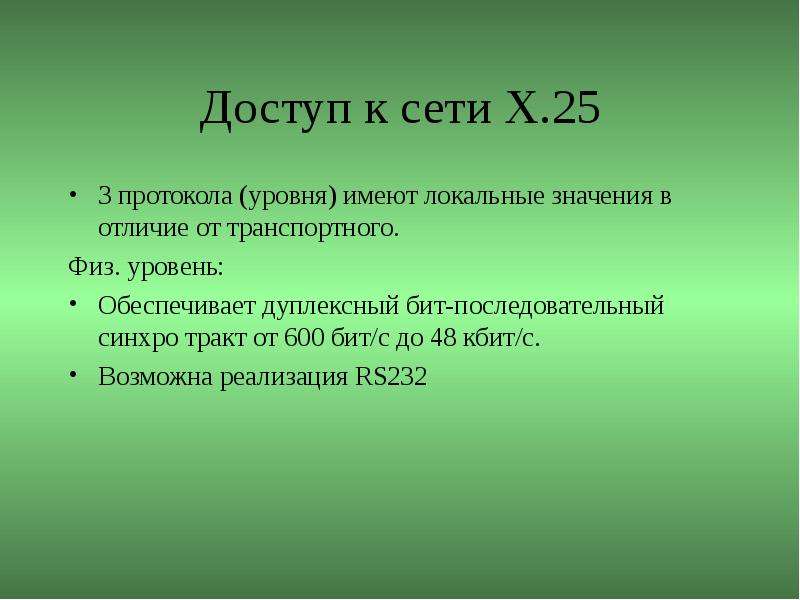

Доступ к сети Х.25 3 протокола (уровня) имеют локальные значения в отличие от транспортного. Физ. уровень: Обеспечивает дуплексный бит-последовательный синхро тракт от 600 бит/с до 48 кбит/с. Возможна реализация RS232

Слайд 29

Описание слайда:

Канальный уровень: Канальный уровень: Обеспечивает след. уровень (сетевой) надежным средством транспортировки пакетов по физич. звену. High-level Data link control – управление звеном данных высокого уровня.

Слайд 30

Описание слайда:

Сетевой уровень: Сетевой уровень: Сетев. адреса являются глобальными по всей сети, а ?????? адресов – номерами логич. каналов, ассоциированных с ??????. О осуществляется мультиплексирование.

Слайд 31

Описание слайда:

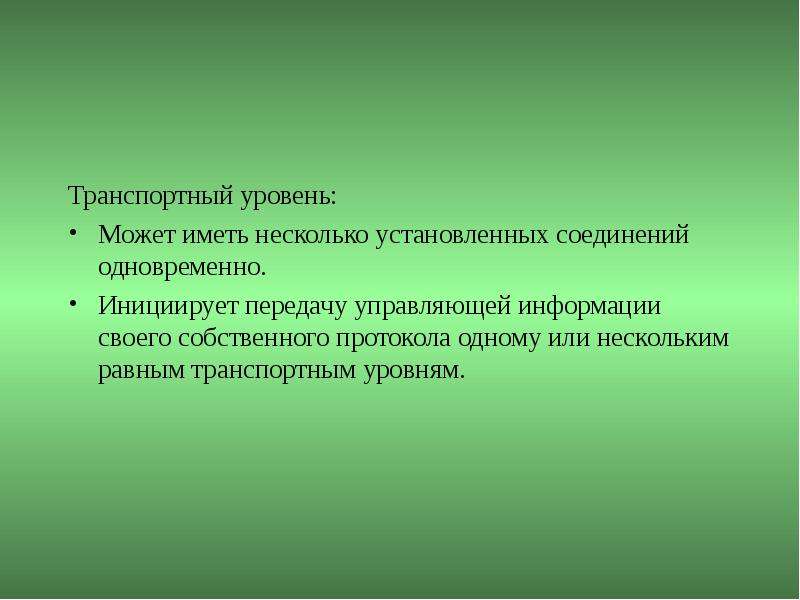

Транспортный уровень: Транспортный уровень: Может иметь несколько установленных соединений одновременно. Инициирует передачу управляющей информации своего собственного протокола одному или нескольким равным транспортным уровням.
