Слайд 1

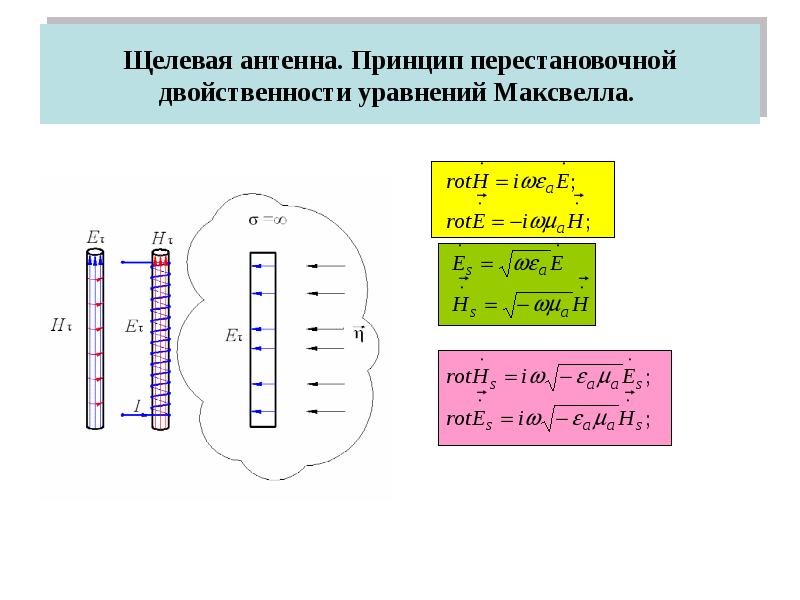

Щелевая антенна. Принцип перестановочной двойственности уравнений Максвелла.
Описание слайда:
Щелевая антенна. Принцип перестановочной двойственности уравнений Максвелла.

Слайд 2

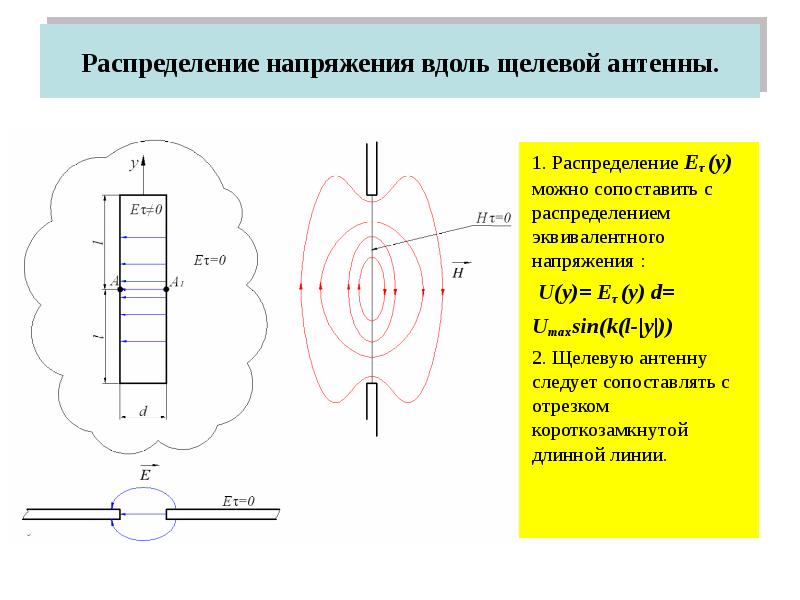

Распределение напряжения вдоль щелевой антенны. 1. Распределение Еτ (y) можно сопоставить с распределением эквивалентного напряжения : U(y)= Еτ (y)...
Описание слайда:
Распределение напряжения вдоль щелевой антенны. 1. Распределение Еτ (y) можно сопоставить с распределением эквивалентного напряжения : U(y)= Еτ (y) d= Umaxsin(k(l-|y|)) 2. Щелевую антенну следует сопоставлять с отрезком короткозамкнутой длинной линии.

Слайд 3


Симметричный пластинчатый вибратор. Граничные условия: η=Hτ→I=2ηd=2Hτd Под η понимается единственная проекция на ось y вектора линейной плотности...
Описание слайда:
Симметричный пластинчатый вибратор. Граничные условия: η=Hτ→I=2ηd=2Hτd Под η понимается единственная проекция на ось y вектора линейной плотности тока.

Слайд 4


Составляющие поля щелевого вибратора, определенные с помощью принципа перестановочной двойственности.
Описание слайда:
Составляющие поля щелевого вибратора, определенные с помощью принципа перестановочной двойственности.

Слайд 5

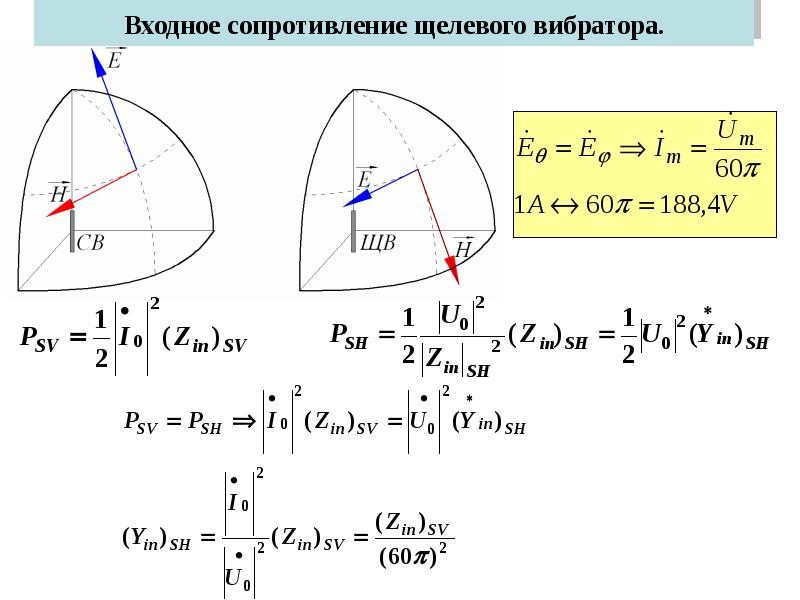

Входное сопротивление щелевого вибратора.
Описание слайда:
Входное сопротивление щелевого вибратора.

Слайд 6


Количественные оценки входного сопротивления щелевого вибратора.
Описание слайда:
Количественные оценки входного сопротивления щелевого вибратора.

Слайд 7


Щелевая антенна с односторонним излучением
Описание слайда:
Щелевая антенна с односторонним излучением

Слайд 8


Диаграммы направленности щелевой антенны с односторонним излучением. Щель излучает только в пространство, ограниченное полусферой.
Описание слайда:
Диаграммы направленности щелевой антенны с односторонним излучением. Щель излучает только в пространство, ограниченное полусферой.

Слайд 9

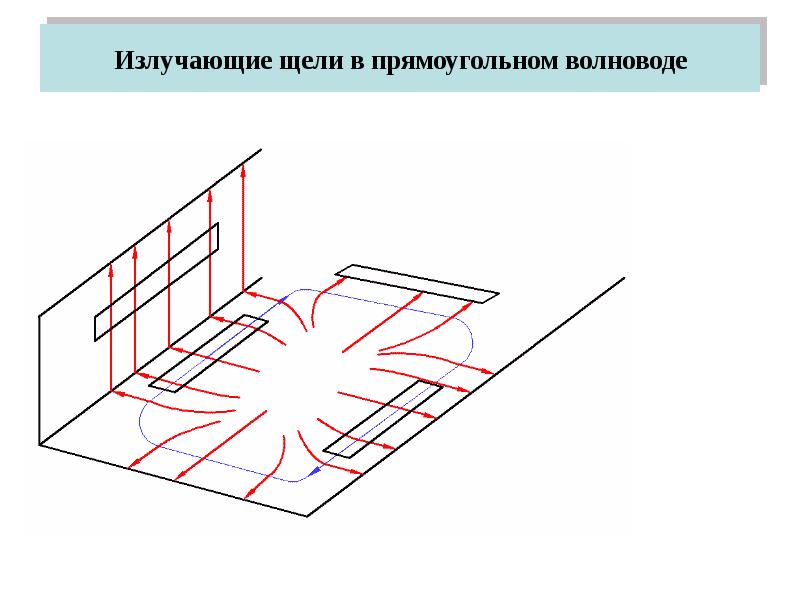

Излучающие щели в прямоугольном волноводе
Описание слайда:
Излучающие щели в прямоугольном волноводе

Слайд 10


Щелевая антенна, слайд №10
Описание слайда:
