Слайд 1

Описание слайда:

Синхронизация и коммутация Лекция 11

Слайд 2

Описание слайда:

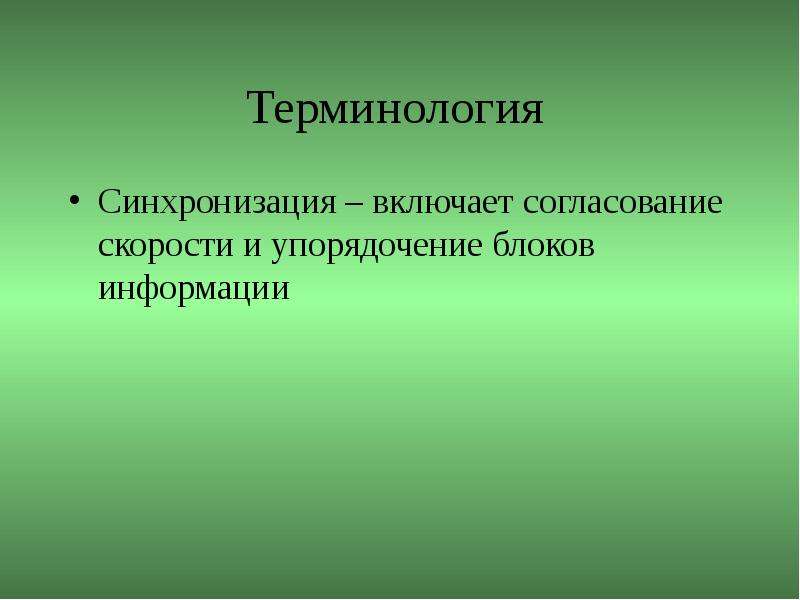

Терминология Синхронизация – включает согласование скорости и упорядочение блоков информации

Слайд 3

Описание слайда:

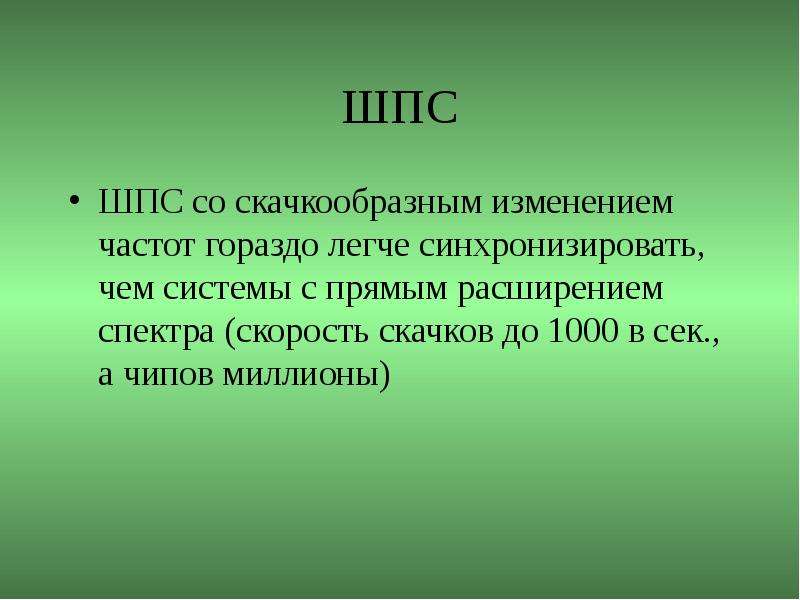

ШПС ШПС со скачкообразным изменением частот гораздо легче синхронизировать, чем системы с прямым расширением спектра (скорость скачков до 1000 в сек., а чипов миллионы)

Слайд 4

Описание слайда:

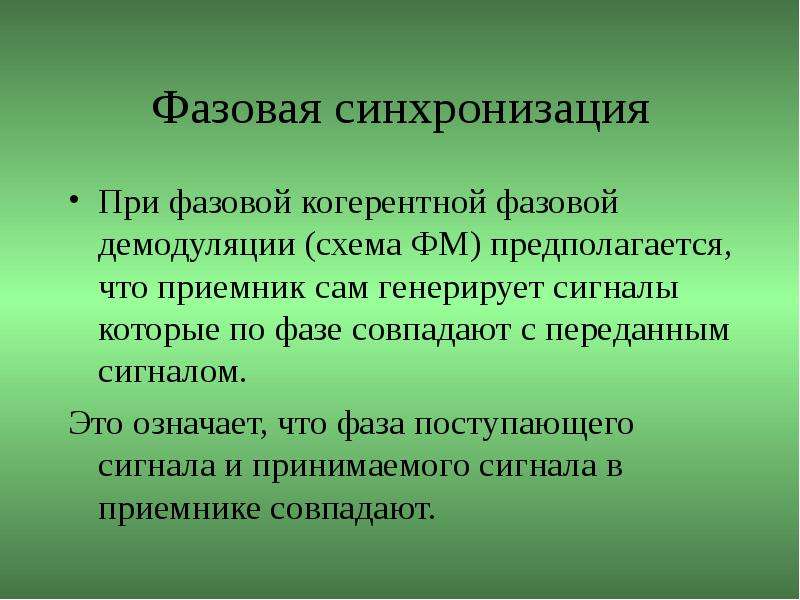

Фазовая синхронизация При фазовой когерентной фазовой демодуляции (схема ФМ) предполагается, что приемник сам генерирует сигналы которые по фазе совпадают с переданным сигналом. Это означает, что фаза поступающего сигнала и принимаемого сигнала в приемнике совпадают.

Слайд 5

Описание слайда:

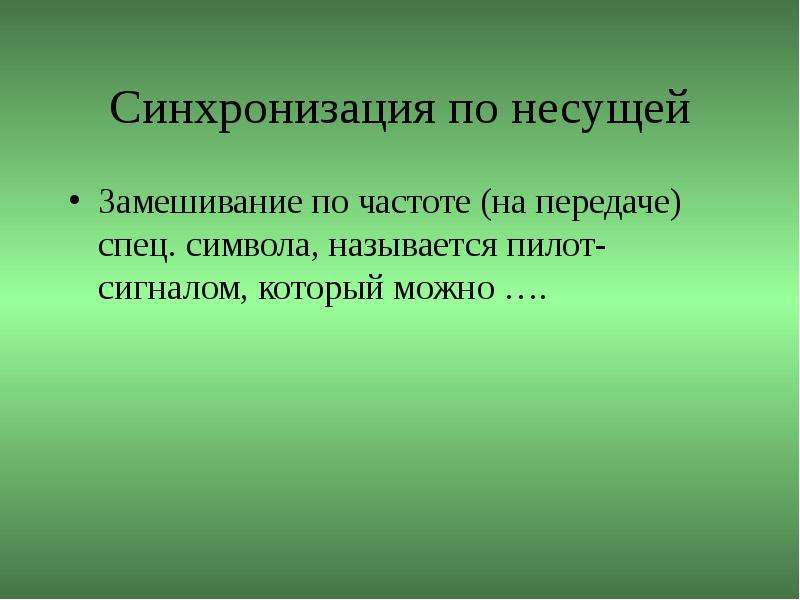

Синхронизация по несущей Замешивание по частоте (на передаче) спец. символа, называется пилот-сигналом, который можно ….

Слайд 6

Описание слайда:

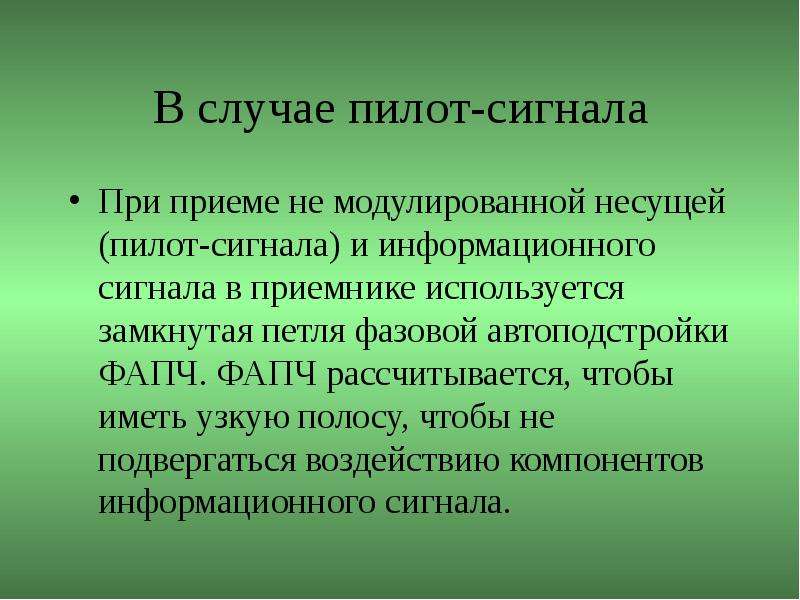

В случае пилот-сигнала При приеме не модулированной несущей (пилот-сигнала) и информационного сигнала в приемнике используется замкнутая петля фазовой автоподстройки ФАПЧ. ФАПЧ рассчитывается, чтобы иметь узкую полосу, чтобы не подвергаться воздействию компонентов информационного сигнала.

Слайд 7

Описание слайда:

Символьная синхронизация Приемник должен легко определять начало и конец каждого сообщения, каждого двоичного разряда.

Слайд 8

Описание слайда:

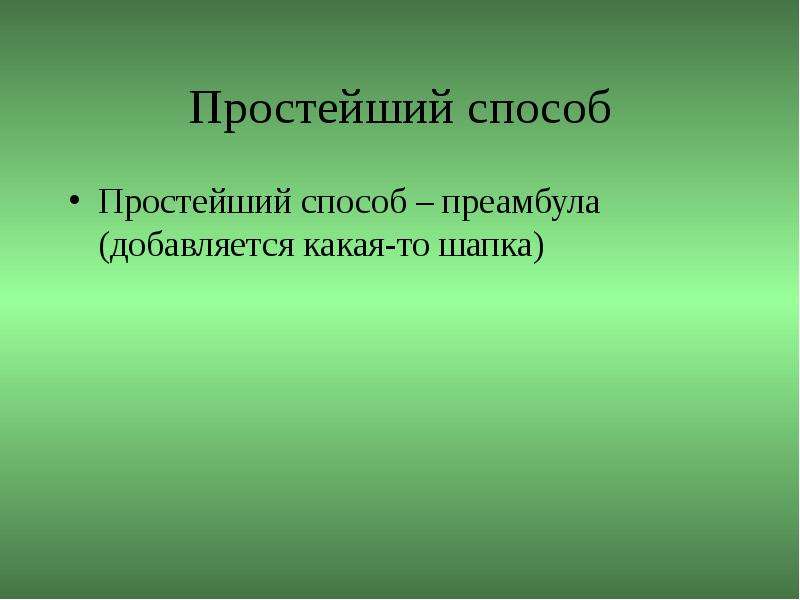

Простейший способ Простейший способ – преамбула (добавляется какая-то шапка)

Слайд 9

Описание слайда:

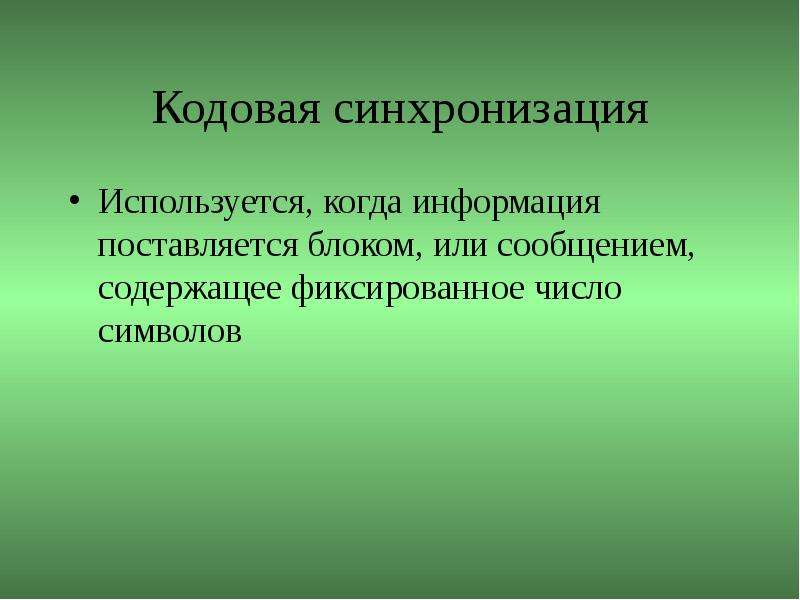

Кодовая синхронизация Используется, когда информация поставляется блоком, или сообщением, содержащее фиксированное число символов

Слайд 10

Описание слайда:

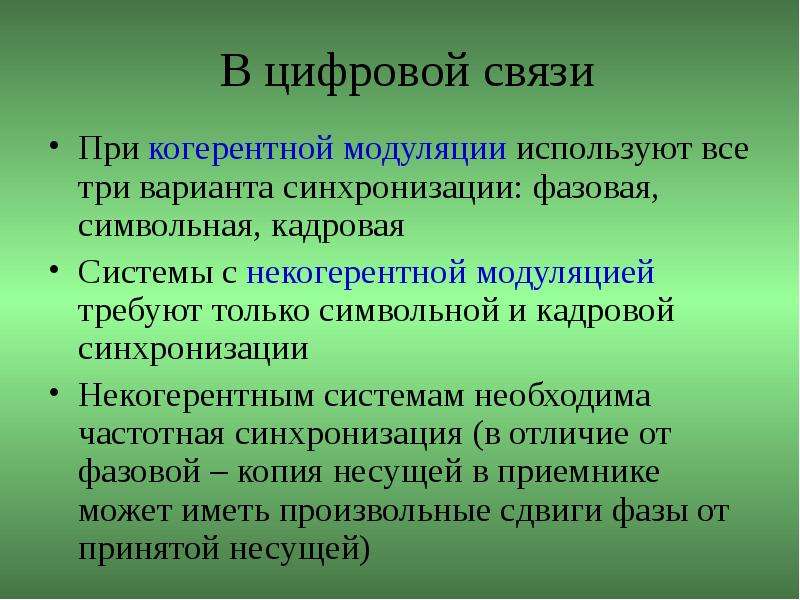

В цифровой связи При когерентной модуляции используют все три варианта синхронизации: фазовая, символьная, кадровая Системы с некогерентной модуляцией требуют только символьной и кадровой синхронизации Некогерентным системам необходима частотная синхронизация (в отличие от фазовой – копия несущей в приемнике может иметь произвольные сдвиги фазы от принятой несущей)

Слайд 11

Описание слайда:

Слайд 12

Описание слайда:

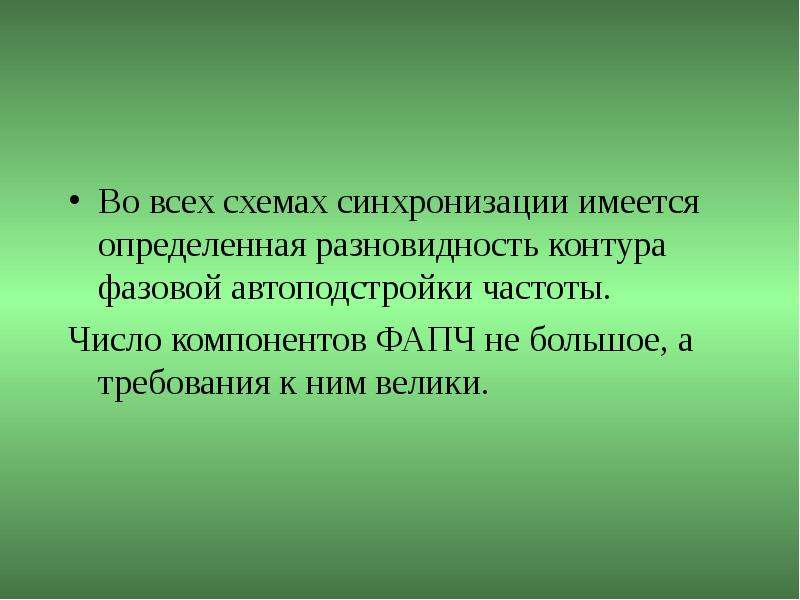

Во всех схемах синхронизации имеется определенная разновидность контура фазовой автоподстройки частоты. Во всех схемах синхронизации имеется определенная разновидность контура фазовой автоподстройки частоты. Число компонентов ФАПЧ не большое, а требования к ним велики.

Слайд 13

Описание слайда:

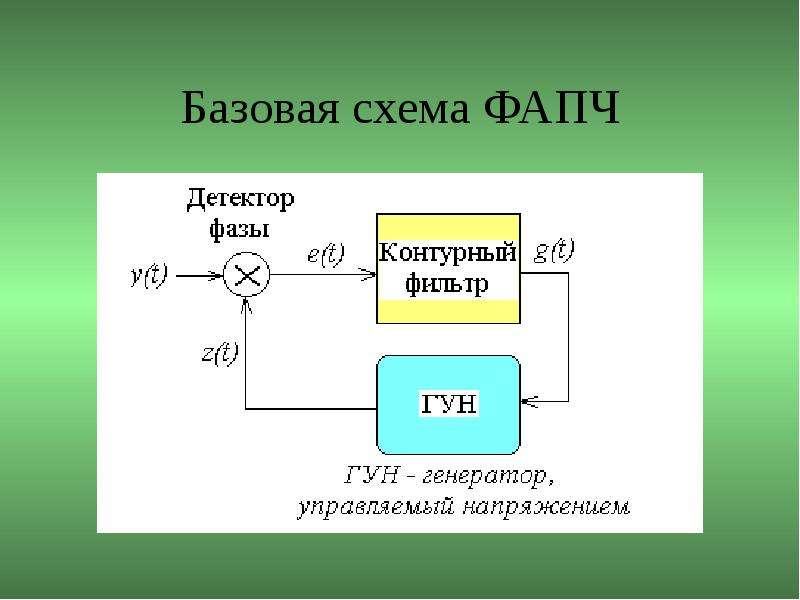

Базовая схема ФАПЧ

Слайд 14

Описание слайда:

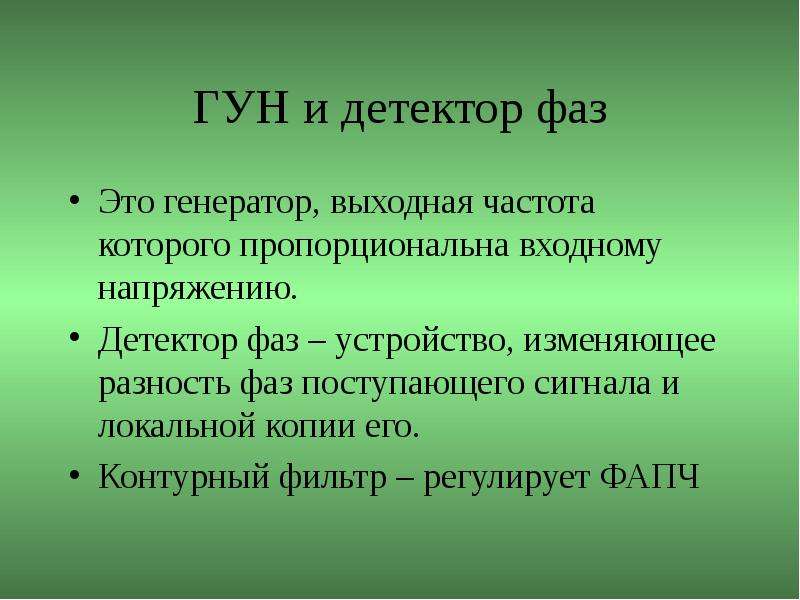

ГУН и детектор фаз Это генератор, выходная частота которого пропорциональна входному напряжению. Детектор фаз – устройство, изменяющее разность фаз поступающего сигнала и локальной копии его. Контурный фильтр – регулирует ФАПЧ

Слайд 15

Описание слайда:

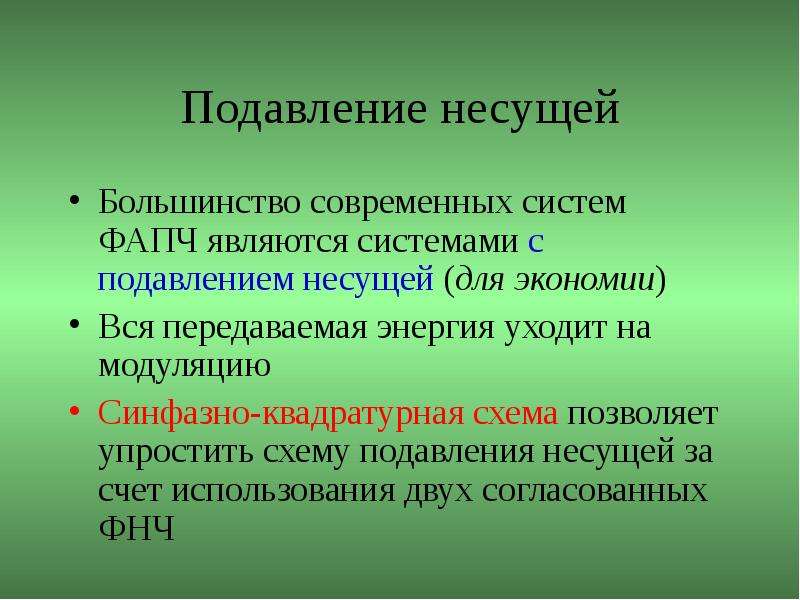

Подавление несущей Большинство современных систем ФАПЧ являются системами с подавлением несущей (для экономии) Вся передаваемая энергия уходит на модуляцию Синфазно-квадратурная схема позволяет упростить схему подавления несущей за счет использования двух согласованных ФНЧ

Слайд 16

Описание слайда:

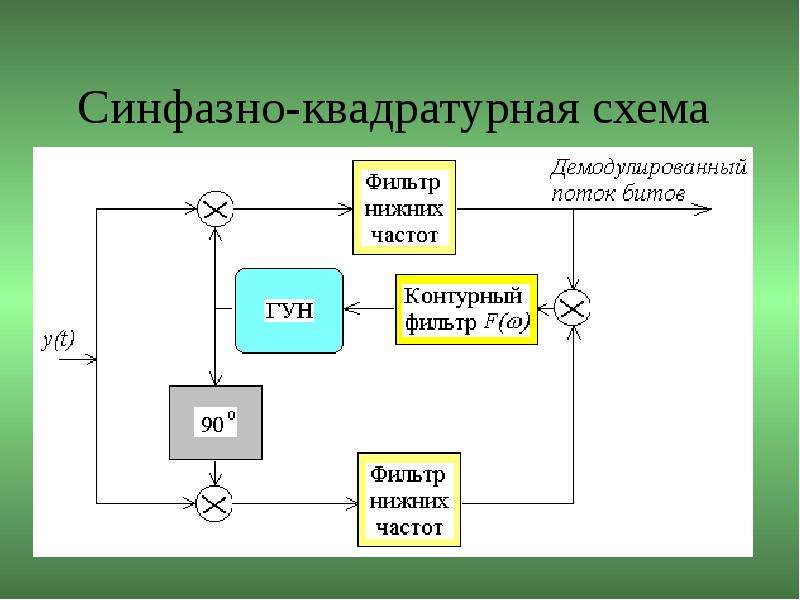

Синфазно-квадратурная схема

Слайд 17

Описание слайда:

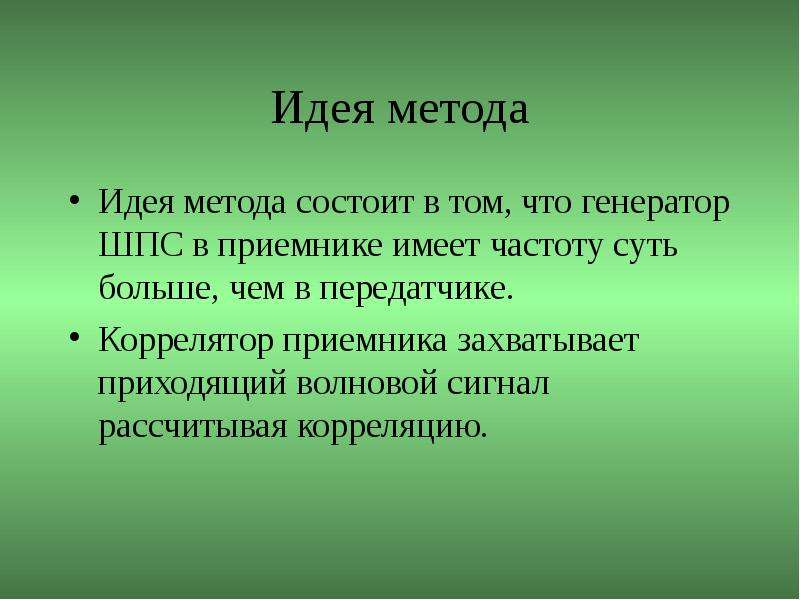

Идея метода Идея метода состоит в том, что генератор ШПС в приемнике имеет частоту суть больше, чем в передатчике. Коррелятор приемника захватывает приходящий волновой сигнал рассчитывая корреляцию.

Слайд 18

Описание слайда:

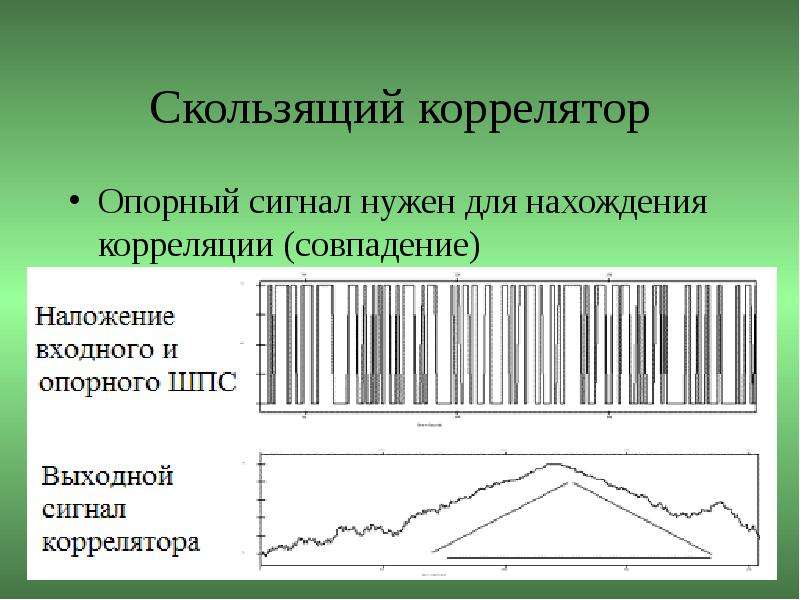

Скользящий коррелятор Опорный сигнал нужен для нахождения корреляции (совпадение)

Слайд 19

Описание слайда:

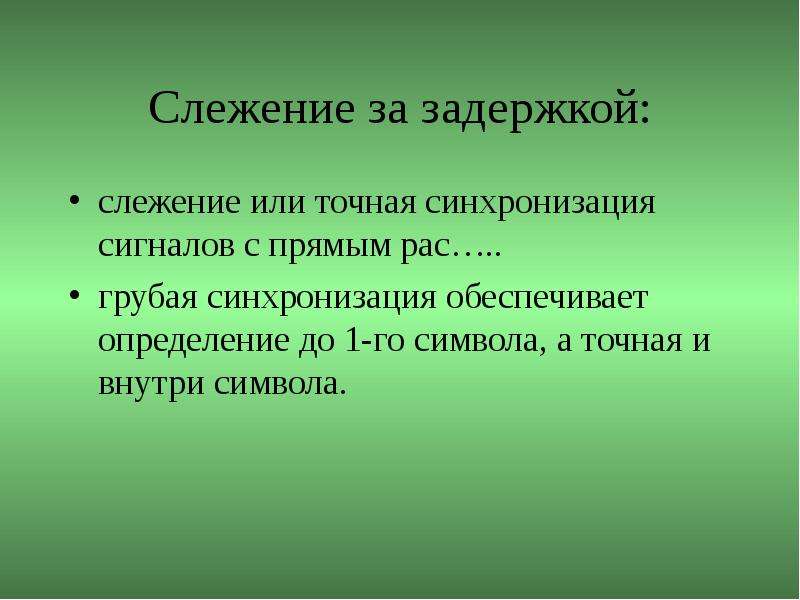

Слежение за задержкой: слежение или точная синхронизация сигналов с прямым рас….. грубая синхронизация обеспечивает определение до 1-го символа, а точная и внутри символа.

Слайд 20

Описание слайда:

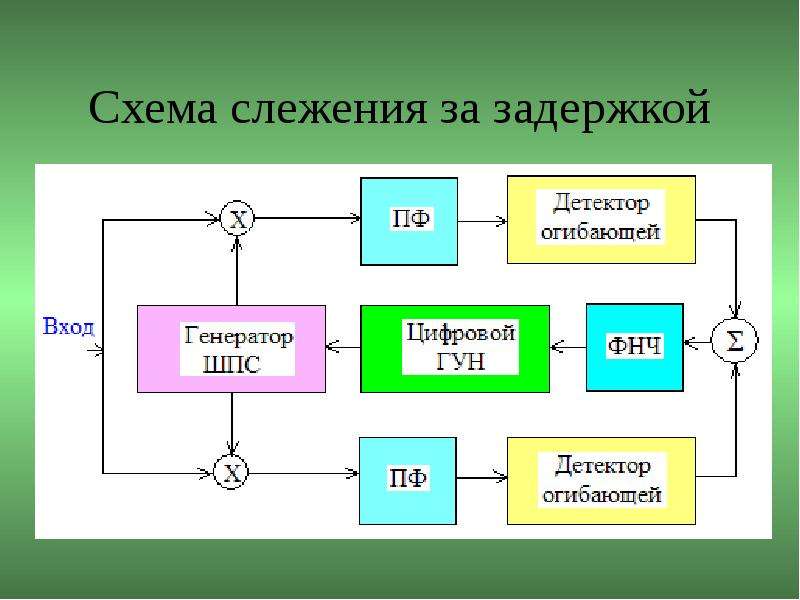

Схема слежения за задержкой

Слайд 21

Описание слайда:

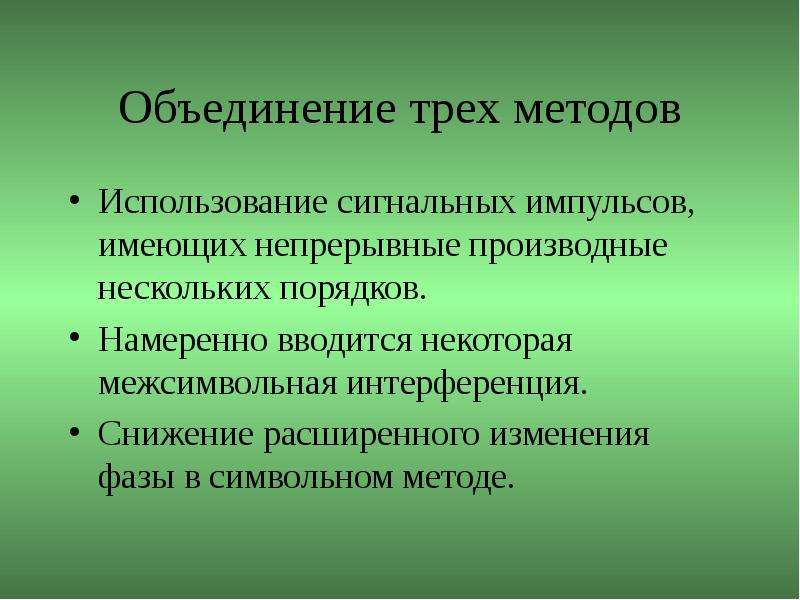

Объединение трех методов Использование сигнальных импульсов, имеющих непрерывные производные нескольких порядков. Намеренно вводится некоторая межсимвольная интерференция. Снижение расширенного изменения фазы в символьном методе.

Слайд 22

Описание слайда:

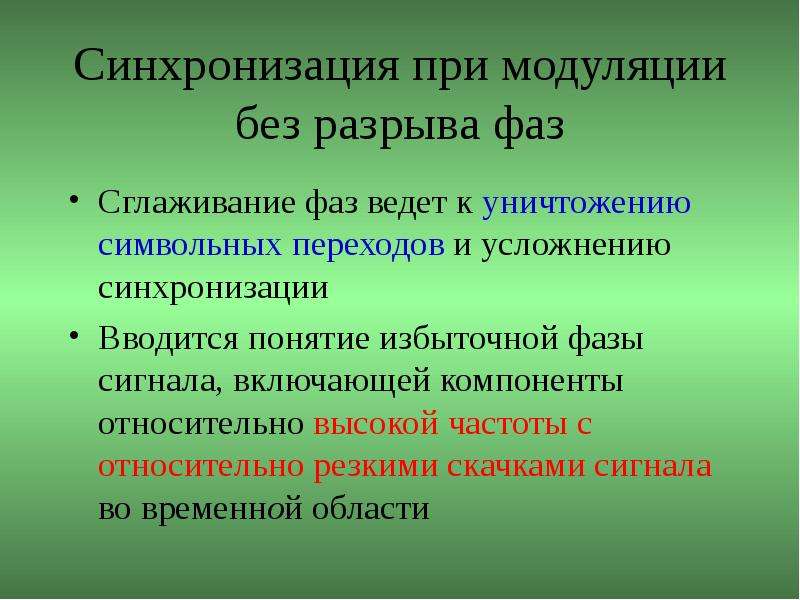

Синхронизация при модуляции без разрыва фаз Сглаживание фаз ведет к уничтожению символьных переходов и усложнению синхронизации Вводится понятие избыточной фазы сигнала, включающей компоненты относительно высокой частоты с относительно резкими скачками сигнала во временной области

Слайд 23

Описание слайда:

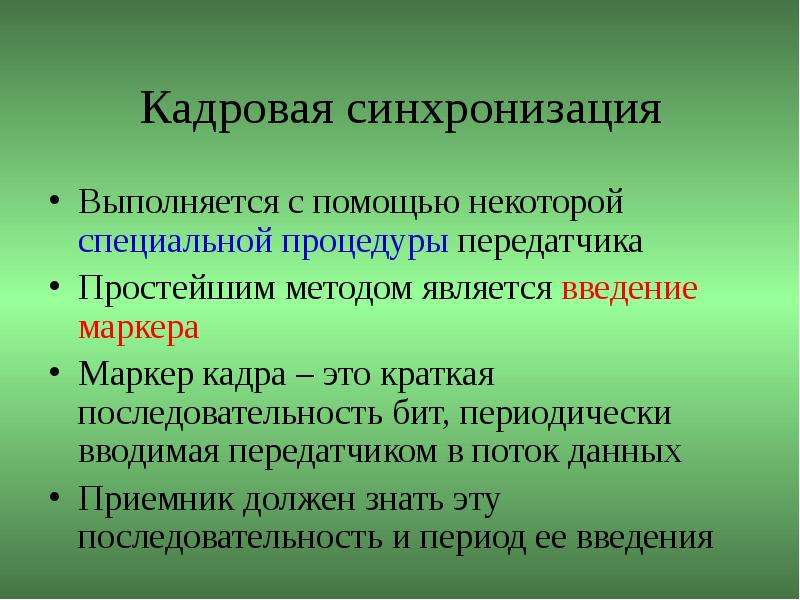

Кадровая синхронизация Выполняется с помощью некоторой специальной процедуры передатчика Простейшим методом является введение маркера Маркер кадра – это краткая последовательность бит, периодически вводимая передатчиком в поток данных Приемник должен знать эту последовательность и период ее введения

Слайд 24

Описание слайда:

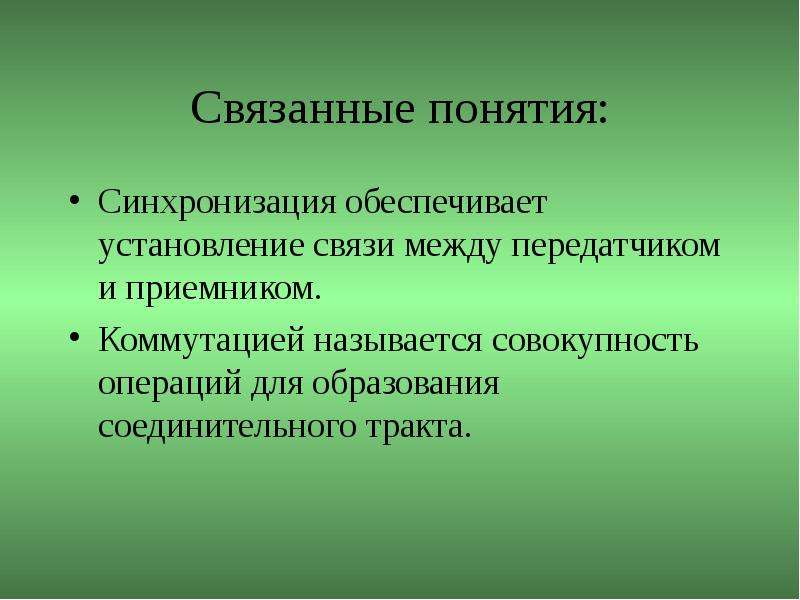

Связанные понятия: Синхронизация обеспечивает установление связи между передатчиком и приемником. Коммутацией называется совокупность операций для образования соединительного тракта.

Слайд 25

Описание слайда:

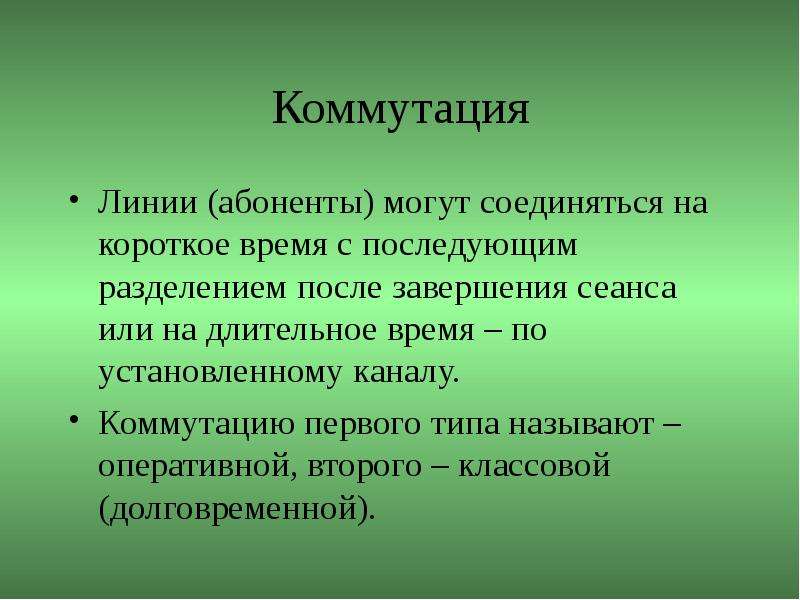

Коммутация Линии (абоненты) могут соединяться на короткое время с последующим разделением после завершения сеанса или на длительное время – по установленному каналу. Коммутацию первого типа называют – оперативной, второго – классовой (долговременной).

Слайд 26

Описание слайда:

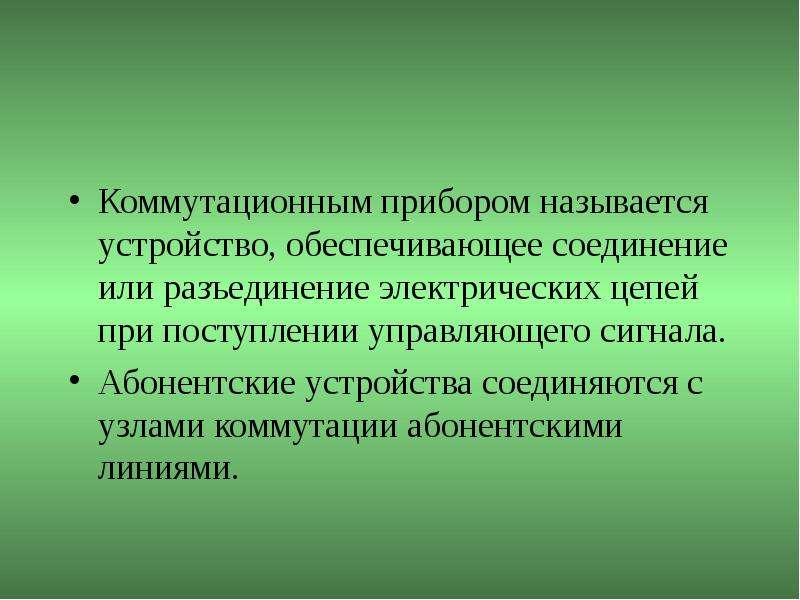

Коммутационным прибором называется устройство, обеспечивающее соединение или разъединение электрических цепей при поступлении управляющего сигнала. Абонентские устройства соединяются с узлами коммутации абонентскими линиями.

Слайд 27

Описание слайда:

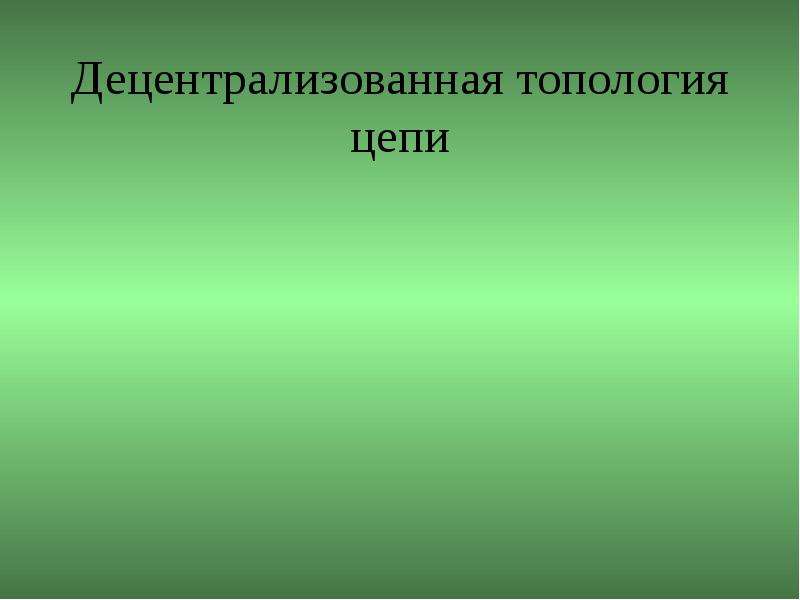

Децентрализованная топология цепи

Слайд 28

Описание слайда:

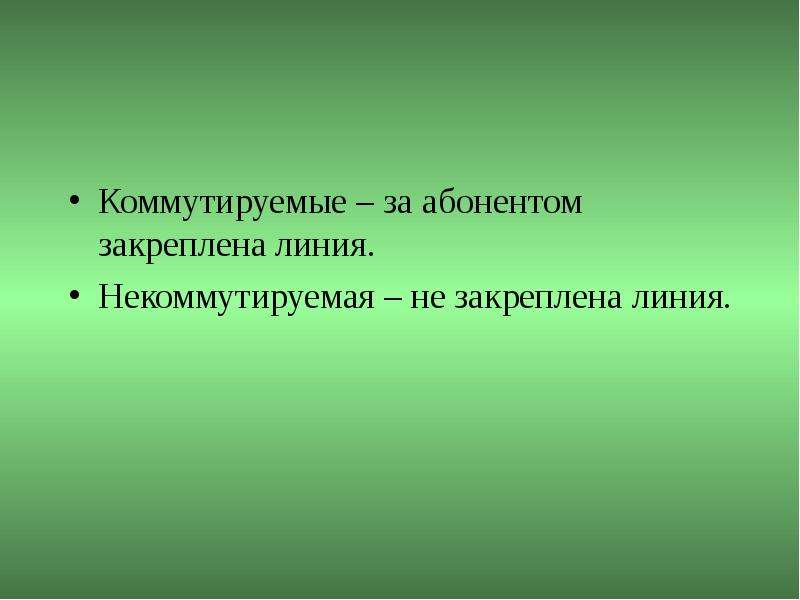

Коммутируемые – за абонентом закреплена линия. Некоммутируемая – не закреплена линия.

Слайд 29

Описание слайда:

Варианты включений: Однозвенное – такое включение, при котором вход и выход коммутационной системы соединяется через одну точку коммутации. Полнодоступное включение характеризуется тем, что любая выходная линия может быть подключена к любому входу коммутационной системы.

Слайд 30

Описание слайда:

Пример сети

Слайд 31

Описание слайда:

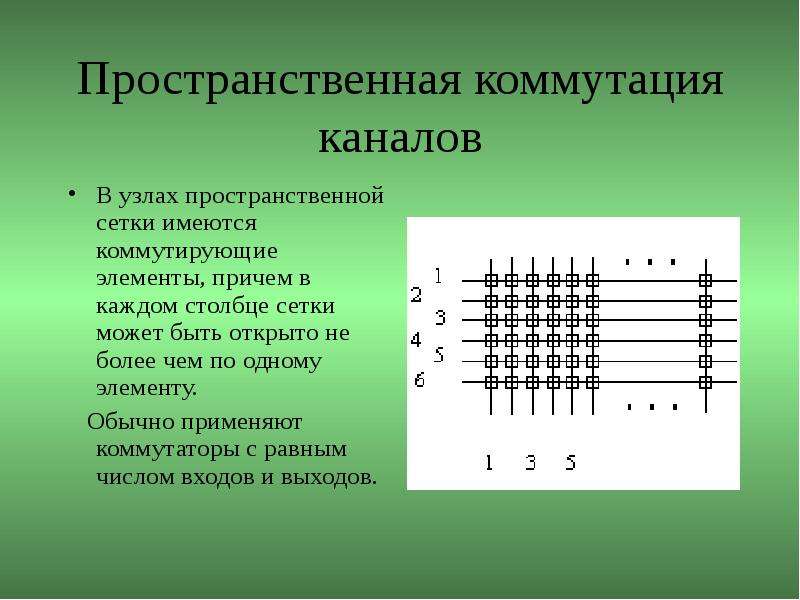

Пространственная коммутация каналов В узлах пространственной сетки имеются коммутирующие элементы, причем в каждом столбце сетки может быть открыто не более чем по одному элементу. Обычно применяют коммутаторы с равным числом входов и выходов.

Слайд 32

Описание слайда:

Мультиплексирование во времени

Слайд 33

Описание слайда:

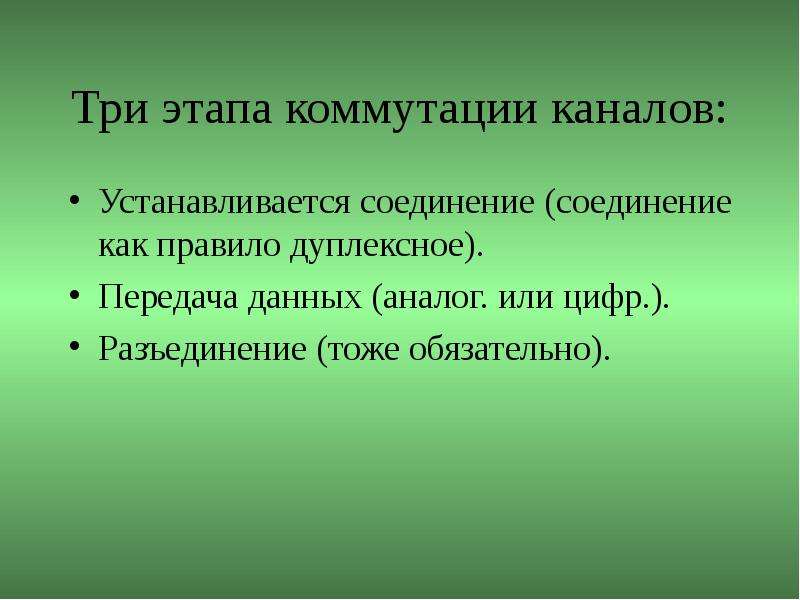

Три этапа коммутации каналов: Устанавливается соединение (соединение как правило дуплексное). Передача данных (аналог. или цифр.). Разъединение (тоже обязательно).

Слайд 34

Описание слайда:

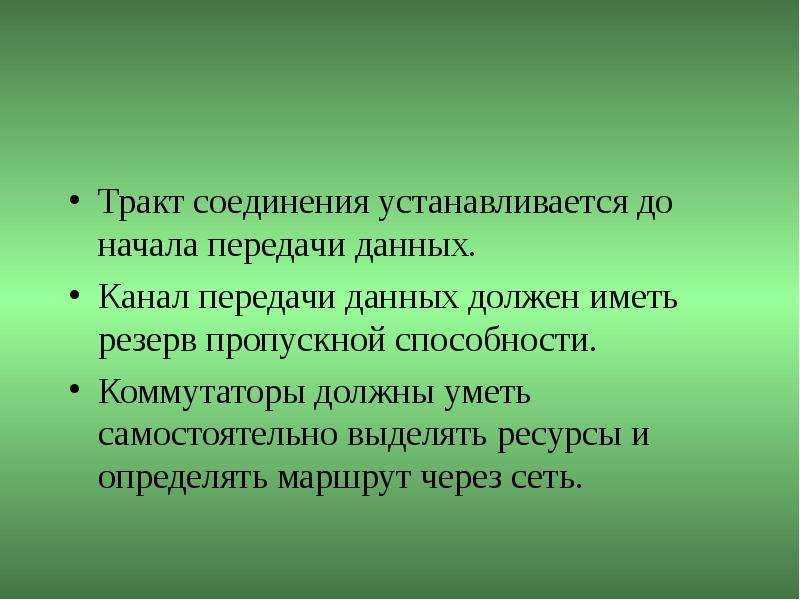

Тракт соединения устанавливается до начала передачи данных. Канал передачи данных должен иметь резерв пропускной способности. Коммутаторы должны уметь самостоятельно выделять ресурсы и определять маршрут через сеть.

Слайд 35

Описание слайда:

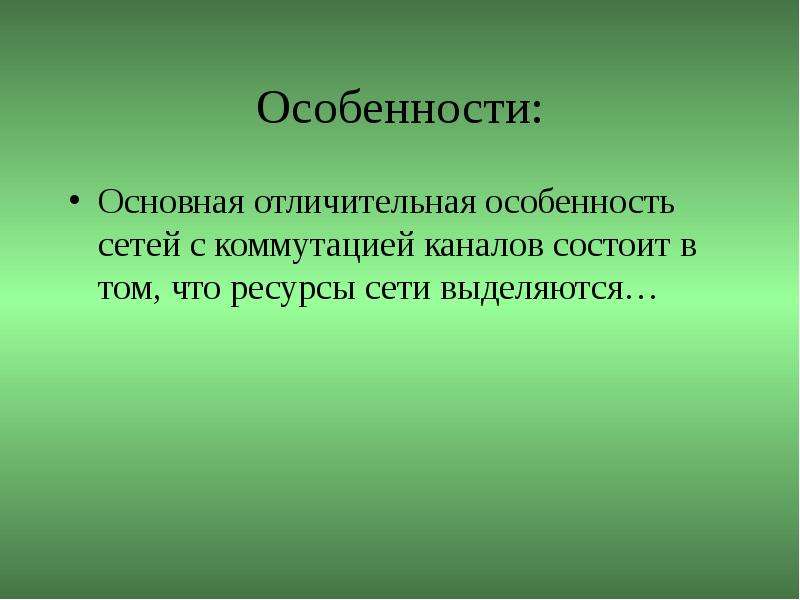

Особенности: Основная отличительная особенность сетей с коммутацией каналов состоит в том, что ресурсы сети выделяются…

Слайд 36

Описание слайда:

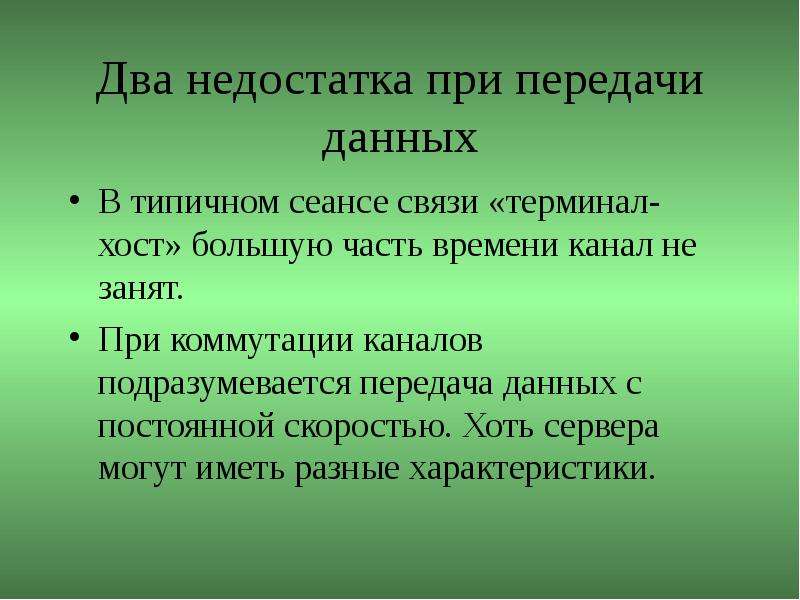

Два недостатка при передачи данных В типичном сеансе связи «терминал-хост» большую часть времени канал не занят. При коммутации каналов подразумевается передача данных с постоянной скоростью. Хоть сервера могут иметь разные характеристики.

Слайд 37

Описание слайда:

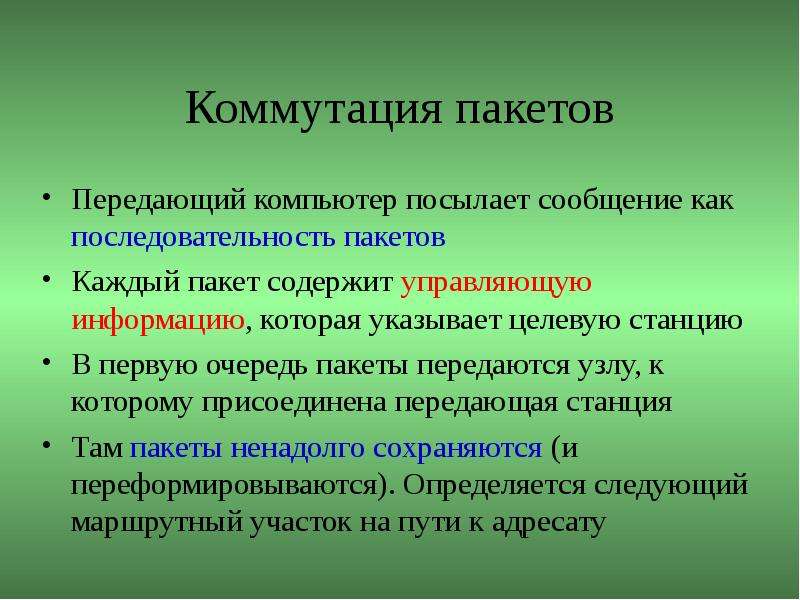

Коммутация пакетов Передающий компьютер посылает сообщение как последовательность пакетов Каждый пакет содержит управляющую информацию, которая указывает целевую станцию В первую очередь пакеты передаются узлу, к которому присоединена передающая станция Там пакеты ненадолго сохраняются (и переформировываются). Определяется следующий маршрутный участок на пути к адресату

Слайд 38

Описание слайда:

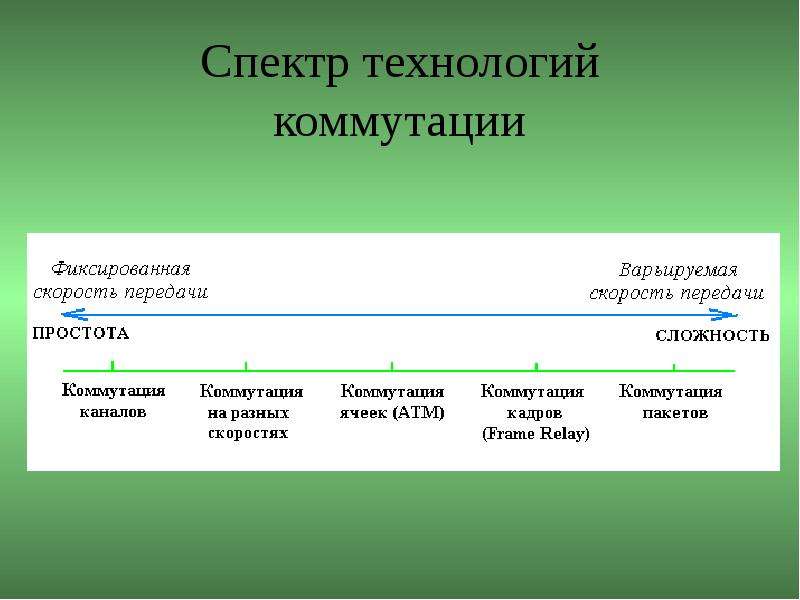

Спектр технологий коммутации

Слайд 39

Описание слайда:

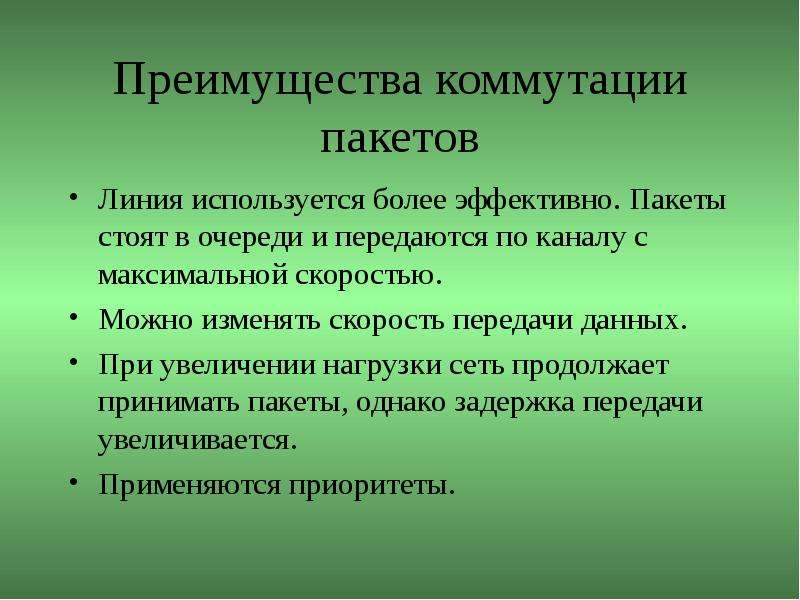

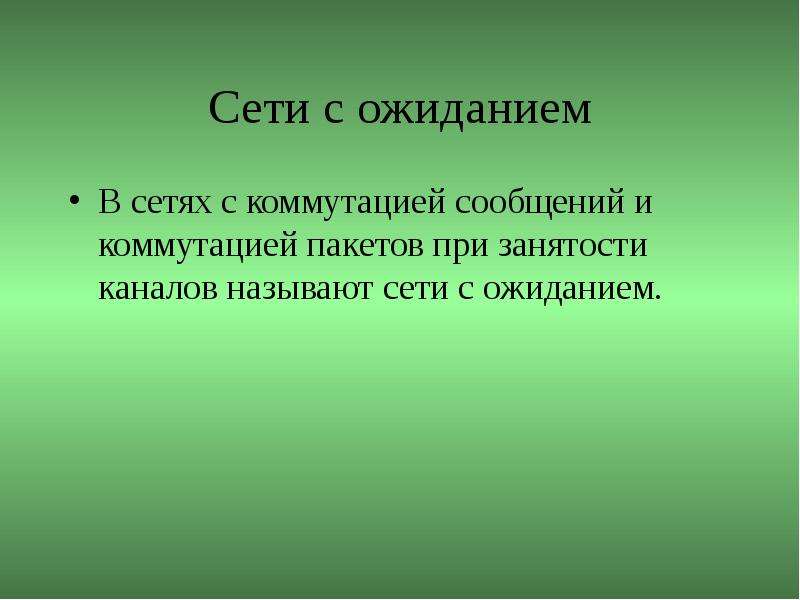

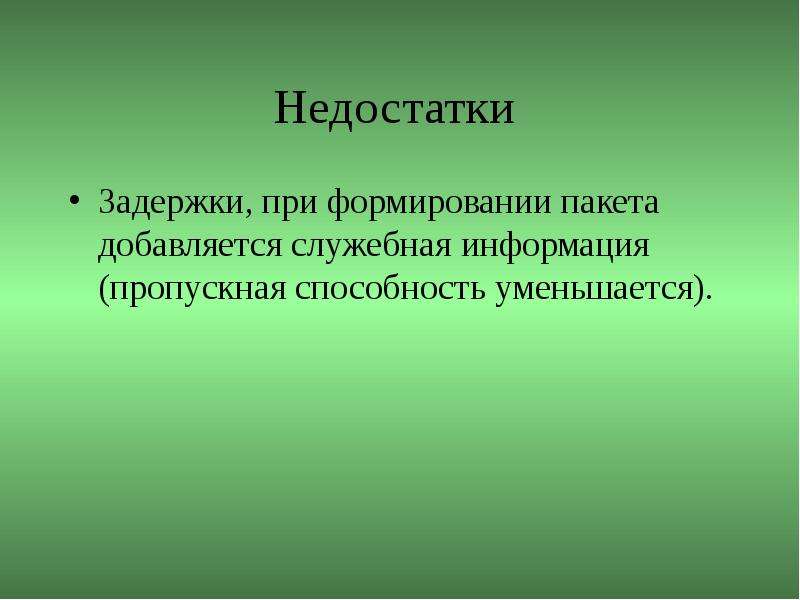

Преимущества коммутации пакетов Линия используется более эффективно. Пакеты стоят в очереди и передаются по каналу с максимальной скоростью. Можно изменять скорость передачи данных. При увеличении нагрузки сеть продолжает принимать пакеты, однако задержка передачи увеличивается. Применяются приоритеты.
