Содержание ▲

Вы можете ознакомиться и скачать презентацию на тему Синхронный последовательный интерфейс. Доклад-сообщение содержит 14 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Синхронный последовательный интерфейс Пример соединения устройств по шине I²C: один ведущий – микроконтроллер, три ведомых устройства – АЦП, ЦАП, МК.

Слайд 2

Описание слайда:

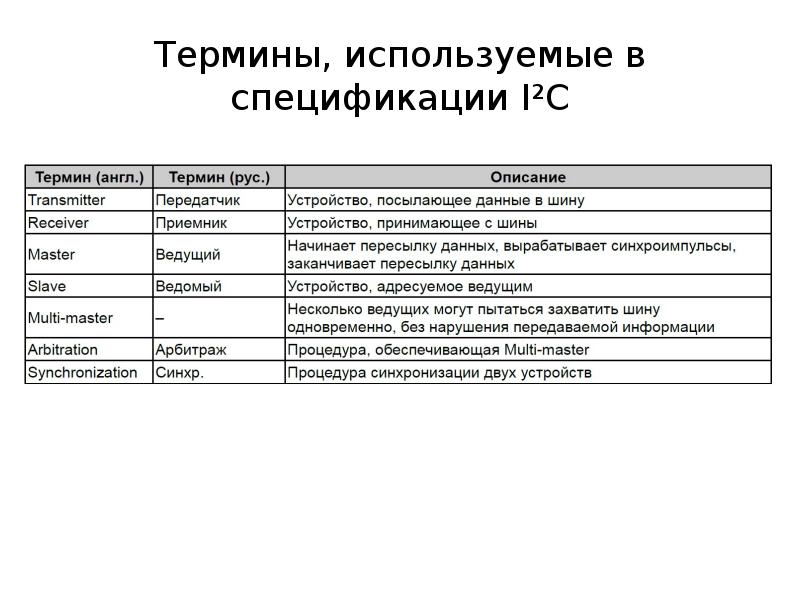

Термины, используемые в спецификации I²C

Слайд 3

Описание слайда:

Подключение устройств по принципу монтажного И. Питание шины I2C и схема выходных каскадов устройств подключенных к шине.

Слайд 4

Описание слайда:

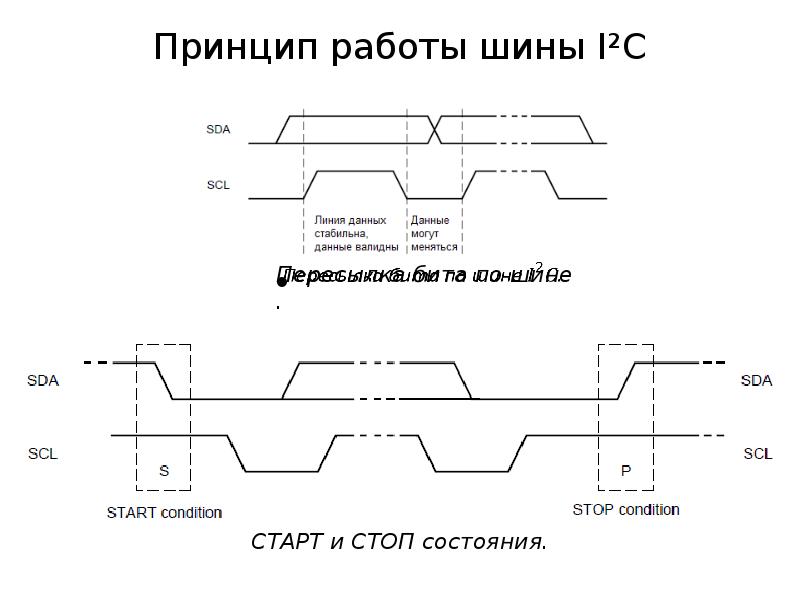

Принцип работы шины I²C Пересылка бита по шине .

Слайд 5

Описание слайда:

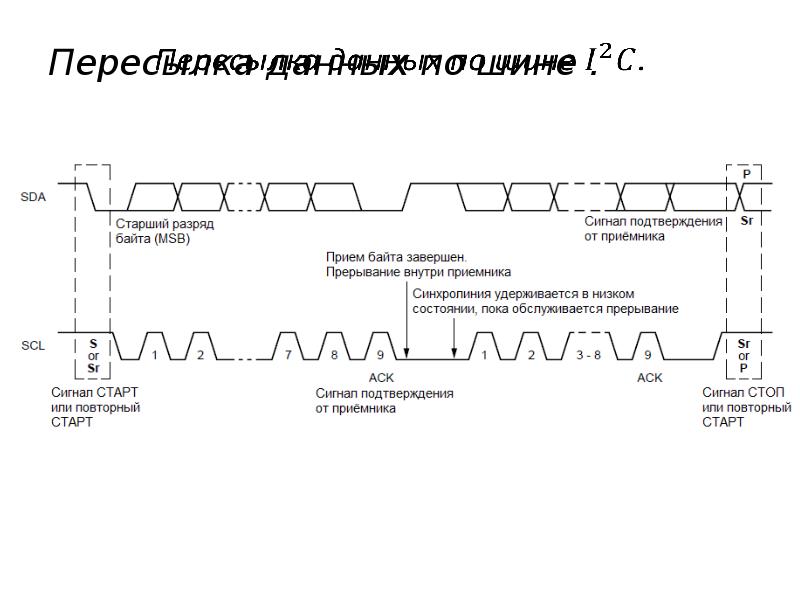

Пересылка данных по шине .

Слайд 6

Описание слайда:

Форматы обмена данными по шине I²C (7-битный адрес) Первый байт после СТАРТ-состояния (адресный байт).

Слайд 7

Описание слайда:

Форматы обмена данными по шине I²C (7-битный адрес)

Слайд 8

Описание слайда:

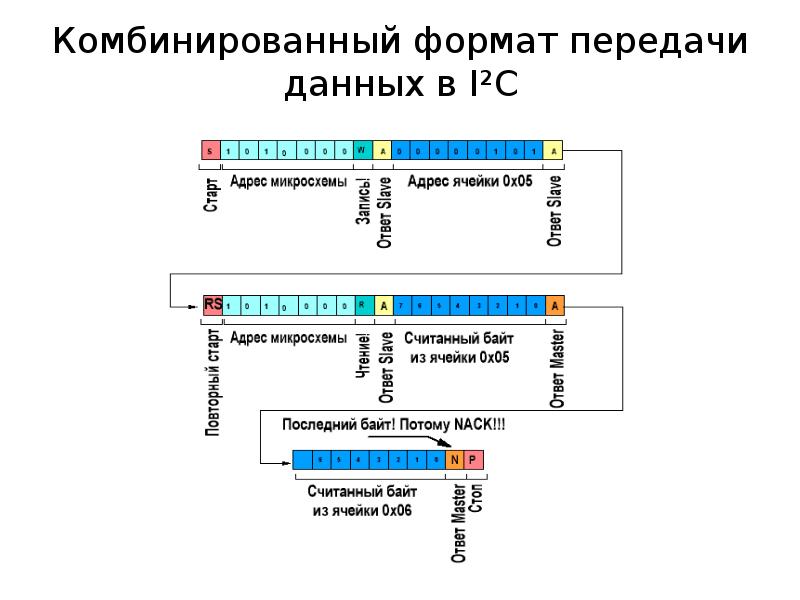

Комбинированный формат передачи данных в I²C

Слайд 9

Описание слайда:

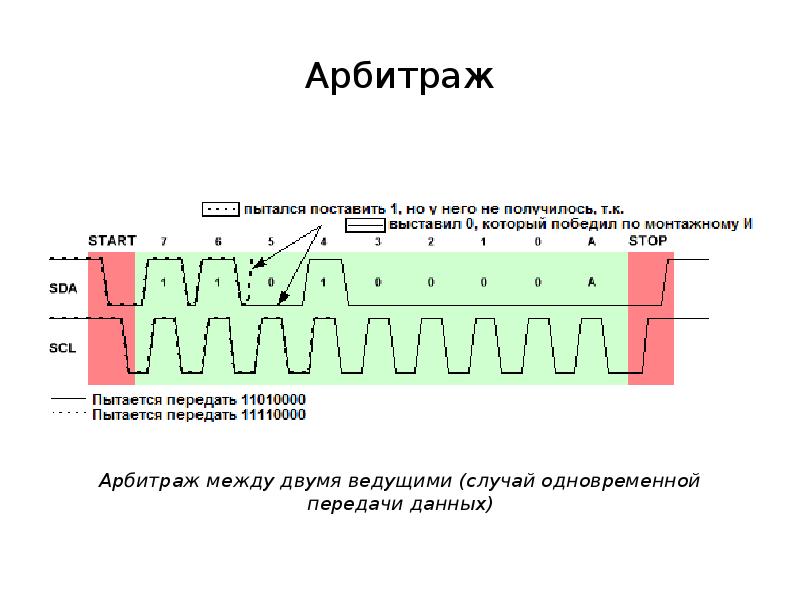

Арбитраж

Слайд 10

Описание слайда:

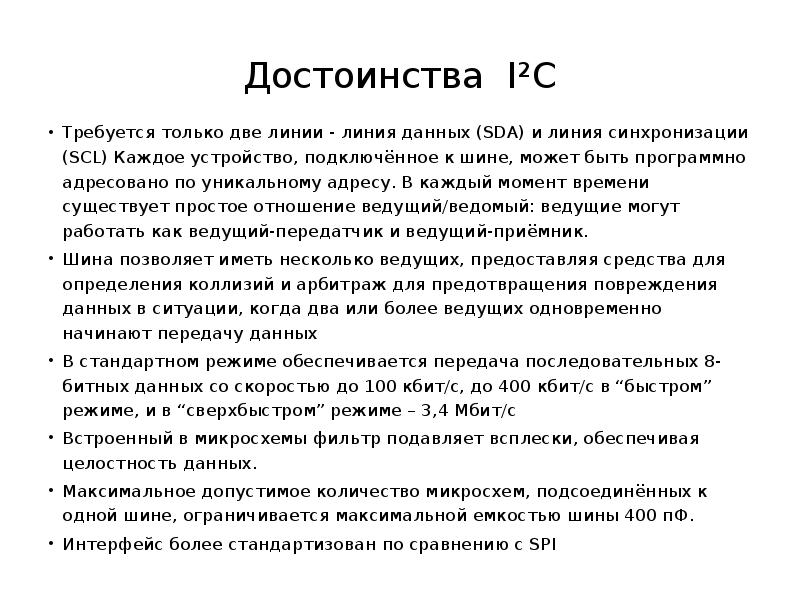

Достоинства I²C Требуется только две линии - линия данных (SDA) и линия синхронизации (SCL) Каждое устройство, подключённое к шине, может быть программно адресовано по уникальному адресу. В каждый момент времени существует простое отношение ведущий/ведомый: ведущие могут работать как ведущий-передатчик и ведущий-приёмник. Шина позволяет иметь несколько ведущих, предоставляя средства для определения коллизий и арбитраж для предотвращения повреждения данных в ситуации, когда два или более ведущих одновременно начинают передачу данных В стандартном режиме обеспечивается передача последовательных 8-битных данных со скоростью до 100 кбит/с, до 400 кбит/с в “быстром” режиме, и в “сверхбыстром” режиме – 3,4 Мбит/с Встроенный в микросхемы фильтр подавляет всплески, обеспечивая целостность данных. Максимальное допустимое количество микросхем, подсоединённых к одной шине, ограничивается максимальной емкостью шины 400 пФ. Интерфейс более стандартизован по сравнению с SPI

Слайд 11

Описание слайда:

Синхронный последовательный периферийный интерфейс SPI

Слайд 12

Описание слайда:

Варианты подключения к шине SPI нескольких микросхем

Слайд 13

Описание слайда:

Режимы работы шины SPI

Слайд 14

Описание слайда:

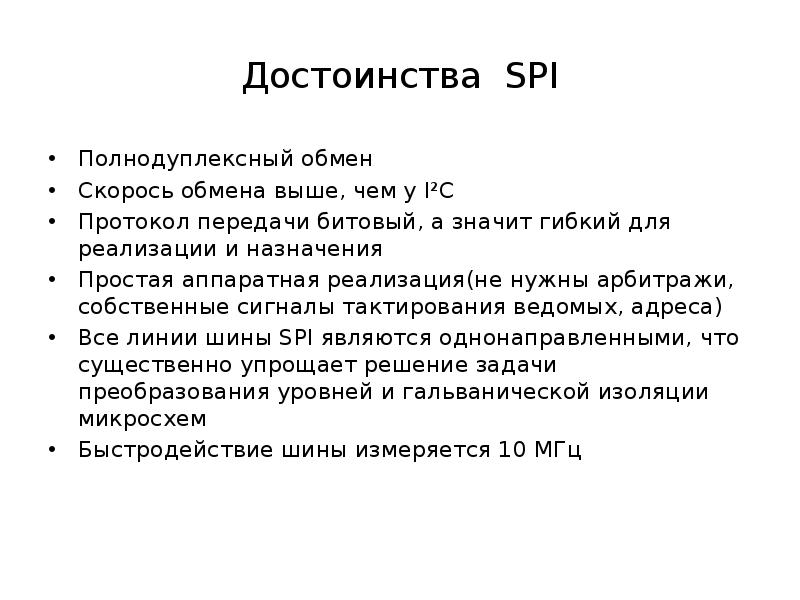

Достоинства SPI Полнодуплексный обмен Скорось обмена выше, чем у I²C Протокол передачи битовый, а значит гибкий для реализации и назначения Простая аппаратная реализация(не нужны арбитражи, собственные сигналы тактирования ведомых, адреса) Все линии шины SPI являются однонаправленными, что существенно упрощает решение задачи преобразования уровней и гальванической изоляции микросхем Быстродействие шины измеряется 10 МГц
