Содержание ▲

Вы можете ознакомиться и скачать презентацию на тему составление формулы изобретения. Доклад-сообщение содержит 19 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Инновации – твой старт! Шигапов Зинатулла Гамирович Иванченко Алеся Яковлевна

Слайд 2

Описание слайда:

Интеллектуальная собственность Результаты интеллектуальной творческой деятельности изобретателя являлись общественным достоянием. Собственность на результаты творческой деятельности стала признаваться лишь с XV века. Интеллектуальная собственность – закреплённое законом временное исключительное право, а также личные неимущественные права авторов на результат интеллектуальной деятельности.

Слайд 3

Описание слайда:

Автор Субъект патентного права Гражданин, творческим трудом которого создан соответствующий результат интеллектуальной деятельности

Слайд 4

Описание слайда:

Слайд 5

Описание слайда:

Типовые признаки устройства: Наличие конструктивных элементов, узлов, деталей. Под элементами понимают конструктивные особенности деталей, например, отверстие, фаска, канавка. Взаимосвязь узлов, деталей, элементов. Взаимное расположение узлов, деталей, элементов в пространстве. Форма деталей, элементов, вид их взаимосвязи. Характерные размеры или параметры узлов, деталей, элементов. Материал, из которого выполнены детали, элементы, среда, выполняющая функцию элемента.

Слайд 6

Описание слайда:

Формула изобретения на устройство

Слайд 7

Описание слайда:

Формула изобретения на устройство

Слайд 8

Описание слайда:

Формулировка решения технической задачи (устройство) Нужно сварить кольцевыми швами два днища с обечайкой бочки. По периметру днищ выполнена отбортовка. Собираются две бочки так, чтобы торец отбортовки днищ совпадал с торцом обечайки. Бочки устанавливают на два манипулятора и наклоняют навстречу друг другу на угол 40-50° к горизонтали.

Слайд 9

Описание слайда:

Слайд 10

Описание слайда:

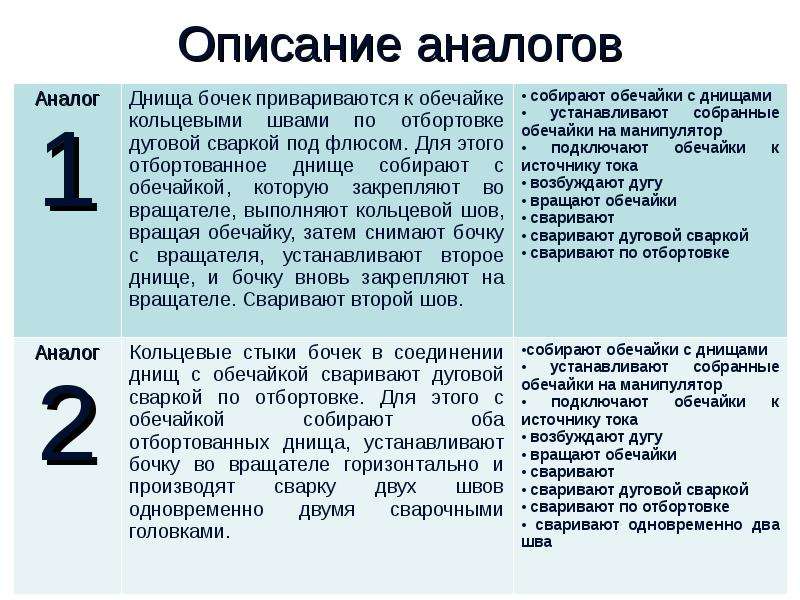

Описание аналогов

Слайд 11

Описание слайда:

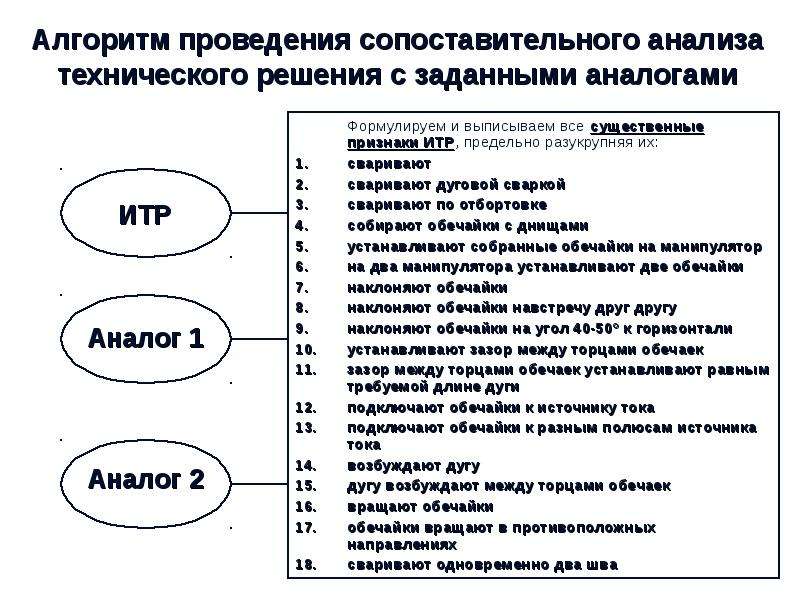

Алгоритм проведения сопоставительного анализа технического решения с заданными аналогами Формулируем и выписываем все существенные признаки ИТР, предельно разукрупняя их: сваривают сваривают дуговой сваркой сваривают по отбортовке собирают обечайки с днищами устанавливают собранные обечайки на манипулятор на два манипулятора устанавливают две обечайки наклоняют обечайки наклоняют обечайки навстречу друг другу наклоняют обечайки на угол 40-50° к горизонтали устанавливают зазор между торцами обечаек зазор между торцами обечаек устанавливают равным требуемой длине дуги подключают обечайки к источнику тока подключают обечайки к разным полюсам источника тока возбуждают дугу дугу возбуждают между торцами обечаек вращают обечайки обечайки вращают в противоположных направлениях сваривают одновременно два шва

Слайд 12

Описание слайда:

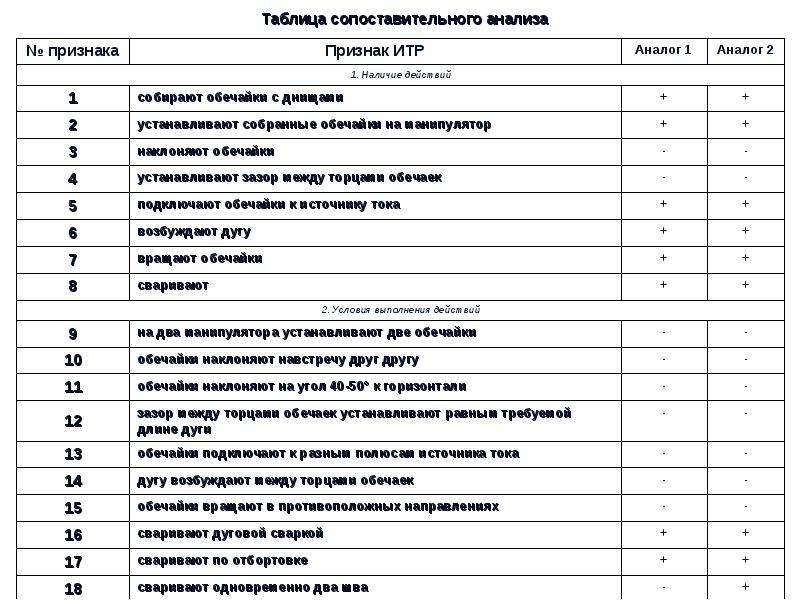

Таблица сопоставительного анализа

Слайд 13

Описание слайда:

Составление формулы 1(3) Формулой (предметом) изобретения называют краткую словесную характеристику сущности изобретения, выраженную совокупностью существенных признаков, составленную по строго определённым правилам и служащую для определения объёма правовой охраны, предоставляемой патентом.

Слайд 14

Описание слайда:

Составление формулы изобретения Формула пишется всегда одной фразой, как бы велика она ни была, точки внутри формулы не допускаются, для связки признаков внутри формулы применяют соединяющие слова (а, при чем, при этом) Значения параметров, размеров, количественный состав компонентов в признаках изобретений должны указываться в формуле в виде пределов, причем крайние значения этих пределов нужно выбирать на границах, после которых эффект от этих признаков становится невозможным или объект изобретения становится неработоспособным

Слайд 15

Описание слайда:

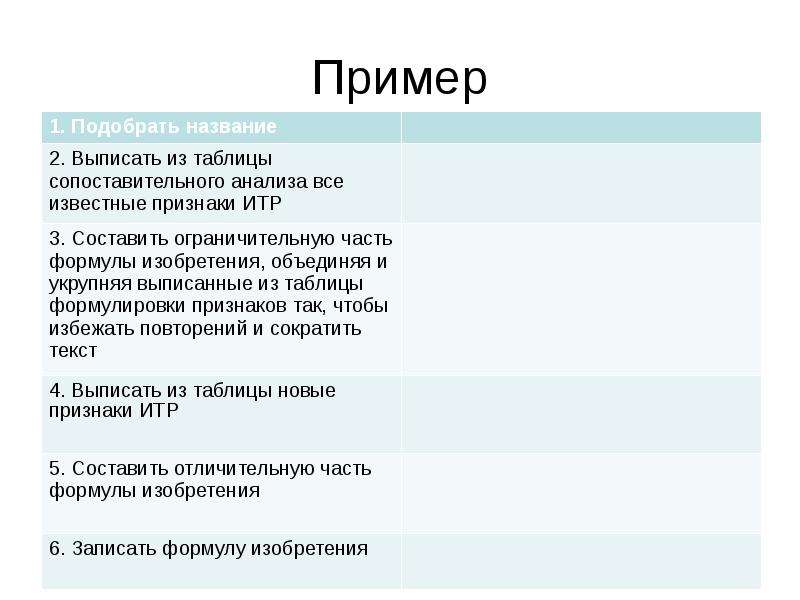

Составим формулу изобретения – технического решения, на базе таблицы с признаками ИТР Подобрать название Выписать из таблицы сопоставительного анализа все известные признаки ИТР Составить ограничительную часть формулы изобретения, объединяя и укрупняя выписанные из таблицы формулировки признаков так, чтобы избежать повторений и сократить текст

Слайд 16

Описание слайда:

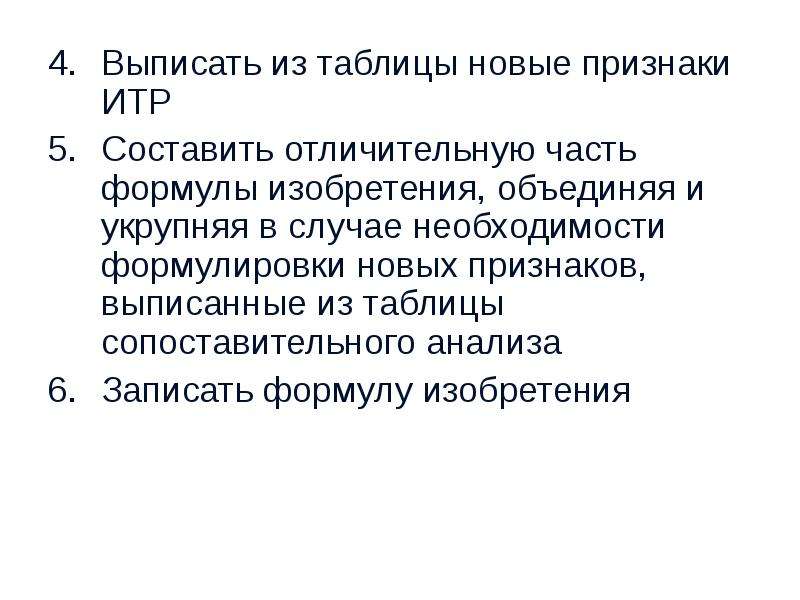

Выписать из таблицы новые признаки ИТР Выписать из таблицы новые признаки ИТР Составить отличительную часть формулы изобретения, объединяя и укрупняя в случае необходимости формулировки новых признаков, выписанные из таблицы сопоставительного анализа Записать формулу изобретения
