Способы раскисления и модифицирования стали - презентация, доклад, проект скачать

Нажмите для полного просмотра!

Способы раскисления и модифицирования стали, слайд №1

Способы раскисления и модифицирования стали, слайд №2

Способы раскисления и модифицирования стали, слайд №3

Способы раскисления и модифицирования стали, слайд №4

Способы раскисления и модифицирования стали, слайд №5

Способы раскисления и модифицирования стали, слайд №6

Способы раскисления и модифицирования стали, слайд №7

Способы раскисления и модифицирования стали, слайд №8

Способы раскисления и модифицирования стали, слайд №9

Способы раскисления и модифицирования стали, слайд №10

Способы раскисления и модифицирования стали, слайд №11

Способы раскисления и модифицирования стали, слайд №12

Способы раскисления и модифицирования стали, слайд №13

Способы раскисления и модифицирования стали, слайд №14

Способы раскисления и модифицирования стали, слайд №15

Способы раскисления и модифицирования стали, слайд №16

Содержание ▲

Вы можете ознакомиться и скачать презентацию на тему Способы раскисления и модифицирования стали. Доклад-сообщение содержит 16 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Современные способы раскисления и модифицирования стали

Слайд 2

Описание слайда:

Раскисление стали Раскисление стали – это технологический процесс, при котором кислород, который растворен в металле, выводится из него или переводится в нерастворимое соединение, превращаясь в шлак.

Слайд 3

Описание слайда:

Основные реакции происходящие при осаждающем раскислении стали

Слайд 4

Описание слайда:

Сродство химических элементов к кислороду

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

Модифицирование стали Модифицирование металлов и сплавов представляет собой процесс воздействия на кристаллизацию металлического расплава введением малых количеств редкоземельных и/или щелочноземельных элементов, изменяющих макро- и микроструктуру, морфологию и распределение неметаллических включений. Модифицирование способствует улучшению технологических свойств металла и качества металлопродукции Общим для всех методов модифицирования является то, что эффект воздействия имеет свойство исчезать через определённый промежуток времени после выдержки расплава за счёт перехода из термодинамически неравновесного состояния в равновесное Для получения наибольшего эффекта необходимо стремиться к реализации процесса модифицирования на поздних стадиях обработки стали

Слайд 7

Описание слайда:

Способы модифицирования стали

Слайд 8

Описание слайда:

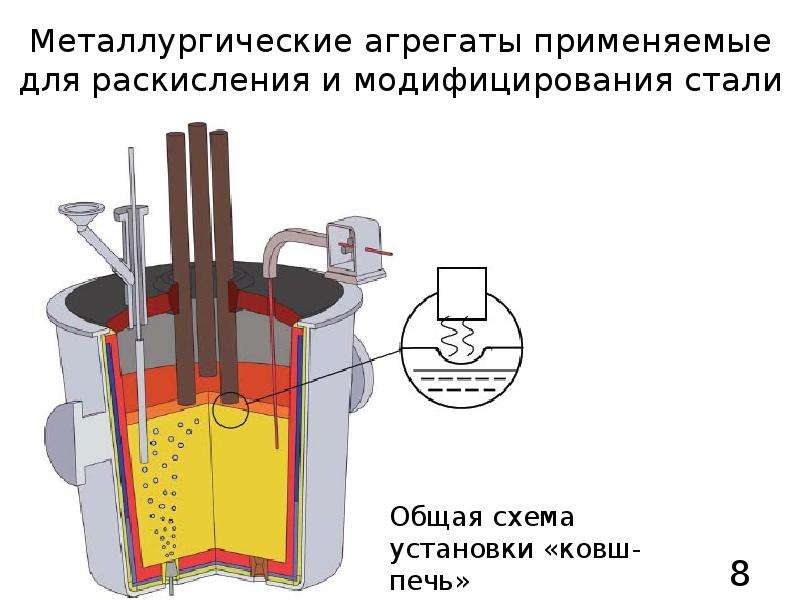

Металлургические агрегаты применяемые для раскисления и модифицирования стали

Слайд 9

Описание слайда:

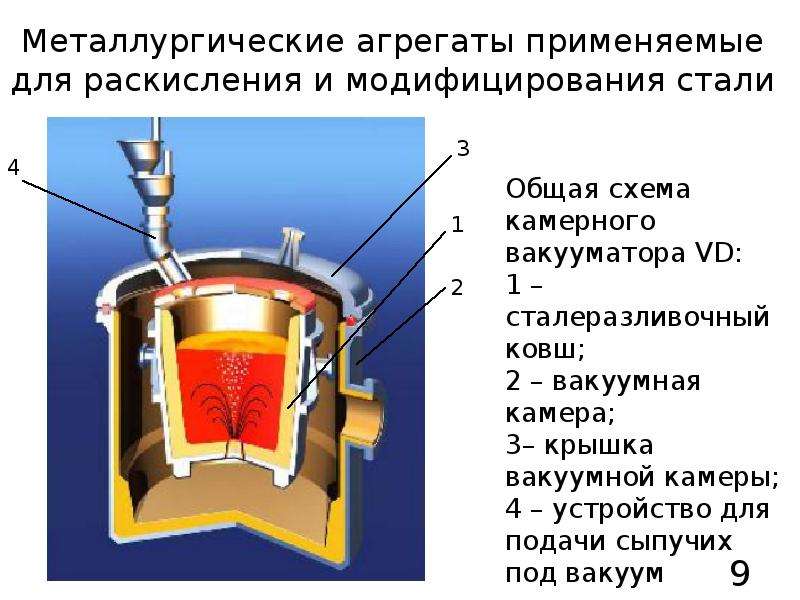

Металлургические агрегаты применяемые для раскисления и модифицирования стали

Слайд 10

Описание слайда:

Применение щелочноземельных металлов для раскисления и модифицирования стали Преимущества применения щелочноземельных металлов для раскисления и модифицирования стали: Снижение загрязненности модифицированной стали неметаллическими включениями, благодаря повышению ее жидкотекучести. Разрушение скоплений неметаллических включений за счет коротковременного снижения поверхностного натяжения стали. Придание глобулярной формы неметаллическим включениям остающимся в металле Очищением межзеренных границ благодаря взаимодействию ЩЗМ с кислородом, серой и фосфором и снижением их остаточных концентраций Оказание возмущающего действия на микростроение расплава и приведение его к более равновесному состоянию в силу размерного несоответствия атомов ЩЗМ с атомами железа

Слайд 11

Описание слайда:

Применение кальция для раскисления и модифицирования стали Применение кальциевого сплава для окончательного раскисления обеспечивает контролируемые состав и форму неметаллических включений и получение стали с низким содержанием кислорода. Кальций обладает прекрасным химическим свойством - весьма сильным сродством к кислороду, но в то же время при температурах сталеварения находится в газообразном состоянии. Кальций быстро удаляется из металла, расходуясь частично на раскисление, а частично на восстановление других окислов, поэтому с помощью только кальция, по-видимому, невозможно получить устойчиво глубоко раскисленный металл. Поэтому, как правило, кальций применяют совместно с другими раскислителями, в частности в виде сплавов с кремнием, алюминием и железом.

Слайд 12

Описание слайда:

Применение бария для раскисления и модифицирования стали 1. В силу малой растворимости в жидком металле и высокой поверхностной активности барий не может быть эффективным раскислителем стали. 2. Высокая поверхностная активность бария позволяет рассматривать барий как достаточно эффективный модификатор. Использование бария в лигатурах приводит к измельчению неметаллических включений, гомогенизации жидкого металла, понижению температуры ликвидус, измельчению первичного зерна литой стали, увеличению технологической пластичности. Все перечисленные эффекты получены на промышленных плавках стали.

Слайд 13

Описание слайда:

Применение комплексного раскислителя и модификатора содержащего щелочноземельные металлы при производстве стали Особенности применения комплексного раскислителя - сплава FeSiCaBa: Сталь должна быть предварительно раскислена Железо и кремний растворяются в стали Жидкие частицы нерастворимого СаВа-сплава взаимодействуют с элементами, к которым Са и Ва имеют высокое химическое сродство, в частности, с кислородом, серой, фосфором и углеродом Возникновение огромного множества микро- и наночастиц Ва и Са в металлическом расплаве Время химического взаимодействия заглубленного в сталь кальция составляет всего 3-4 минуты Атомы или наночастицы бария и кальция в металле и при выходе на границу металл - шлак соединяются с адсорбированными поверхностноактивными металлоидами (О, S и Р) и в виде соединений BaO, BaS, ВаЗР2, CaO, CaS и СаЗР2 переходят в шлак. В силу малых размеров они легко поглощаются шлаком, способствуя снижению содержания кислорода, серы и фосфора в стали.
