Содержание ▲

Вы можете ознакомиться и скачать презентацию на тему Стандартизация основных норм взаимозаменяемости. Доклад-сообщение содержит 21 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Слайд 2

Описание слайда:

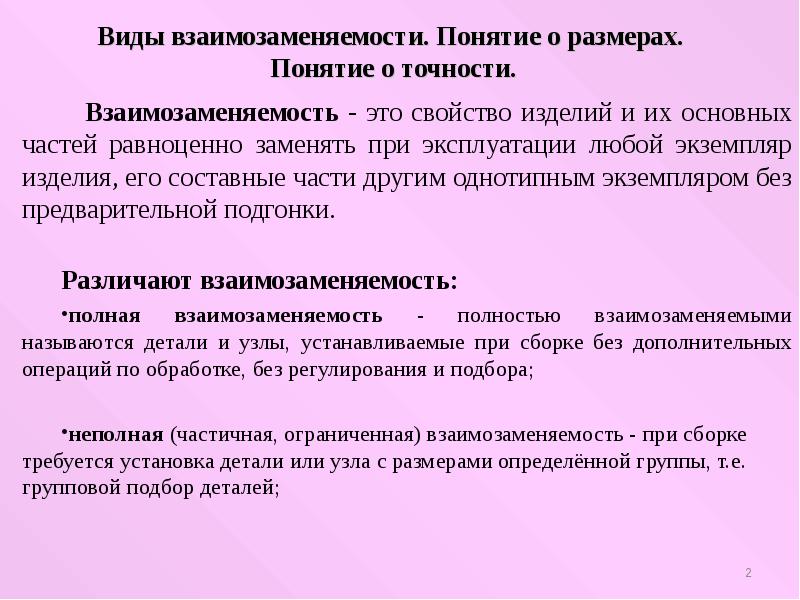

Взаимозаменяемость - это свойство изделий и их основных частей равноценно заменять при эксплуатации любой экземпляр изделия, его составные части другим однотипным экземпляром без предварительной подгонки. Взаимозаменяемость - это свойство изделий и их основных частей равноценно заменять при эксплуатации любой экземпляр изделия, его составные части другим однотипным экземпляром без предварительной подгонки. Различают взаимозаменяемость: полная взаимозаменяемость - полностью взаимозаменяемыми называются детали и узлы, устанавливаемые при сборке без дополнительных операций по обработке, без регулирования и подбора; неполная (частичная, ограниченная) взаимозаменяемость - при сборке требуется установка детали или узла с размерами определённой группы, т.е. групповой подбор деталей;

Слайд 3

Описание слайда:

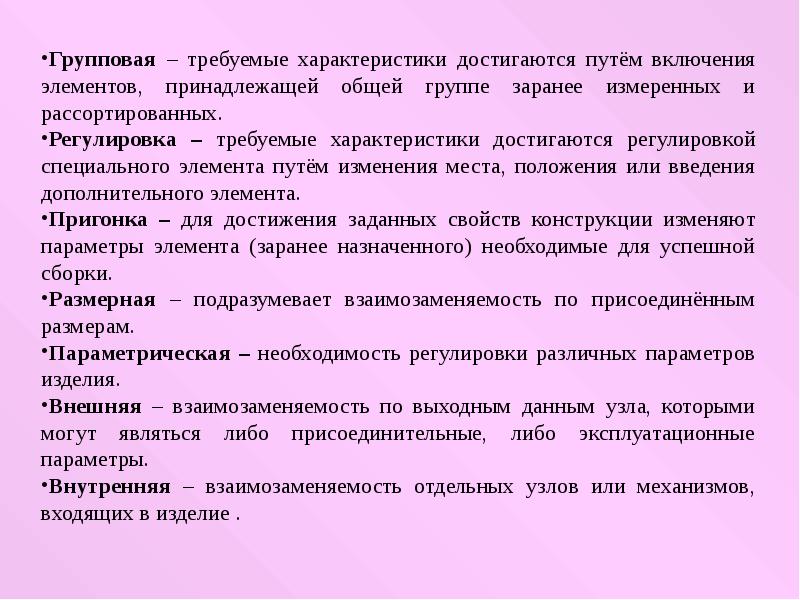

Слайд 4

Описание слайда:

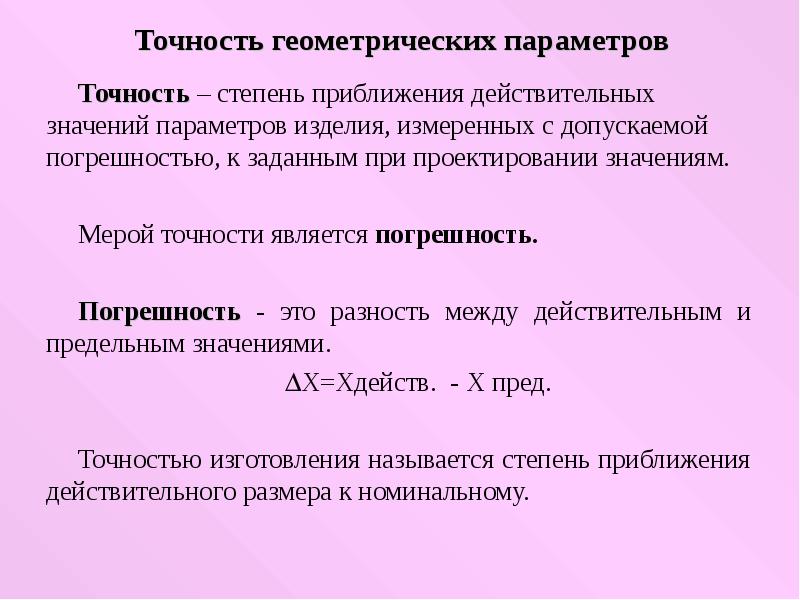

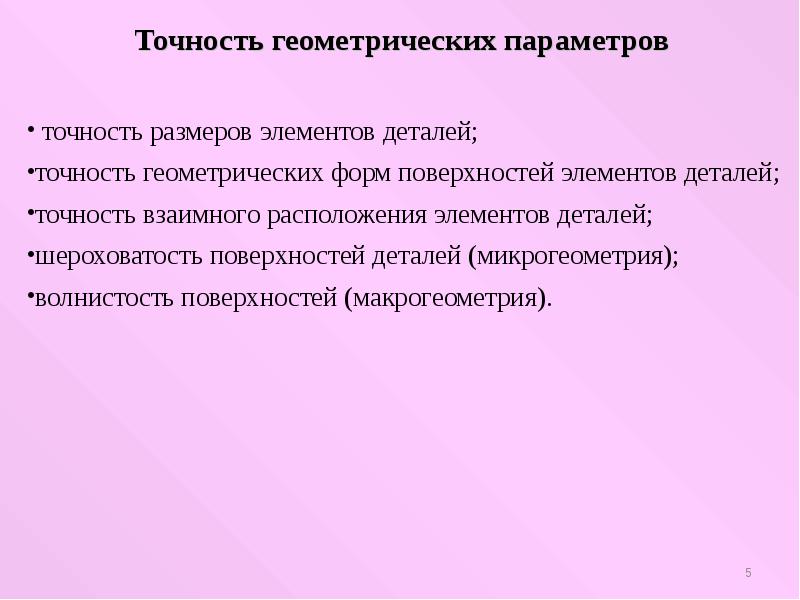

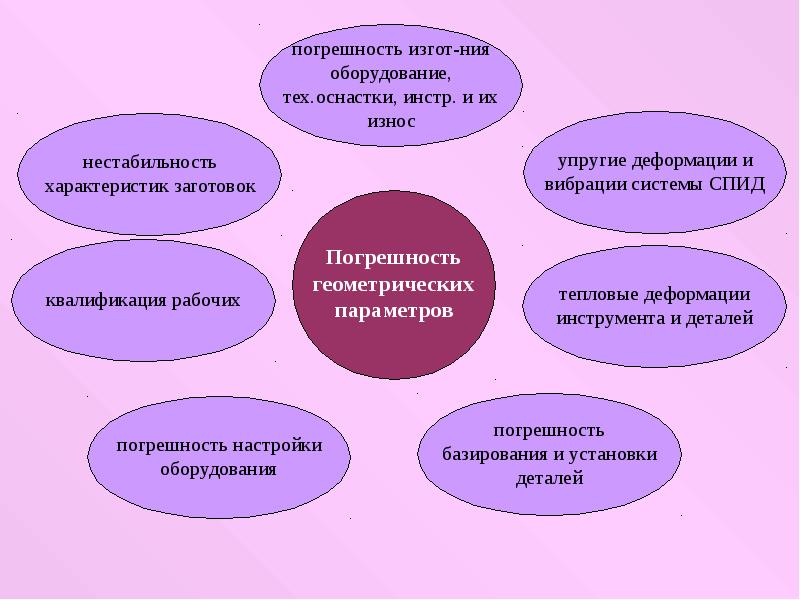

Точность геометрических параметров

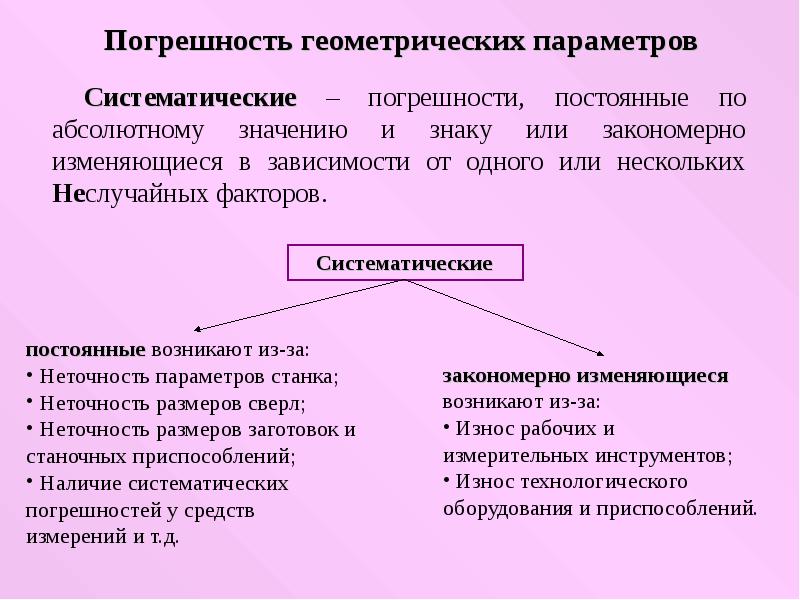

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

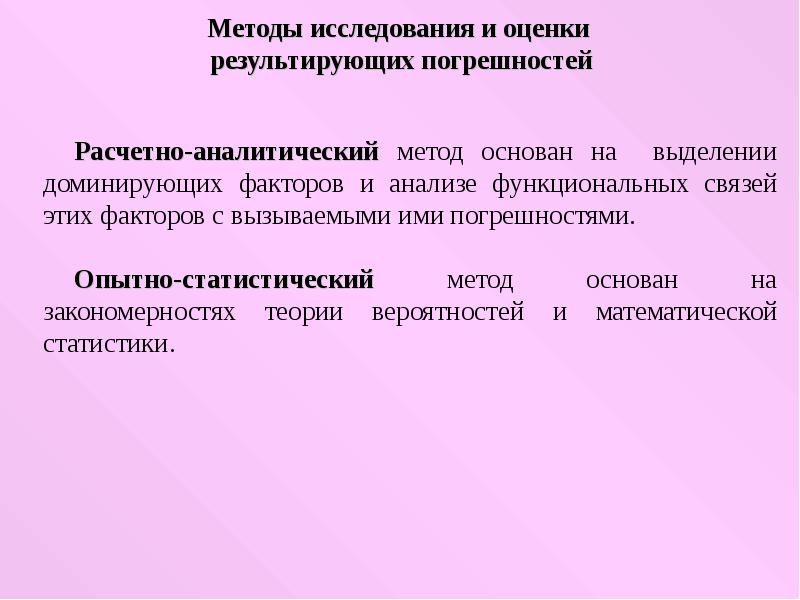

Слайд 7

Описание слайда:

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

Слайд 10

Описание слайда:

Вал* – термин, условно применяемый для обозначения наружных элементов деталей, включая и нецилиндрические элементы. Вал* – термин, условно применяемый для обозначения наружных элементов деталей, включая и нецилиндрические элементы. Отверстие* - термин, условно применяемый для обозначения внутренних элементов деталей, включая и нецилиндрические элементы. *Определения по ГОСТ 25346 – 89 «Единая система допусков и посадок. Общие положения, ряды допусков и основных отклонений»

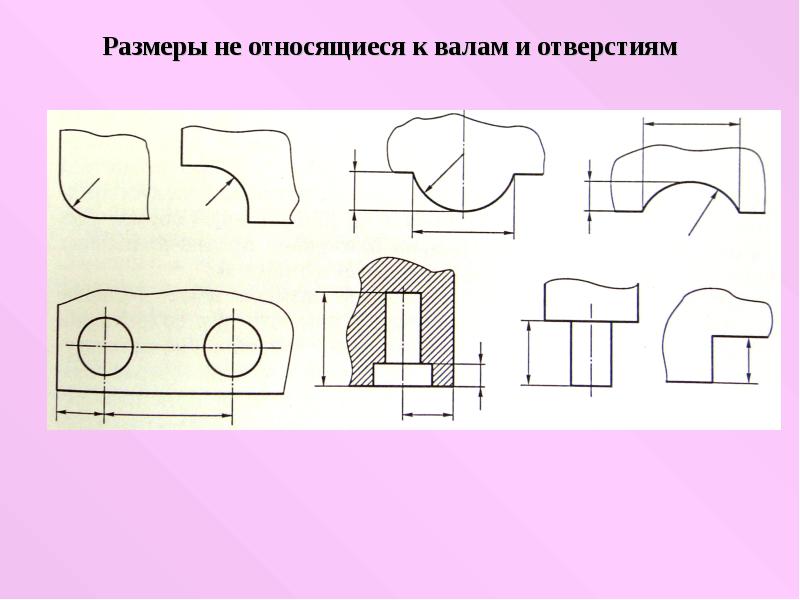

Слайд 11

Описание слайда:

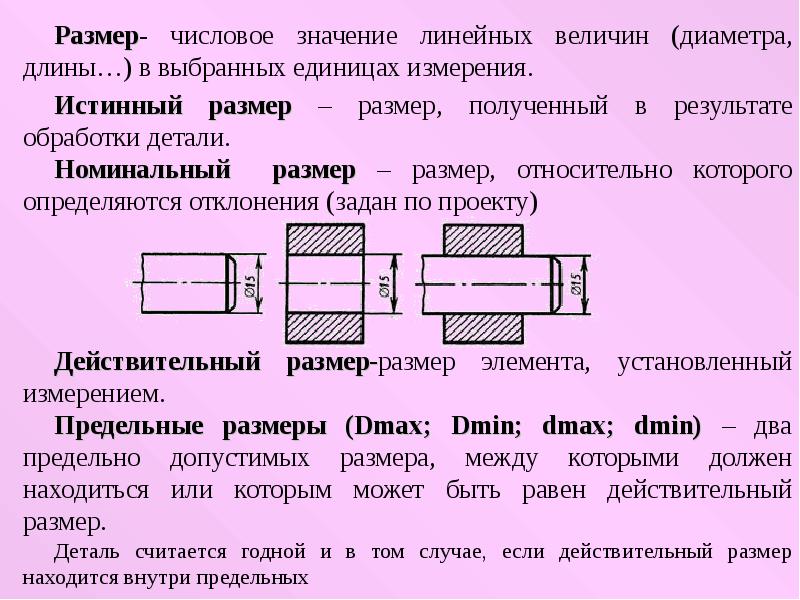

Слайд 12

Описание слайда:

Слайд 13

Описание слайда:

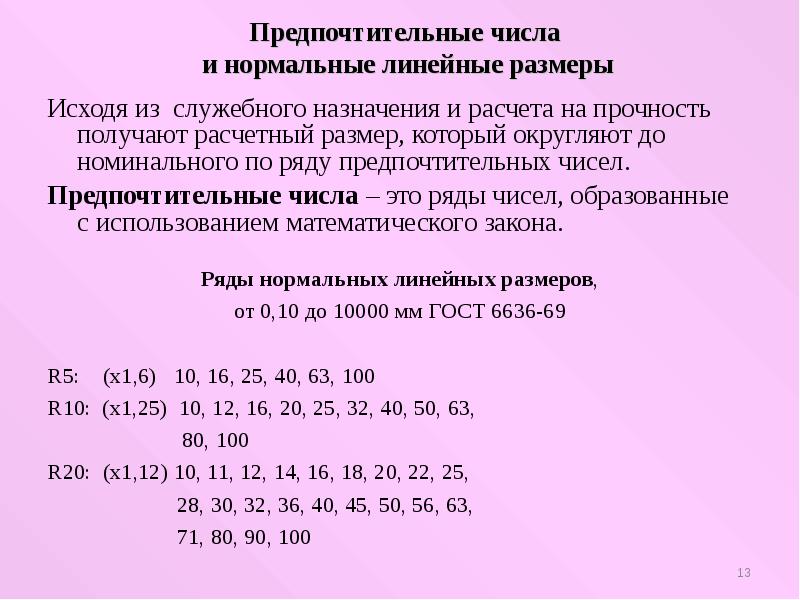

Исходя из служебного назначения и расчета на прочность получают расчетный размер, который округляют до номинального по ряду предпочтительных чисел. Исходя из служебного назначения и расчета на прочность получают расчетный размер, который округляют до номинального по ряду предпочтительных чисел. Предпочтительные числа – это ряды чисел, образованные с использованием математического закона.

Слайд 14

Описание слайда:

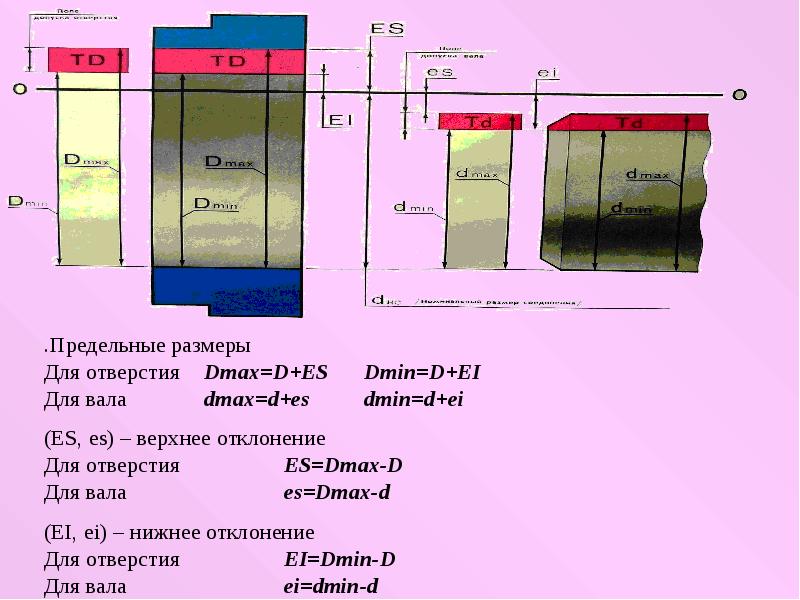

.Предельные размеры .Предельные размеры Для отверстия Dmax=D+ES Dmin=D+EI Для вала dmax=d+es dmin=d+ei (ES, es) – верхнее отклонение Для отверстия ES=Dmax-D Для вала es=Dmax-d (EI, ei) – нижнее отклонение Для отверстия EI=Dmin-D Для вала ei=dmin-d

Слайд 15

Описание слайда:

Слайд 16

Описание слайда:

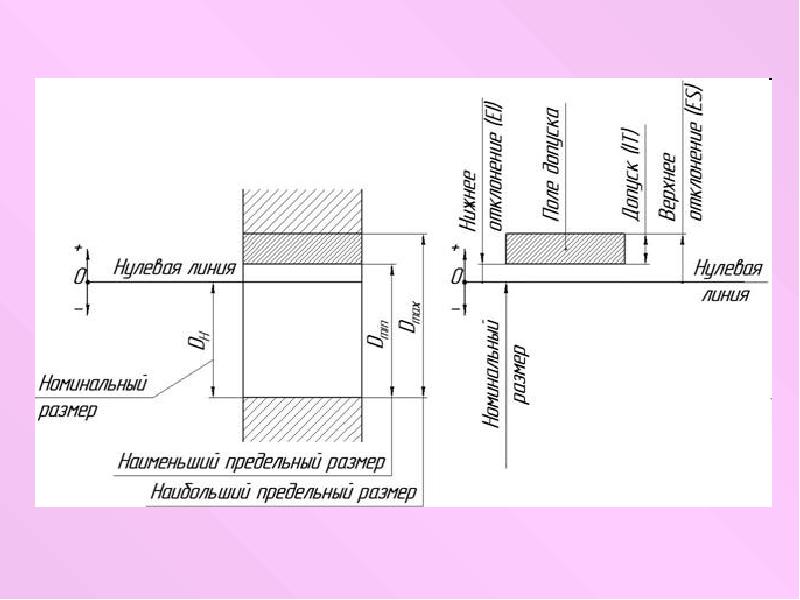

Понятия об отклонениях размеров Отклонение – алгебраическая разность между действительным размером и соответствующем номинальным размером. Предельное отклонение - алгебраическая разность между предельным и соответствующим номинальным размерами. Верхнее отклонение (Es, es) - алгебраическая разность между наибольшим предельным и номинальным размерами. Нижнее отклонение (Ei, ei) - алгебраическая разность между наименьшим предельным и номинальным размерами. Основное отклонение – одно из двух предельных отклонений (верхнее или нижнее), определяющее положение поля допуска относительно нулевой линии. Нулевая линия – линия, соответствующая номинальному размеру, от которой откладываются отклонения размеров при графическом изображении полей допусков и посадок.

Слайд 17

Описание слайда:

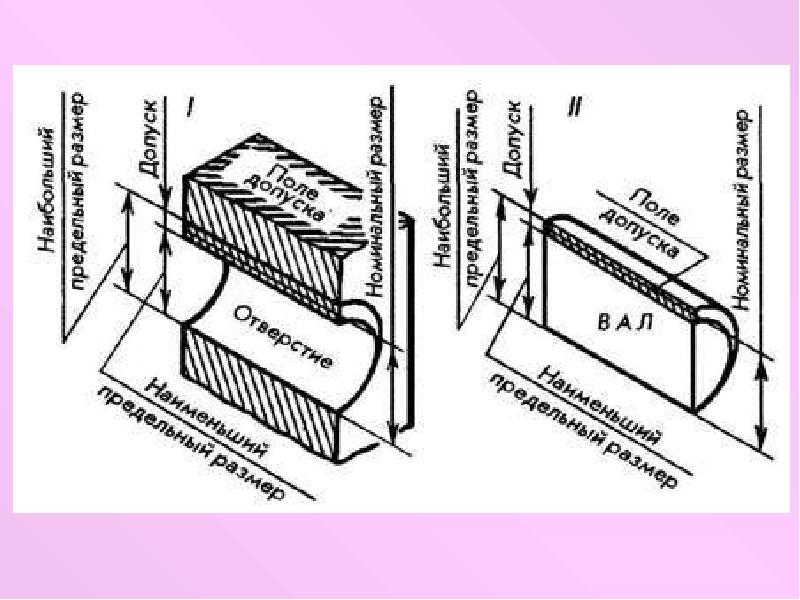

Допуск размера и поле допуска Допуск (Т) – разность между наибольшим и наименьшим предельными размерами или абсолютная величина алгебраической разности между верхним и нижним отклонениями. Стандартный допуск (IT) – любой из допусков, устанавливаемый данной системой допусков и посадок. Поле допуска – поле, ограниченное наибольшим и наименьшим предельным размером и определяемое величиной допуска и его положением относительно номинального размера.
