🗊 Презентация Статические характеристики биполярных транзисторов

Категория: Образование
Нажмите для полного просмотра!
Статические характеристики биполярных транзисторов, слайд №1 Статические характеристики биполярных транзисторов, слайд №2 Статические характеристики биполярных транзисторов, слайд №3 Статические характеристики биполярных транзисторов, слайд №4 Статические характеристики биполярных транзисторов, слайд №5 Статические характеристики биполярных транзисторов, слайд №6 Статические характеристики биполярных транзисторов, слайд №7 Статические характеристики биполярных транзисторов, слайд №8 Статические характеристики биполярных транзисторов, слайд №9 Статические характеристики биполярных транзисторов, слайд №10 Статические характеристики биполярных транзисторов, слайд №11 Статические характеристики биполярных транзисторов, слайд №12
Скачать
Вы можете ознакомиться и скачать презентацию на тему Статические характеристики биполярных транзисторов. Доклад-сообщение содержит 12 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

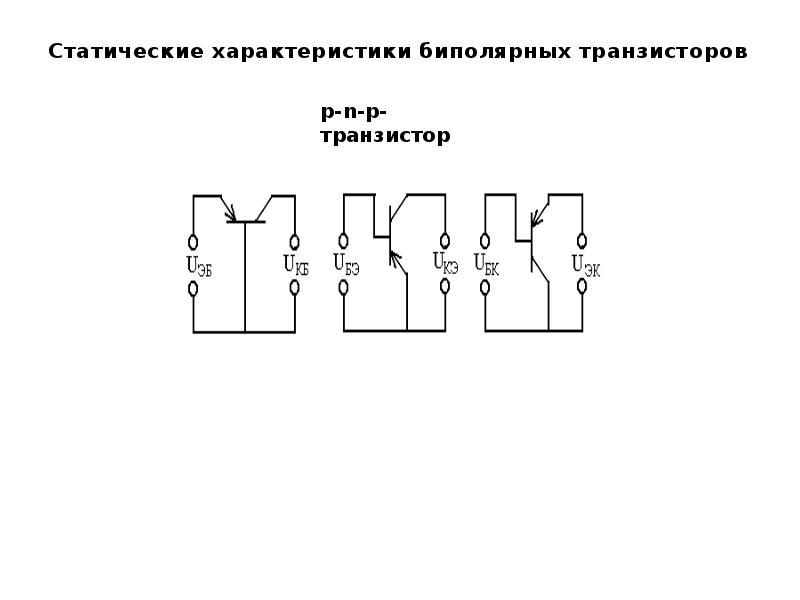

Статические характеристики биполярных транзисторов
Описание слайда:
Статические характеристики биполярных транзисторов

Слайд 2

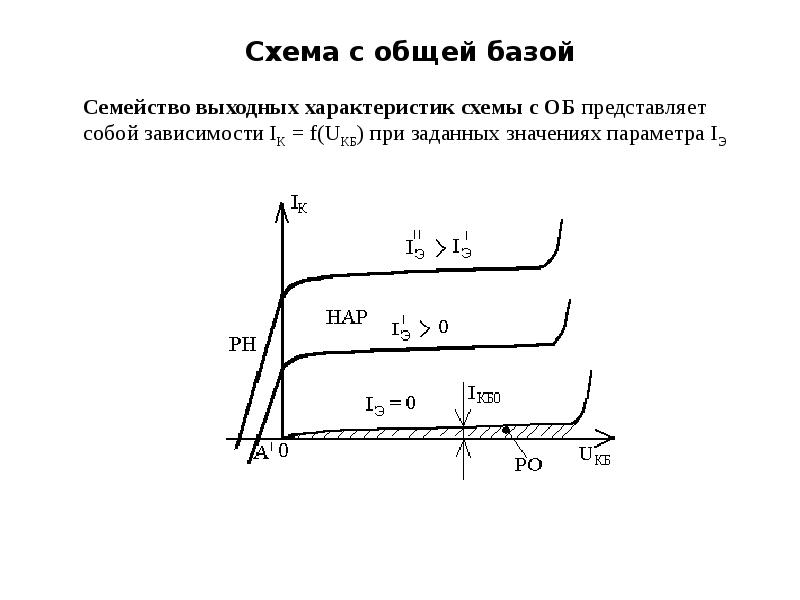

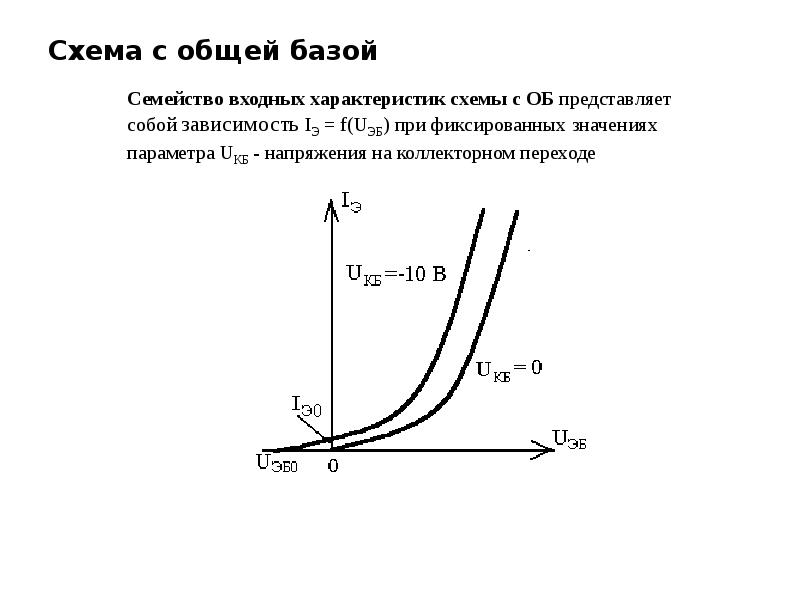

Схема с общей базой
Описание слайда:
Схема с общей базой

Слайд 3


Статические характеристики биполярных транзисторов, слайд №3
Описание слайда:

Слайд 4


Схема с общим эмиттером
Описание слайда:
Схема с общим эмиттером

Слайд 5


Схема с общим эмиттером
Описание слайда:
Схема с общим эмиттером

Слайд 6

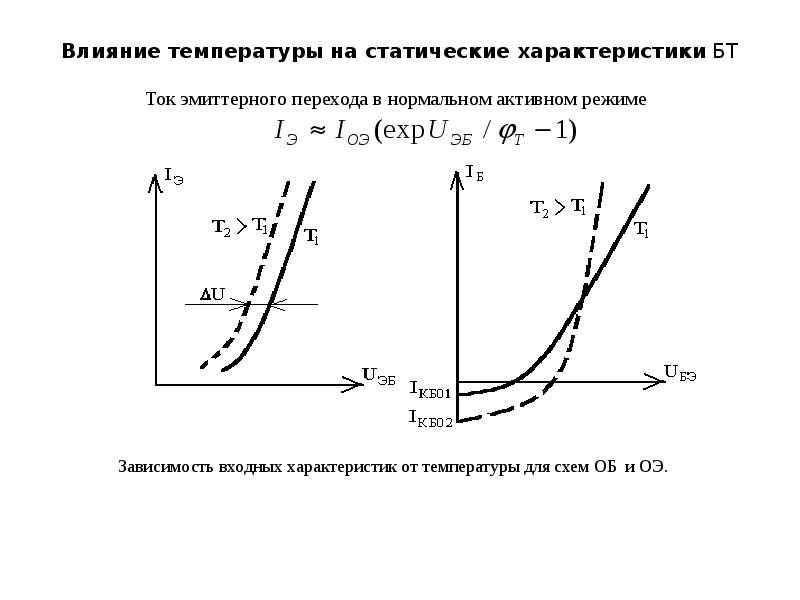

Влияние температуры на статические характеристики БТ
Описание слайда:
Влияние температуры на статические характеристики БТ

Слайд 7

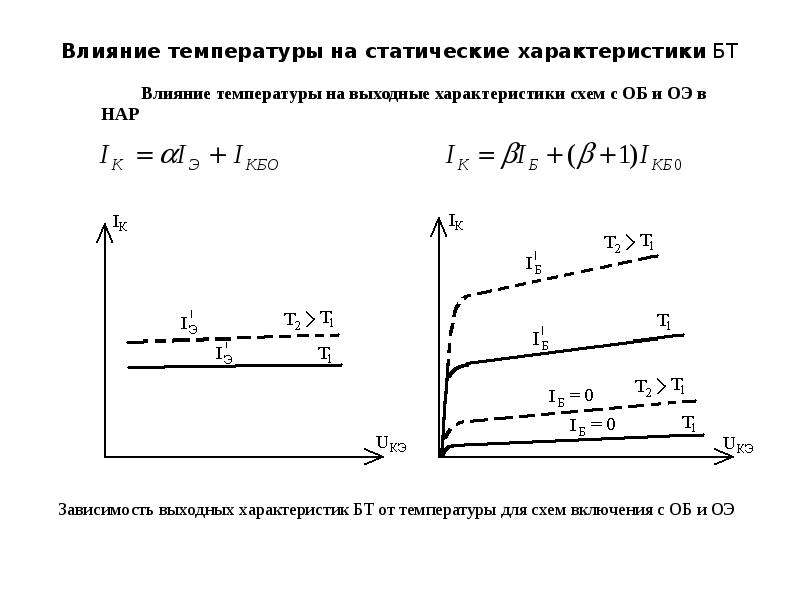

Влияние температуры на статические характеристики БТ
Описание слайда:
Влияние температуры на статические характеристики БТ

Слайд 8


Статические характеристики биполярных транзисторов, слайд №8
Описание слайда:

Слайд 9


Статические характеристики биполярных транзисторов, слайд №9
Описание слайда:

Слайд 10


Статические характеристики биполярных транзисторов, слайд №10
Описание слайда:

Слайд 11


Статические характеристики биполярных транзисторов, слайд №11
Описание слайда:

Слайд 12


Статические характеристики биполярных транзисторов, слайд №12
Описание слайда:
