Слайд 1


Структура механизма Основные понятия и определения
Описание слайда:
Структура механизма Основные понятия и определения

Слайд 2

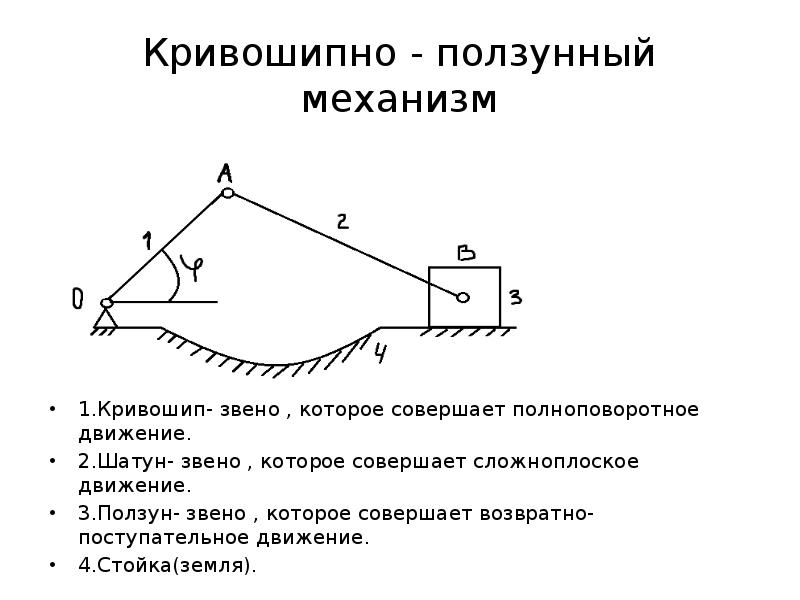

Кривошипно - ползунный механизм 1.Кривошип- звено , которое совершает полноповоротное движение. 2.Шатун- звено , которое совершает сложноплоское...
Описание слайда:
Кривошипно - ползунный механизм 1.Кривошип- звено , которое совершает полноповоротное движение. 2.Шатун- звено , которое совершает сложноплоское движение. 3.Ползун- звено , которое совершает возвратно-поступательное движение. 4.Стойка(земля).

Слайд 3

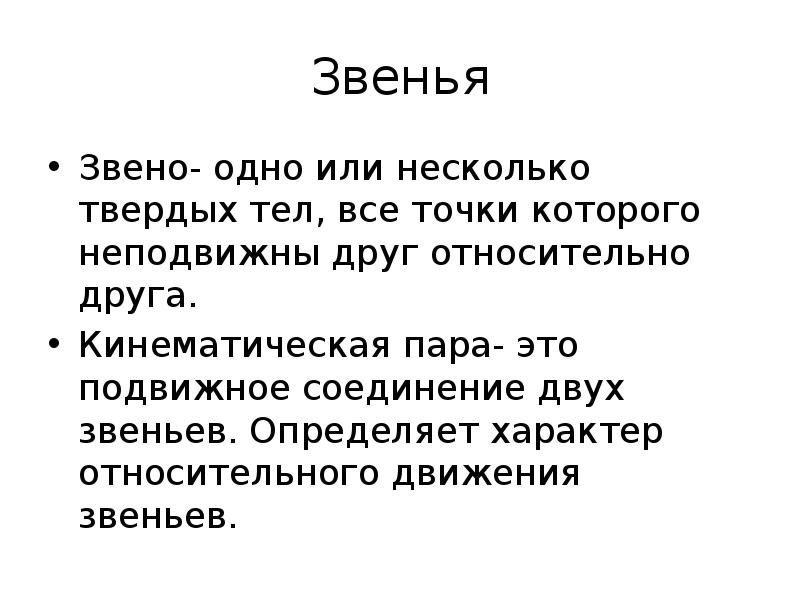

Звенья Звено- одно или несколько твердых тел, все точки которого неподвижны друг относительно друга. Кинематическая пара- это подвижное соединение...
Описание слайда:
Звенья Звено- одно или несколько твердых тел, все точки которого неподвижны друг относительно друга. Кинематическая пара- это подвижное соединение двух звеньев. Определяет характер относительного движения звеньев.

Слайд 4


Кинематическая цепь Кинематическая цепь- последовательно соединенные звенья кинематическими парами. 1-2-3-4-5-разомкнутая цепь. 1-2-3-4-5-6-замкнутая...
Описание слайда:
Кинематическая цепь Кинематическая цепь- последовательно соединенные звенья кинематическими парами. 1-2-3-4-5-разомкнутая цепь. 1-2-3-4-5-6-замкнутая цепь.

Слайд 5

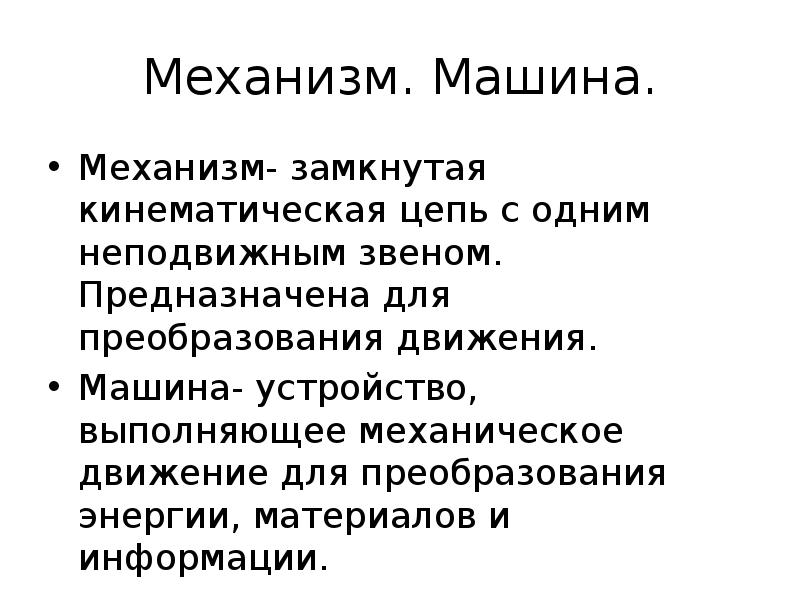

Механизм. Машина. Механизм- замкнутая кинематическая цепь с одним неподвижным звеном. Предназначена для преобразования движения. Машина- устройство,...
Описание слайда:
Механизм. Машина. Механизм- замкнутая кинематическая цепь с одним неподвижным звеном. Предназначена для преобразования движения. Машина- устройство, выполняющее механическое движение для преобразования энергии, материалов и информации.
