Слайд 1

Описание слайда:

2. Структура типичной микроЭВМ

Слайд 2

Описание слайда:

Структура микроЭВМ является магистрально-модульной. В такой структуре имеется группа магистралей (шин), к которым подключаются различные модули (блоки), обменивающиеся между собой информацией по одним и тем же шинам поочередно. Структура микроЭВМ является магистрально-модульной. В такой структуре имеется группа магистралей (шин), к которым подключаются различные модули (блоки), обменивающиеся между собой информацией по одним и тем же шинам поочередно. К такой структуре можно отнести трехмагистральную микроЭВМ.

Слайд 3

Описание слайда:

Слайд 4

Описание слайда:

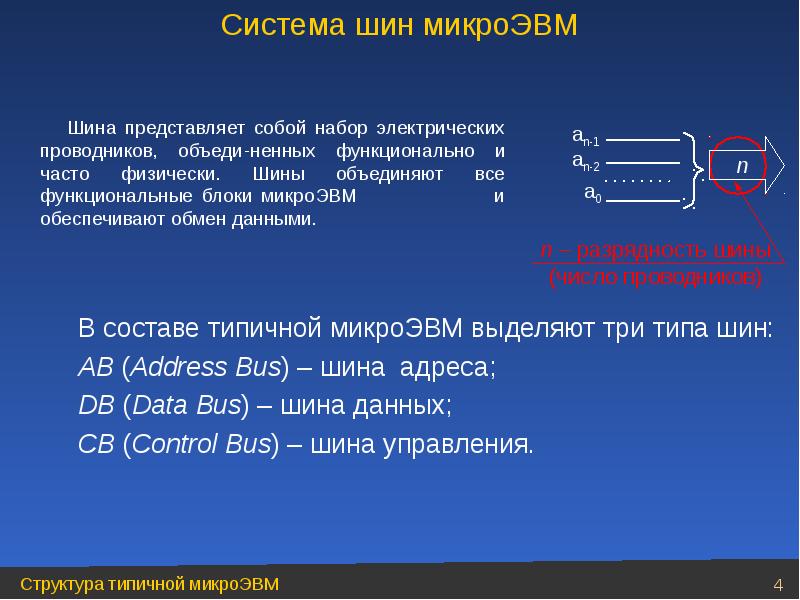

Шина представляет собой набор электрических проводников, объеди-ненных функционально и часто физически. Шины объединяют все функциональные блоки микроЭВМ и обеспечивают обмен данными. Шина представляет собой набор электрических проводников, объеди-ненных функционально и часто физически. Шины объединяют все функциональные блоки микроЭВМ и обеспечивают обмен данными.

Слайд 5

Описание слайда:

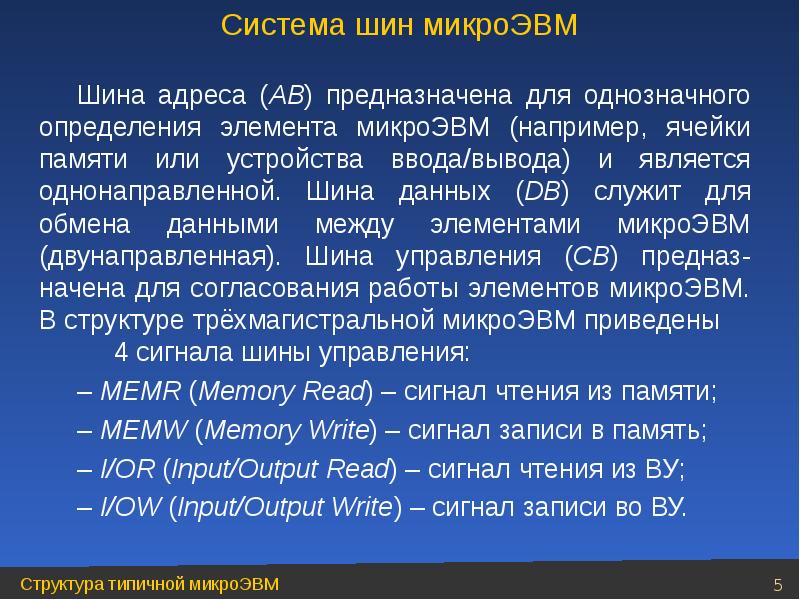

Шина адреса (AB) предназначена для однозначного определения элемента микроЭВМ (например, ячейки памяти или устройства ввода/вывода) и является однонаправленной. Шина данных (DB) служит для обмена данными между элементами микроЭВМ (двунаправленная). Шина управления (CB) предназ-начена для согласования работы элементов микроЭВМ. В структуре трёхмагистральной микроЭВМ приведены 4 сигнала шины управления: Шина адреса (AB) предназначена для однозначного определения элемента микроЭВМ (например, ячейки памяти или устройства ввода/вывода) и является однонаправленной. Шина данных (DB) служит для обмена данными между элементами микроЭВМ (двунаправленная). Шина управления (CB) предназ-начена для согласования работы элементов микроЭВМ. В структуре трёхмагистральной микроЭВМ приведены 4 сигнала шины управления: – MEMR (Memory Read) – сигнал чтения из памяти; – MEMW (Memory Write) – сигнал записи в память; – I/OR (Input/Output Read) – сигнал чтения из ВУ; – I/OW (Input/Output Write) – сигнал записи во ВУ.

Слайд 6

Описание слайда:

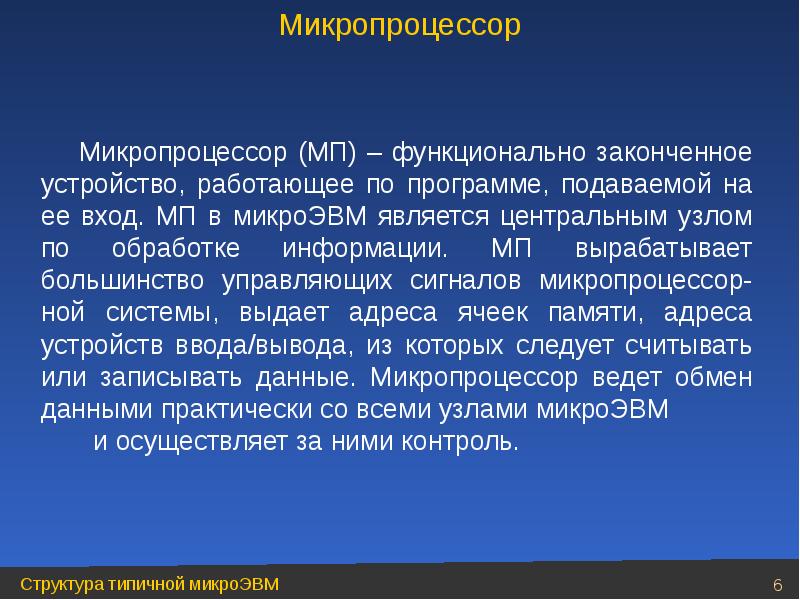

Микропроцессор (МП) – функционально законченное устройство, работающее по программе, подаваемой на ее вход. МП в микроЭВМ является центральным узлом по обработке информации. МП вырабатывает большинство управляющих сигналов микропроцессор-ной системы, выдает адреса ячеек памяти, адреса устройств ввода/вывода, из которых следует считывать или записывать данные. Микропроцессор ведет обмен данными практически со всеми узлами микроЭВМ и осуществляет за ними контроль. Микропроцессор (МП) – функционально законченное устройство, работающее по программе, подаваемой на ее вход. МП в микроЭВМ является центральным узлом по обработке информации. МП вырабатывает большинство управляющих сигналов микропроцессор-ной системы, выдает адреса ячеек памяти, адреса устройств ввода/вывода, из которых следует считывать или записывать данные. Микропроцессор ведет обмен данными практически со всеми узлами микроЭВМ и осуществляет за ними контроль.

Слайд 7

Описание слайда:

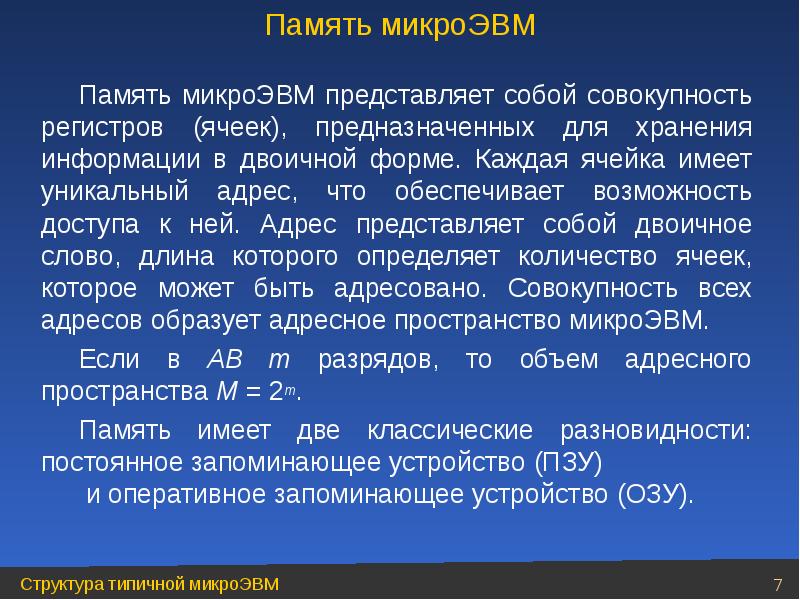

Память микроЭВМ представляет собой совокупность регистров (ячеек), предназначенных для хранения информации в двоичной форме. Каждая ячейка имеет уникальный адрес, что обеспечивает возможность доступа к ней. Адрес представляет собой двоичное слово, длина которого определяет количество ячеек, которое может быть адресовано. Совокупность всех адресов образует адресное пространство микроЭВМ. Память микроЭВМ представляет собой совокупность регистров (ячеек), предназначенных для хранения информации в двоичной форме. Каждая ячейка имеет уникальный адрес, что обеспечивает возможность доступа к ней. Адрес представляет собой двоичное слово, длина которого определяет количество ячеек, которое может быть адресовано. Совокупность всех адресов образует адресное пространство микроЭВМ. Если в AB m разрядов, то объем адресного пространства M = 2m. Память имеет две классические разновидности: постоянное запоминающее устройство (ПЗУ) и оперативное запоминающее устройство (ОЗУ).

Слайд 8

Описание слайда:

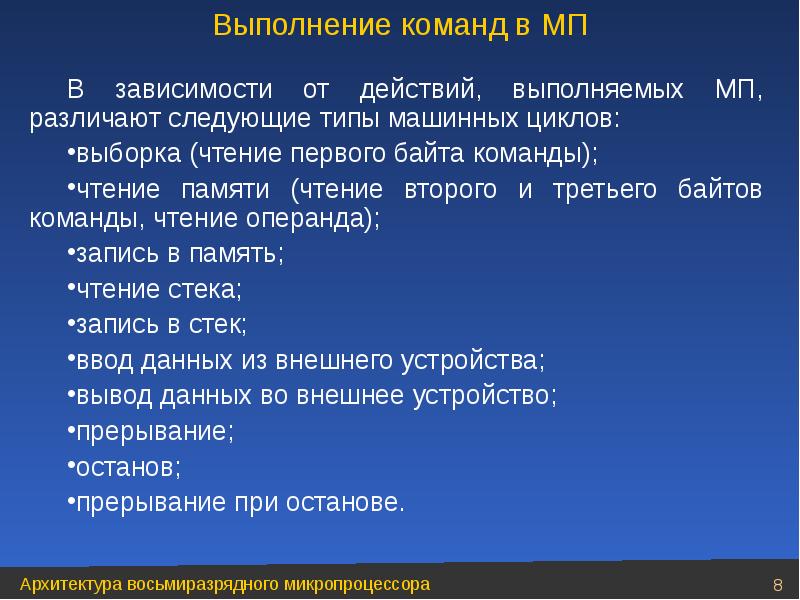

В зависимости от действий, выполняемых МП, различают следующие типы машинных циклов: В зависимости от действий, выполняемых МП, различают следующие типы машинных циклов: выборка (чтение первого байта команды); чтение памяти (чтение второго и третьего байтов команды, чтение операнда); запись в память; чтение стека; запись в стек; ввод данных из внешнего устройства; вывод данных во внешнее устройство; прерывание; останов; прерывание при останове.
