Слайд 1

Описание слайда:

Слайд 2

Описание слайда:

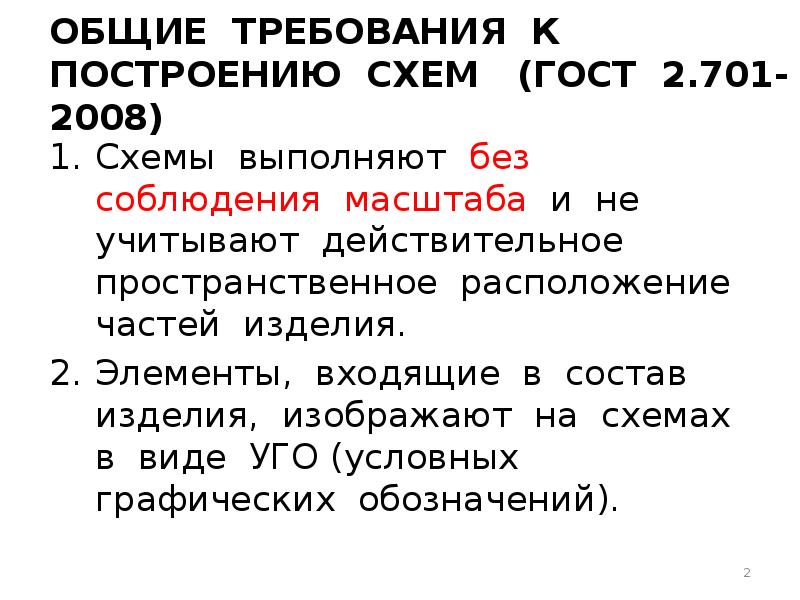

ОБЩИЕ ТРЕБОВАНИЯ К ПОСТРОЕНИЮ СХЕМ (ГОСТ 2.701-2008) Схемы выполняют без соблюдения масштаба и не учитывают действительное пространственное расположение частей изделия. Элементы, входящие в состав изделия, изображают на схемах в виде УГО (условных графических обозначений).

Слайд 3

Описание слайда:

Порядок выполнения работы

Слайд 4

Описание слайда:

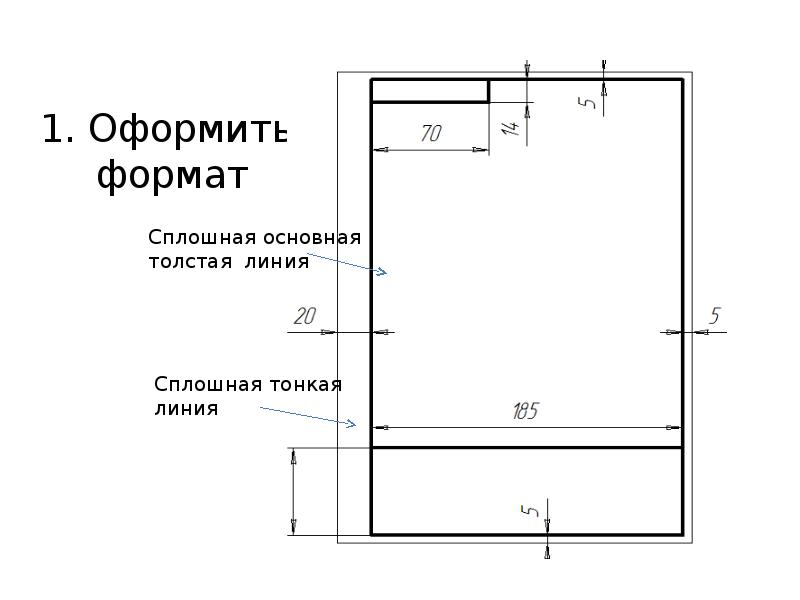

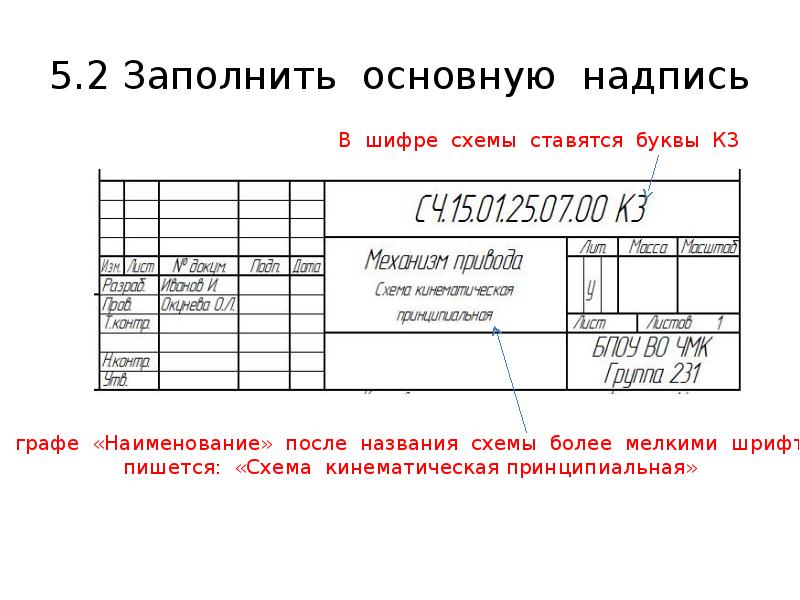

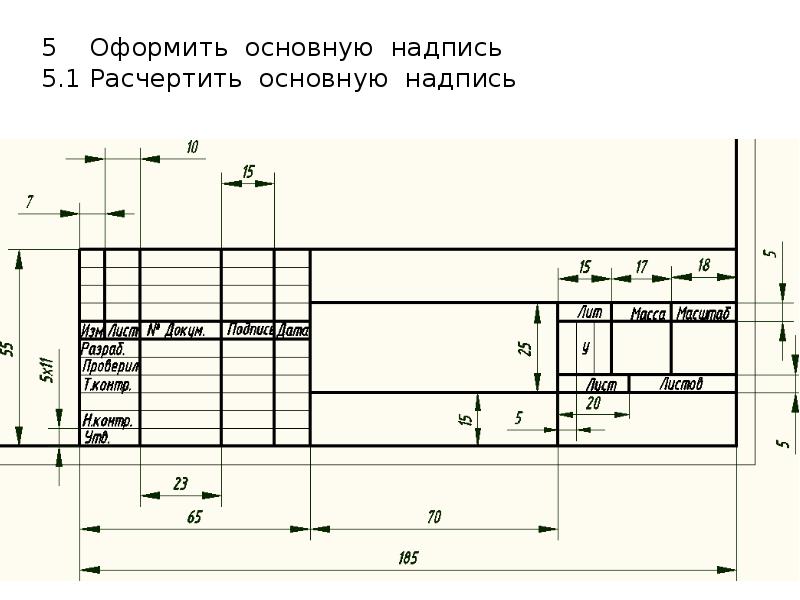

1. Оформить формат

Слайд 5

Описание слайда:

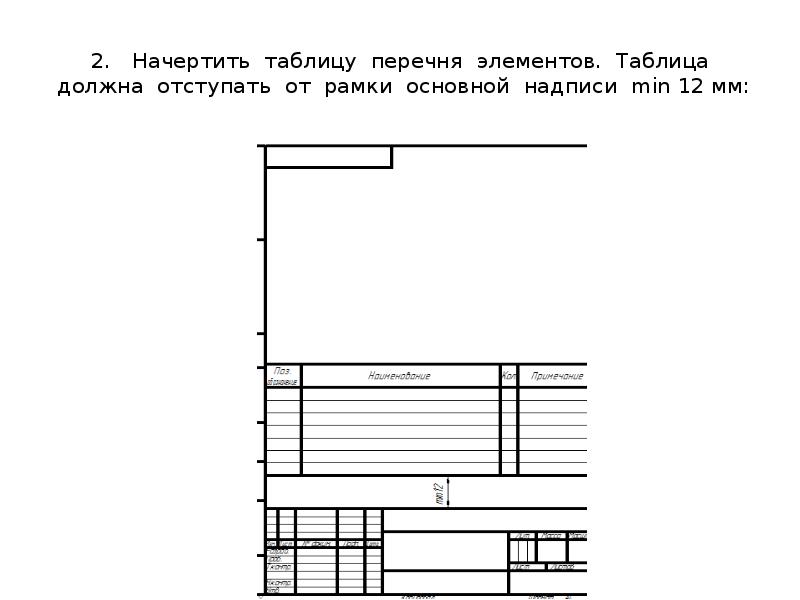

2. Начертить таблицу перечня элементов. Таблица должна отступать от рамки основной надписи min 12 мм:

Слайд 6

Описание слайда:

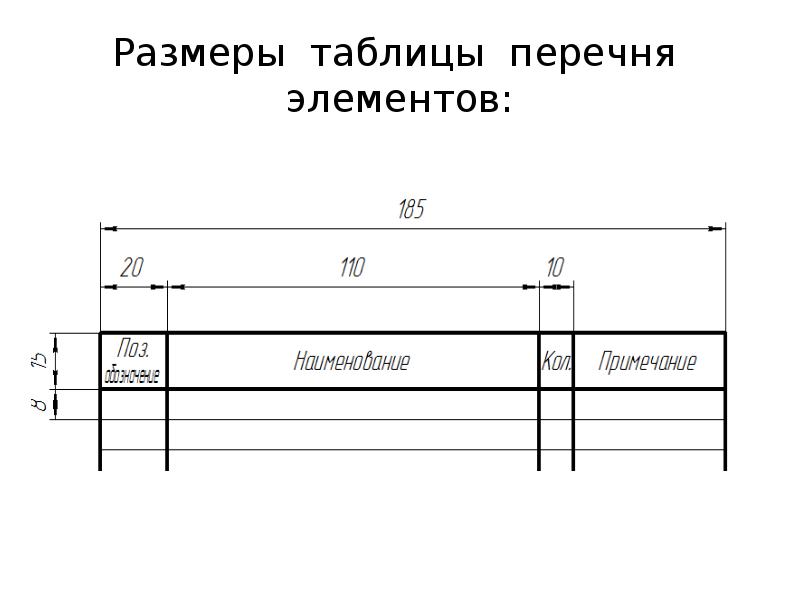

Размеры таблицы перечня элементов:

Слайд 7

Описание слайда:

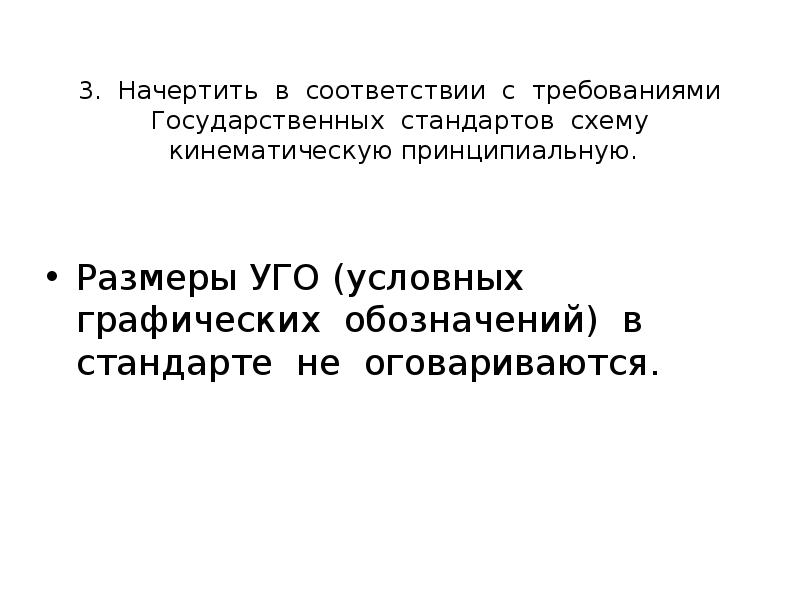

3. Начертить в соответствии с требованиями Государственных стандартов схему кинематическую принципиальную. Размеры УГО (условных графических обозначений) в стандарте не оговариваются.

Слайд 8

Описание слайда:

Валы чертят сплошными основными линиями толщиной s; элементы, показанные упрощенно в виде контурных очертаний, зубчатые колеса, червяки, звездочки, шкивы, кулачки и т. д. чертят сплошными линиями толщиной s/2.

Слайд 9

Описание слайда:

4. Подписать элементы. Каждому кинематическому элементу, изображенному на схеме, присваивают порядковый номер, начиная от источника движения. Порядковый номер элемента проставляют на полке линии-выноски. Валы нумеруют римскими цифрами, остальные элементы – арабскими цифрами.
