Слайд 1

Описание слайда:

Слайд 2

Описание слайда:

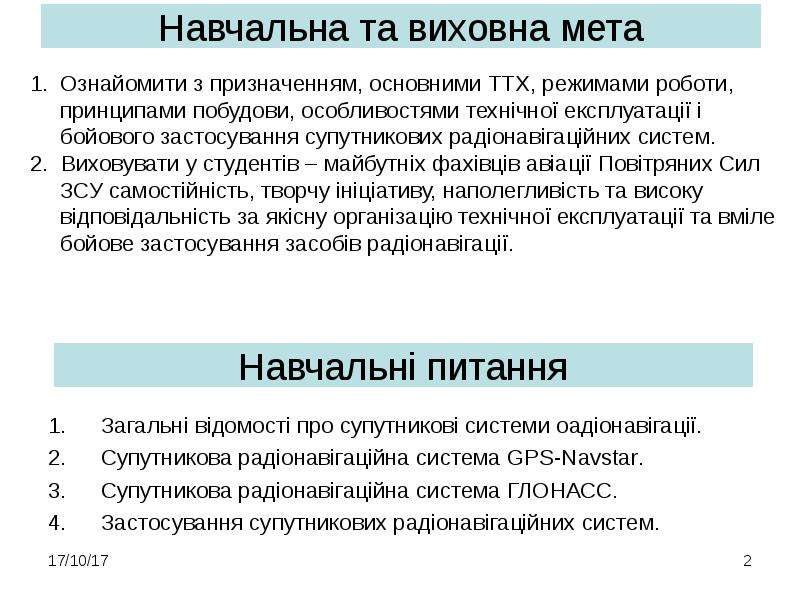

Загальні відомості про супутникові системи оадіонавігації. Загальні відомості про супутникові системи оадіонавігації. Супутникова радіонавігаційна система GPS-Navstar. Супутникова радіонавігаційна система ГЛОНАСС. Застосування супутникових радіонавігаційних систем.

Слайд 3

Описание слайда:

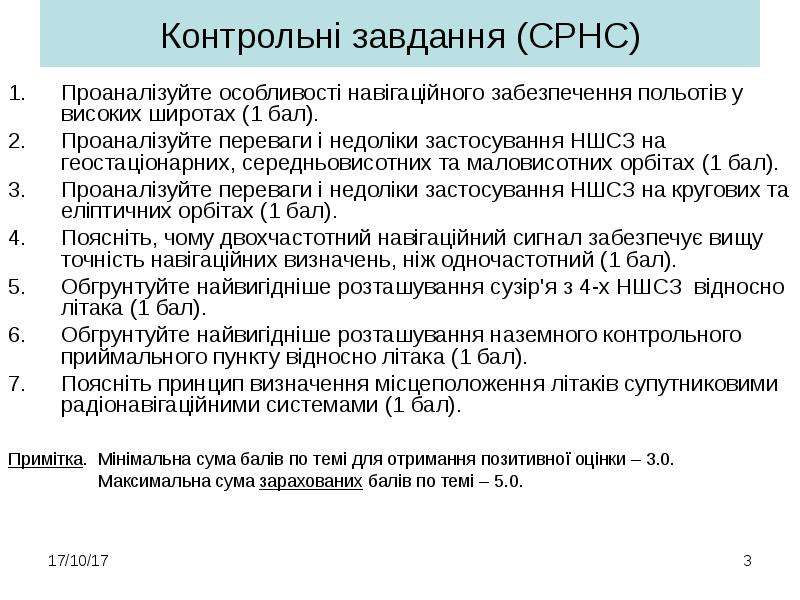

Контрольні завдання (СРНС) Проаналізуйте особливості навігаційного забезпечення польотів у високих широтах (1 бал). Проаналізуйте переваги і недоліки застосування НШСЗ на геостаціонарних, середньовисотних та маловисотних орбітах (1 бал). Проаналізуйте переваги і недоліки застосування НШСЗ на кругових та еліптичних орбітах (1 бал). Поясніть, чому двохчастотний навігаційний сигнал забезпечує вищу точність навігаційних визначень, ніж одночастотний (1 бал). Обгрунтуйте найвигідніше розташування сузір'я з 4-х НШСЗ відносно літака (1 бал). Обгрунтуйте найвигідніше розташування наземного контрольного приймального пункту відносно літака (1 бал). Поясніть принцип визначення місцеположення літаків супутниковими радіонавігаційними системами (1 бал). Примітка. Мінімальна сума балів по темі для отримання позитивної оцінки – 3.0. Максимальна сума зарахованих балів по темі – 5.0.

Слайд 4

Описание слайда:

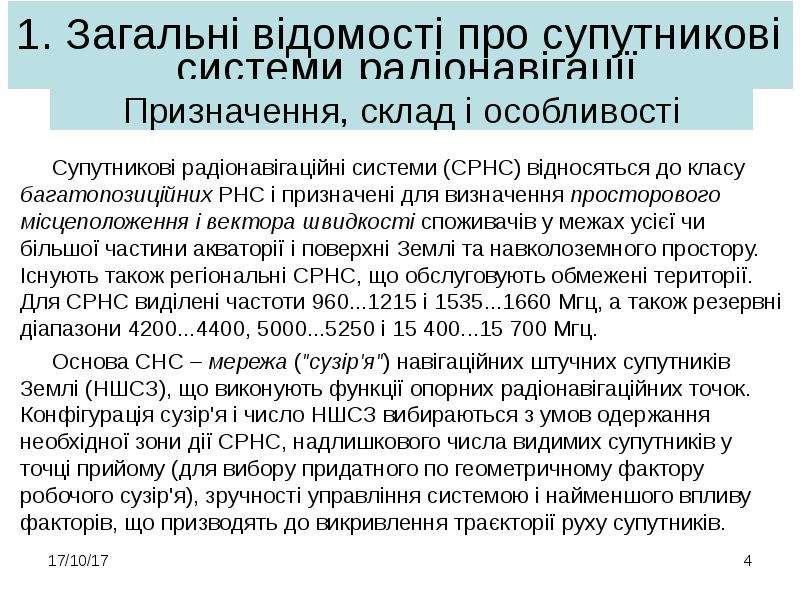

1. Загальні відомості про супутникові системи радіонавігації Супутникові радіонавігаційні системи (СРНС) відносяться до класу багатопозиційних РНС і призначені для визначення просторового місцеположення і вектора швидкості споживачів у межах усієї чи більшої частини акваторії і поверхні Землі та навколоземного простору. Існують також регіональні СРНС, що обслуговують обмежені території. Для СРНС виділені частоти 960...1215 і 1535...1660 Мгц, а також резервні діапазони 4200...4400, 5000...5250 і 15 400...15 700 Мгц. Основа СНС – мережа ("сузір'я") навігаційних штучних супутників Землі (НШСЗ), що виконують функції опорних радіонавігаційних точок. Конфігурація сузір'я і число НШСЗ вибираються з умов одержання необхідної зони дії СРНС, надлишкового числа видимих супутників у точці прийому (для вибору придатного по геометричному фактору робочого сузір'я), зручності управління системою і найменшого впливу факторів, що призводять до викривлення траєкторії руху супутників.

Слайд 5

Описание слайда:

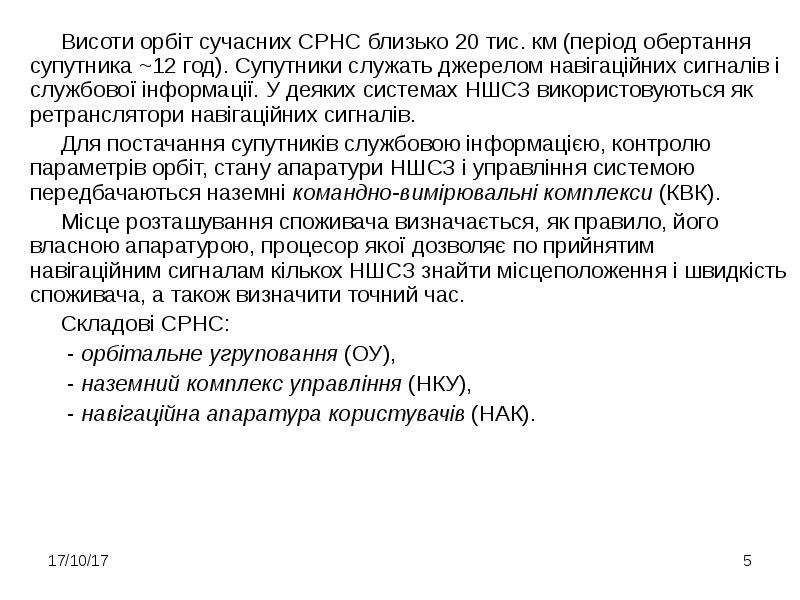

Висоти орбіт сучасних СРНС близько 20 тис. км (період обертання супутника ~12 год). Супутники служать джерелом навігаційних сигналів і службової інформації. У деяких системах НШСЗ використовуються як ретранслятори навігаційних сигналів. Висоти орбіт сучасних СРНС близько 20 тис. км (період обертання супутника ~12 год). Супутники служать джерелом навігаційних сигналів і службової інформації. У деяких системах НШСЗ використовуються як ретранслятори навігаційних сигналів. Для постачання супутників службовою інформацією, контролю параметрів орбіт, стану апаратури НШСЗ і управління системою передбачаються наземні командно-вимірювальні комплекси (КВК). Місце розташування споживача визначається, як правило, його власною апаратурою, процесор якої дозволяє по прийнятим навігаційним сигналам кількох НШСЗ знайти місцеположення і швидкість споживача, а також визначити точний час. Складові СРНС: - орбітальне угруповання (ОУ), - наземний комплекс управління (НКУ), - навігаційна апаратура користувачів (НАК).

Слайд 6

Описание слайда:

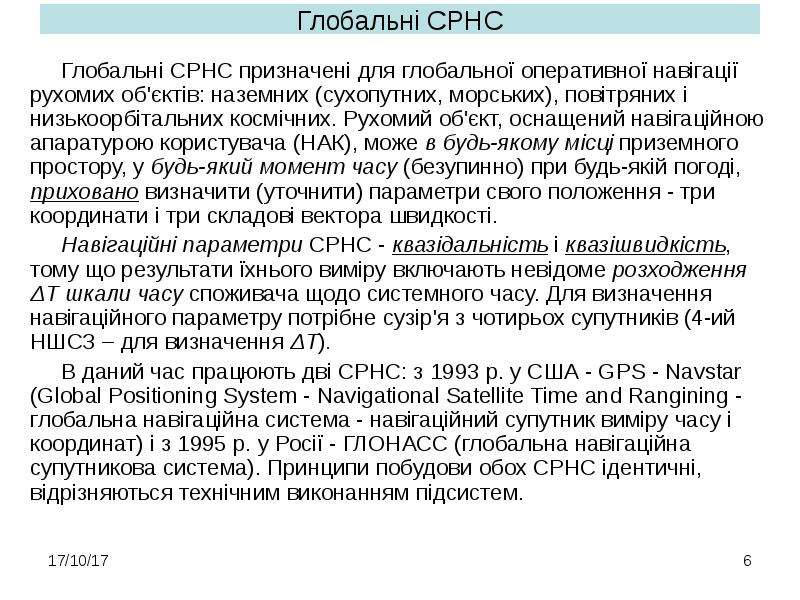

Глобальні СРНС Глобальні СРНС призначені для глобальної оперативної навігації рухомих об'єктів: наземних (сухопутних, морських), повітряних і низькоорбітальних космічних. Рухомий об'єкт, оснащений навігаційною апаратурою користувача (НАК), може в будь-якому місці приземного простору, у будь-який момент часу (безупинно) при будь-якій погоді, приховано визначити (уточнити) параметри свого положення - три координати і три складові вектора швидкості. Навігаційні параметри СРНС - квазідальність і квазішвидкість, тому що результати їхнього виміру включають невідоме розходження ΔТ шкали часу споживача щодо системного часу. Для визначення навігаційного параметру потрібне сузір'я з чотирьох супутників (4-ий НШСЗ – для визначення ΔТ). В даний час працюють дві СРНС: з 1993 р. у США - GPS - Navstar (Global Positioning System - Navigational Satellite Time and Rangining - глобальна навігаційна система - навігаційний супутник виміру часу і координат) і з 1995 р. у Росії - ГЛОНАСС (глобальна навігаційна супутникова система). Принципи побудови обох СРНС ідентичні, відрізняються технічним виконанням підсистем.

Слайд 7

Описание слайда:

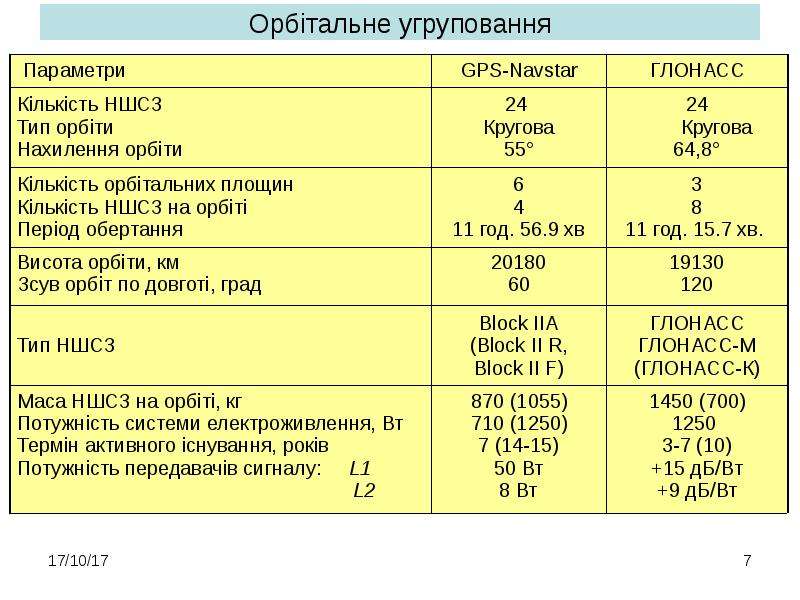

Орбітальне угруповання

Слайд 8

Описание слайда:

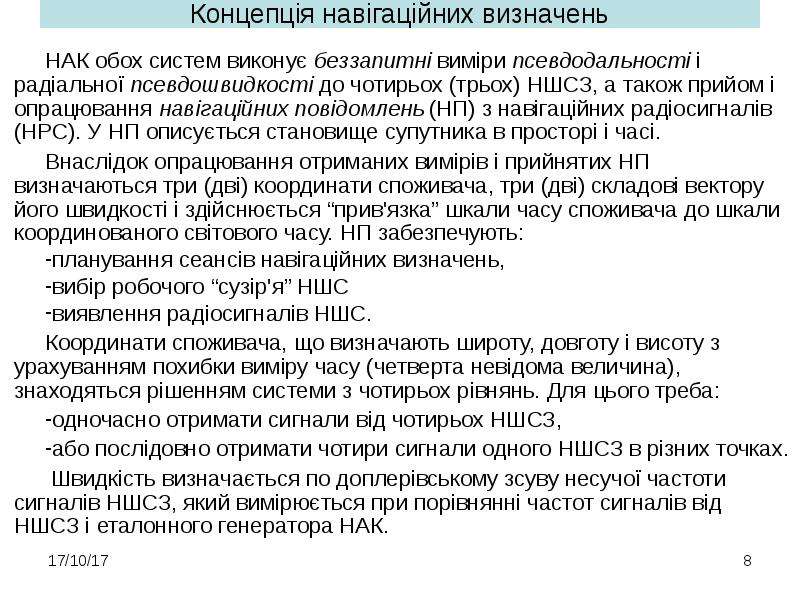

Концепція навігаційних визначень НАК обох систем виконує беззапитні виміри псевдодальності і радіальної псевдошвидкості до чотирьох (трьох) НШСЗ, а також прийом і опрацювання навігаційних повідомлень (НП) з навігаційних радіосигналів (НРС). У НП описується становище супутника в просторі і часі. Внаслідок опрацювання отриманих вимірів і прийнятих НП визначаються три (дві) координати споживача, три (дві) складові вектору його швидкості і здійснюється “прив'язка” шкали часу споживача до шкали координованого світового часу. НП забезпечують: планування сеансів навігаційних визначень, вибір робочого “сузір'я” НШС виявлення радіосигналів НШС. Координати споживача, що визначають широту, довготу і висоту з урахуванням похибки виміру часу (четверта невідома величина), знаходяться рішенням системи з чотирьох рівнянь. Для цього треба: одночасно отримати сигнали від чотирьох НШСЗ, або послідовно отримати чотири сигнали одного НШСЗ в різних точках. Швидкість визначається по доплерівському зсуву несучої частоти сигналів НШСЗ, який вимірюється при порівнянні частот сигналів від НШСЗ і еталонного генератора НАК.

Слайд 9

Описание слайда:

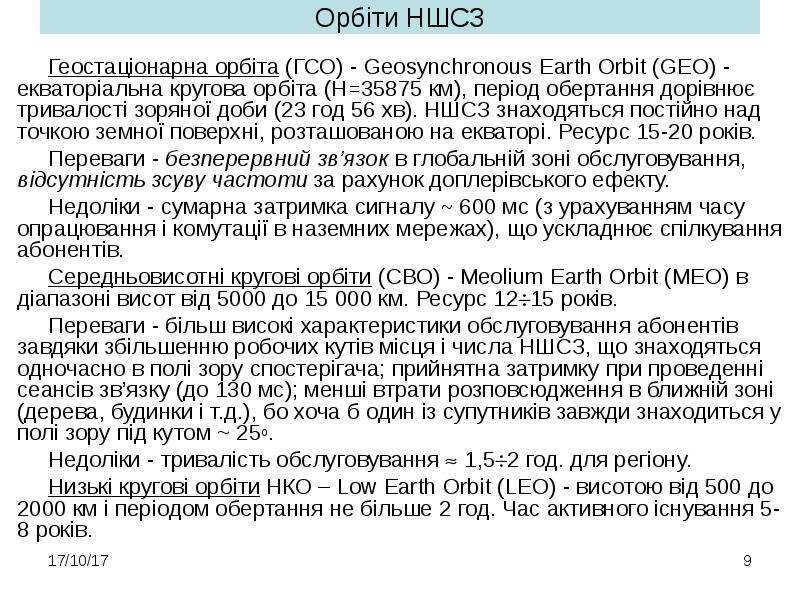

Орбіти НШСЗ Геостаціонарна орбіта (ГСО) - Geosynchronous Earth Orbit (GEO) - екваторіальна кругова орбіта (Н=35875 км), період обертання дорівнює тривалості зоряної доби (23 год 56 хв). НШСЗ знаходяться постійно над точкою земної поверхні, розташованою на екваторі. Ресурс 15-20 років. Переваги - безперервний зв’язок в глобальній зоні обслуговування, відсутність зсуву частоти за рахунок доплерівського ефекту. Недоліки - сумарна затримка сигналу ~ 600 мс (з урахуванням часу опрацювання і комутації в наземних мережах), що ускладнює спілкування абонентів. Середньовисотні кругові орбіти (СВО) - Meolium Earth Orbit (MEO) в діапазоні висот від 5000 до 15 000 км. Ресурс 1215 років. Переваги - більш високі характеристики обслуговування абонентів завдяки збільшенню робочих кутів місця і числа НШСЗ, що знаходяться одночасно в полі зору спостерігача; прийнятна затримку при проведенні сеансів зв’язку (до 130 мс); менші втрати розповсюдження в ближній зоні (дерева, будинки і т.д.), бо хоча б один із супутників завжди знаходиться у полі зору під кутом ~ 25о. Недоліки - тривалість обслуговування  1,52 год. для регіону. Низькі кругові орбіти НКО – Low Earth Orbit (LEO) - висотою від 500 до 2000 км і періодом обертання не більше 2 год. Час активного існування 5-8 років.

Слайд 10

Описание слайда:

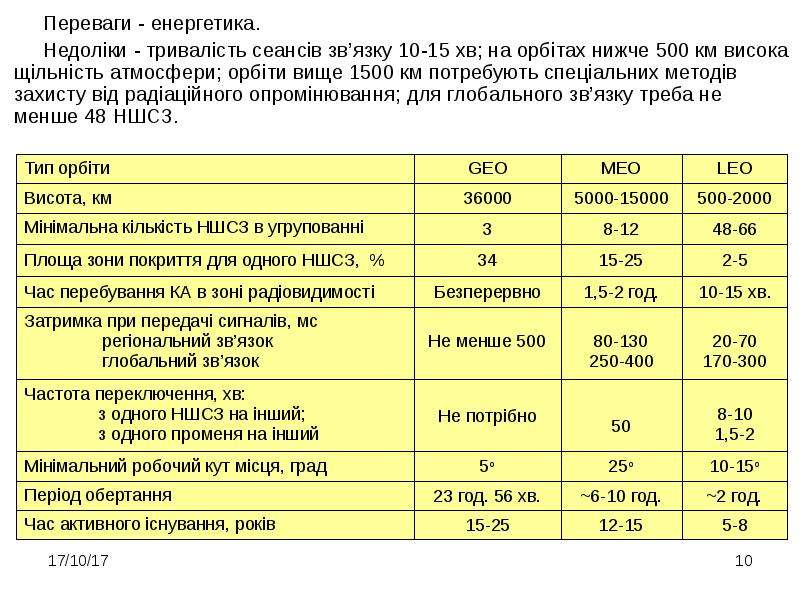

Переваги - енергетика. Недоліки - тривалість сеансів зв’язку 10-15 хв; на орбітах нижче 500 км висока щільність атмосфери; орбіти вище 1500 км потребують спеціальних методів захисту від радіаційного опромінювання; для глобального зв’язку треба не менше 48 НШСЗ.

Слайд 11

Описание слайда:

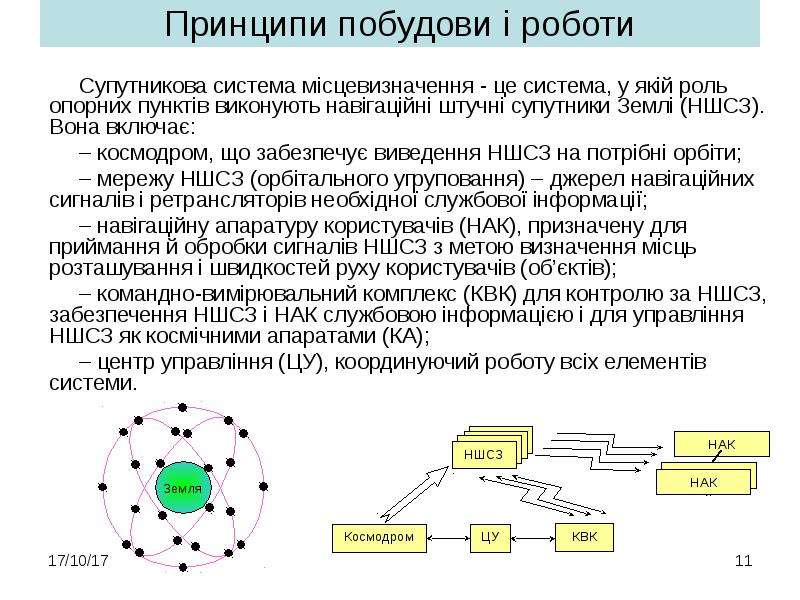

Принципи побудови і роботи Супутникова система місцевизначення - це система, у якій роль опорних пунктів виконують навігаційні штучні супутники Землі (НШСЗ). Вона включає: – космодром, що забезпечує виведення НШСЗ на потрібні орбіти; – мережу НШСЗ (орбітального угруповання) – джерел навігаційних сигналів і ретрансляторів необхідної службової інформації; – навігаційну апаратуру користувачів (НАК), призначену для приймання й обробки сигналів НШСЗ з метою визначення місць розташування і швидкостей руху користувачів (об’єктів); – командно-вимірювальний комплекс (КВК) для контролю за НШСЗ, забезпечення НШСЗ і НАК службовою інформацією і для управління НШСЗ як космічними апаратами (КА); – центр управління (ЦУ), координуючий роботу всіх елементів системи.

Слайд 12

Описание слайда:

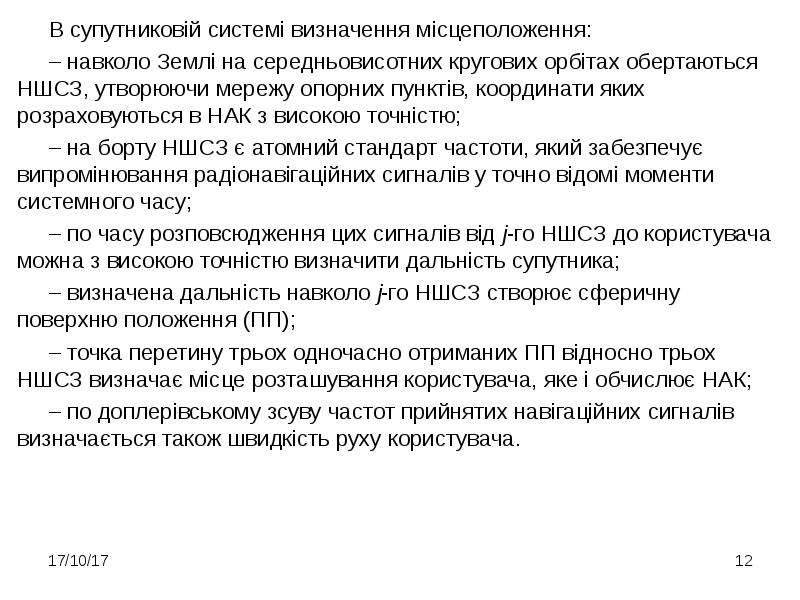

В супутниковій системі визначення місцеположення: В супутниковій системі визначення місцеположення: – навколо Землі на середньовисотних кругових орбітах обертаються НШСЗ, утворюючи мережу опорних пунктів, координати яких розраховуються в НАК з високою точністю; – на борту НШСЗ є атомний стандарт частоти, який забезпечує випромінювання радіонавігаційних сигналів у точно відомі моменти системного часу; – по часу розповсюдження цих сигналів від j-го НШСЗ до користувача можна з високою точністю визначити дальність супутника; – визначена дальність навколо j-го НШСЗ створює сферичну поверхню положення (ПП); – точка перетину трьох одночасно отриманих ПП відносно трьох НШСЗ визначає місце розташування користувача, яке і обчислює НАК; – по доплерівському зсуву частот прийнятих навігаційних сигналів визначається також швидкість руху користувача.

Слайд 13

Описание слайда:

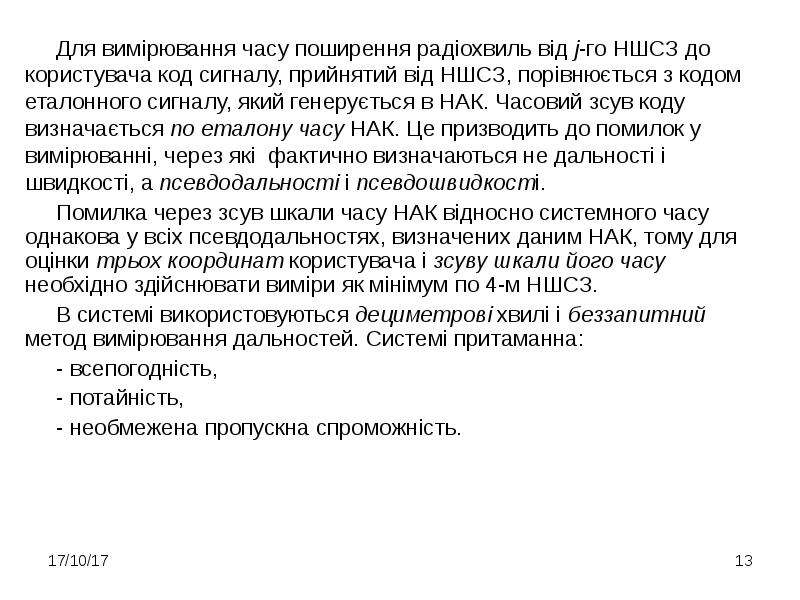

Для вимірювання часу поширення радіохвиль від j-го НШСЗ до користувача код сигналу, прийнятий від НШСЗ, порівнюється з кодом еталонного сигналу, який генерується в НАК. Часовий зсув коду визначається по еталону часу НАК. Це призводить до помилок у вимірюванні, через які фактично визначаються не дальності і швидкості, а псевдодальності і псевдошвидкості. Для вимірювання часу поширення радіохвиль від j-го НШСЗ до користувача код сигналу, прийнятий від НШСЗ, порівнюється з кодом еталонного сигналу, який генерується в НАК. Часовий зсув коду визначається по еталону часу НАК. Це призводить до помилок у вимірюванні, через які фактично визначаються не дальності і швидкості, а псевдодальності і псевдошвидкості. Помилка через зсув шкали часу НАК відносно системного часу однакова у всіх псевдодальностях, визначених даним НАК, тому для оцінки трьох координат користувача і зсуву шкали його часу необхідно здійснювати виміри як мінімум по 4-м НШСЗ. В системі використовуються дециметрові хвилі і беззапитний метод вимірювання дальностей. Системі притаманна: - всепогодність, - потайність, - необмежена пропускна спроможність.

Слайд 14

Описание слайда:

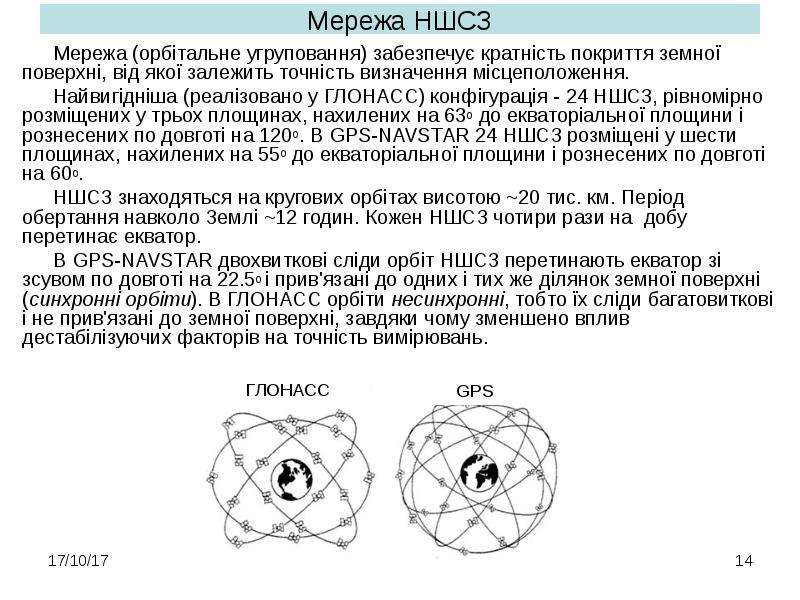

Мережа НШСЗ Мережа (орбітальне угруповання) забезпечує кратність покриття земної поверхні, від якої залежить точність визначення місцеположення. Найвигідніша (реалізовано у ГЛОНАСС) конфігурація - 24 НШСЗ, рівномірно розміщених у трьох площинах, нахилених на 63о до екваторіальної площини і рознесених по довготі на 120о. В GPS-NAVSTAR 24 НШСЗ розміщені у шести площинах, нахилених на 55о до екваторіальної площини і рознесених по довготі на 60о. НШСЗ знаходяться на кругових орбітах висотою ~20 тис. км. Період обертання навколо Землі ~12 годин. Кожен НШСЗ чотири рази на добу перетинає екватор. В GPS-NAVSTAR двохвиткові сліди орбіт НШСЗ перетинають екватор зі зсувом по довготі на 22.5о і прив'язані до одних і тих же ділянок земної поверхні (синхронні орбіти). В ГЛОНАСС орбіти несинхронні, тобто їх сліди багатовиткові і не прив'язані до земної поверхні, завдяки чому зменшено вплив дестабілізуючих факторів на точність вимірювань.

Слайд 15

Описание слайда:

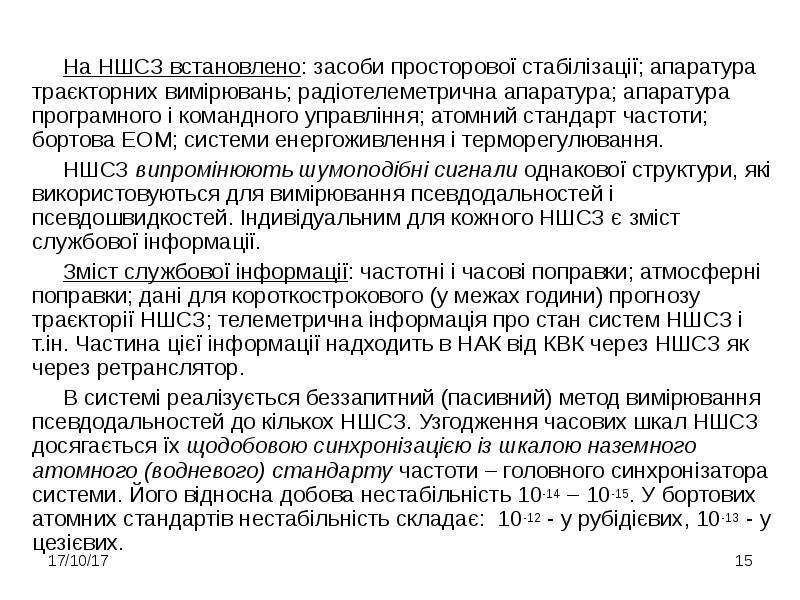

На НШСЗ встановлено: засоби просторової стабілізації; апаратура траєкторних вимірювань; радіотелеметрична апаратура; апаратура програмного і командного управління; атомний стандарт частоти; бортова ЕОМ; системи енергоживлення і терморегулювання. На НШСЗ встановлено: засоби просторової стабілізації; апаратура траєкторних вимірювань; радіотелеметрична апаратура; апаратура програмного і командного управління; атомний стандарт частоти; бортова ЕОМ; системи енергоживлення і терморегулювання. НШСЗ випромінюють шумоподібні сигнали однакової структури, які використовуються для вимірювання псевдодальностей і псевдошвидкостей. Індивідуальним для кожного НШСЗ є зміст службової інформації. Зміст службової інформації: частотні і часові поправки; атмосферні поправки; дані для короткострокового (у межах години) прогнозу траєкторії НШСЗ; телеметрична інформація про стан систем НШСЗ і т.ін. Частина цієї інформації надходить в НАК від КВК через НШСЗ як через ретранслятор. В системі реалізується беззапитний (пасивний) метод вимірювання псевдодальностей до кількох НШСЗ. Узгодження часових шкал НШСЗ досягається їх щодобовою синхронізацією із шкалою наземного атомного (водневого) стандарту частоти – головного синхронізатора системи. Його відносна добова нестабільність 10-14 – 10-15. У бортових атомних стандартів нестабільність складає: 10-12 - у рубідієвих, 10-13 - у цезієвих.

Слайд 16

Описание слайда:

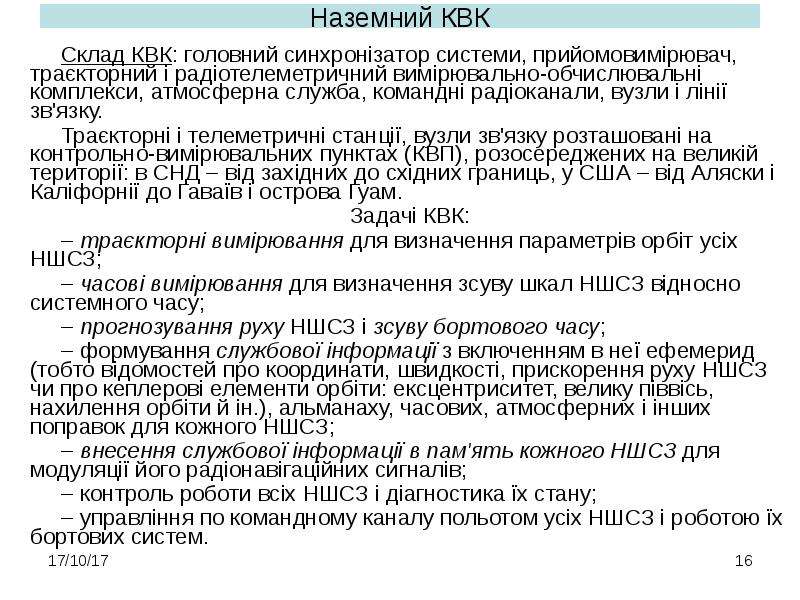

Наземний КВК Склад КВК: головний синхронізатор системи, прийомовимірювач, траєкторний і радіотелеметричний вимірювально-обчислювальні комплекси, атмосферна служба, командні радіоканали, вузли і лінії зв'язку. Траєкторні і телеметричні станції, вузли зв'язку розташовані на контрольно-вимірювальних пунктах (КВП), розосереджених на великій території: в СНД – від західних до східних границь, у США – від Аляски і Каліфорнії до Гаваїв і острова Гуам. Задачі КВК: – траєкторні вимірювання для визначення параметрів орбіт усіх НШСЗ; – часові вимірювання для визначення зсуву шкал НШСЗ відносно системного часу; – прогнозування руху НШСЗ і зсуву бортового часу; – формування службової інформації з включенням в неї ефемерид (тобто відомостей про координати, швидкості, прискорення руху НШСЗ чи про кеплерові елементи орбіти: ексцентриситет, велику піввісь, нахилення орбіти й ін.), альманаху, часових, атмосферних і інших поправок для кожного НШСЗ; – внесення службової інформації в пам'ять кожного НШСЗ для модуляції його радіонавігаційних сигналів; – контроль роботи всіх НШСЗ і діагностика їх стану; – управління по командному каналу польотом усіх НШСЗ і роботою їх бортових систем.

Слайд 17

Описание слайда:

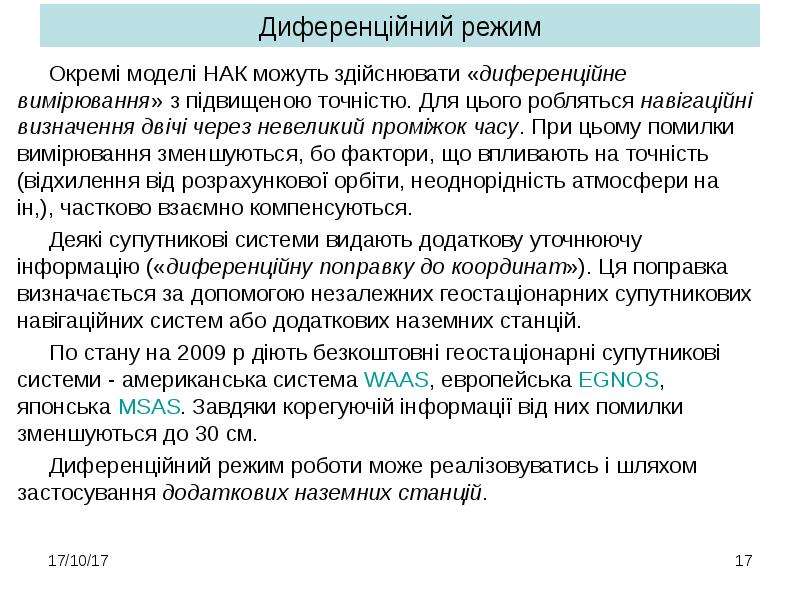

Диференційний режим Окремі моделі НАК можуть здійснювати «диференційне вимірювання» з підвищеною точністю. Для цього робляться навігаційні визначення двічі через невеликий проміжок часу. При цьому помилки вимірювання зменшуються, бо фактори, що впливають на точність (відхилення від розрахункової орбіти, неоднорідність атмосфери на ін,), частково взаємно компенсуються. Деякі супутникові системи видають додаткову уточнюючу інформацію («диференційну поправку до координат»). Ця поправка визначається за допомогою незалежних геостаціонарних супутникових навігаційних систем або додаткових наземних станцій. По стану на 2009 р діють безкоштовні геостаціонарні супутникові системи - американська система WAAS, европейська EGNOS, японська MSAS. Завдяки корегуючій інформації від них помилки зменшуються до 30 см. Диференційний режим роботи може реалізовуватись і шляхом застосування додаткових наземних станцій.

Слайд 18

Описание слайда:

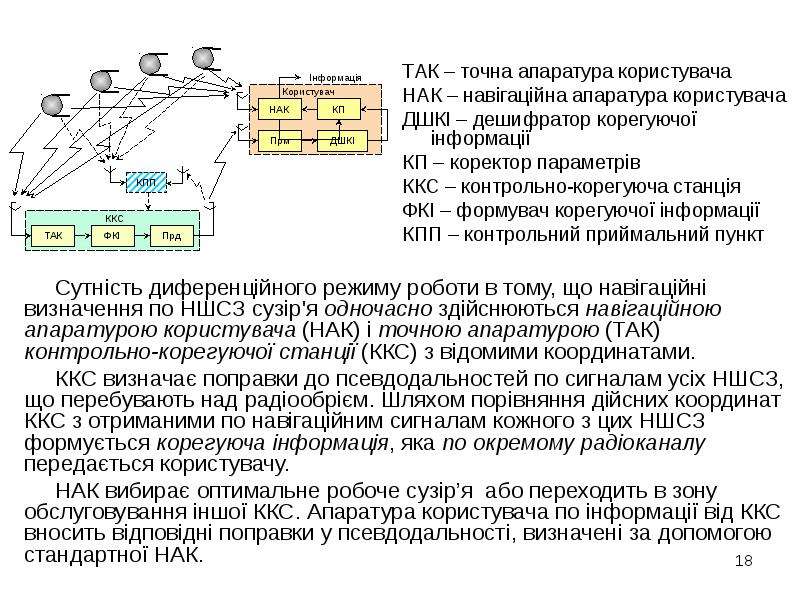

ТАК – точна апаратура користувача ТАК – точна апаратура користувача НАК – навігаційна апаратура користувача ДШКІ – дешифратор корегуючої інформації КП – коректор параметрів ККС – контрольно-корегуюча станція ФКІ – формувач корегуючої інформації КПП – контрольний приймальний пункт

Слайд 19

Описание слайда:

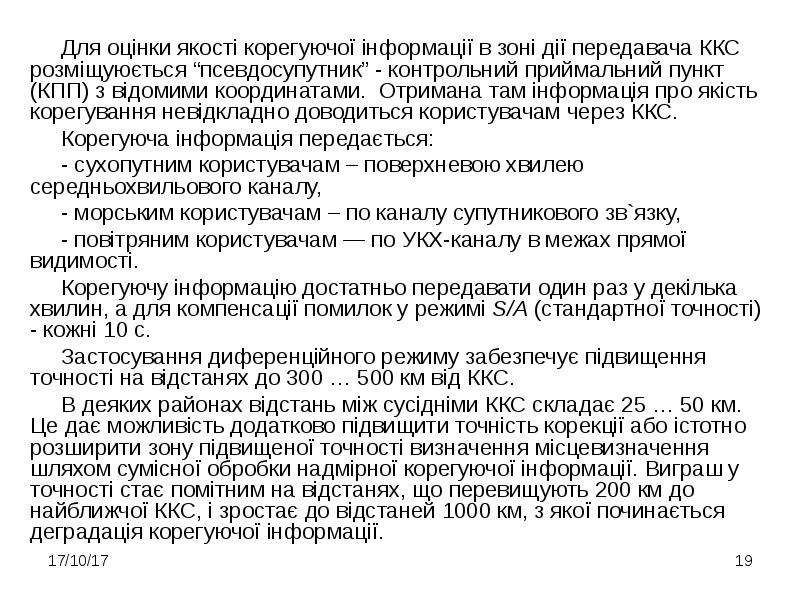

Для оцінки якості корегуючої інформації в зоні дії передавача ККС розміщуюється “псевдосупутник” - контрольний приймальний пункт (КПП) з відомими координатами. Отримана там інформація про якість корегування невідкладно доводиться користувачам через ККС. Для оцінки якості корегуючої інформації в зоні дії передавача ККС розміщуюється “псевдосупутник” - контрольний приймальний пункт (КПП) з відомими координатами. Отримана там інформація про якість корегування невідкладно доводиться користувачам через ККС. Корегуюча інформація передається: - сухопутним користувачам – поверхневою хвилею середньохвильового каналу, - морським користувачам – по каналу супутникового зв`язку, - повітряним користувачам — по УКХ-каналу в межах прямої видимості. Корегуючу інформацію достатньо передавати один раз у декілька хвилин, а для компенсації помилок у режимі S/A (стандартної точності) - кожні 10 с. Застосування диференційного режиму забезпечує підвищення точності на відстанях до 300 … 500 км від ККС. В деяких районах відстань між сусідніми ККС складає 25 … 50 км. Це дає можливість додатково підвищити точність корекції або істотно розширити зону підвищеної точності визначення місцевизначення шляхом сумісної обробки надмірної корегуючої інформації. Виграш у точності стає помітним на відстанях, що перевищують 200 км до найближчої ККС, і зростає до відстаней 1000 км, з якої починається деградація корегуючої інформації.

Слайд 20

Описание слайда:

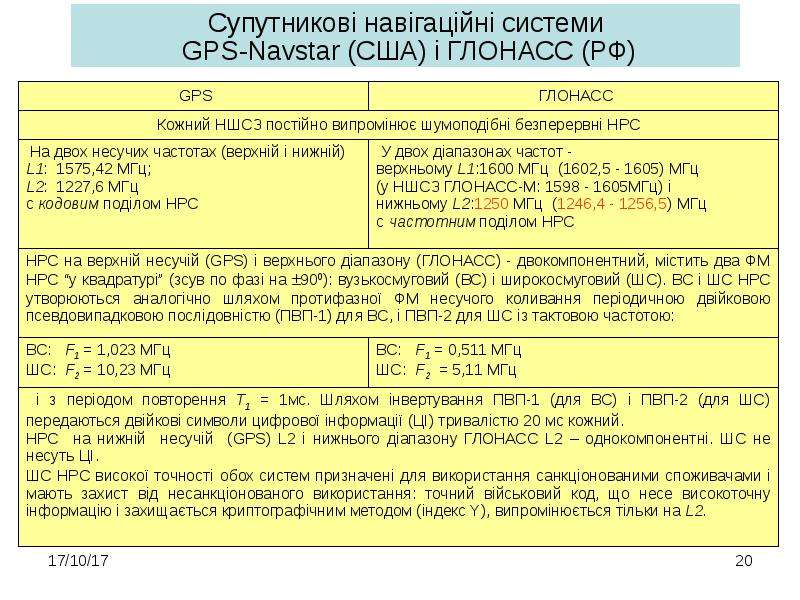

Супутникові навігаційні системи GPS-Navstar (США) і ГЛОНАСС (РФ)

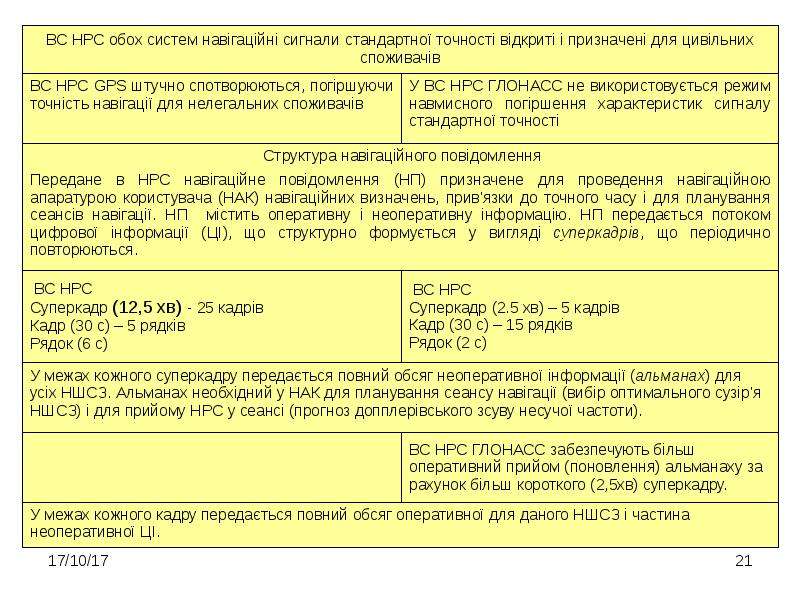

Слайд 21

Описание слайда:

Слайд 22

Описание слайда:

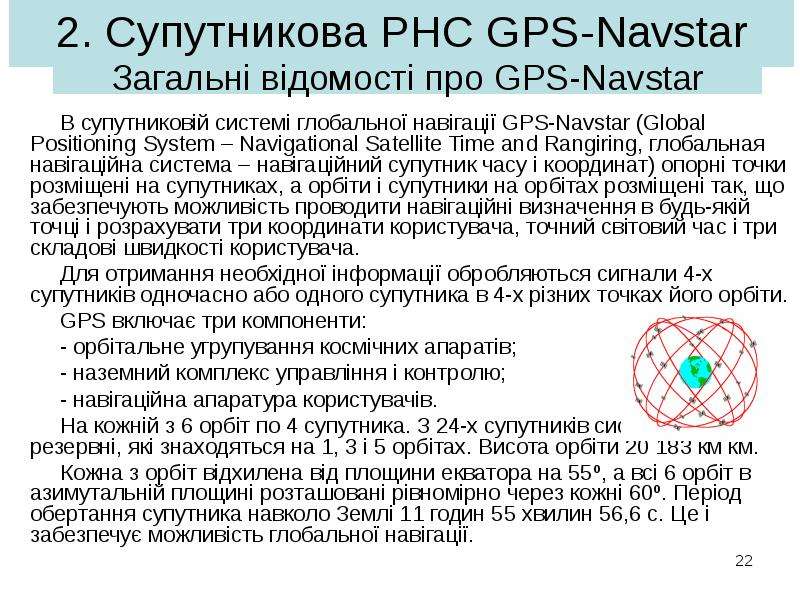

2. Супутникова РНС GPS-Navstar В супутниковій системі глобальної навігації GPS-Navstar (Global Positioning System – Navigational Satellite Time and Rangiring, глобальная навігаційна система – навігаційний супутник часу і координат) опорні точки розміщені на супутниках, а орбіти і супутники на орбітах розміщені так, що забезпечують можливість проводити навігаційні визначення в будь-якій точці і розрахувати три координати користувача, точний світовий час і три складові швидкості користувача. Для отримання необхідної інформації обробляються сигнали 4-х супутників одночасно або одного супутника в 4-х різних точках його орбіти. GPS включає три компоненти: - орбітальне угрупування космічних апаратів; - наземний комплекс управління і контролю; - навігаційна апаратура користувачів. На кожній з 6 орбіт по 4 супутника. З 24-х супутників системи 3 резервні, які знаходяться на 1, 3 і 5 орбітах. Висота орбіти 20 183 км км. Кожна з орбіт відхилена від площини екватора на 55º, а всі 6 орбіт в азимутальній площині розташовані рівномірно через кожні 60º. Період обертання супутника навколо Землі 11 годин 55 хвилин 56,6 с. Це і забезпечує можливість глобальної навігації.

Слайд 23

Описание слайда:

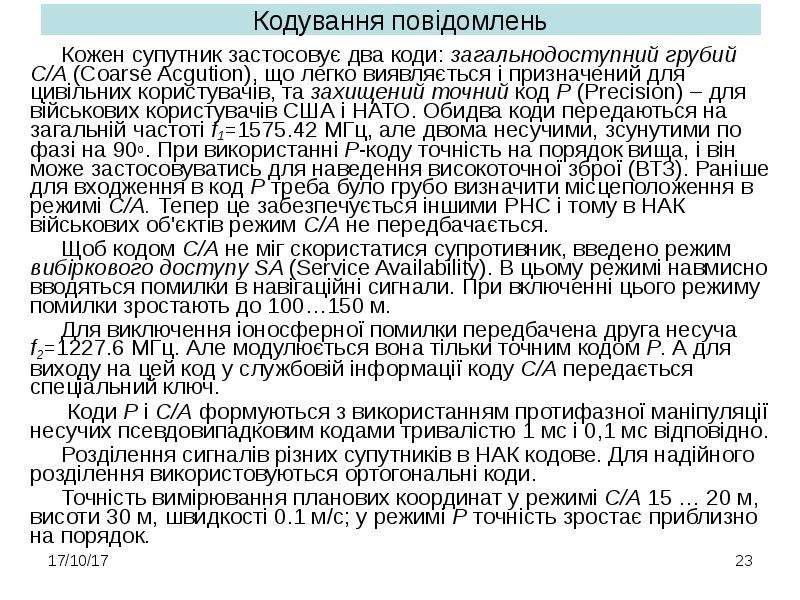

Кодування повідомлень Кожен супутник застосовує два коди: загальнодоступний грубий С/А (Coarse Acgution), що легко виявляється і призначений для цивільних користувачів, та захищений точний код Р (Precision) – для військових користувачів США і НАТО. Обидва коди передаються на загальній частоті f1=1575.42 МГц, але двома несучими, зсунутими по фазі на 90о. При використанні Р-коду точність на порядок вища, і він може застосовуватись для наведення високоточної зброї (ВТЗ). Раніше для входження в код Р треба було грубо визначити місцеположення в режимі С/А. Тепер це забезпечується іншими РНС і тому в НАК військових об'єктів режим С/А не передбачається. Щоб кодом С/А не міг скористатися супротивник, введено режим вибіркового доступу SA (Service Availability). В цьому режимі навмисно вводяться помилки в навігаційні сигнали. При включенні цього режиму помилки зростають до 100…150 м. Для виключення іоносферної помилки передбачена друга несуча f2=1227.6 МГц. Але модулюється вона тільки точним кодом Р. А для виходу на цей код у службовій інформації коду С/А передається спеціальний ключ. Коди Р і С/А формуються з використанням протифазної маніпуляції несучих псевдовипадковим кодами тривалістю 1 мс і 0,1 мс відповідно. Розділення сигналів різних супутників в НАК кодове. Для надійного розділення використовуються ортогональні коди. Точність вимірювання планових координат у режимі С/А 15 … 20 м, висоти 30 м, швидкості 0.1 м/с; у режимі Р точність зростає приблизно на порядок.

Слайд 24

Описание слайда:

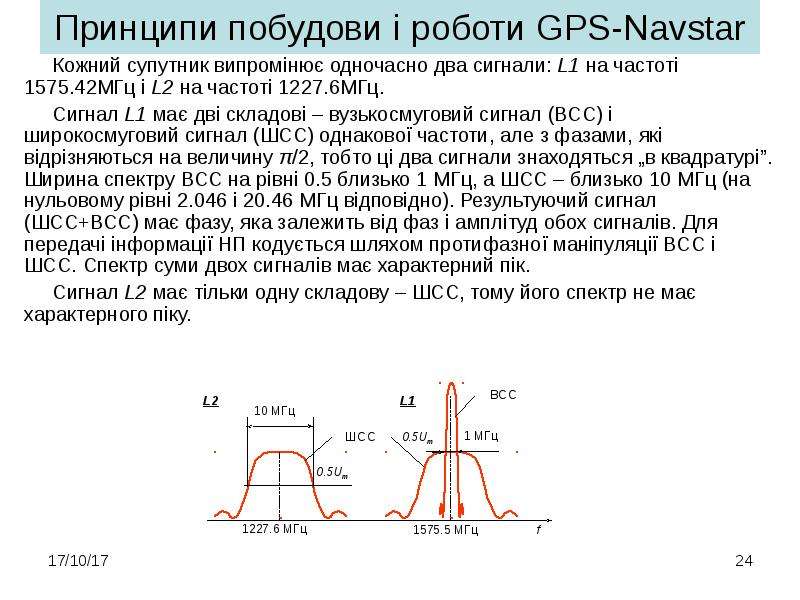

Принципи побудови і роботи GPS-Navstar Кожний супутник випромінює одночасно два сигнали: L1 на частоті 1575.42МГц і L2 на частоті 1227.6МГц. Сигнал L1 має дві складові – вузькосмуговий сигнал (ВСС) і широкосмуговий сигнал (ШСС) однакової частоти, але з фазами, які відрізняються на величину π/2, тобто ці два сигнали знаходяться „в квадратурі”. Ширина спектру ВСС на рівні 0.5 близько 1 МГц, а ШСС – близько 10 МГц (на нульовому рівні 2.046 і 20.46 МГц відповідно). Результуючий сигнал (ШСС+ВСС) має фазу, яка залежить від фаз і амплітуд обох сигналів. Для передачі інформації НП кодується шляхом протифазної маніпуляції ВСС і ШСС. Спектр суми двох сигналів має характерний пік. Сигнал L2 має тільки одну складову – ШСС, тому його спектр не має характерного піку.

Слайд 25

Описание слайда:

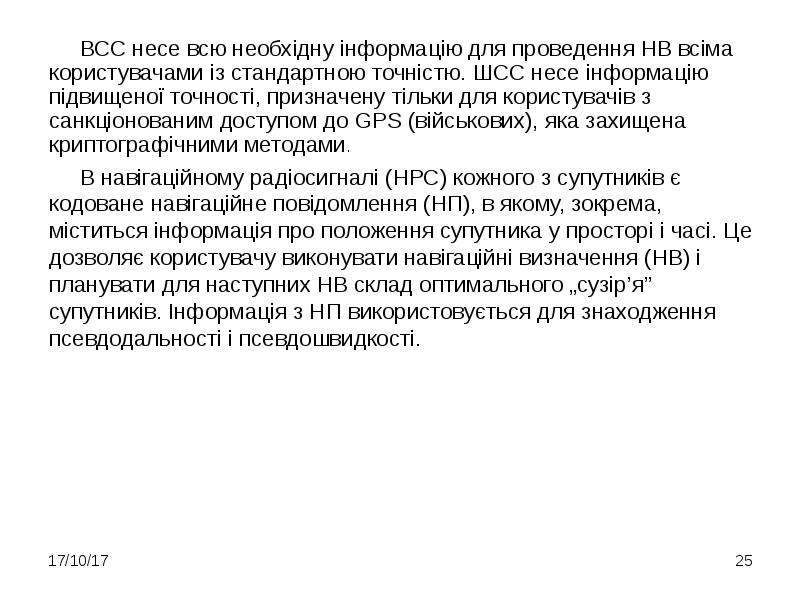

ВСС несе всю необхідну інформацію для проведення НВ всіма користувачами із стандартною точністю. ШСС несе інформацію підвищеної точності, призначену тільки для користувачів з санкціонованим доступом до GPS (військових), яка захищена криптографічними методами. ВСС несе всю необхідну інформацію для проведення НВ всіма користувачами із стандартною точністю. ШСС несе інформацію підвищеної точності, призначену тільки для користувачів з санкціонованим доступом до GPS (військових), яка захищена криптографічними методами. В навігаційному радіосигналі (НРС) кожного з супутників є кодоване навігаційне повідомлення (НП), в якому, зокрема, міститься інформація про положення супутника у просторі і часі. Це дозволяє користувачу виконувати навігаційні визначення (НВ) і планувати для наступних НВ склад оптимального „сузір’я” супутників. Інформація з НП використовується для знаходження псевдодальності і псевдошвидкості.

Слайд 26

Описание слайда:

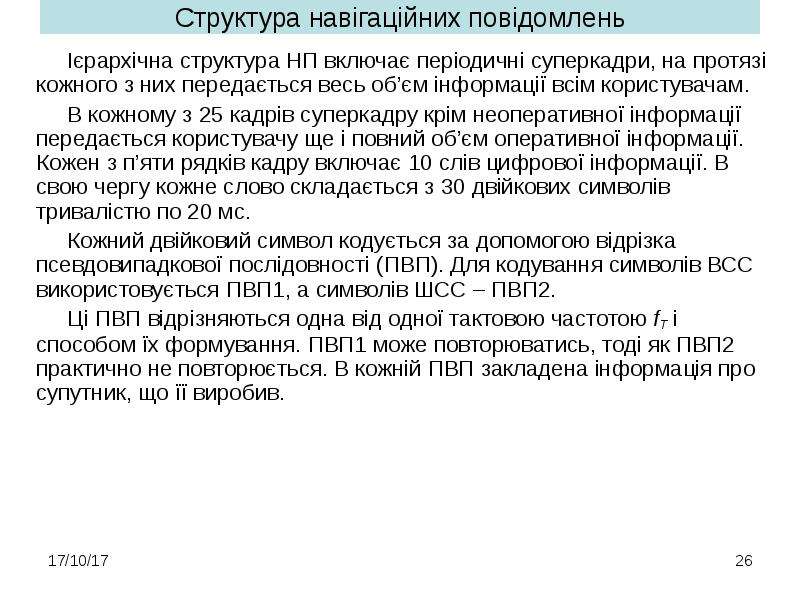

Структура навігаційних повідомлень Ієрархічна структура НП включає періодичні суперкадри, на протязі кожного з них передається весь об’єм інформації всім користувачам. В кожному з 25 кадрів суперкадру крім неоперативної інформації передається користувачу ще і повний об’єм оперативної інформації. Кожен з п’яти рядків кадру включає 10 слів цифрової інформації. В свою чергу кожне слово складається з 30 двійкових символів тривалістю по 20 мс. Кожний двійковий символ кодується за допомогою відрізка псевдовипадкової послідовності (ПВП). Для кодування символів ВСС використовується ПВП1, а символів ШСС – ПВП2. Ці ПВП відрізняються одна від одної тактовою частотою fТ і способом їх формування. ПВП1 може повторюватись, тоді як ПВП2 практично не повторюється. В кожній ПВП закладена інформація про супутник, що її виробив.

Слайд 27

Описание слайда:

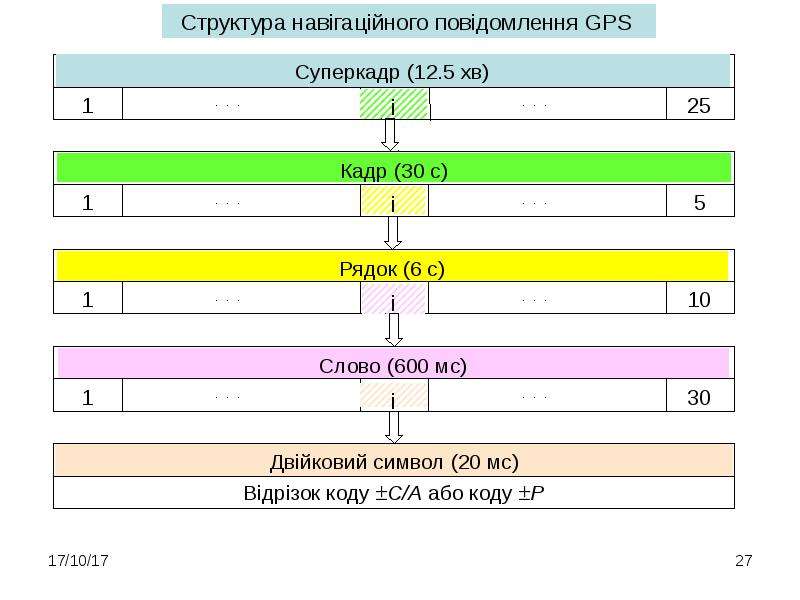

Структура навігаційного повідомлення GPS

Слайд 28

Описание слайда:

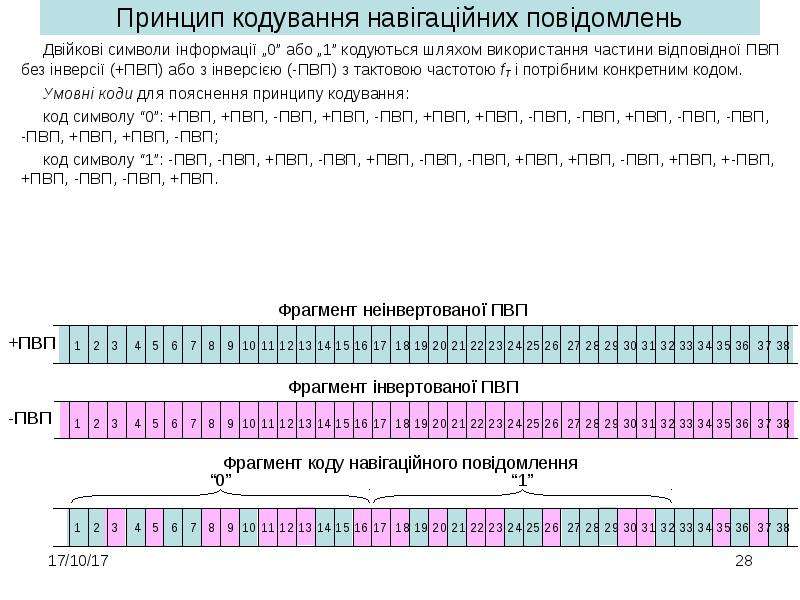

Принцип кодування навігаційних повідомлень Двійкові символи інформації „0” або „1” кодуються шляхом використання частини відповідної ПВП без інверсії (+ПВП) або з інверсією (-ПВП) з тактовою частотою fТ і потрібним конкретним кодом. Умовні коди для пояснення принципу кодування: код символу “0”: +ПВП, +ПВП, -ПВП, +ПВП, -ПВП, +ПВП, +ПВП, -ПВП, -ПВП, +ПВП, -ПВП, -ПВП, -ПВП, +ПВП, +ПВП, -ПВП; код символу “1”: -ПВП, -ПВП, +ПВП, -ПВП, +ПВП, -ПВП, -ПВП, +ПВП, +ПВП, -ПВП, +ПВП, +-ПВП, +ПВП, -ПВП, -ПВП, +ПВП.

Слайд 29

Описание слайда:

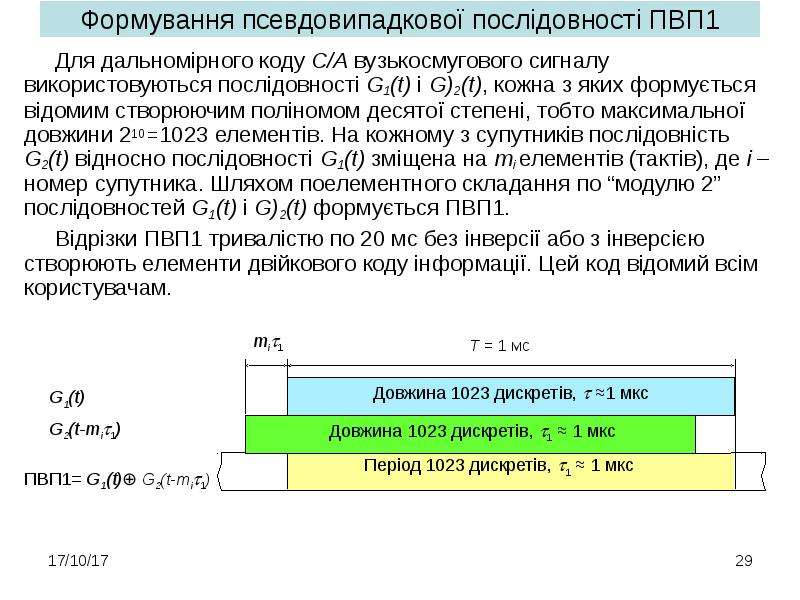

Формування псевдовипадкової послідовності ПВП1 Для дальномірного коду С/А вузькосмугового сигналу використовуються послідовності G1(t) і G)2(t), кожна з яких формується відомим створюючим поліномом десятої степені, тобто максимальної довжини 210=1023 елементів. На кожному з супутників послідовність G2(t) відносно послідовності G1(t) зміщена на mi елементів (тактів), де і – номер супутника. Шляхом поелементного складання по “модулю 2” послідовностей G1(t) і G)2(t) формується ПВП1. Відрізки ПВП1 тривалістю по 20 мс без інверсії або з інверсією створюють елементи двійкового коду інформації. Цей код відомий всім користувачам.

Слайд 30

Описание слайда:

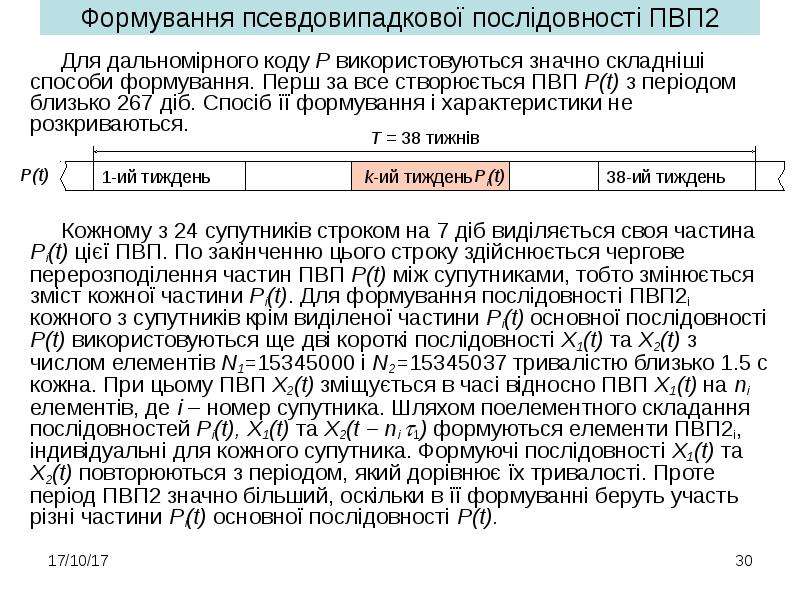

Формування псевдовипадкової послідовності ПВП2 Для дальномірного коду Р використовуються значно складніші способи формування. Перш за все створюється ПВП P(t) з періодом близько 267 діб. Спосіб її формування і характеристики не розкриваються. Кожному з 24 супутників строком на 7 діб виділяється своя частина Pi(t) цієї ПВП. По закінченню цього строку здійснюється чергове перерозподілення частин ПВП P(t) між супутниками, тобто змінюється зміст кожної частини Pi(t). Для формування послідовності ПВП2і кожного з супутників крім виділеної частини Pi(t) основної послідовності P(t) використовуються ще дві короткі послідовності X1(t) та X2(t) з числом елементів N1=15345000 i N2=15345037 тривалістю близько 1.5 с кожна. При цьому ПВП X2(t) зміщується в часі відносно ПВП X1(t) на ni елементів, де і – номер супутника. Шляхом поелементного складання послідовностей Pi(t), X1(t) та X2(t – ni 1) формуються елементи ПВП2і, індивідуальні для кожного супутника. Формуючі послідовності X1(t) та X2(t) повторюються з періодом, який дорівнює їх тривалості. Проте період ПВП2 значно більший, оскільки в її формуванні беруть участь різні частини Pi(t) основної послідовності P(t).

Слайд 31

Описание слайда:

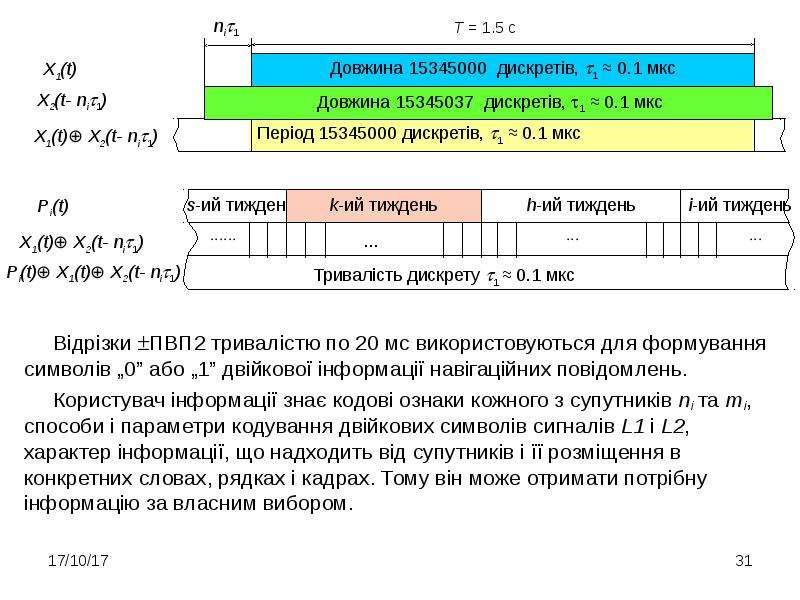

Відрізки ПВП2 тривалістю по 20 мс використовуються для формування символів „0” або „1” двійкової інформації навігаційних повідомлень. Відрізки ПВП2 тривалістю по 20 мс використовуються для формування символів „0” або „1” двійкової інформації навігаційних повідомлень. Користувач інформації знає кодові ознаки кожного з супутників ni та mi, способи і параметри кодування двійкових символів сигналів L1 i L2, характер інформації, що надходить від супутників і її розміщення в конкретних словах, рядках і кадрах. Тому він може отримати потрібну інформацію за власним вибором.

Слайд 32

Описание слайда:

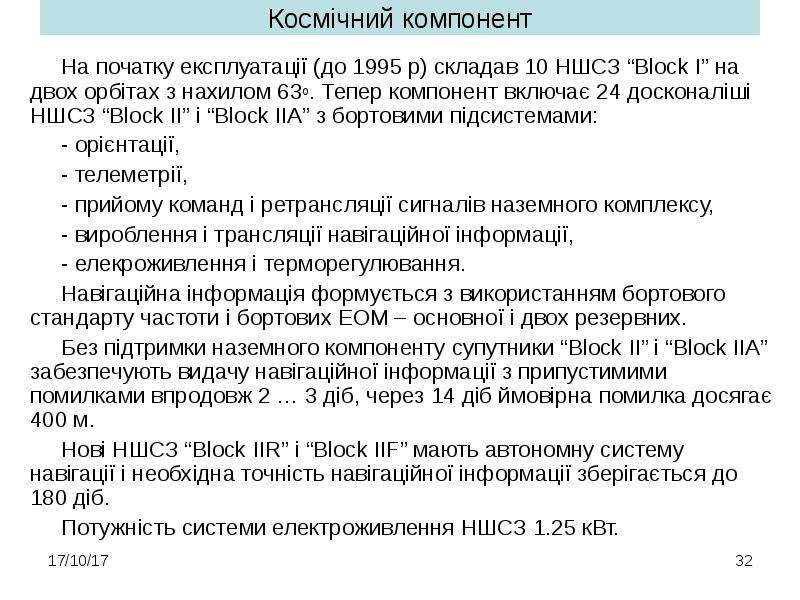

Космічний компонент На початку експлуатації (до 1995 р) складав 10 НШСЗ “Bloсk І” на двох орбітах з нахилом 63о. Тепер компонент включає 24 досконаліші НШСЗ “Bloсk ІІ” і “Bloсk ІІА” з бортовими підсистемами: - орієнтації, - телеметрії, - прийому команд і ретрансляції сигналів наземного комплексу, - вироблення і трансляції навігаційної інформації, - елекроживлення і терморегулювання. Навігаційна інформація формується з використанням бортового стандарту частоти і бортових ЕОМ – основної і двох резервних. Без підтримки наземного компоненту супутники “Block II” і “Bloсk ІІА” забезпечують видачу навігаційної інформації з припустимими помилками впродовж 2 … 3 діб, через 14 діб ймовірна помилка досягає 400 м. Нові НШСЗ “Block IIR” і “Block IIF” мають автономну систему навігації і необхідна точність навігаційної інформації зберігається до 180 діб. Потужність системи електроживлення НШСЗ 1.25 кВт.

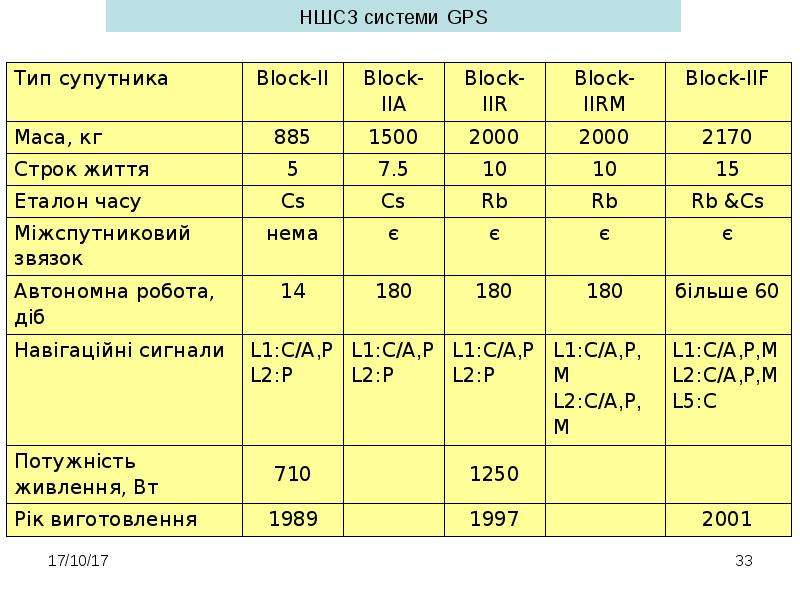

Слайд 33

Описание слайда:

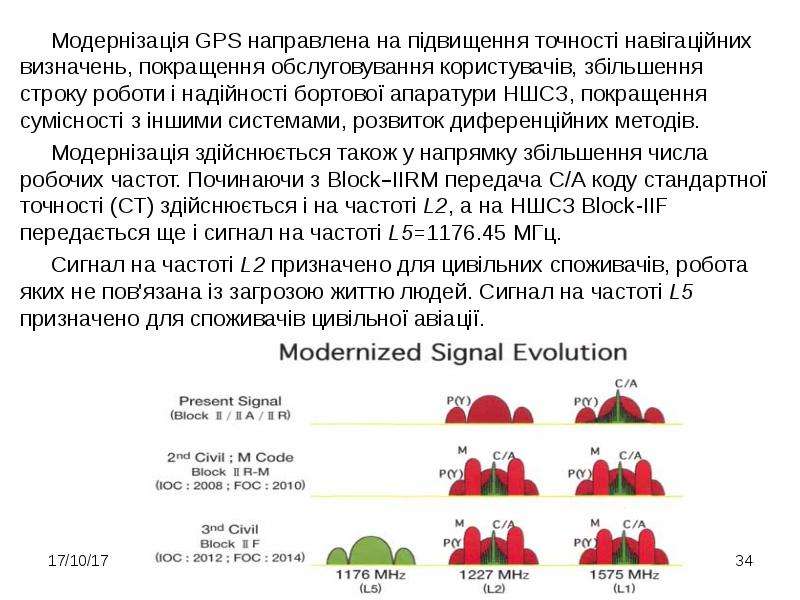

Слайд 34

Описание слайда:

Слайд 35

Описание слайда:

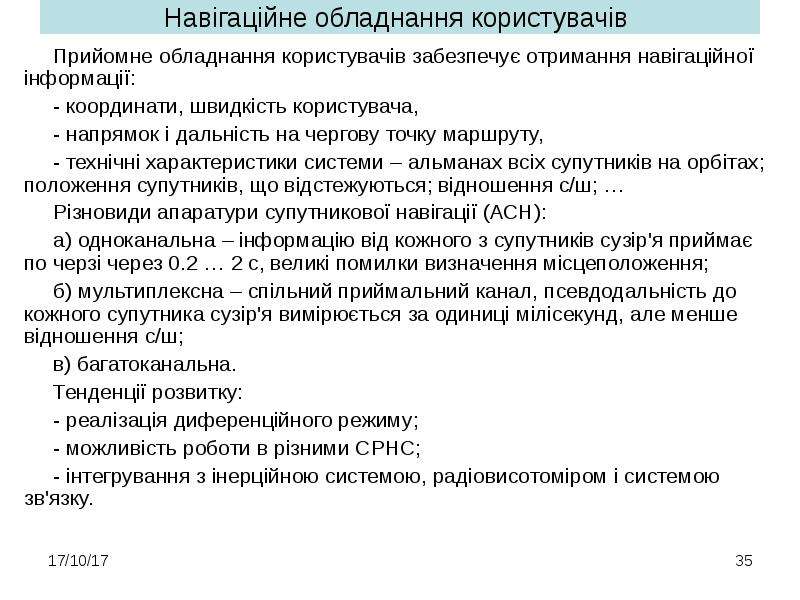

Навігаційне обладнання користувачів Прийомне обладнання користувачів забезпечує отримання навігаційної інформації: - координати, швидкість користувача, - напрямок і дальність на чергову точку маршруту, - технічні характеристики системи – альманах всіх супутників на орбітах; положення супутників, що відстежуються; відношення с/ш; … Різновиди апаратури супутникової навігації (АСН): а) одноканальна – інформацію від кожного з супутників сузір'я приймає по черзі через 0.2 … 2 с, великі помилки визначення місцеположення; б) мультиплексна – спільний приймальний канал, псевдодальність до кожного супутника сузір'я вимірюється за одиниці мілісекунд, але менше відношення с/ш; в) багатоканальна. Тенденції розвитку: - реалізація диференційного режиму; - можливість роботи в різними СРНС; - інтегрування з інерційною системою, радіовисотоміром і системою зв'язку.

Слайд 36

Описание слайда:

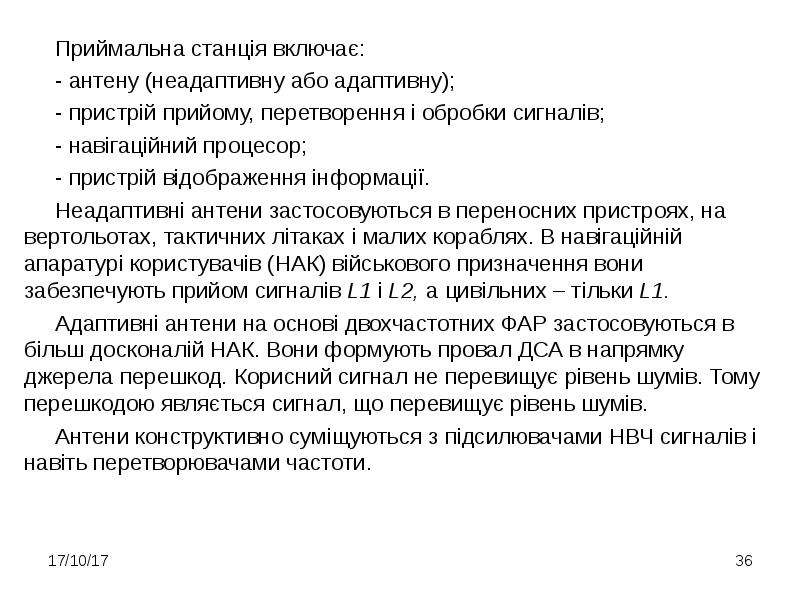

Приймальна станція включає: Приймальна станція включає: - антену (неадаптивну або адаптивну); - пристрій прийому, перетворення і обробки сигналів; - навігаційний процесор; - пристрій відображення інформації. Неадаптивні антени застосовуються в переносних пристроях, на вертольотах, тактичних літаках і малих кораблях. В навігаційній апаратурі користувачів (НАК) військового призначення вони забезпечують прийом сигналів L1 і L2, а цивільних – тільки L1. Адаптивні антени на основі двохчастотних ФАР застосовуються в більш досконалій НАК. Вони формують провал ДСА в напрямку джерела перешкод. Корисний сигнал не перевищує рівень шумів. Тому перешкодою являється сигнал, що перевищує рівень шумів. Антени конструктивно суміщуються з підсилювачами НВЧ сигналів і навіть перетворювачами частоти.

Слайд 37

Описание слайда:

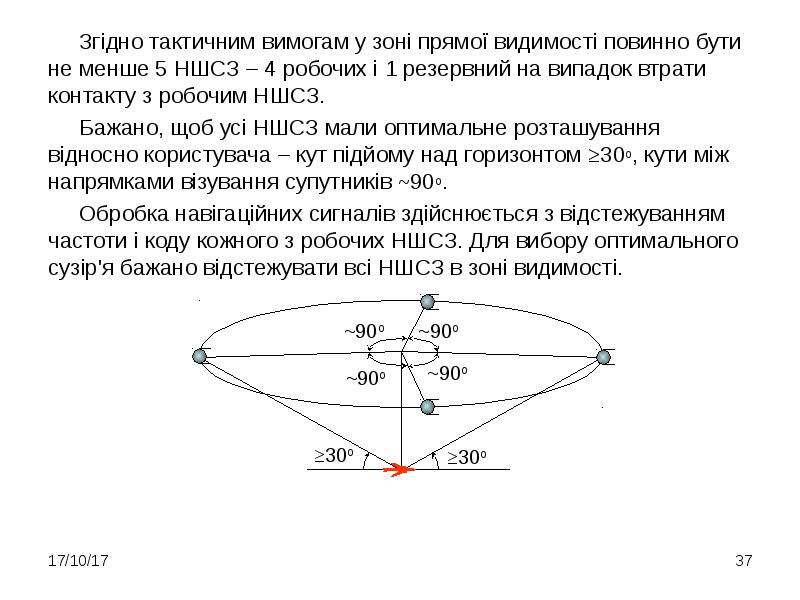

Згідно тактичним вимогам у зоні прямої видимості повинно бути не менше 5 НШСЗ – 4 робочих і 1 резервний на випадок втрати контакту з робочим НШСЗ. Згідно тактичним вимогам у зоні прямої видимості повинно бути не менше 5 НШСЗ – 4 робочих і 1 резервний на випадок втрати контакту з робочим НШСЗ. Бажано, щоб усі НШСЗ мали оптимальне розташування відносно користувача – кут підйому над горизонтом ≥30о, кути між напрямками візування супутників ~90о. Обробка навігаційних сигналів здійснюється з відстежуванням частоти і коду кожного з робочих НШСЗ. Для вибору оптимального сузір'я бажано відстежувати всі НШСЗ в зоні видимості.

Слайд 38

Описание слайда:

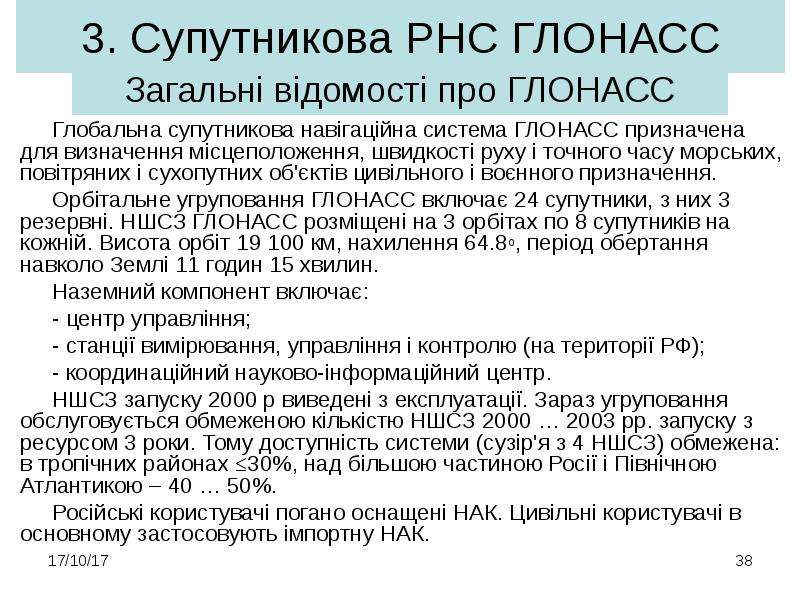

3. Супутникова РНС ГЛОНАСС Глобальна супутникова навігаційна система ГЛОНАСС призначена для визначення місцеположення, швидкості руху і точного часу морських, повітряних і сухопутних об'єктів цивільного і воєнного призначення. Орбітальне угруповання ГЛОНАСС включає 24 супутники, з них 3 резервні. НШСЗ ГЛОНАСС розміщені на 3 орбітах по 8 супутників на кожній. Висота орбіт 19 100 км, нахилення 64.8о, період обертання навколо Землі 11 годин 15 хвилин. Наземний компонент включає: - центр управління; - станції вимірювання, управління і контролю (на території РФ); - координаційний науково-інформаційний центр. НШСЗ запуску 2000 р виведені з експлуатації. Зараз угруповання обслуговується обмеженою кількістю НШСЗ 2000 … 2003 рр. запуску з ресурсом 3 роки. Тому доступність системи (сузір'я з 4 НШСЗ) обмежена: в тропічних районах ≤30%, над більшою частиною Росії і Північною Атлантикою – 40 … 50%. Російські користувачі погано оснащені НАК. Цивільні користувачі в основному застосовують імпортну НАК.

Слайд 39

Описание слайда:

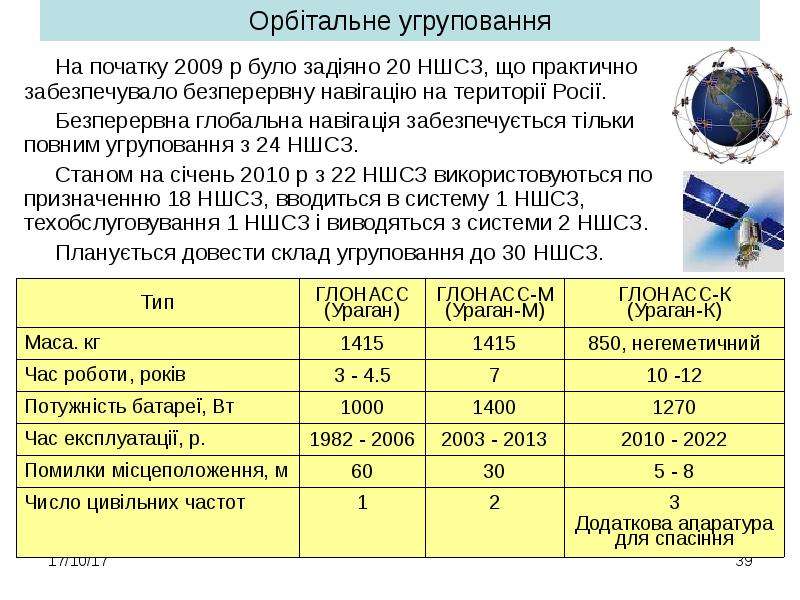

Орбітальне угруповання На початку 2009 р було задіяно 20 НШСЗ, що практично забезпечувало безперервну навігацію на території Росії. Безперервна глобальна навігація забезпечується тільки повним угруповання з 24 НШСЗ. Станом на січень 2010 р з 22 НШСЗ використовуються по призначенню 18 НШСЗ, вводиться в систему 1 НШСЗ, техобслуговування 1 НШСЗ і виводяться з системи 2 НШСЗ. Планується довести склад угруповання до 30 НШСЗ.

Слайд 40

Описание слайда:

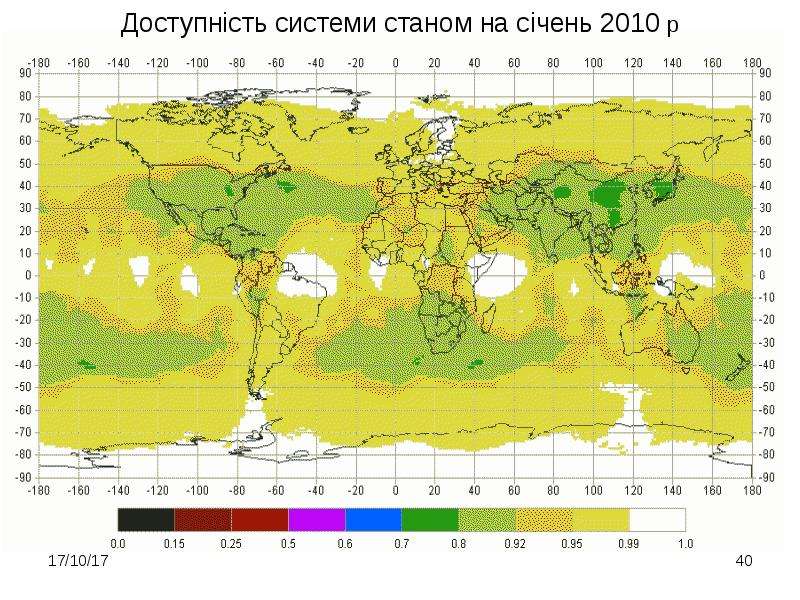

Доступність системи станом на січень 2010 р Доступність системи станом на січень 2010 р

Слайд 41

Описание слайда:

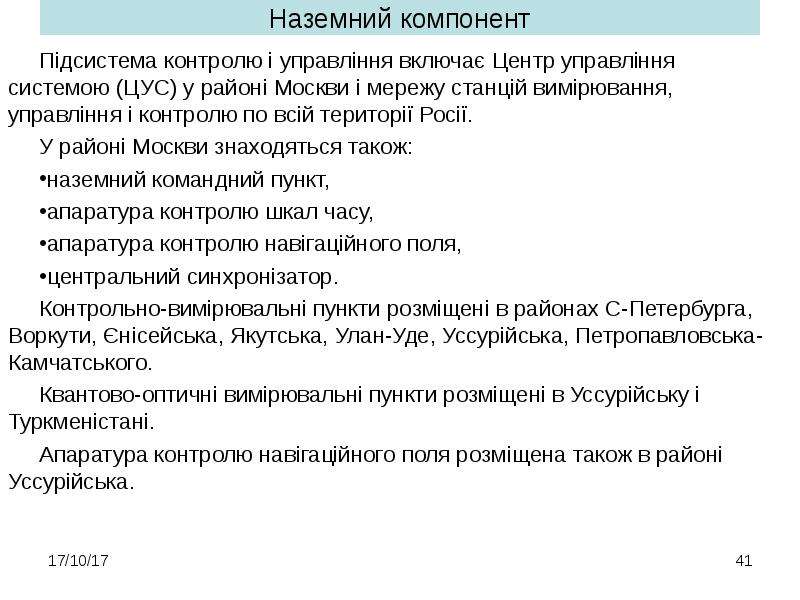

Наземний компонент Підсистема контролю і управління включає Центр управління системою (ЦУС) у районі Москви і мережу станцій вимірювання, управління і контролю по всій території Росії. У районі Москви знаходяться також: наземний командний пункт, апаратура контролю шкал часу, апаратура контролю навігаційного поля, центральний синхронізатор. Контрольно-вимірювальні пункти розміщені в районах С-Петербурга, Воркути, Єнісейська, Якутська, Улан-Уде, Уссурійська, Петропавловська-Камчатського. Квантово-оптичні вимірювальні пункти розміщені в Уссурійську і Туркменістані. Апаратура контролю навігаційного поля розміщена також в районі Уссурійська.

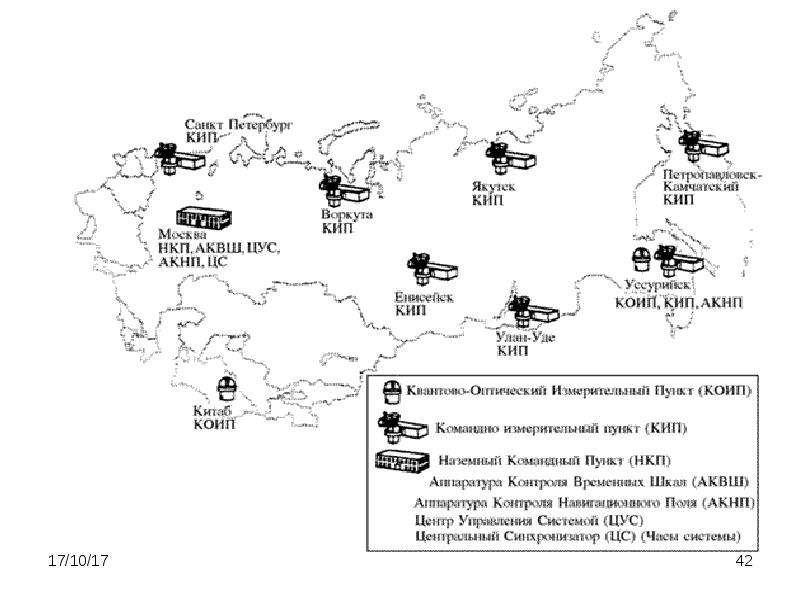

Слайд 42

Описание слайда:

Слайд 43

Описание слайда:

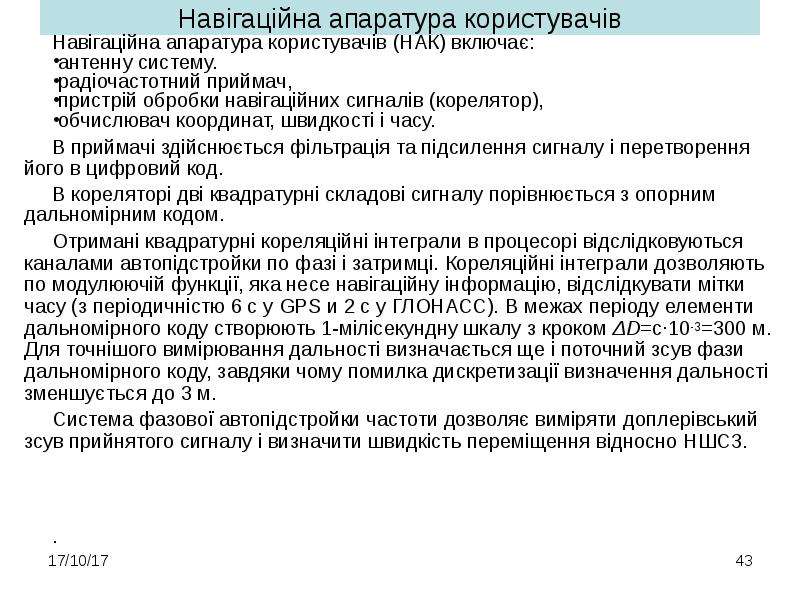

Навігаційна апаратура користувачів Навігаційна апаратура користувачів (НАК) включає: антенну систему. радіочастотний приймач, пристрій обробки навігаційних сигналів (корелятор), обчислювач координат, швидкості і часу. В приймачі здійснюється фільтрація та підсилення сигналу і перетворення його в цифровий код. В кореляторі дві квадратурні складові сигналу порівнюється з опорним дальномірним кодом. Отримані квадратурні кореляційні інтеграли в процесорі відслідковуються каналами автопідстройки по фазі і затримці. Кореляційні інтеграли дозволяють по модулюючій функції, яка несе навігаційну інформацію, відслідкувати мітки часу (з періодичністю 6 с у GPS и 2 с у ГЛОНАСС). В межах періоду елементи дальномірного коду створюють 1-мілісекундну шкалу з кроком ΔD=с·10-3=300 м. Для точнішого вимірювання дальності визначається ще і поточний зсув фази дальномірного коду, завдяки чому помилка дискретизації визначення дальності зменшується до 3 м. Система фазової автопідстройки частоти дозволяє виміряти доплерівський зсув прийнятого сигналу і визначити швидкість переміщення відносно НШСЗ. .

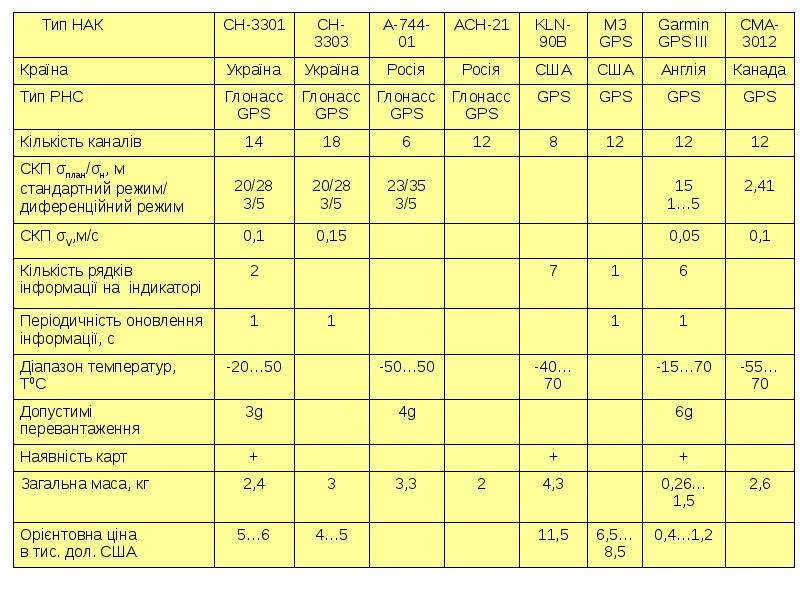

Слайд 44

Описание слайда:

Слайд 45

Описание слайда:

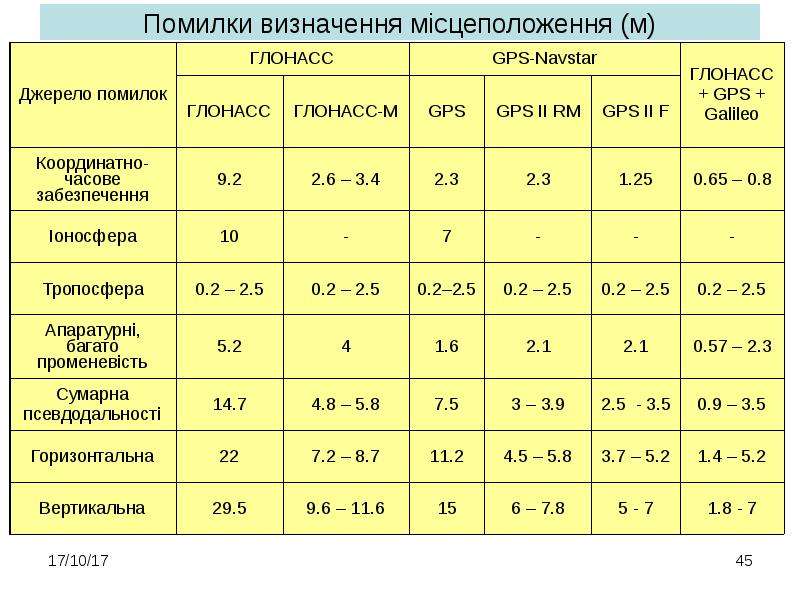

Помилки визначення місцеположення (м)

Слайд 46

Описание слайда:

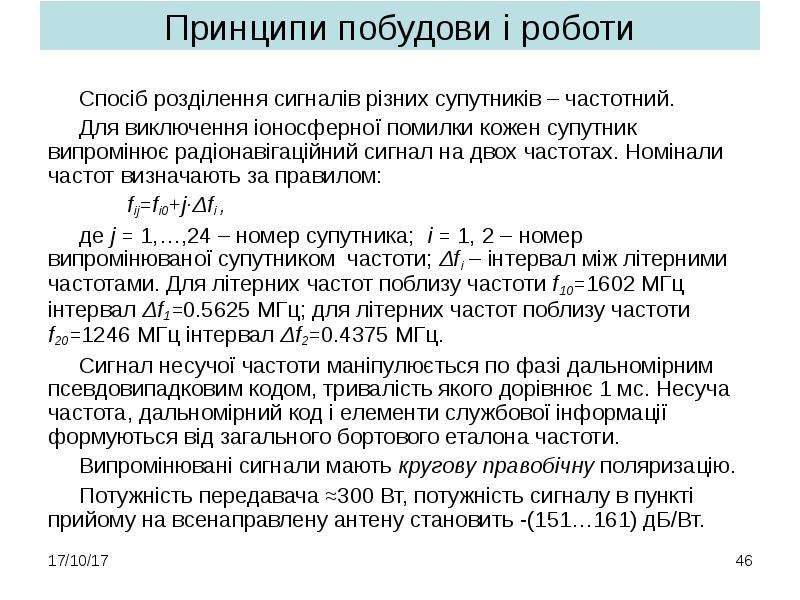

Принципи побудови і роботи Спосіб розділення сигналів різних супутників – частотний. Для виключення іоносферної помилки кожен супутник випромінює радіонавігаційний сигнал на двох частотах. Номінали частот визначають за правилом: fij=fi0+j·Δfi , де j = 1,…,24 – номер супутника; i = 1, 2 – номер випромінюваної супутником частоти; Δfi – інтервал між літерними частотами. Для літерних частот поблизу частоти f10=1602 МГц інтервал Δf1=0.5625 МГц; для літерних частот поблизу частоти f20=1246 МГц інтервал Δf2=0.4375 МГц. Сигнал несучої частоти маніпулюється по фазі дальномірним псевдовипадковим кодом, тривалість якого дорівнює 1 мс. Несуча частота, дальномірний код і елементи службової інформації формуються від загального бортового еталона частоти. Випромінювані сигнали мають кругову правобічну поляризацію. Потужність передавача ≈300 Вт, потужність сигналу в пункті прийому на всенаправлену антену становить -(151…161) дБ/Вт.

Слайд 47

Описание слайда:

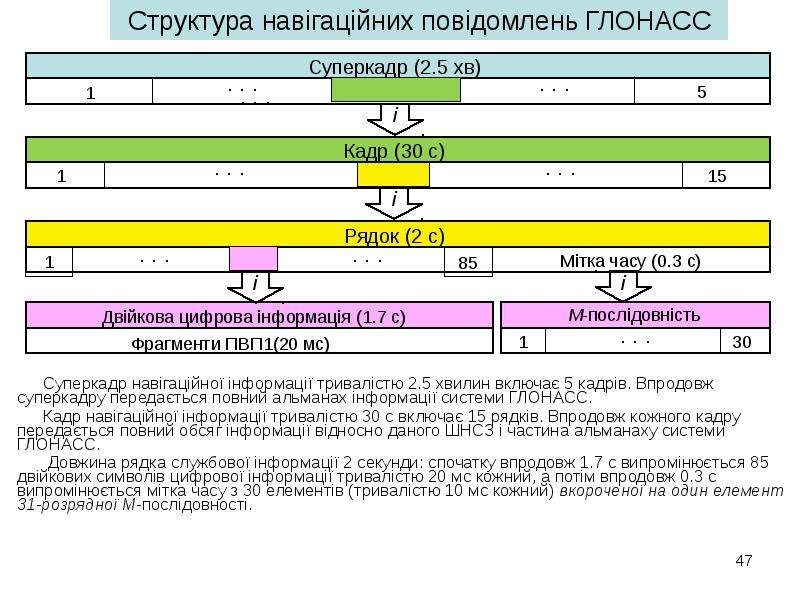

Структура навігаційних повідомлень ГЛОНАСС Суперкадр навігаційної інформації тривалістю 2.5 хвилин включає 5 кадрів. Впродовж суперкадру передається повний альманах інформації системи ГЛОНАСС. Кадр навігаційної інформації тривалістю 30 с включає 15 рядків. Впродовж кожного кадру передається повний обсяг інформації відносно даного ШНСЗ і частина альманаху системи ГЛОНАСС. Довжина рядка службової інформації 2 секунди: спочатку впродовж 1.7 с випромінюється 85 двійкових символів цифрової інформації тривалістю 20 мс кожний, а потім впродовж 0.3 с випромінюється мітка часу з 30 елементів (тривалістю 10 мс кожний) вкороченої на один елемент 31-розрядної М-послідовності.

Слайд 48

Описание слайда:

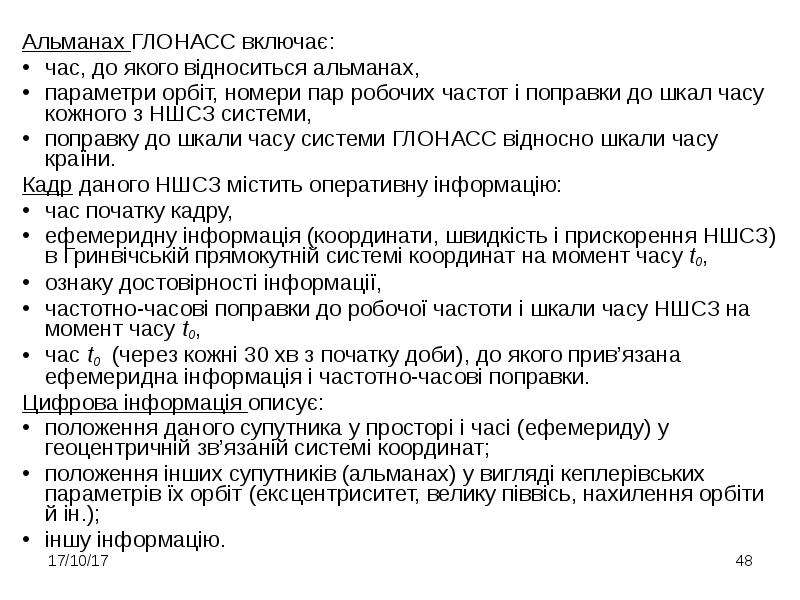

Альманах ГЛОНАСС включає: Альманах ГЛОНАСС включає: час, до якого відноситься альманах, параметри орбіт, номери пар робочих частот і поправки до шкал часу кожного з НШСЗ системи, поправку до шкали часу системи ГЛОНАСС відносно шкали часу країни. Кадр даного НШСЗ містить оперативну інформацію: час початку кадру, ефемеридну інформація (координати, швидкість і прискорення НШСЗ) в Гринвічській прямокутній системі координат на момент часу t0, ознаку достовірності інформації, частотно-часові поправки до робочої частоти і шкали часу НШСЗ на момент часу t0, час t0 (через кожні 30 хв з початку доби), до якого прив’язана ефемеридна інформація і частотно-часові поправки. Цифрова інформація описує: положення даного супутника у просторі і часі (ефемериду) у геоцентричній зв’язаній системі координат; положення інших супутників (альманах) у вигляді кеплерівських параметрів їх орбіт (ексцентриситет, велику піввісь, нахилення орбіти й ін.); іншу інформацію.

Слайд 49

Описание слайда:

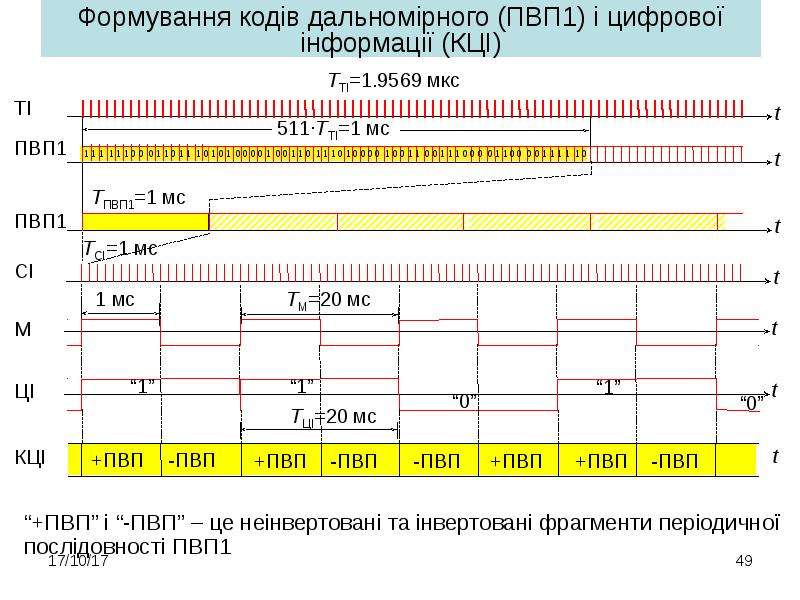

Формування кодів дальномірного (ПВП1) і цифрової інформації (КЦІ) “+ПВП” і “-ПВП” – це неінвертовані та інвертовані фрагменти періодичної послідовності ПВП1

Слайд 50

Описание слайда:

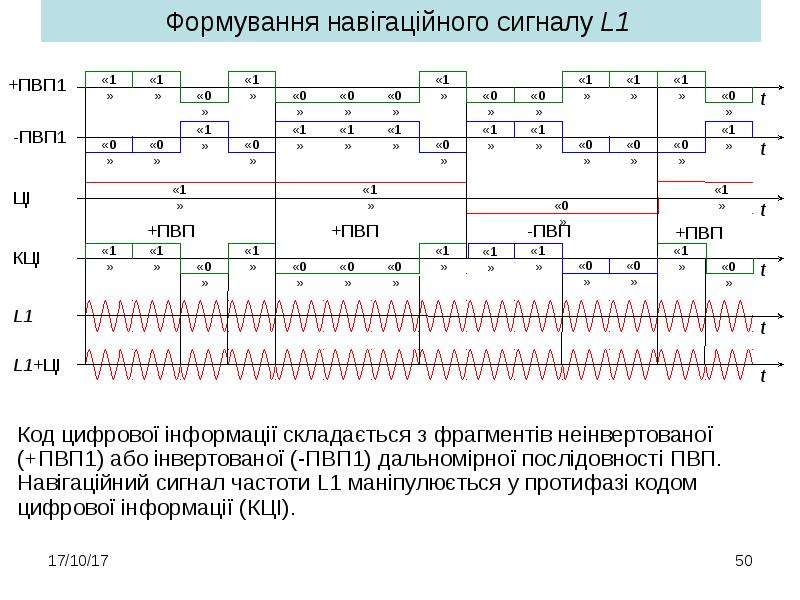

Формування навігаційного сигналу L1 Код цифрової інформації складається з фрагментів неінвертованої (+ПВП1) або інвертованої (-ПВП1) дальномірної послідовності ПВП. Навігаційний сигнал частоти L1 маніпулюється у протифазі кодом цифрової інформації (КЦІ).

Слайд 51

Описание слайда:

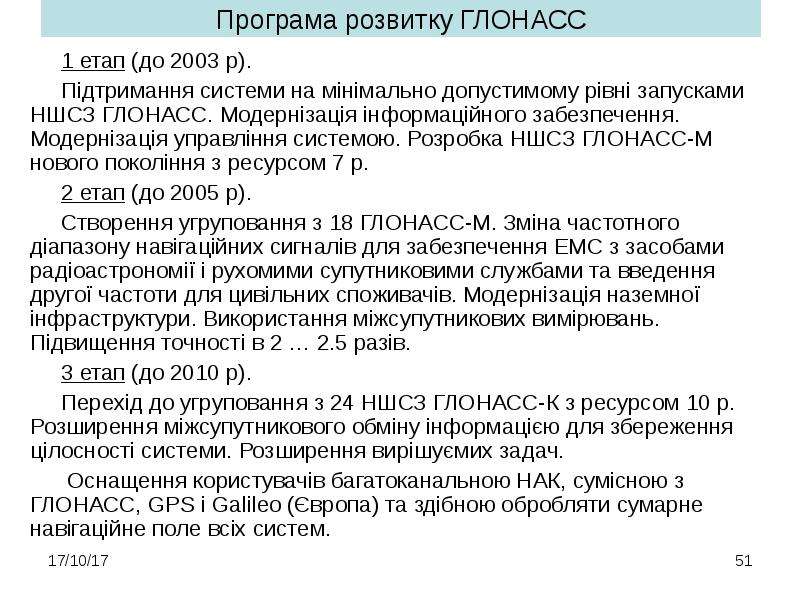

Програма розвитку ГЛОНАСС 1 етап (до 2003 р). Підтримання системи на мінімально допустимому рівні запусками НШСЗ ГЛОНАСС. Модернізація інформаційного забезпечення. Модернізація управління системою. Розробка НШСЗ ГЛОНАСС-М нового покоління з ресурсом 7 р. 2 етап (до 2005 р). Створення угруповання з 18 ГЛОНАСС-М. Зміна частотного діапазону навігаційних сигналів для забезпечення ЕМС з засобами радіоастрономії і рухомими супутниковими службами та введення другої частоти для цивільних споживачів. Модернізація наземної інфраструктури. Використання міжсупутникових вимірювань. Підвищення точності в 2 … 2.5 разів. 3 етап (до 2010 р). Перехід до угруповання з 24 НШСЗ ГЛОНАСС-К з ресурсом 10 р. Розширення міжсупутникового обміну інформацією для збереження цілосності системи. Розширення вирішуємих задач. Оснащення користувачів багатоканальною НАК, сумісною з ГЛОНАСС, GPS і Galileo (Європа) та здібною обробляти сумарне навігаційне поле всіх систем.

Слайд 52

Описание слайда:

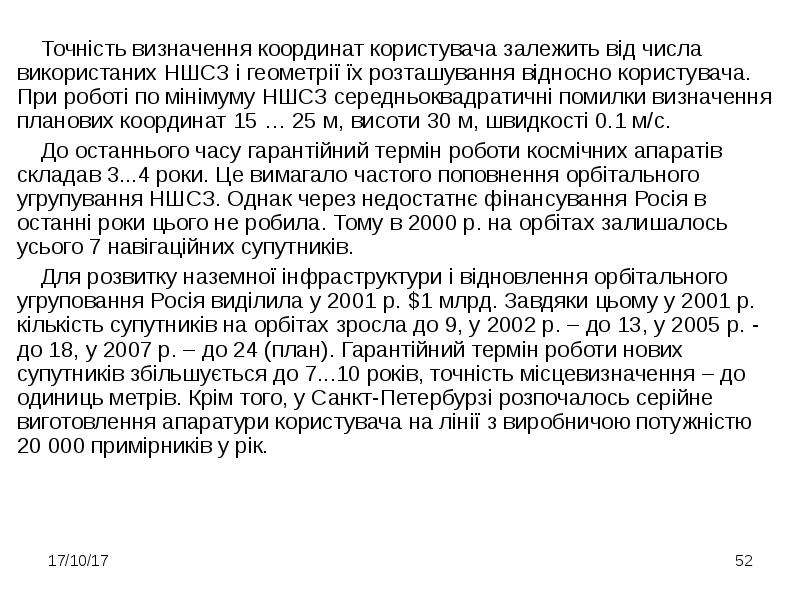

Точність визначення координат користувача залежить від числа використаних НШСЗ і геометрії їх розташування відносно користувача. При роботі по мінімуму НШСЗ середньоквадратичні помилки визначення планових координат 15 … 25 м, висоти 30 м, швидкості 0.1 м/с. Точність визначення координат користувача залежить від числа використаних НШСЗ і геометрії їх розташування відносно користувача. При роботі по мінімуму НШСЗ середньоквадратичні помилки визначення планових координат 15 … 25 м, висоти 30 м, швидкості 0.1 м/с. До останнього часу гарантійний термін роботи космічних апаратів складав 3...4 роки. Це вимагало частого поповнення орбітального угрупування НШСЗ. Однак через недостатнє фінансування Росія в останні роки цього не робила. Тому в 2000 р. на орбітах залишалось усього 7 навігаційних супутників. Для розвитку наземної інфраструктури і відновлення орбітального угруповання Росія виділила у 2001 р. $1 млрд. Завдяки цьому у 2001 р. кількість супутників на орбітах зросла до 9, у 2002 р. – до 13, у 2005 р. - до 18, у 2007 р. – до 24 (план). Гарантійний термін роботи нових супутників збільшується до 7...10 років, точність місцевизначення – до одиниць метрів. Крім того, у Санкт-Петербурзі розпочалось серійне виготовлення апаратури користувача на лінії з виробничою потужністю 20 000 примірників у рік.

Слайд 53

Описание слайда:

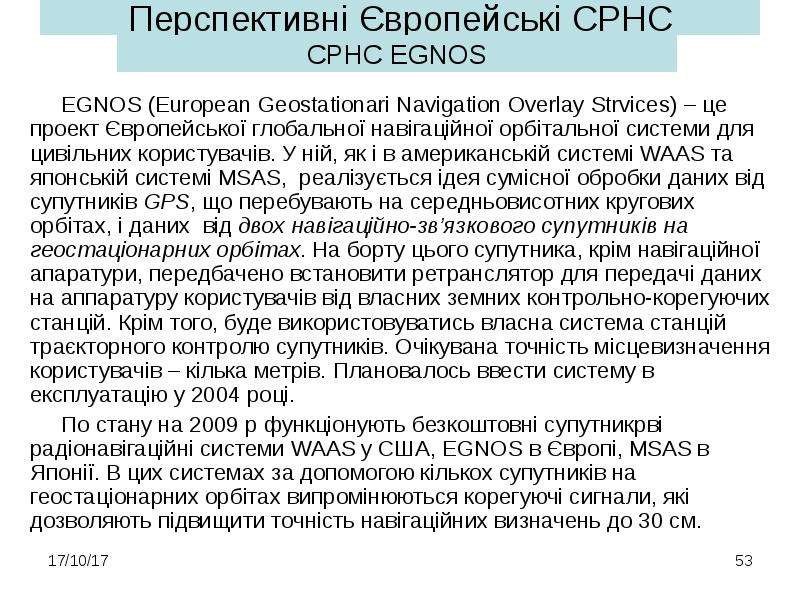

Перспективні Європейські СРНС EGNOS (European Geostationari Navigation Overlay Strvices) – це проект Європейської глобальної навігаційної орбітальної системи для цивільних користувачів. У ній, як і в американській системі WAAS та японській системі MSAS, реалізується ідея сумісної обробки даних від супутників GPS, що перебувають на середньовисотних кругових орбітах, і даних від двох навігаційно-зв’язкового супутників на геостаціонарних орбітах. На борту цього супутника, крім навігаційної апаратури, передбачено встановити ретранслятор для передачі даних на аппаратуру користувачів від власних земних контрольно-корегуючих станцій. Крім того, буде використовуватись власна система станцій траєкторного контролю супутників. Очікувана точність місцевизначення користувачів – кілька метрів. Плановалось ввести систему в експлуатацію у 2004 році. По стану на 2009 р функціонують безкоштовні супутникрві радіонавігаційні системи WAAS у США, EGNOS в Європі, MSAS в Японії. В цих системах за допомогою кількох супутників на геостаціонарних орбітах випромінюються корегуючі сигнали, які дозволяють підвищити точність навігаційних визначень до 30 см.

Слайд 54

Описание слайда:

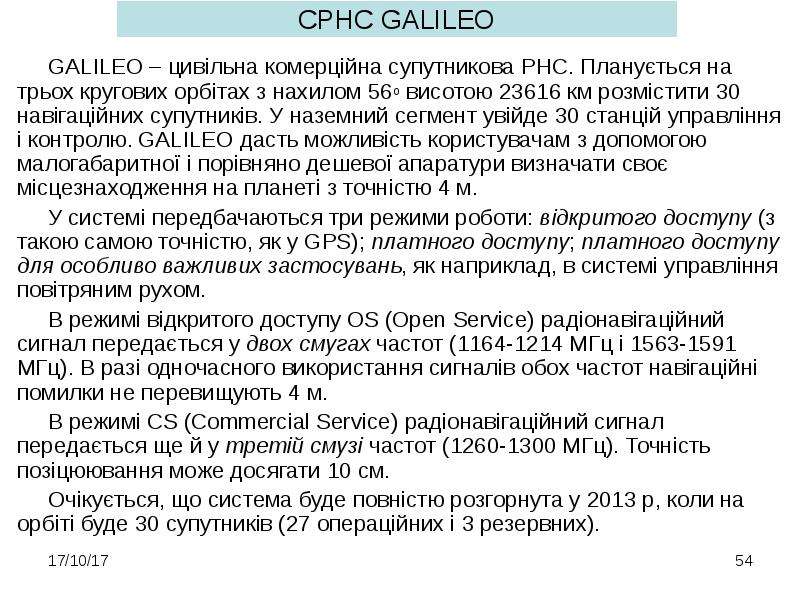

GALILEO – цивільна комерційна супутникова РНС. Планується на трьох кругових орбітах з нахилом 56о висотою 23616 км розмістити 30 навігаційних супутників. У наземний сегмент увійде 30 станцій управління і контролю. GALILEO дасть можливість користувачам з допомогою малогабаритної і порівняно дешевої апаратури визначати своє місцезнаходження на планеті з точністю 4 м. GALILEO – цивільна комерційна супутникова РНС. Планується на трьох кругових орбітах з нахилом 56о висотою 23616 км розмістити 30 навігаційних супутників. У наземний сегмент увійде 30 станцій управління і контролю. GALILEO дасть можливість користувачам з допомогою малогабаритної і порівняно дешевої апаратури визначати своє місцезнаходження на планеті з точністю 4 м. У системі передбачаються три режими роботи: відкритого доступу (з такою самою точністю, як у GPS); платного доступу; платного доступу для особливо важливих застосувань, як наприклад, в системі управління повітряним рухом. В режимі відкритого доступу OS (Open Service) радіонавігаційний сигнал передається у двох смугах частот (1164-1214 МГц і 1563-1591 МГц). В разі одночасного використання сигналів обох частот навігаційні помилки не перевищують 4 м. В режимі CS (Commercial Service) радіонавігаційний сигнал передається ще й у третій смузі частот (1260-1300 МГц). Точність позіцюювання може досягати 10 см. Очікується, що система буде повністю розгорнута у 2013 р, коли на орбіті буде 30 супутників (27 операційних і 3 резервних).

Слайд 55

Описание слайда:

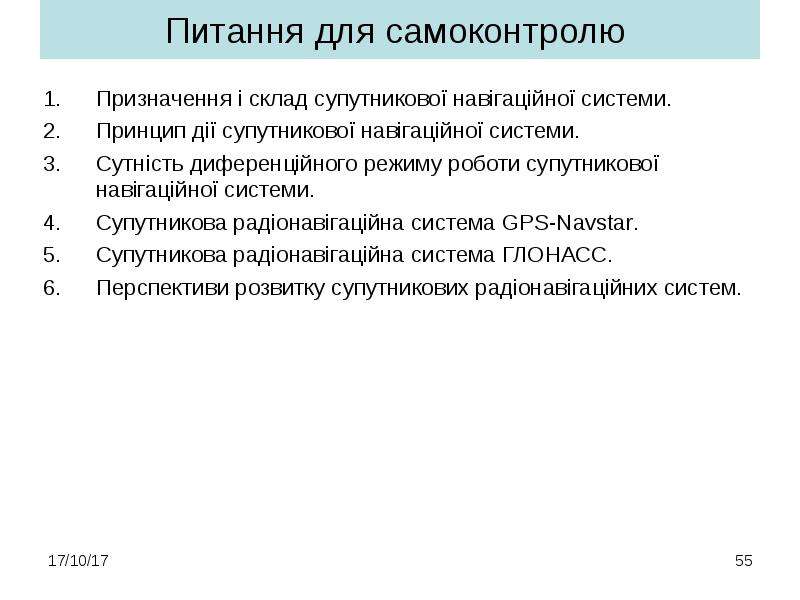

Питання для самоконтролю Призначення і склад супутникової навігаційної системи. Принцип дії супутникової навігаційної системи. Сутність диференційного режиму роботи супутникової навігаційної системи. Супутникова радіонавігаційна система GPS-Navstar. Супутникова радіонавігаційна система ГЛОНАСС. Перспективи розвитку супутникових радіонавігаційних систем.

Слайд 56

Описание слайда:

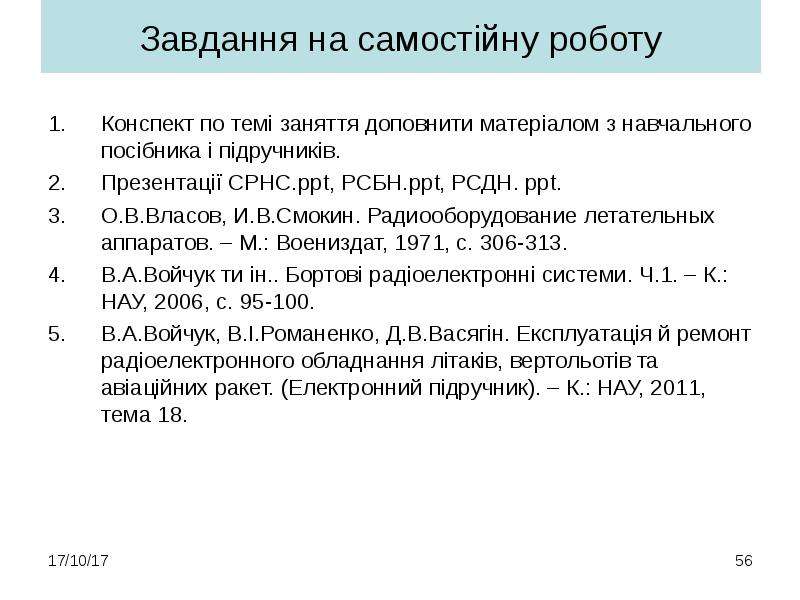

Завдання на самостійну роботу Конспект по темі заняття доповнити матеріалом з навчального посібника і підручників. Презентації СРНС.ppt, РСБН.ppt, РСДН. ppt. О.В.Власов, И.В.Смокин. Радиооборудование летательных аппаратов. – М.: Воениздат, 1971, с. 306-313. В.А.Войчук ти ін.. Бортові радіоелектронні системи. Ч.1. – К.: НАУ, 2006, с. 95-100. В.А.Войчук, В.І.Романенко, Д.В.Васягін. Експлуатація й ремонт радіоелектронного обладнання літаків, вертольотів та авіаційних ракет. (Електронний підручник). – К.: НАУ, 2011, тема 18.
