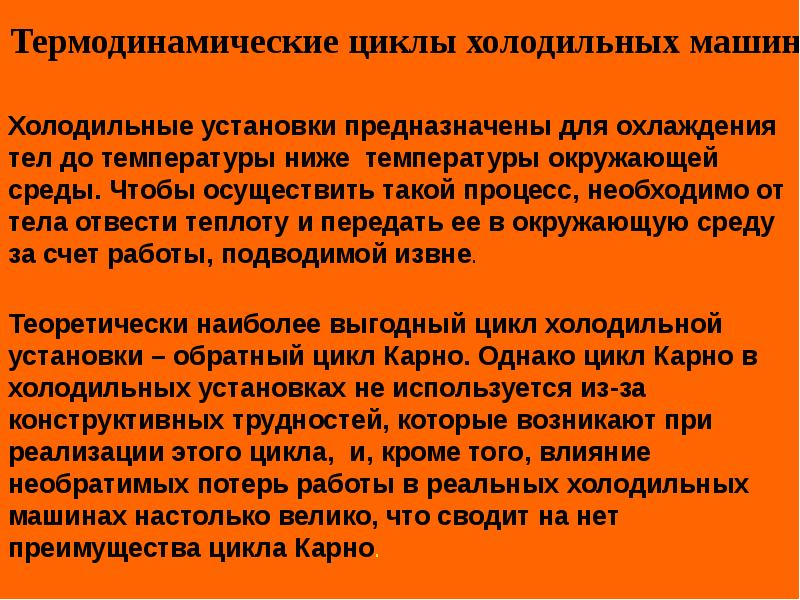

Слайд 1

Описание слайда:

Слайд 2

Описание слайда:

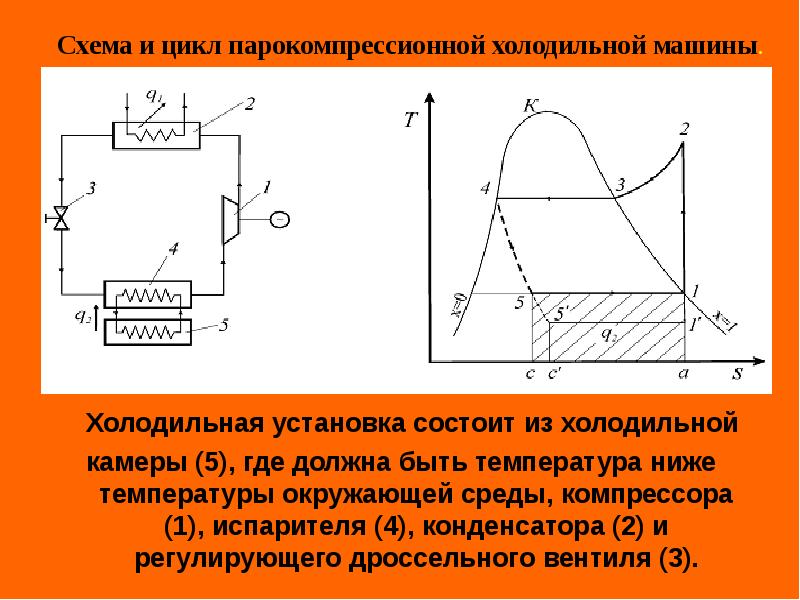

Холодильная установка состоит из холодильной Холодильная установка состоит из холодильной камеры (5), где должна быть температура ниже температуры окружающей среды, компрессора (1), испарителя (4), конденсатора (2) и регулирующего дроссельного вентиля (3).

Слайд 3

Описание слайда:

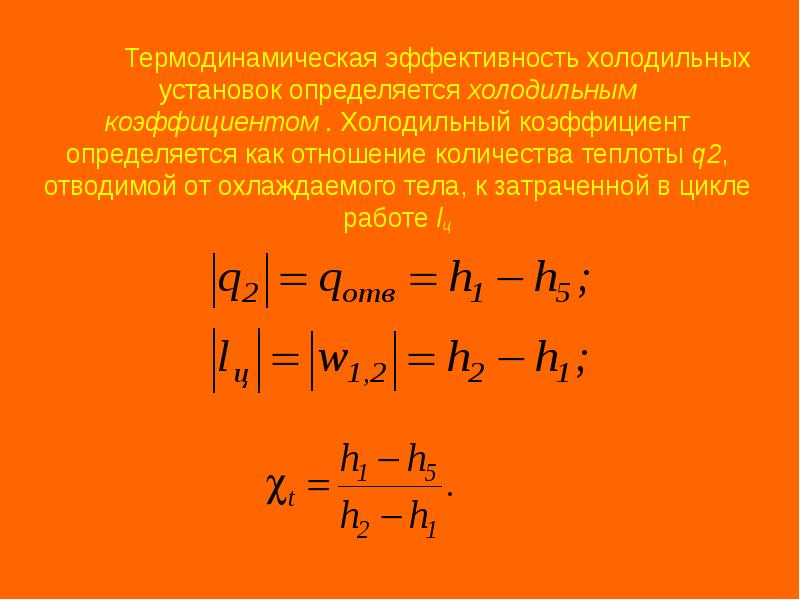

Термодинамическая эффективность холодильных установок определяется холодильным коэффициентом . Холодильный коэффициент определяется как отношение количества теплоты q2, отводимой от охлаждаемого тела, к затраченной в цикле работе lц

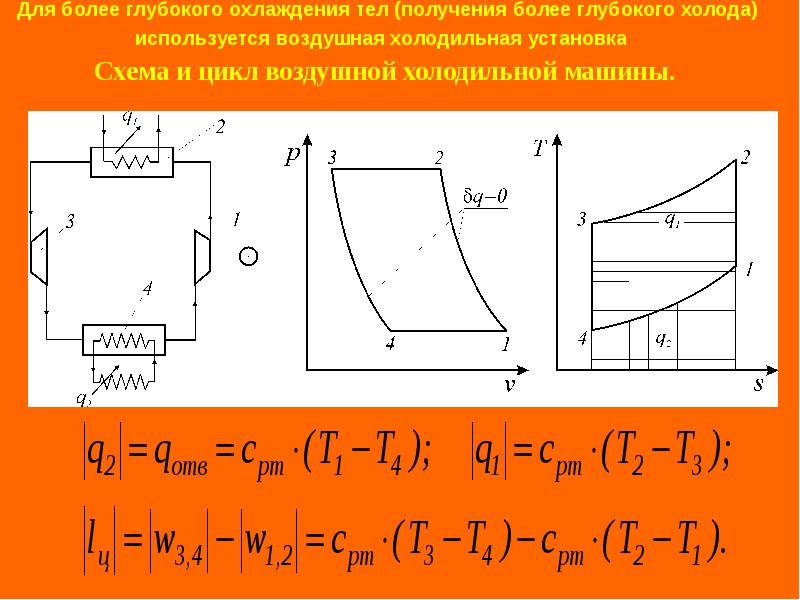

Слайд 4

Описание слайда:

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

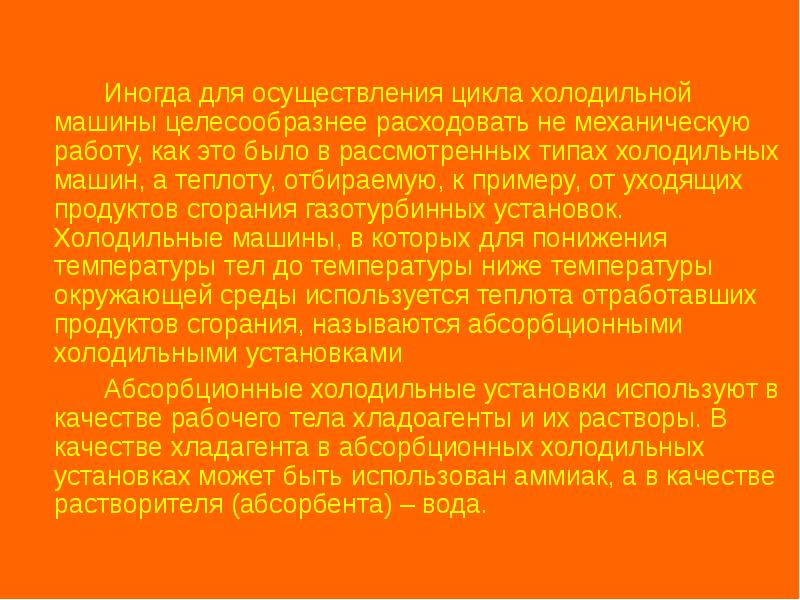

Иногда для осуществления цикла холодильной машины целесообразнее расходовать не механическую работу, как это было в рассмотренных типах холодильных машин, а теплоту, отбираемую, к примеру, от уходящих продуктов сгорания газотурбинных установок. Холодильные машины, в которых для понижения температуры тел до температуры ниже температуры окружающей среды используется теплота отработавших продуктов сгорания, называются абсорбционными холодильными установками Абсорбционные холодильные установки используют в качестве рабочего тела хладоагенты и их растворы. В качестве хладагента в абсорбционных холодильных установках может быть использован аммиак, а в качестве растворителя (абсорбента) – вода.

Слайд 7

Описание слайда:

Слайд 8

Описание слайда:

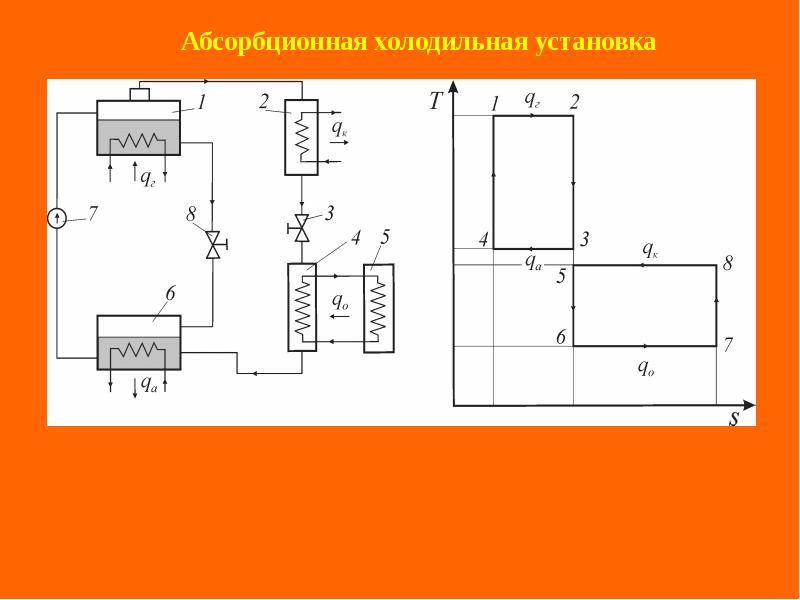

В генераторе (1) к водоаммиачному раствору подводится теплота от внешнего источника (отработавшие продукты сгорания) при давлении Подводимая теплота qг идет на испарение рабочего тела: в этом процессе образуется пар с высокой концентрацией аммиака и с темпера- турой . Пар из генератора (1) поступает в конденсатор (2), где конденсиру- ется при температуре T5, передавая теплоту охлаждающей воде qк. Конденсат проходит через дроссельный вентиль (3), на выходе из которого рабочее тело имеет давление p2 и температуру T6. В испарителе (4) раствор испаряется за счет подвода теплоты q0 от охлаждаемого объема (5). Из испарителя пар поступает в абсорбер (6), где поглощается при температуре T3 абсорбером , поступающим из генератора через вентиль (8), отдавая теплоту абсорбции qа охлаждающей воде, прохо- дящей через змеевик. Вследствие поглощения пара, концентрация хлада- гента (аммиака) в растворе повышается. Насосом (7) раствор из абсорбе- ра (6) подается в генератор. Тепловой коэффициент

Слайд 9

Описание слайда:

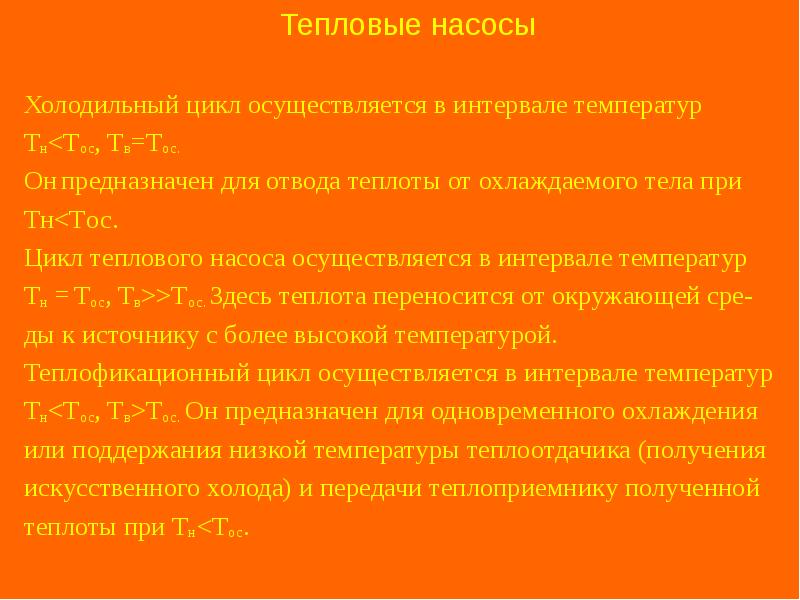

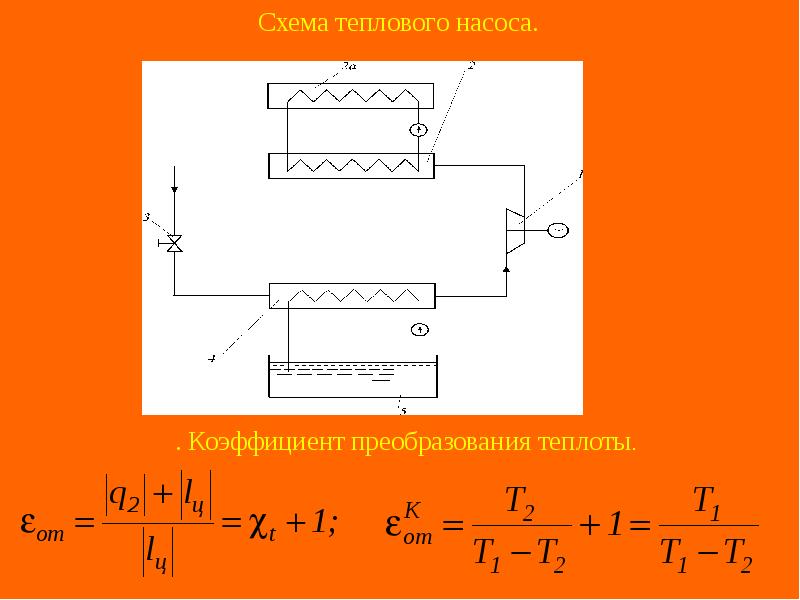

Тепловые насосы Холодильный цикл осуществляется в интервале температур TнTос. Здесь теплота переносится от окружающей сре- ды к источнику с более высокой температурой. Теплофикационный цикл осуществляется в интервале температур TнTос. Он предназначен для одновременного охлаждения или поддержания низкой температуры теплоотдачика (получения искусственного холода) и передачи теплоприемнику полученной теплоты при Tн
