Слайд 1

Описание слайда:

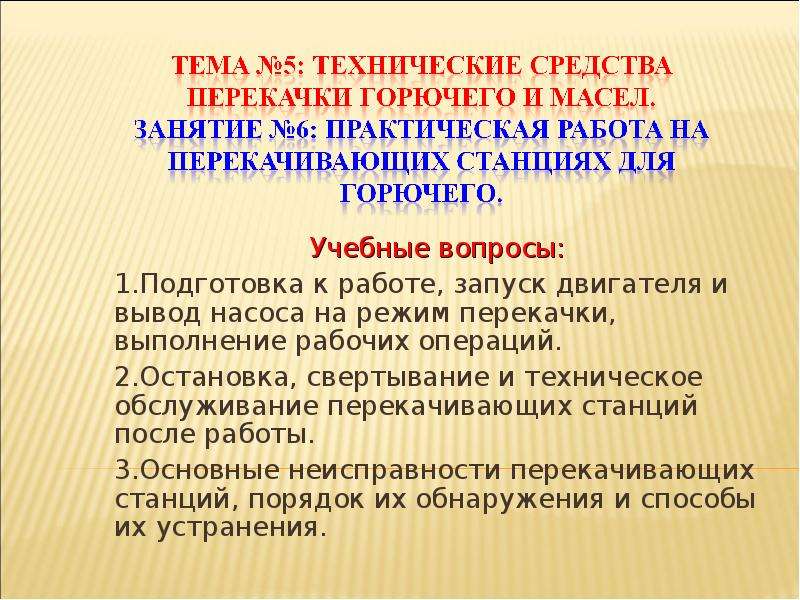

Учебные вопросы: 1.Подготовка к работе, запуск двигателя и вывод насоса на режим перекачки, выполнение рабочих операций. 2.Остановка, свертывание и техническое обслуживание перекачивающих станций после работы. 3.Основные неисправности перекачивающих станций, порядок их обнаружения и способы их устранения.

Слайд 2

Описание слайда:

Слайд 3

Описание слайда:

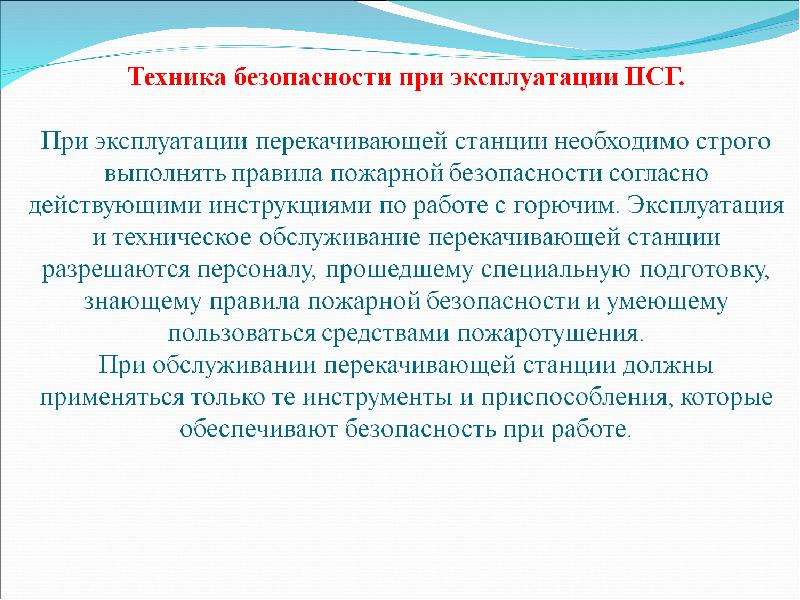

Техника безопасности при эксплуатации ПСГ. При эксплуатации перекачивающей станции необходимо строго выполнять правила пожарной безопасности согласно действующими инструкциями по работе с горючим. Эксплуатация и техническое обслуживание перекачивающей станции разрешаются персоналу, прошедшему специальную подготовку, знающему правила пожарной безопасности и умеющему пользоваться средствами пожаротушения. При обслуживании перекачивающей станции должны применяться только те инструменты и приспособления, которые обеспечивают безопасность при работе. Техника безопасности при эксплуатации ПСГ. При эксплуатации перекачивающей станции необходимо строго выполнять правила пожарной безопасности согласно действующими инструкциями по работе с горючим. Эксплуатация и техническое обслуживание перекачивающей станции разрешаются персоналу, прошедшему специальную подготовку, знающему правила пожарной безопасности и умеющему пользоваться средствами пожаротушения. При обслуживании перекачивающей станции должны применяться только те инструменты и приспособления, которые обеспечивают безопасность при работе.

Слайд 4

Описание слайда:

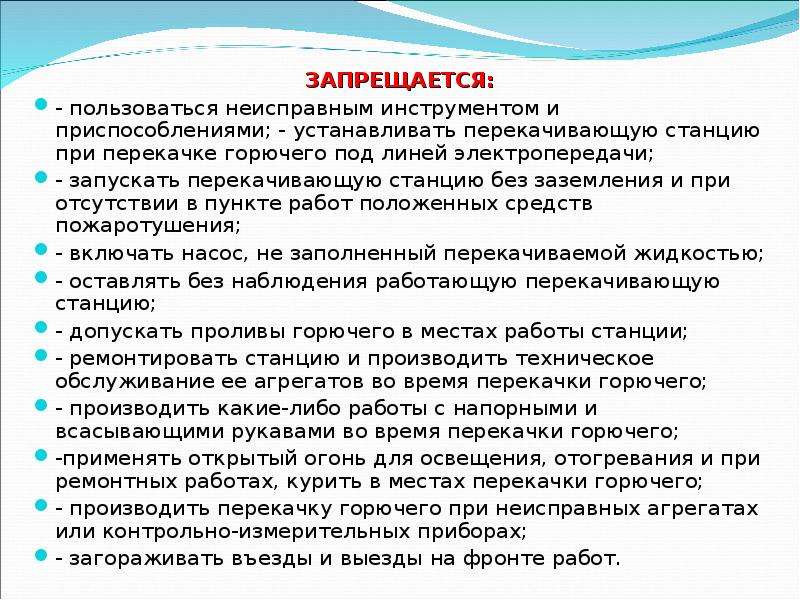

ЗАПРЕЩАЕТСЯ: ЗАПРЕЩАЕТСЯ: - пользоваться неисправным инструментом и приспособлениями; - устанавливать перекачивающую станцию при перекачке горючего под линей электропередачи; - запускать перекачивающую станцию без заземления и при отсутствии в пункте работ положенных средств пожаротушения; - включать насос, не заполненный перекачиваемой жидкостью; - оставлять без наблюдения работающую перекачивающую станцию; - допускать проливы горючего в местах работы станции; - ремонтировать станцию и производить техническое обслуживание ее агрегатов во время перекачки горючего; - производить какие-либо работы с напорными и всасывающими рукавами во время перекачки горючего; -применять открытый огонь для освещения, отогревания и при ремонтных работах, курить в местах перекачки горючего; - производить перекачку горючего при неисправных агрегатах или контрольно-измерительных приборах; - загораживать въезды и выезды на фронте работ.

Слайд 5

Описание слайда:

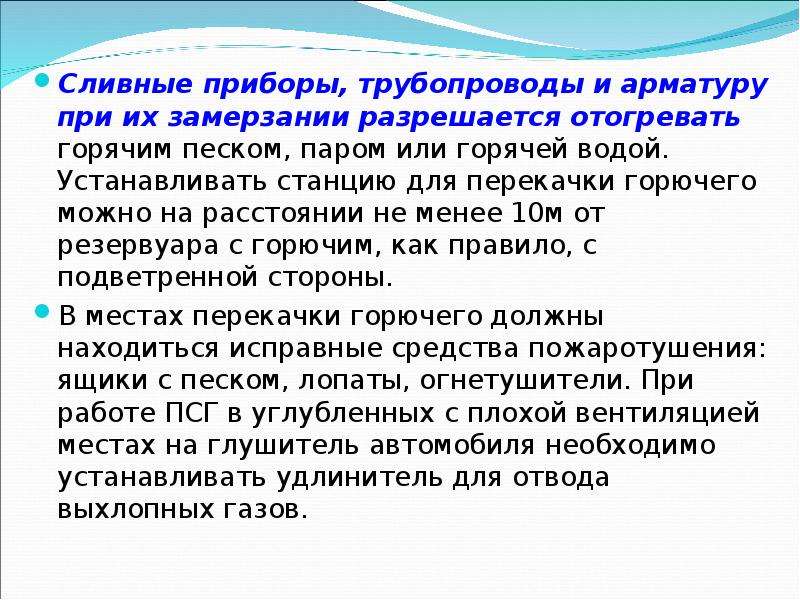

Сливные приборы, трубопроводы и арматуру при их замерзании разрешается отогревать горячим песком, паром или горячей водой. Устанавливать станцию для перекачки горючего можно на расстоянии не менее 10м от резервуара с горючим, как правило, с подветренной стороны. Сливные приборы, трубопроводы и арматуру при их замерзании разрешается отогревать горячим песком, паром или горячей водой. Устанавливать станцию для перекачки горючего можно на расстоянии не менее 10м от резервуара с горючим, как правило, с подветренной стороны. В местах перекачки горючего должны находиться исправные средства пожаротушения: ящики с песком, лопаты, огнетушители. При работе ПСГ в углубленных с плохой вентиляцией местах на глушитель автомобиля необходимо устанавливать удлинитель для отвода выхлопных газов.

Слайд 6

Описание слайда:

Эксплуатация перекачивающей станции горючего ПСГ-160 Подготовка к работе, вывод на рабочий режим и выполнение технологических операций Эксплуатация перекачивающей станции горючего ПСГ-160 Подготовка к работе, вывод на рабочий режим и выполнение технологических операций Установить станцию на ровной площадке, с соблюдением противопожарного расстояния от резервуаров с горючим. Высота всасывания не должна быть больше 5.5м. 2. Затормозить автомобиль ручным тормозом и поставить рычаг коробки отбора мощности (КОМ) в нейтральное положение. 3. Заземлить станцию. 4. Проверить уровень масла в КОМ (уровень масла должен быть на уровне контрольной пробки). 5. Набить солидолом пресс-масленку подшипника насоса и повернуть винт масленки на 2-3 оборота. 6. Проверить наличие масла в корпусе радиально-упорных подшипников насоса. В случае необходимости долить масло до контрольной риски смотрового окна.

Слайд 7

Описание слайда:

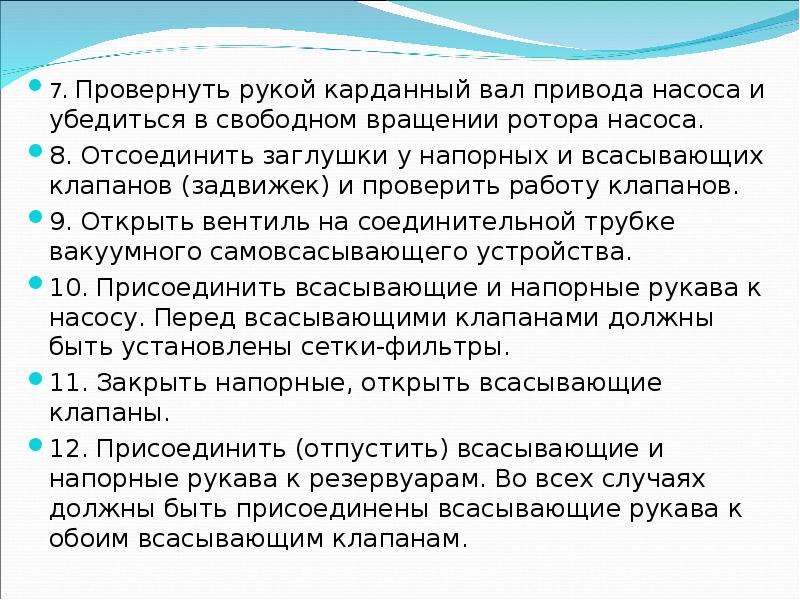

7. Провернуть рукой карданный вал привода насоса и убедиться в свободном вращении ротора насоса. 7. Провернуть рукой карданный вал привода насоса и убедиться в свободном вращении ротора насоса. 8. Отсоединить заглушки у напорных и всасывающих клапанов (задвижек) и проверить работу клапанов. 9. Открыть вентиль на соединительной трубке вакуумного самовсасывающего устройства. 10. Присоединить всасывающие и напорные рукава к насосу. Перед всасывающими клапанами должны быть установлены сетки-фильтры. 11. Закрыть напорные, открыть всасывающие клапаны. 12. Присоединить (отпустить) всасывающие и напорные рукава к резервуарам. Во всех случаях должны быть присоединены всасывающие рукава к обоим всасывающим клапанам.

Слайд 8

Описание слайда:

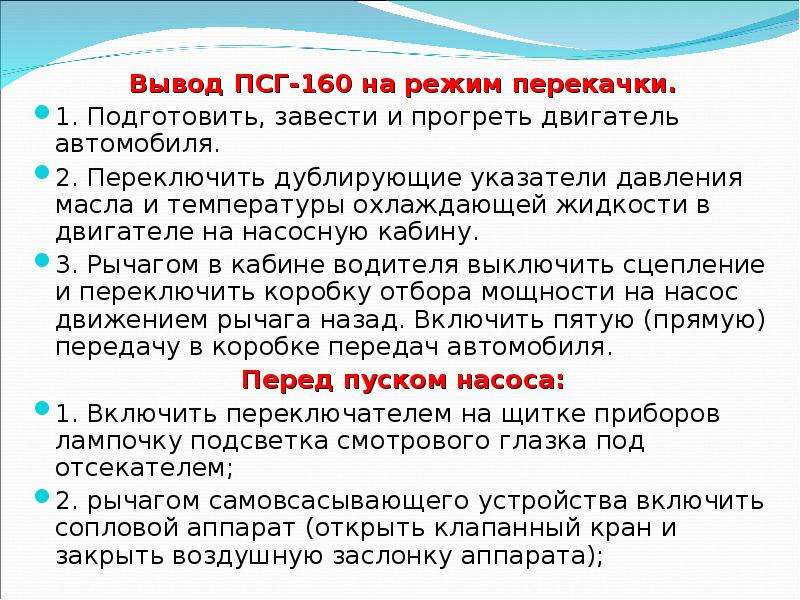

Вывод ПСГ-160 на режим перекачки. Вывод ПСГ-160 на режим перекачки. 1. Подготовить, завести и прогреть двигатель автомобиля. 2. Переключить дублирующие указатели давления масла и температуры охлаждающей жидкости в двигателе на насосную кабину. 3. Рычагом в кабине водителя выключить сцепление и переключить коробку отбора мощности на насос движением рычага назад. Включить пятую (прямую) передачу в коробке передач автомобиля. Перед пуском насоса: 1. Включить переключателем на щитке приборов лампочку подсветка смотрового глазка под отсекателем; 2. рычагом самовсасывающего устройства включить сопловой аппарат (открыть клапанный кран и закрыть воздушную заслонку аппарата);

Слайд 9

Описание слайда:

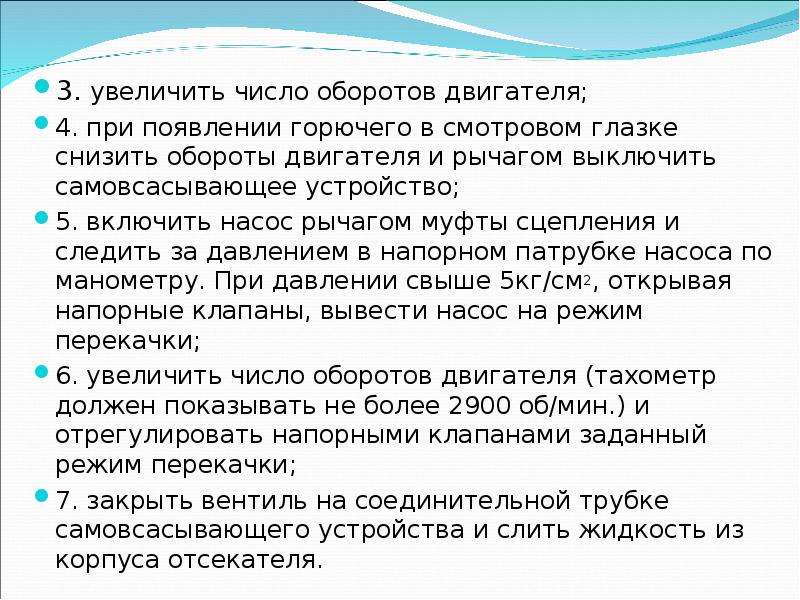

3. увеличить число оборотов двигателя; 3. увеличить число оборотов двигателя; 4. при появлении горючего в смотровом глазке снизить обороты двигателя и рычагом выключить самовсасывающее устройство; 5. включить насос рычагом муфты сцепления и следить за давлением в напорном патрубке насоса по манометру. При давлении свыше 5кг/см2, открывая напорные клапаны, вывести насос на режим перекачки; 6. увеличить число оборотов двигателя (тахометр должен показывать не более 2900 об/мин.) и отрегулировать напорными клапанами заданный режим перекачки; 7. закрыть вентиль на соединительной трубке самовсасывающего устройства и слить жидкость из корпуса отсекателя.

Слайд 10

Описание слайда:

Во время работы ПСГ-160 необходимо контролировать: Во время работы ПСГ-160 необходимо контролировать: плотность соединений узлов насоса, рукавов, труб и т.п.; показания КИП. Температура масла в КОМ не должна превышать 120оС; при нагреве охлаждающей жидкости в двигателе свыше 95оС и нагреве масла в КОМ выше 60оС, необходимо включить систему дополнительного охлаждения; смазку радиального подшипника насоса (через каждые 6 часов работы поворачивать шток масленки на 2-3 оборота).

Слайд 11

Описание слайда:

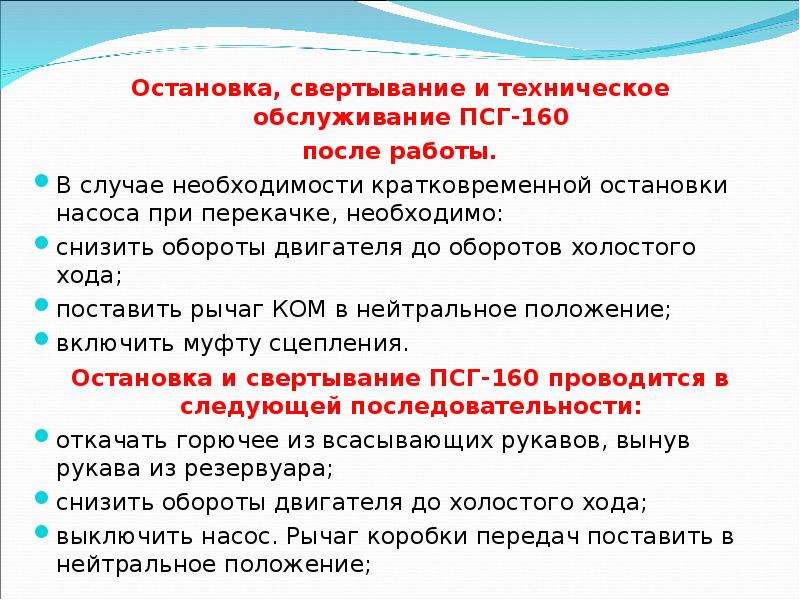

Остановка, свертывание и техническое обслуживание ПСГ-160 Остановка, свертывание и техническое обслуживание ПСГ-160 после работы. В случае необходимости кратковременной остановки насоса при перекачке, необходимо: снизить обороты двигателя до оборотов холостого хода; поставить рычаг КОМ в нейтральное положение; включить муфту сцепления. Остановка и свертывание ПСГ-160 проводится в следующей последовательности: откачать горючее из всасывающих рукавов, вынув рукава из резервуара; снизить обороты двигателя до холостого хода; выключить насос. Рычаг коробки передач поставить в нейтральное положение;

Слайд 12

Описание слайда:

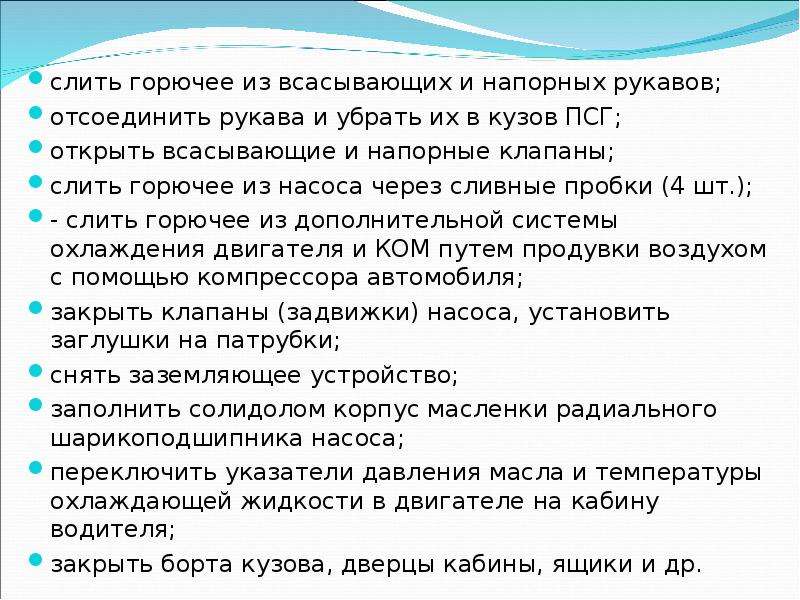

слить горючее из всасывающих и напорных рукавов; слить горючее из всасывающих и напорных рукавов; отсоединить рукава и убрать их в кузов ПСГ; открыть всасывающие и напорные клапаны; слить горючее из насоса через сливные пробки (4 шт.); - слить горючее из дополнительной системы охлаждения двигателя и КОМ путем продувки воздухом с помощью компрессора автомобиля; закрыть клапаны (задвижки) насоса, установить заглушки на патрубки; снять заземляющее устройство; заполнить солидолом корпус масленки радиального шарикоподшипника насоса; переключить указатели давления масла и температуры охлаждающей жидкости в двигателе на кабину водителя; закрыть борта кузова, дверцы кабины, ящики и др.

Слайд 13

Описание слайда:

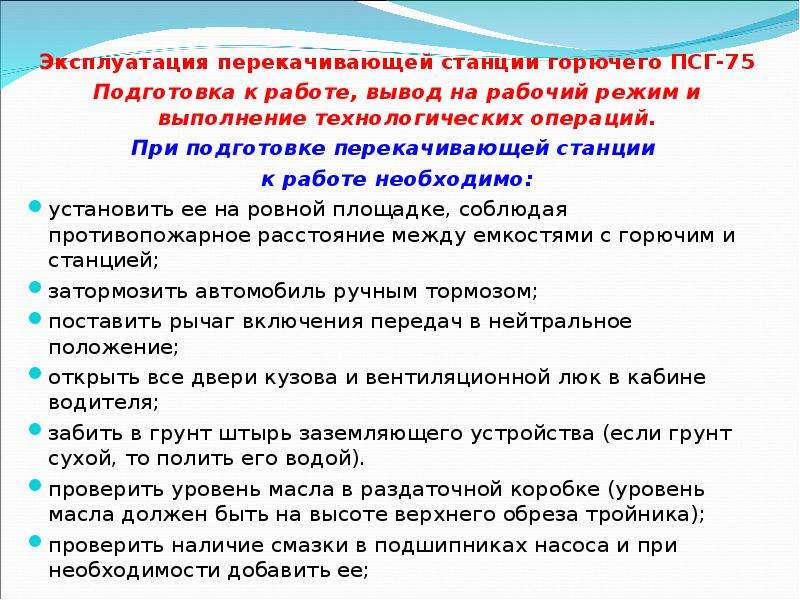

Эксплуатация перекачивающей станции горючего ПСГ-75 Эксплуатация перекачивающей станции горючего ПСГ-75 Подготовка к работе, вывод на рабочий режим и выполнение технологических операций. При подготовке перекачивающей станции к работе необходимо: установить ее на ровной площадке, соблюдая противопожарное расстояние между емкостями с горючим и станцией; затормозить автомобиль ручным тормозом; поставить рычаг включения передач в нейтральное положение; открыть все двери кузова и вентиляционной люк в кабине водителя; забить в грунт штырь заземляющего устройства (если грунт сухой, то полить его водой). проверить уровень масла в раздаточной коробке (уровень масла должен быть на высоте верхнего обреза тройника); проверить наличие смазки в подшипниках насоса и при необходимости добавить ее;
