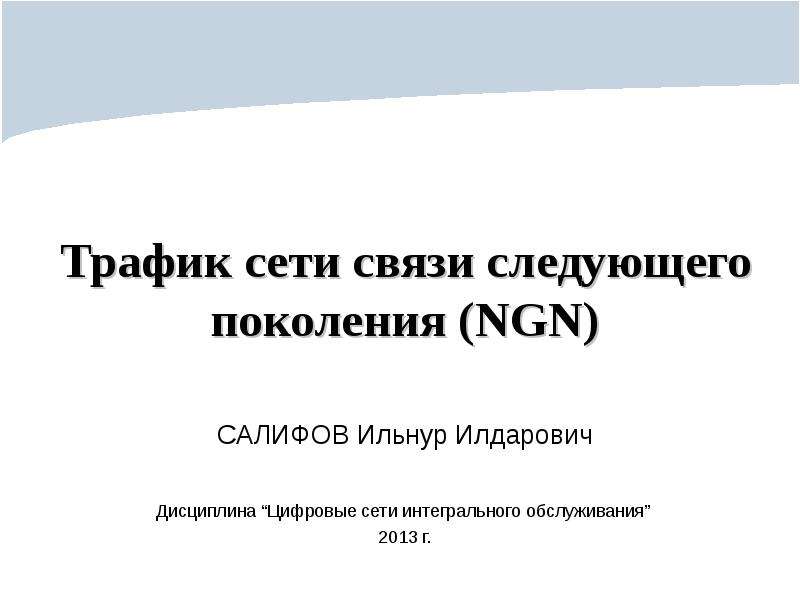

Дисциплина “Цифровые сети интегрального обслуживания” 2013 г.

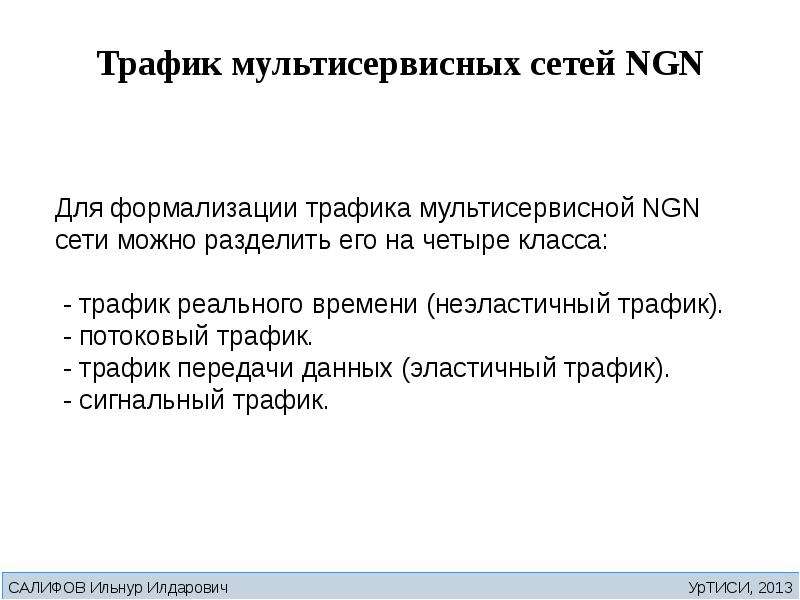

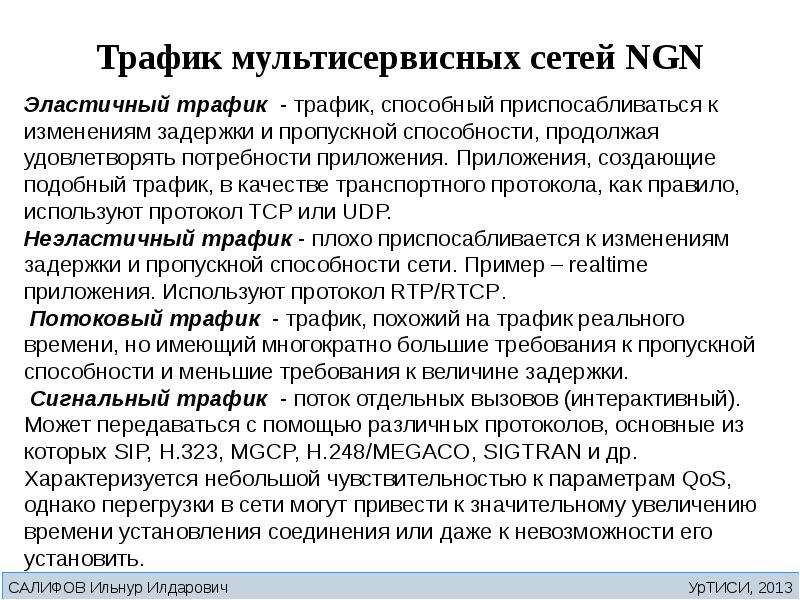

Слайд 2

Описание слайда:

Слайд 3

Описание слайда:

Слайд 4

Описание слайда:

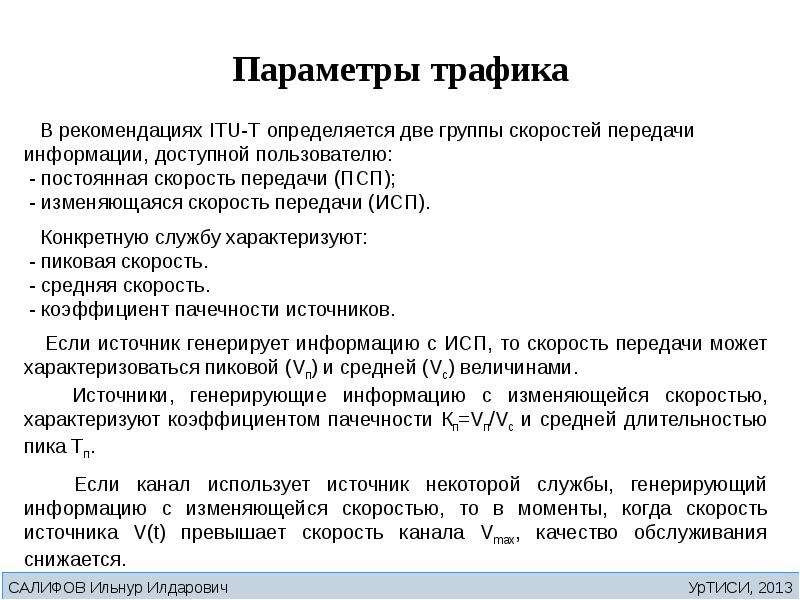

Слайд 5

Описание слайда:

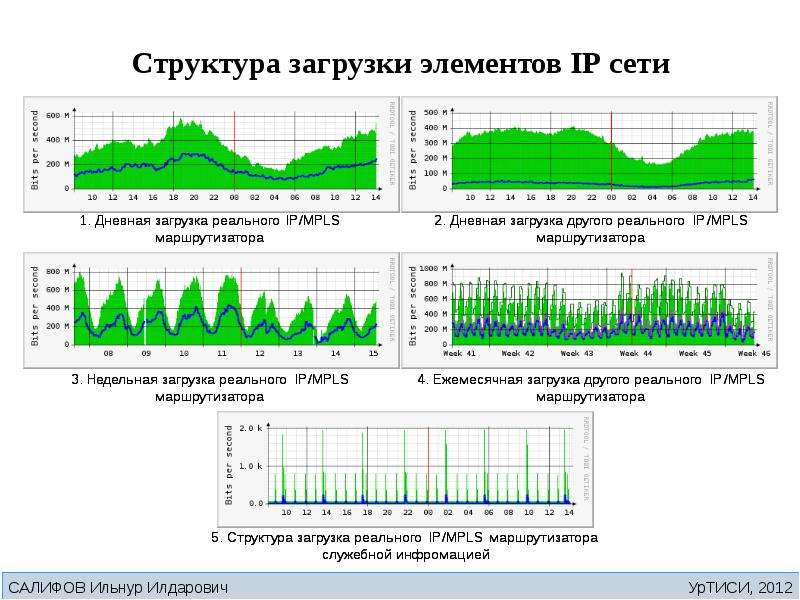

Слайд 6

Описание слайда:

Слайд 7

Описание слайда:

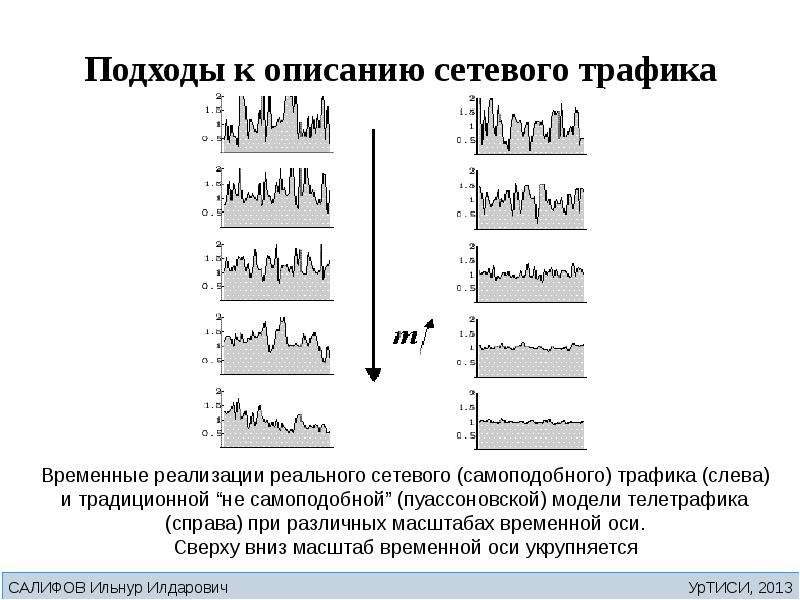

Слайд 8

Описание слайда:

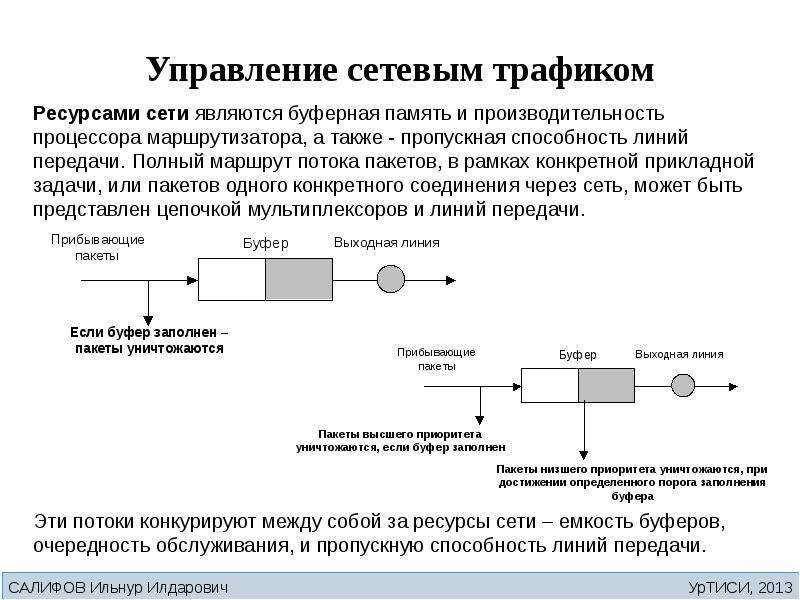

Слайд 9

Описание слайда:

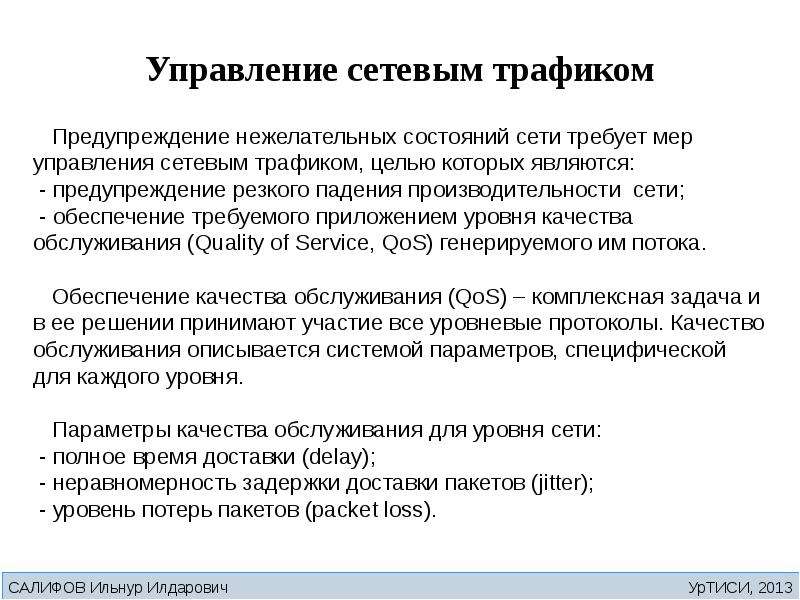

Слайд 10

Описание слайда:

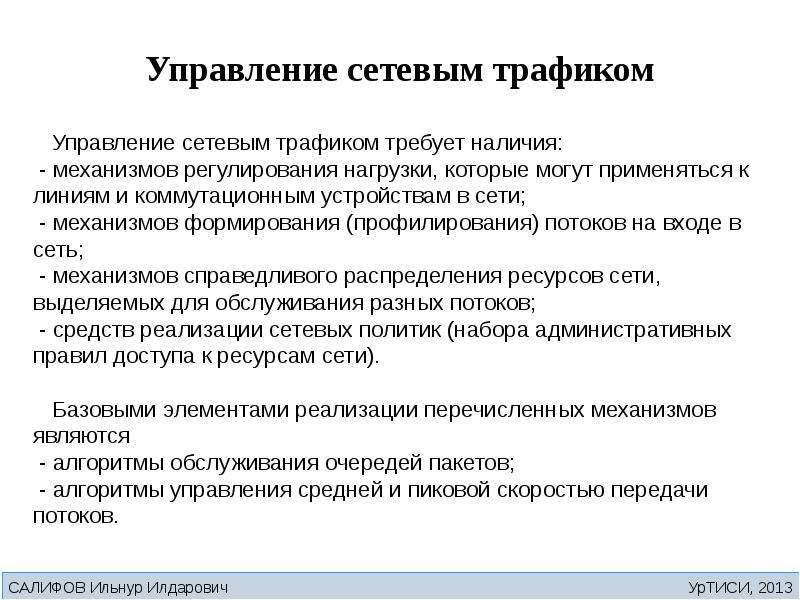

Слайд 11

Описание слайда:

Слайд 12

Описание слайда:

Слайд 13

Описание слайда:

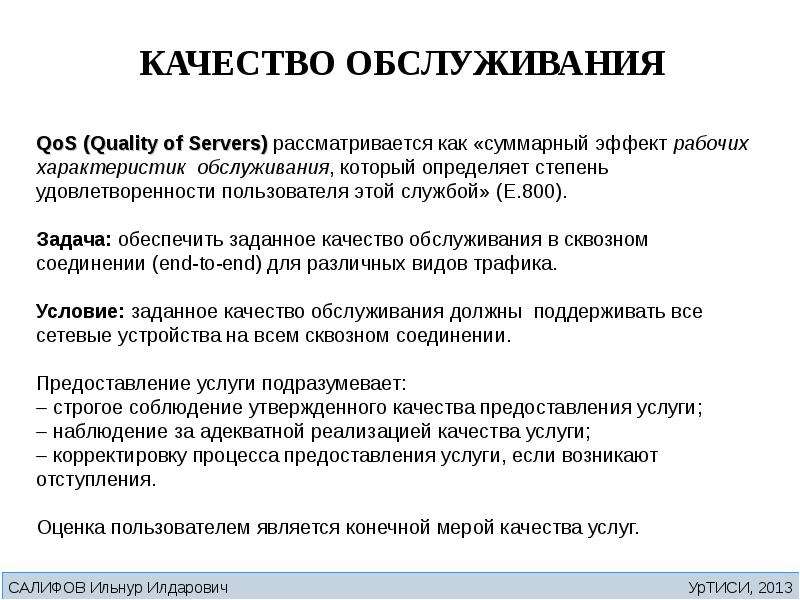

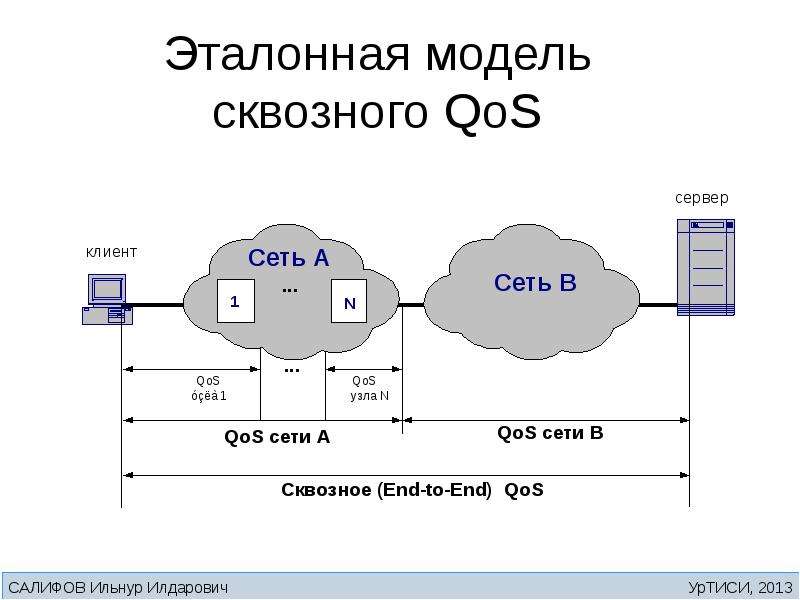

Эталонная модель сквозного QoS

Слайд 14

Описание слайда:

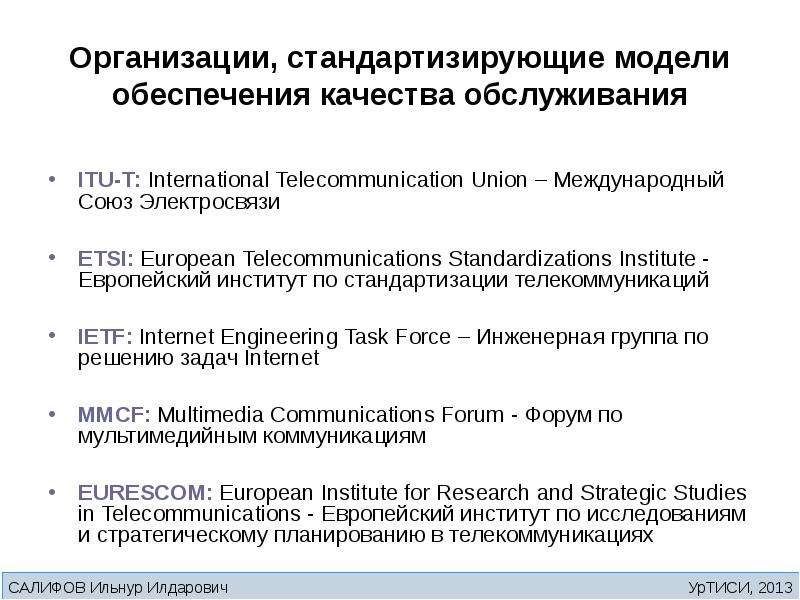

Организации, стандартизирующие модели обеспечения качества обслуживания ITU-T: International Telecommunication Union – Международный Союз Электросвязи ETSI: European Telecommunications Standardizations Institute - Европейский институт по стандартизации телекоммуникаций IETF: Internet Engineering Task Force – Инженерная группа по решению задач Internet MMCF: Multimedia Communications Forum - Форум по мультимедийным коммуникациям EURESCOM: European Institute for Research and Strategic Studies in Telecommunications - Европейский институт по исследованиям и стратегическому планированию в телекоммуникациях

Слайд 15

Описание слайда:

Характеристики QoS (Y.1540) Факторы, влияющие на качество предоставляемой услуги:  доступность сети;  доступность соединения;  целостность (непрерывность) установленного соединения;  качество передачи сигнала по соединительному тракту (например, затухание тракта связи);  готовность к обслуживанию;  правильность начисления платы за услугу;  секретность предоставления услуги  тайна содержания разговора.

Слайд 16

Описание слайда:

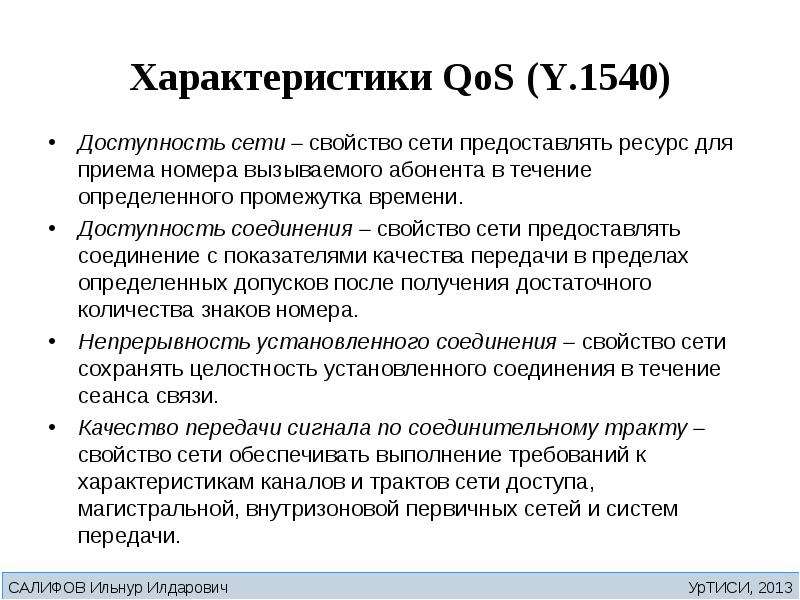

Характеристики QoS (Y.1540) Доступность сети  свойство сети предоставлять ресурс для приема номера вызываемого абонента в течение определенного промежутка времени. Доступность соединения  свойство сети предоставлять соединение с показателями качества передачи в пределах определенных допусков после получения достаточного количества знаков номера. Непрерывность установленного соединения  свойство сети сохранять целостность установленного соединения в течение сеанса связи. Качество передачи сигнала по соединительному тракту  свойство сети обеспечивать выполнение требований к характеристикам каналов и трактов сети доступа, магистральной, внутризоновой первичных сетей и систем передачи.

Слайд 17

Описание слайда:

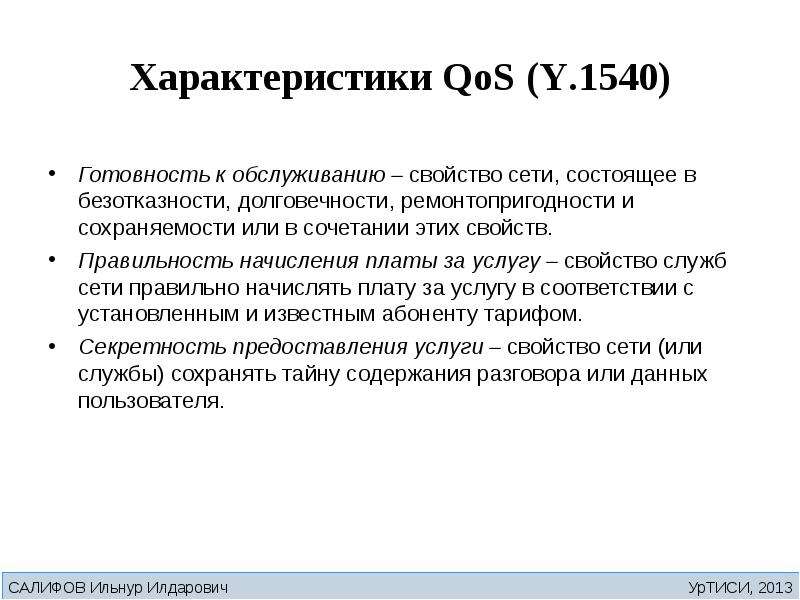

Характеристики QoS (Y.1540) Готовность к обслуживанию  свойство сети, состоящее в безотказности, долговечности, ремонтопригодности и сохраняемости или в сочетании этих свойств. Правильность начисления платы за услугу  свойство служб сети правильно начислять плату за услугу в соответствии с установленным и известным абоненту тарифом. Секретность предоставления услуги  свойство сети (или службы) сохранять тайну содержания разговора или данных пользователя.

Слайд 18

Описание слайда:

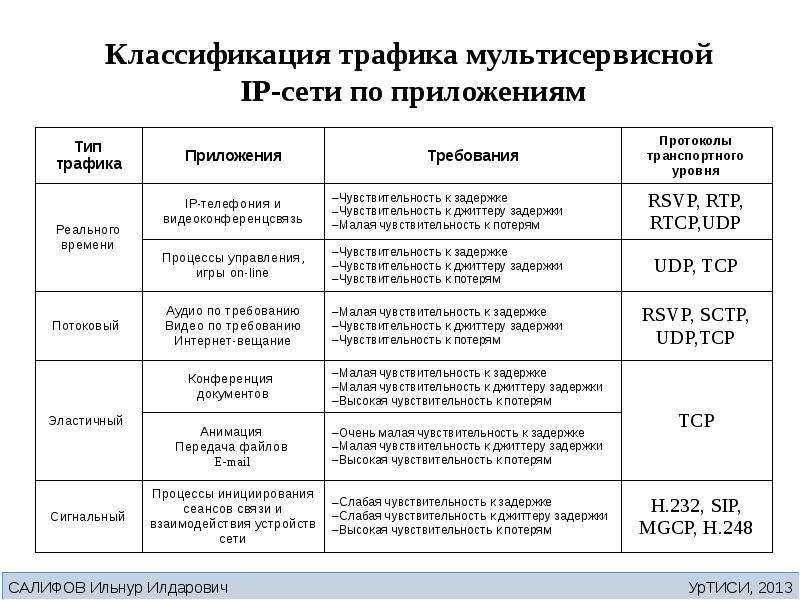

Классификация трафика мультисервисной IP-сети по приложениям

Слайд 19

Описание слайда:

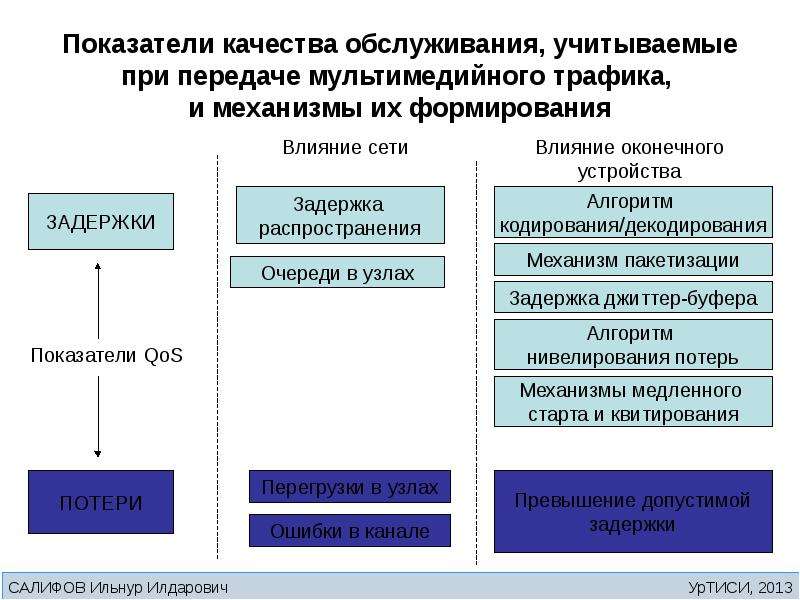

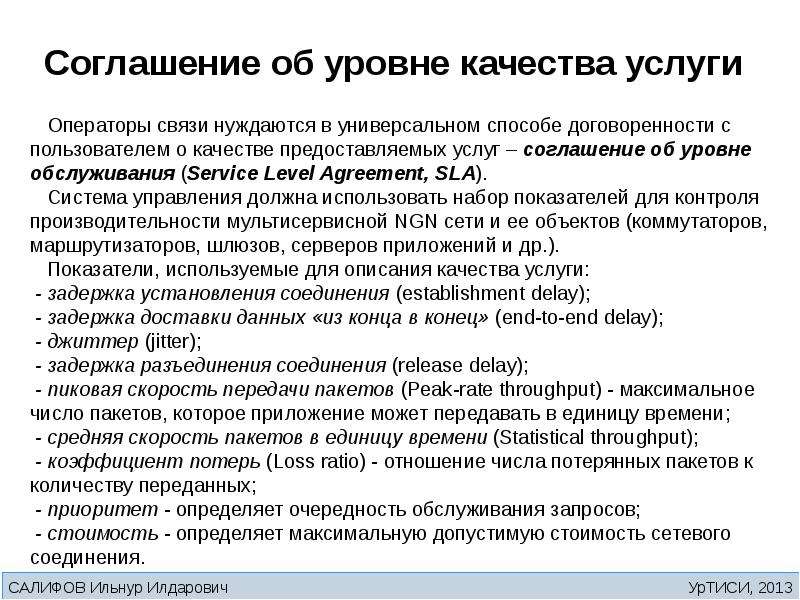

Показатели качества обслуживания, учитываемые при передаче мультимедийного трафика, и механизмы их формирования

Слайд 20

Описание слайда:

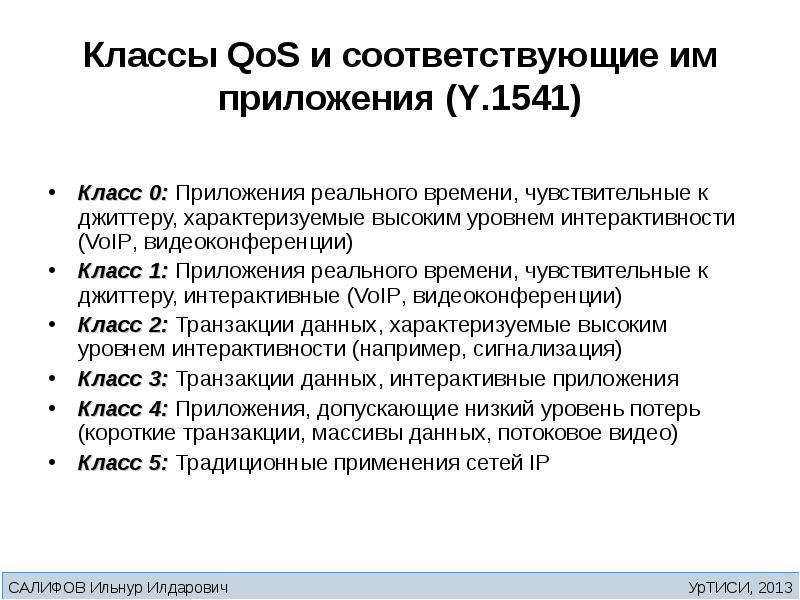

Классы QoS и соответствующие им приложения (Y.1541) Класс 0: Приложения реального времени, чувствительные к джиттеру, характеризуемые высоким уровнем интерактивности (VoIP, видеоконференции) Класс 1: Приложения реального времени, чувствительные к джиттеру, интерактивные (VoIP, видеоконференции) Класс 2: Транзакции данных, характеризуемые высоким уровнем интерактивности (например, сигнализация) Класс 3: Транзакции данных, интерактивные приложения Класс 4: Приложения, допускающие низкий уровень потерь (короткие транзакции, массивы данных, потоковое видео) Класс 5: Традиционные применения сетей IP

Слайд 21

Описание слайда:

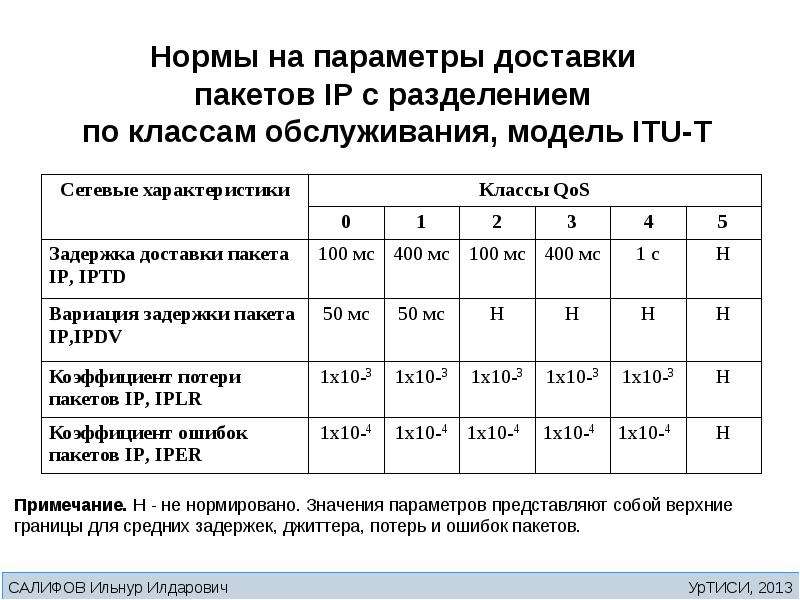

Нормы на параметры доставки пакетов IP с разделением по классам обслуживания, модель ITU-T

Слайд 22

Описание слайда:

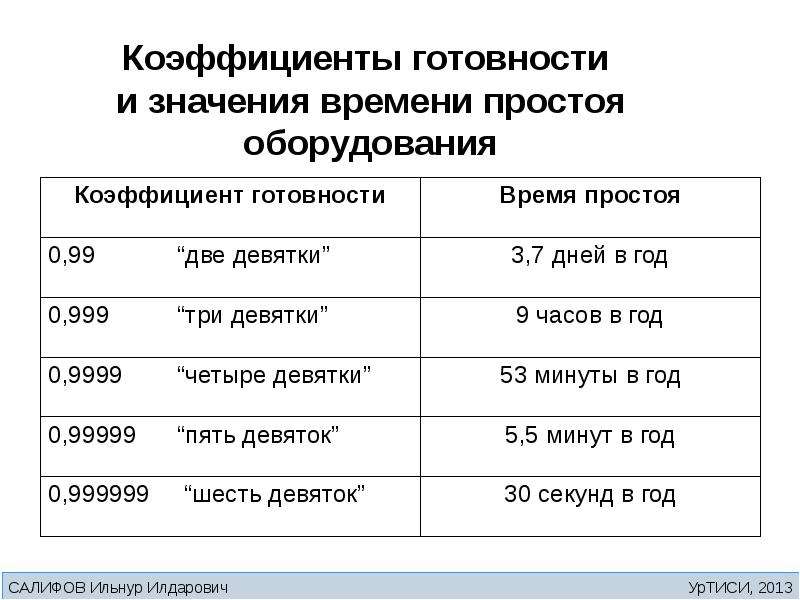

Коэффициенты готовности и значения времени простоя оборудования

Слайд 23

Описание слайда:

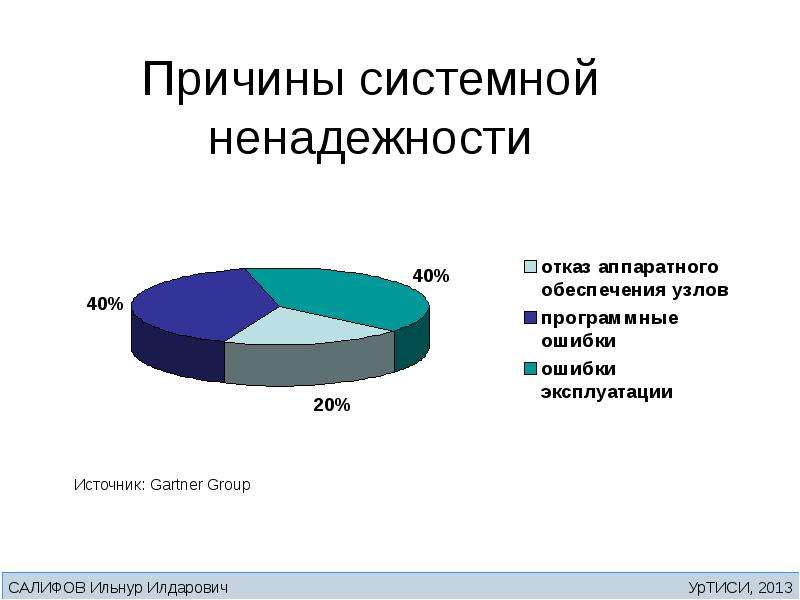

Причины системной ненадежности

Слайд 24

Описание слайда:

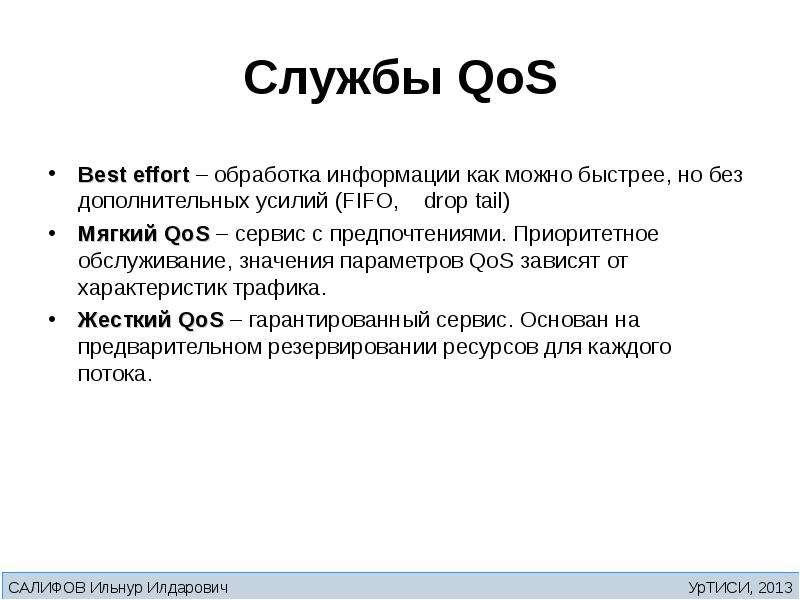

Службы QoS Best effort – обработка информации как можно быстрее, но без дополнительных усилий (FIFO, drop tail) Мягкий QoS – сервис с предпочтениями. Приоритетное обслуживание, значения параметров QoS зависят от характеристик трафика. Жесткий QoS – гарантированный сервис. Основан на предварительном резервировании ресурсов для каждого потока.

Слайд 25

Описание слайда:

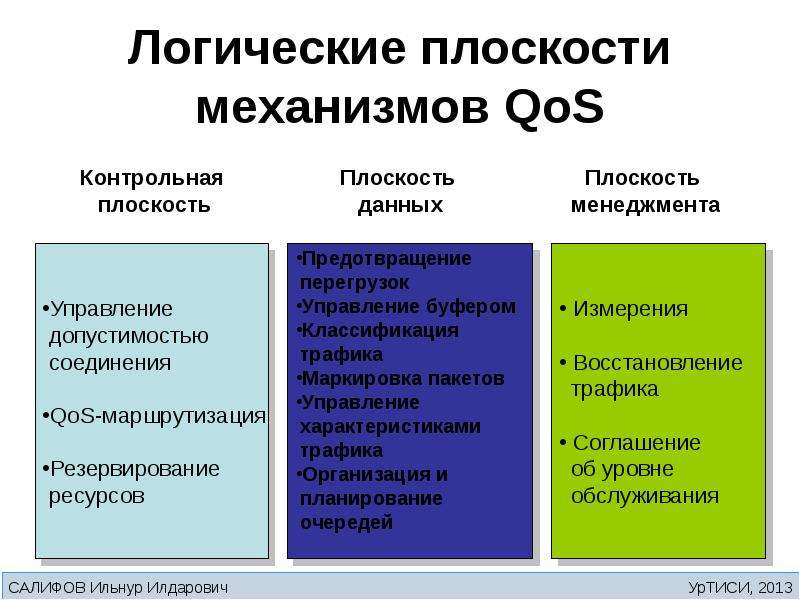

Логические плоскости механизмов QoS

Слайд 26

Описание слайда:

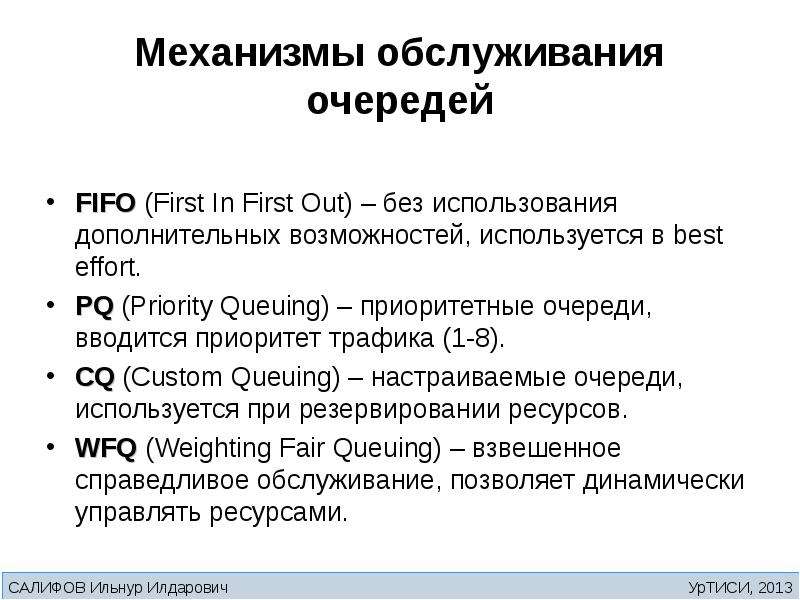

Механизмы обслуживания очередей FIFO (First In First Out) – без использования дополнительных возможностей, используется в best effort. PQ (Priority Queuing) – приоритетные очереди, вводится приоритет трафика (1-8). CQ (Custom Queuing) – настраиваемые очереди, используется при резервировании ресурсов. WFQ (Weighting Fair Queuing) – взвешенное справедливое обслуживание, позволяет динамически управлять ресурсами.

Слайд 27

Описание слайда:

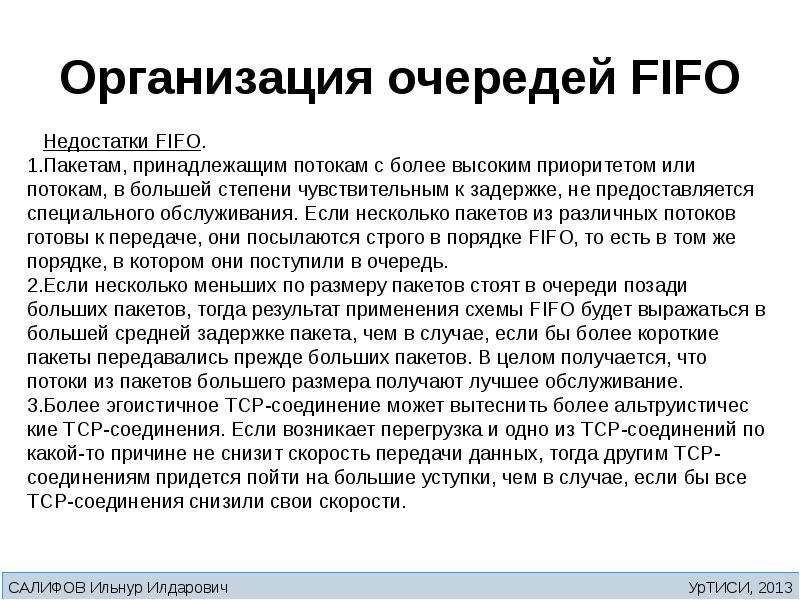

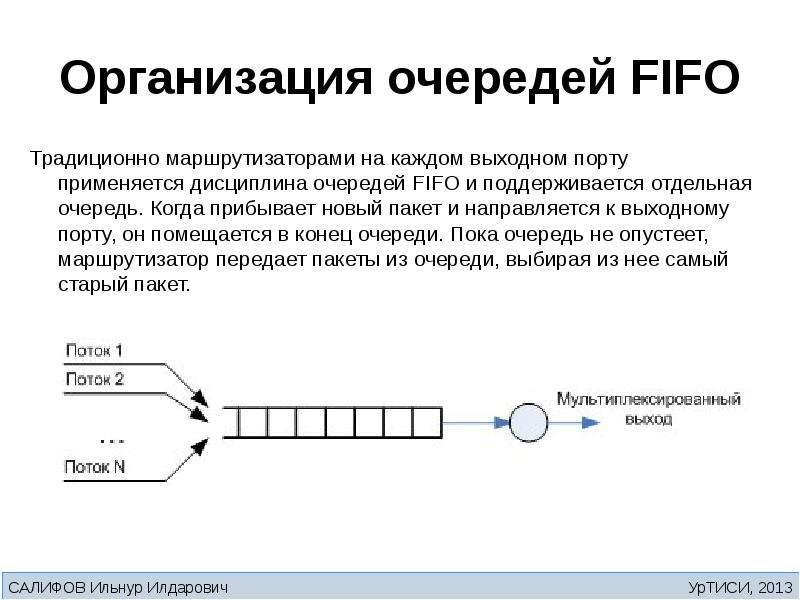

Организация очередей FIFO Традиционно маршрутизаторами на каждом выходном порту применяется дисциплина очередей FIFO и поддерживается отдельная очередь. Когда прибывает новый пакет и направляется к выходному порту, он помещается в конец очереди. Пока очередь не опустеет, маршрутизатор передает пакеты из очереди, выбирая из нее самый старый пакет.

Слайд 28

Описание слайда:

Организация очередей FIFO

Слайд 29

Описание слайда:

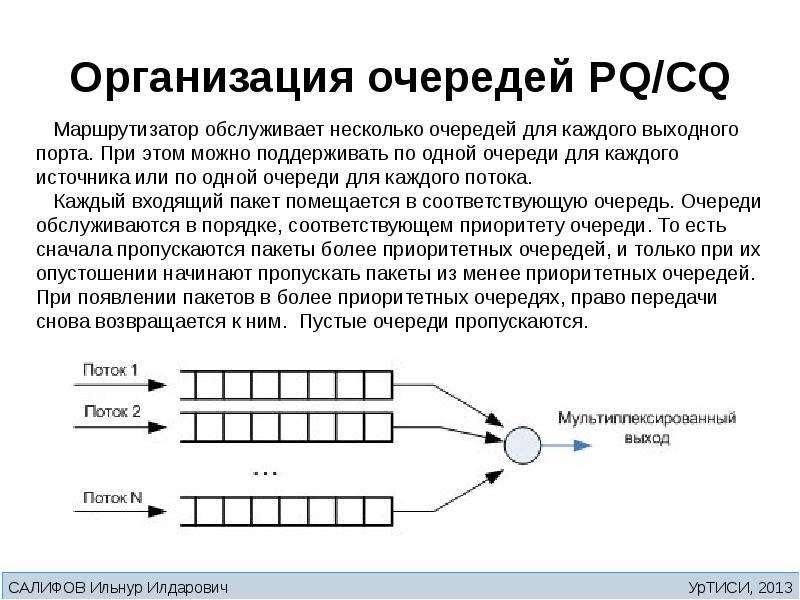

Организация очередей PQ/CQ

Слайд 30

Описание слайда:

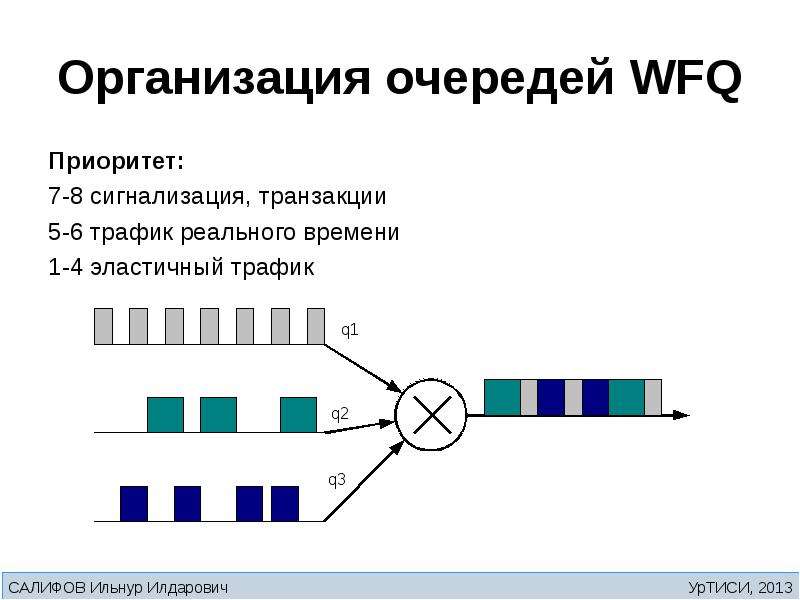

Организация очередей WFQ Приоритет: 7-8 сигнализация, транзакции 5-6 трафик реального времени 1-4 эластичный трафик

Слайд 31

Описание слайда:

Механизмы профилирования трафика Drop tail – отбрасывание хвоста: отбрасываются все пакеты, заставшие буфер полным. Используется в best effort. RED – случайное раннее обнаружение: при угрозе перегрузки пакеты из буфера отбрасываются с ненулевой вероятностью. Первая часть алгоритма (вычисление средней длины очереди) определяет допустимый уровень неравномерности трафика, а вторая часть алгоритма — частоту отбрасывания пакетов при данном уровне перегрузки. Дырявое ведро – отбрасываются пакеты, не обслужившиеся за установленный период.

Слайд 32

Описание слайда:

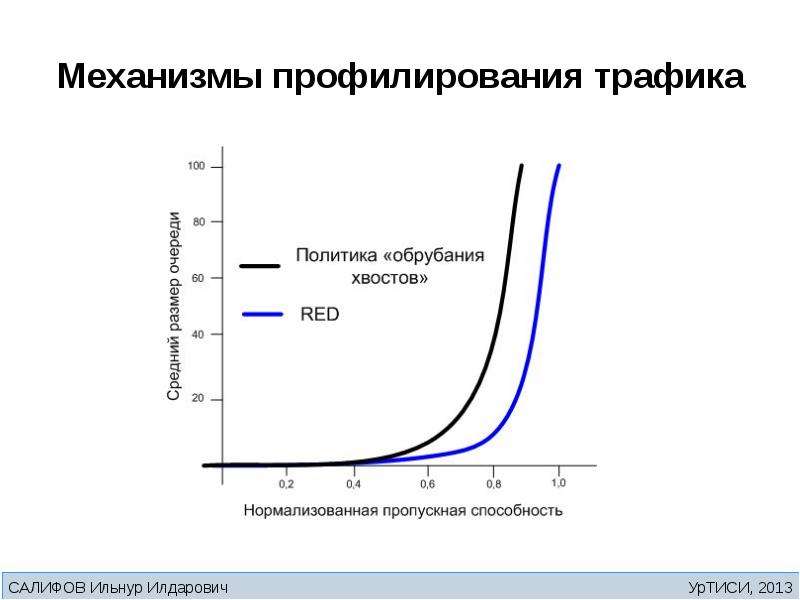

Механизмы профилирования трафика

Слайд 33

Описание слайда:

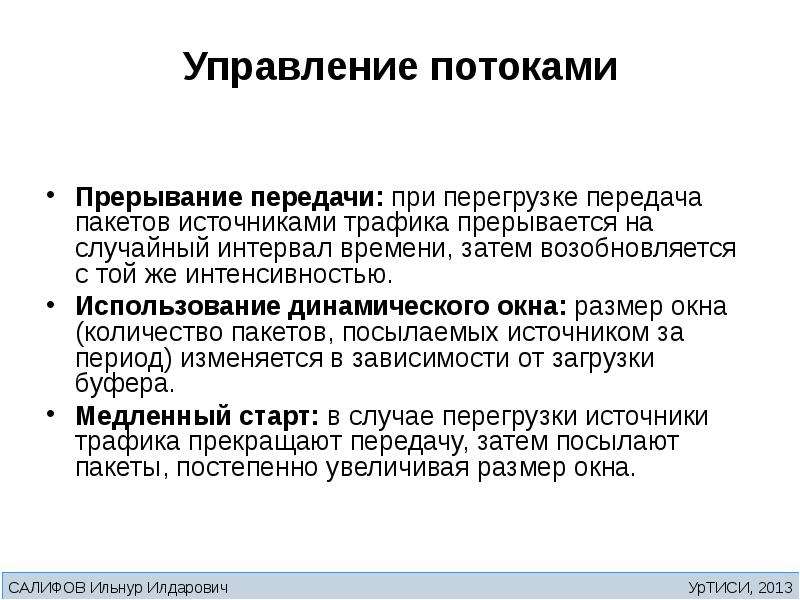

Управление потоками Прерывание передачи: при перегрузке передача пакетов источниками трафика прерывается на случайный интервал времени, затем возобновляется с той же интенсивностью. Использование динамического окна: размер окна (количество пакетов, посылаемых источником за период) изменяется в зависимости от загрузки буфера. Медленный старт: в случае перегрузки источники трафика прекращают передачу, затем посылают пакеты, постепенно увеличивая размер окна.

Слайд 34

Описание слайда:

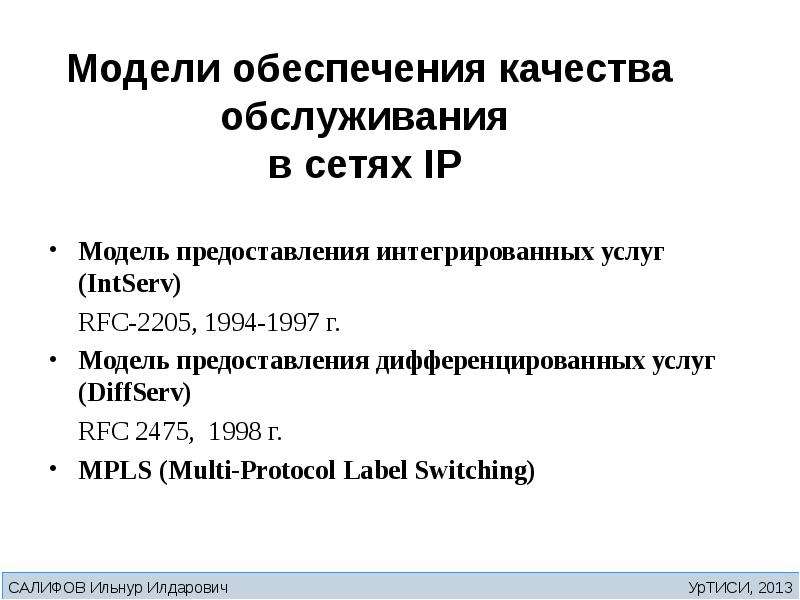

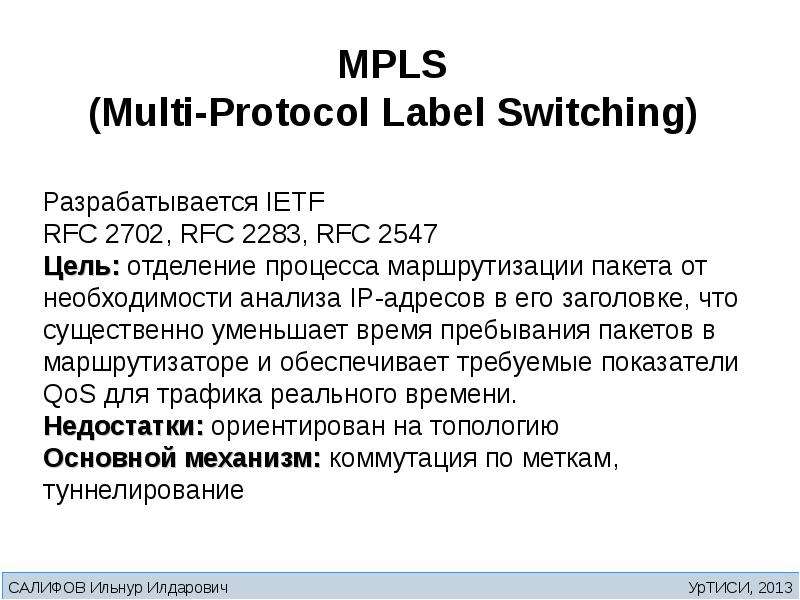

Модели обеспечения качества обслуживания в сетях IP Модель предоставления интегрированных услуг (IntServ) RFC-2205, 1994-1997 г. Модель предоставления дифференцированных услуг (DiffServ) RFC 2475, 1998 г. MPLS (Multi-Protocol Label Switching)

Слайд 35

Описание слайда:

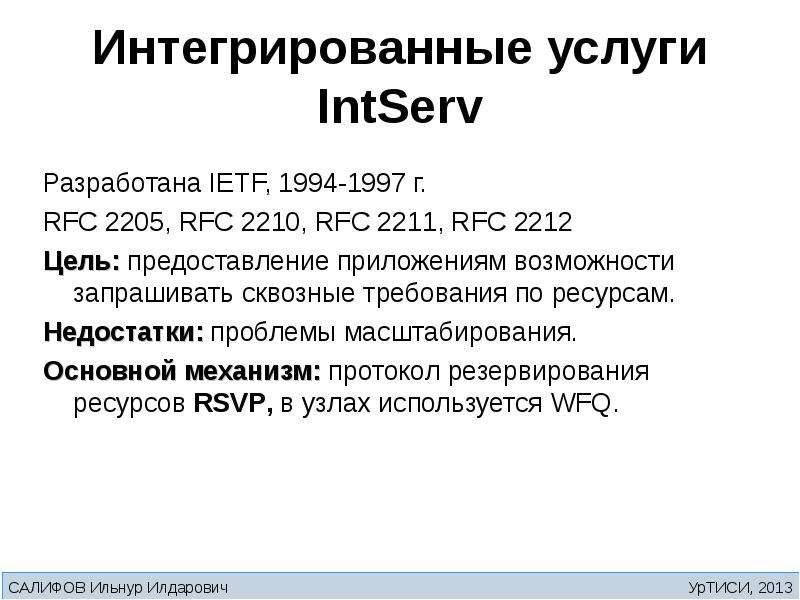

Интегрированные услуги IntServ Разработана IETF, 1994-1997 г. RFC 2205, RFC 2210, RFC 2211, RFC 2212 Цель: предоставление приложениям возможности запрашивать сквозные требования по ресурсам. Недостатки: проблемы масштабирования. Основной механизм: протокол резервирования ресурсов RSVP, в узлах используется WFQ.

Слайд 36

Описание слайда:

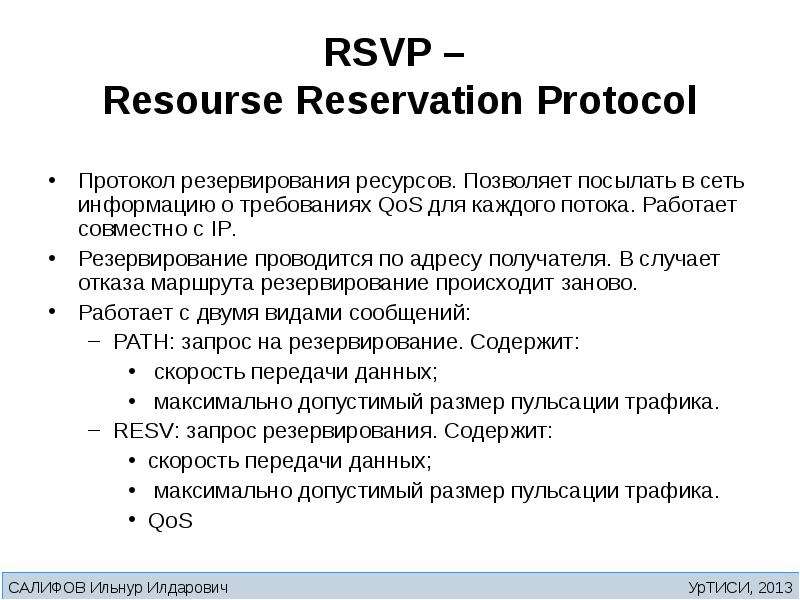

RSVP – Resourse Reservation Protocol Протокол резервирования ресурсов. Позволяет посылать в сеть информацию о требованиях QoS для каждого потока. Работает совместно с IP. Резервирование проводится по адресу получателя. В случает отказа маршрута резервирование происходит заново. Работает с двумя видами сообщений: PATH: запрос на резервирование. Содержит: скорость передачи данных; максимально допустимый размер пульсации трафика. RESV: запрос резервирования. Содержит: скорость передачи данных; максимально допустимый размер пульсации трафика. QoS

Слайд 37

Описание слайда:

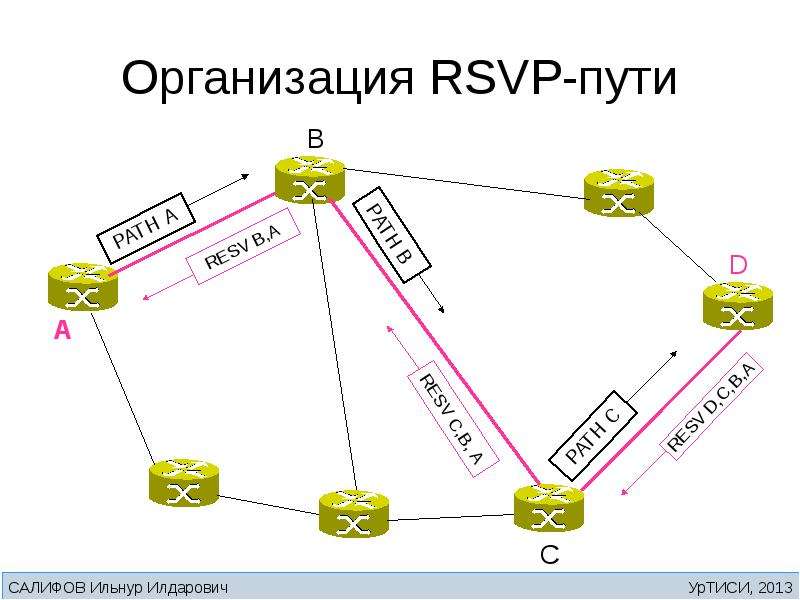

Организация RSVP-пути

Слайд 38

Описание слайда:

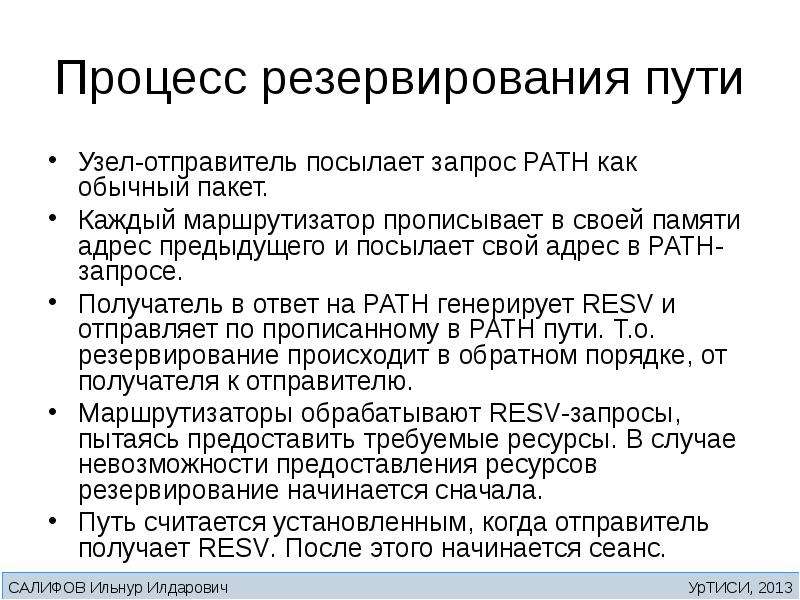

Процесс резервирования пути Узел-отправитель посылает запрос PATH как обычный пакет. Каждый маршрутизатор прописывает в своей памяти адрес предыдущего и посылает свой адрес в PATH-запросе. Получатель в ответ на PATH генерирует RESV и отправляет по прописанному в PATH пути. Т.о. резервирование происходит в обратном порядке, от получателя к отправителю. Маршрутизаторы обрабатывают RESV-запросы, пытаясь предоставить требуемые ресурсы. В случае невозможности предоставления ресурсов резервирование начинается сначала. Путь считается установленным, когда отправитель получает RESV. После этого начинается сеанс.

Слайд 39

Описание слайда:

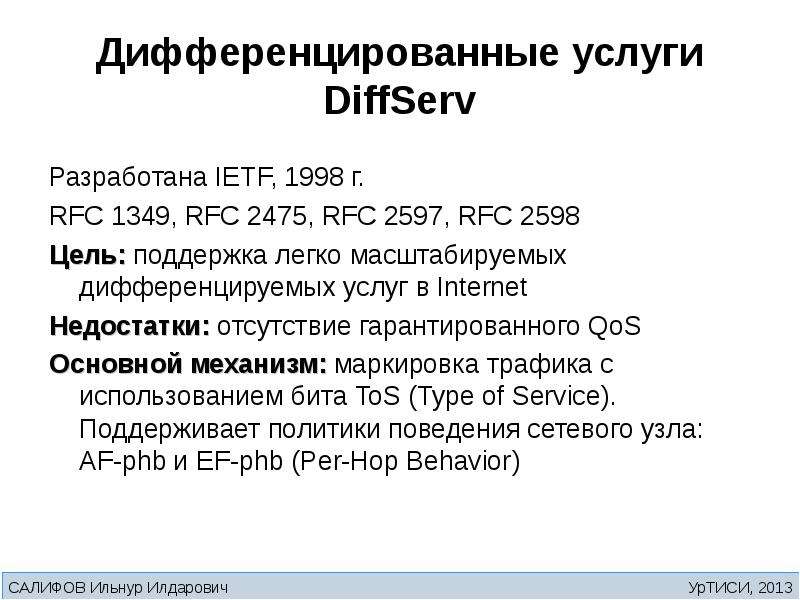

Дифференцированные услуги DiffServ Разработана IETF, 1998 г. RFC 1349, RFC 2475, RFC 2597, RFC 2598 Цель: поддержка легко масштабируемых дифференцируемых услуг в Internet Недостатки: отсутствие гарантированного QoS Основной механизм: маркировка трафика с использованием бита ToS (Type of Service). Поддерживает политики поведения сетевого узла: AF-phb и EF-phb (Per-Hop Behavior)

Слайд 40

Описание слайда:

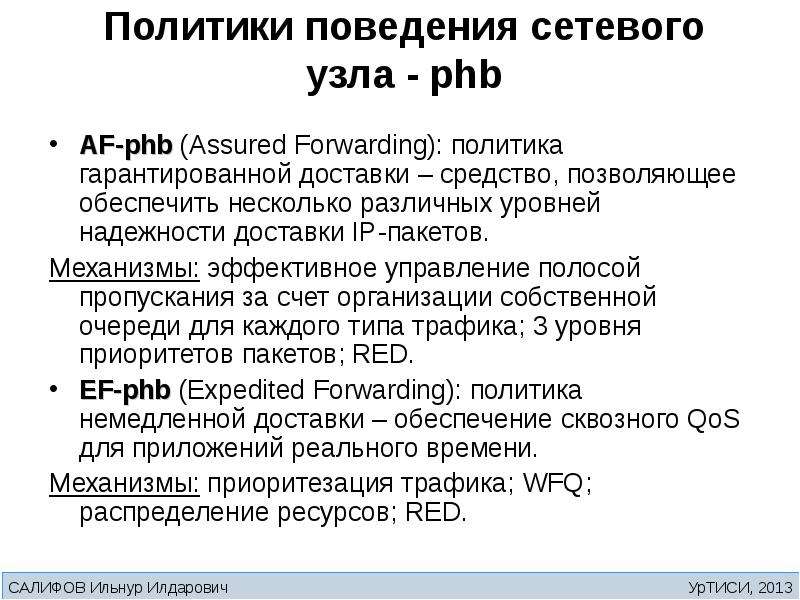

Политики поведения сетевого узла - phb AF-phb (Assured Forwarding): политика гарантированной доставки – средство, позволяющее обеспечить несколько различных уровней надежности доставки IP-пакетов. Механизмы: эффективное управление полосой пропускания за счет организации собственной очереди для каждого типа трафика; 3 уровня приоритетов пакетов; RED. EF-phb (Expedited Forwarding): политика немедленной доставки – обеспечение сквозного QoS для приложений реального времени. Механизмы: приоритезация трафика; WFQ; распределение ресурсов; RED.
