Слайд 1

Описание слайда:

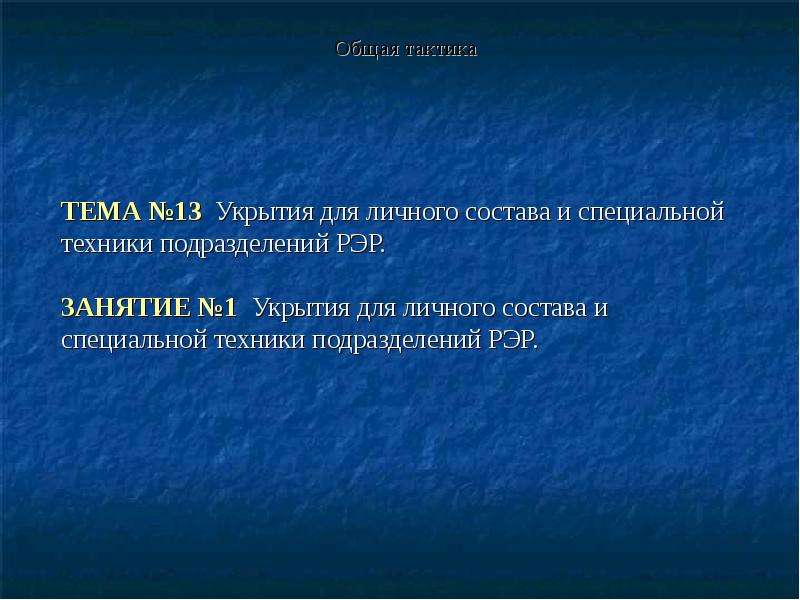

ТЕМА №13 Укрытия для личного состава и специальной техники подразделений РЭР. ЗАНЯТИЕ №1 Укрытия для личного состава и специальной техники подразделений РЭР. Общая тактика

Слайд 2

Описание слайда:

УЧЕБНЫЕ ВОПРОСЫ: 1. Виды и назначения укрытий. Выбор места расположения укрытий на местности. 2. Трассировка и отрывка котлована под укрытие для личного состава. Порядок возведения укрытий котлованного типа для специальной техники. 3. Маскировка возведения сооружений.

Слайд 3

Описание слайда:

ЛИТЕРАТУРА 1. Наставление по военно-инженерному делу для советской армии. М., Воен. издат., 84г. 2. И.В.Павленко, Учебник сержанта радии радиотехнической разведки. М., Воен. издат.,89г.

Слайд 4

Описание слайда:

Инженерное обеспечение организуется и осуществляется в целях создания частям и подразделениям необходимых условий для своевременного и скрытного их выдвижения, развертывания, маневра и успешного выполнения боевых задач, повышения защиты личного состава и боевой техники от всех современных средств поражения, а также для нанесения потерь противнику и затруднения его действий.

Слайд 5

Описание слайда:

По назначению фортификационные сооружения (укрытия) подразделяются на сооружения: По назначению фортификационные сооружения (укрытия) подразделяются на сооружения: для ведения огня; для наблюдения и управления огнем; для защиты личного состава; для пунктов управления; для медицинских пунктов, медико-санитарных батальонов и полевых госпиталей; для защиты техники и материальных средств.

Слайд 6

Описание слайда:

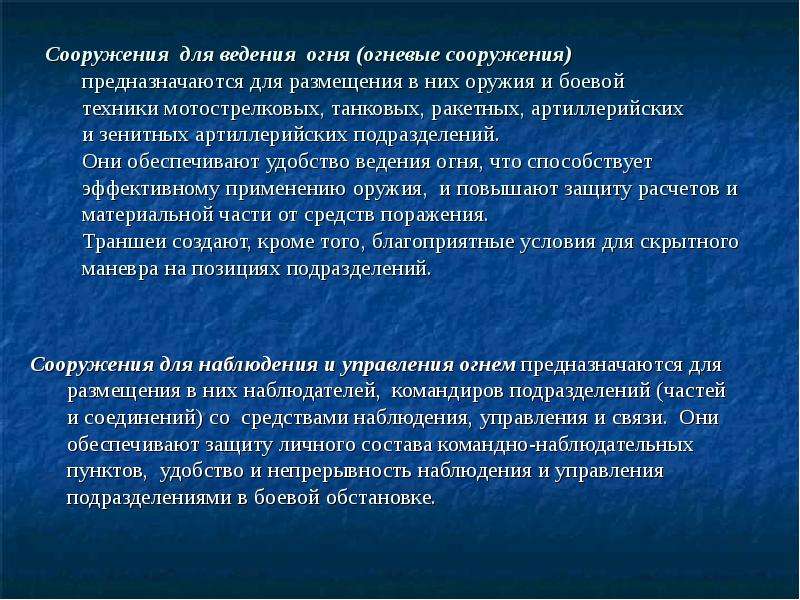

Сооружения для ведения огня (огневые сооружения) предназначаются для размещения в них оружия и боевой техники мотострелковых, танковых, ракетных, артиллерийских и зенитных артиллерийских подразделений. Они обеспечивают удобство ведения огня, что способствует эффективному применению оружия, и повышают защиту расчетов и материальной части от средств поражения. Траншеи создают, кроме того, благоприятные условия для скрытного маневра на позициях подразделений.

Слайд 7

Описание слайда:

Сооружения для наблюдения и управления огнем предназначаются для размещения в них наблюдателей, командиров подразделений (частей и соединений) со средствами наблюдения, управления и связи. Они обеспечивают защиту личного состава команднонаблюдательных пунктов, удобство и непрерывность наблюдения и управления подразделениями в боевой обстановке.

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

2. Трассировка и отрывка котлована под укрытие для личного состава. Порядок возведения укрытий котлованного типа для специальной техники.

Слайд 10

Описание слайда:

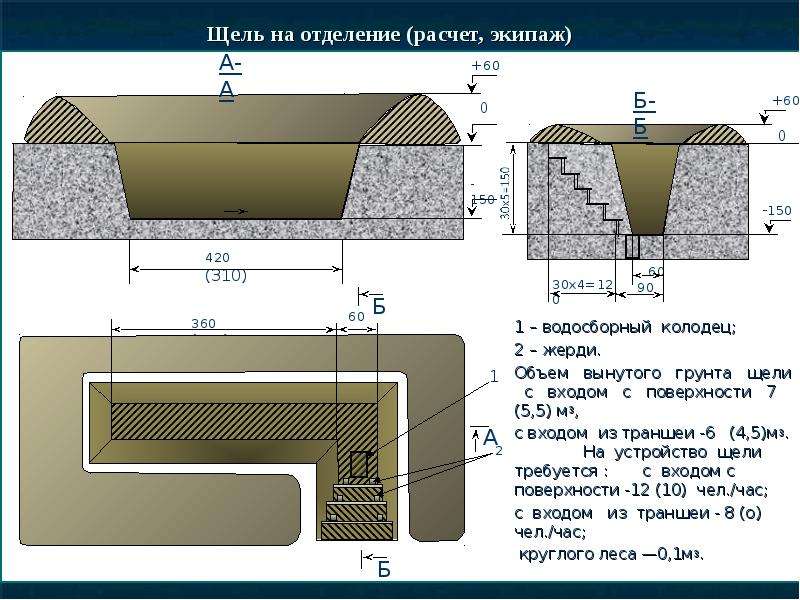

Щель на отделение (расчет, экипаж) 1 – водосборный колодец; 2 – жерди. Объем вынутого грунта щели с входом с поверхности 7 (5,5) м3, с входом из траншеи -6 (4,5)м3. На устройство щели требуется : с входом с поверхности -12 (10) чел./час; с входом из траншеи - 8 (о) чел./час; круглого леса —0,1м3.

Слайд 11

Описание слайда:

Перекрытая щель на отделение (расчет, экипаж) 1 - покрытие; 2- перекрытый участок входа; 3 - водосборный колодец; 4 - жерди; 5 - скрутки из 3 – 4 мм проволоки в четыре нити Объем вынутого грунта щели с входом с поверхности 13,5 (11,5) м3, с входом из траншеи -10,5 (8.5)м3. На устройство щели с входом с поверхности без заготовки материалов требуется 28 (24) чел./час, с входом из траншеи - 24 (20) чел./час, круглого леса (d=14 см, l=300 см) и жердей - 2,4 (2,3) м3, проволоки - 4 кг
