Слайд 1

Описание слайда:

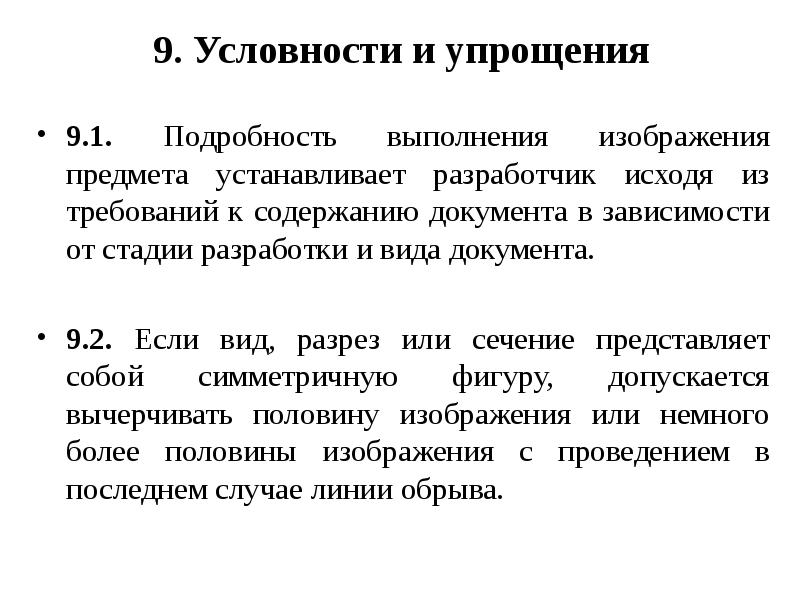

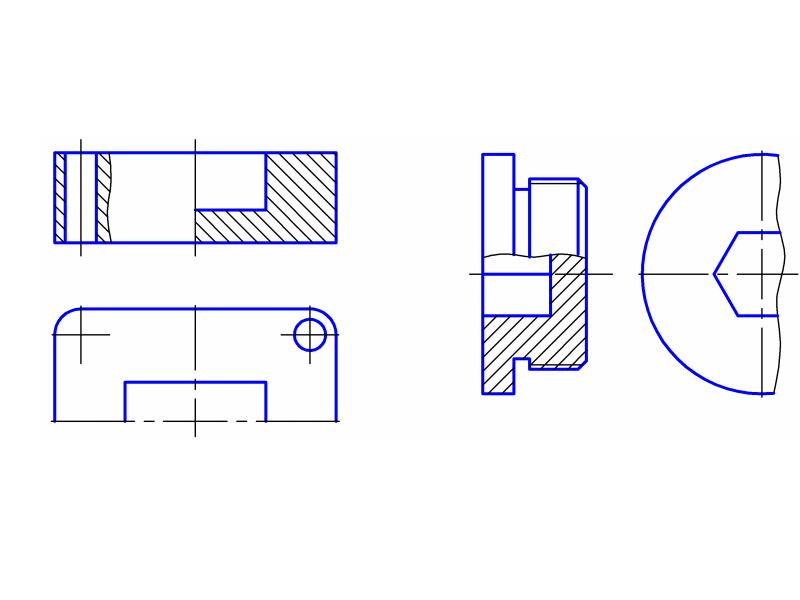

9. Условности и упрощения 9.1. Подробность выполнения изображения предмета устанавливает разработчик исходя из требований к содержанию документа в зависимости от стадии разработки и вида документа. 9.2. Если вид, разрез или сечение представляет собой симметричную фигуру, допускается вычерчивать половину изображения или немного более половины изображения с проведением в последнем случае линии обрыва.

Слайд 2

Описание слайда:

Слайд 3

Описание слайда:

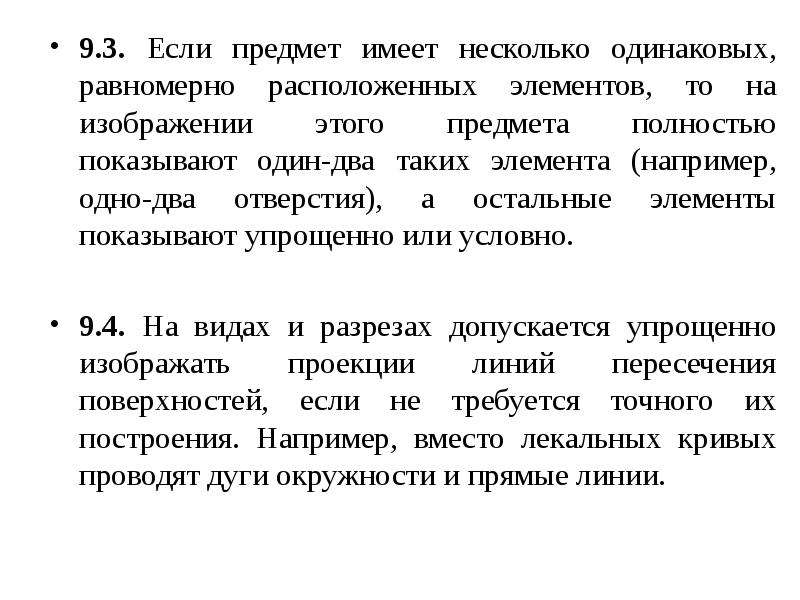

9.3. Если предмет имеет несколько одинаковых, равномерно расположенных элементов, то на изображении этого предмета полностью показывают один-два таких элемента (например, одно-два отверстия), а остальные элементы показывают упрощенно или условно. 9.3. Если предмет имеет несколько одинаковых, равномерно расположенных элементов, то на изображении этого предмета полностью показывают один-два таких элемента (например, одно-два отверстия), а остальные элементы показывают упрощенно или условно. 9.4. На видах и разрезах допускается упрощенно изображать проекции линий пересечения поверхностей, если не требуется точного их построения. Например, вместо лекальных кривых проводят дуги окружности и прямые линии.

Слайд 4

Описание слайда:

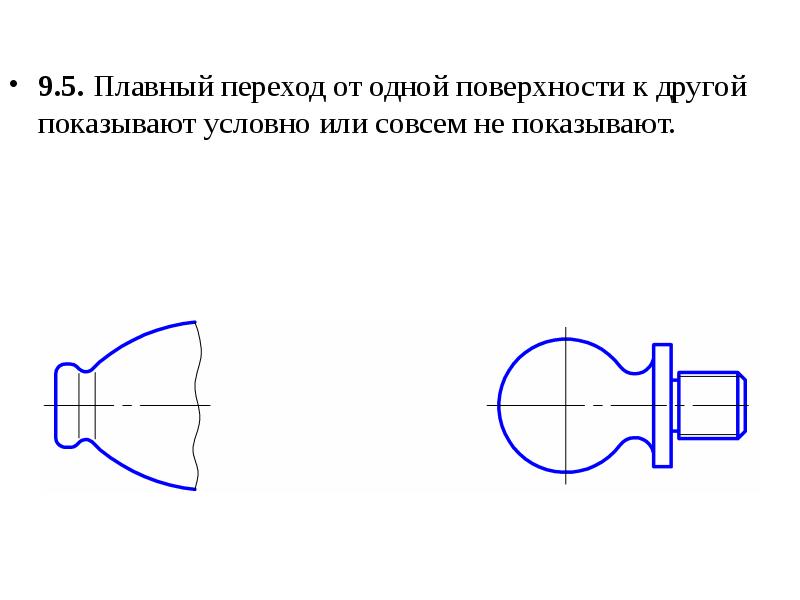

9.5. Плавный переход от одной поверхности к другой показывают условно или совсем не показывают. 9.5. Плавный переход от одной поверхности к другой показывают условно или совсем не показывают.

Слайд 5

Описание слайда:

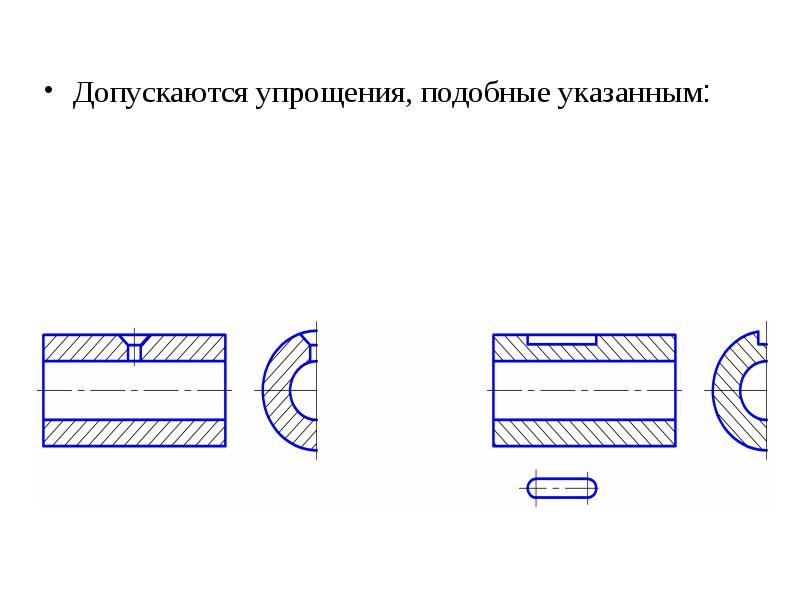

Допускаются упрощения, подобные указанным: Допускаются упрощения, подобные указанным:

Слайд 6

Описание слайда:

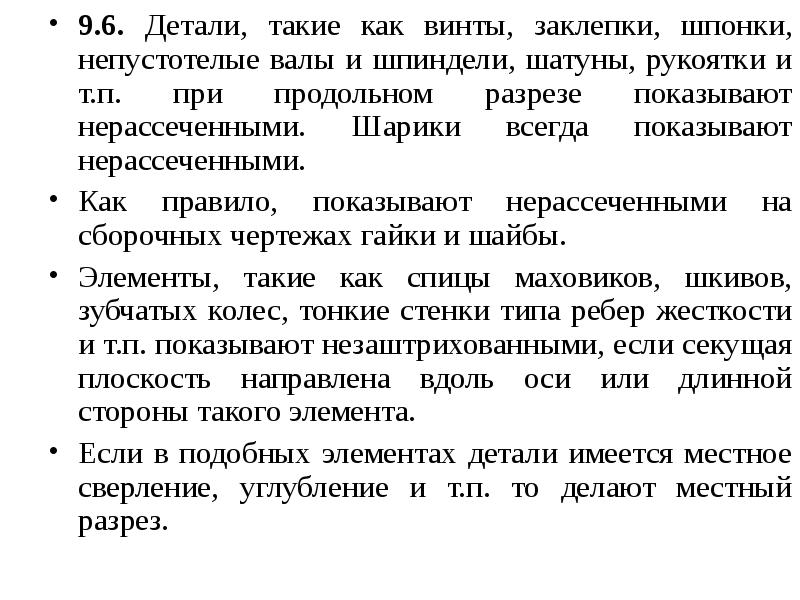

9.6. Детали, такие как винты, заклепки, шпонки, непустотелые валы и шпиндели, шатуны, рукоятки и т.п. при продольном разрезе показывают нерассеченными. Шарики всегда показывают нерассеченными. 9.6. Детали, такие как винты, заклепки, шпонки, непустотелые валы и шпиндели, шатуны, рукоятки и т.п. при продольном разрезе показывают нерассеченными. Шарики всегда показывают нерассеченными. Как правило, показывают нерассеченными на сборочных чертежах гайки и шайбы. Элементы, такие как спицы маховиков, шкивов, зубчатых колес, тонкие стенки типа ребер жесткости и т.п. показывают незаштрихованными, если секущая плоскость направлена вдоль оси или длинной стороны такого элемента. Если в подобных элементах детали имеется местное сверление, углубление и т.п. то делают местный разрез.

Слайд 7

Описание слайда:

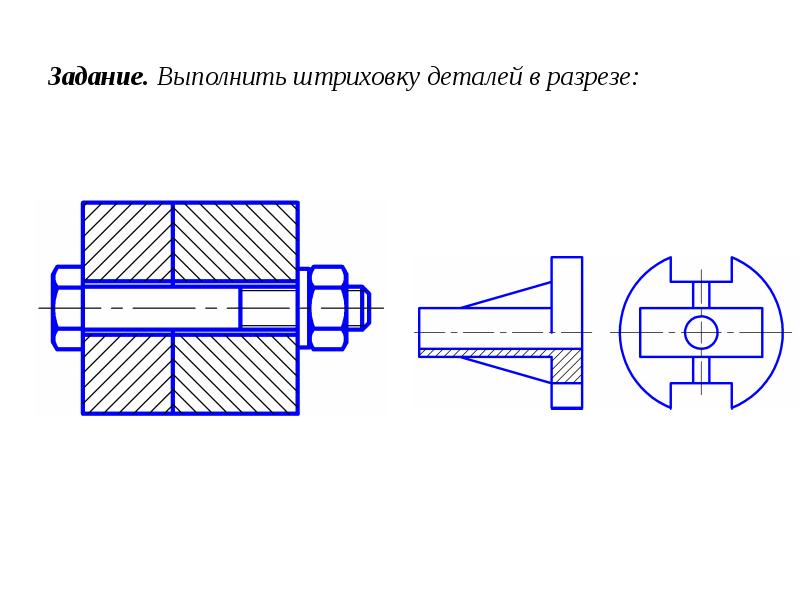

Задание. Выполнить штриховку деталей в разрезе:

Слайд 8

Описание слайда:

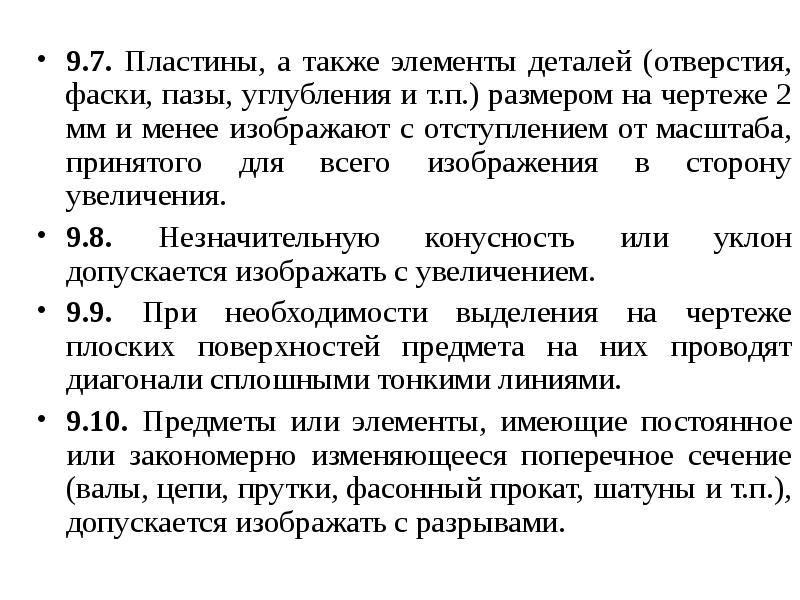

9.7. Пластины, а также элементы деталей (отверстия, фаски, пазы, углубления и т.п.) размером на чертеже 2 мм и менее изображают с отступлением от масштаба, принятого для всего изображения в сторону увеличения. 9.7. Пластины, а также элементы деталей (отверстия, фаски, пазы, углубления и т.п.) размером на чертеже 2 мм и менее изображают с отступлением от масштаба, принятого для всего изображения в сторону увеличения. 9.8. Незначительную конусность или уклон допускается изображать с увеличением. 9.9. При необходимости выделения на чертеже плоских поверхностей предмета на них проводят диагонали сплошными тонкими линиями. 9.10. Предметы или элементы, имеющие постоянное или закономерно изменяющееся поперечное сечение (валы, цепи, прутки, фасонный прокат, шатуны и т.п.), допускается изображать с разрывами.

Слайд 9

Описание слайда:

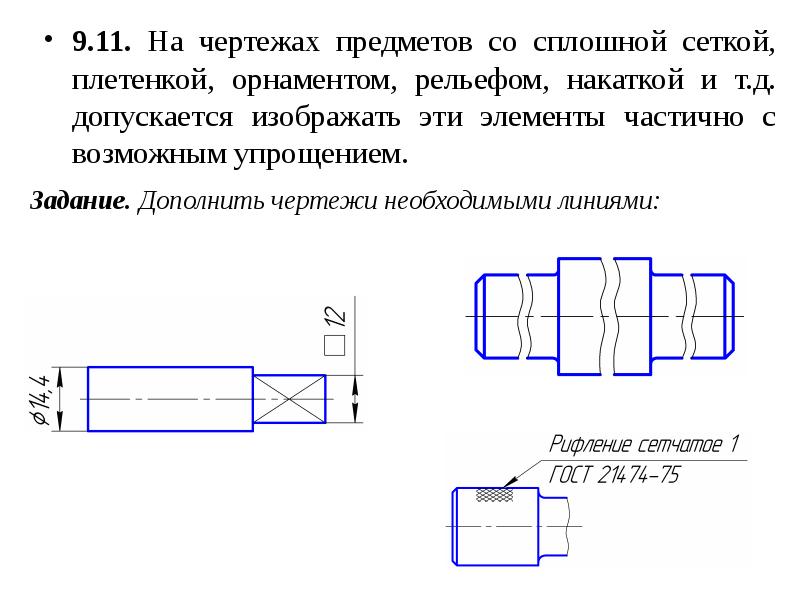

9.11. На чертежах предметов со сплошной сеткой, плетенкой, орнаментом, рельефом, накаткой и т.д. допускается изображать эти элементы частично с возможным упрощением. 9.11. На чертежах предметов со сплошной сеткой, плетенкой, орнаментом, рельефом, накаткой и т.д. допускается изображать эти элементы частично с возможным упрощением.

Слайд 10

Описание слайда:

9.12. Для упрощения чертежей или сокращения количества изображений допускается: 9.12. Для упрощения чертежей или сокращения количества изображений допускается:

Слайд 11

Описание слайда:

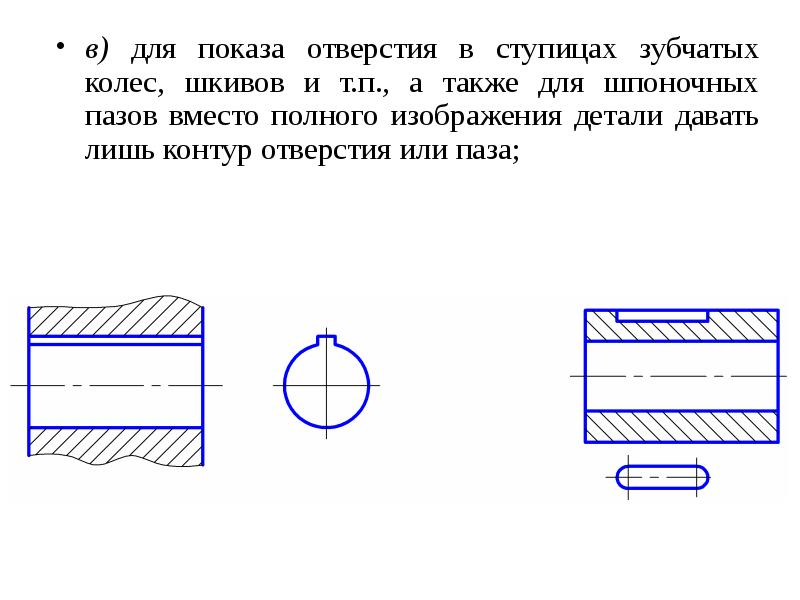

в) для показа отверстия в ступицах зубчатых колес, шкивов и т.п., а также для шпоночных пазов вместо полного изображения детали давать лишь контур отверстия или паза; в) для показа отверстия в ступицах зубчатых колес, шкивов и т.п., а также для шпоночных пазов вместо полного изображения детали давать лишь контур отверстия или паза;

Слайд 12

Описание слайда:

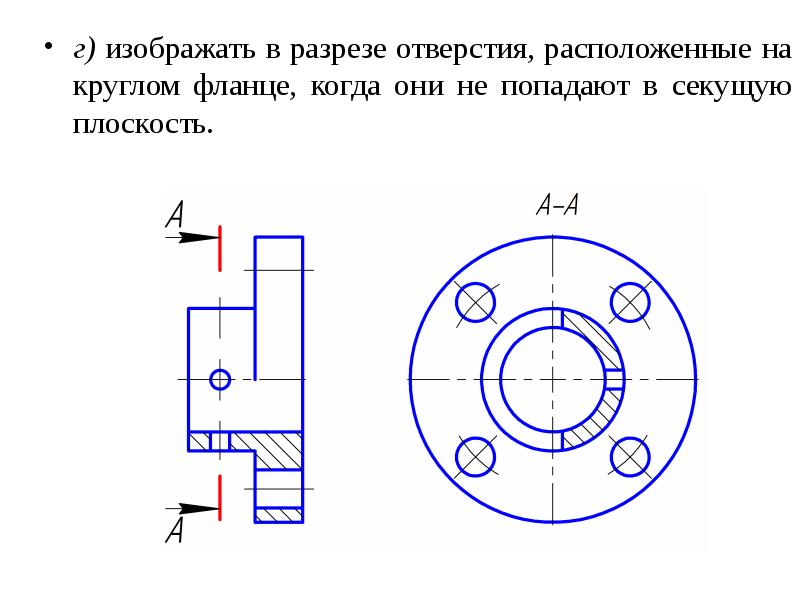

г) изображать в разрезе отверстия, расположенные на круглом фланце, когда они не попадают в секущую плоскость. г) изображать в разрезе отверстия, расположенные на круглом фланце, когда они не попадают в секущую плоскость.
