Слайд 1

Описание слайда:

Тема 8 Виды соединений составных частей изделия

Слайд 2

Описание слайда:

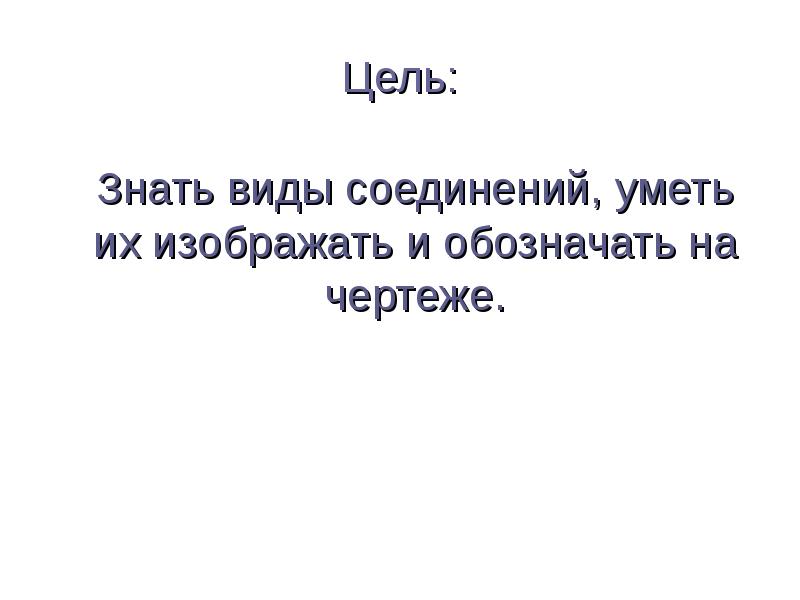

Цель: Знать виды соединений, уметь их изображать и обозначать на чертеже.

Слайд 3

Описание слайда:

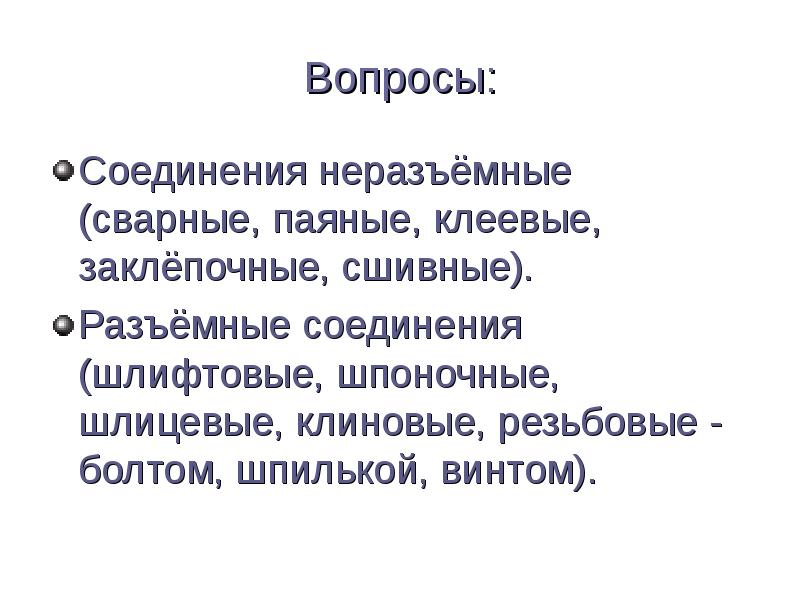

Вопросы: Соединения неразъёмные (сварные, паяные, клеевые, заклёпочные, сшивные). Разъёмные соединения (шлифтовые, шпоночные, шлицевые, клиновые, резьбовые - болтом, шпилькой, винтом).

Слайд 4

Описание слайда:

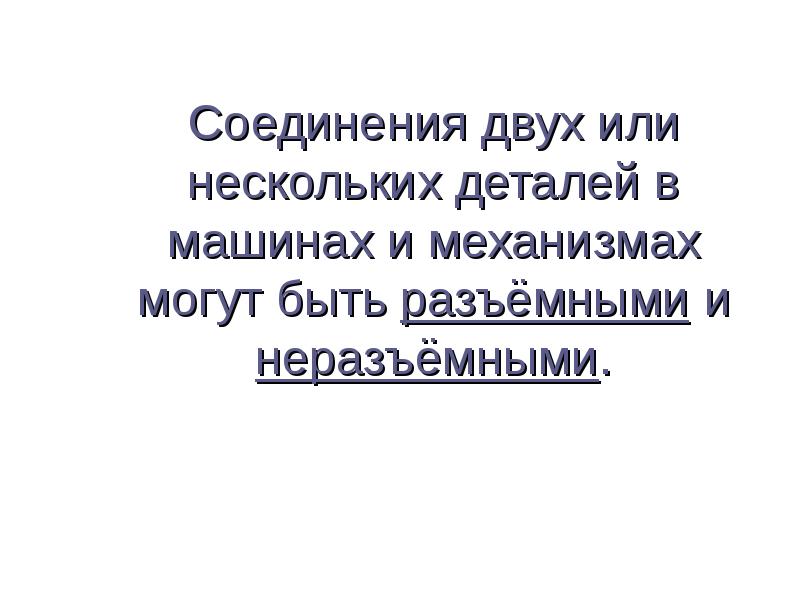

Соединения двух или нескольких деталей в машинах и механизмах могут быть разъёмными и неразъёмными. Соединения двух или нескольких деталей в машинах и механизмах могут быть разъёмными и неразъёмными.

Слайд 5

Описание слайда:

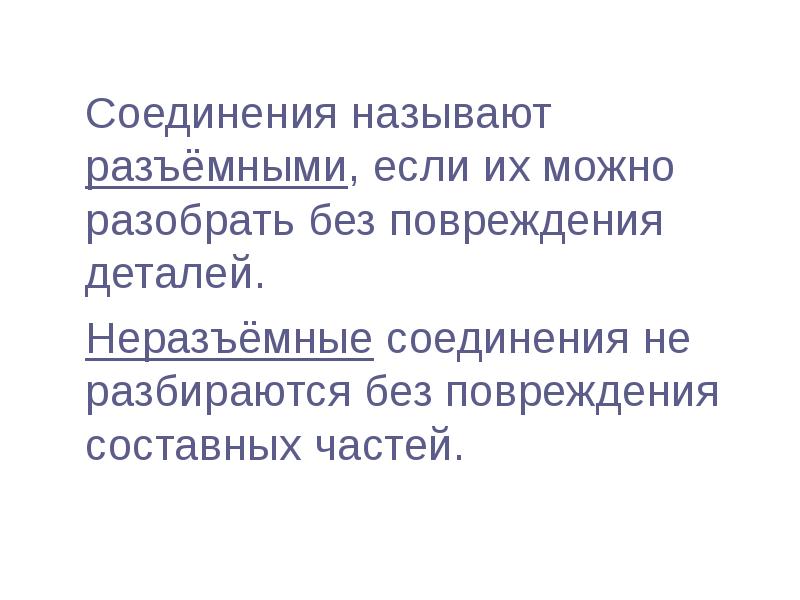

Соединения называют разъёмными, если их можно разобрать без повреждения деталей. Соединения называют разъёмными, если их можно разобрать без повреждения деталей. Неразъёмные соединения не разбираются без повреждения составных частей.

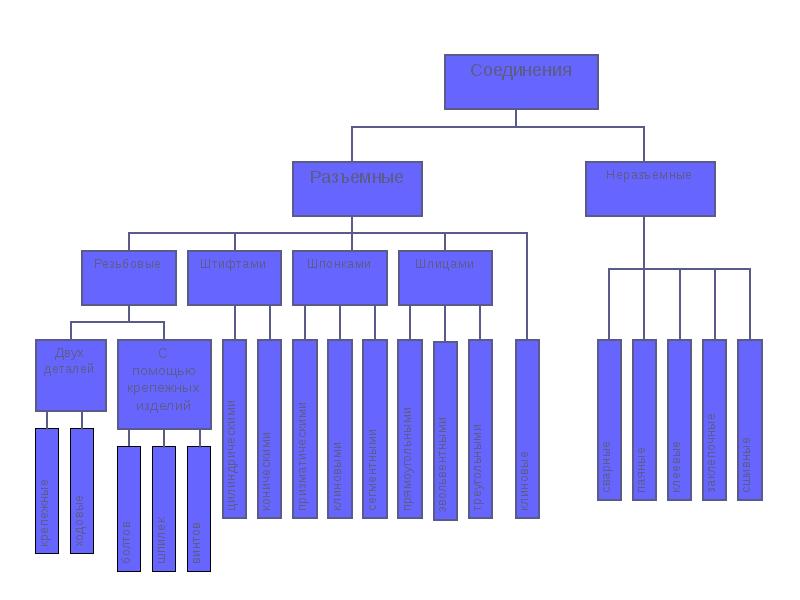

Слайд 6

Описание слайда:

Слайд 7

Описание слайда:

8.1.Неразъемные соединения

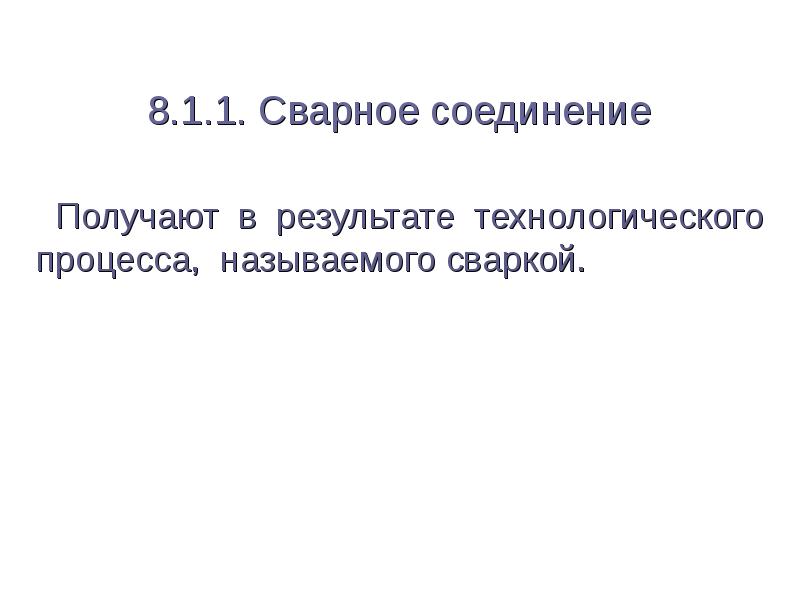

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

Швы сварных соединений условно изображают: Швы сварных соединений условно изображают: видимые – сплошными основными линиями, невидимые – штриховыми линиями.

Слайд 10

Описание слайда:

Обозначение располагают над полкой линии-выноски, если шов находится с лицевой стороны. Обозначение располагают над полкой линии-выноски, если шов находится с лицевой стороны.

Слайд 11

Описание слайда:

И под полкой линии-выноски, если шов находится с оборотной стороны. И под полкой линии-выноски, если шов находится с оборотной стороны.

Слайд 12

Описание слайда:

На рисунке схематично показана структура обозначения шва согласно ГОСТ 2.312-72. На рисунке схематично показана структура обозначения шва согласно ГОСТ 2.312-72.

Слайд 13

Описание слайда:

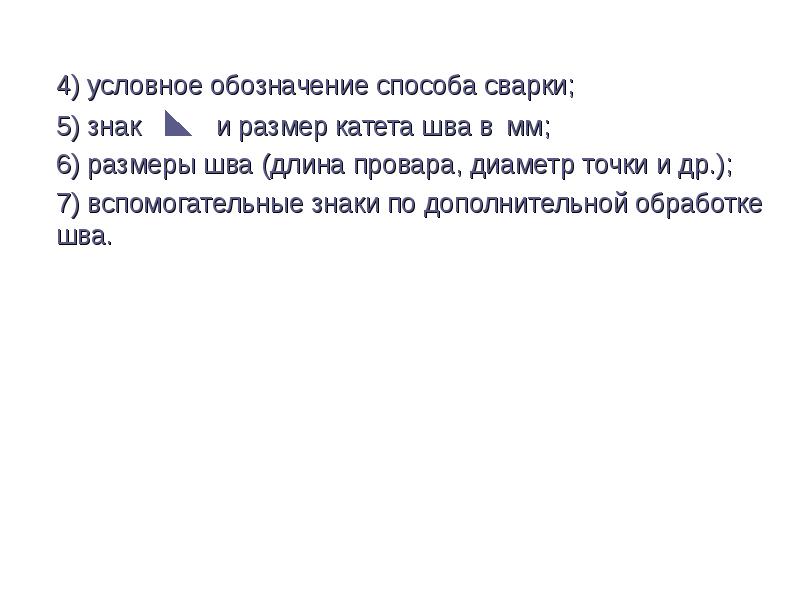

4) условное обозначение способа сварки; 4) условное обозначение способа сварки; 5) знак и размер катета шва в мм; 6) размеры шва (длина провара, диаметр точки и др.); 7) вспомогательные знаки по дополнительной обработке шва.

Слайд 14

Описание слайда:

- шов, выполненный при монтаже - шов, выполненный при монтаже ГОСТ 5264-80 - ручная электродуговая сварка; С9 - стыковое соединение с криволинейным скосом одной кромки, двусторонний; - усилие шва снято;

Слайд 15

Описание слайда:

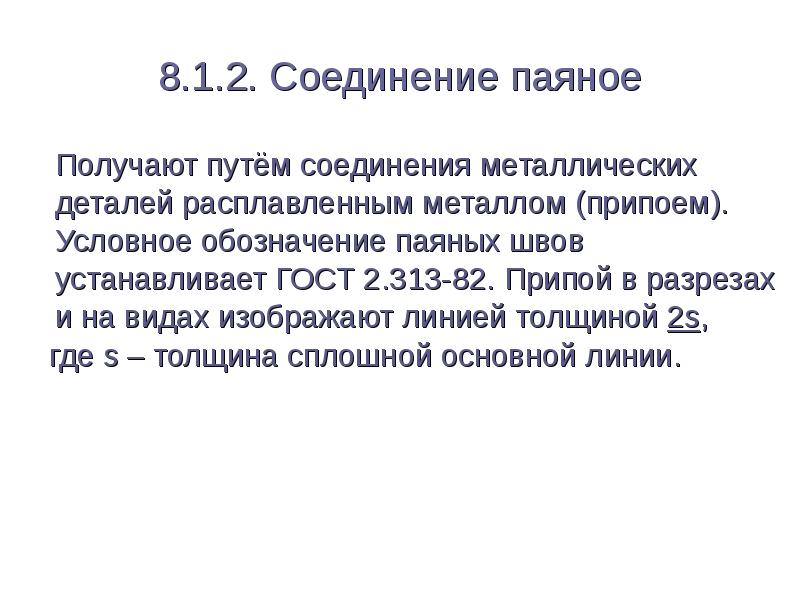

8.1.2. Соединение паяное Получают путём соединения металлических деталей расплавленным металлом (припоем). Условное обозначение паяных швов устанавливает ГОСТ 2.313-82. Припой в разрезах и на видах изображают линией толщиной 2s, где s – толщина сплошной основной линии.

Слайд 16

Описание слайда:

Для обозначения пайки применяют условный знак, который наносят на линии-выноске. Для обозначения пайки применяют условный знак, который наносят на линии-выноске. Окружность на конце линии-выноски обозначает то, что шов выполнен по периметру. Все остальные данные приводятся в технических требованиях.

Слайд 17

Описание слайда:

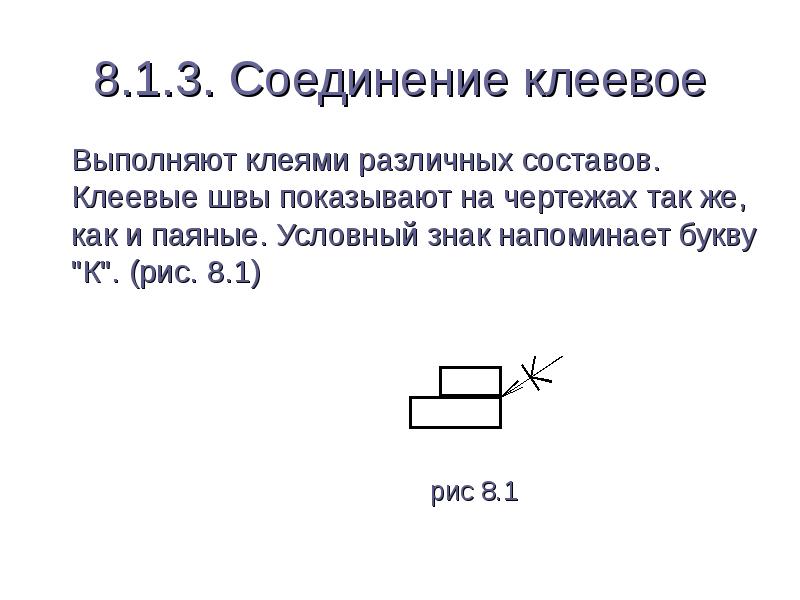

8.1.3. Соединение клеевое Выполняют клеями различных составов. Клеевые швы показывают на чертежах так же, как и паяные. Условный знак напоминает букву "К". (рис. 8.1)

Слайд 18

Описание слайда:

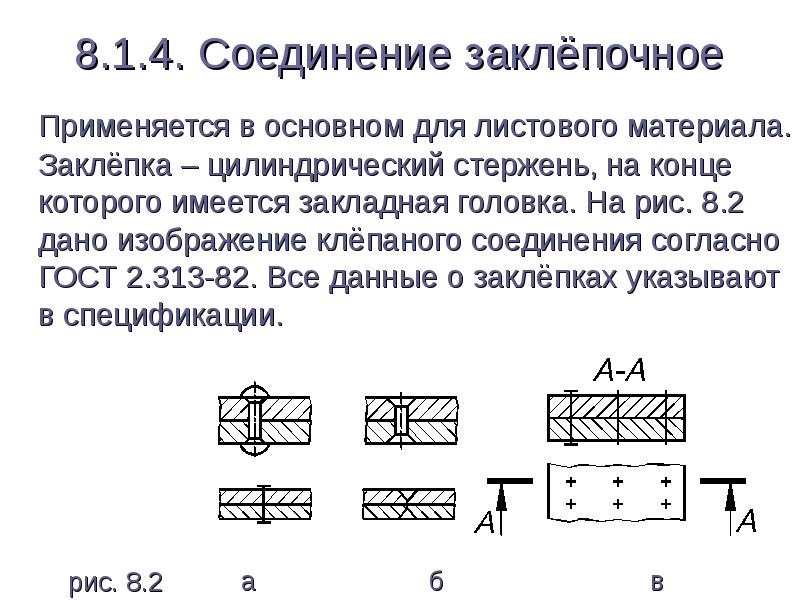

8.1.4. Соединение заклёпочное Применяется в основном для листового материала. Заклёпка – цилиндрический стержень, на конце которого имеется закладная головка. На рис. 8.2 дано изображение клёпаного соединения согласно ГОСТ 2.313-82. Все данные о заклёпках указывают в спецификации.

Слайд 19

Описание слайда:

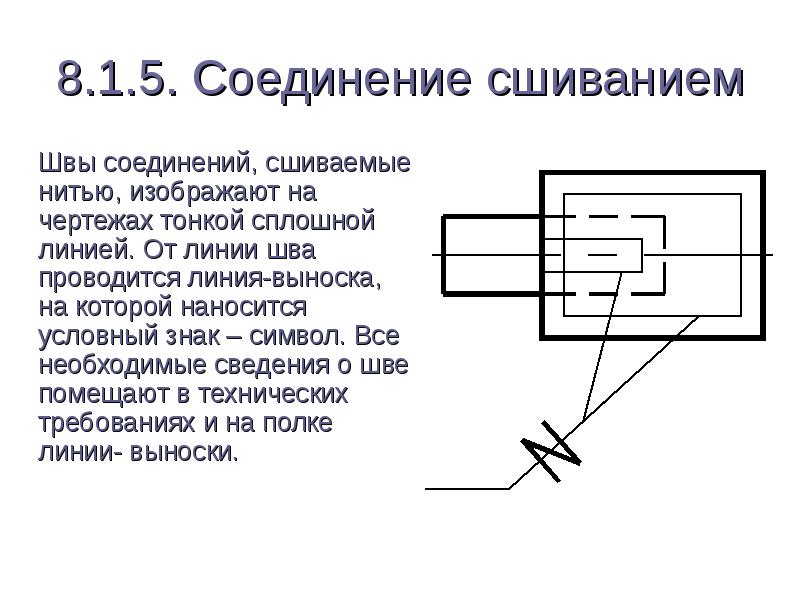

8.1.5. Соединение сшиванием Швы соединений, сшиваемые нитью, изображают на чертежах тонкой сплошной линией. От линии шва проводится линия-выноска, на которой наносится условный знак – символ. Все необходимые сведения о шве помещают в технических требованиях и на полке линии- выноски.

Слайд 20

Описание слайда:

Слайд 21

Описание слайда:

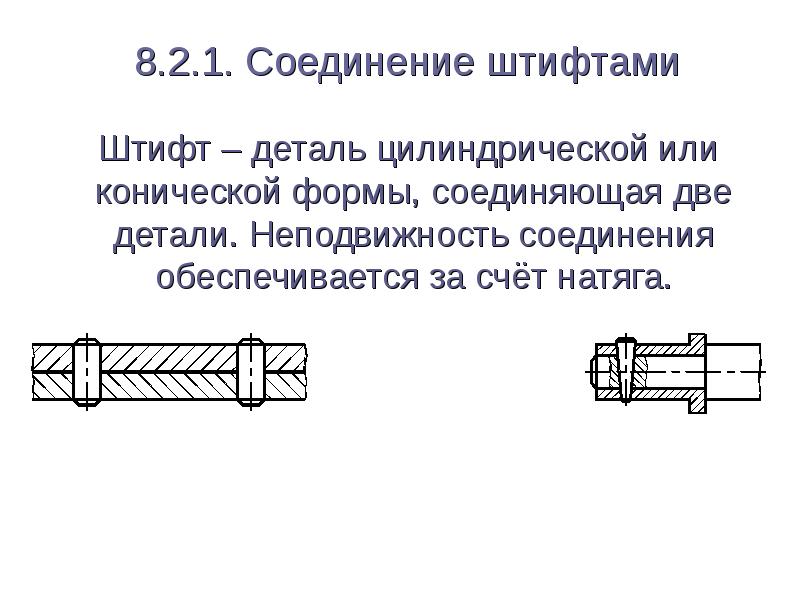

Штифт – деталь цилиндрической или конической формы, соединяющая две детали. Неподвижность соединения обеспечивается за счёт натяга. Штифт – деталь цилиндрической или конической формы, соединяющая две детали. Неподвижность соединения обеспечивается за счёт натяга.

Слайд 22

Описание слайда:

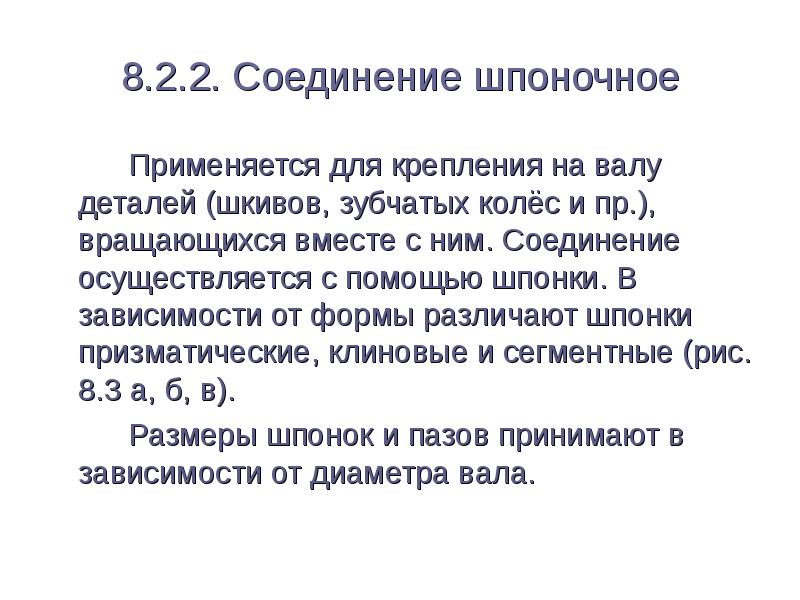

8.2.2. Соединение шпоночное Применяется для крепления на валу деталей (шкивов, зубчатых колёс и пр.), вращающихся вместе с ним. Соединение осуществляется с помощью шпонки. В зависимости от формы различают шпонки призматические, клиновые и сегментные (рис. 8.3 а, б, в). Размеры шпонок и пазов принимают в зависимости от диаметра вала.

Слайд 23

Описание слайда:

а б в а б в рис. 8.3

Слайд 24

Описание слайда:

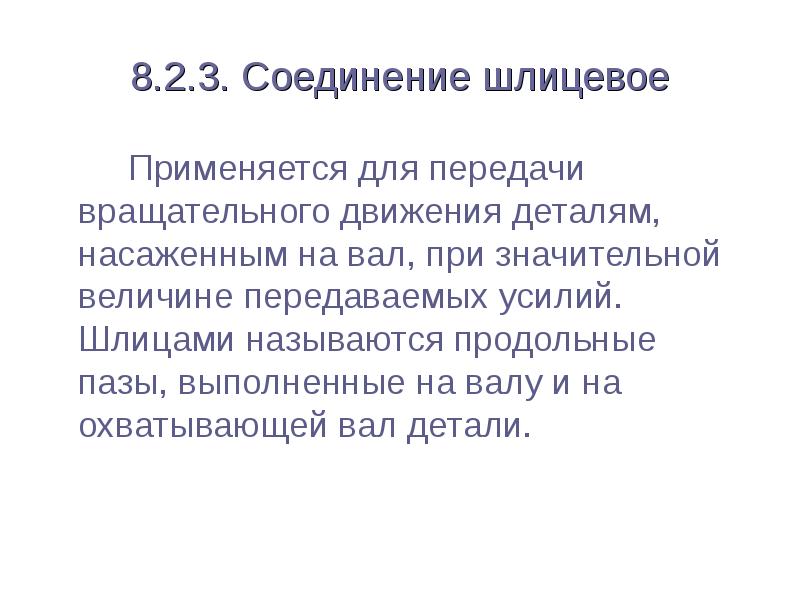

8.2.3. Соединение шлицевое Применяется для передачи вращательного движения деталям, насаженным на вал, при значительной величине передаваемых усилий. Шлицами называются продольные пазы, выполненные на валу и на охватывающей вал детали.

Слайд 25

Описание слайда:

Форма профиля шлицев бывает прямобочная (прямоугольная), эвольвентная, треугольная. Форма профиля шлицев бывает прямобочная (прямоугольная), эвольвентная, треугольная.

Слайд 26

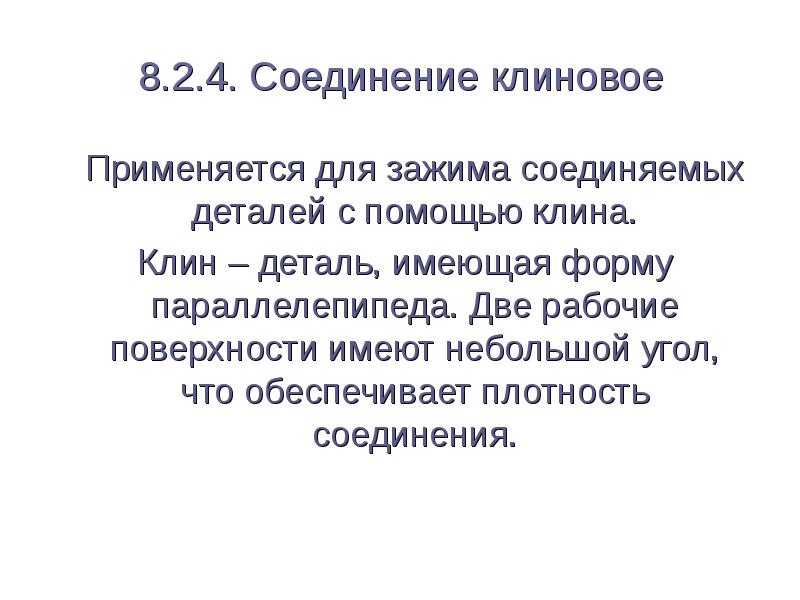

Описание слайда:

8.2.4. Соединение клиновое Применяется для зажима соединяемых деталей с помощью клина. Клин – деталь, имеющая форму параллелепипеда. Две рабочие поверхности имеют небольшой угол, что обеспечивает плотность соединения.

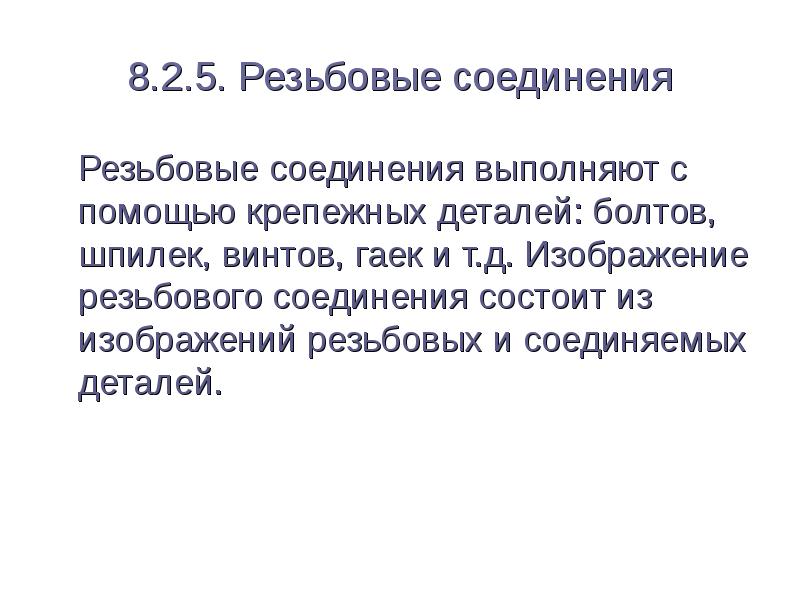

Слайд 27

Описание слайда:

8.2.5. Резьбовые соединения Резьбовые соединения выполняют с помощью крепежных деталей: болтов, шпилек, винтов, гаек и т.д. Изображение резьбового соединения состоит из изображений резьбовых и соединяемых деталей.

Слайд 28

Описание слайда:

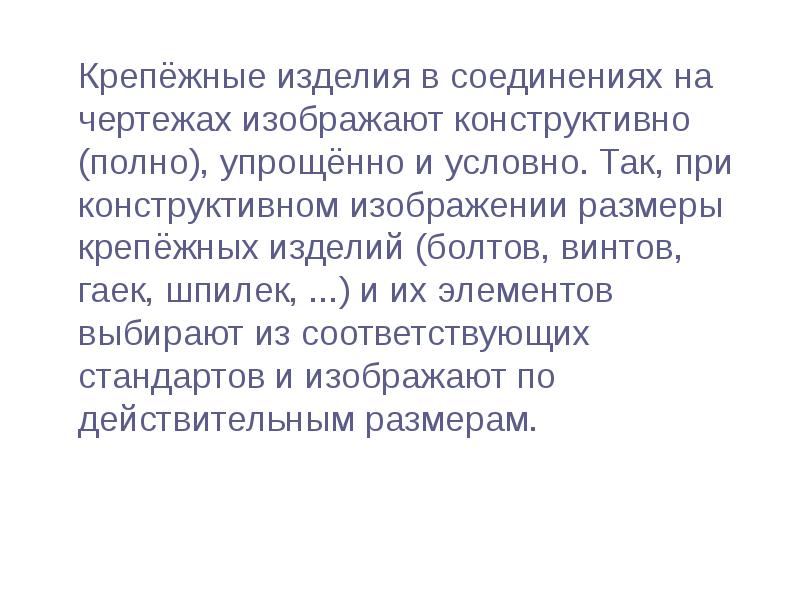

Крепёжные изделия в соединениях на чертежах изображают конструктивно (полно), упрощённо и условно. Так, при конструктивном изображении размеры крепёжных изделий (болтов, винтов, гаек, шпилек, ...) и их элементов выбирают из соответствующих стандартов и изображают по действительным размерам. Крепёжные изделия в соединениях на чертежах изображают конструктивно (полно), упрощённо и условно. Так, при конструктивном изображении размеры крепёжных изделий (болтов, винтов, гаек, шпилек, ...) и их элементов выбирают из соответствующих стандартов и изображают по действительным размерам.

Слайд 29

Описание слайда:

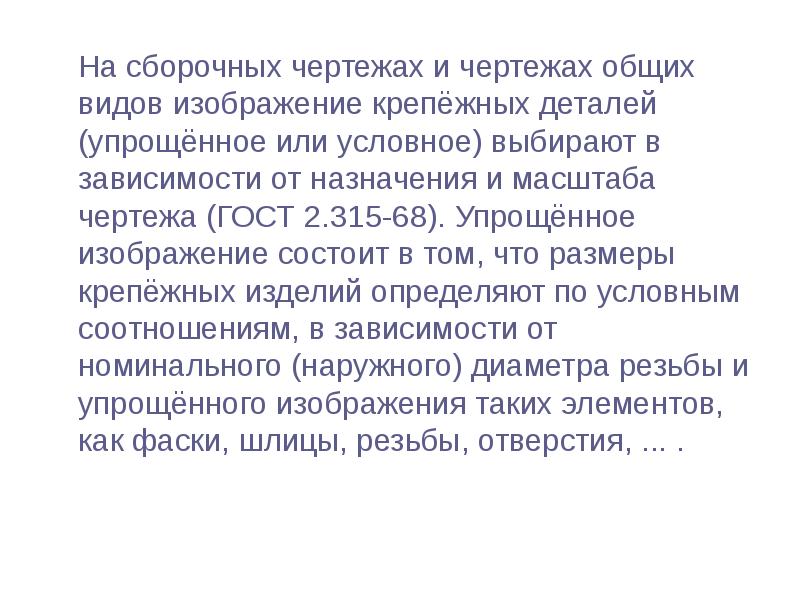

На сборочных чертежах и чертежах общих видов изображение крепёжных деталей (упрощённое или условное) выбирают в зависимости от назначения и масштаба чертежа (ГОСТ 2.315-68). Упрощённое изображение состоит в том, что размеры крепёжных изделий определяют по условным соотношениям, в зависимости от номинального (наружного) диаметра резьбы и упрощённого изображения таких элементов, как фаски, шлицы, резьбы, отверстия, ... . На сборочных чертежах и чертежах общих видов изображение крепёжных деталей (упрощённое или условное) выбирают в зависимости от назначения и масштаба чертежа (ГОСТ 2.315-68). Упрощённое изображение состоит в том, что размеры крепёжных изделий определяют по условным соотношениям, в зависимости от номинального (наружного) диаметра резьбы и упрощённого изображения таких элементов, как фаски, шлицы, резьбы, отверстия, ... .

Слайд 30

Описание слайда:

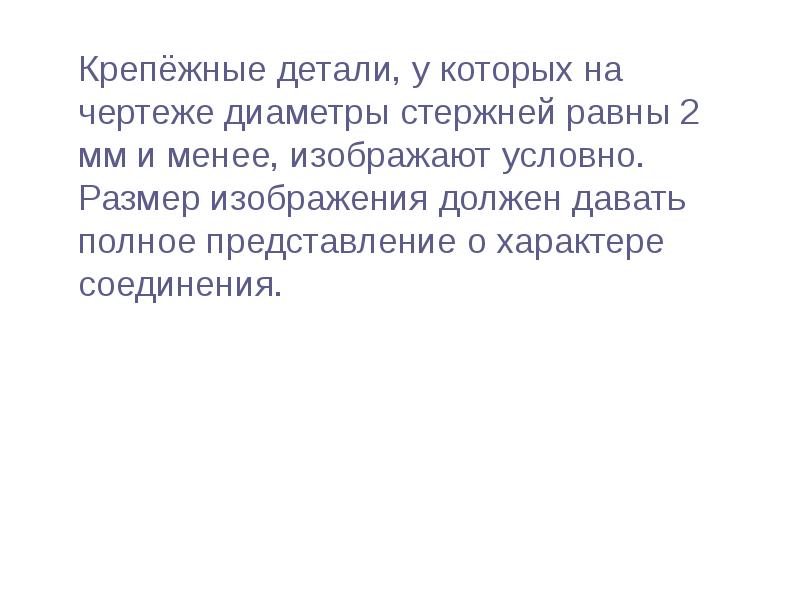

Крепёжные детали, у которых на чертеже диаметры стержней равны 2 мм и менее, изображают условно. Размер изображения должен давать полное представление о характере соединения. Крепёжные детали, у которых на чертеже диаметры стержней равны 2 мм и менее, изображают условно. Размер изображения должен давать полное представление о характере соединения.

Слайд 31

Описание слайда:

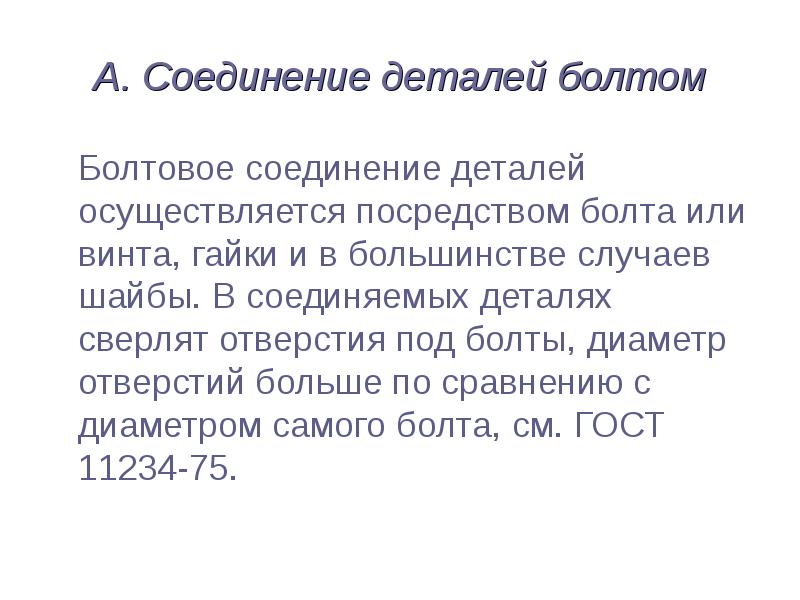

А. Соединение деталей болтом Болтовое соединение деталей осуществляется посредством болта или винта, гайки и в большинстве случаев шайбы. В соединяемых деталях сверлят отверстия под болты, диаметр отверстий больше по сравнению с диаметром самого болта, см. ГОСТ 11234-75.

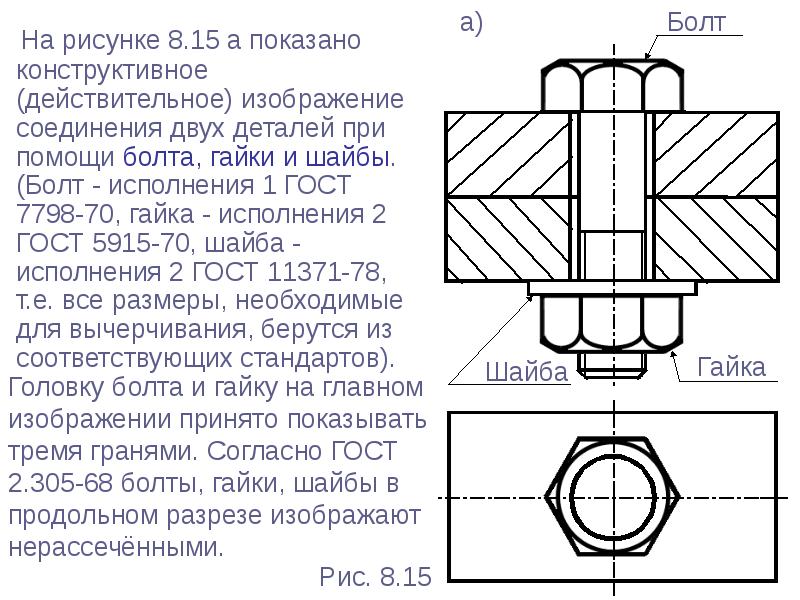

Слайд 32

Описание слайда:

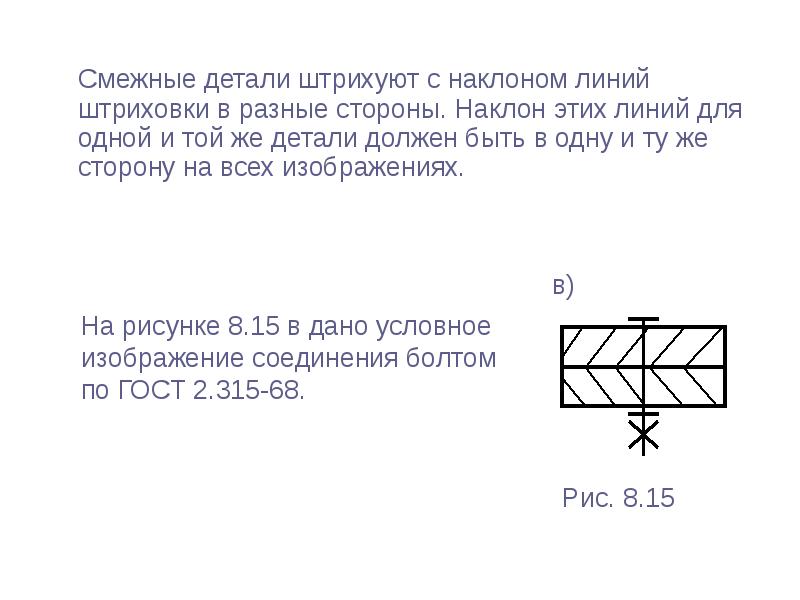

Слайд 33

Описание слайда:

Слайд 34

Описание слайда:

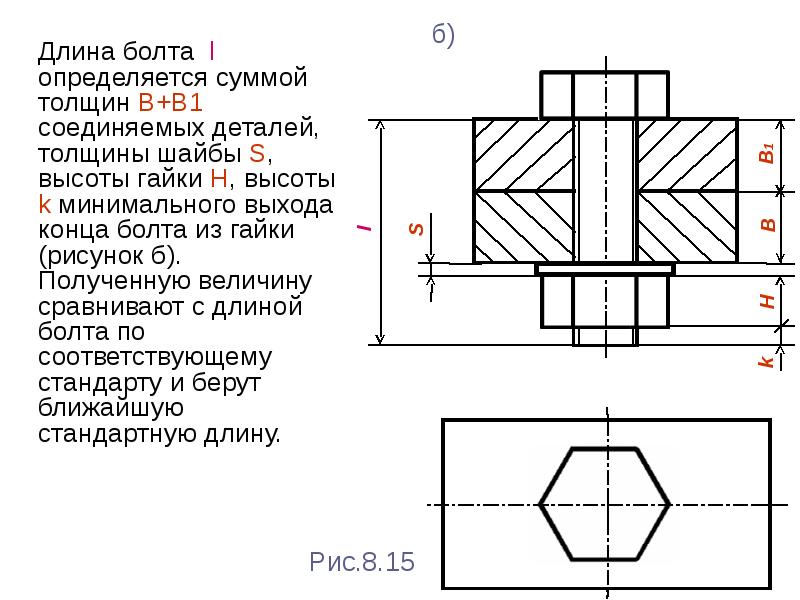

Длина болта l определяется суммой толщин B+B1 соединяемых деталей, толщины шайбы S, высоты гайки H, высоты k минимального выхода конца болта из гайки (рисунок б). Полученную величину сравнивают с длиной болта по соответствующему стандарту и берут ближайшую стандартную длину. Длина болта l определяется суммой толщин B+B1 соединяемых деталей, толщины шайбы S, высоты гайки H, высоты k минимального выхода конца болта из гайки (рисунок б). Полученную величину сравнивают с длиной болта по соответствующему стандарту и берут ближайшую стандартную длину.

Слайд 35

Описание слайда:

Слайд 36

Описание слайда:

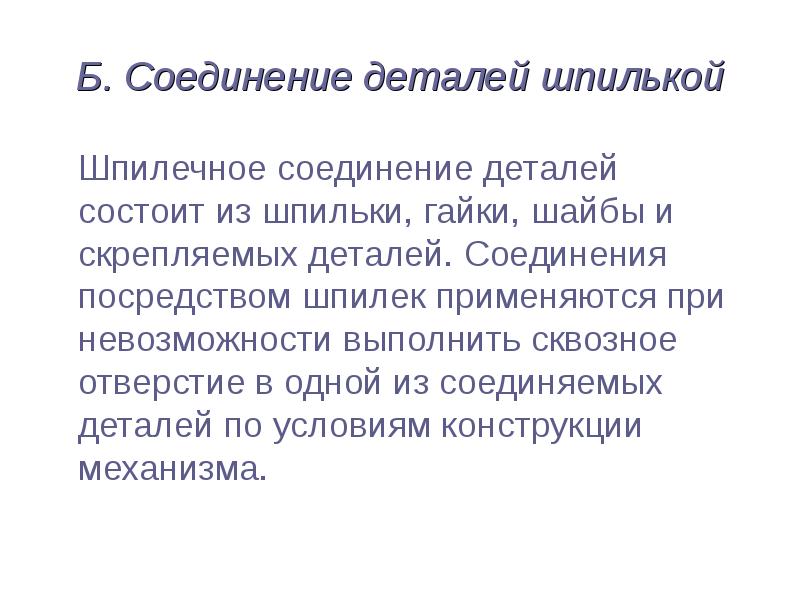

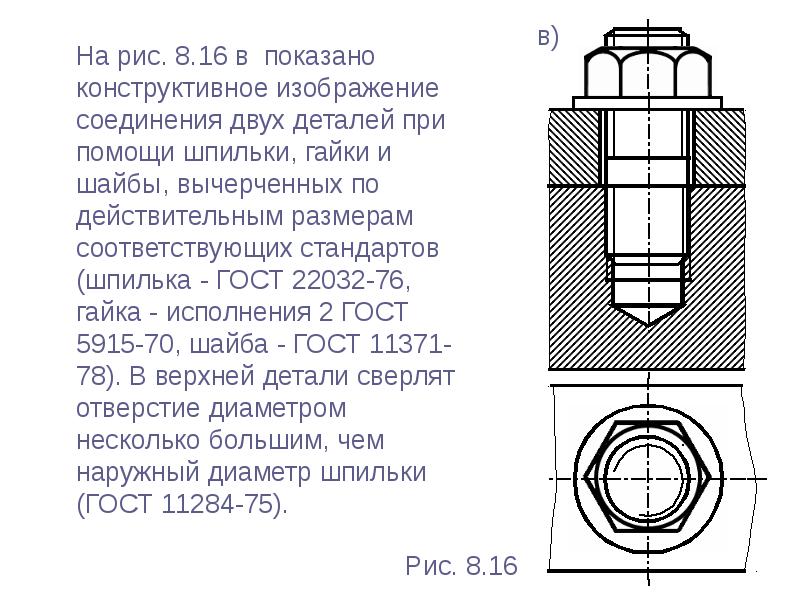

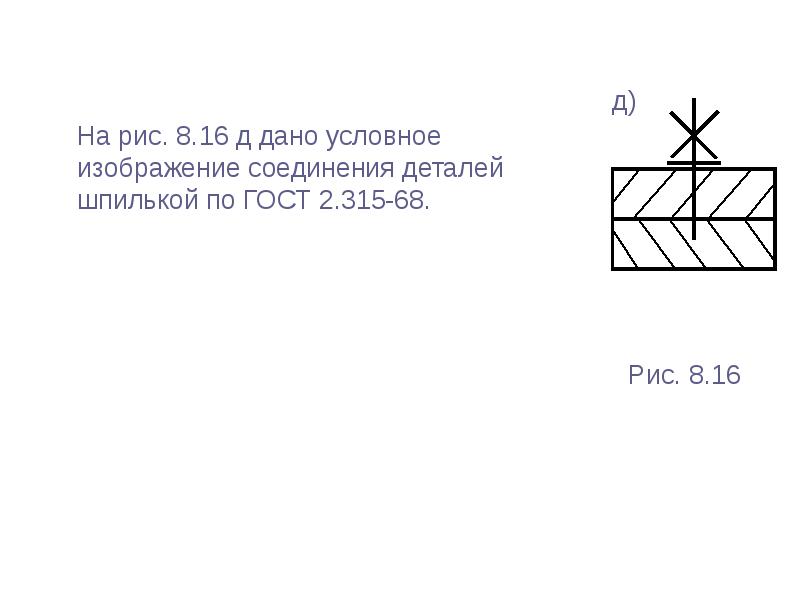

Б. Соединение деталей шпилькой Шпилечное соединение деталей состоит из шпильки, гайки, шайбы и скрепляемых деталей. Соединения посредством шпилек применяются при невозможности выполнить сквозное отверстие в одной из соединяемых деталей по условиям конструкции механизма.

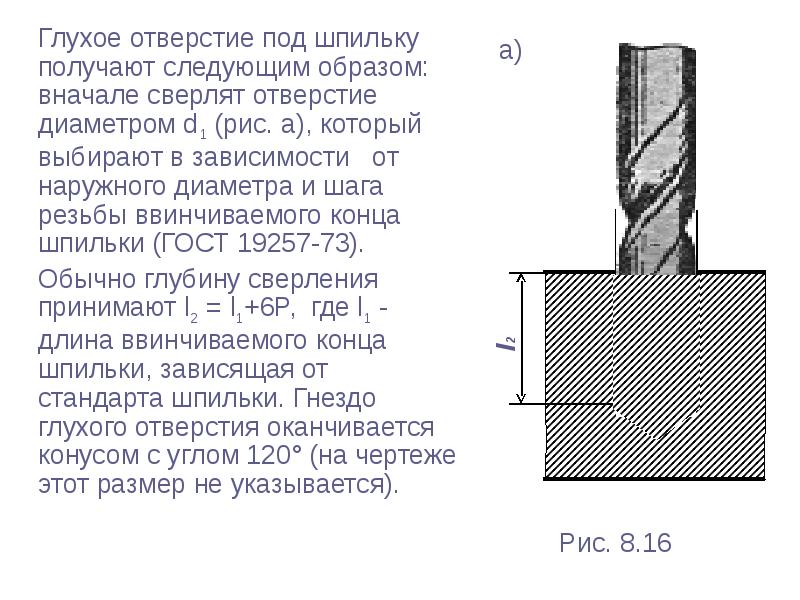

Слайд 37

Описание слайда:

Слайд 38

Описание слайда:

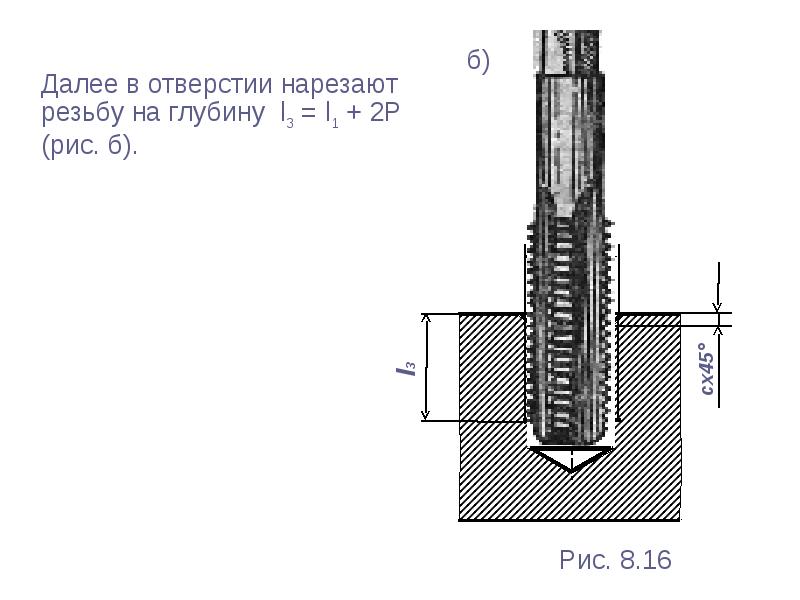

Слайд 39

Описание слайда:

Слайд 40

Описание слайда:

Слайд 41

Описание слайда:

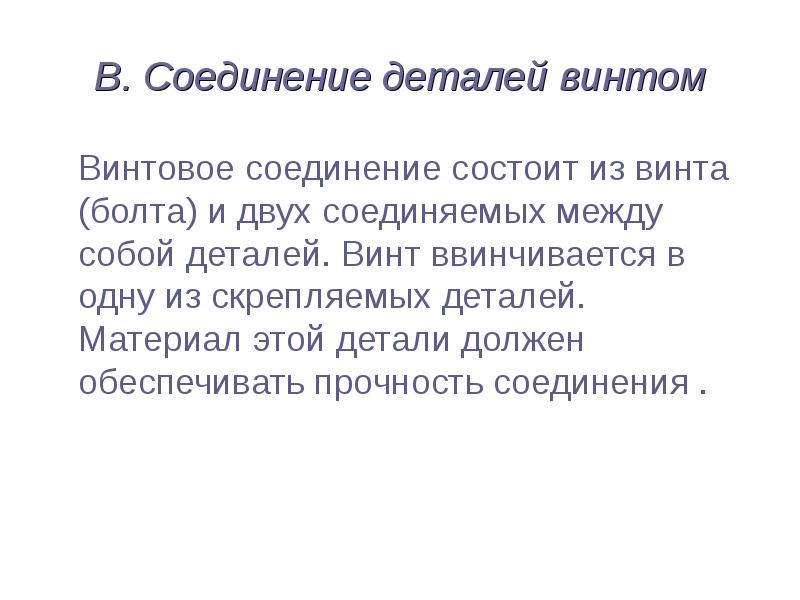

Слайд 42

Описание слайда:

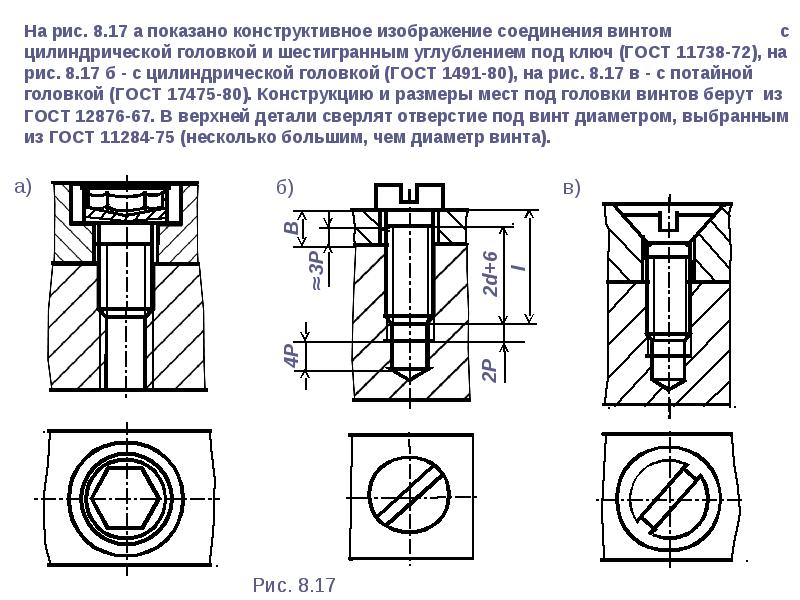

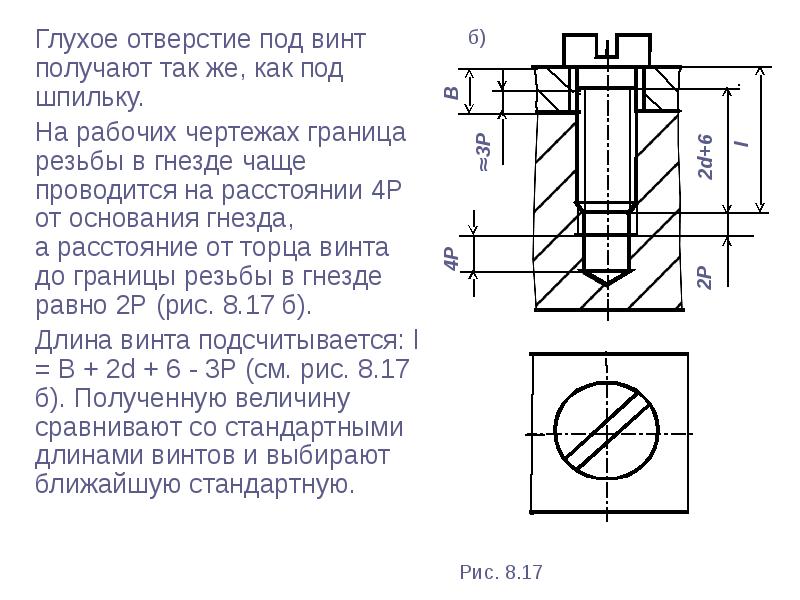

В. Соединение деталей винтом Винтовое соединение состоит из винта (болта) и двух соединяемых между собой деталей. Винт ввинчивается в одну из скрепляемых деталей. Материал этой детали должен обеспечивать прочность соединения .
