Слайд 1

Описание слайда:

Лекция 18

Слайд 2

Описание слайда:

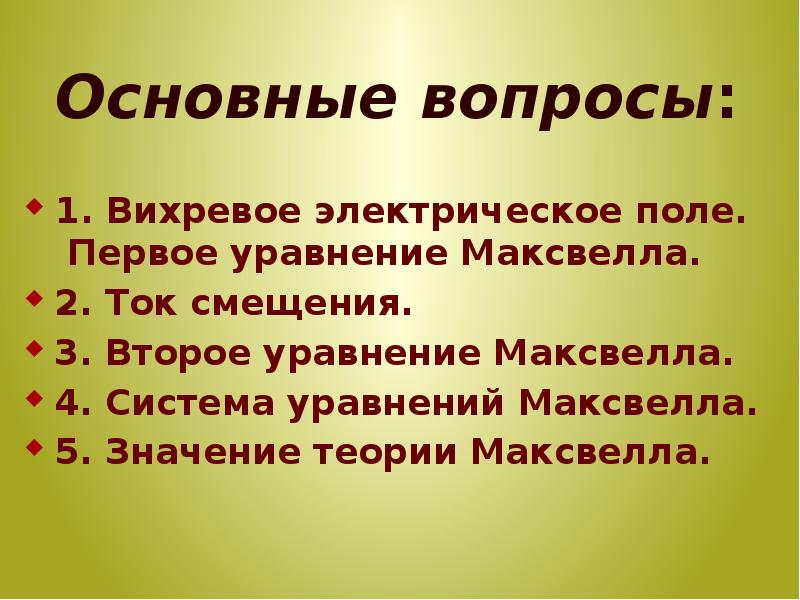

Основные вопросы: Основные вопросы: 1. Вихревое электрическое поле. Первое уравнение Максвелла. 2. Ток смещения. 3. Второе уравнение Максвелла. 4. Система уравнений Максвелла. 5. Значение теории Максвелла.

Слайд 3

Описание слайда:

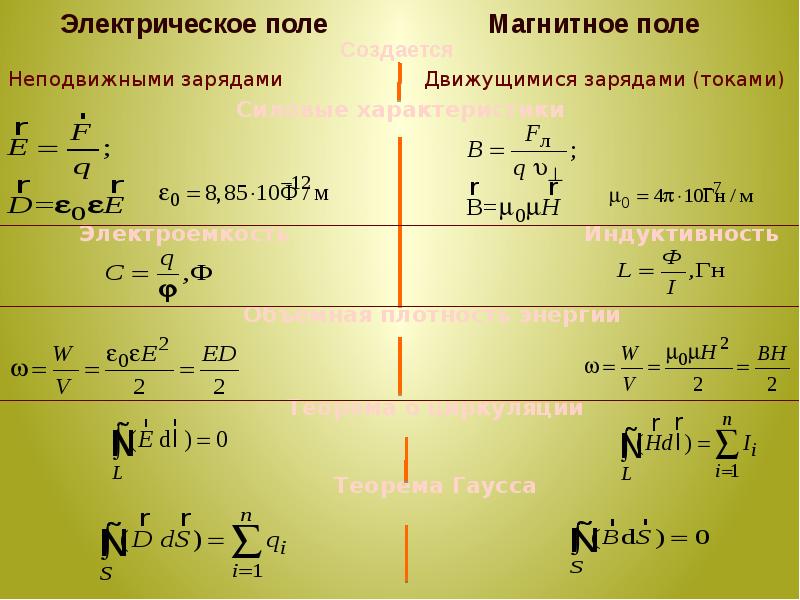

Электрическое поле Создается Неподвижными зарядами Движущимися зарядами (токами) Силовые характеристики Электроемкость Индуктивность Объемная плотность энергии Теорема о циркуляции Теорема Гаусса

Слайд 4

Описание слайда:

1. Вихревое электрическое поле. Первое уравнение Максвелла. Согласно закону Фарадея ЭДС есть работа сторонних сил по перемещению 1 Кл электрического заряда по замкнутому контуру: - частная производная, показывающая, что производная берется только по времени.

Слайд 5

Описание слайда:

Максвелл предположил (первая гипотеза Максвелла), Максвелл предположил (первая гипотеза Максвелла), что всякое изменяющееся во времени магнитное поле порождает электрическое (не электростатическое) поле не зависимо от того есть в нем проводники (контур) или нет. Контур лишь прибор для обнаружения этого поля. Напряженность сторонних сил в законе Фарадея есть напряженность электрического поля . Формула (5), представляющая собой математическое выражение первой гипотезы Максвелла, является первым уравнением Максвелла.

Слайд 6

Описание слайда:

Слайд 7

Описание слайда:

2. Ток смещения. Максвелл назвал переменное электрическое поле, возбуждающее магнитное поле, током смещения. Поверхностная плотность заряда на обкладках конденсатора :  = D В проводниках имеется ток проводимости, который по гипотезе Максвелла, внутри конденсатора замыкается током смещения (переменным электрическим полем). Плотность тока смещения jсм равна плотности тока проводимости j

Слайд 8

Описание слайда:

Плотность тока смещения Плотность тока смещения Плотность тока смещения в данной точке пространства равна скорости изменения вектора электрического смещения в этой точке. В общем случае плотность полного тока в каждой точке пространства складывается из плотности тока проводимости и плотности тока смещения в этой точке: Подставив в теорему о циркуляции вектора напряженности магнитного поля плотность полного тока получим второе уравнение Максвелла:

Слайд 9

Описание слайда:

Слайд 10

Описание слайда:

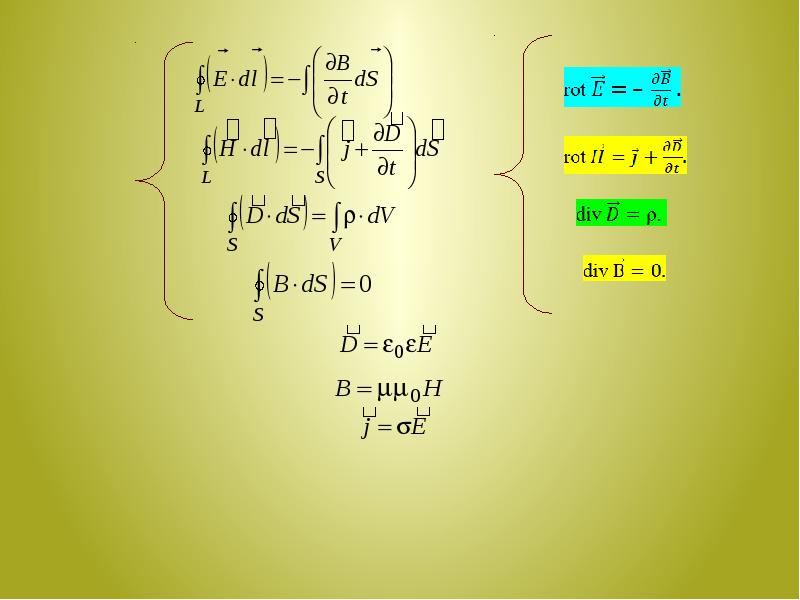

4 Система уравнений Максвелла для электромагнитного поля.

Слайд 11

Описание слайда:

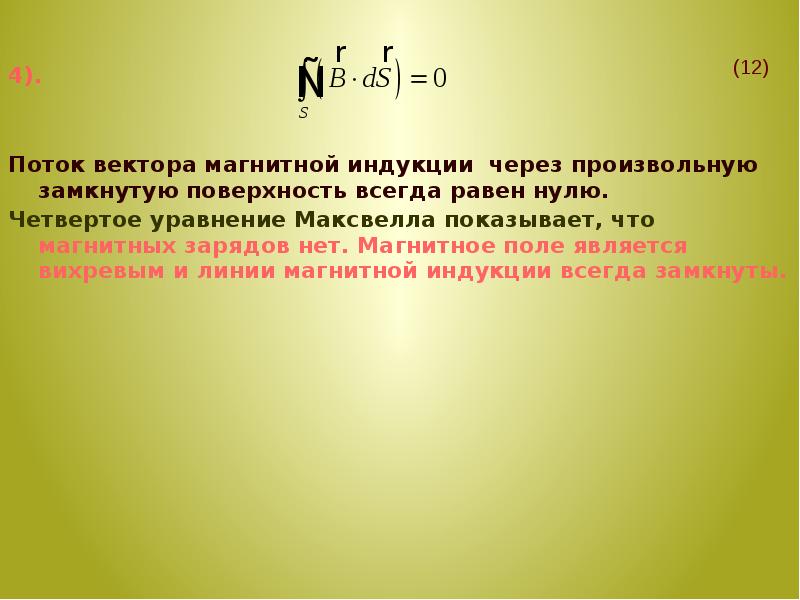

4). Поток вектора магнитной индукции через произвольную замкнутую поверхность всегда равен нулю. Четвертое уравнение Максвелла показывает, что магнитных зарядов нет. Магнитное поле является вихревым и линии магнитной индукции всегда замкнуты.

Слайд 12

Описание слайда:

Слайд 13

Описание слайда:

Слайд 14

Описание слайда:

Слайд 15

Описание слайда:

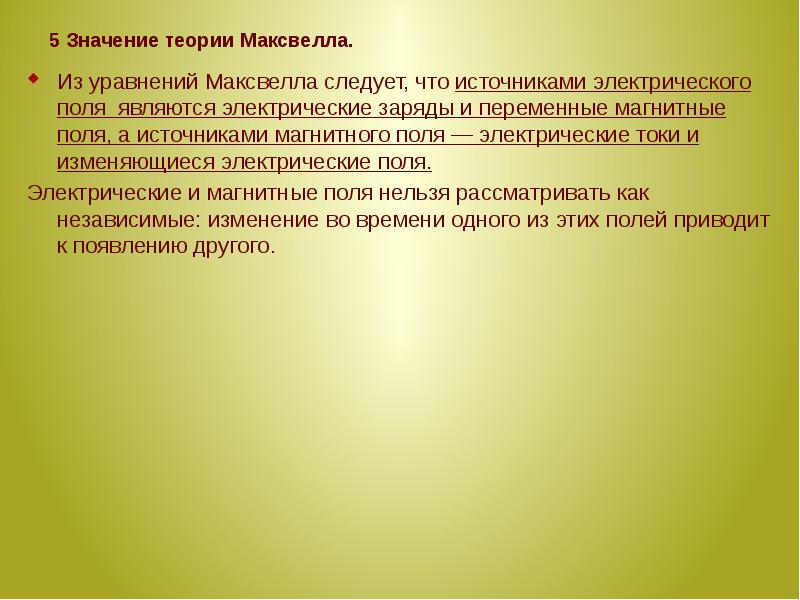

Из уравнений Максвелла следует, что источниками электрического поля являются электрические заряды и переменные магнитные поля, а источниками магнитного поля — электрические токи и изменяющиеся электрические поля. Из уравнений Максвелла следует, что источниками электрического поля являются электрические заряды и переменные магнитные поля, а источниками магнитного поля — электрические токи и изменяющиеся электрические поля. Электрические и магнитные поля нельзя рассматривать как независимые: изменение во времени одного из этих полей приводит к появлению другого.

Слайд 16

Описание слайда:

Оба поля — электрическое и магнитное — имеют вихревой характер: силовые линии замкнуты и взаимно переплетены Оба поля — электрическое и магнитное — имеют вихревой характер: силовые линии замкнуты и взаимно переплетены Таким образом, в пространстве распространяется электромагнитное поле. Процесс распространения переменного электромагнитного поля в пространстве называется электромагнитной волной. Скорость распространения электромагнитной волны Для вакуума
