Вы можете ознакомиться и скачать презентацию на тему Влажность, влагоемкость, водо- нефте- газонасыщенность. Доклад-сообщение содержит 30 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Слайд 2

Описание слайда:

ВЛАЖНОСТЬ, ВЛАГОЕМКОСТЬ ВЛАЖНОСТЬ- содержание в породе воды ВЛАГОЕМКОСТЬ- W СПОСОБНОСТЬ ПОРОДЫ УДЕРЖИВАТЬ ТО ИЛИ ИНОЕ КОЛИЧЕСТВО ВЛАГИ

Слайд 3

Описание слайда:

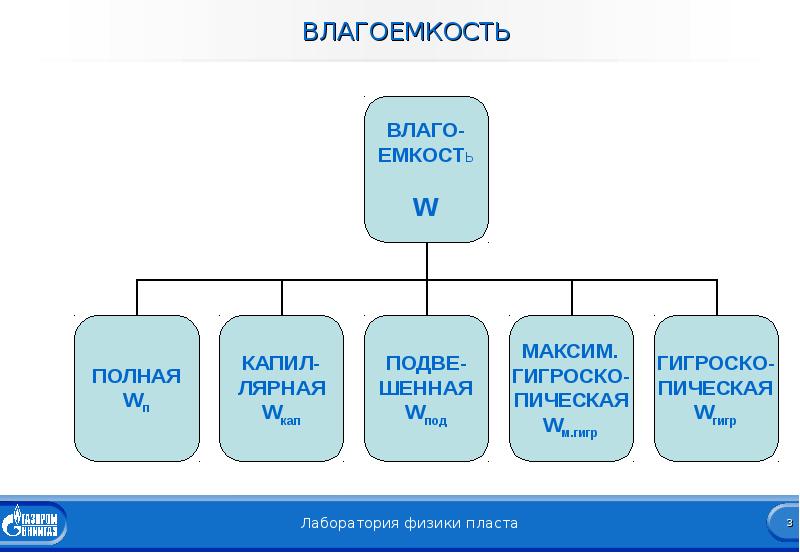

ВЛАГОЕМКОСТЬ

Слайд 4

Описание слайда:

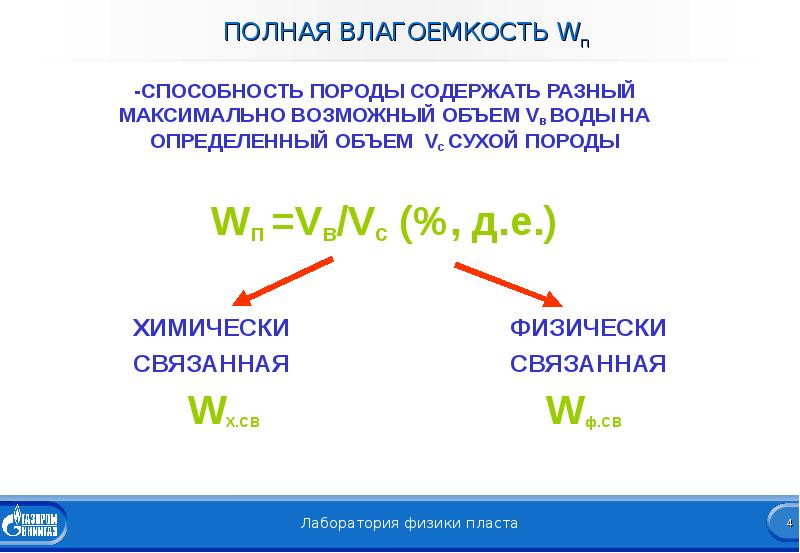

ПОЛНАЯ ВЛАГОЕМКОСТЬ Wп -СПОСОБНОСТЬ ПОРОДЫ СОДЕРЖАТЬ РАЗНЫЙ МАКСИМАЛЬНО ВОЗМОЖНЫЙ ОБЪЕМ Vв ВОДЫ НА ОПРЕДЕЛЕННЫЙ ОБЪЕМ Vс СУХОЙ ПОРОДЫ Wп =Vв/Vс (%, д.е.) ХИМИЧЕСКИ ФИЗИЧЕСКИ СВЯЗАННАЯ СВЯЗАННАЯ WХ.СВ Wф.СВ

Слайд 5

Описание слайда:

ХИМИЧЕСКИ СВЯЗАННАЯ ВОДА ХИМИЧЕСКИ СВЯЗАННАЯ ВОДА КРИСТАЛЛИЗАЦИОННАЯ КОНСТИТУЦИОННАЯ ВОДА ВОДА

Слайд 6

Описание слайда:

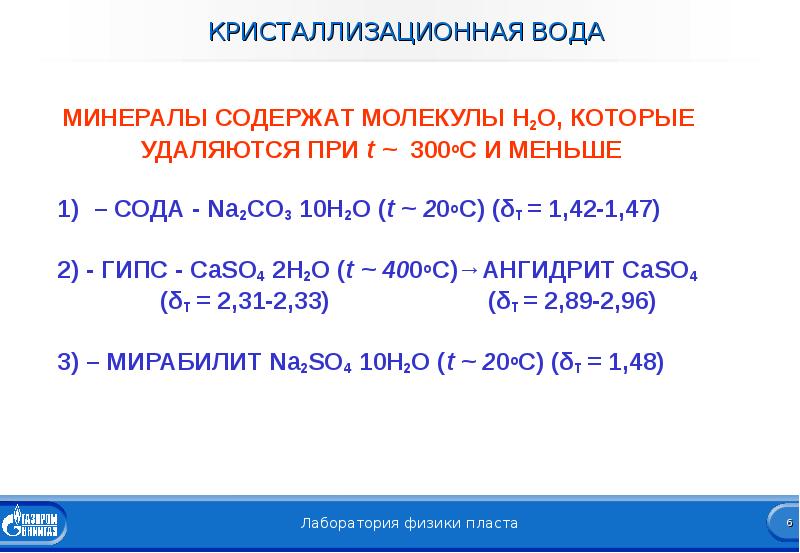

КРИСТАЛЛИЗАЦИОННАЯ ВОДА МИНЕРАЛЫ СОДЕРЖАТ МОЛЕКУЛЫ H2O, КОТОРЫЕ УДАЛЯЮТСЯ ПРИ t ~ 300оС И МЕНЬШЕ – СОДА - Na2CO3 10H2O (t ~ 20оС) (δТ = 1,42-1,47) 2) - ГИПС - CaSO4 2H2O (t ~ 400оС)→АНГИДРИТ CaSO4 (δТ = 2,31-2,33) (δТ = 2,89-2,96) 3) – МИРАБИЛИТ Na2SO4 10H2O (t ~ 20оС) (δТ = 1,48)

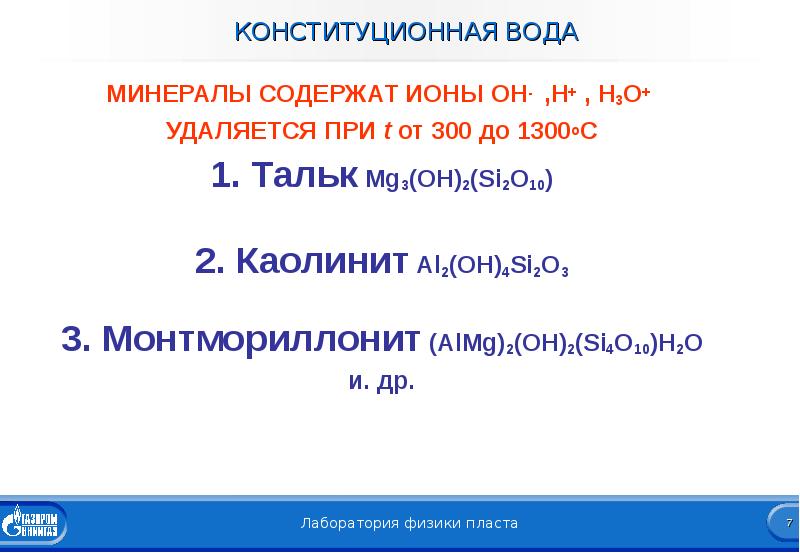

Слайд 7

Описание слайда:

КОНСТИТУЦИОННАЯ ВОДА МИНЕРАЛЫ СОДЕРЖАТ ИОНЫ ОН- ,Н+ , Н3О+ УДАЛЯЕТСЯ ПРИ t от 300 до 1300оС 1. Тальк Mg3(OH)2(Si2O10) 2. Каолинит Al2(OH)4Si2O3 3. Монтмориллонит (AlMg)2(OH)2(Si4O10)H2O и. др.

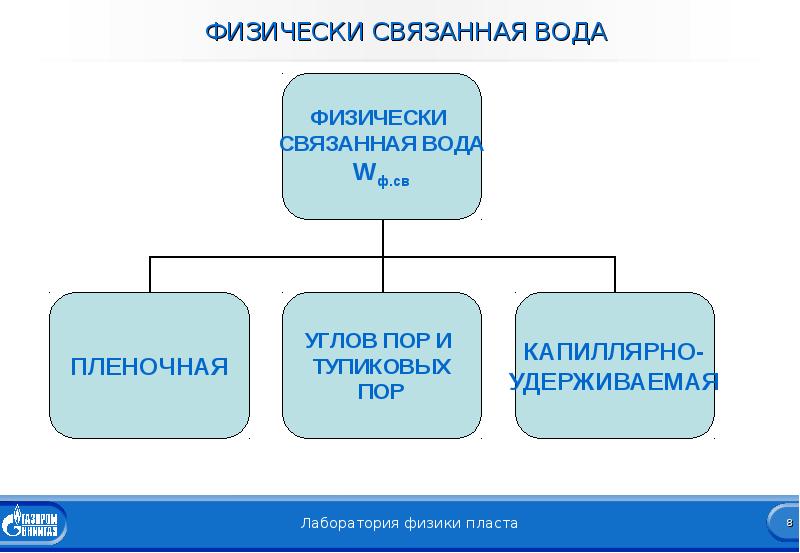

Слайд 8

Описание слайда:

ФИЗИЧЕСКИ СВЯЗАННАЯ ВОДА

Слайд 9

Описание слайда:

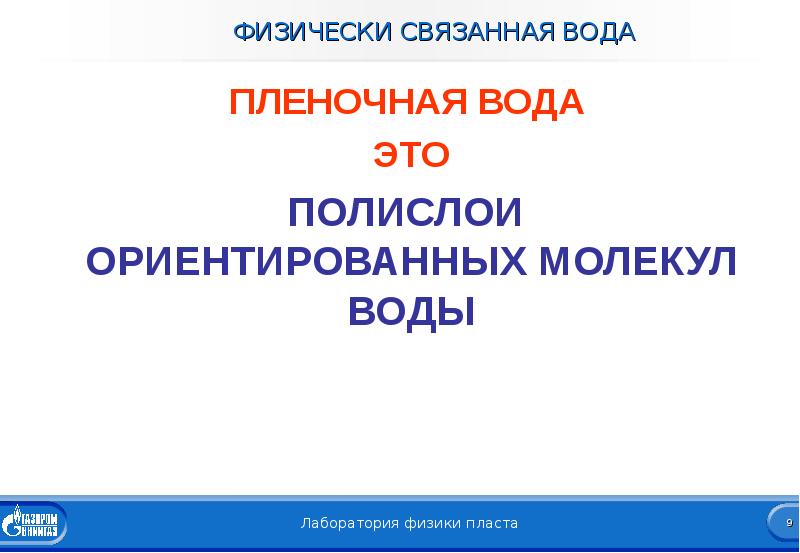

ФИЗИЧЕСКИ СВЯЗАННАЯ ВОДА ПЛЕНОЧНАЯ ВОДА ЭТО ПОЛИСЛОИ ОРИЕНТИРОВАННЫХ МОЛЕКУЛ ВОДЫ

Слайд 10

Описание слайда:

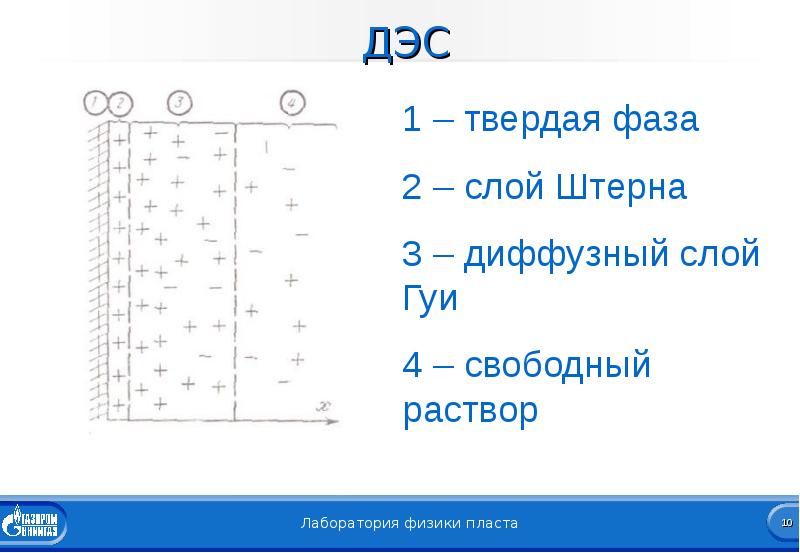

ДЭС

Слайд 11

Описание слайда:

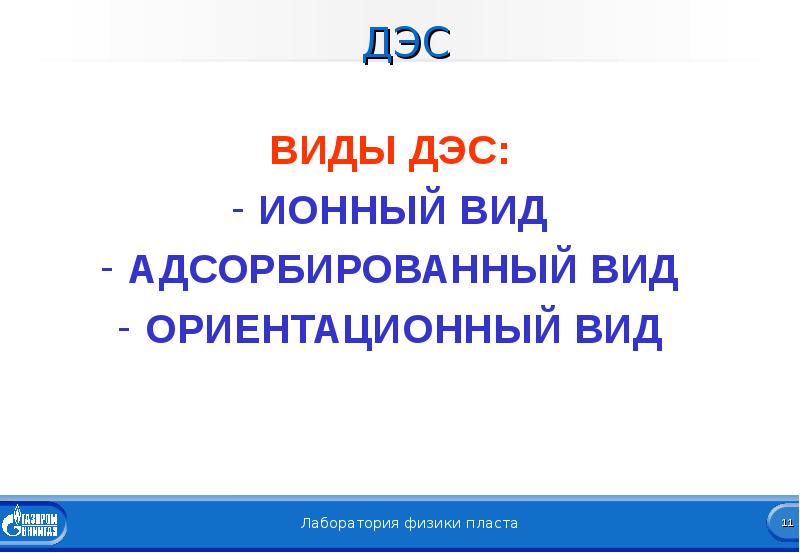

ДЭС ВИДЫ ДЭС: ИОННЫЙ ВИД АДСОРБИРОВАННЫЙ ВИД ОРИЕНТАЦИОННЫЙ ВИД

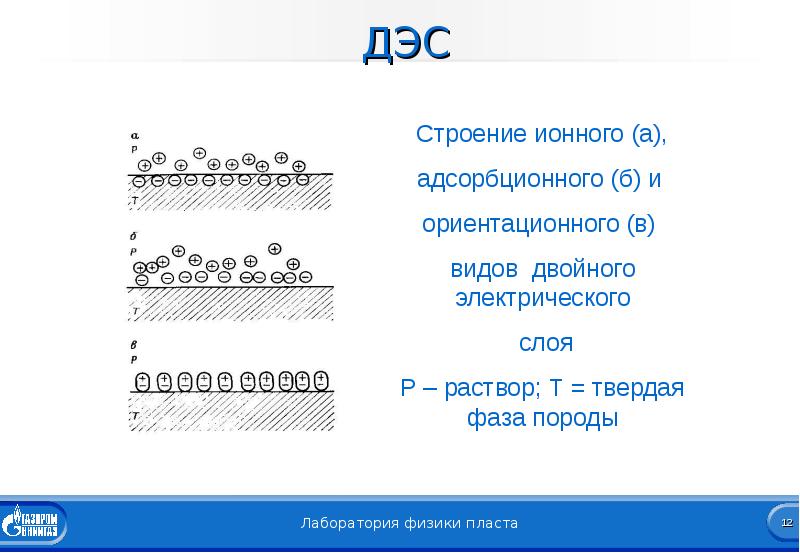

Слайд 12

Описание слайда:

ДЭС

Слайд 13

Описание слайда:

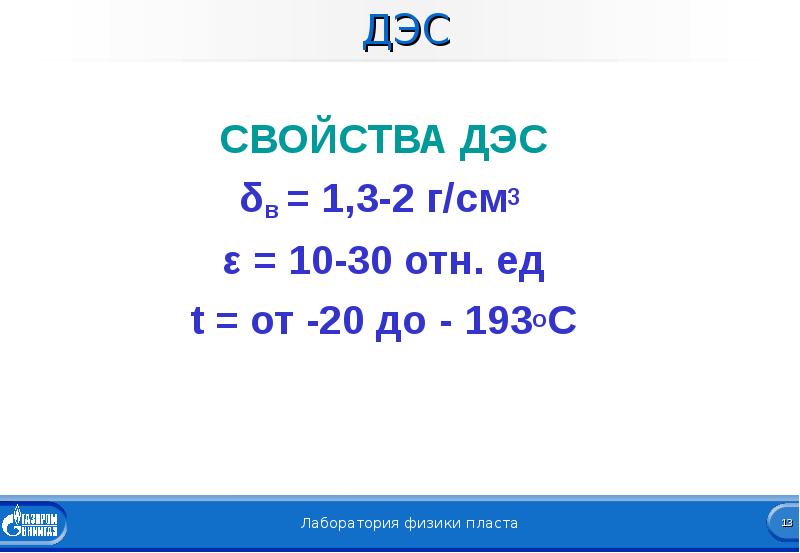

ДЭС СВОЙСТВА ДЭС δв = 1,3-2 г/см3 ε = 10-30 отн. ед t = от -20 до - 193оС

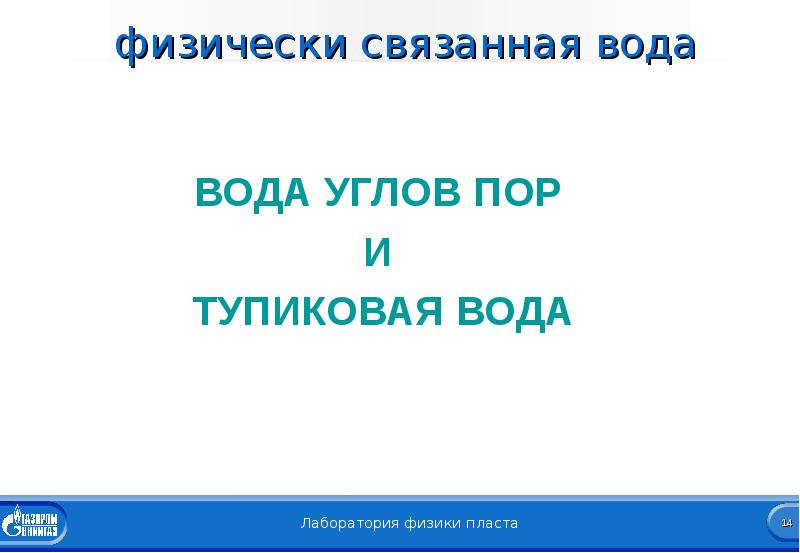

Слайд 14

Описание слайда:

физически связанная вода ВОДА УГЛОВ ПОР И ТУПИКОВАЯ ВОДА

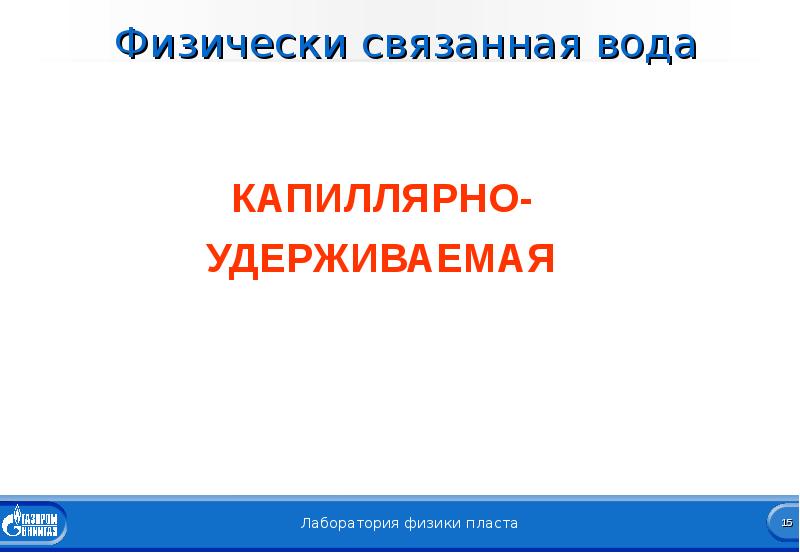

Слайд 15

Описание слайда:

Физически связанная вода КАПИЛЛЯРНО- УДЕРЖИВАЕМАЯ

Слайд 16

Описание слайда:

Связанная и остаточная вода СВЯЗАННАЯ ВОДА Кв.СВ = Vв.св /Vпор r < 1,5 – 2*10-3мкм – прочносвязанная вода; r < 20 – 30*10-3мкм – физически связанная вода; r = 30 – 500*10-3мкм – капиллярно-удерживаемая вода и вода углов пор pк = 2σcosθ/rк

Слайд 17

Описание слайда:

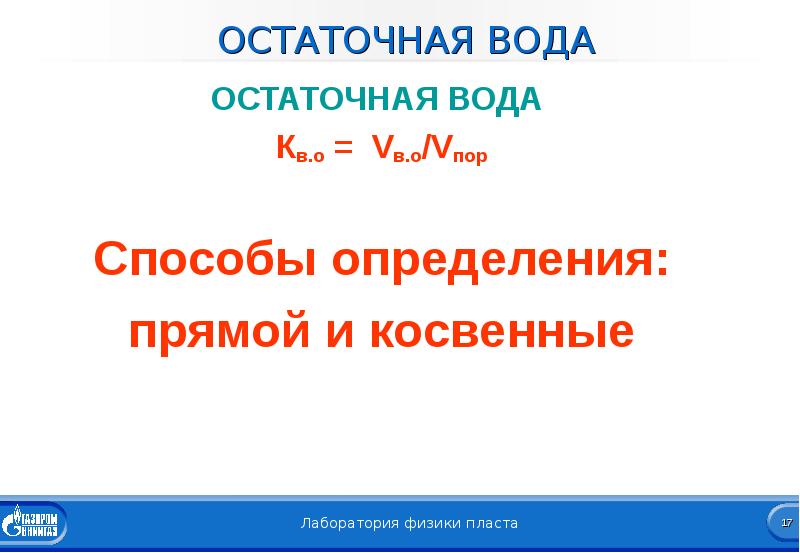

ОСТАТОЧНАЯ ВОДА ОСТАТОЧНАЯ ВОДА Кв.о = Vв.о/Vпор Способы определения: прямой и косвенные

Слайд 18

Описание слайда:

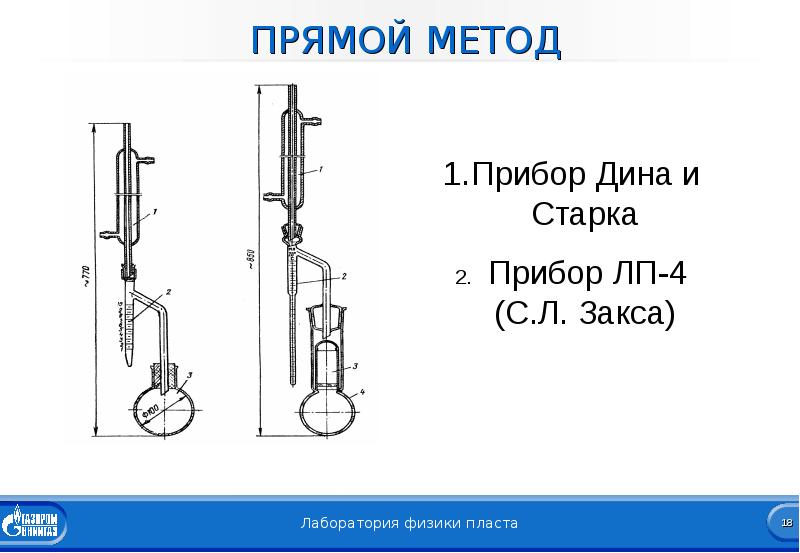

ПРЯМОЙ МЕТОД

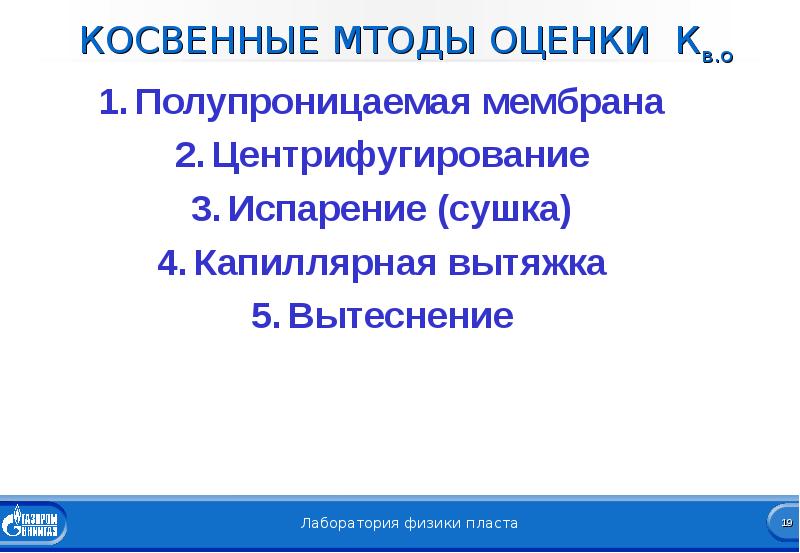

Слайд 19

Описание слайда:

КОСВЕННЫЕ МТОДЫ ОЦЕНКИ Кв.о Полупроницаемая мембрана Центрифугирование Испарение (сушка) Капиллярная вытяжка Вытеснение

Слайд 20

Описание слайда:

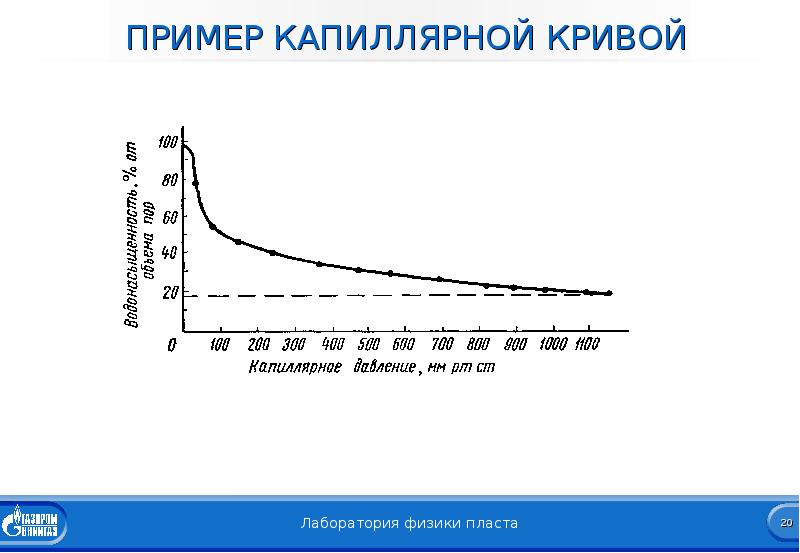

ПРИМЕР КАПИЛЛЯРНОЙ КРИВОЙ

Слайд 21

Описание слайда:

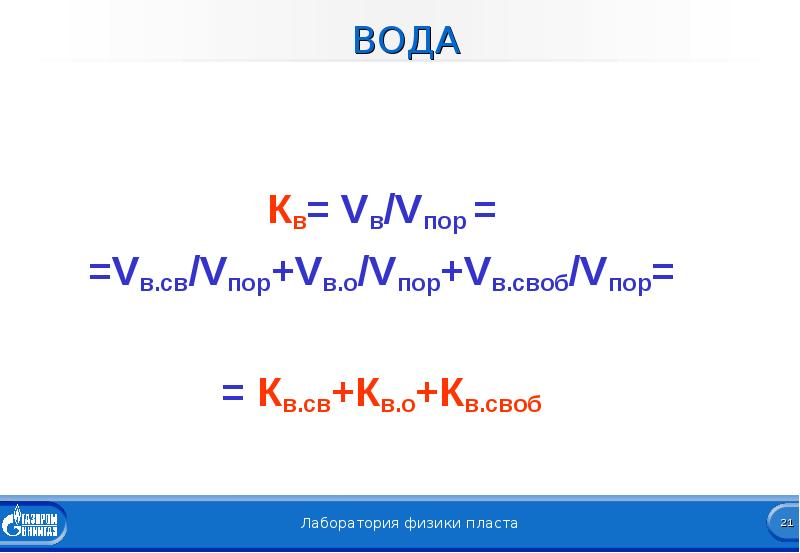

ВОДА Кв= Vв/Vпор = =Vв.св/Vпор+Vв.о/Vпор+Vв.своб/Vпор= = Кв.св+Кв.о+Кв.своб

Слайд 22

Описание слайда:

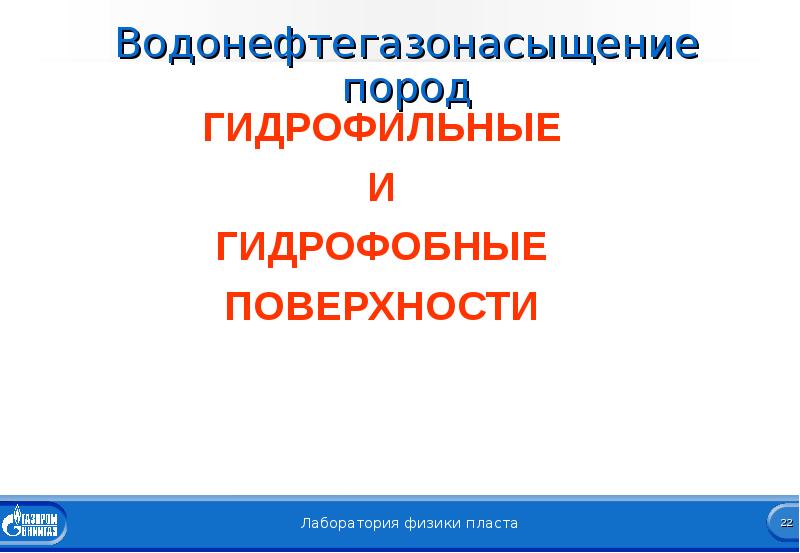

Водонефтегазонасыщение пород ГИДРОФИЛЬНЫЕ И ГИДРОФОБНЫЕ ПОВЕРХНОСТИ

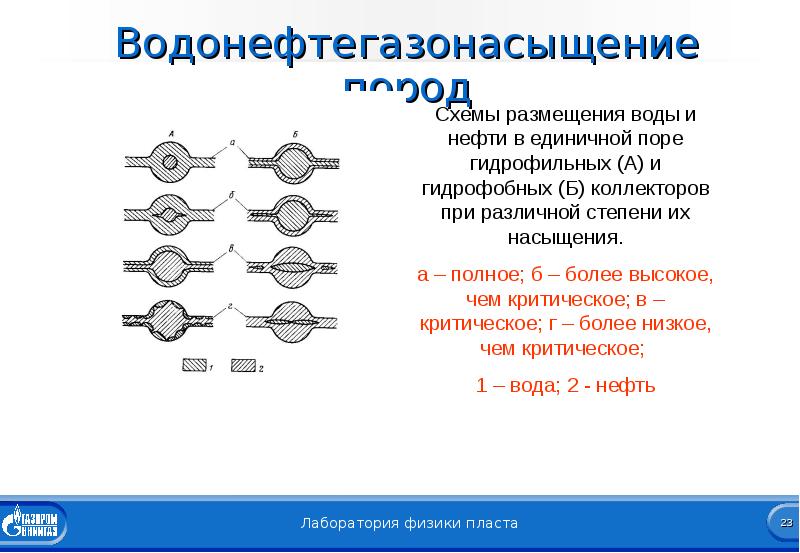

Слайд 23

Описание слайда:

Водонефтегазонасыщение пород

Слайд 24

Описание слайда:

СМАЧИВАЕМОСТЬ Угол θ>90о , cos θ

Слайд 25

Описание слайда:

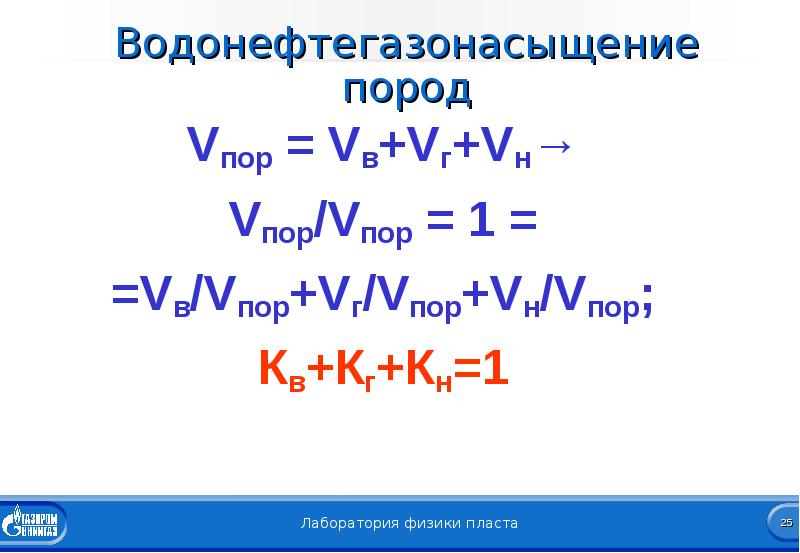

Водонефтегазонасыщение пород Vпор = Vв+Vг+Vн→ Vпор/Vпор = 1 = =Vв/Vпор+Vг/Vпор+Vн/Vпор; Кв+Кг+Кн=1

Слайд 26

Описание слайда:

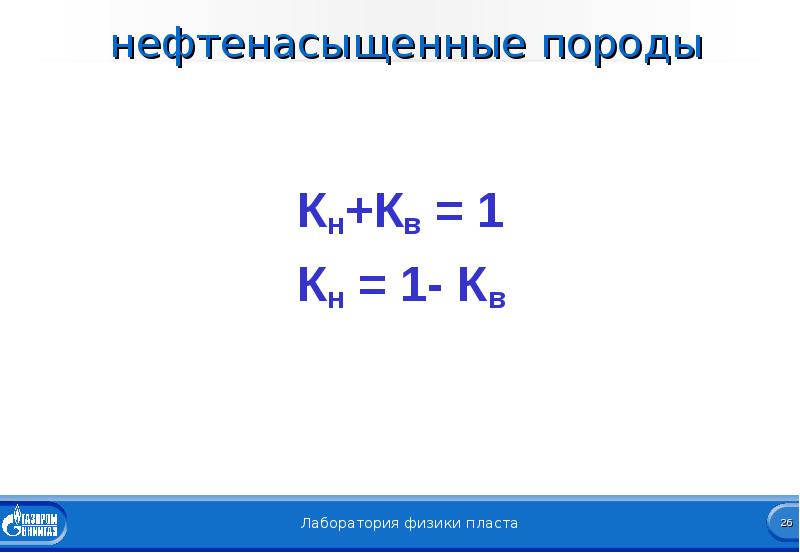

нефтенасыщенные породы Кн+Кв = 1 Кн = 1- Кв

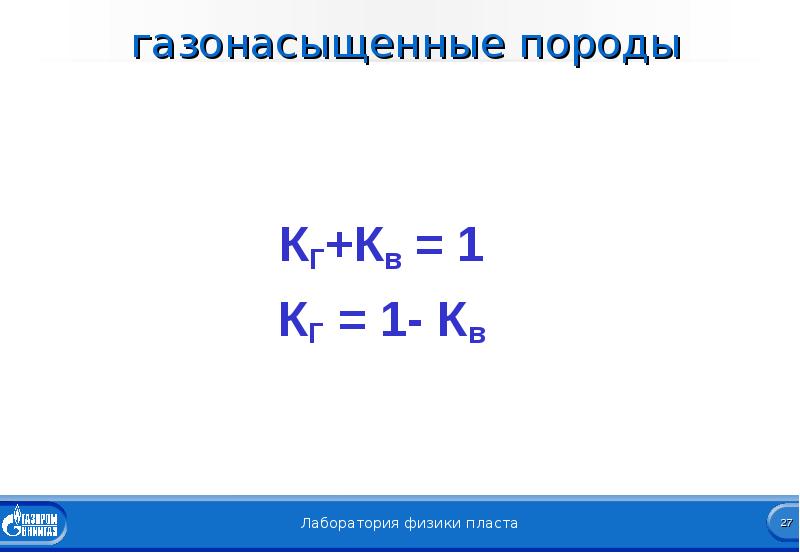

Слайд 27

Описание слайда:

газонасыщенные породы КГ+Кв = 1 КГ = 1- Кв

Слайд 28

Описание слайда:

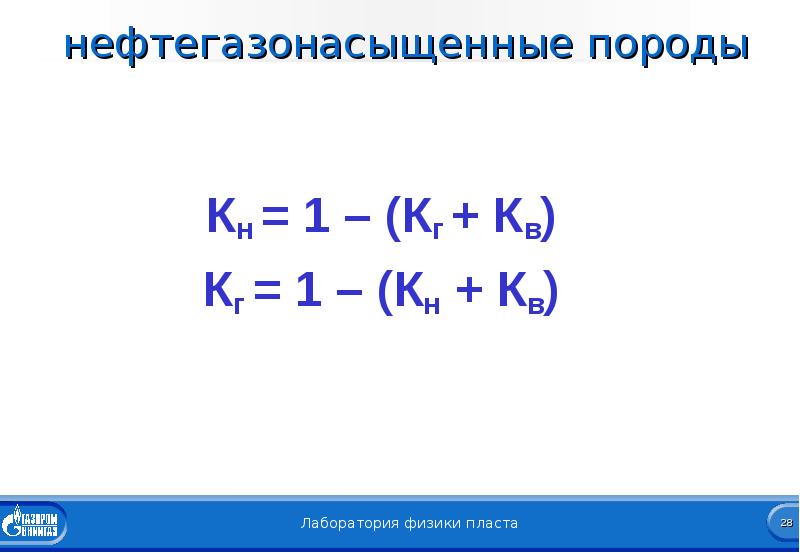

нефтегазонасыщенные породы Кн = 1 – (Кг + Кв) Кг = 1 – (Кн + Кв)

Слайд 29

Описание слайда:

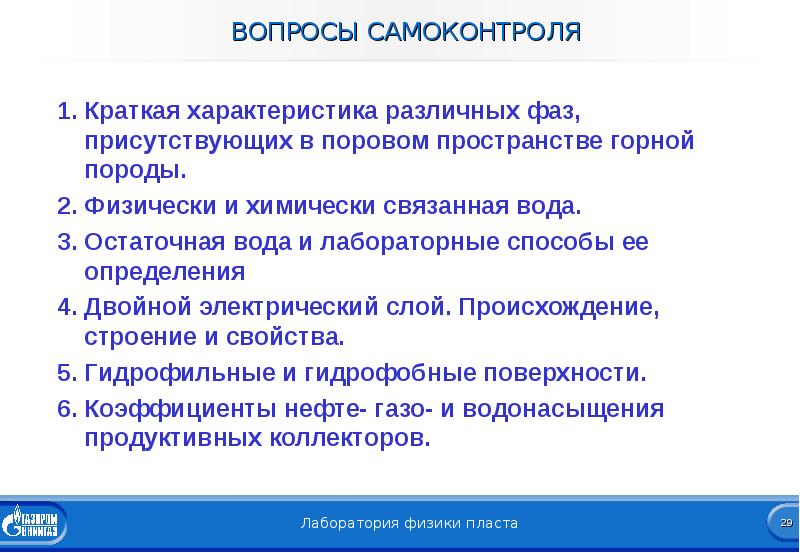

ВОПРОСЫ САМОКОНТРОЛЯ 1. Краткая характеристика различных фаз, присутствующих в поровом пространстве горной породы. 2. Физически и химически связанная вода. 3. Остаточная вода и лабораторные способы ее определения 4. Двойной электрический слой. Происхождение, строение и свойства. 5. Гидрофильные и гидрофобные поверхности. 6. Коэффициенты нефте- газо- и водонасыщения продуктивных коллекторов.
