Волновая энергетика

Слайд 2

Описание слайда:

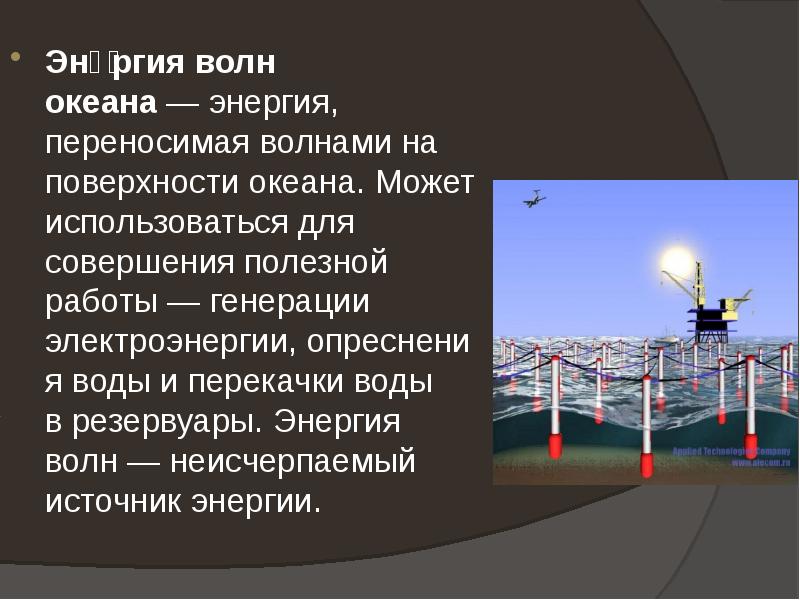

Эне́ргия волн океана — энергия, переносимая волнами на поверхности океана. Может использоваться для совершения полезной работы — генерации электроэнергии, опреснения воды и перекачки воды в резервуары. Энергия волн — неисчерпаемый источник энергии. Эне́ргия волн океана — энергия, переносимая волнами на поверхности океана. Может использоваться для совершения полезной работы — генерации электроэнергии, опреснения воды и перекачки воды в резервуары. Энергия волн — неисчерпаемый источник энергии.

Слайд 3

Описание слайда:

Волновая электростанция Установка, расположенная в водной среде, целью которой является получение электричества из кинетической энергии волн. Волновые электростанции являются одними из самых чистых, безотходных и безопасных источников электроэнергии. На сегодняшний день, данный вид не дорогой энергии используется весьма мало, не более 1% от всего производимого электричества в мире.

Слайд 4

Описание слайда:

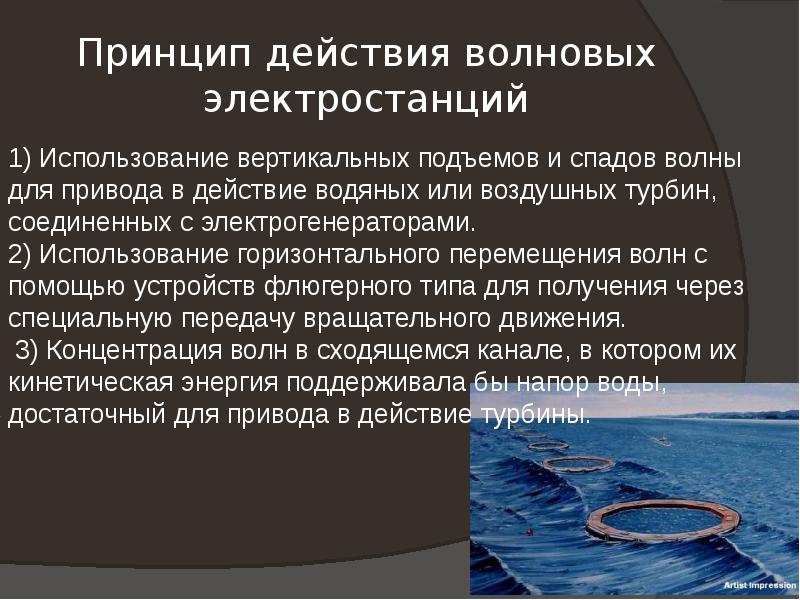

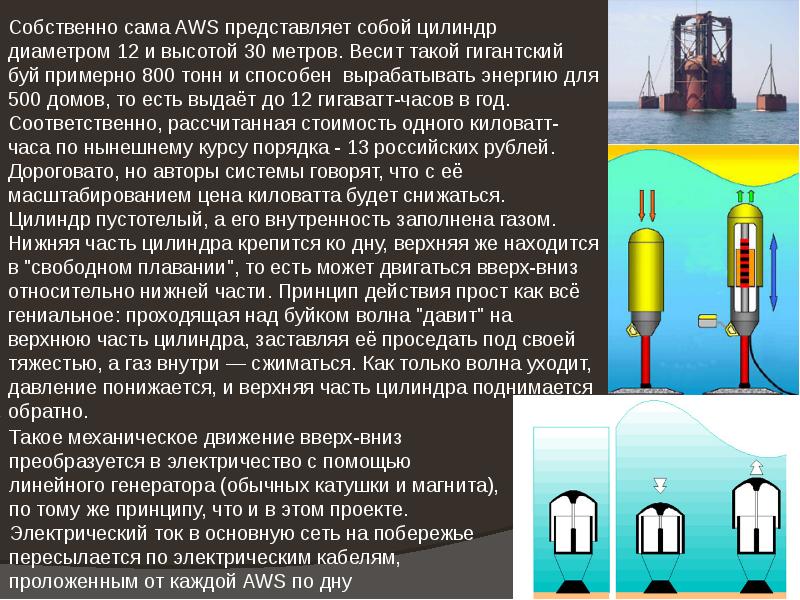

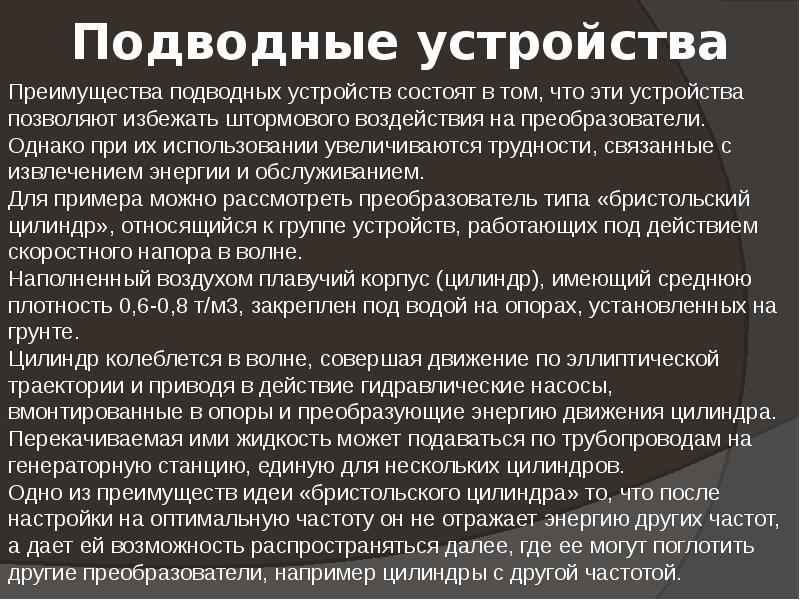

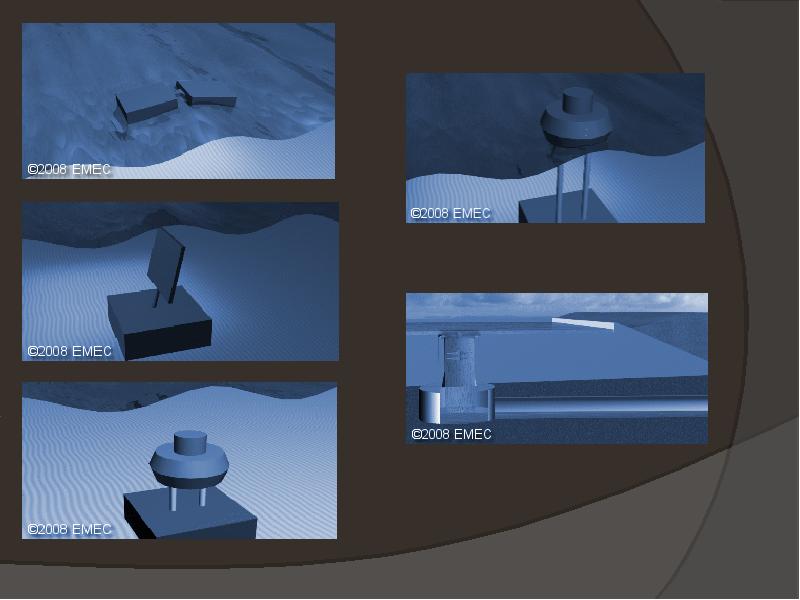

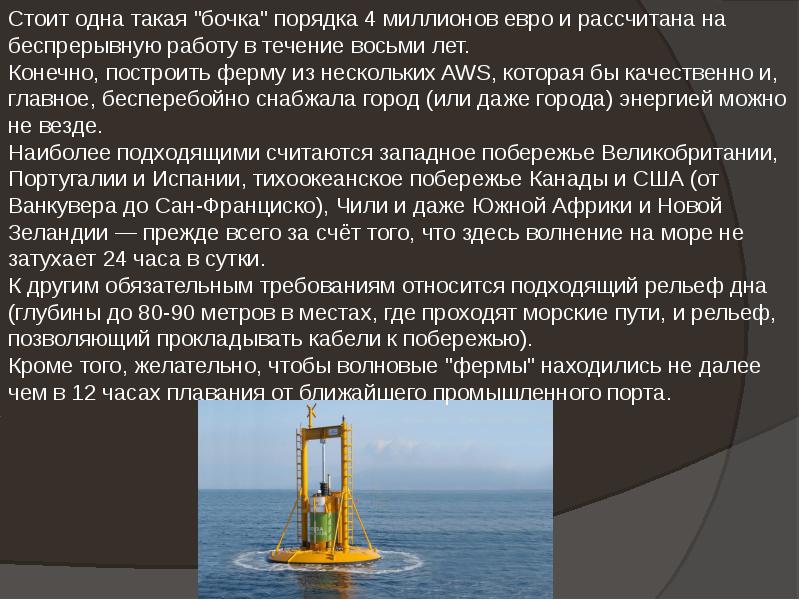

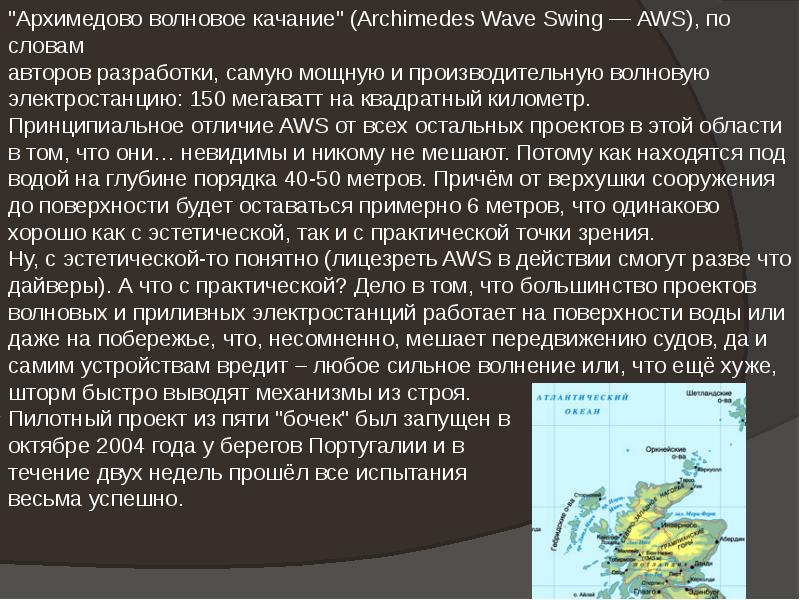

Принцип действия волновых электростанций

Слайд 5

Описание слайда:

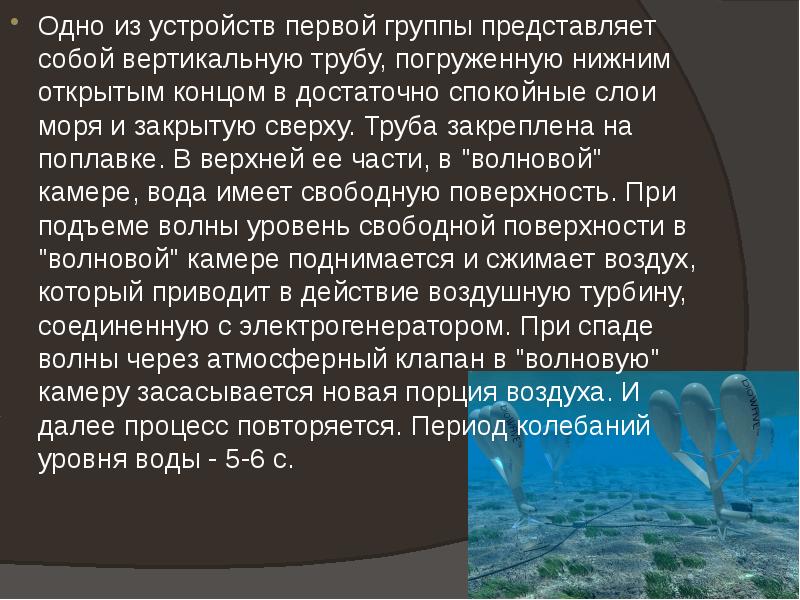

Одно из устройств первой группы представляет собой вертикальную трубу, погруженную нижним открытым концом в достаточно спокойные слои моря и закрытую сверху. Труба закреплена на поплавке. В верхней ее части, в "волновой" камере, вода имеет свободную поверхность. При подъеме волны уровень свободной поверхности в "волновой" камере поднимается и сжимает воздух, который приводит в действие воздушную турбину, соединенную с электрогенератором. При спаде волны через атмосферный клапан в "волновую" камеру засасывается новая порция воздуха. И далее процесс повторяется. Период колебаний уровня воды - 5-6 с. Одно из устройств первой группы представляет собой вертикальную трубу, погруженную нижним открытым концом в достаточно спокойные слои моря и закрытую сверху. Труба закреплена на поплавке. В верхней ее части, в "волновой" камере, вода имеет свободную поверхность. При подъеме волны уровень свободной поверхности в "волновой" камере поднимается и сжимает воздух, который приводит в действие воздушную турбину, соединенную с электрогенератором. При спаде волны через атмосферный клапан в "волновую" камеру засасывается новая порция воздуха. И далее процесс повторяется. Период колебаний уровня воды - 5-6 с.

Слайд 6

Описание слайда:

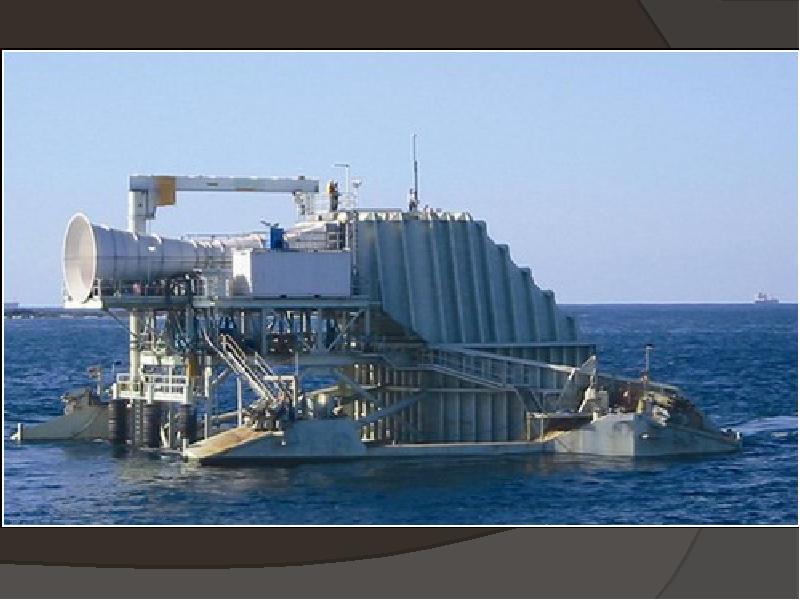

Преобразователи, использующие энергию колеблющегося водяного столба При набегании волны на частично погруженную полость, открытую под водой, столб жидкости в полости колеблется, вызывая изменения давления в газе над жидкостью. Полость может быть связана с атмосферой через турбину. Поток может регулироваться так, чтобы проходить через турбину в одном направлении, или может быть использована турбина Уэлса.

Слайд 7

Описание слайда:

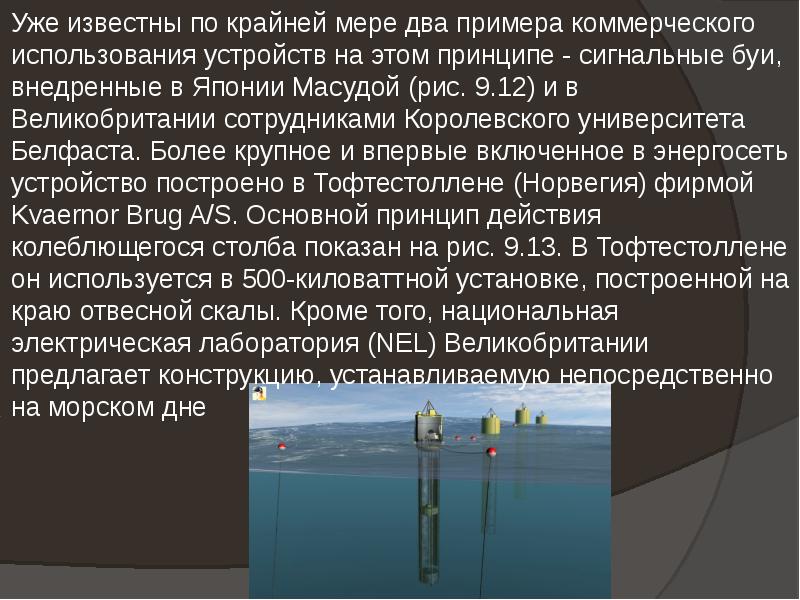

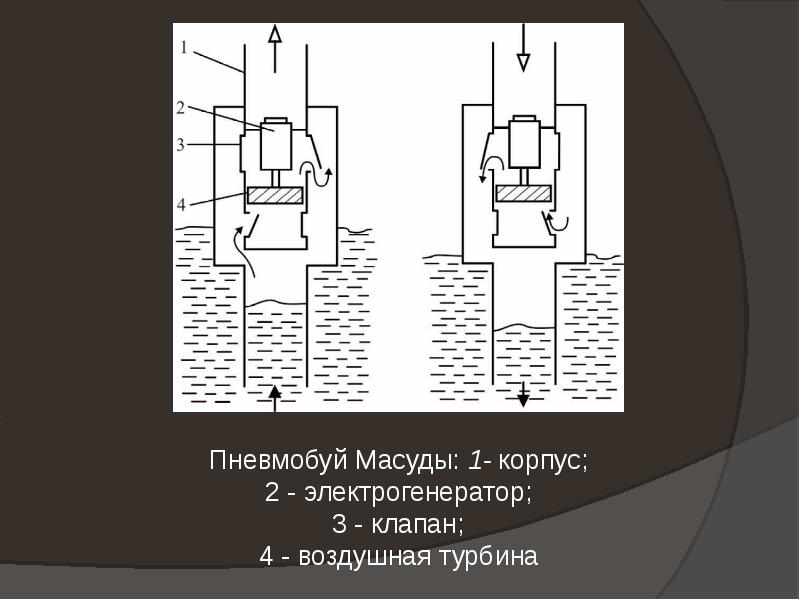

Уже известны по крайней мере два примера коммерческого использования устройств на этом принципе - сигнальные буи, внедренные в Японии Масудой (рис. 9.12) и в Великобритании сотрудниками Королевского университета Белфаста. Более крупное и впервые включенное в энергосеть устройство построено в Тофтестоллене (Норвегия) фирмой Kvaernor Brug A/S. Основной принцип действия колеблющегося столба показан на рис. 9.13. В Тофтестоллене он используется в 500-киловаттной установке, построенной на краю отвесной скалы. Кроме того, национальная электрическая лаборатория (NEL) Великобритании предлагает конструкцию, устанавливаемую непосредственно на морском дне Уже известны по крайней мере два примера коммерческого использования устройств на этом принципе - сигнальные буи, внедренные в Японии Масудой (рис. 9.12) и в Великобритании сотрудниками Королевского университета Белфаста. Более крупное и впервые включенное в энергосеть устройство построено в Тофтестоллене (Норвегия) фирмой Kvaernor Brug A/S. Основной принцип действия колеблющегося столба показан на рис. 9.13. В Тофтестоллене он используется в 500-киловаттной установке, построенной на краю отвесной скалы. Кроме того, национальная электрическая лаборатория (NEL) Великобритании предлагает конструкцию, устанавливаемую непосредственно на морском дне

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

Слайд 10

Описание слайда:

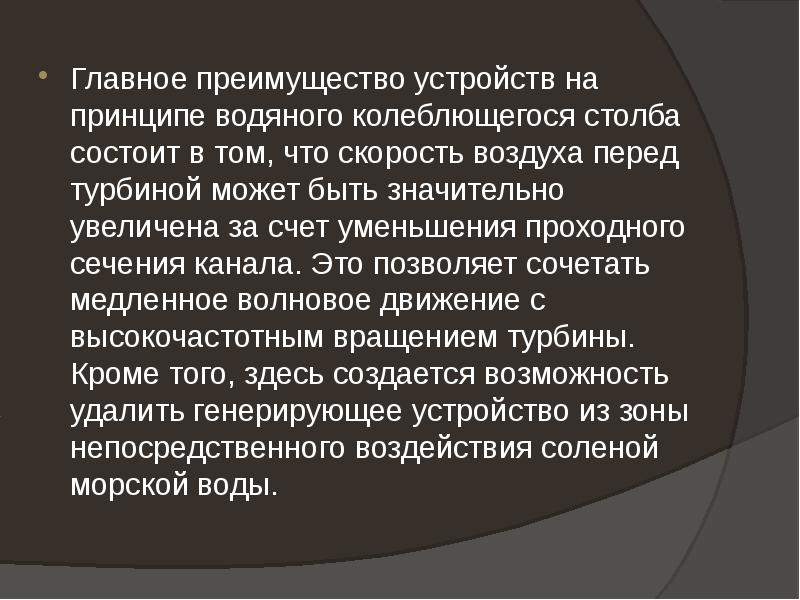

Главное преимущество устройств на принципе водяного колеблющегося столба состоит в том, что скорость воздуха перед турбиной может быть значительно увеличена за счет уменьшения проходного сечения канала. Это позволяет сочетать медленное волновое движение с высокочастотным вращением турбины. Кроме того, здесь создается возможность удалить генерирующее устройство из зоны непосредственного воздействия соленой морской воды. Главное преимущество устройств на принципе водяного колеблющегося столба состоит в том, что скорость воздуха перед турбиной может быть значительно увеличена за счет уменьшения проходного сечения канала. Это позволяет сочетать медленное волновое движение с высокочастотным вращением турбины. Кроме того, здесь создается возможность удалить генерирующее устройство из зоны непосредственного воздействия соленой морской воды.

Слайд 11

Описание слайда:

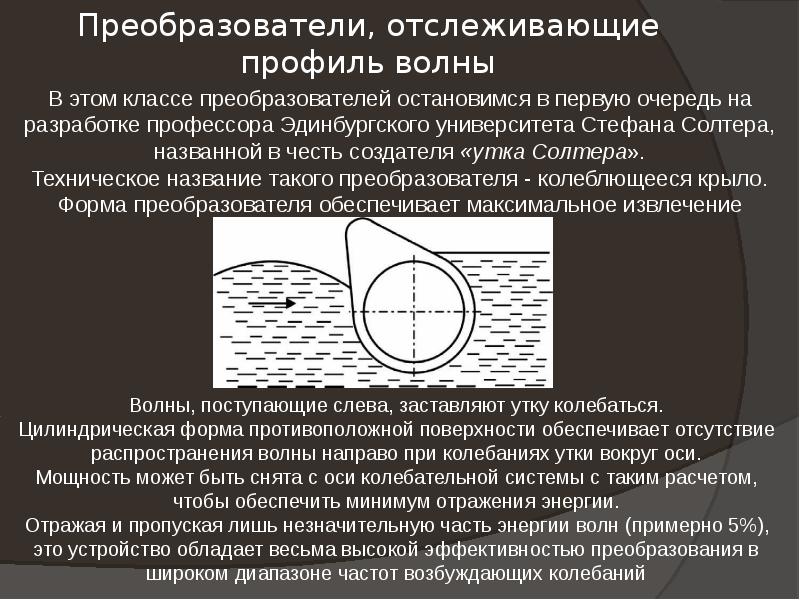

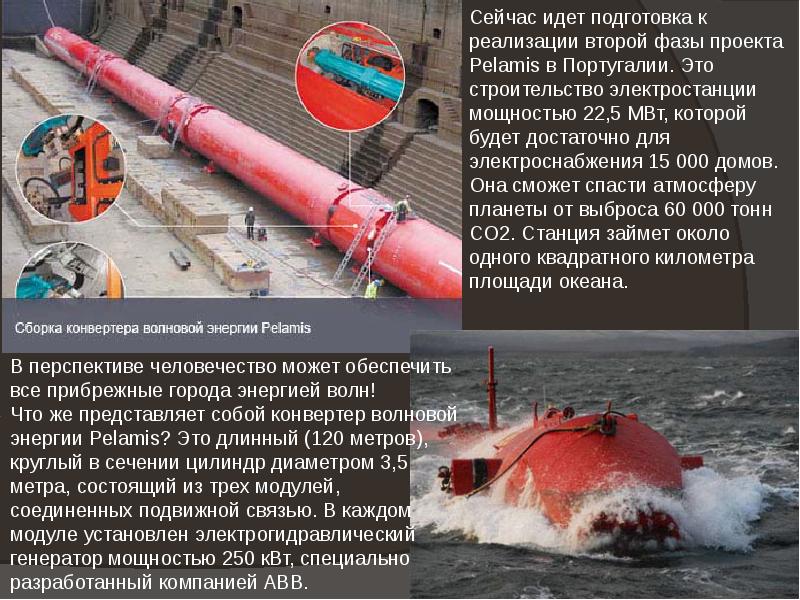

Преобразователи, отслеживающие профиль волны

Слайд 12

Описание слайда:

Разработка профессора Эдинбургского университета Стефана Солтера, известная под названием "утка Солтера", представляет собой преобразователь волновой энергии. Техническое название такого преобразователя - колеблющееся крыло. Форма преобразователя обеспечивает максимальное извлечение мощности. Рабочей конструкцией является поплавок ("утка"), профиль которого рассчитан по законам гидродинамики. Разработка профессора Эдинбургского университета Стефана Солтера, известная под названием "утка Солтера", представляет собой преобразователь волновой энергии. Техническое название такого преобразователя - колеблющееся крыло. Форма преобразователя обеспечивает максимальное извлечение мощности. Рабочей конструкцией является поплавок ("утка"), профиль которого рассчитан по законам гидродинамики.

Слайд 13

Описание слайда:

Слайд 14

Описание слайда:

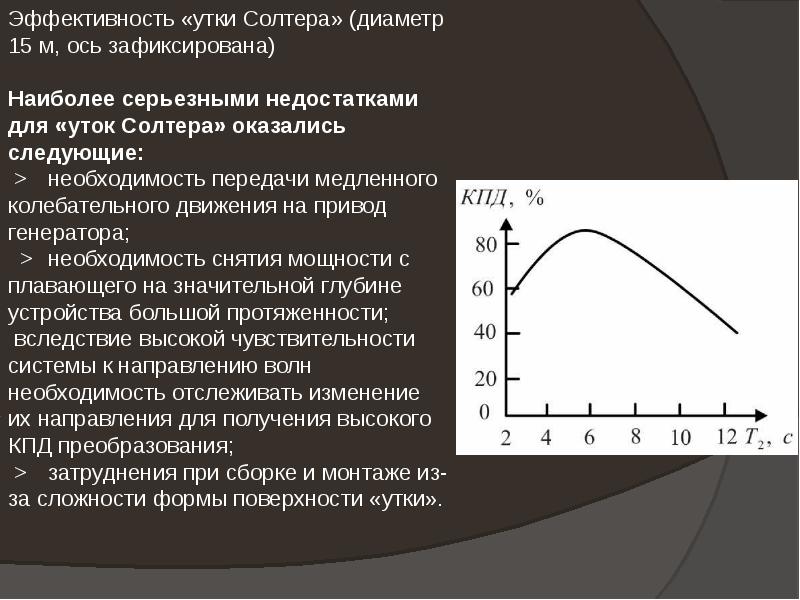

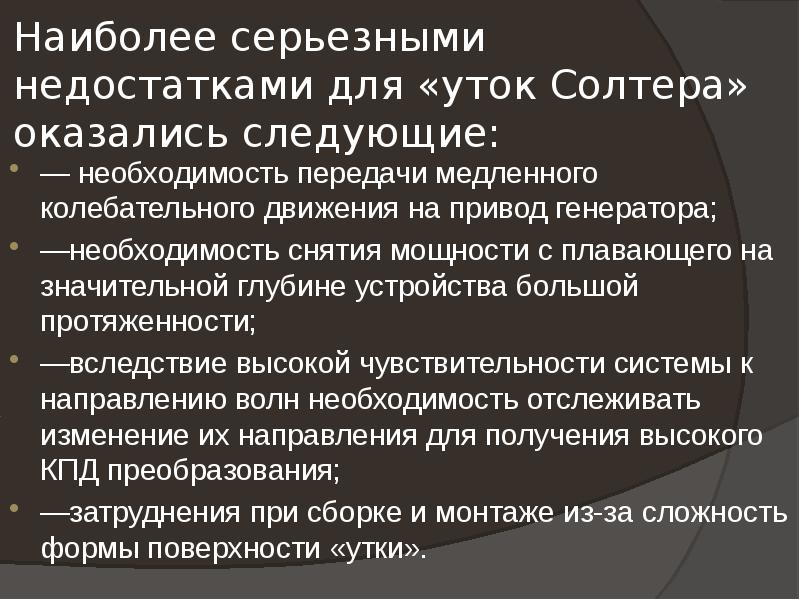

Наиболее серьезными недостатками для «уток Солтера» оказались следующие: — необходимость передачи медленного колебательного движения на привод генератора; —необходимость снятия мощности с плавающего на значительной глубине устройства большой протяженности; —вследствие высокой чувствительности системы к направлению волн необходимость отслеживать изменение их направления для получения высокого КПД преобразования; —затруднения при сборке и монтаже из-за сложность формы поверхности «утки».
