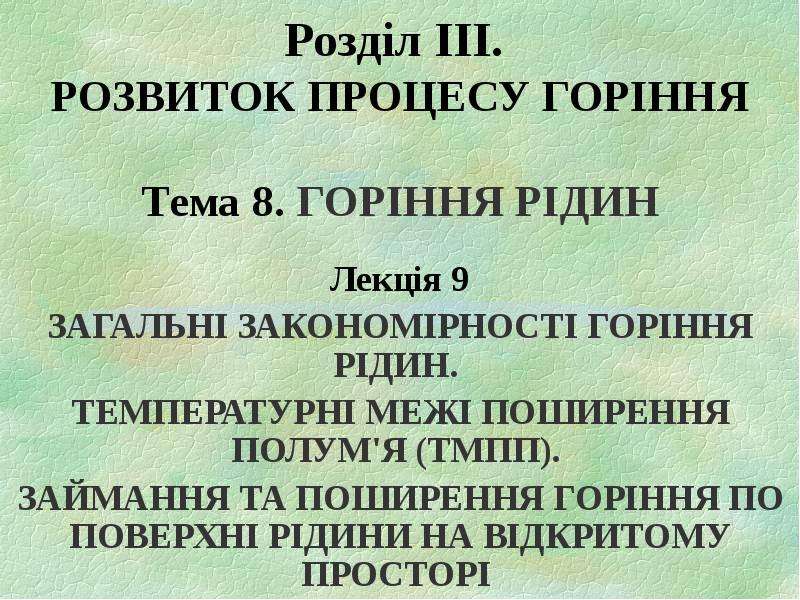

Розділ IІI. РОЗВИТОК ПРОЦЕСУ ГОРІННЯ Тема 8. ГОРІННЯ РІДИН Лекція 9 ЗАГАЛЬНІ ЗАКОНОМІРНОСТІ ГОРІННЯ РІДИН. ТЕМПЕРАТУРНІ МЕЖІ ПОШИРЕННЯ ПОЛУМ'Я (ТМПП). ЗАЙМАННЯ ТА ПОШИРЕННЯ ГОРІННЯ ПО ПОВЕРХНІ РІДИНИ НА ВІДКРИТОМУ ПРОСТОРІ

Слайд 2

Описание слайда:

22 серпня 2009 р. на перекачувальній нафтовій станції Канда в Ханти-Мансійському АО загорівся резервуар з сирою нафтою обємом 20 тис. м3 внаслідок прямого удару блискавки. Полумя перекинулося на 4 сусідні резервуари з нафтою. Внаслідок пожежі повністю зруйновано 3 резервуари, було проведено 3 пінні атаки для гасіння 2 сусідніх палаючих резервуарів, загальна площа пожежі склала більше 3 000 м2. 22 серпня 2009 р. на перекачувальній нафтовій станції Канда в Ханти-Мансійському АО загорівся резервуар з сирою нафтою обємом 20 тис. м3 внаслідок прямого удару блискавки. Полумя перекинулося на 4 сусідні резервуари з нафтою. Внаслідок пожежі повністю зруйновано 3 резервуари, було проведено 3 пінні атаки для гасіння 2 сусідніх палаючих резервуарів, загальна площа пожежі склала більше 3 000 м2. Під час гасіння відбувся вибух, внаслідок чого було знищено 2 пожежні машини, загинуло 2 співробітника МНС, 1 пропав без відомості, 5 постраждало. На гасіння пожежі було задіяно 355 чоловік, у тому числі 211 співробітників МНС та 68 одиниць техніки.

Слайд 3

Описание слайда:

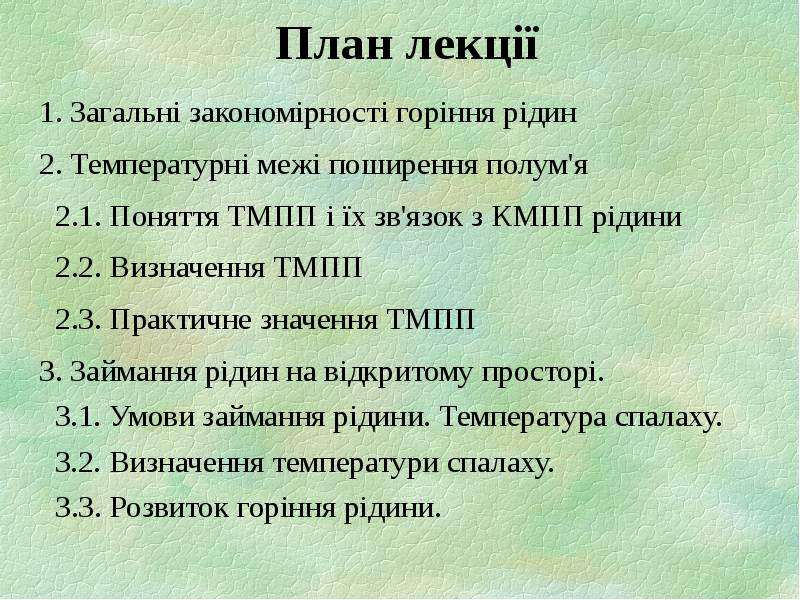

План лекції 1. Загальні закономірності горіння рідин 2. Температурні межі поширення полум'я 2.1. Поняття ТМПП і їх зв'язок з КМПП рідини 2.2. Визначення ТМПП 2.3. Практичне значення ТМПП 3. Займання рідин на відкритому просторі. 3.1. Умови займання рідини. Температура спалаху. 3.2. Визначення температури спалаху. 3.3. Розвиток горіння рідини.

Слайд 4

Описание слайда:

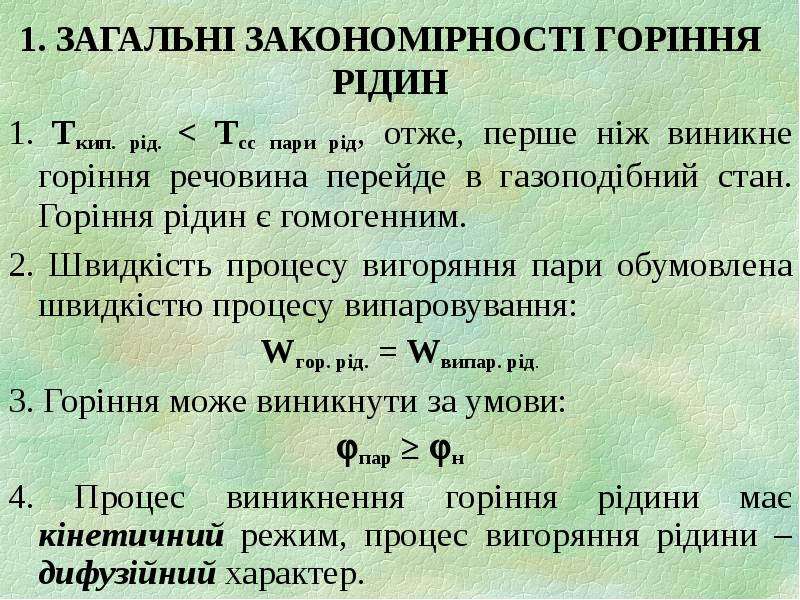

1. ЗАГАЛЬНІ ЗАКОНОМІРНОСТІ ГОРІННЯ РІДИН 1. Ткип. рід. < Тсс пари рід, отже, перше ніж виникне горіння речовина перейде в газоподібний стан. Горіння рідин є гомогенним. 2. Швидкість процесу вигоряння пари обумовлена швидкістю процесу випаровування: Wгор. рід. = Wвипар. рід. 3. Горіння може виникнути за умови: пар ≥ н 4. Процес виникнення горіння рідини має кінетичний режим, процес вигоряння рідини – дифузійний характер.

Слайд 5

Описание слайда:

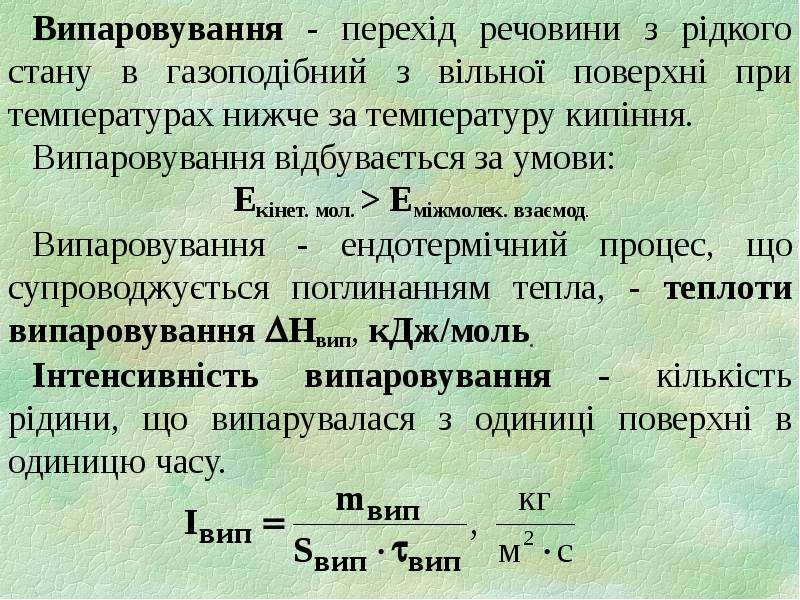

Випаровування - перехід речовини з рідкого стану в газоподібний з вільної поверхні при температурах нижче за температуру кипіння. Випаровування - перехід речовини з рідкого стану в газоподібний з вільної поверхні при температурах нижче за температуру кипіння. Випаровування відбувається за умови: Екінет. мол. > Еміжмолек. взаємод. Випаровування - ендотермічний процес, що супроводжується поглинанням тепла, - теплоти випаровування Нвип, кДж/моль. Інтенсивність випаровування - кількість рідини, що випарувалася з одиниці поверхні в одиницю часу.

Слайд 6

Описание слайда:

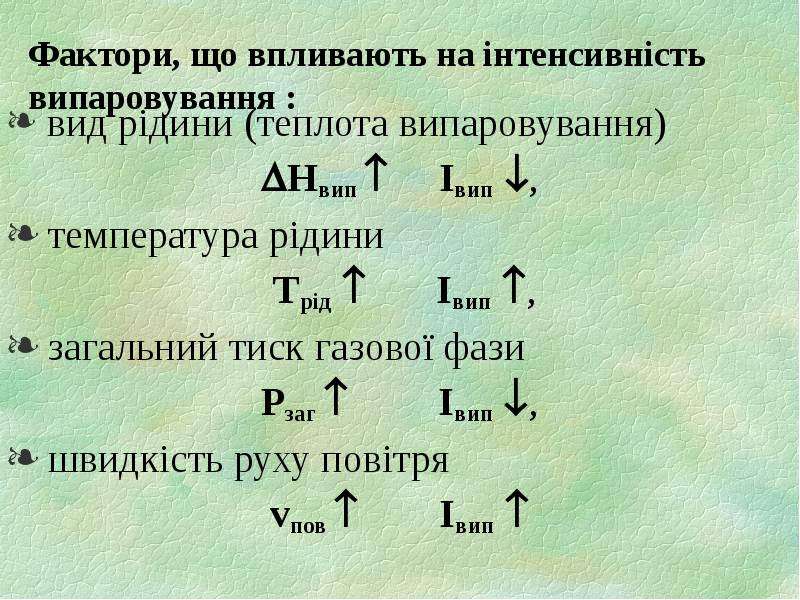

Фактори, що впливають на інтенсивність випаровування : вид рідини (теплота випаровування) Нвип  Iвип , температура рідини Трід  Iвип , загальний тиск газової фази Рзаг  Iвип , швидкість руху повітря vпов  Iвип 

Слайд 7

Описание слайда:

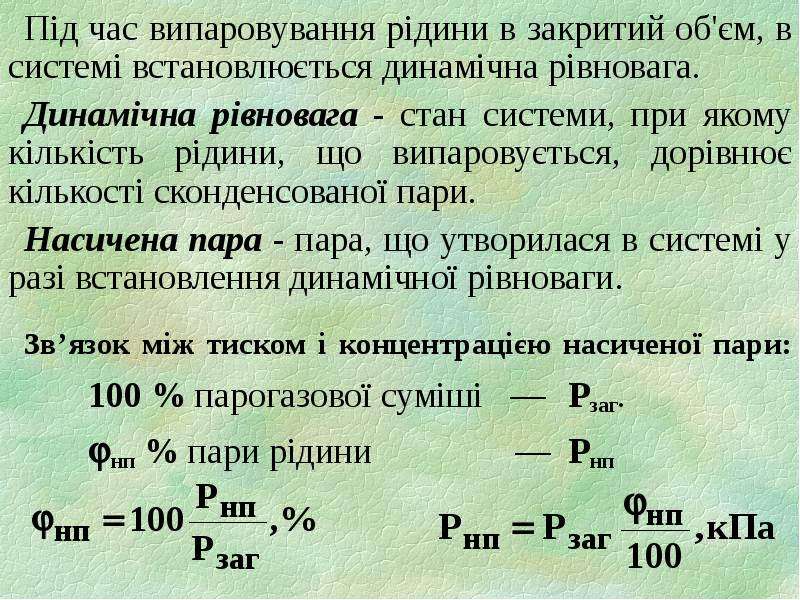

Під час випаровування рідини в закритий об'єм, в системі встановлюється динамічна рівновага. Під час випаровування рідини в закритий об'єм, в системі встановлюється динамічна рівновага. Динамічна рівновага - стан системи, при якому кількість рідини, що випаровується, дорівнює кількості сконденсованої пари. Насичена пара - пара, що утворилася в системі у разі встановлення динамічної рівноваги. Зв’язок між тиском і концентрацією насиченої пари: 100 % парогазової суміші — Рзаг. нп % пари рідини — Рнп

Слайд 8

Описание слайда:

Чим більша температура рідини, тим більша інтенсивність процесу випаровування, а отже більший тиск і концентрація насиченої пари. Чим більша температура рідини, тим більша інтенсивність процесу випаровування, а отже більший тиск і концентрація насиченої пари. Зв’язок між температурою рідини, тиском і концентрацією її насиченої пари дає рівняння Антуана: де Р - тиск насиченої пари, кПа; t - температура рідини , оС; А, В, Ca - константи Антуана, що визначають для кожної рідини.

Слайд 9

Описание слайда:

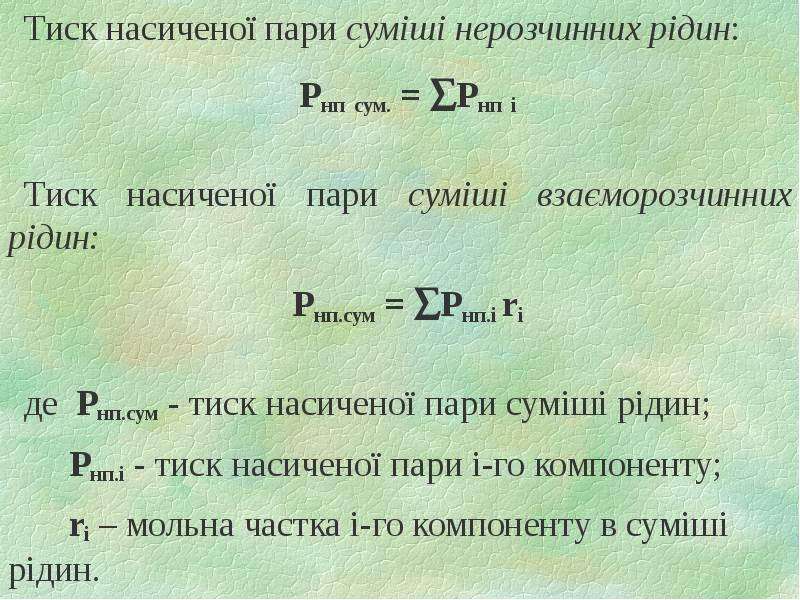

Тиск насиченої пари суміші нерозчинних рідин: Тиск насиченої пари суміші нерозчинних рідин: Pнп сум. = Рнп i Тиск насиченої пари суміші взаєморозчинних рідин: Pнп.сум = Рнп.i ri де Pнп.сум - тиск насиченої пари суміші рідин; Рнп.i - тиск насиченої пари i-го компоненту; ri – мольна частка i-го компоненту в суміші рідин.

Слайд 10

Описание слайда:

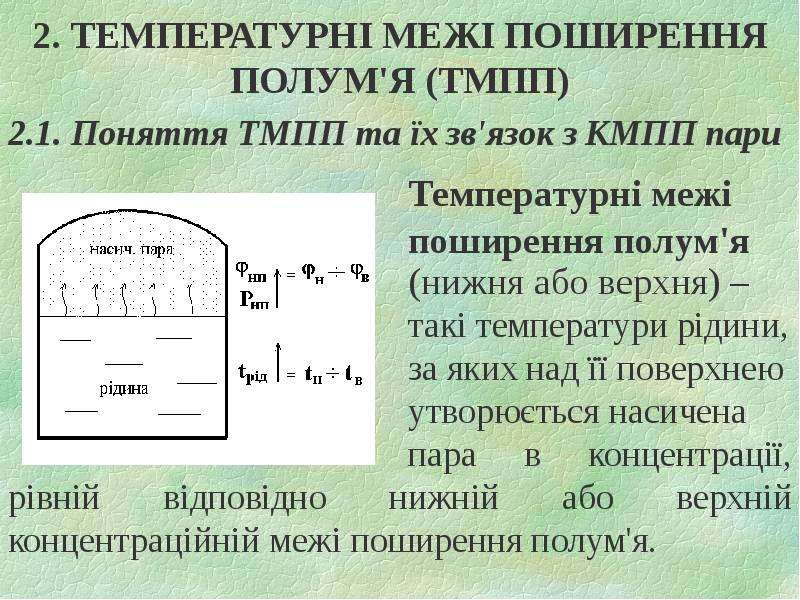

2. ТЕМПЕРАТУРНІ МЕЖІ ПОШИРЕННЯ ПОЛУМ'Я (ТМПП) 2.1. Поняття ТМПП та їх зв'язок з КМПП пари Температурні межі поширення полум'я (нижня або верхня) – такі температури рідини, за яких над її поверхнею утворюється насичена пара в концентрації, рівній відповідно нижній або верхній концентраційній межі поширення полум'я.

Слайд 11

Описание слайда:

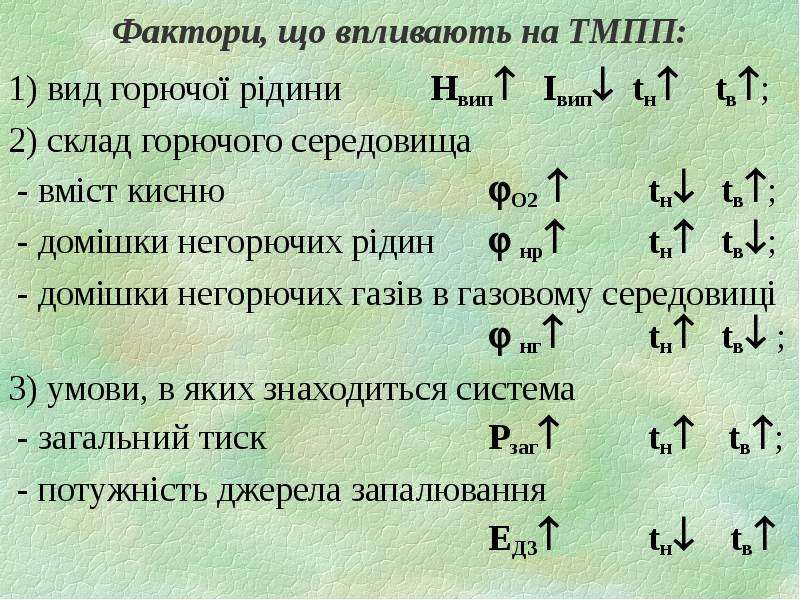

Фактори, що впливають на ТМПП: 1) вид горючої рідини Нвип Iвип tн tв; 2) склад горючого середовища - вміст кисню О2  tн tв; - домішки негорючих рідин  нр tн tв; - домішки негорючих газів в газовому середовищі  нг tн tв ; 3) умови, в яких знаходиться система - загальний тиск Рзаг tн tв; - потужність джерела запалювання ЕДЗ tн tв

Слайд 12

Описание слайда:

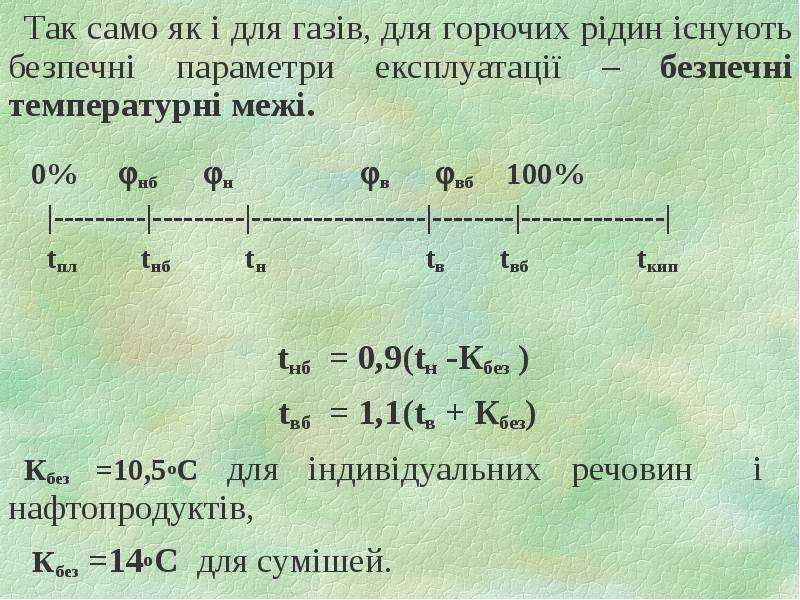

Так само як і для газів, для горючих рідин існують безпечні параметри експлуатації – безпечні температурні межі. Так само як і для газів, для горючих рідин існують безпечні параметри експлуатації – безпечні температурні межі. 0% нб н в вб 100% |---------|---------|-----------------|--------|--------------| tпл tнб tн tв tвб tкип tнб = 0,9(tн -Кбез ) tвб = 1,1(tв + Кбез) Кбез =10,5оС для індивідуальних речовин і нафтопродуктів, Кбез =14оС для сумішей.

Слайд 13

Описание слайда:

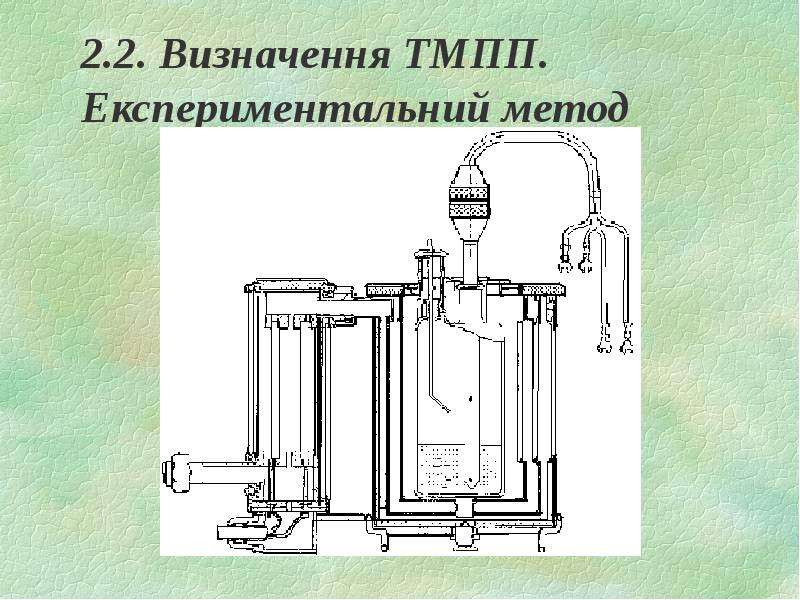

2.2. Визначення ТМПП. Експериментальний метод

Слайд 14

Описание слайда:

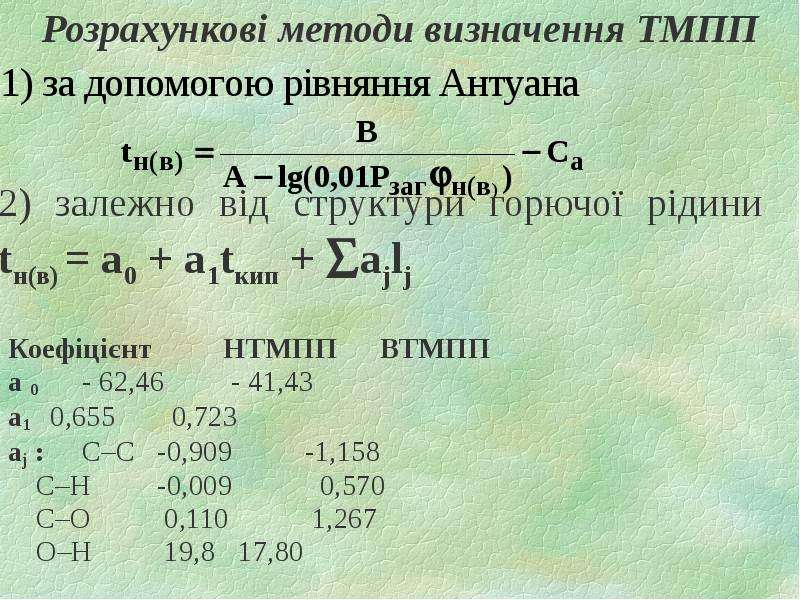

Розрахункові методи визначення ТМПП

Слайд 15

Описание слайда:

Слайд 16

Описание слайда:

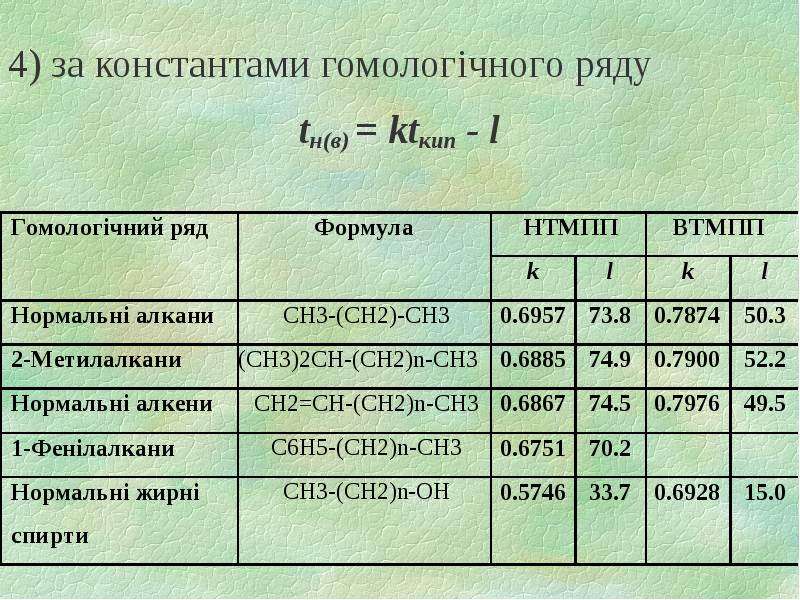

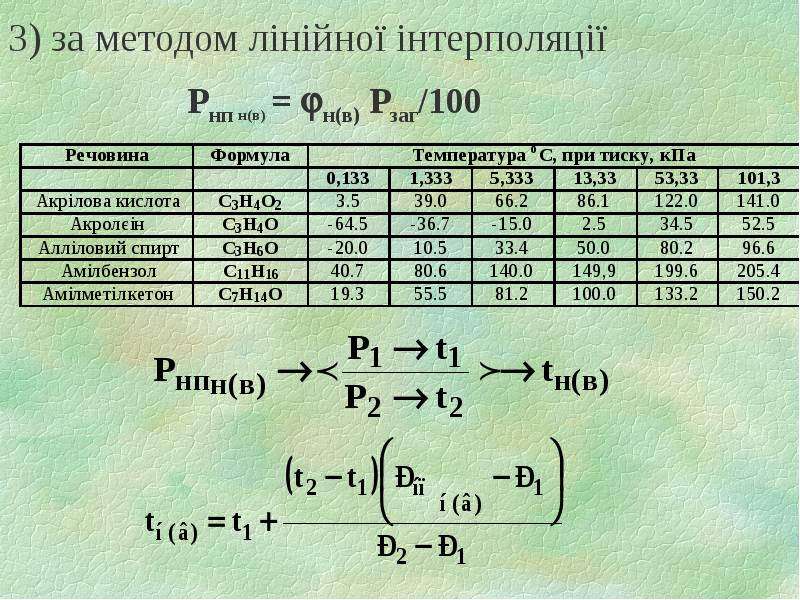

4) за константами гомологічного ряду tн(в) = ktкип - l

Слайд 17

Описание слайда:

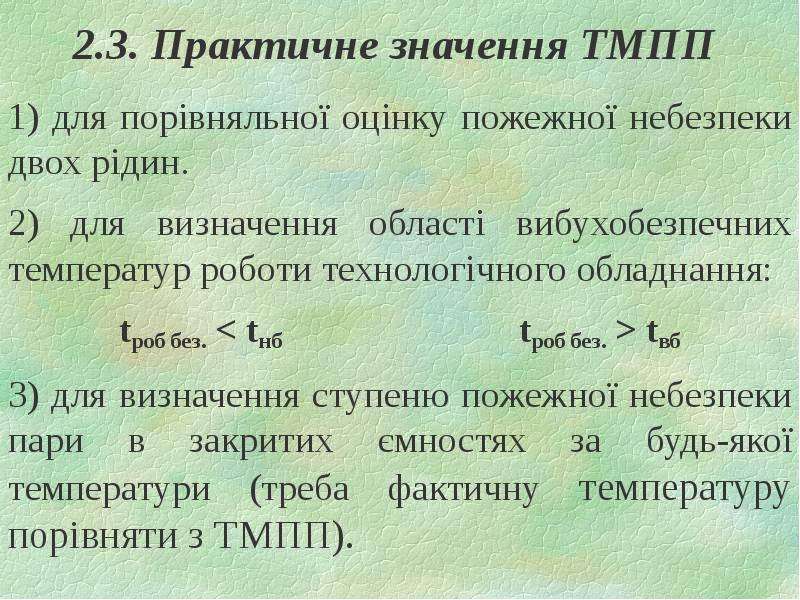

2.3. Практичне значення ТМПП 1) для порівняльної оцінку пожежної небезпеки двох рідин. 2) для визначення області вибухобезпечних температур роботи технологічного обладнання: tроб без. < tнб tроб без. > tвб 3) для визначення ступеню пожежної небезпеки пари в закритих ємностях за будь-якої температури (треба фактичну температуру порівняти з ТМПП).

Слайд 18

Описание слайда:

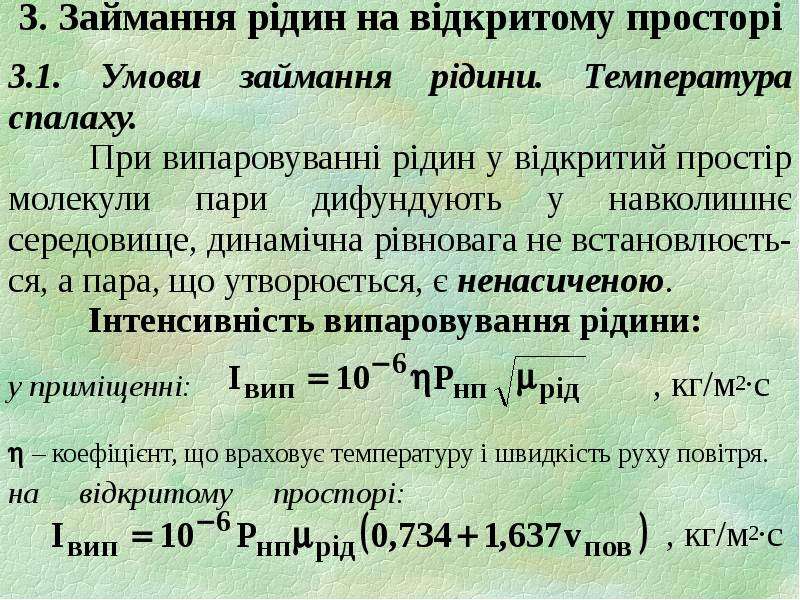

3. Займання рідин на відкритому просторі 3.1. Умови займання рідини. Температура спалаху. При випаровуванні рідин у відкритий простір молекули пари дифундують у навколишнє середовище, динамічна рівновага не встановлюєть-ся, а пара, що утворюється, є ненасиченою. Інтенсивність випаровування рідини: у приміщенні: , кг/м2·с  – коефіцієнт, що враховує температуру і швидкість руху повітря. на відкритому просторі: , кг/м2·с

Слайд 19

Описание слайда:

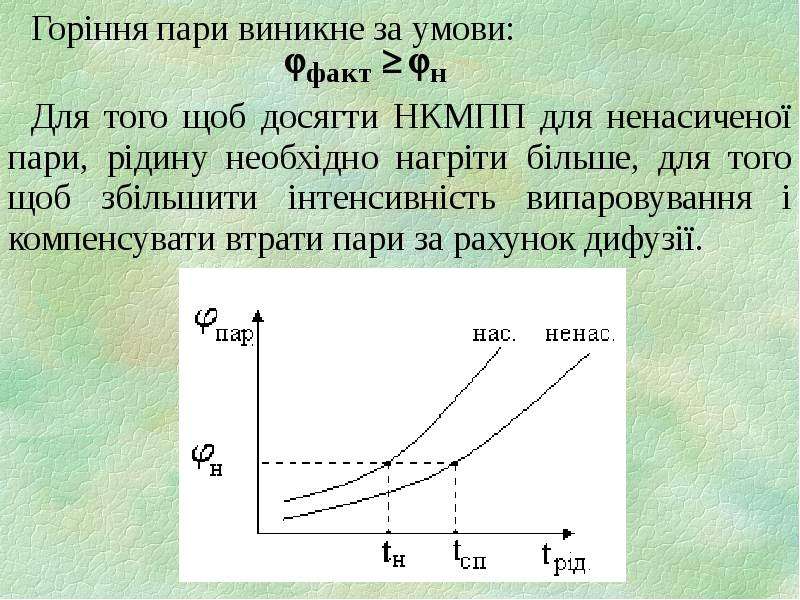

Горіння пари виникне за умови: Горіння пари виникне за умови: Для того щоб досягти НКМПП для ненасиченої пари, рідину необхідно нагріти більше, для того щоб збільшити інтенсивність випаровування і компенсувати втрати пари за рахунок дифузії.

Слайд 20

Описание слайда:

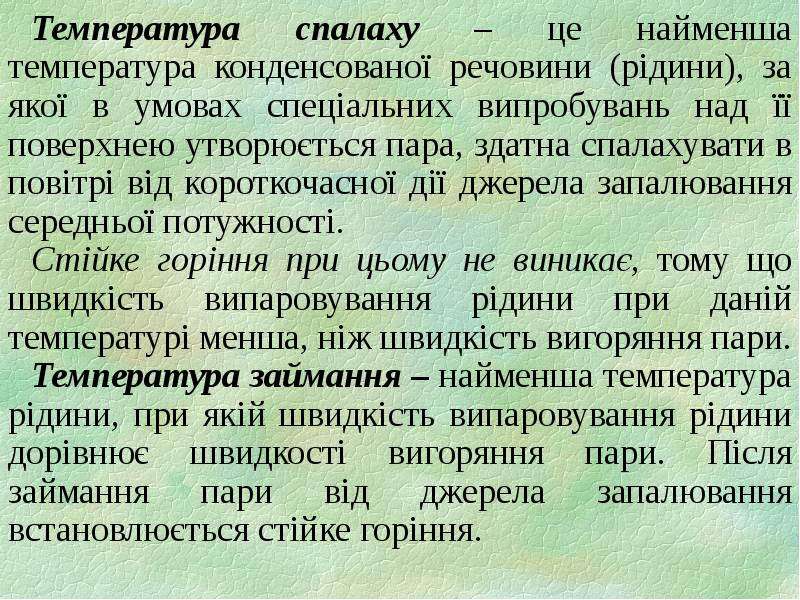

Температура спалаху – це найменша температура конденсованої речовини (рідини), за якої в умовах спеціальних випробувань над її поверхнею утворюється пара, здатна спалахувати в повітрі від короткочасної дії джерела запалювання середньої потужності. Температура спалаху – це найменша температура конденсованої речовини (рідини), за якої в умовах спеціальних випробувань над її поверхнею утворюється пара, здатна спалахувати в повітрі від короткочасної дії джерела запалювання середньої потужності. Стійке горіння при цьому не виникає, тому що швидкість випаровування рідини при даній температурі менша, ніж швидкість вигоряння пари. Температура займання – найменша температура рідини, при якій швидкість випаровування рідини дорівнює швидкості вигоряння пари. Після займання пари від джерела запалювання встановлюється стійке горіння.

Слайд 21

Описание слайда:

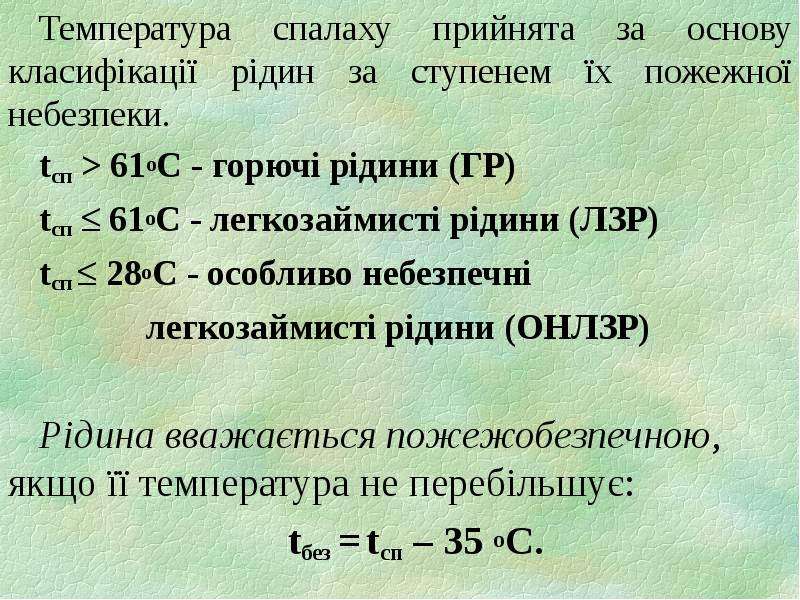

Температура спалаху прийнята за основу класифікації рідин за ступенем їх пожежної небезпеки. Температура спалаху прийнята за основу класифікації рідин за ступенем їх пожежної небезпеки. tсп > 61оC - горючі рідини (ГР) tсп  61оC - легкозаймисті рідини (ЛЗР) tсп  28оC - особливо небезпечні легкозаймисті рідини (ОНЛЗР) Рідина вважається пожежобезпечною, якщо її температура не перебільшує: tбез = tсп – 35 оC.

Слайд 22

Описание слайда:

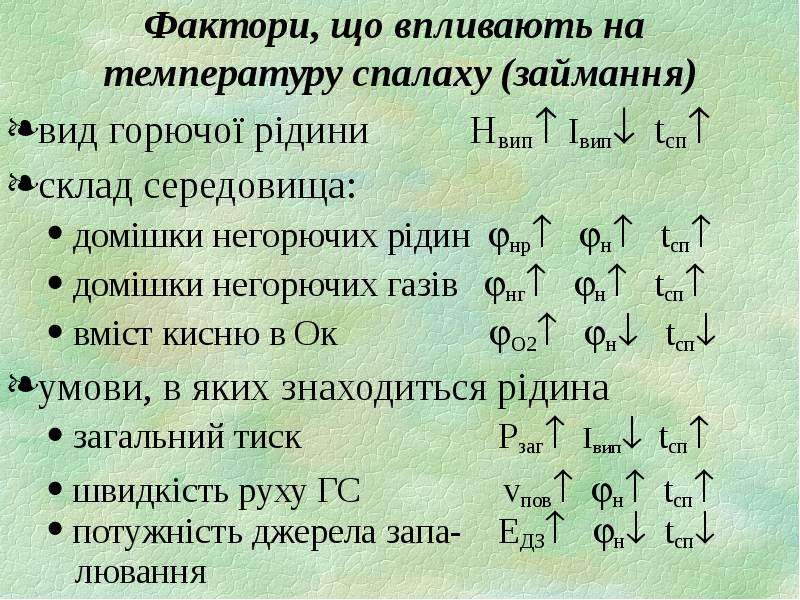

Фактори, що впливають на температуру спалаху (займання) вид горючої рідини Нвип Iвип tсп склад середовища: домішки негорючих рідин нр н tсп домішки негорючих газів нг н tсп вміст кисню в Ок О2 н tсп умови, в яких знаходиться рідина загальний тиск Рзаг Iвип tсп швидкість руху ГС vпов н tсп потужність джерела запа- ЕДЗ н tсп лювання

Слайд 23

Описание слайда:

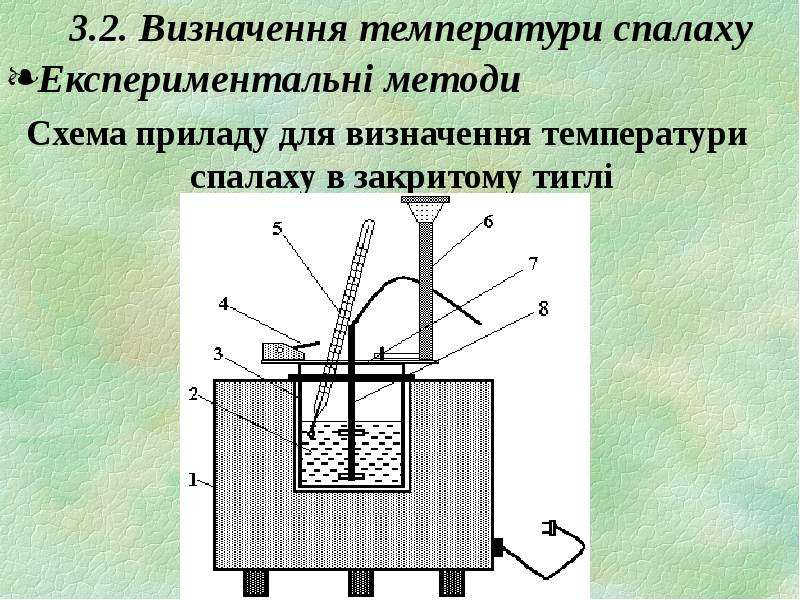

3.2. Визначення температури спалаху Експериментальні методи Схема приладу для визначення температури спалаху в закритому тиглі

Слайд 24

Описание слайда:

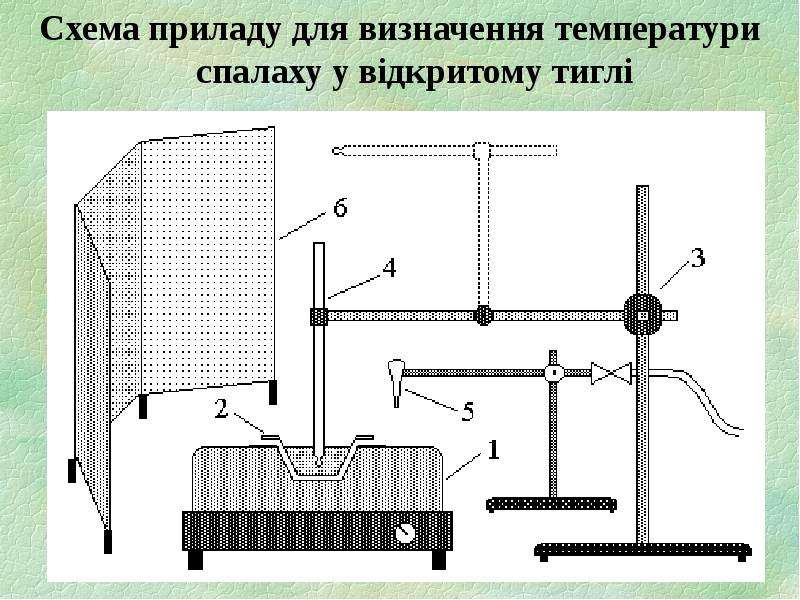

Схема приладу для визначення температури спалаху у відкритому тиглі Схема приладу для визначення температури спалаху у відкритому тиглі

Слайд 25

Описание слайда:

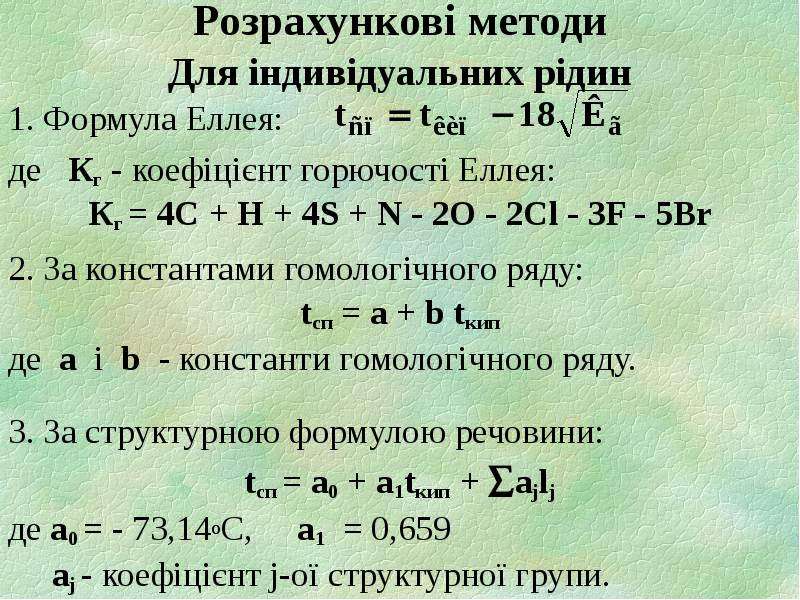

Розрахункові методи Для індивідуальних рідин 1. Формула Еллея: де Кг - коефіцієнт горючості Еллея: Кг = 4C + Н + 4S + N - 2O - 2Cl - 3F - 5Br 2. За константами гомологічного ряду: tсп = а + b tкип де а і b - константи гомологічного ряду. 3. За структурною формулою речовини: tсп = а0 + а1tкип + аjlj де а0 = - 73,14оС, a1 = 0,659 аj - коефіцієнт j-ої структурної групи.

Слайд 26

Описание слайда:

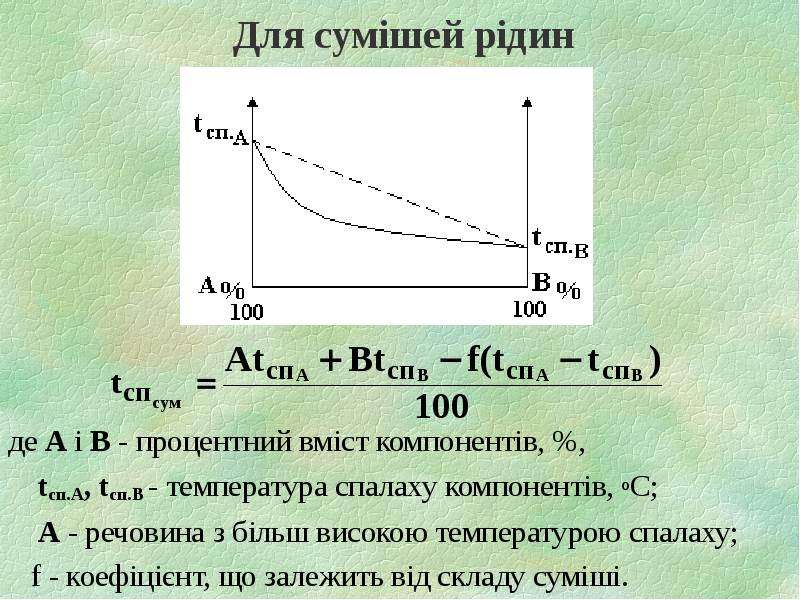

Для сумішей рідин де А і В - процентний вміст компонентів, %, tсп.А, tсп.В - температура спалаху компонентів, оС; А - речовина з більш високою температурою спалаху; f - коефіцієнт, що залежить від складу суміші.

Слайд 27

Описание слайда:

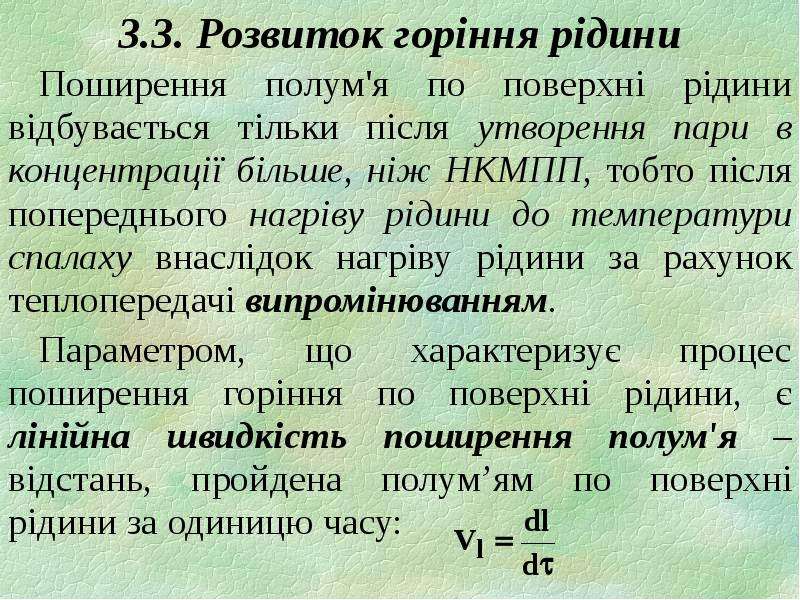

3.3. Розвиток горіння рідини Поширення полум'я по поверхні рідини відбувається тільки після утворення пари в концентрації більше, ніж НКМПП, тобто після попереднього нагріву рідини до температури спалаху внаслідок нагріву рідини за рахунок теплопередачі випромінюванням. Параметром, що характеризує процес поширення горіння по поверхні рідини, є лінійна швидкість поширення полум'я – відстань, пройдена полум’ям по поверхні рідини за одиницю часу:

Слайд 28

Описание слайда:

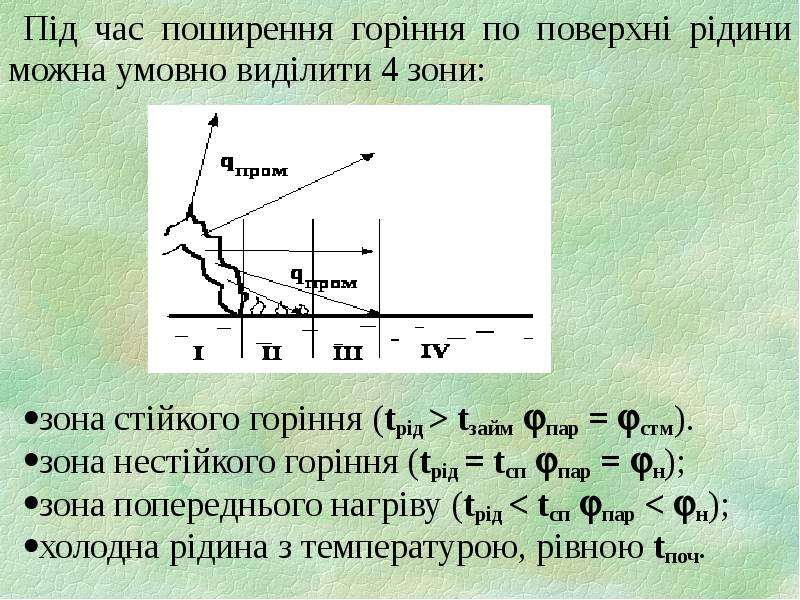

Під час поширення горіння по поверхні рідини можна умовно виділити 4 зони: Під час поширення горіння по поверхні рідини можна умовно виділити 4 зони: зона стійкого горіння (tрід > tзайм пар = стм). зона нестійкого горіння (tрід = tсп пар = н); зона попереднього нагріву (tрід < tсп пар < н); холодна рідина з температурою, рівною tпоч.

Слайд 29

Описание слайда:

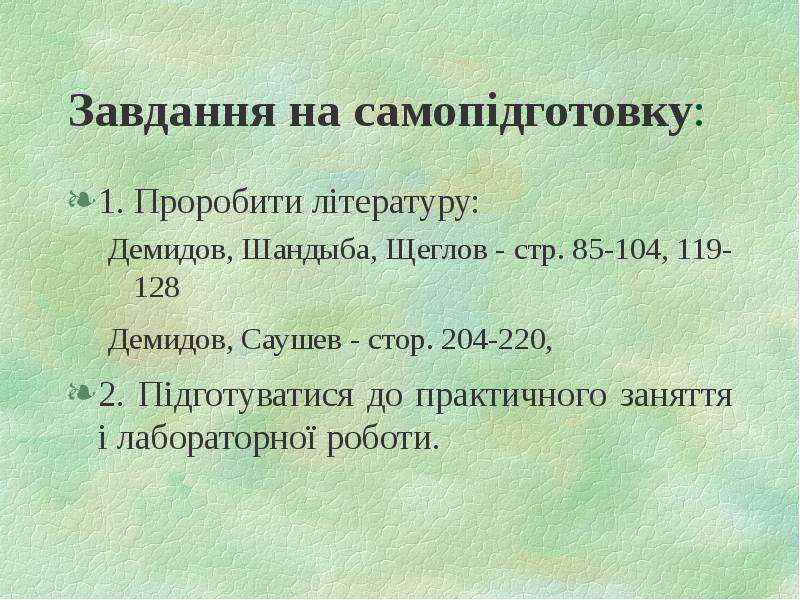

Завдання на самопідготовку: 1. Проробити літературу: Демидов, Шандыба, Щеглов - стр. 85-104, 119-128 Демидов, Саушев - стор. 204-220, 2. Підготуватися до практичного заняття і лабораторної роботи.
