Звук. Ультразвук.

Слайд 2

Описание слайда:

План лекции Звуковые волны Физические основы биологической акустики Логарифмическая шкала для измерения интенсивности и громкости звука Звуковые методы исследования в клинике Ультразвуковые колебания. Воздействия ультразвука на биологические ткани Эффект Доплера и его применение в медицине

Слайд 3

Описание слайда:

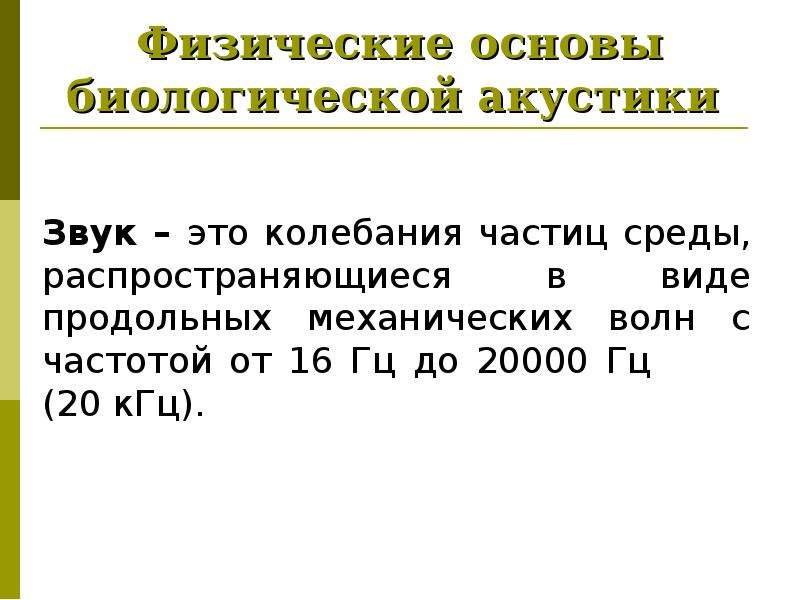

Физические основы биологической акустики

Слайд 4

Описание слайда:

Энергетическая характеристика звука Интенсивностью волны I называют величину, численно равную средней по времени энергии Е, переносимой волной в единицу времени через единицу площади поверхности, расположенную перпендикулярно направлению распространения волны:

Слайд 5

Описание слайда:

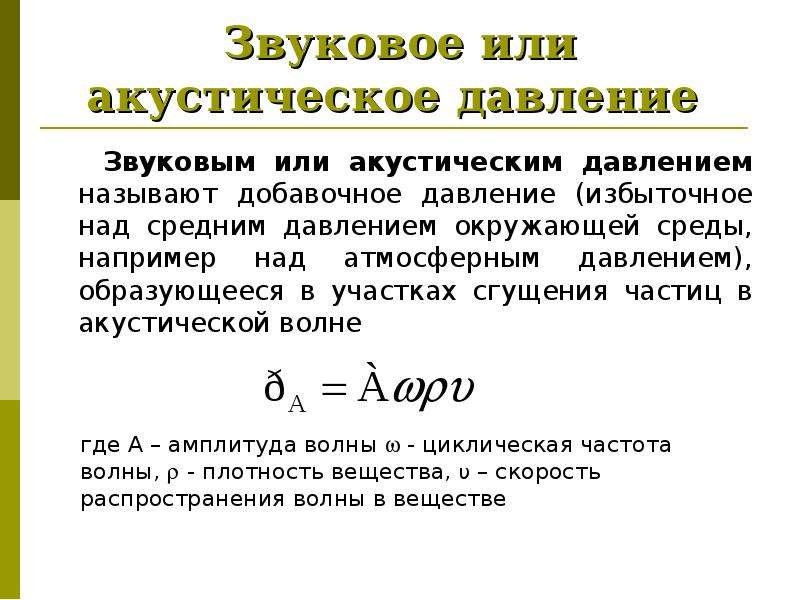

Звуковое или акустическое давление Звуковым или акустическим давлением называют добавочное давление (избыточное над средним давлением окружающей среды, например над атмосферным давлением), образующееся в участках сгущения частиц в акустической волне

Слайд 6

Описание слайда:

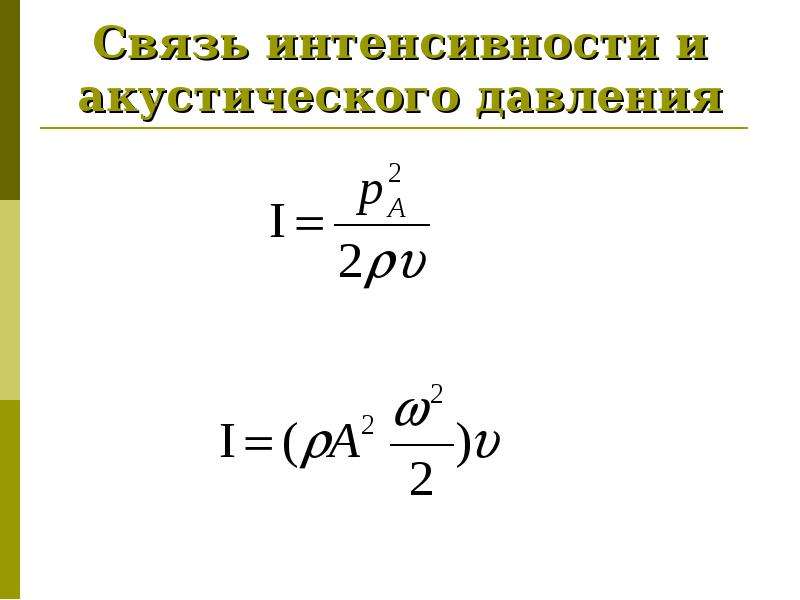

Связь интенсивности и акустического давления

Слайд 7

Описание слайда:

Природа звука Виды звуков: Тон – это звук, являющийся периодическим процессом Шум - это звук, отличающийся сложной не повторяющейся временной зависимостью Звуковой удар – кратковременное звуковое воздействие

Слайд 8

Описание слайда:

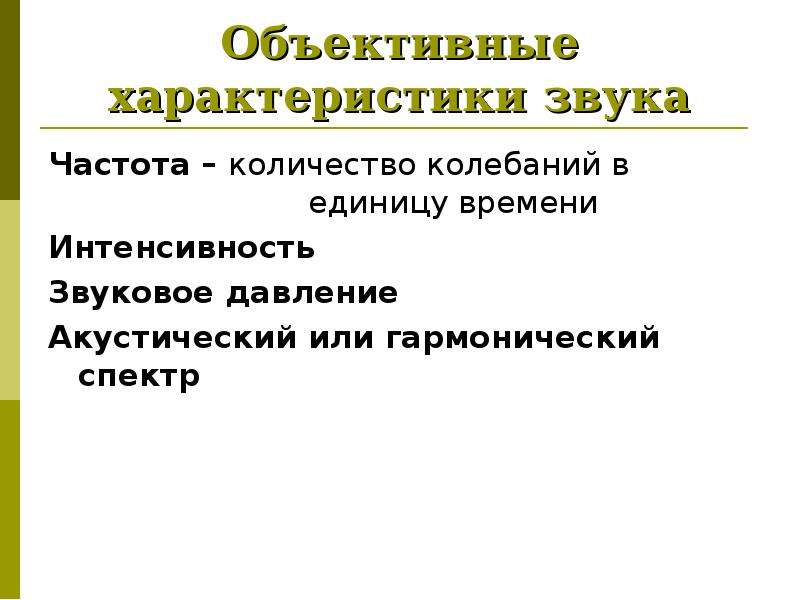

Объективные характеристики звука Частота – количество колебаний в единицу времени Интенсивность Звуковое давление Акустический или гармонический спектр

Слайд 9

Описание слайда:

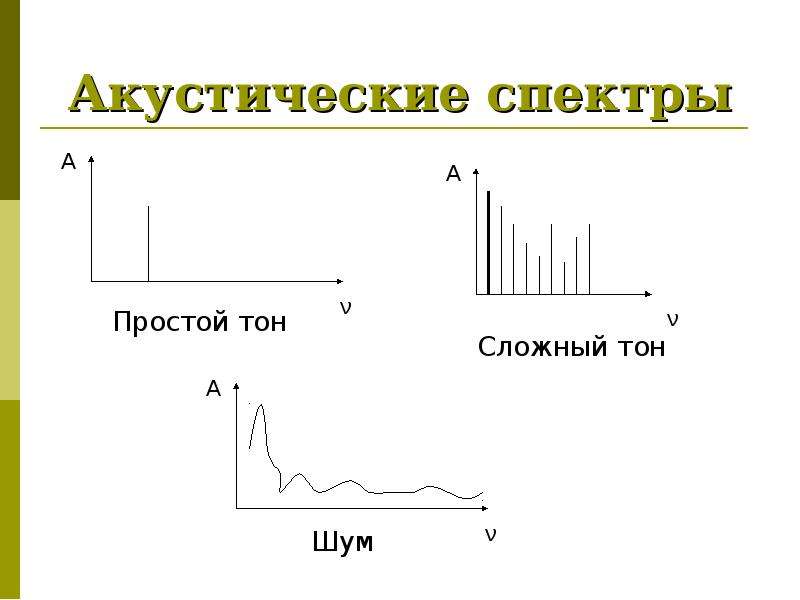

Акустические спектры

Слайд 10

Описание слайда:

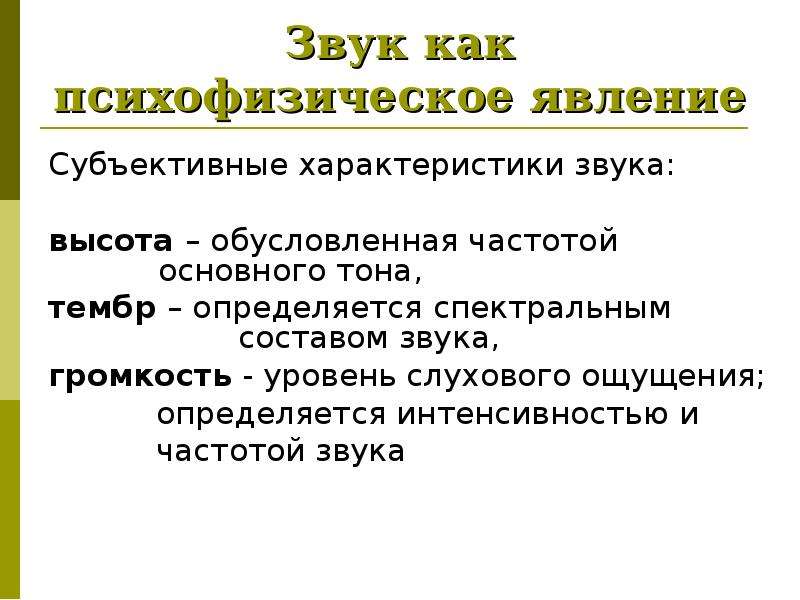

Звук как психофизическое явление Субъективные характеристики звука: высота – обусловленная частотой основного тона, тембр – определяется спектральным составом звука, громкость - уровень слухового ощущения; определяется интенсивностью и частотой звука

Слайд 11

Описание слайда:

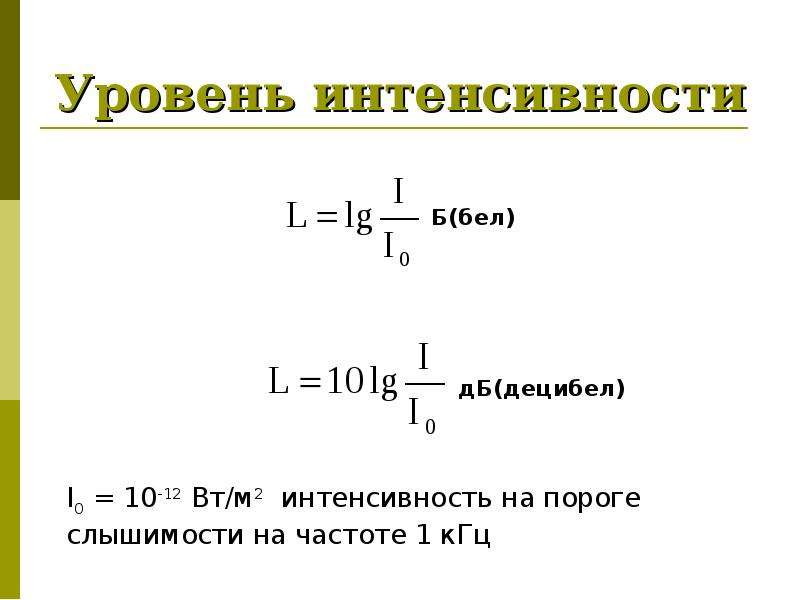

Уровень интенсивности

Слайд 12

Описание слайда:

Уровень интенсивности

Слайд 13

Описание слайда:

Закон Вебера – Фехнера Если интенсивность звука увеличивается в геометрической прогрессии, то ощущение громкости этого звука возрастает в арифметической прогрессии

Слайд 14

Описание слайда:

Громкость звука Е Громкость звука измеряется в фонах На частоте 1кГц K=1

Слайд 15

Описание слайда:

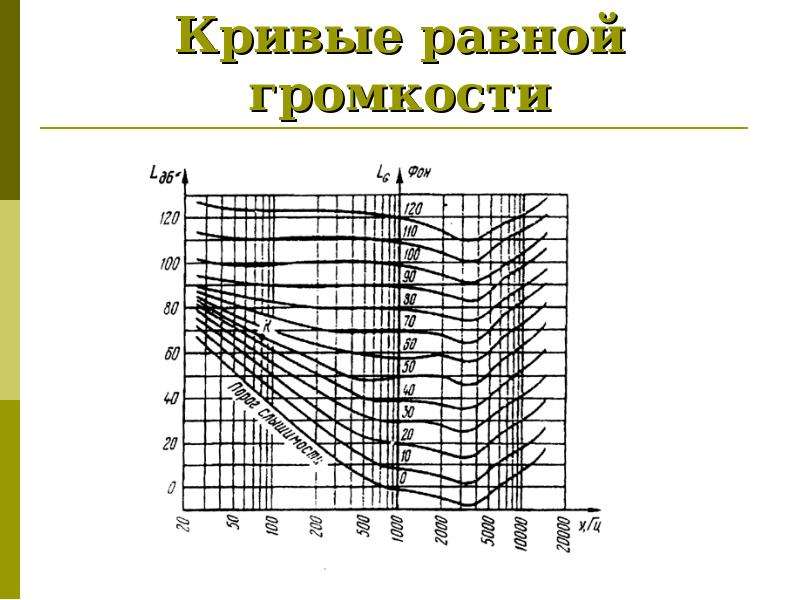

Кривые равной громкости

Слайд 16

Описание слайда:

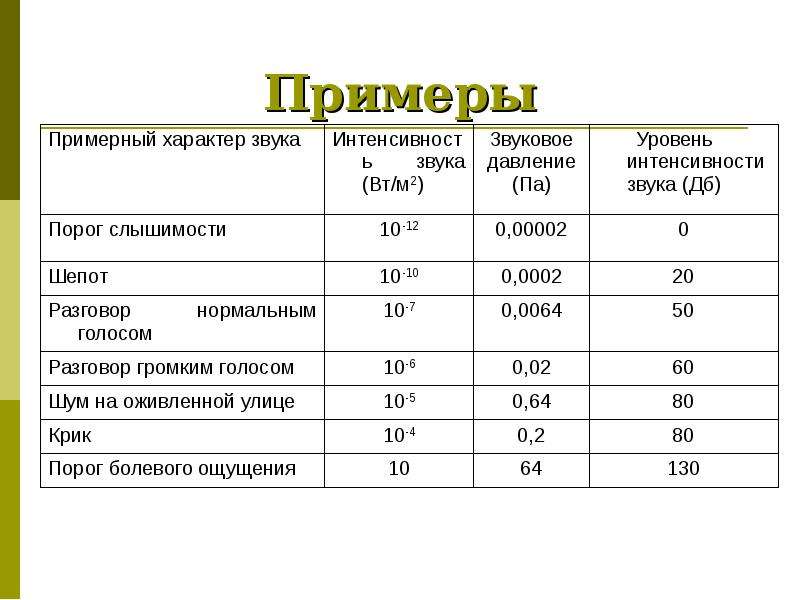

Примеры

Слайд 17

Описание слайда:

Звуковые методы в медицине Аускультация (выслушивание) – с помощью стетоскопа или фонендоскопа

Слайд 18

Описание слайда:

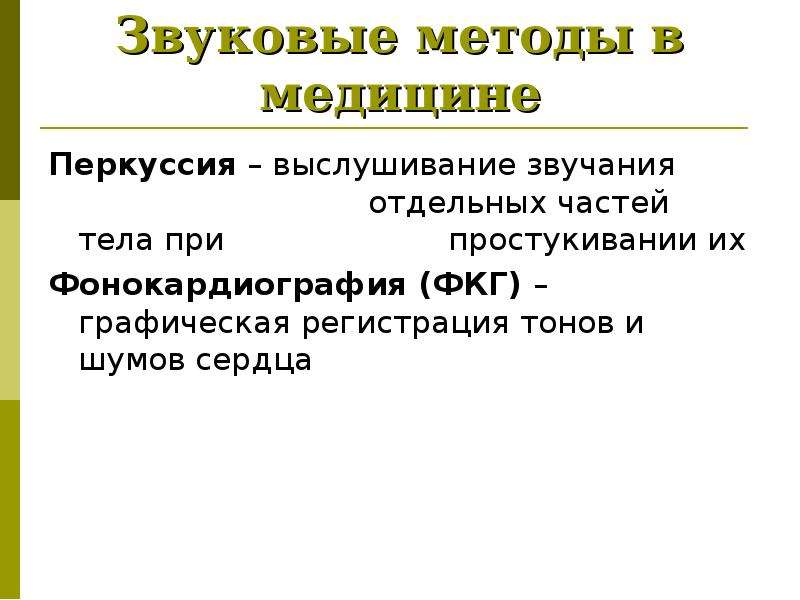

Звуковые методы в медицине Перкуссия – выслушивание звучания отдельных частей тела при простукивании их Фонокардиография (ФКГ) – графическая регистрация тонов и шумов сердца

Слайд 19

Описание слайда:

Диагностика органов слуха Метод измерения остроты слуха называется аудиометрией. На специальном приборе (аудиометре) определяют порог слухового ощущения на разных частотах; полученная кривая называется аудиограмма

Слайд 20

Описание слайда:

Биофизика ультразвука Ультразвуком (УЗ) называют механические колебания и волны, частоты которых более 20 кГц Скорость УЗ и звука определяется плотностью среды. Зависимость прямая.

Слайд 21

Описание слайда:

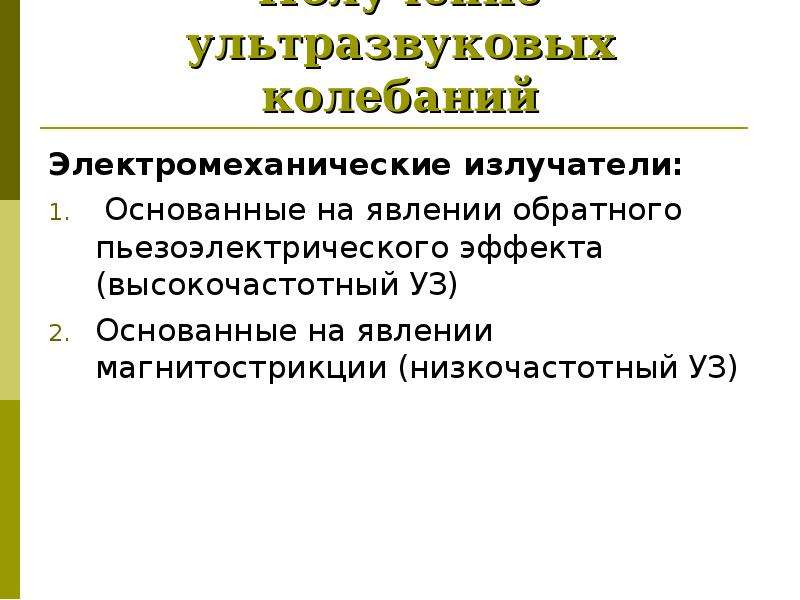

Получение ультразвуковых колебаний Электромеханические излучатели: Основанные на явлении обратного пьезоэлектрического эффекта (высокочастотный УЗ) Основанные на явлении магнитострикции (низкочастотный УЗ)

Слайд 22

Описание слайда:

Обратный пьезоэффект Под действием электрического поля происходит механическая деформация пьезокристалла

Слайд 23

Описание слайда:

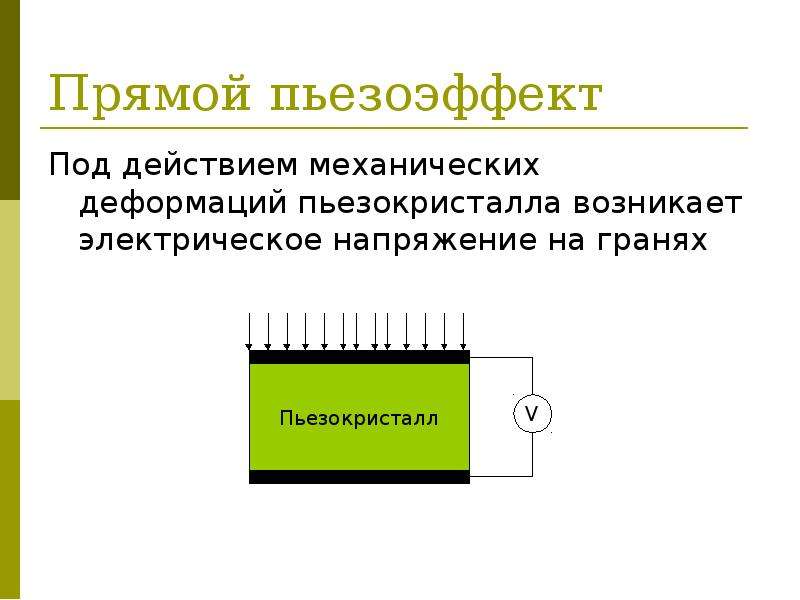

Прямой пьезоэффект Под действием механических деформаций пьезокристалла возникает электрическое напряжение на гранях

Слайд 24

Описание слайда:

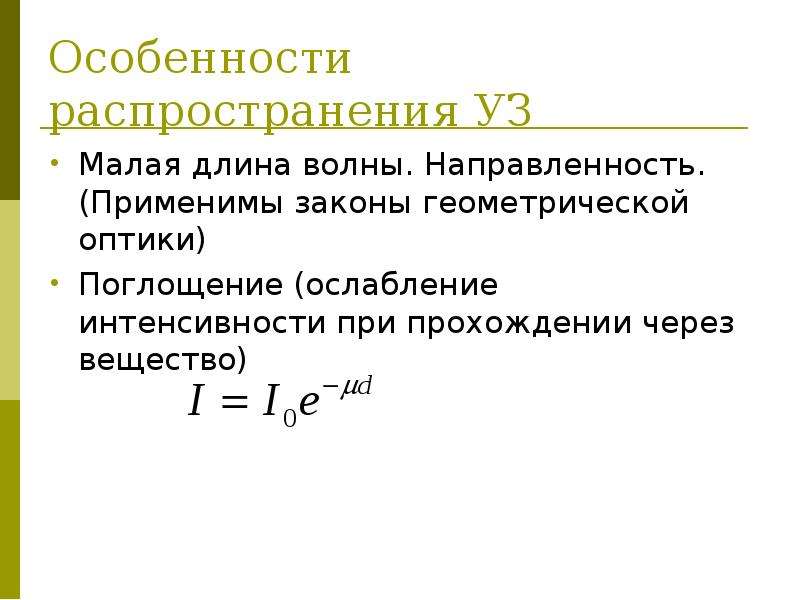

Особенности распространения УЗ Малая длина волны. Направленность. (Применимы законы геометрической оптики) Поглощение (ослабление интенсивности при прохождении через вещество)

Слайд 25

Описание слайда:

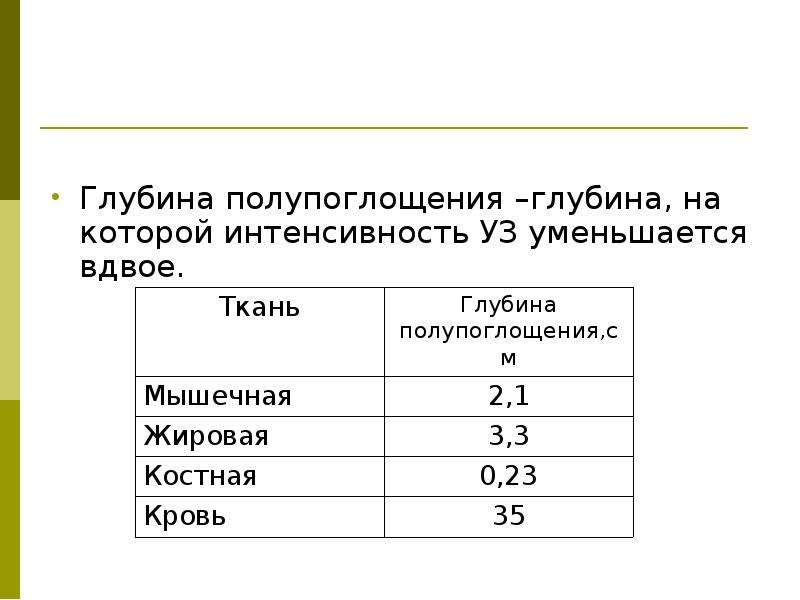

Глубина полупоглощения –глубина, на которой интенсивность УЗ уменьшается вдвое. Глубина полупоглощения –глубина, на которой интенсивность УЗ уменьшается вдвое.

Слайд 26

Описание слайда:

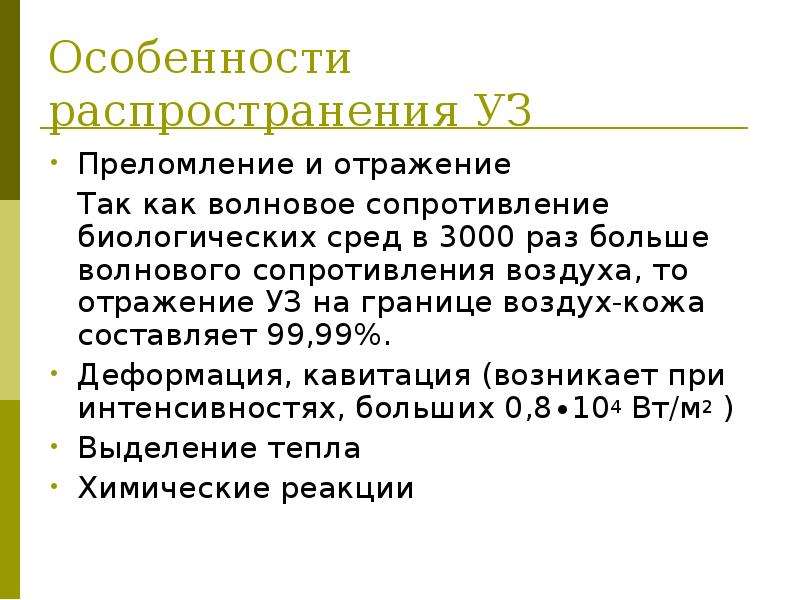

Особенности распространения УЗ Преломление и отражение Так как волновое сопротивление биологических сред в 3000 раз больше волнового сопротивления воздуха, то отражение УЗ на границе воздух-кожа составляет 99,99%. Деформация, кавитация (возникает при интенсивностях, больших 0,8∙104 Вт/м2 ) Выделение тепла Химические реакции

Слайд 27

Описание слайда:

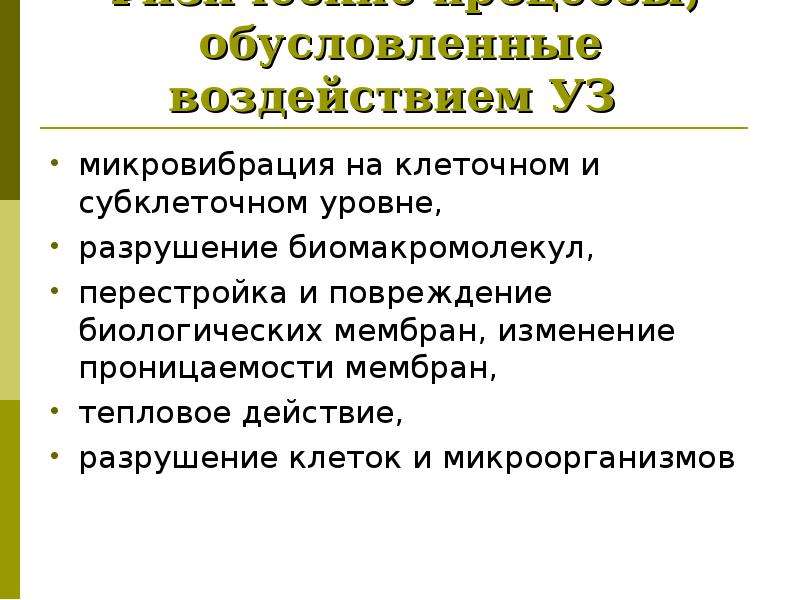

Физические процессы, обусловленные воздействием УЗ микровибрация на клеточном и субклеточном уровне, разрушение биомакромолекул, перестройка и повреждение биологических мембран, изменение проницаемости мембран, тепловое действие, разрушение клеток и микроорганизмов

Слайд 28

Описание слайда:

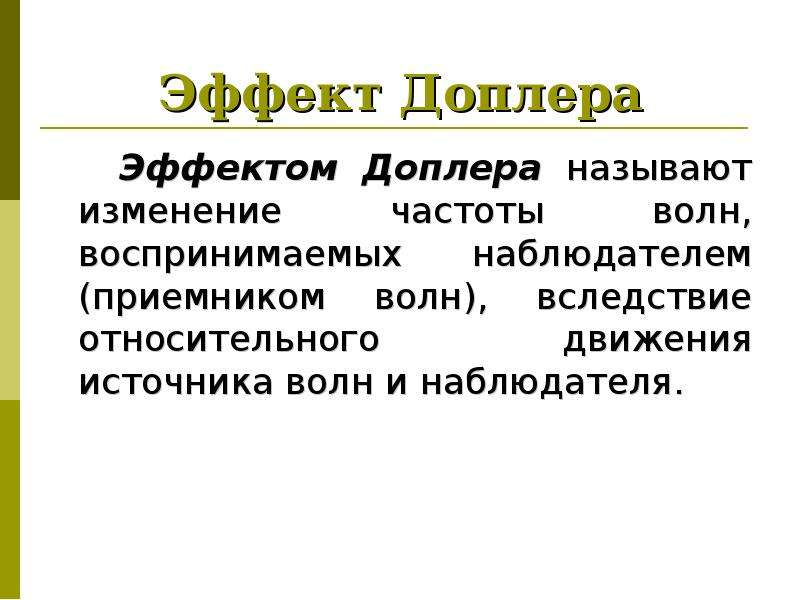

Эффект Доплера Эффектом Доплера называют изменение частоты волн, воспринимаемых наблюдателем (приемником волн), вследствие относительного движения источника волн и наблюдателя.

Слайд 29

Описание слайда:

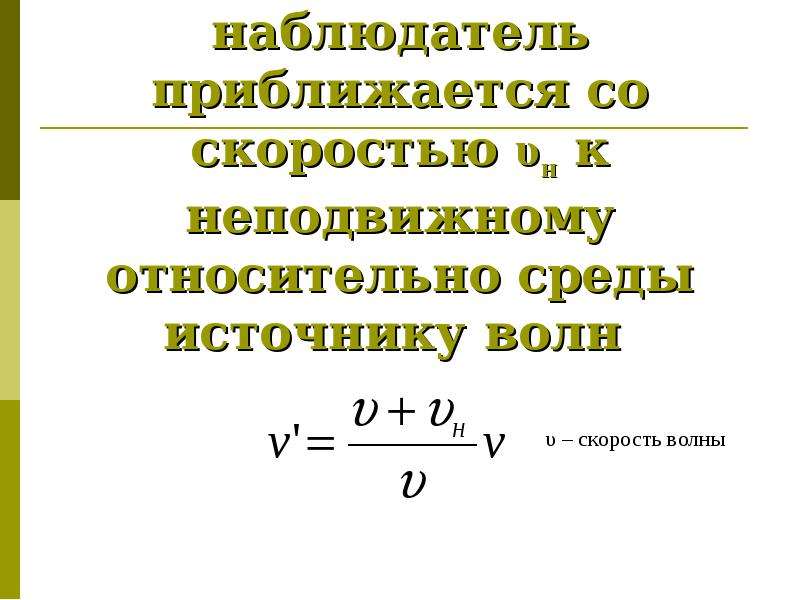

наблюдатель приближается со скоростью υн к неподвижному относительно среды источнику волн

Слайд 30

Описание слайда:

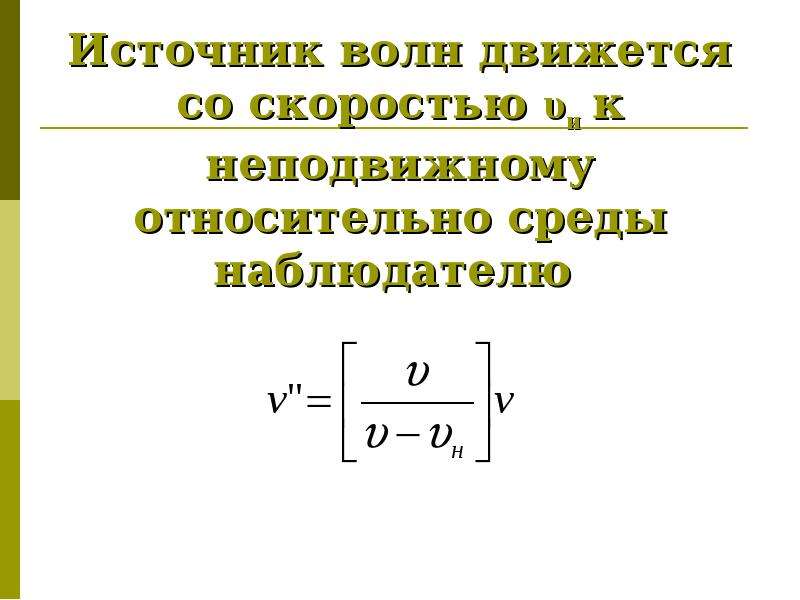

Источник волн движется со скоростью υи к неподвижному относительно среды наблюдателю

Слайд 31

Описание слайда:

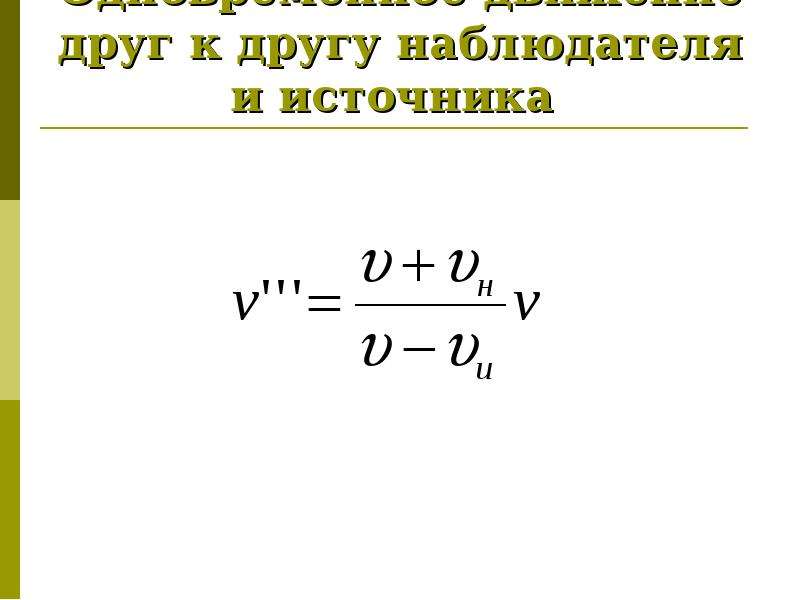

Одновременное движение друг к другу наблюдателя и источника

Слайд 32

Описание слайда:

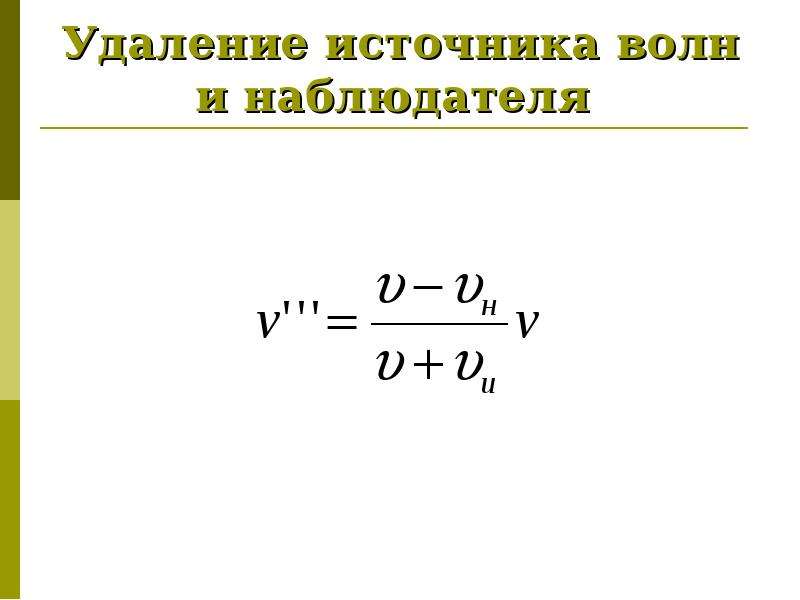

Удаление источника волн и наблюдателя

Слайд 33

Описание слайда:

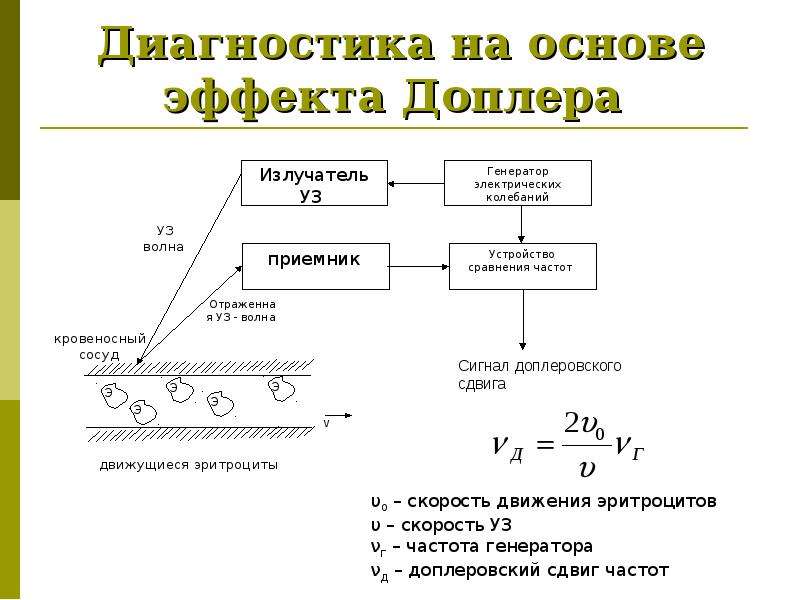

Диагностика на основе эффекта Доплера

Слайд 34

Описание слайда:

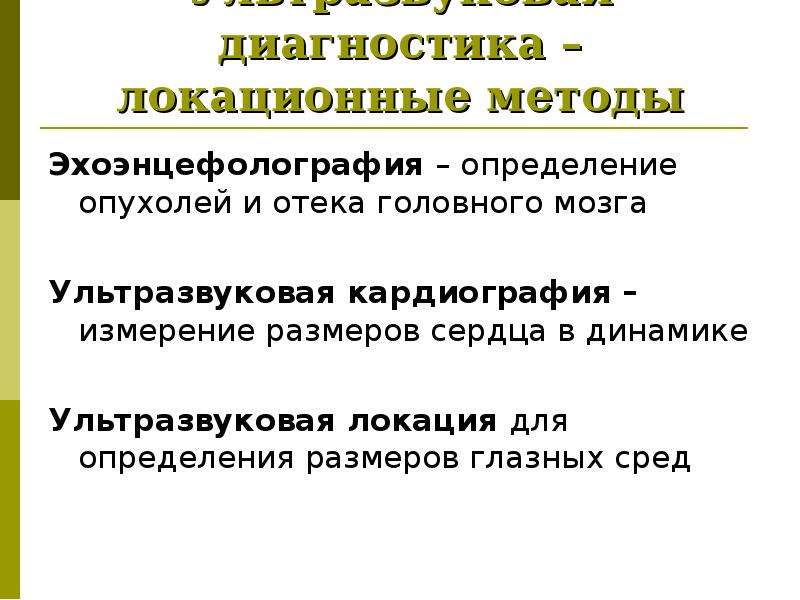

Ультразвуковая диагностика – локационные методы Эхоэнцефолография – определение опухолей и отека головного мозга Ультразвуковая кардиография – измерение размеров сердца в динамике Ультразвуковая локация для определения размеров глазных сред

Слайд 35

Описание слайда:

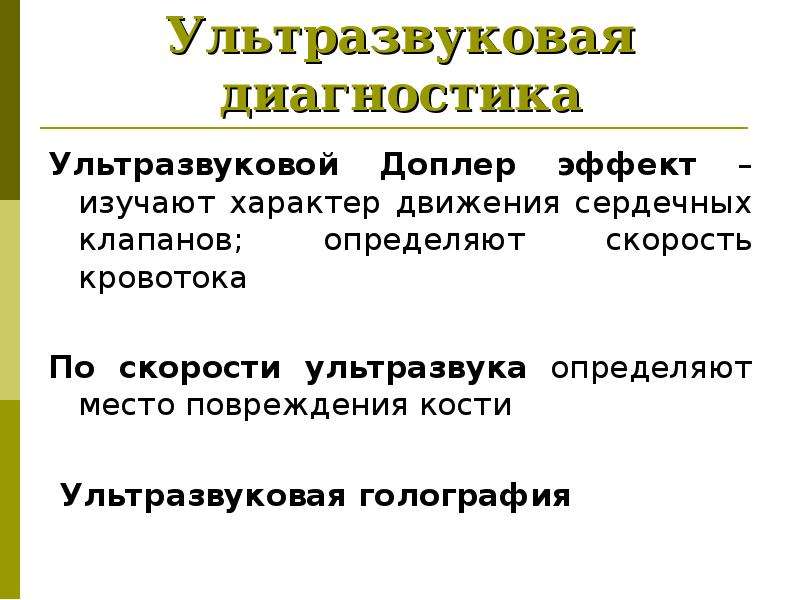

Ультразвуковая диагностика Ультразвуковой Доплер эффект – изучают характер движения сердечных клапанов; определяют скорость кровотока По скорости ультразвука определяют место повреждения кости Ультразвуковая голография

Слайд 36

Описание слайда:

Ультразвуковая физиотерапия Терапевтическое действие ультразвука обусловлено механическим, тепловым и физико-химическим факторами Фонофорез - введение с помощью ультразвука в ткани через поры кожи некоторых лекарственных веществ (гидрокортизона, тетрациклина и др.).

Слайд 37

Описание слайда:

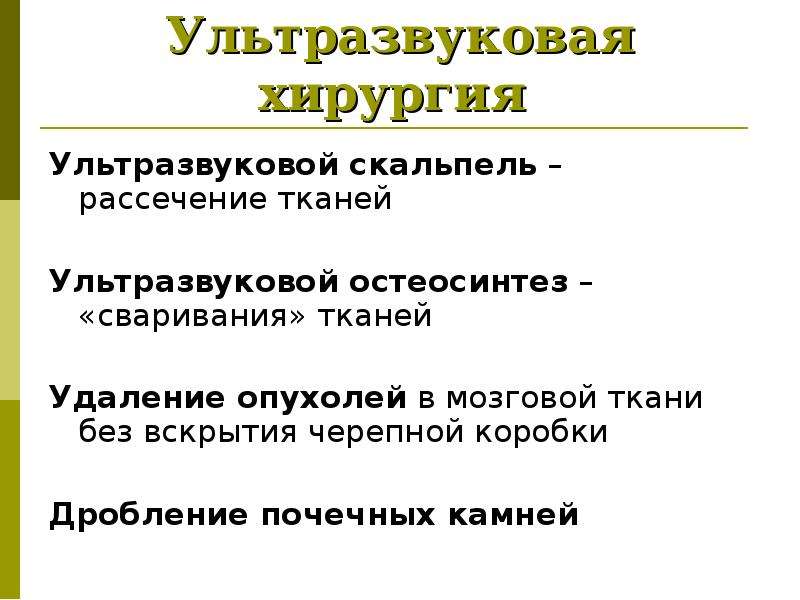

Ультразвуковая хирургия Ультразвуковой скальпель – рассечение тканей Ультразвуковой остеосинтез – «сваривания» тканей Удаление опухолей в мозговой ткани без вскрытия черепной коробки Дробление почечных камней

Слайд 38

Описание слайда:

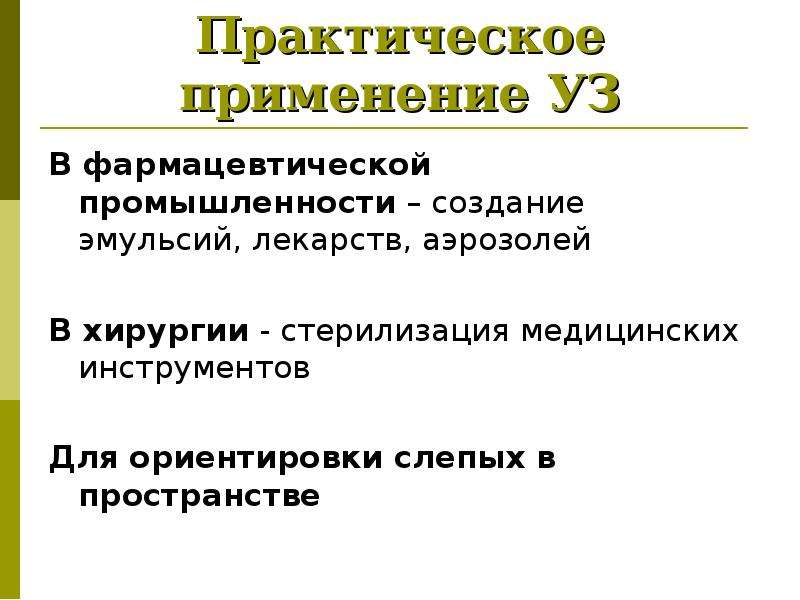

Практическое применение УЗ В фармацевтической промышленности – создание эмульсий, лекарств, аэрозолей В хирургии - стерилизация медицинских инструментов Для ориентировки слепых в пространстве

Слайд 39

Описание слайда:

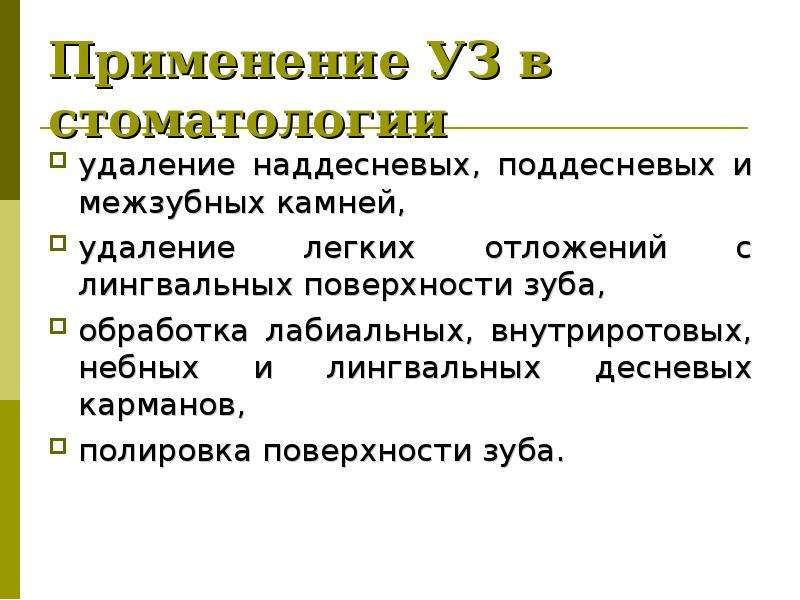

Применение УЗ в стоматологии удаление наддесневых, поддесневых и межзубных камней, удаление легких отложений с лингвальных поверхности зуба, обработка лабиальных, внутриротовых, небных и лингвальных десневых карманов, полировка поверхности зуба.

Слайд 40

Описание слайда:

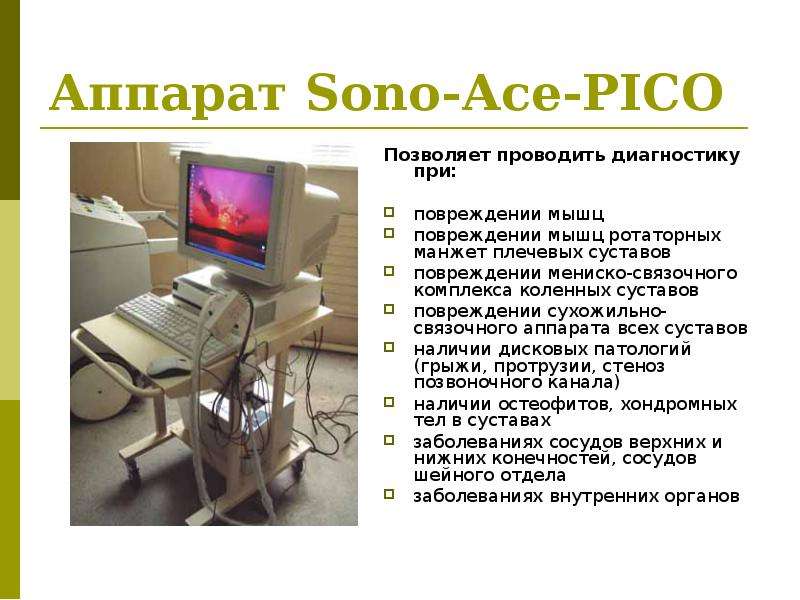

Аппарат Sono-Асе-PICO Позволяет проводить диагностику при: повреждении мышц повреждении мышц ротаторных манжет плечевых суставов повреждении мениско-связочного комплекса коленных суставов повреждении сухожильно-связочного аппарата всех суставов наличии дисковых патологий (грыжи, протрузии, стеноз позвоночного канала) наличии остеофитов, хондромных тел в суставах заболеваниях сосудов верхних и нижних конечностей, сосудов шейного отдела заболеваниях внутренних органов

Слайд 41

Описание слайда:

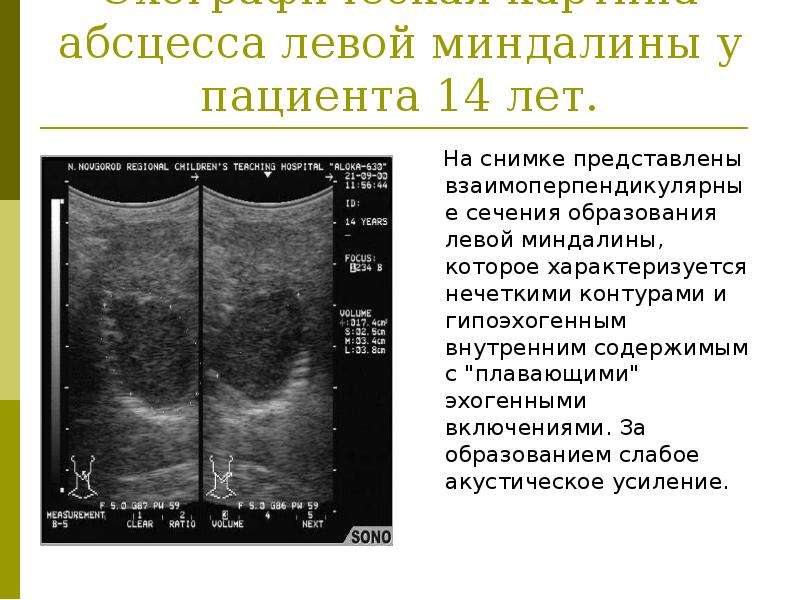

Эхографическая картина абсцесса левой миндалины у пациента 14 лет. На снимке представлены взаимоперпендикулярные сечения образования левой миндалины, которое характеризуется нечеткими контурами и гипоэхогенным внутренним содержимым с "плавающими" эхогенными включениями. За образованием слабое акустическое усиление.

Слайд 42

Описание слайда:

Эхографическая картина кисты правой подчелюстной слюнной железы у пациента 13 лет На левой половине снимка представлен участок неизмененной ткани правой подчелюстной железы (1), анэхогенное образование (2) с четкими контурами и эффектом дистального псевдоусиления. На правой половине снимка - неизмененная левая подчелюстная слюнная железа (3).

Слайд 43

Описание слайда:

Инфразвук и его воздействие на человека Инфразвук – механическая волна с частотой менее 16 Гц Действие на человека: раздражение, угнетающее настроение, головная боль, усталость.
