Вы можете ознакомиться и скачать презентацию на тему Технология токарных работ по дереву. Доклад-сообщение содержит 16 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Технология токарных работ по дереву МОУ СОШ №33 6 класс Учитель технологии Шурупов С.П. г. Волгоград 2011

Слайд 2

Описание слайда:

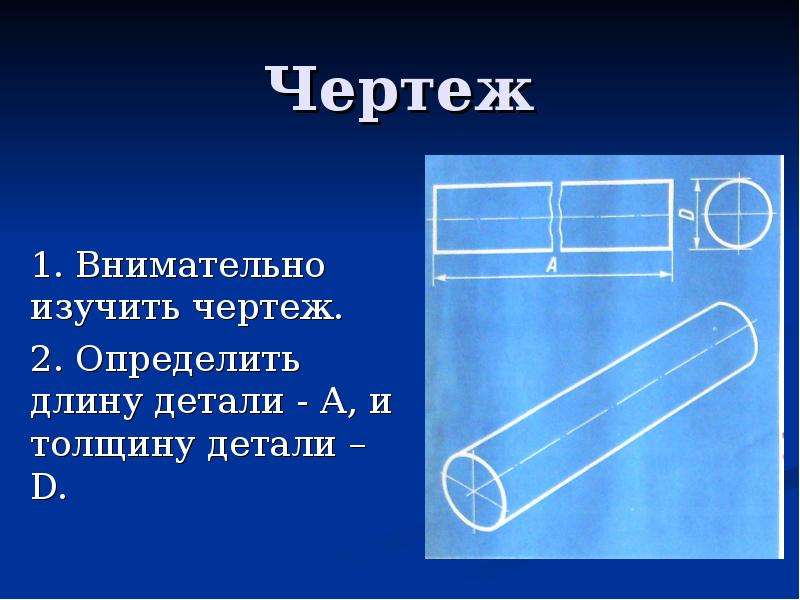

Чертеж 1. Внимательно изучить чертеж. 2. Определить длину детали - А, и толщину детали – D.

Слайд 3

Описание слайда:

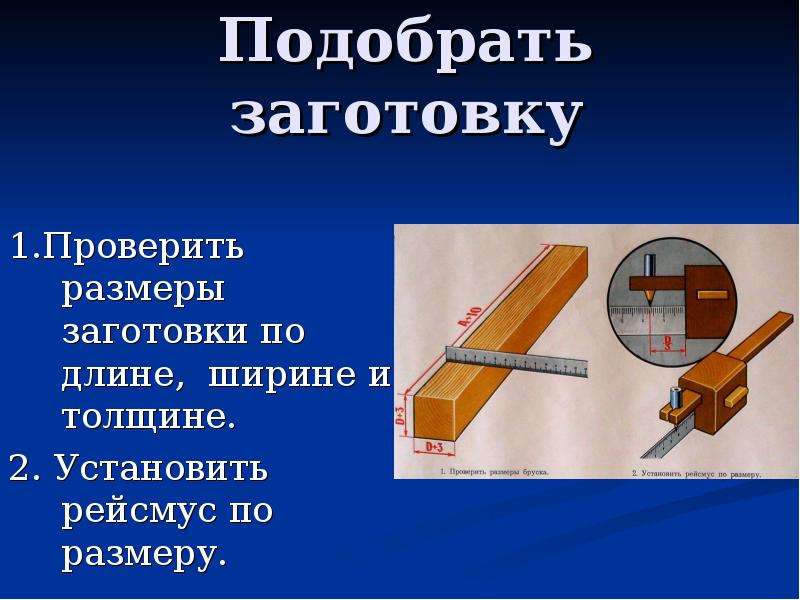

Подобрать заготовку 1.Проверить размеры заготовки по длине, ширине и толщине. 2. Установить рейсмус по размеру.

Слайд 4

Описание слайда:

Разметка заготовки 1. Провести разметочные линии по четырем поверхностям бруска. 2. Рейсмус плотно прижимать к базовой поверхности бруска.

Слайд 5

Описание слайда:

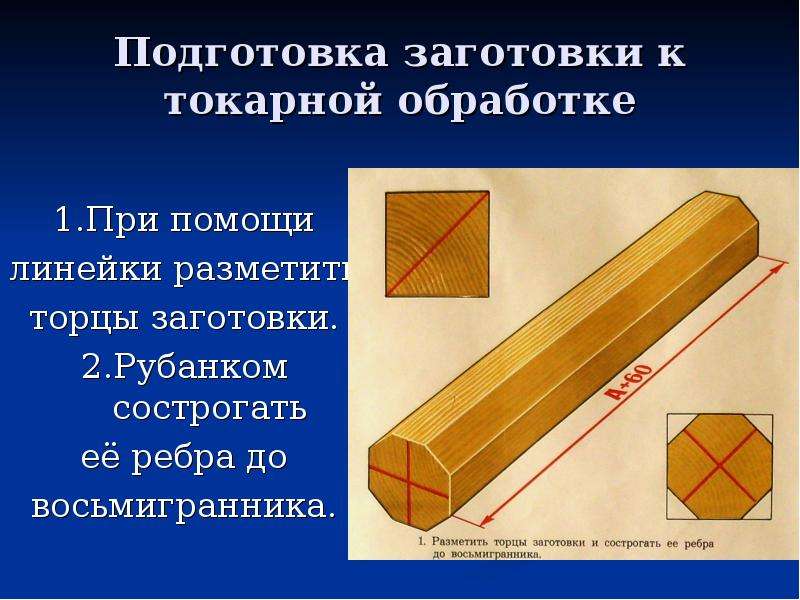

Подготовка заготовки к токарной обработке 1.При помощи линейки разметить торцы заготовки. 2.Рубанком сострогать её ребра до восьмигранника.

Слайд 6

Описание слайда:

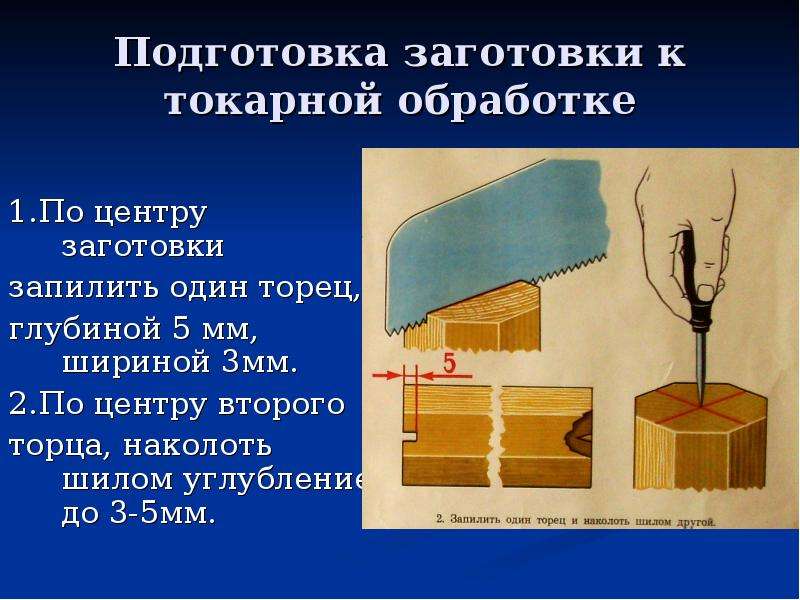

Подготовка заготовки к токарной обработке 1.По центру заготовки запилить один торец, глубиной 5 мм, шириной 3мм. 2.По центру второго торца, наколоть шилом углубление до 3-5мм.

Слайд 7

Описание слайда:

Подготовка токарного станка к работе 1.Закрепить заготовку по центру, используя переднюю и заднюю бабки. 2.Установить подручник по центру заготовки соблюдая зазор 3 мм.

Слайд 8

Описание слайда:

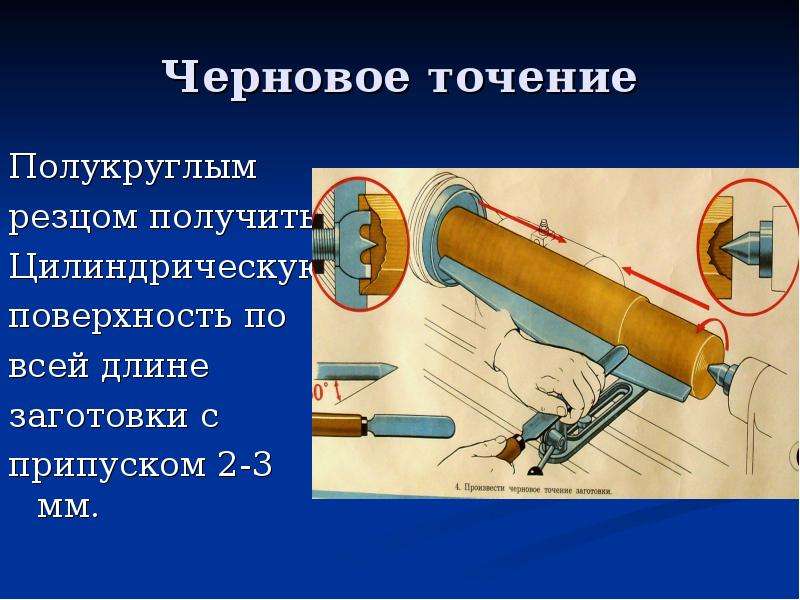

Черновое точение Полукруглым резцом получить Цилиндрическую поверхность по всей длине заготовки с припуском 2-3 мм.

Слайд 9

Описание слайда:

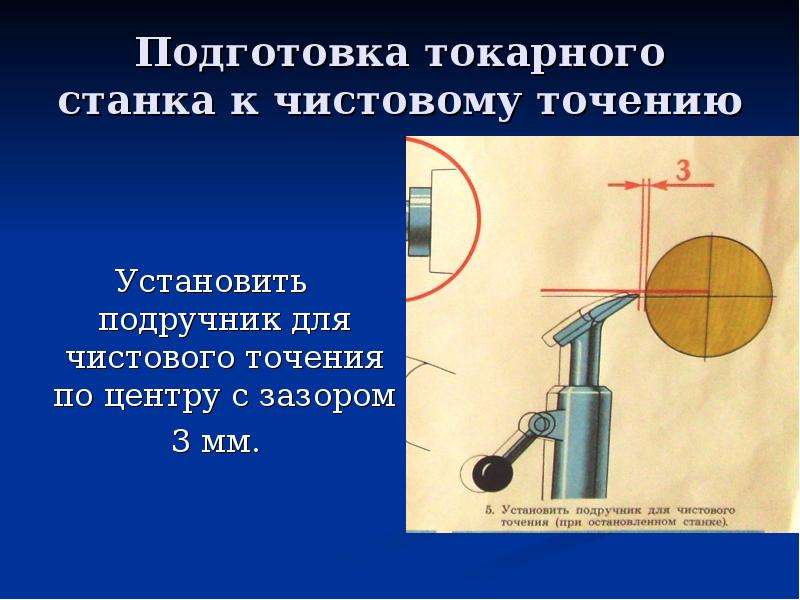

Подготовка токарного станка к чистовому точению Установить подручник для чистового точения по центру с зазором 3 мм.

Слайд 10

Описание слайда:

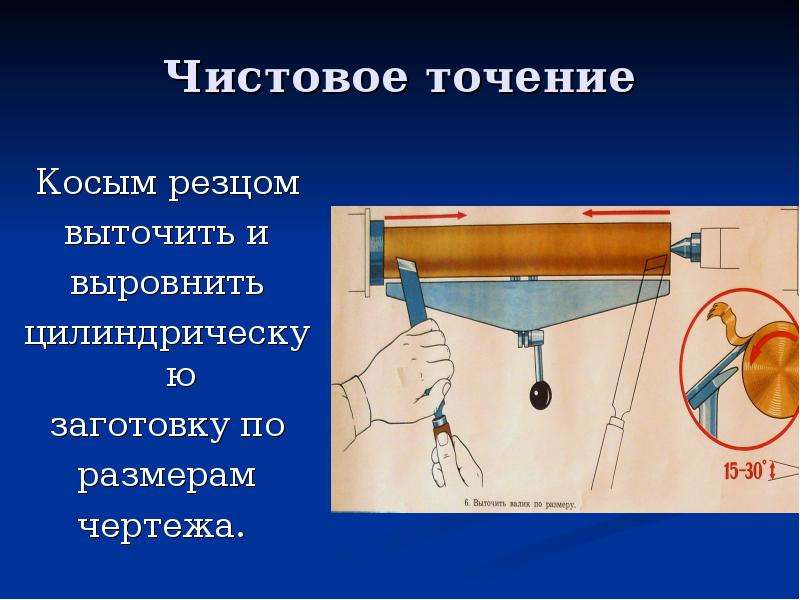

Чистовое точение Косым резцом выточить и выровнить цилиндрическую заготовку по размерам чертежа.

Слайд 11

Описание слайда:

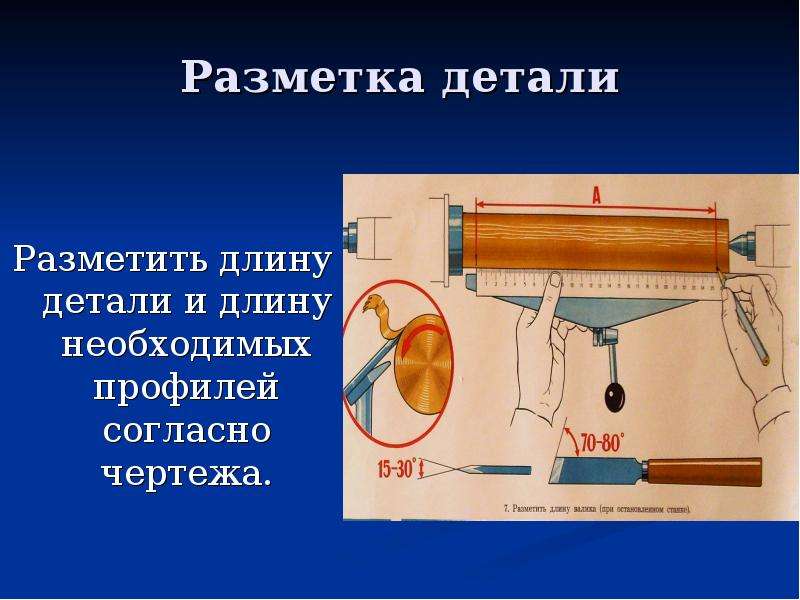

Разметка детали Разметить длину детали и длину необходимых профилей согласно чертежа.

Слайд 12

Описание слайда:

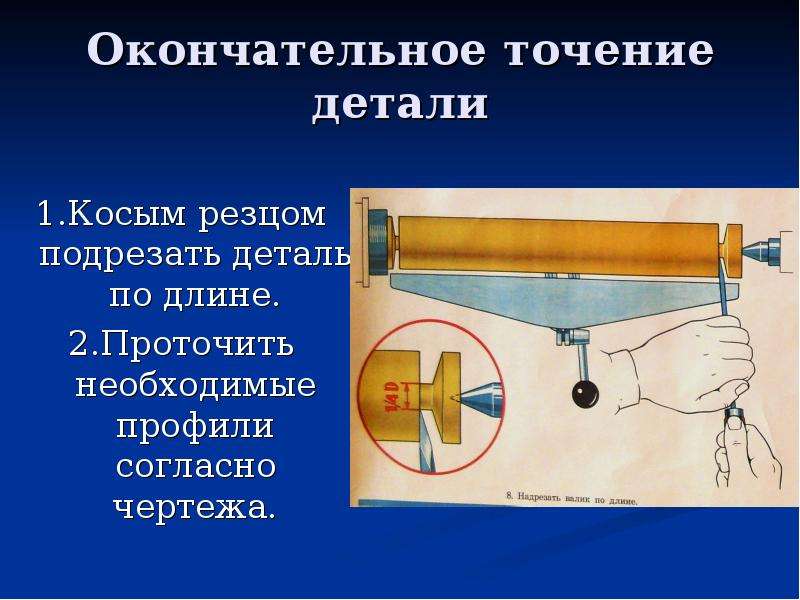

Окончательное точение детали 1.Косым резцом подрезать деталь по длине. 2.Проточить необходимые профили согласно чертежа.

Слайд 13

Описание слайда:

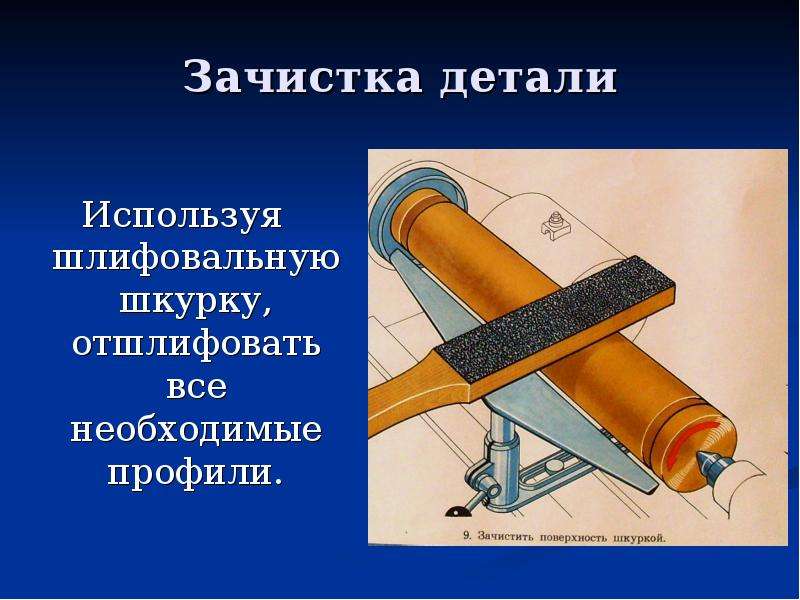

Зачистка детали Используя шлифовальную шкурку, отшлифовать все необходимые профили.

Слайд 14

Описание слайда:

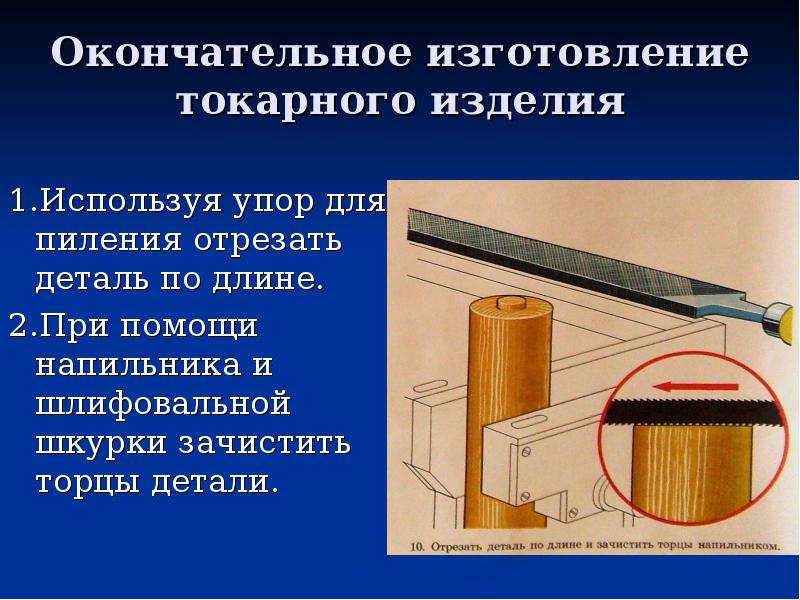

Окончательное изготовление токарного изделия 1.Используя упор для пиления отрезать деталь по длине. 2.При помощи напильника и шлифовальной шкурки зачистить торцы детали.
