Слайд 1

Описание слайда:

Разработано учителем высшей категории МОУ «Уйская СОШ» Татарниковой Л.П. 2007 год

Слайд 2

Описание слайда:

ЭДС индукции в контуре равна 5 В. Какова скорость изменения магнитного потока, пронизывающего этот контур? ЭДС индукции в контуре равна 5 В. Какова скорость изменения магнитного потока, пронизывающего этот контур? За 3 с магнитный поток через контур уменьшился на 12 Вб. Определите ЭДС индукции в контуре. В электрической цепи индуктивностью 0,2 Гн ток возрастает равномерно со скоростью 3 мА/с. Чему равна ЭДС самоиндукции?

Слайд 3

Описание слайда:

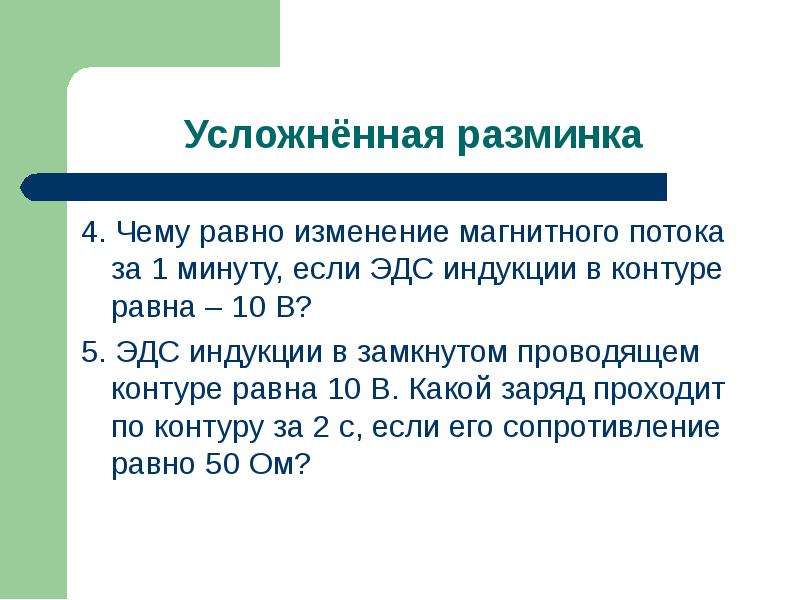

4. Чему равно изменение магнитного потока за 1 минуту, если ЭДС индукции в контуре равна – 10 В? 4. Чему равно изменение магнитного потока за 1 минуту, если ЭДС индукции в контуре равна – 10 В? 5. ЭДС индукции в замкнутом проводящем контуре равна 10 В. Какой заряд проходит по контуру за 2 с, если его сопротивление равно 50 Ом?

Слайд 4

Описание слайда:

- 5 Вб/с; - 5 Вб/с; 4 В; - 0,6 мВ; 600 Вб; 0,4 Кл. Что означает, что коэффициент трансформации равен 15; 0,15?

Слайд 5

Описание слайда:

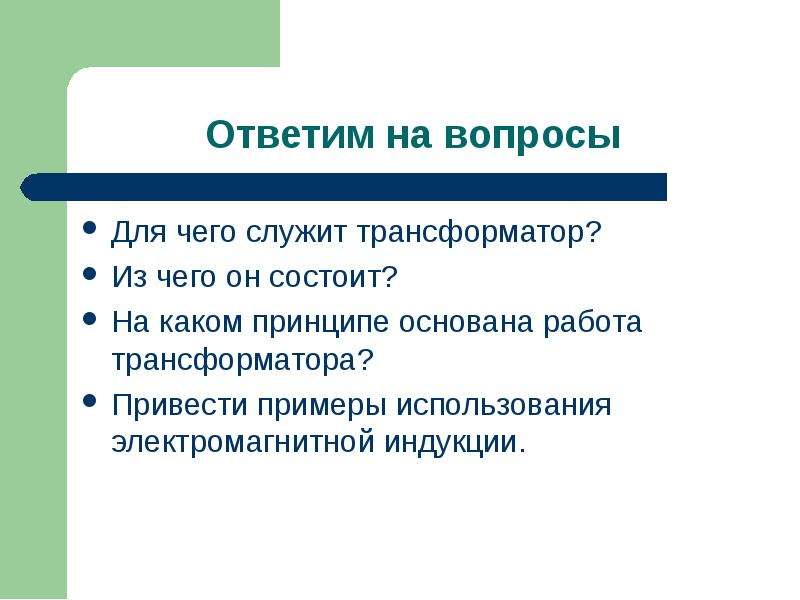

Для чего служит трансформатор? Для чего служит трансформатор? Из чего он состоит? На каком принципе основана работа трансформатора? Привести примеры использования электромагнитной индукции.

Слайд 6

Описание слайда:

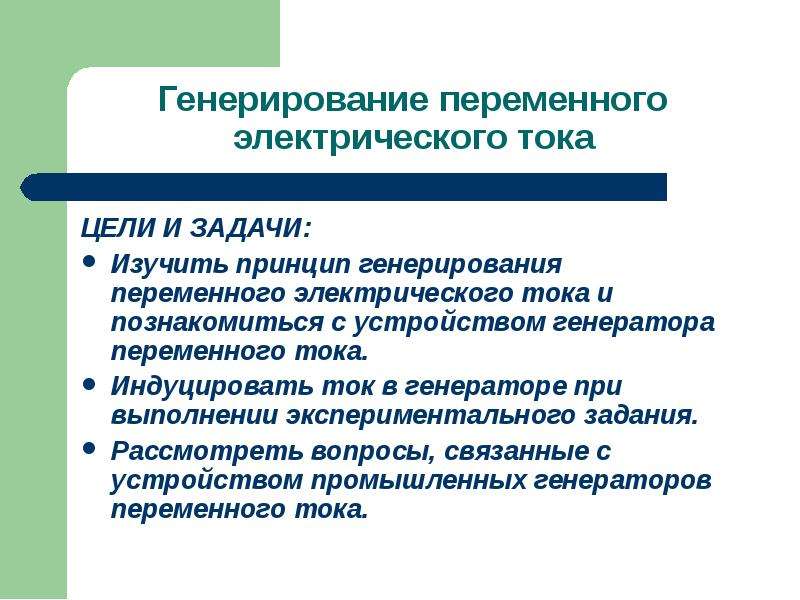

ЦЕЛИ И ЗАДАЧИ: ЦЕЛИ И ЗАДАЧИ: Изучить принцип генерирования переменного электрического тока и познакомиться с устройством генератора переменного тока. Индуцировать ток в генераторе при выполнении экспериментального задания. Рассмотреть вопросы, связанные с устройством промышленных генераторов переменного тока.

Слайд 7

Описание слайда:

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

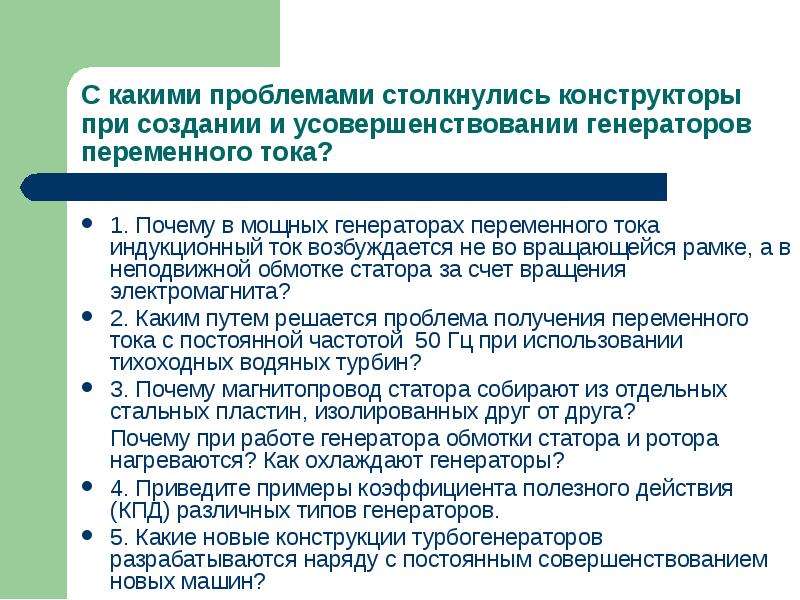

1. Почему в мощных генераторах переменного тока индукционный ток возбуждается не во вращающейся рамке, а в неподвижной обмотке статора за счет вращения электромагнита? 1. Почему в мощных генераторах переменного тока индукционный ток возбуждается не во вращающейся рамке, а в неподвижной обмотке статора за счет вращения электромагнита? 2. Каким путем решается проблема получения переменного тока с постоянной частотой 50 Гц при использовании тихоходных водяных турбин? 3. Почему магнитопровод статора собирают из отдельных стальных пластин, изолированных друг от друга? Почему при работе генератора обмотки статора и ротора нагреваются? Как охлаждают генераторы? 4. Приведите примеры коэффициента полезного действия (КПД) различных типов генераторов. 5. Какие новые конструкции турбогенераторов разрабатываются наряду с постоянным совершенствованием новых машин?

Слайд 10

Описание слайда:

Слайд 11

Описание слайда:

Слайд 12

Описание слайда:

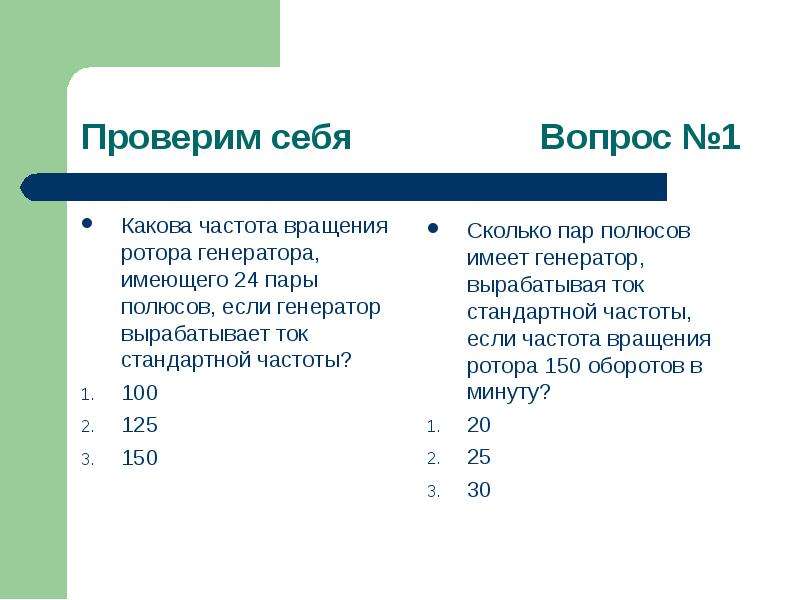

Какова частота вращения ротора генератора, имеющего 24 пары полюсов, если генератор вырабатывает ток стандартной частоты? Какова частота вращения ротора генератора, имеющего 24 пары полюсов, если генератор вырабатывает ток стандартной частоты? 100 125 150

Слайд 13

Описание слайда:

На каком физическом явлении основана работа генератора переменного тока? На каком физическом явлении основана работа генератора переменного тока? Магнитное действие тока. Тепловое действие тока. Электромагнитная индукция

Слайд 14

Описание слайда:

Для увеличения ЭДС индукции Для увеличения ЭДС индукции увеличивают магнитный поток; увеличивают скорость вращения ротора; увеличивают число витков в обмотке ротора.

Слайд 15

Описание слайда:

Вычислите амплитудное значение ЭДС, если рамка площадью 200 см² вращается со скоростью 50 рад/с в однородном магнитном поле с индукцией 0,4 Тл. Вычислите амплитудное значение ЭДС, если рамка площадью 200 см² вращается со скоростью 50 рад/с в однородном магнитном поле с индукцией 0,4 Тл. 0,008 В; 0,4 В; 4000 В.

Слайд 16

Описание слайда:

По условию предыдущей задачи напишите формулу зависимости е = е(t). По условию предыдущей задачи напишите формулу зависимости е = е(t). e=0,008sin50t (В); e=0,4sin50t (В); e=400sin50t (В).
