Слайд 1

Описание слайда:

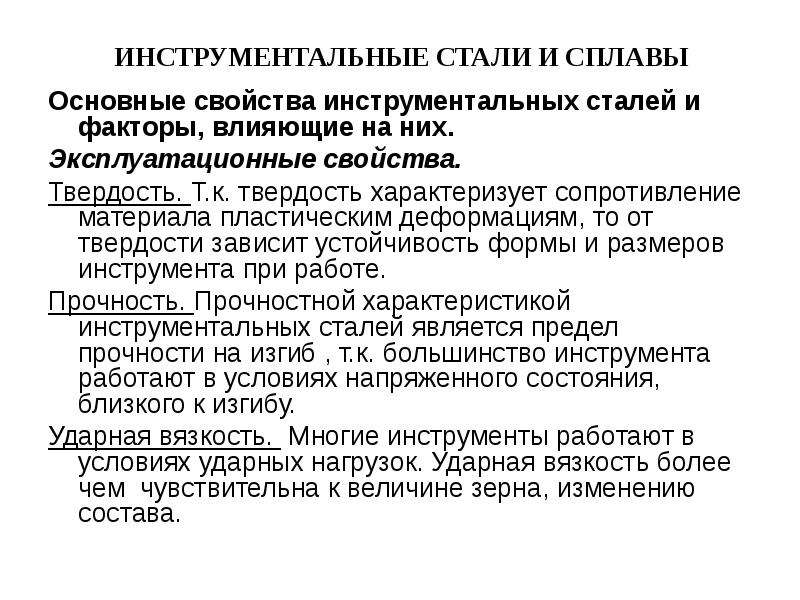

ИНСТРУМЕНТАЛЬНЫЕ СТАЛИ И СПЛАВЫ Основные свойства инструментальных сталей и факторы, влияющие на них. Эксплуатационные свойства. Твердость. Т.к. твердость характеризует сопротивление материала пластическим деформациям, то от твердости зависит устойчивость формы и размеров инструмента при работе. Прочность. Прочностной характеристикой инструментальных сталей является предел прочности на изгиб , т.к. большинство инструмента работают в условиях напряженного состояния, близкого к изгибу. Ударная вязкость. Многие инструменты работают в условиях ударных нагрузок. Ударная вязкость более чем чувствительна к величине зерна, изменению состава.

Слайд 2

Описание слайда:

Технологические свойства. Обрабатываемость резанием. Улучшают обрабатываемость резанием легирующие элементы хром, вольфрам, ванадий. Шлифуемость. Чистота поверхности при шлифовании ухудшается при наличии в структуре крупных и неоднородно распределенных карбидов. Закаливаемость – способность приобретать высокую твердость при закалке в мягких охлаждающих средах (масле, горячих средах, на воздухе). Трещиностойкость. Стали с исходной структурой зернистого перлита менее склонны к образованию трещин. Чувствительность к перегреву (росту зерна). Боле чувствительны к росту зерна доэвтектоитдные, эвтектоидные углеродистые стали и стали с марганцем. Устойчивость против обезуглероживания. Обезуглероживают сталь легированные элементы, образующие карбиды (углерод переходит в карбид).

Слайд 3

Описание слайда:

Углеродистые инструментальные стали. Маркируются У7, У7А…У13, У13А. Буква означает «углеродистая», цифра–содержание углерода у десятых долях процента. Сталь У7-У10 применяется для изготовления ножниц, стамесок и инструмента ударного действия, где требуется повышенная ударная вязкость – пуансоны, керны, зубила, кузнечные штампы для мягких материалов и т.д. Сталь У11–У13 обладает более высокой твердостью и износостойкостью. Изготавливают сверла, метчики, развертки, фрезы для обработки мягких материалов и т.д. Из У13 с самой высокой твердостью и износостойкостью – также ручные напильники и граверный инструмент. Для выравнивания структуры перед термообработкой стали подвергают сфероидизирующему отжигу (дробление сетки цементита). Затем – закалка и последующий отпуск. Недостатки – небольшая прокаливаемость до 10-15 мм, низкая теплостойкость. Эти инструменты применяются при низких скоростях резания. После термообработки : У9: , ε=10%. У12: Твердость после закалки и низкого отпуска 62-63 HRC, ε=8%.

Слайд 4

Описание слайда:

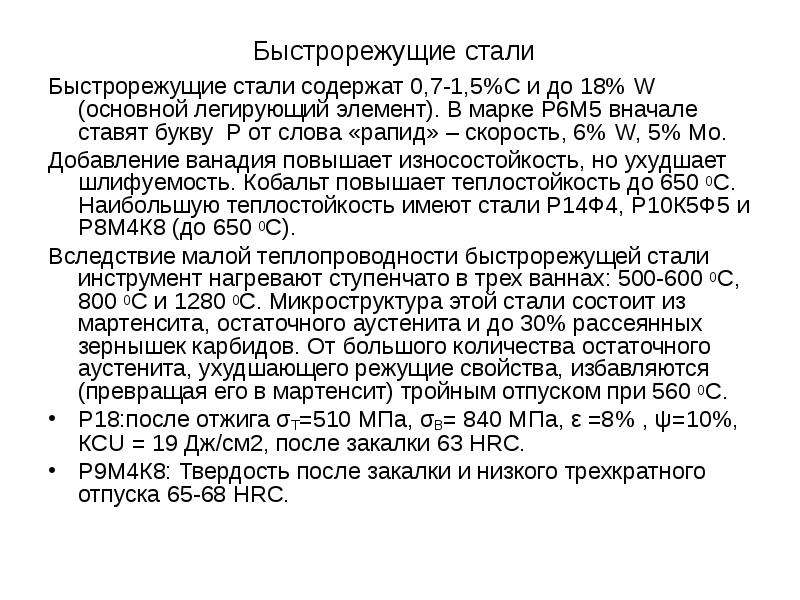

Быстрорежущие стали Быстрорежущие стали содержат 0,7-1,5%С и до 18% W (основной легирующий элемент). В марке Р6М5 вначале ставят букву Р от слова «рапид» – скорость, 6% W, 5% Mo. Добавление ванадия повышает износостойкость, но ухудшает шлифуемость. Кобальт повышает теплостойкость до 650 0С. Наибольшую теплостойкость имеют стали Р14Ф4, Р10К5Ф5 и Р8М4К8 (до 650 0С). Вследствие малой теплопроводности быстрорежущей стали инструмент нагревают ступенчато в трех ваннах: 500-600 0С, 800 0С и 1280 0С. Микроструктура этой стали состоит из мартенсита, остаточного аустенита и до 30% рассеянных зернышек карбидов. От большого количества остаточного аустенита, ухудшающего режущие свойства, избавляются (превращая его в мартенсит) тройным отпуском при 560 0С. Р18:после отжига σТ=510 МПа, σВ= 840 МПа, ε =8% , ψ=10%, КСU = 19 Дж/см2, после закалки 63 HRC. Р9М4К8: Твердость после закалки и низкого трехкратного отпуска 65-68 HRC.

Слайд 5

Описание слайда:

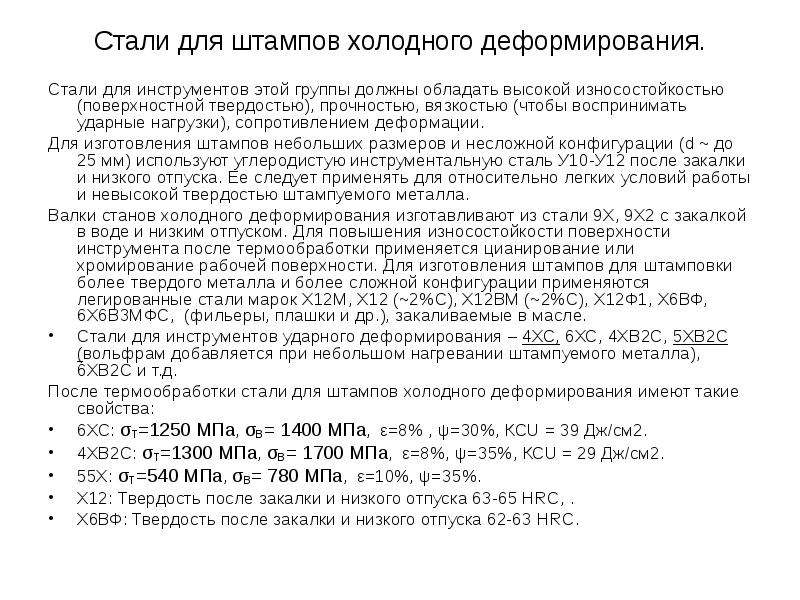

Стали для штампов холодного деформирования. Стали для инструментов этой группы должны обладать высокой износостойкостью (поверхностной твердостью), прочностью, вязкостью (чтобы воспринимать ударные нагрузки), сопротивлением деформации. Для изготовления штампов небольших размеров и несложной конфигурации (d ~ до 25 мм) используют углеродистую инструментальную сталь У10-У12 после закалки и низкого отпуска. Ее следует применять для относительно легких условий работы и невысокой твердостью штампуемого металла. Валки станов холодного деформирования изготавливают из стали 9Х, 9Х2 с закалкой в воде и низким отпуском. Для повышения износостойкости поверхности инструмента после термообработки применяется цианирование или хромирование рабочей поверхности. Для изготовления штампов для штамповки более твердого металла и более сложной конфигурации применяются легированные стали марок Х12М, Х12 (~2%C), Х12ВМ (~2%С), Х12Ф1, Х6ВФ, 6Х6В3МФС, (фильеры, плашки и др.), закаливаемые в масле. Стали для инструментов ударного деформирования – 4ХС, 6ХС, 4ХВ2С, 5ХВ2С (вольфрам добавляется при небольшом нагревании штампуемого металла), 6ХВ2С и т.д. После термообработки стали для штампов холодного деформирования имеют такие свойства: 6ХС: σТ=1250 МПа, σВ= 1400 МПа, ε=8% , ψ=30%, КСU = 39 Дж/см2. 4ХВ2С: σТ=1300 МПа, σВ= 1700 МПа, ε=8%, ψ=35%, КСU = 29 Дж/см2. 55Х: σТ=540 МПа, σВ= 780 МПа, ε=10%, ψ=35%. Х12: Твердость после закалки и низкого отпуска 63-65 HRC, . Х6ВФ: Твердость после закалки и низкого отпуска 62-63 HRC.

Слайд 6

Описание слайда:

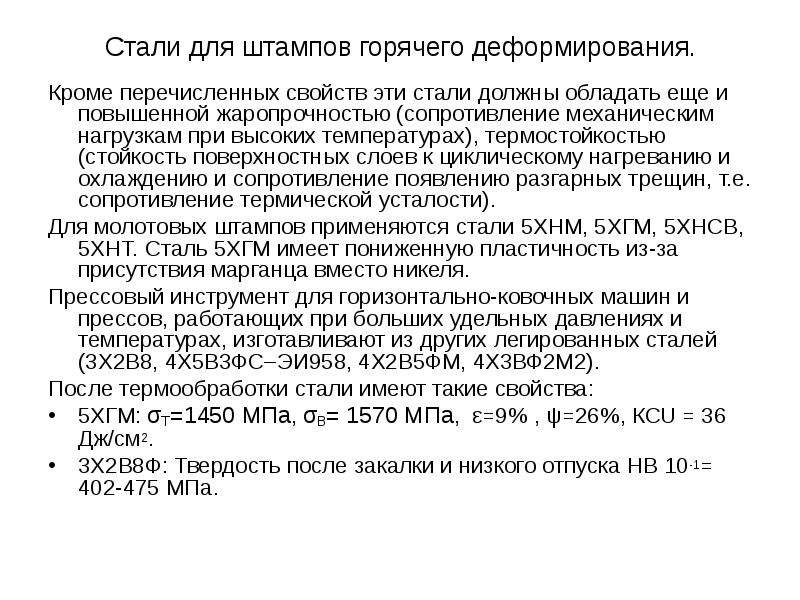

Стали для штампов горячего деформирования. Кроме перечисленных свойств эти стали должны обладать еще и повышенной жаропрочностью (сопротивление механическим нагрузкам при высоких температурах), термостойкостью (стойкость поверхностных слоев к циклическому нагреванию и охлаждению и сопротивление появлению разгарных трещин, т.е. сопротивление термической усталости). Для молотовых штампов применяются стали 5ХНМ, 5ХГМ, 5ХНСВ, 5ХНТ. Сталь 5ХГМ имеет пониженную пластичность из-за присутствия марганца вместо никеля. Прессовый инструмент для горизонтально-ковочных машин и прессов, работающих при больших удельных давлениях и температурах, изготавливают из других легированных сталей (3Х2В8, 4Х5В3ФС–ЭИ958, 4Х2В5ФМ, 4Х3ВФ2М2). После термообработки стали имеют такие свойства: 5ХГМ: σТ=1450 МПа, σВ= 1570 МПа, ε=9% , ψ=26%, КСU = 36 Дж/см2. 3Х2В8Ф: Твердость после закалки и низкого отпуска НВ 10-1= 402-475 МПа.

Слайд 7

Описание слайда:

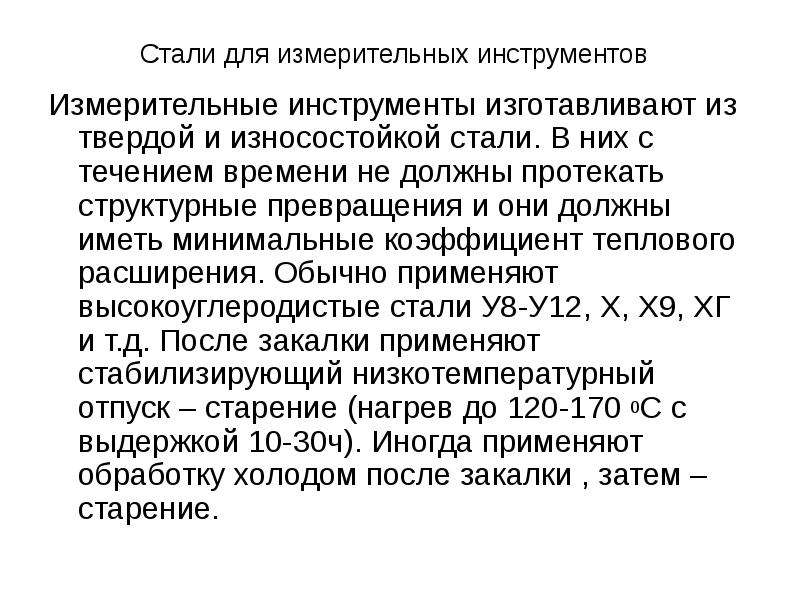

Стали для измерительных инструментов Измерительные инструменты изготавливают из твердой и износостойкой стали. В них с течением времени не должны протекать структурные превращения и они должны иметь минимальные коэффициент теплового расширения. Обычно применяют высокоуглеродистые стали У8-У12, Х, Х9, ХГ и т.д. После закалки применяют стабилизирующий низкотемпературный отпуск – старение (нагрев до 120-170 0С с выдержкой 10-30ч). Иногда применяют обработку холодом после закалки , затем – старение.
