🗊Презентация Железоуглеродистый сплав чугун

Чугун Презентация Федькина Ильи студента группы 9П-11

Чугун – это железоуглеродистый сплав с содержанием углерода >2,14 % и примесями в десятых долях процентов. Чугун – это железоуглеродистый сплав с содержанием углерода >2,14 % и примесями в десятых долях процентов. Кроме того, в чугуне содержатся примеси в десятых долях : кремний, марганец, сера, фосфор и др. С целью улучшения свойств в чугуны могут вводиться легирующие элементы, такие как хром, никель, медь и др.

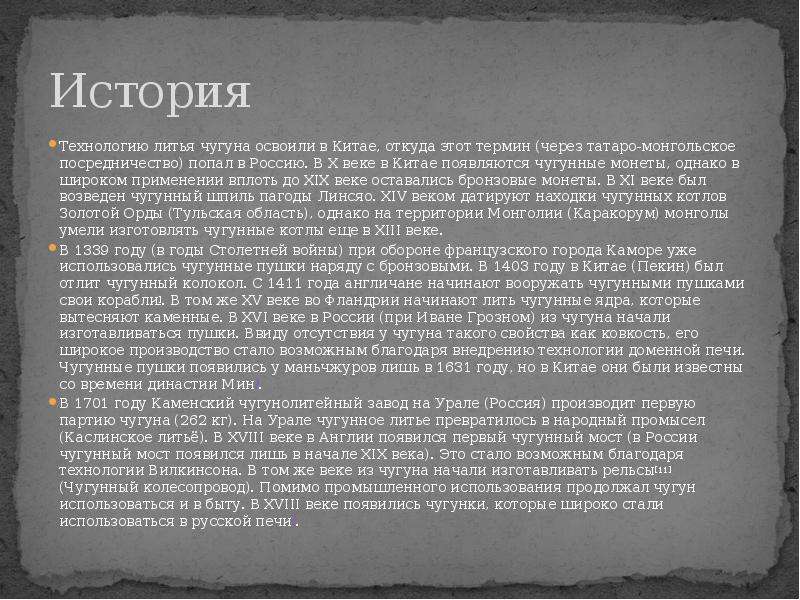

История Технологию литья чугуна освоили в Китае, откуда этот термин (через татаро-монгольское посредничество) попал в Россию. В X веке в Китае появляются чугунные монеты, однако в широком применении вплоть до XIX веке оставались бронзовые монеты. В XI веке был возведен чугунный шпиль пагоды Линсяо. XIV веком датируют находки чугунных котлов Золотой Орды (Тульская область), однако на территории Монголии (Каракорум) монголы умели изготовлять чугунные котлы еще в XIII веке. В 1339 году (в годы Столетней войны) при обороне французского города Каморе уже использовались чугунные пушки наряду с бронзовыми. В 1403 году в Китае (Пекин) был отлит чугунный колокол. C 1411 года англичане начинают вооружать чугунными пушками свои корабли]. В том же XV веке во Фландрии начинают лить чугунные ядра, которые вытесняют каменные. В XVI веке в России (при Иване Грозном) из чугуна начали изготавливаться пушки. Ввиду отсутствия у чугуна такого свойства как ковкость, его широкое производство стало возможным благодаря внедрению технологии доменной печи. Чугунные пушки появились у маньчжуров лишь в 1631 году, но в Китае они были известны со времени династии Мин]. В 1701 году Каменский чугунолитейный завод на Урале (Россия) производит первую партию чугуна (262 кг). На Урале чугунное литье превратилось в народный промысел (Каслинское литьё). В XVIII веке в Англии появился первый чугунный мост (в России чугунный мост появился лишь в начале XIX века). Это стало возможным благодаря технологии Вилкинсона. В том же веке из чугуна начали изготавливать рельсы[11] (Чугунный колесопровод). Помимо промышленного использования продолжал чугун использоваться и в быту. В XVIII веке появились чугунки, которые широко стали использоваться в русской печи].

Химические свойства Химические свойства Степень противодействия окислению обусловлена строением чугуна и окружающей средой (химический состав, температура и ее протекание). Входящие в состав чугуна элементы имеют электродный потенциал. По уменьшению этой величины их можно расположить в такой последовательности: графит (карбидное железо), двойная или тройная фосфидная эвтектика – оксифер. Напряжение между графитом и оксифером (ферритом) равняется 0,56 вольтам. Степень противодействия коррозии понижается при соответствующем повышении уровня дисперсности входящих в состав компонентов. Тем не менее, слишком большое понижение уровня дисперсности карбидного железа понижает степень противодействия окислению. Легирующие компоненты воздействуют на способность чугуна противодействовать окислению вместе с их влиянием на структурный состав. Чрезмерное противодействие окислительным процессам отмечается у чугунных отливок со сберегшейся коркой после литья.

Физические свойства Удельная масса чугуна в момент его плавления равняется 7 ± 0,1 г/см3. При добавлении различных простых примесей она снижается. На указанный в таблице 3 коэффициент теплового расширения влияет строение чугуна. Сильный невозвратимый прирост объема происходит в случае изменения температуры, при которой в физической системе происходит равновесный фазовый переход. Показатель может достичь 30 %, но зачастую он не превышает 3 % при разогреве до 500 оС. Приросту объема способствуют компоненты, образующие графиты, а мешают – компоненты, образующие карбиды, а также покрытие чугуна методом эмалирования, металлизирования и гальванизации.

Виды чугуна

Серый чугун

Белый чугун

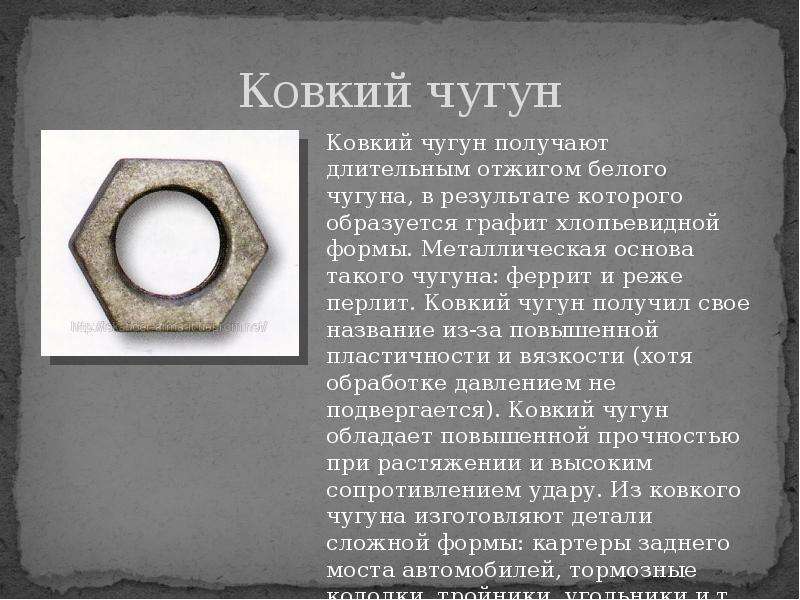

Ковкий чугун

Высокопрочный чугун, Половинчатый чугун Высокопрочный чугун имеет в своей структуре шаровидный графит, который образуется в процессе кристаллизации. Шаровидный графит ослабляет металлическую основу не так сильно как пластинчатый, и не является концентратором напряжений. В половинчатом чугуне часть углерода (более 0,8 %) содержится в виде цементита. Структурные составляющие такого чугуна — перлит, ледебурит и пластинчатый графит.

Область применения чугуна Чугун широко используется при производстве изделий различного назначения. Главные качества чугуна – дешевизна, хорошие литейные качества, прочность и твёрдость. Чугун используется там, где необходимо получить детали сложной формы и достаточной прочности. Например – станины станков, корпусные детали или художественные чугунные ограды. Всем хорошо известны художественные украшения набережных Санкт-Петербурга, выполненные из чугунного литья. Не менее красиво оформлены ажурные литые ворота Зимнего дворца, а также другие памятники.

В автомобильной промышленности из чугуна получают блоки цилиндров двигателей внутреннего сгорания (на современном производстве используют чугун с вермикулярным графитом), а также коленчатые валы дизельных двигателей. В автомобильной промышленности из чугуна получают блоки цилиндров двигателей внутреннего сгорания (на современном производстве используют чугун с вермикулярным графитом), а также коленчатые валы дизельных двигателей. Чугун широко используется в сантехническом оборудовании – из чугуна делают ванные, раковины и кухонные мойки, а также отопительные радиаторы, трубы и фитинги. Например, ванные из чугуна очень ценятся знатоками за их надёжность, прочность и неприхотливость в эксплуатации. Такие ванные могут служить десятилетиями, сохраняя первоначальный вид без изменений

Спасибо за внимание!
