Слайд 1

Описание слайда:

Электробезопасность

Слайд 2

Описание слайда:

Что такое…. 1. Действие электрического тока на организм человека. Причины электротравматизма. Виды поражения электрическим током Факторы, влияющие на исход поражения 2. Профилактика электротравматизма Классификация условий работ по степени опасности поражения электрическим током 3. Защита от статического и атмосферного электричества *

Слайд 3

Описание слайда:

Электробезопасность Основная литература: 1. ГОСТ 12.1.009 -76 ССБТ «Электробезопасность. Термины и определения». 2. ГОСТ 12.1.019 -79* ССБТ «Электробезопасность. Общие требования». 3. ГОСТ 12.1.030 - 81* ССБТ «Электробезопасность. Защитное заземление и зануление». 4. «Правила устройства электроустановок» (6-е издание). 5. «Правила технической безопасности и правила техники безопасности при эксплуатации установок потребителей». *

Слайд 4

Описание слайда:

Электробезопасность - это система организационных и технических мероприятий и средств, обеспечивающих защиту людей от вредного и опасного действия электрического тока, электрической дуги, электромагнитного поля и статического электричества. *

Слайд 5

Описание слайда:

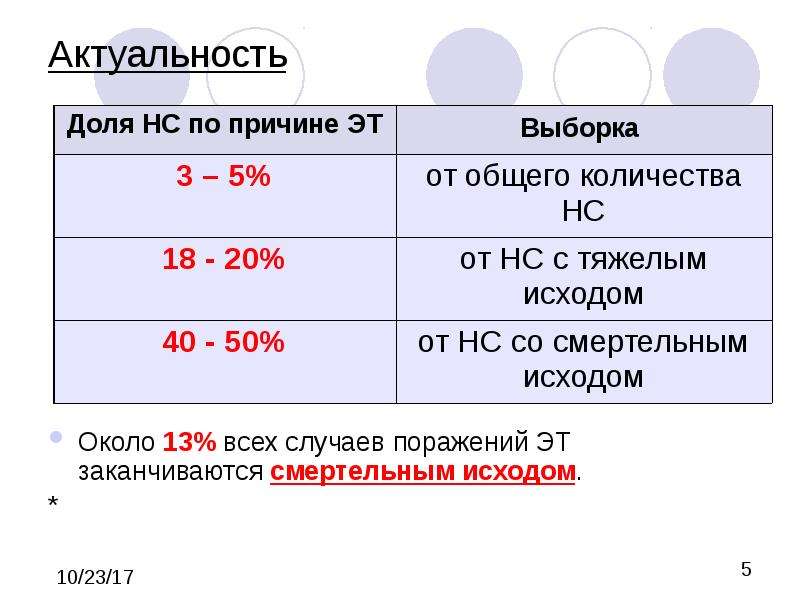

Актуальность Около 13% всех случаев поражений ЭТ заканчиваются смертельным исходом. *

Слайд 6

Описание слайда:

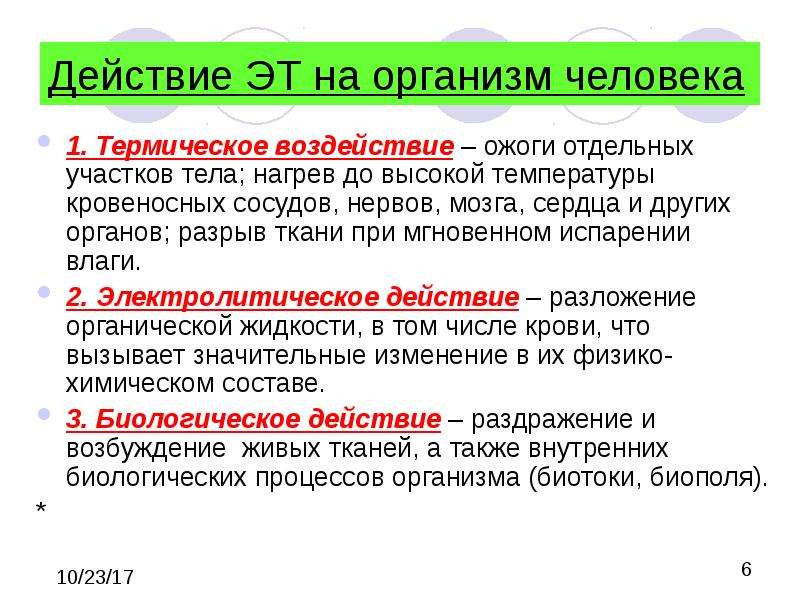

Действие ЭТ на организм человека 1. Термическое воздействие – ожоги отдельных участков тела; нагрев до высокой температуры кровеносных сосудов, нервов, мозга, сердца и других органов; разрыв ткани при мгновенном испарении влаги. 2. Электролитическое действие – разложение органической жидкости, в том числе крови, что вызывает значительные изменение в их физико-химическом составе. 3. Биологическое действие – раздражение и возбуждение живых тканей, а также внутренних биологических процессов организма (биотоки, биополя). *

Слайд 7

Описание слайда:

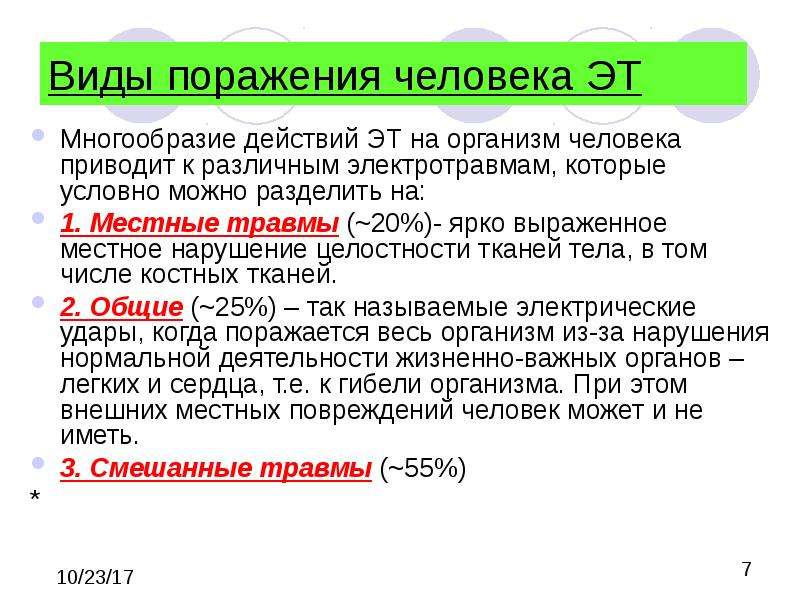

Виды поражения человека ЭТ Многообразие действий ЭТ на организм человека приводит к различным электротравмам, которые условно можно разделить на: 1. Местные травмы (~20%)- ярко выраженное местное нарушение целостности тканей тела, в том числе костных тканей. 2. Общие (~25%) – так называемые электрические удары, когда поражается весь организм из-за нарушения нормальной деятельности жизненно-важных органов – легких и сердца, т.е. к гибели организма. При этом внешних местных повреждений человек может и не иметь. 3. Смешанные травмы (~55%) *

Слайд 8

Описание слайда:

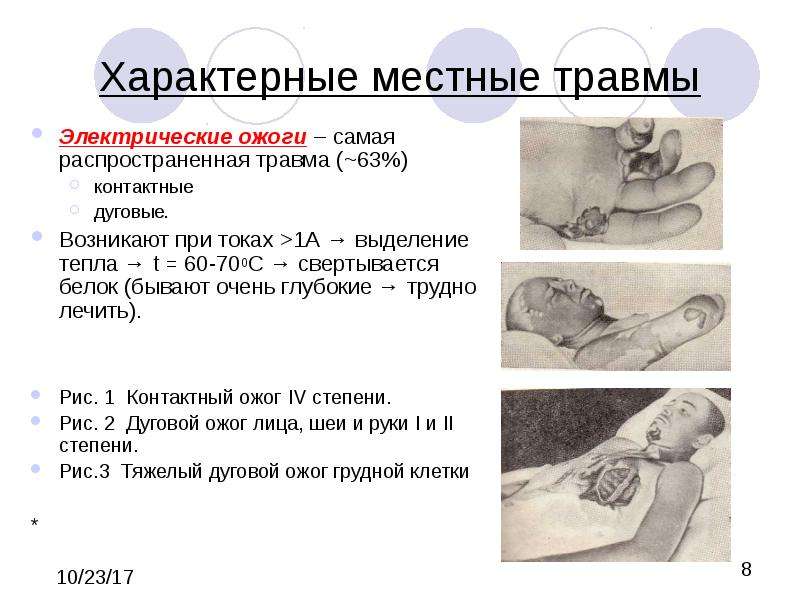

Характерные местные травмы Электрические ожоги – самая распространенная травма (~63%) контактные дуговые. Возникают при токах >1А → выделение тепла → t = 60-700С → свертывается белок (бывают очень глубокие → трудно лечить). Рис. 1 Контактный ожог IV степени. Рис. 2 Дуговой ожог лица, шеи и руки I и II степени. Рис.3 Тяжелый дуговой ожог грудной клетки *

Слайд 9

Описание слайда:

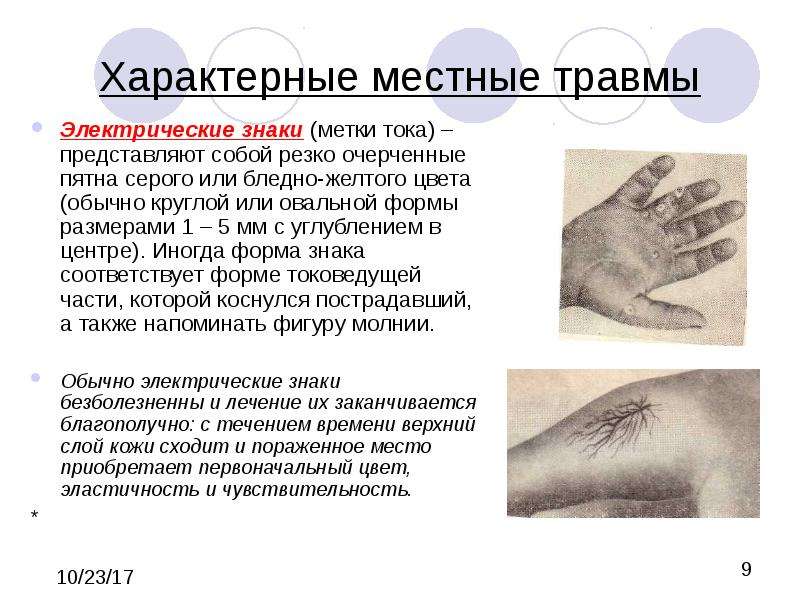

Характерные местные травмы Электрические знаки (метки тока) – представляют собой резко очерченные пятна серого или бледно-желтого цвета (обычно круглой или овальной формы размерами 1 – 5 мм с углублением в центре). Иногда форма знака соответствует форме токоведущей части, которой коснулся пострадавший, а также напоминать фигуру молнии. Обычно электрические знаки безболезненны и лечение их заканчивается благополучно: с течением времени верхний слой кожи сходит и пораженное место приобретает первоначальный цвет, эластичность и чувствительность. *

Слайд 10

Описание слайда:

Характерные местные травмы Металлизация кожи – проникновение в верхние слои кожи мельчайших частичек металла, расплавившегося под действием электрической дуги. Поражаются обычно открытые части тела – руки и лицо. Обычно с течением времени больная кожа сходит, пораженный участок приобретает нормальный вид и эластичность, исчезают и все болевые ощущения. Лишь при поражении глаз лечение может оказаться длительным и сложным, а в некоторых случаях и безрезультатным… *

Слайд 11

Описание слайда:

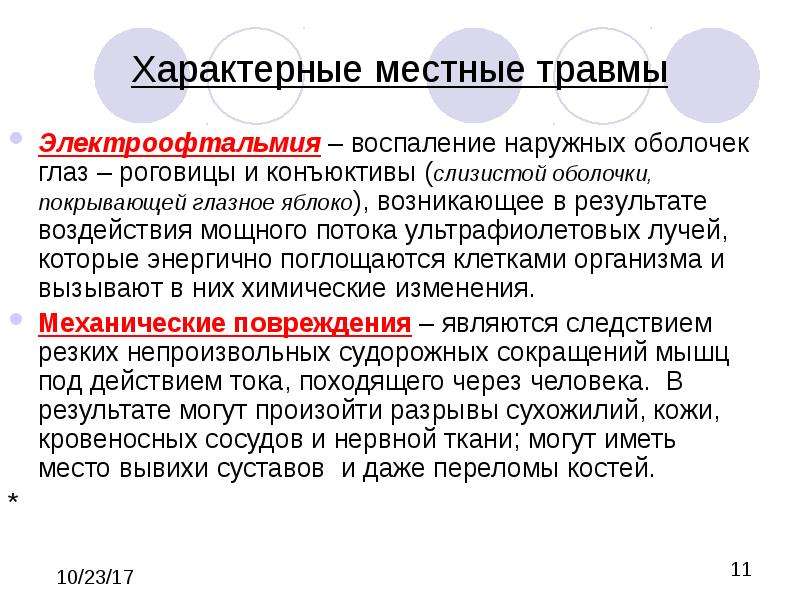

Характерные местные травмы Электроофтальмия – воспаление наружных оболочек глаз – роговицы и конъюктивы (слизистой оболочки, покрывающей глазное яблоко), возникающее в результате воздействия мощного потока ультрафиолетовых лучей, которые энергично поглощаются клетками организма и вызывают в них химические изменения. Механические повреждения – являются следствием резких непроизвольных судорожных сокращений мышц под действием тока, походящего через человека. В результате могут произойти разрывы сухожилий, кожи, кровеносных сосудов и нервной ткани; могут иметь место вывихи суставов и даже переломы костей. *

Слайд 12

Описание слайда:

Электрические удары – причины 85-87% смертельных поражений Связаны с параличом мышц сердца и легких (возникают при напряжении до 1000 В и краткосрочном действии токов в несколько сотен мА и длительном действии токов в несколько десятков мА) → остановка сердца. Фибрилляция сердца – беспорядочное сокращение мышечных волокон сердца → нет полезной работы → прекращение кровообращения → истощение и остановка сердца. В обоих случаях требуется оказание помощи пострадавшему ! *

Слайд 13

Описание слайда:

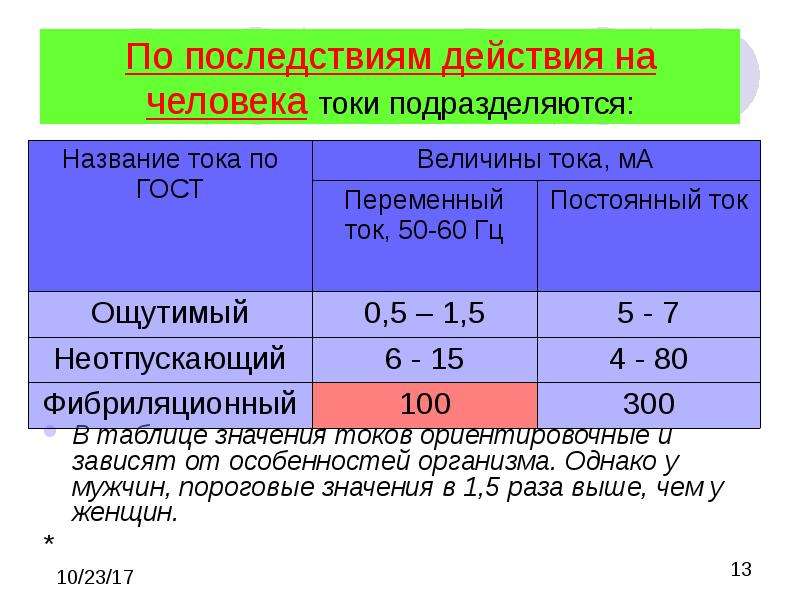

По последствиям действия на человека токи подразделяются: В таблице значения токов ориентировочные и зависят от особенностей организма. Однако у мужчин, пороговые значения в 1,5 раза выше, чем у женщин. *

Слайд 14

Описание слайда:

Опасность поражения человека – зависит от ряда факторов: 1. Род тока (смотри таблицу). 2. Частота тока.

Слайд 15

Описание слайда:

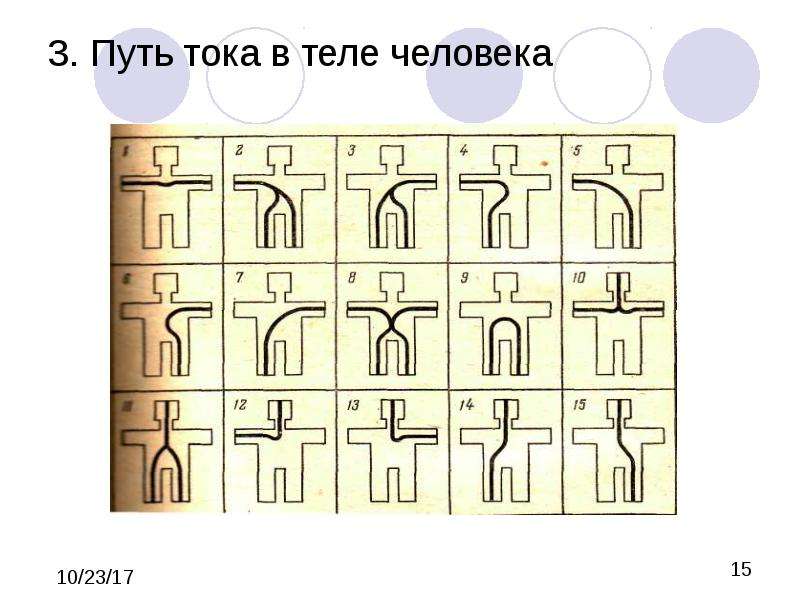

3. Путь тока в теле человека

Слайд 16

Описание слайда:

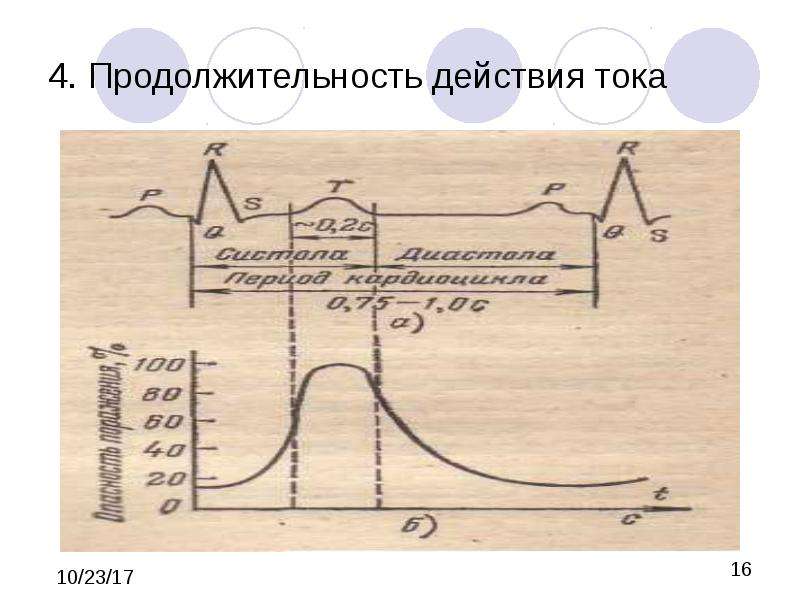

4. Продолжительность действия тока

Слайд 17

Описание слайда:

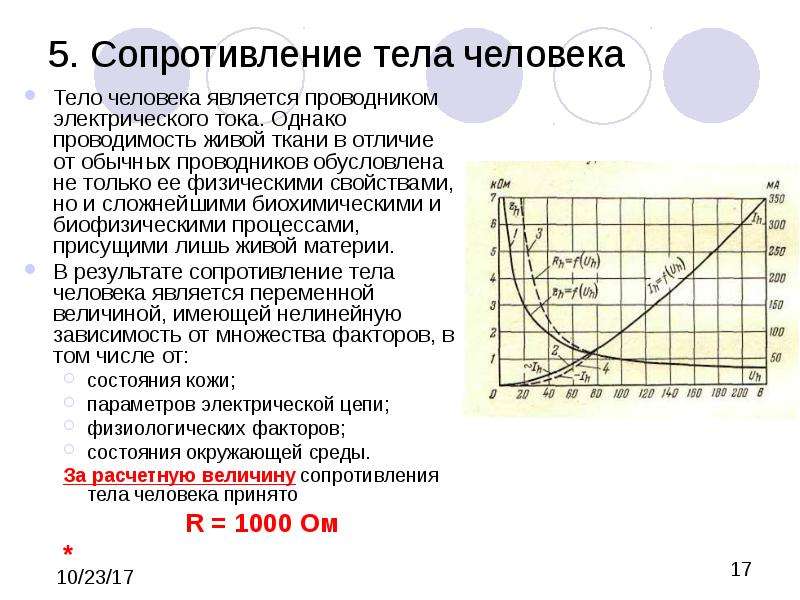

5. Сопротивление тела человека Тело человека является проводником электрического тока. Однако проводимость живой ткани в отличие от обычных проводников обусловлена не только ее физическими свойствами, но и сложнейшими биохимическими и биофизическими процессами, присущими лишь живой материи. В результате сопротивление тела человека является переменной величиной, имеющей нелинейную зависимость от множества факторов, в том числе от: состояния кожи; параметров электрической цепи; физиологических факторов; состояния окружающей среды. За расчетную величину сопротивления тела человека принято R = 1000 Ом *

Слайд 18

Описание слайда:

6. Шаговое напряжение

Слайд 19

Описание слайда:

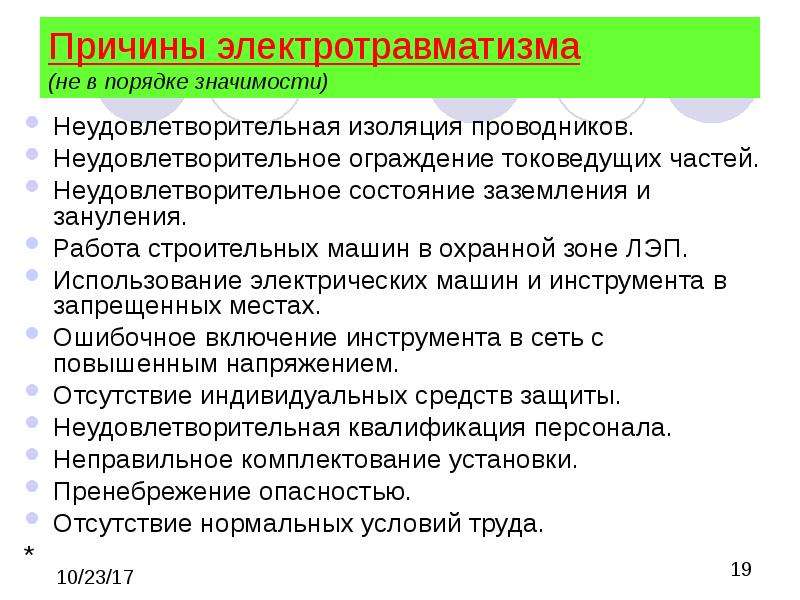

Причины электротравматизма (не в порядке значимости) Неудовлетворительная изоляция проводников. Неудовлетворительное ограждение токоведущих частей. Неудовлетворительное состояние заземления и зануления. Работа строительных машин в охранной зоне ЛЭП. Использование электрических машин и инструмента в запрещенных местах. Ошибочное включение инструмента в сеть с повышенным напряжением. Отсутствие индивидуальных средств защиты. Неудовлетворительная квалификация персонала. Неправильное комплектование установки. Пренебрежение опасностью. Отсутствие нормальных условий труда. *

Слайд 20

Описание слайда:

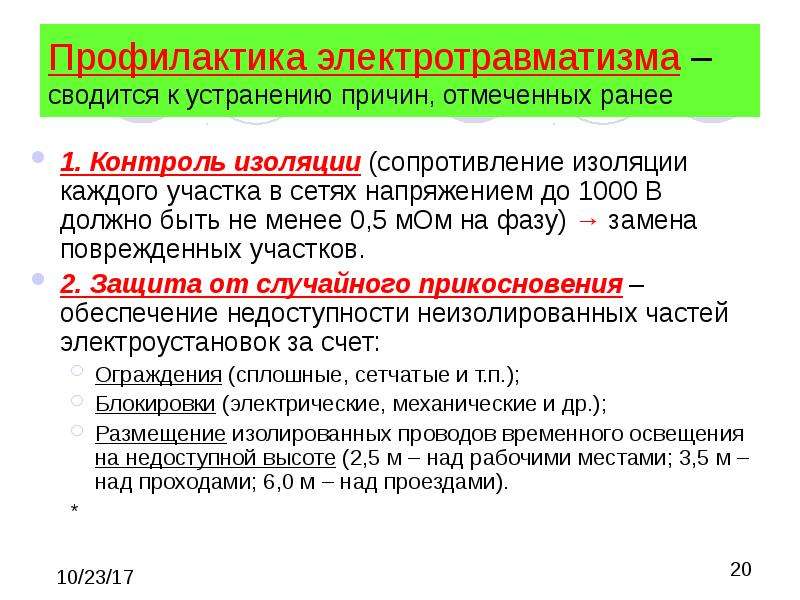

Профилактика электротравматизма – сводится к устранению причин, отмеченных ранее 1. Контроль изоляции (сопротивление изоляции каждого участка в сетях напряжением до 1000 В должно быть не менее 0,5 мОм на фазу) → замена поврежденных участков. 2. Защита от случайного прикосновения – обеспечение недоступности неизолированных частей электроустановок за счет: Ограждения (сплошные, сетчатые и т.п.); Блокировки (электрические, механические и др.); Размещение изолированных проводов временного освещения на недоступной высоте (2,5 м – над рабочими местами; 3,5 м – над проходами; 6,0 м – над проездами). *

Слайд 21

Описание слайда:

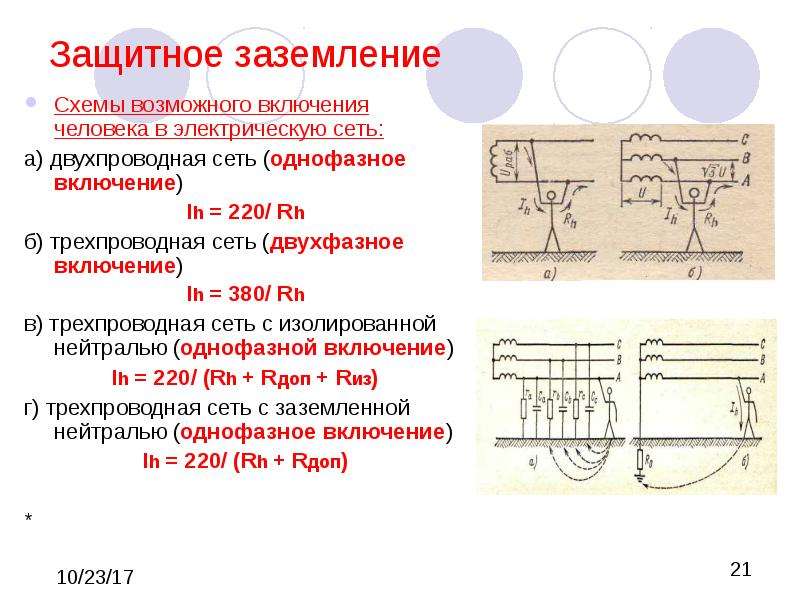

Защитное заземление Схемы возможного включения человека в электрическую сеть: а) двухпроводная сеть (однофазное включение) Ih = 220/ Rh б) трехпроводная сеть (двухфазное включение) Ih = 380/ Rh в) трехпроводная сеть с изолированной нейтралью (однофазной включение) Ih = 220/ (Rh + Rдоп + Rиз) г) трехпроводная сеть с заземленной нейтралью (однофазное включение) Ih = 220/ (Rh + Rдоп) *

Слайд 22

Описание слайда:

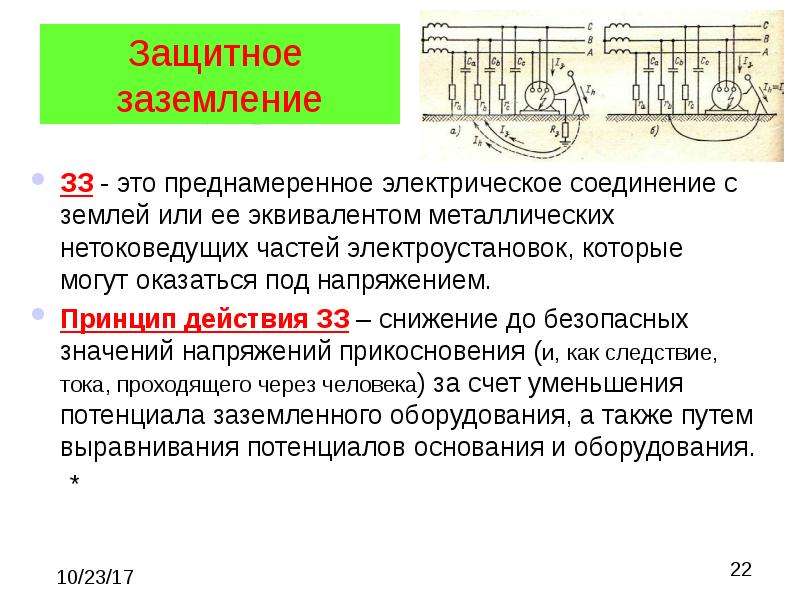

Защитное заземление ЗЗ - это преднамеренное электрическое соединение с землей или ее эквивалентом металлических нетоковедущих частей электроустановок, которые могут оказаться под напряжением. Принцип действия ЗЗ – снижение до безопасных значений напряжений прикосновения (и, как следствие, тока, проходящего через человека) за счет уменьшения потенциала заземленного оборудования, а также путем выравнивания потенциалов основания и оборудования. *

Слайд 23

Описание слайда:

Защитное заземление Область применения ЗЗ: сети до 1000 В переменного тока – трехфазные трехпроводные с изолированной нейтралью; однофазные двухпроводные, изолированные от земли, а также постоянного тока двухпроводные с изолированной средней точкой обмоток источника тока. сети выше 1000 В переменного и постоянного тока с любым режимом нейтральной или средней точек обмоток источников тока. *

Слайд 24

Описание слайда:

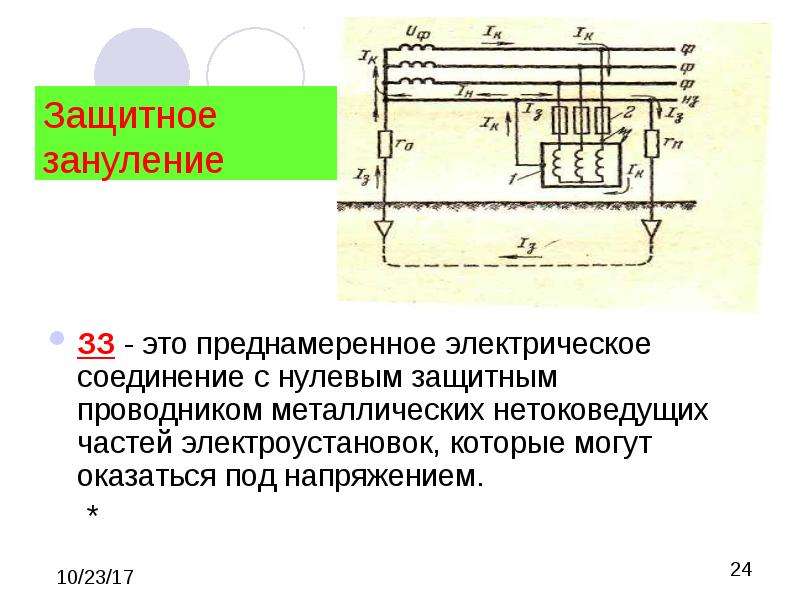

Защитное зануление ЗЗ - это преднамеренное электрическое соединение с нулевым защитным проводником металлических нетоковедущих частей электроустановок, которые могут оказаться под напряжением. *

Слайд 25

Описание слайда:

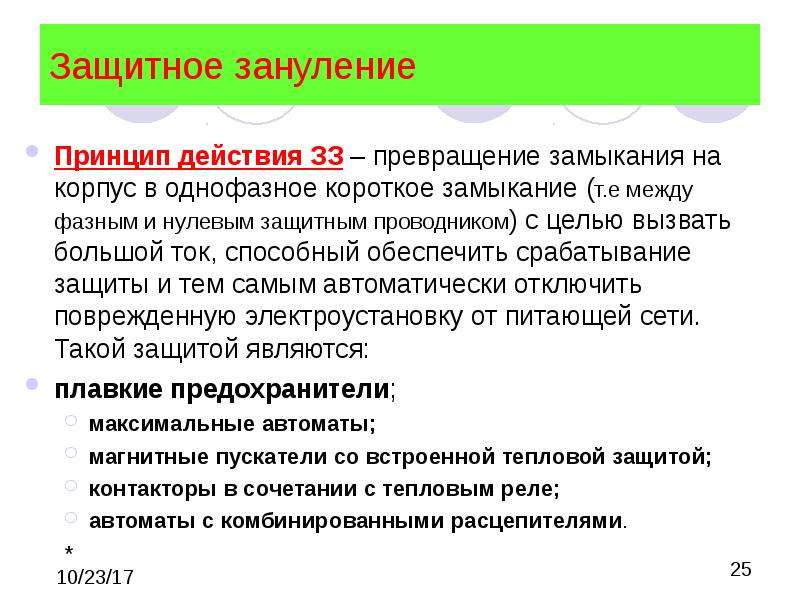

Защитное зануление Принцип действия ЗЗ – превращение замыкания на корпус в однофазное короткое замыкание (т.е между фазным и нулевым защитным проводником) с целью вызвать большой ток, способный обеспечить срабатывание защиты и тем самым автоматически отключить поврежденную электроустановку от питающей сети. Такой защитой являются: плавкие предохранители; максимальные автоматы; магнитные пускатели со встроенной тепловой защитой; контакторы в сочетании с тепловым реле; автоматы с комбинированными расцепителями. *

Слайд 26

Описание слайда:

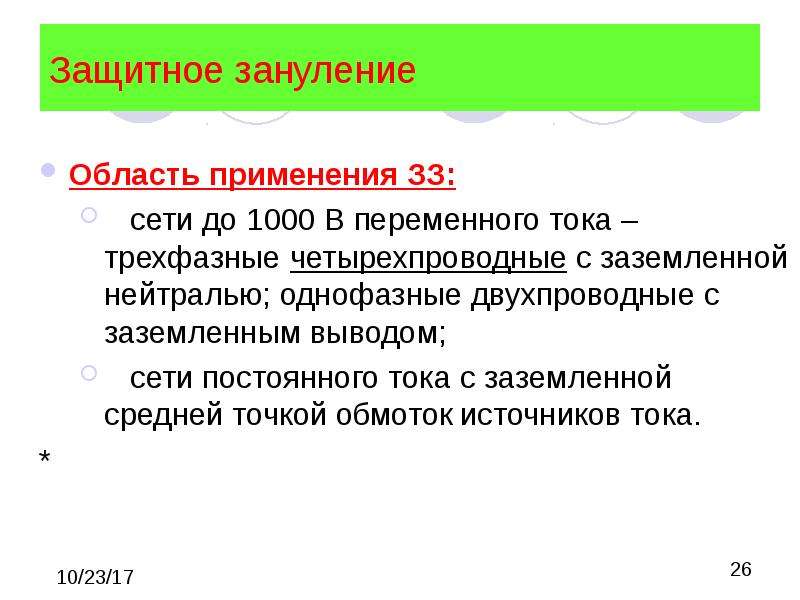

Защитное зануление Область применения ЗЗ: сети до 1000 В переменного тока – трехфазные четырехпроводные с заземленной нейтралью; однофазные двухпроводные с заземленным выводом; сети постоянного тока с заземленной средней точкой обмоток источников тока. *

Слайд 27

Описание слайда:

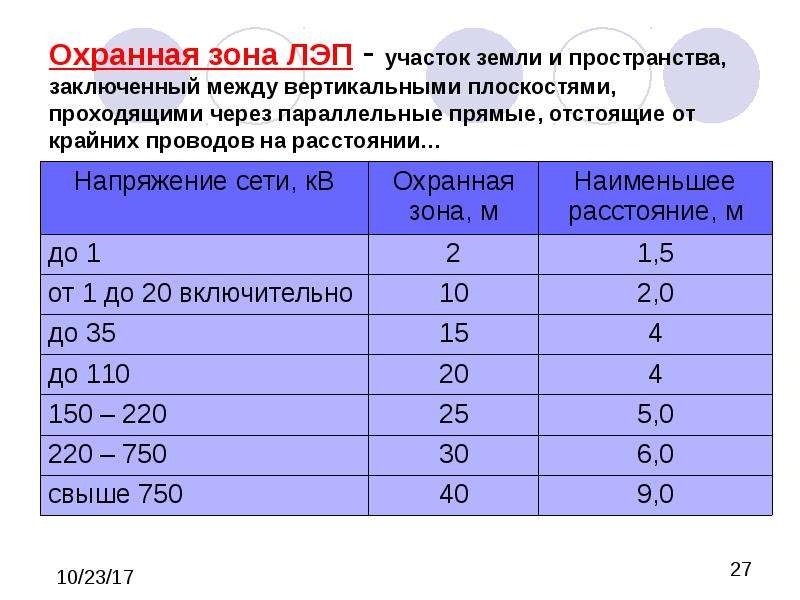

Охранная зона ЛЭП - участок земли и пространства, заключенный между вертикальными плоскостями, проходящими через параллельные прямые, отстоящие от крайних проводов на расстоянии…

Слайд 28

Описание слайда:

Охранная зона ЛЭП Строительно-монтажные работы в охранной зоне ЛЭП следует производить: под непосредственным руководством ИТР, ответственного за безопасное проведение работ; при наличии письменного разрешения организации – владельца ЛЭП; с обязательным оформлением наряда-допуска, подписанного главным инженером строительно-монтажной организации и ответственным за электробезопасность. Расстояние от подъемной или выдвижной части строительной машины в любом ее положении до вертикальной плоскости, образуемой проекцией на землю ближайшего провода ЛЭП должно быть не менее, указанной в таблице. *

Слайд 29

Описание слайда:

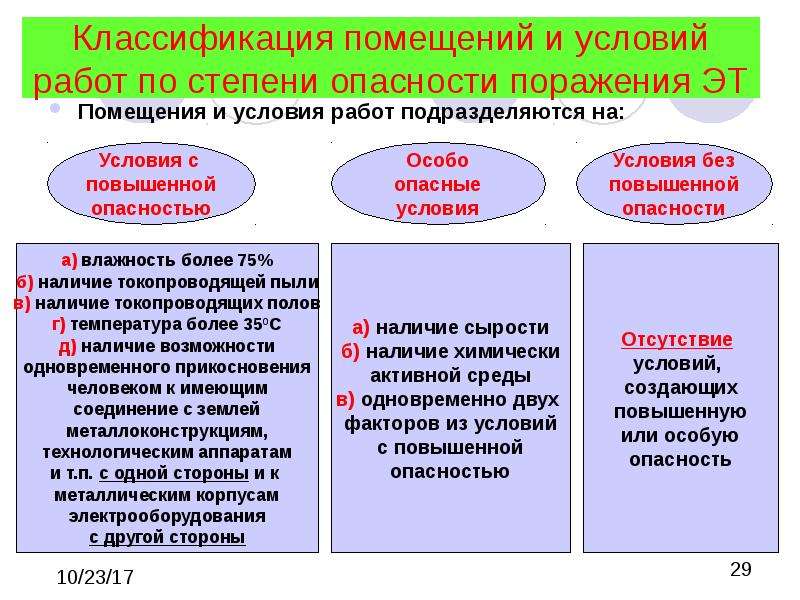

Классификация помещений и условий работ по степени опасности поражения ЭТ Помещения и условия работ подразделяются на:

Слайд 30

Описание слайда:

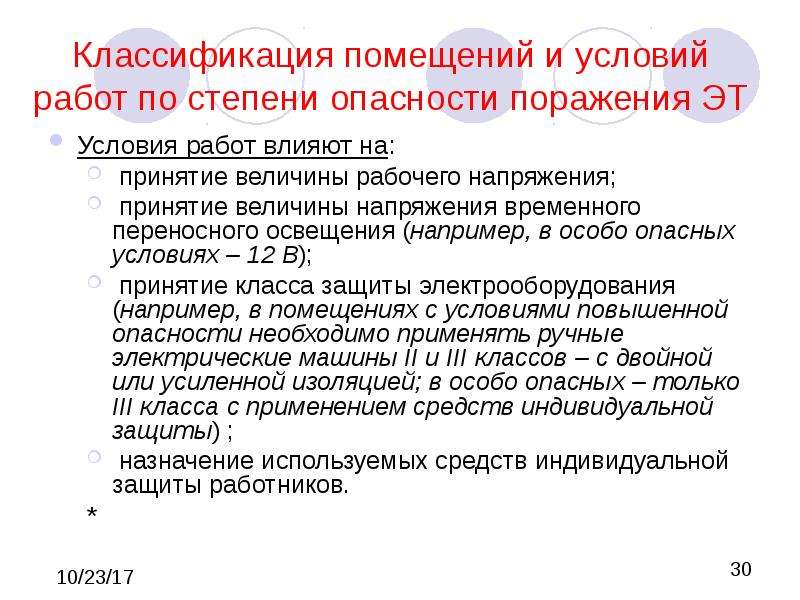

Классификация помещений и условий работ по степени опасности поражения ЭТ Условия работ влияют на: принятие величины рабочего напряжения; принятие величины напряжения временного переносного освещения (например, в особо опасных условиях – 12 В); принятие класса защиты электрооборудования (например, в помещениях с условиями повышенной опасности необходимо применять ручные электрические машины II и III классов – с двойной или усиленной изоляцией; в особо опасных – только III класса с применением средств индивидуальной защиты) ; назначение используемых средств индивидуальной защиты работников. *

Слайд 31

Описание слайда:

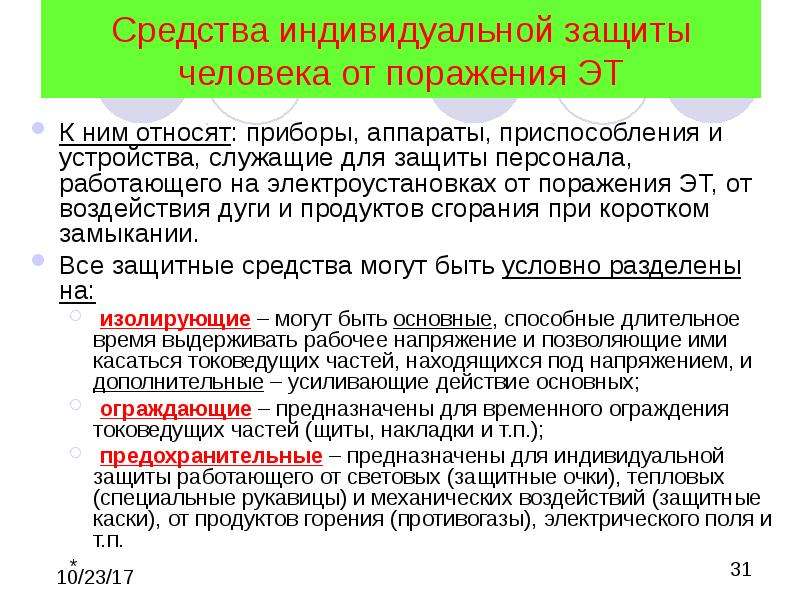

Средства индивидуальной защиты человека от поражения ЭТ К ним относят: приборы, аппараты, приспособления и устройства, служащие для защиты персонала, работающего на электроустановках от поражения ЭТ, от воздействия дуги и продуктов сгорания при коротком замыкании. Все защитные средства могут быть условно разделены на: изолирующие – могут быть основные, способные длительное время выдерживать рабочее напряжение и позволяющие ими касаться токоведущих частей, находящихся под напряжением, и дополнительные – усиливающие действие основных; ограждающие – предназначены для временного ограждения токоведущих частей (щиты, накладки и т.п.); предохранительные – предназначены для индивидуальной защиты работающего от световых (защитные очки), тепловых (специальные рукавицы) и механических воздействий (защитные каски), от продуктов горения (противогазы), электрического поля и т.п. *

Слайд 32

Описание слайда:

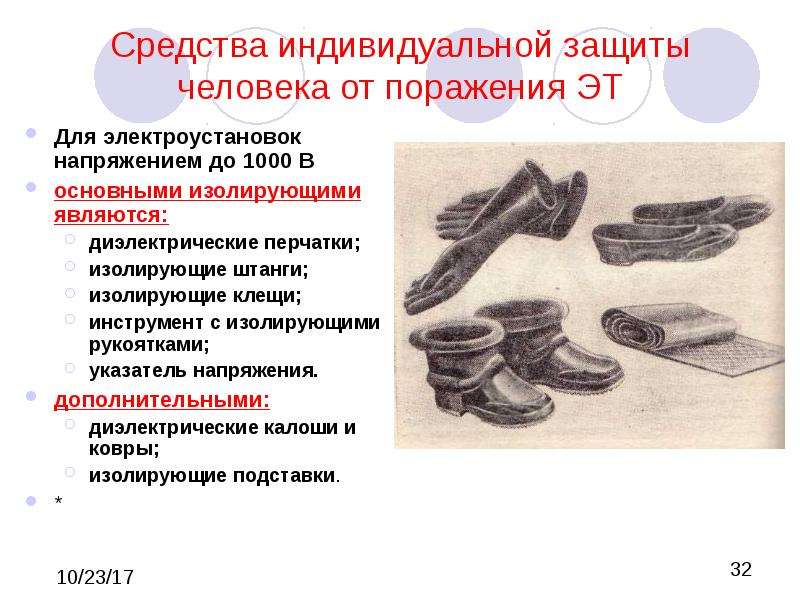

Средства индивидуальной защиты человека от поражения ЭТ Для электроустановок напряжением до 1000 В основными изолирующими являются: диэлектрические перчатки; изолирующие штанги; изолирующие клещи; инструмент с изолирующими рукоятками; указатель напряжения. дополнительными: диэлектрические калоши и ковры; изолирующие подставки. *

Слайд 33

Описание слайда:

Защита от атмосферного электричества – практическое занятие Природа молнии параметры грозовой деятельности Опасные воздействия молний первичные вторичные Основные понятия молниезащита молниеотвод зона защиты Классификация защищаемых объектов Средства и способы молниезащиты типы молниеприемников Защита от статического электричества – самостоятельно *
