Слайд 1

Описание слайда:

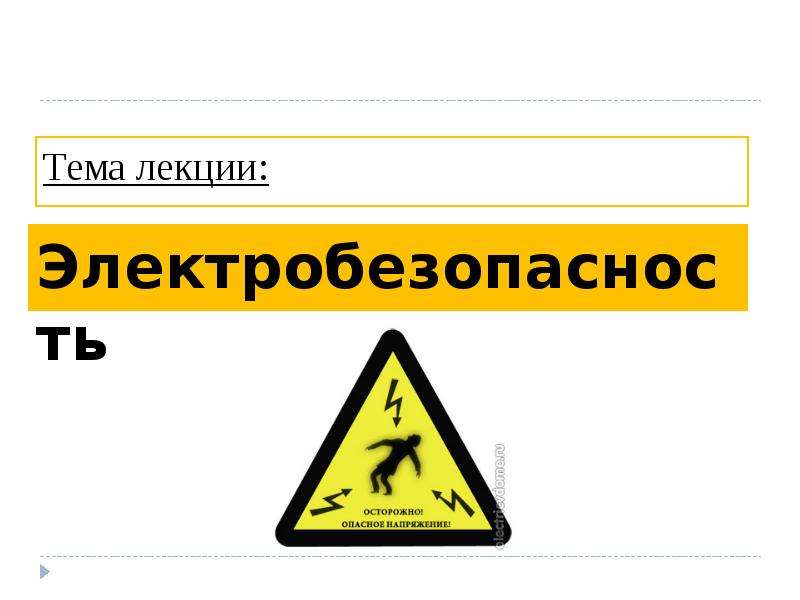

Электробезопасность Тема лекции:

Слайд 2

Описание слайда:

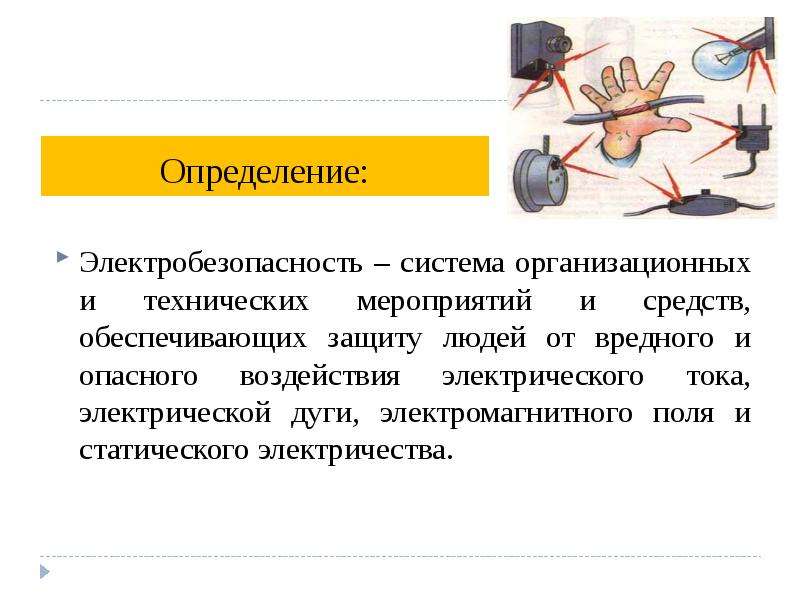

Определение: Электробезопасность – система организационных и технических мероприятий и средств, обеспечивающих защиту людей от вредного и опасного воздействия электрического тока, электрической дуги, электромагнитного поля и статического электричества.

Слайд 3

Описание слайда:

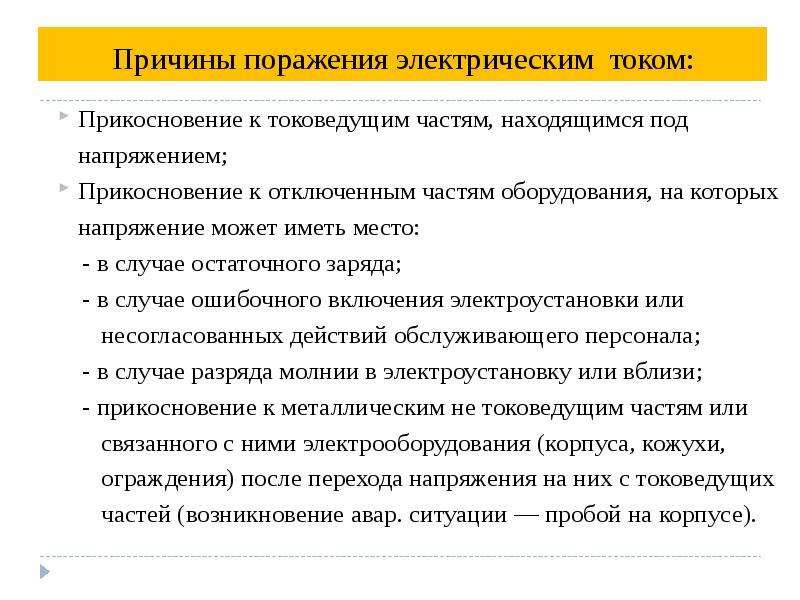

Причины поражения электрическим током: Прикосновение к токоведущим частям, находящимся под напряжением; Прикосновение к отключенным частям оборудования, на которых напряжение может иметь место: - в случае остаточного заряда; - в случае ошибочного включения электроустановки или несогласованных действий обслуживающего персонала; - в случае разряда молнии в электроустановку или вблизи; - прикосновение к металлическим не токоведущим частям или связанного с ними электрооборудования (корпуса, кожухи, ограждения) после перехода напряжения на них с токоведущих частей (возникновение авар. ситуации — пробой на корпусе).

Слайд 4

Описание слайда:

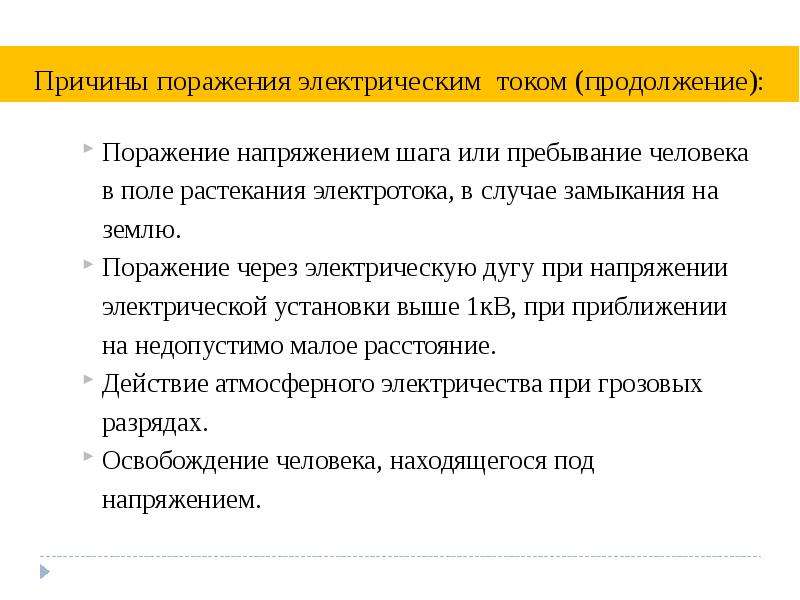

Причины поражения электрическим током (продолжение): Поражение напряжением шага или пребывание человека в поле растекания электротока, в случае замыкания на землю. Поражение через электрическую дугу при напряжении электрической установки выше 1кВ, при приближении на недопустимо малое расстояние. Действие атмосферного электричества при грозовых разрядах. Освобождение человека, находящегося под напряжением.

Слайд 5

Описание слайда:

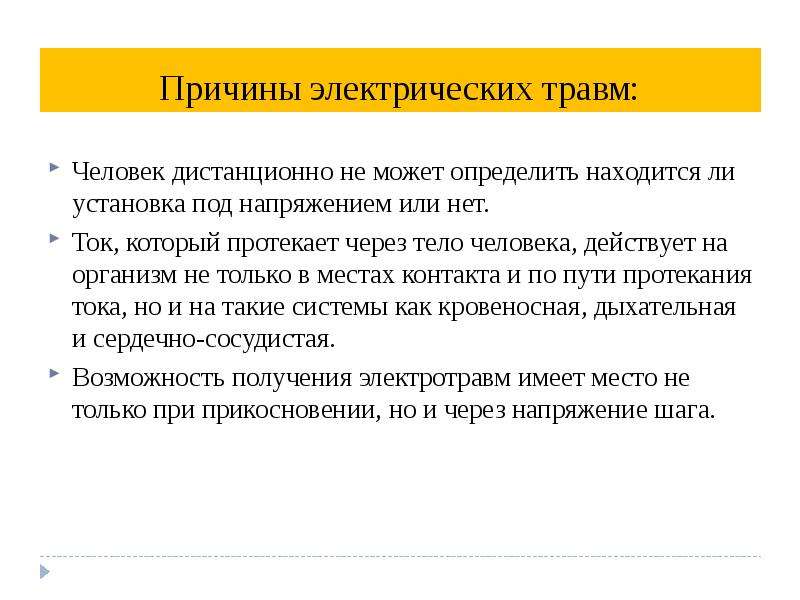

Причины электрических травм: Человек дистанционно не может определить находится ли установка под напряжением или нет. Ток, который протекает через тело человека, действует на организм не только в местах контакта и по пути протекания тока, но и на такие системы как кровеносная, дыхательная и сердечно-сосудистая. Возможность получения электротравм имеет место не только при прикосновении, но и через напряжение шага.

Слайд 6

Описание слайда:

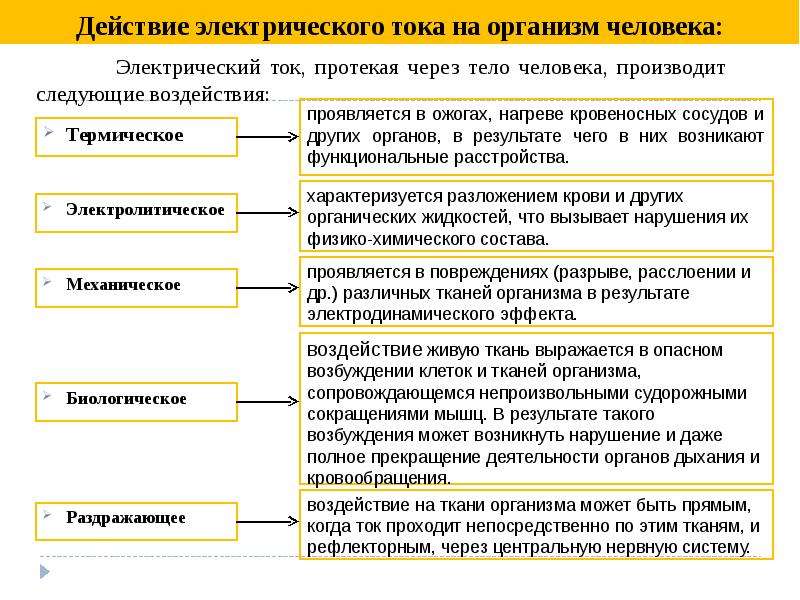

Действие электрического тока на организм человека: Термическое

Слайд 7

Описание слайда:

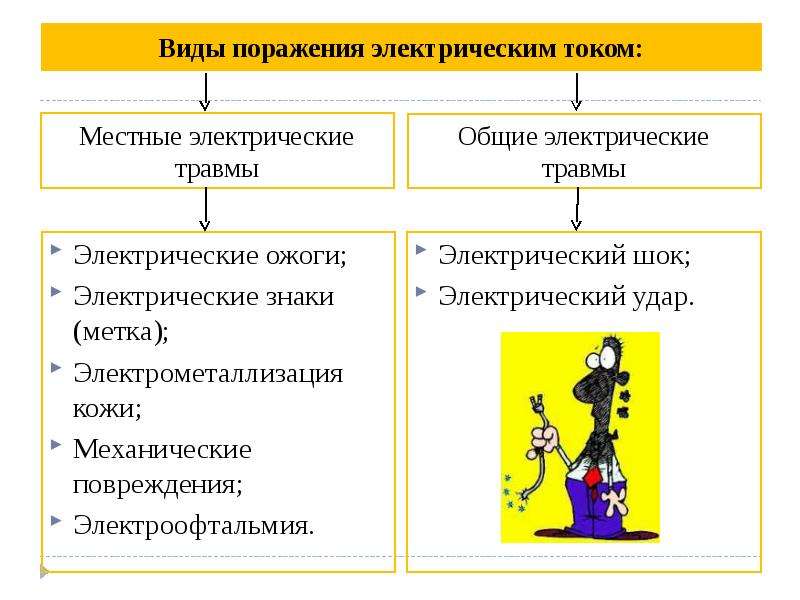

Виды поражения электрическим током: Местные электрические травмы

Слайд 8

Описание слайда:

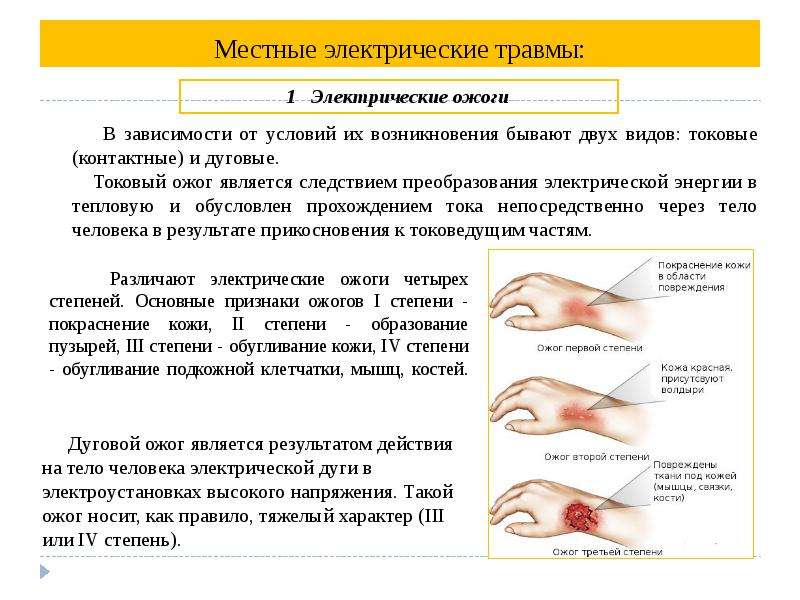

Местные электрические травмы: Различают электрические ожоги четырех степеней. Основные признаки ожогов I степени - покраснение кожи, II степени - образование пузырей, III степени - обугливание кожи, IV степени - обугливание подкожной клетчатки, мышц, костей.

Слайд 9

Описание слайда:

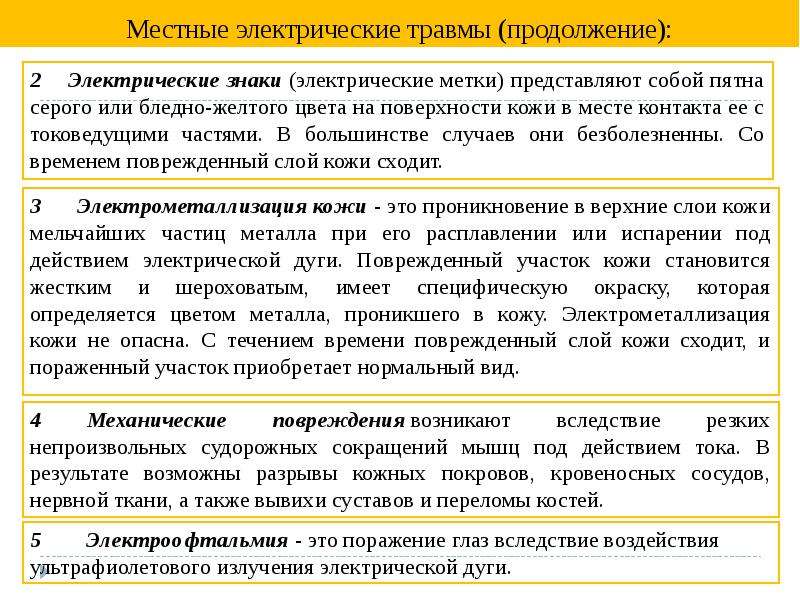

Местные электрические травмы (продолжение): 2 Электрические знаки (электрические метки) представляют собой пятна серого или бледно-желтого цвета на поверхности кожи в месте контакта ее с токоведущими частями. В большинстве случаев они безболезненны. Со временем поврежденный слой кожи сходит.

Слайд 10

Описание слайда:

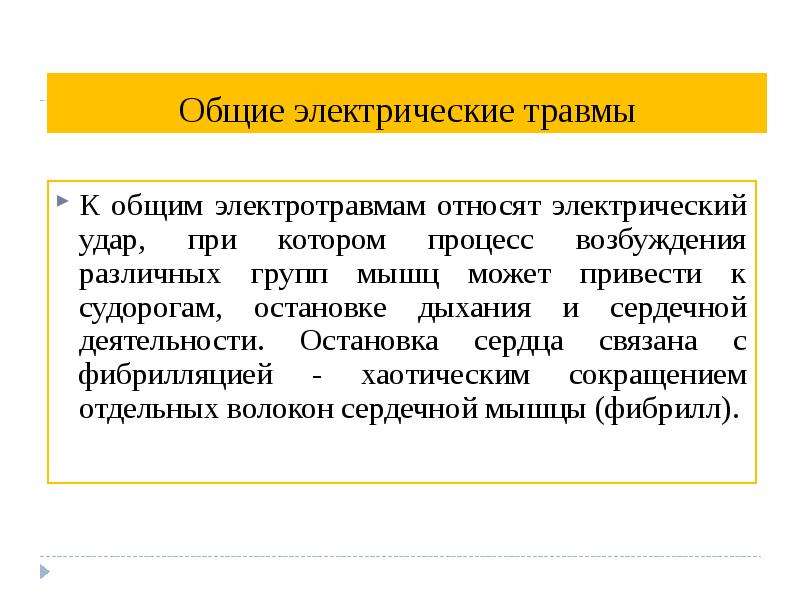

Общие электрические травмы К общим электротравмам относят электрический удар, при котором процесс возбуждения различных групп мышц может привести к судорогам, остановке дыхания и сердечной деятельности. Остановка сердца связана с фибрилляцией - хаотическим сокращением отдельных волокон сердечной мышцы (фибрилл).

Слайд 11

Описание слайда:

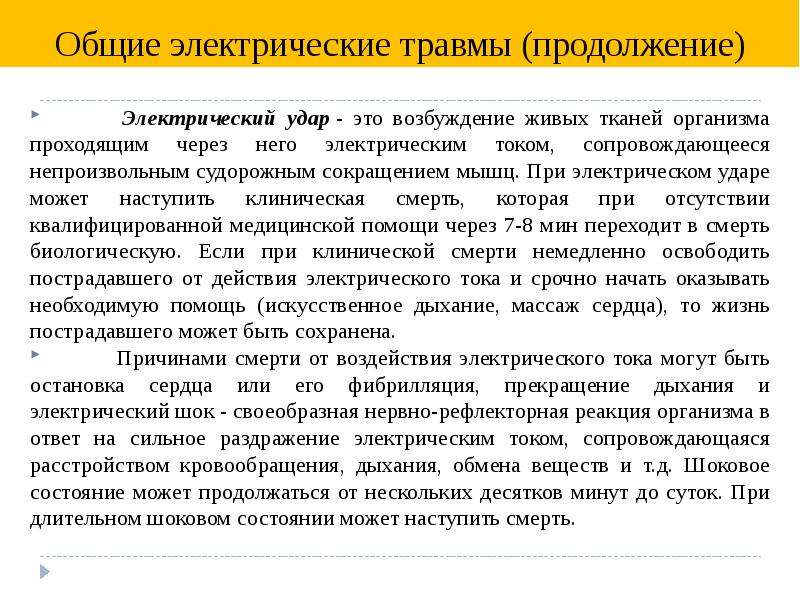

Общие электрические травмы (продолжение) Электрический удар - это возбуждение живых тканей организма проходящим через него электрическим током, сопровождающееся непроизвольным судорожным сокращением мышц. При электрическом ударе может наступить клиническая смерть, которая при отсутствии квалифицированной медицинской помощи через 7-8 мин переходит в смерть биологическую. Если при клинической смерти немедленно освободить пострадавшего от действия электрического тока и срочно начать оказывать необходимую помощь (искусственное дыхание, массаж сердца), то жизнь пострадавшего может быть сохранена. Причинами смерти от воздействия электрического тока могут быть остановка сердца или его фибрилляция, прекращение дыхания и электрический шок - своеобразная нервно-рефлекторная реакция организма в ответ на сильное раздражение электрическим током, сопровождающаяся расстройством кровообращения, дыхания, обмена веществ и т.д. Шоковое состояние может продолжаться от нескольких десятков минут до суток. При длительном шоковом состоянии может наступить смерть.

Слайд 12

Описание слайда:

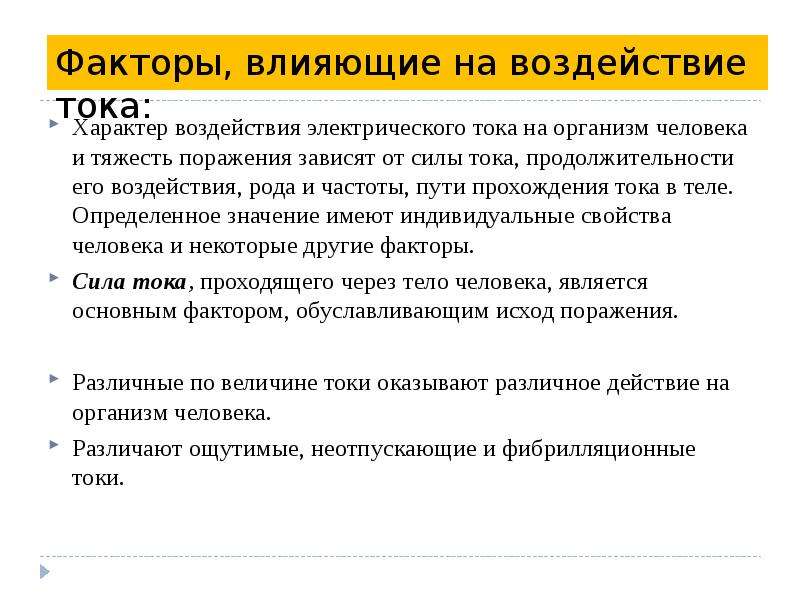

Факторы, влияющие на воздействие тока: Характер воздействия электрического тока на организм человека и тяжесть поражения зависят от силы тока, продолжительности его воздействия, рода и частоты, пути прохождения тока в теле. Определенное значение имеют индивидуальные свойства человека и некоторые другие факторы. Сила тока, проходящего через тело человека, является основным фактором, обуславливающим исход поражения. Различные по величине токи оказывают различное действие на организм человека. Различают ощутимые, неотпускающие и фибрилляционные токи.

Слайд 13

Описание слайда:

Характер воздействия токов на организм человека: ~ 50 Гц постоянный Неотпускающий 10-15 мА 50-70 мА Фибрилляционный 100 мА 300 мА Ощутимый ток 0,6-1,5 мА 5-7 мА Допустимым считается ток, при котором человек может самостоятельно освободиться от электрической цепи

Слайд 14

Описание слайда:

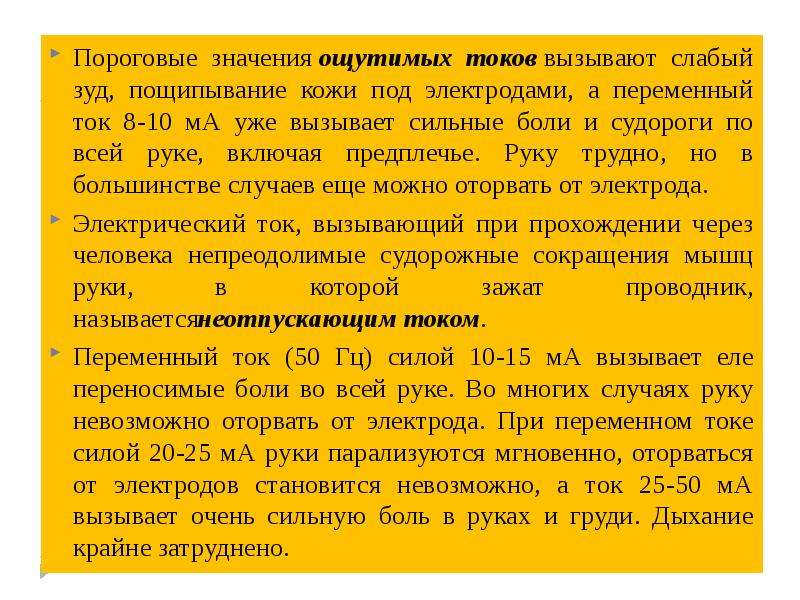

Пороговые значения ощутимых токов вызывают слабый зуд, пощипывание кожи под электродами, а переменный ток 8-10 мА уже вызывает сильные боли и судороги по всей руке, включая предплечье. Руку трудно, но в большинстве случаев еще можно оторвать от электрода. Пороговые значения ощутимых токов вызывают слабый зуд, пощипывание кожи под электродами, а переменный ток 8-10 мА уже вызывает сильные боли и судороги по всей руке, включая предплечье. Руку трудно, но в большинстве случаев еще можно оторвать от электрода. Электрический ток, вызывающий при прохождении через человека непреодолимые судорожные сокращения мышц руки, в которой зажат проводник, называетсянеотпускающим током. Переменный ток (50 Гц) силой 10-15 мА вызывает еле переносимые боли во всей руке. Во многих случаях руку невозможно оторвать от электрода. При переменном токе силой 20-25 мА руки парализуются мгновенно, оторваться от электродов становится невозможно, а ток 25-50 мА вызывает очень сильную боль в руках и груди. Дыхание крайне затруднено.

Слайд 15

Описание слайда:

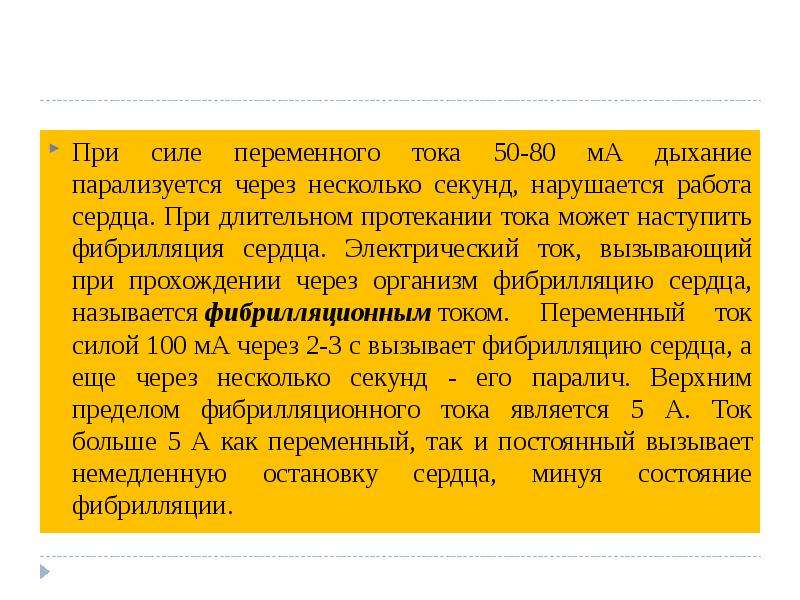

При силе переменного тока 50-80 мА дыхание парализуется через несколько секунд, нарушается работа сердца. При длительном протекании тока может наступить фибрилляция сердца. Электрический ток, вызывающий при прохождении через организм фибрилляцию сердца, называется фибрилляционным током. Переменный ток силой 100 мА через 2-3 с вызывает фибрилляцию сердца, а еще через несколько секунд - его паралич. Верхним пределом фибрилляционного тока является 5 А. Ток больше 5 А как переменный, так и постоянный вызывает немедленную остановку сердца, минуя состояние фибрилляции. При силе переменного тока 50-80 мА дыхание парализуется через несколько секунд, нарушается работа сердца. При длительном протекании тока может наступить фибрилляция сердца. Электрический ток, вызывающий при прохождении через организм фибрилляцию сердца, называется фибрилляционным током. Переменный ток силой 100 мА через 2-3 с вызывает фибрилляцию сердца, а еще через несколько секунд - его паралич. Верхним пределом фибрилляционного тока является 5 А. Ток больше 5 А как переменный, так и постоянный вызывает немедленную остановку сердца, минуя состояние фибрилляции.

Слайд 16

Описание слайда:

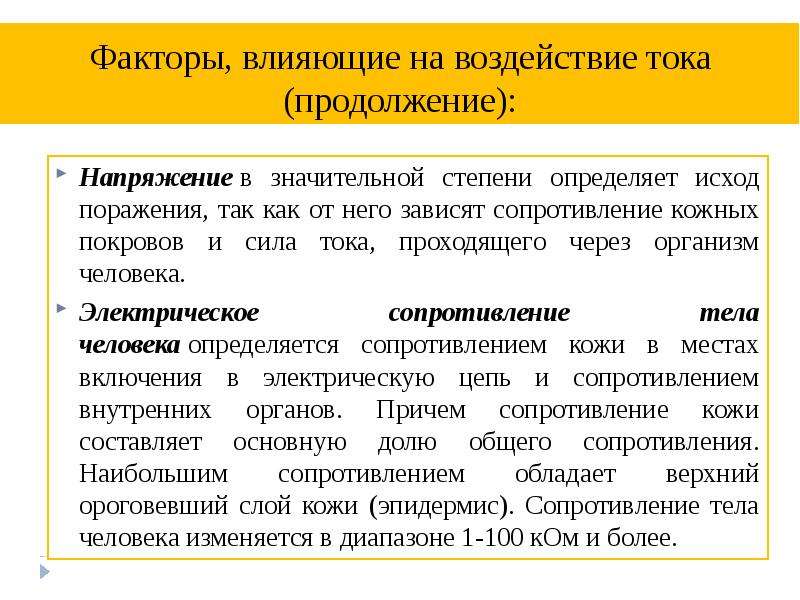

Факторы, влияющие на воздействие тока (продолжение): Напряжение в значительной степени определяет исход поражения, так как от него зависят сопротивление кожных покровов и сила тока, проходящего через организм человека. Электрическое сопротивление тела человека определяется сопротивлением кожи в местах включения в электрическую цепь и сопротивлением внутренних органов. Причем сопротивление кожи составляет основную долю общего сопротивления. Наибольшим сопротивлением обладает верхний ороговевший слой кожи (эпидермис). Сопротивление тела человека изменяется в диапазоне 1-100 кОм и более.

Слайд 17

Описание слайда:

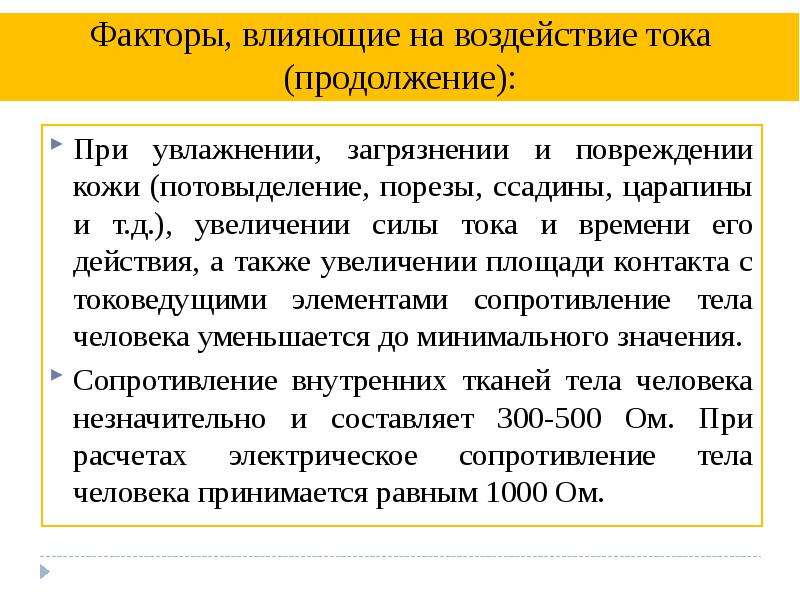

Факторы, влияющие на воздействие тока (продолжение): При увлажнении, загрязнении и повреждении кожи (потовыделение, порезы, ссадины, царапины и т.д.), увеличении силы тока и времени его действия, а также увеличении площади контакта с токоведущими элементами сопротивление тела человека уменьшается до минимального значения. Сопротивление внутренних тканей тела человека незначительно и составляет 300-500 Ом. При расчетах электрическое сопротивление тела человека принимается равным 1000 Ом.

Слайд 18

Описание слайда:

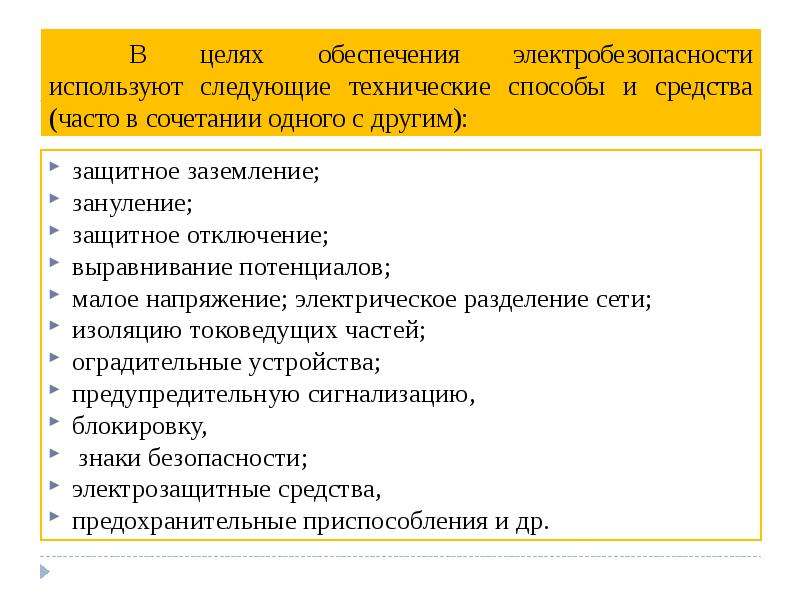

В целях обеспечения электробезопасности используют следующие технические способы и средства (часто в сочетании одного с другим): защитное заземление; зануление; защитное отключение; выравнивание потенциалов; малое напряжение; электрическое разделение сети; изоляцию токоведущих частей; оградительные устройства; предупредительную сигнализацию, блокировку, знаки безопасности; электрозащитные средства, предохранительные приспособления и др.

Слайд 19

Описание слайда:

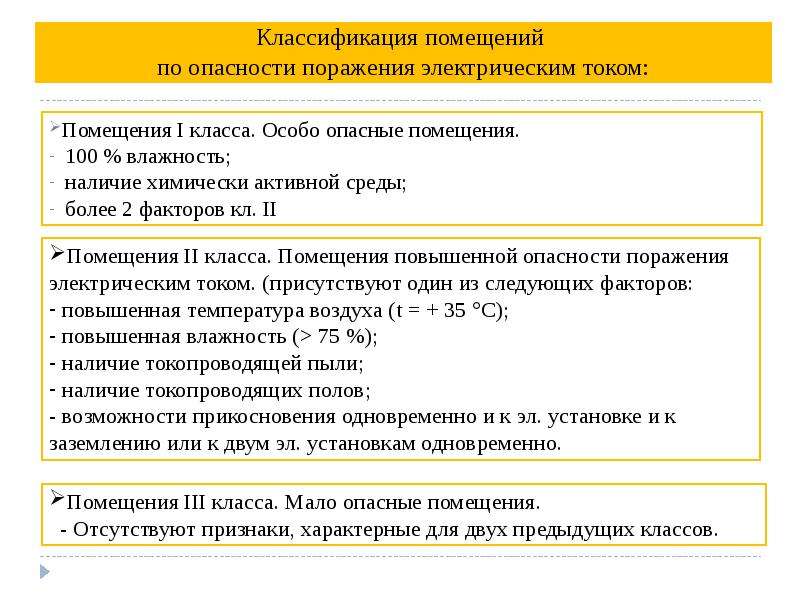

Классификация помещений по опасности поражения электрическим током: Помещения I класса. Особо опасные помещения. 100 % влажность; наличие химически активной среды; более 2 факторов кл. II

Слайд 20

Описание слайда:

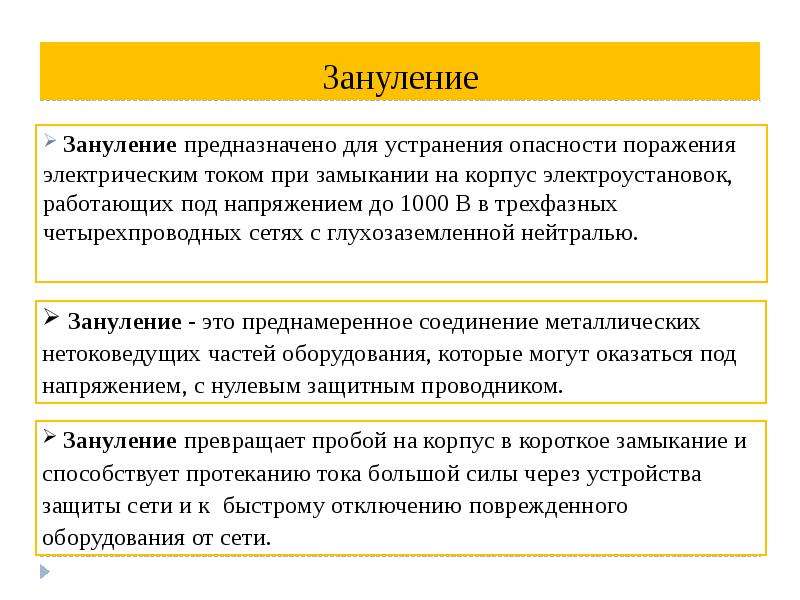

Зануление Зануление предназначено для устранения опасности поражения электрическим током при замыкании на корпус электроустановок, работающих под напряжением до 1000 В в трехфазных четырехпроводных сетях с глухозаземленной нейтралью.

Слайд 21

Описание слайда:

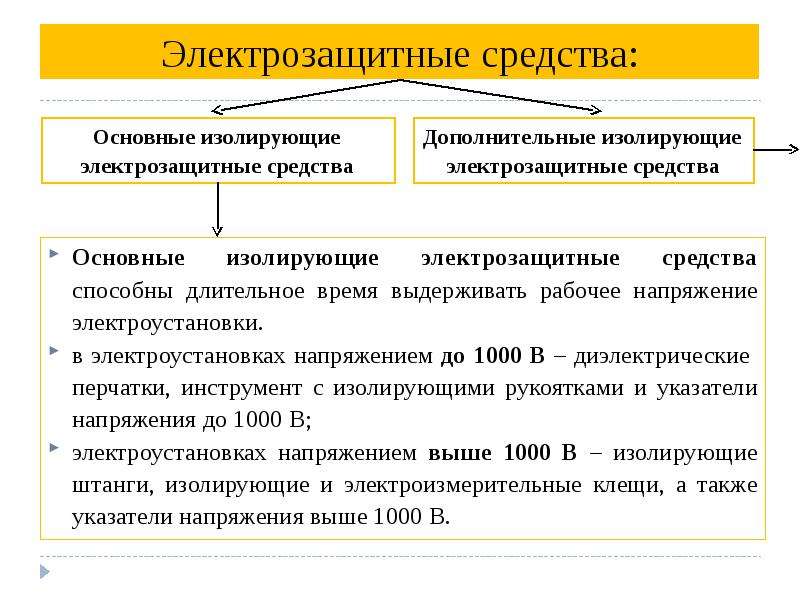

Электрозащитные средства: Основные изолирующие электрозащитные средства способны длительное время выдерживать рабочее напряжение электроустановки. в электроустановках напряжением до 1000 В – диэлектрические перчатки, инструмент с изолирующими рукоятками и указатели напряжения до 1000 В; электроустановках напряжением выше 1000 В – изолирующие штанги, изолирующие и электроизмерительные клещи, а также указатели напряжения выше 1000 В.

Слайд 22

Описание слайда:

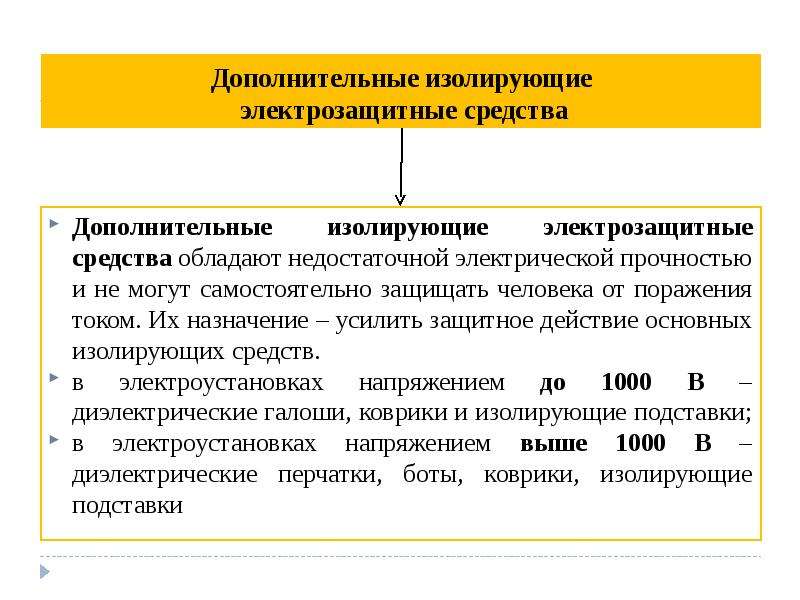

Дополнительные изолирующие электрозащитные средства Дополнительные изолирующие электрозащитные средства обладают недостаточной электрической прочностью и не могут самостоятельно защищать человека от поражения током. Их назначение – усилить защитное действие основных изолирующих средств. в электроустановках напряжением до 1000 В – диэлектрические галоши, коврики и изолирующие подставки; в электроустановках напряжением выше 1000 В – диэлектрические перчатки, боты, коврики, изолирующие подставки

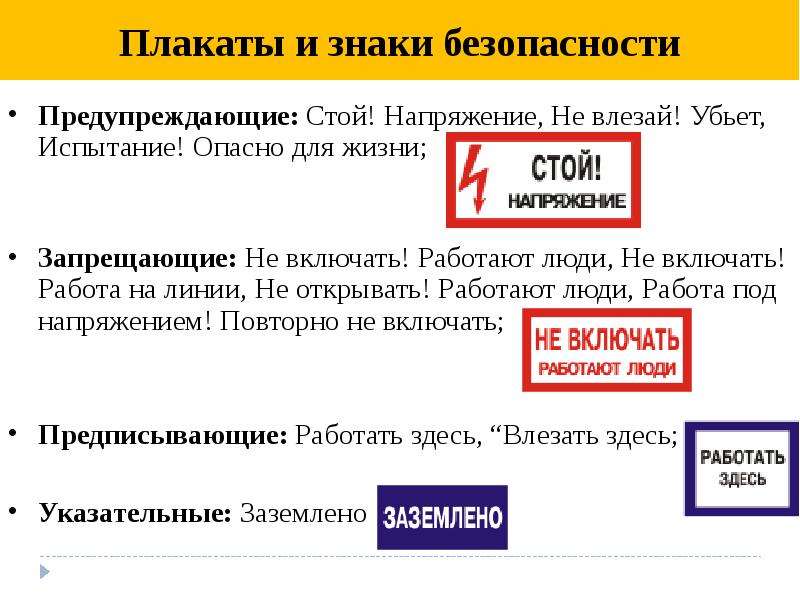

Слайд 23

Описание слайда:

Слайд 24

Описание слайда:

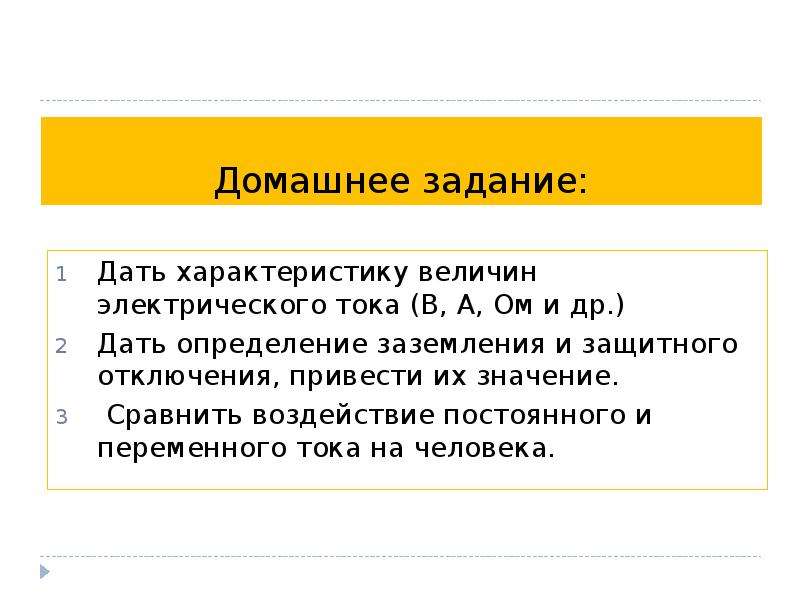

Домашнее задание: Дать характеристику величин электрического тока (В, А, Ом и др.) Дать определение заземления и защитного отключения, привести их значение. Сравнить воздействие постоянного и переменного тока на человека.
