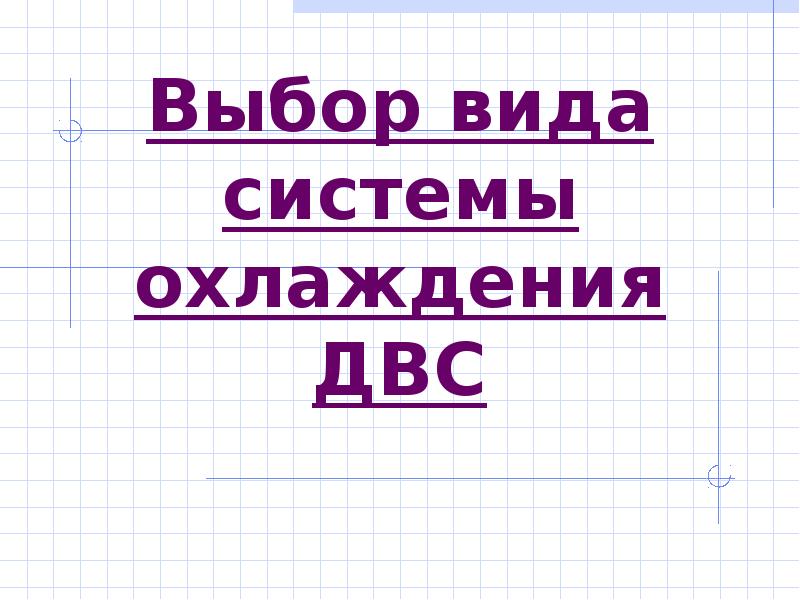

Слайд 1

Описание слайда:

Выбор вида системы охлаждения ДВС

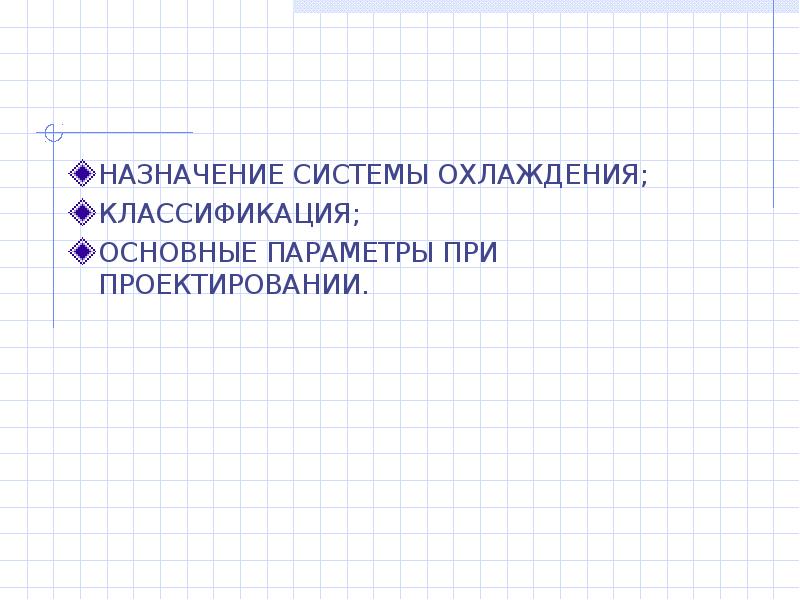

Слайд 2

Описание слайда:

НАЗНАЧЕНИЕ СИСТЕМЫ ОХЛАЖДЕНИЯ; НАЗНАЧЕНИЕ СИСТЕМЫ ОХЛАЖДЕНИЯ; КЛАССИФИКАЦИЯ; ОСНОВНЫЕ ПАРАМЕТРЫ ПРИ ПРОЕКТИРОВАНИИ.

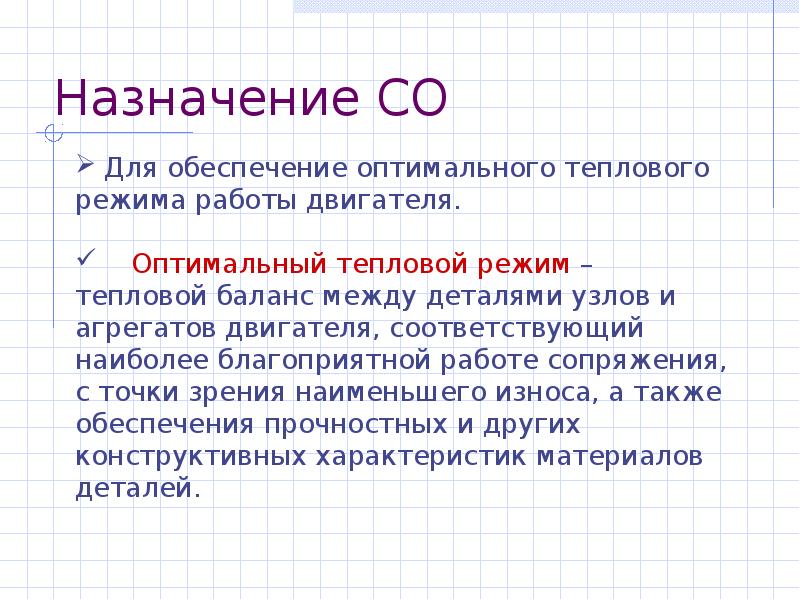

Слайд 3

Описание слайда:

Назначение СО

Слайд 4

Описание слайда:

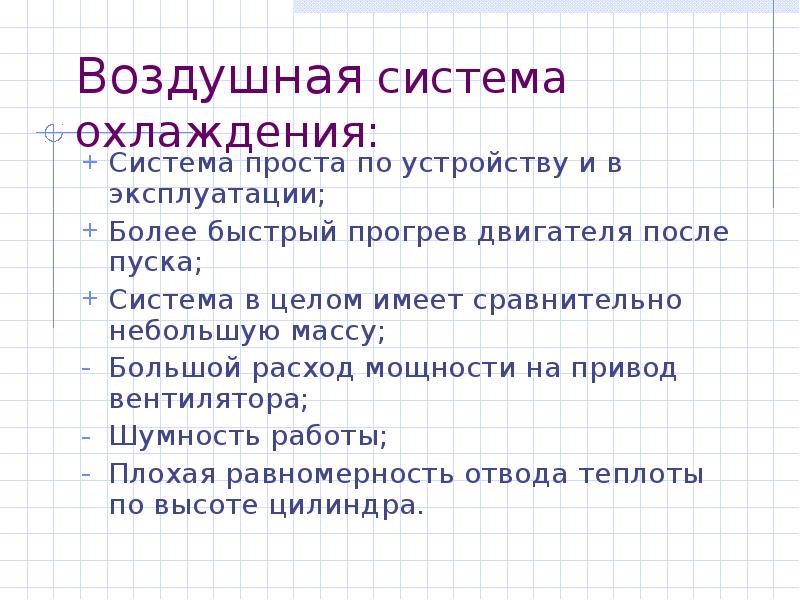

Слайд 5

Описание слайда:

Воздушная система охлаждения: Система проста по устройству и в эксплуатации; Более быстрый прогрев двигателя после пуска; Система в целом имеет сравнительно небольшую массу; Большой расход мощности на привод вентилятора; Шумность работы; Плохая равномерность отвода теплоты по высоте цилиндра.

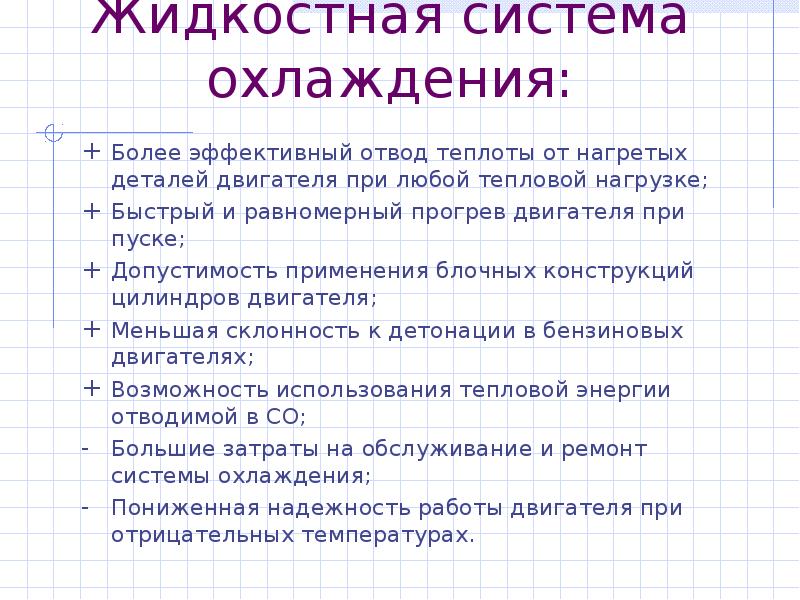

Слайд 6

Описание слайда:

Жидкостная система охлаждения: Более эффективный отвод теплоты от нагретых деталей двигателя при любой тепловой нагрузке; Быстрый и равномерный прогрев двигателя при пуске; Допустимость применения блочных конструкций цилиндров двигателя; Меньшая склонность к детонации в бензиновых двигателях; Возможность использования тепловой энергии отводимой в СО; Большие затраты на обслуживание и ремонт системы охлаждения; Пониженная надежность работы двигателя при отрицательных температурах.

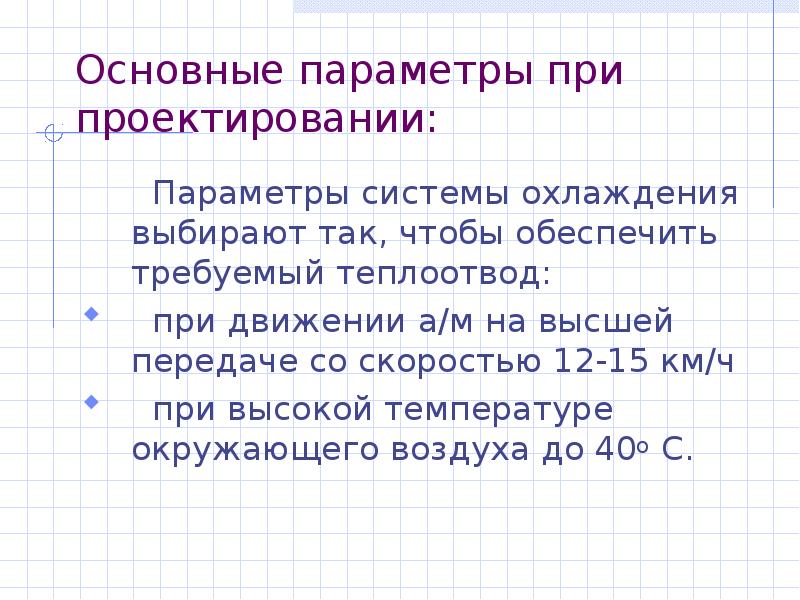

Слайд 7

Описание слайда:

Основные параметры при проектировании: Параметры системы охлаждения выбирают так, чтобы обеспечить требуемый теплоотвод: при движении а/м на высшей передаче со скоростью 12-15 км/ч при высокой температуре окружающего воздуха до 40о С.
