Слайд 1


ТЕОРИЯ МАШИН И МЕХАНИЗМОВ ПРЕЗЕНТАЦИЯ ПО ТЕМЕ: «Кулачковые механизмы»
Описание слайда:
ТЕОРИЯ МАШИН И МЕХАНИЗМОВ ПРЕЗЕНТАЦИЯ ПО ТЕМЕ: «Кулачковые механизмы»

Слайд 2

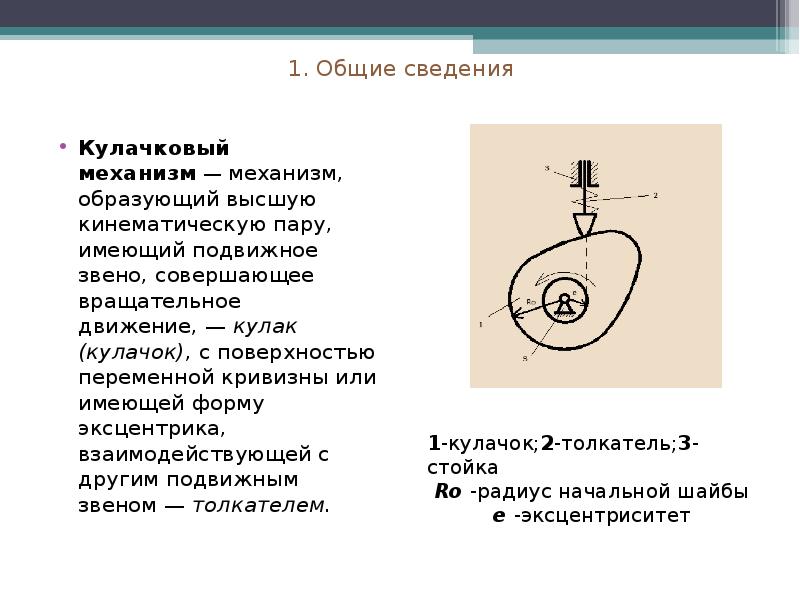

1. Общие сведения Кулачковый механизм — механизм, образующий высшую кинематическую пару, имеющий подвижное звено, совершающее вращательное движение,...
Описание слайда:
1. Общие сведения Кулачковый механизм — механизм, образующий высшую кинематическую пару, имеющий подвижное звено, совершающее вращательное движение, — кулак (кулачок), с поверхностью переменной кривизны или имеющей форму эксцентрика, взаимодействующей с другим подвижным звеном — толкателем.

Слайд 3


2. Определение степени подвижности Степень подвижности такого механизма равна: f=3(n-1)-2P5-1P4 P5-1-3 P5-2-3 P4-1-2 f=3(3-1)-2*2-1*1=1
Описание слайда:
2. Определение степени подвижности Степень подвижности такого механизма равна: f=3(n-1)-2P5-1P4 P5-1-3 P5-2-3 P4-1-2 f=3(3-1)-2*2-1*1=1

Слайд 4


3.Классификация кулачковых механизмов 3.1.По типу толкателя Остроконечный Роликовый Тарельчатый толкатель толкатель толкатель Грибовидный толкатель
Описание слайда:
3.Классификация кулачковых механизмов 3.1.По типу толкателя Остроконечный Роликовый Тарельчатый толкатель толкатель толкатель Грибовидный толкатель

Слайд 5


3.2. По типу замыкания Принудительное замыкание, Геометрическое с помощью пружины замыкание
Описание слайда:
3.2. По типу замыкания Принудительное замыкание, Геометрическое с помощью пружины замыкание

Слайд 6


4. Основы проектирования кулачковых механизмов 4.1. Углы поворота кулачка φб- угол ближнего стояния φв- угол возвращения φд- угол дальнего стояния...
Описание слайда:
4. Основы проектирования кулачковых механизмов 4.1. Углы поворота кулачка φб- угол ближнего стояния φв- угол возвращения φд- угол дальнего стояния φу- угол удаления

Слайд 7

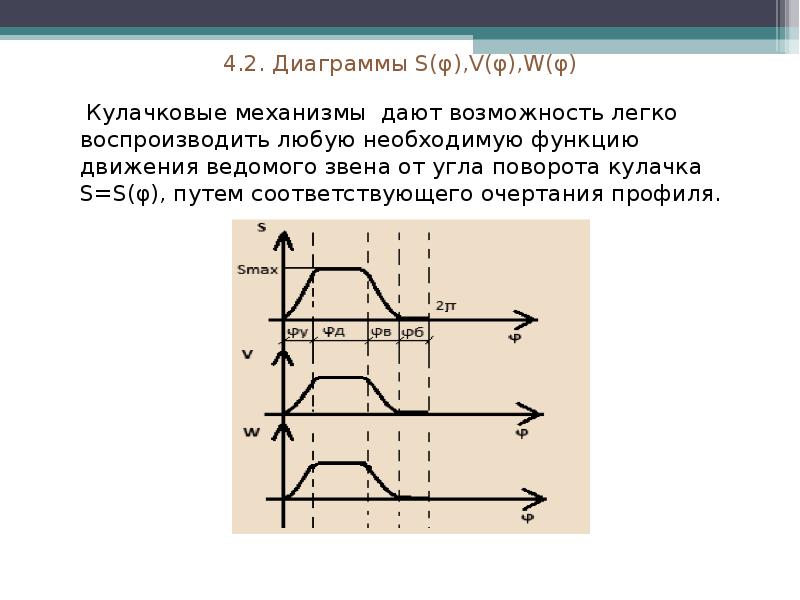

4.2. Диаграммы S(φ),V(φ),W(φ) Кулачковые механизмы дают возможность легко воспроизводить любую необходимую функцию движения ведомого звена от угла...
Описание слайда:
4.2. Диаграммы S(φ),V(φ),W(φ) Кулачковые механизмы дают возможность легко воспроизводить любую необходимую функцию движения ведомого звена от угла поворота кулачка S=S(φ), путем соответствующего очертания профиля.

Слайд 8

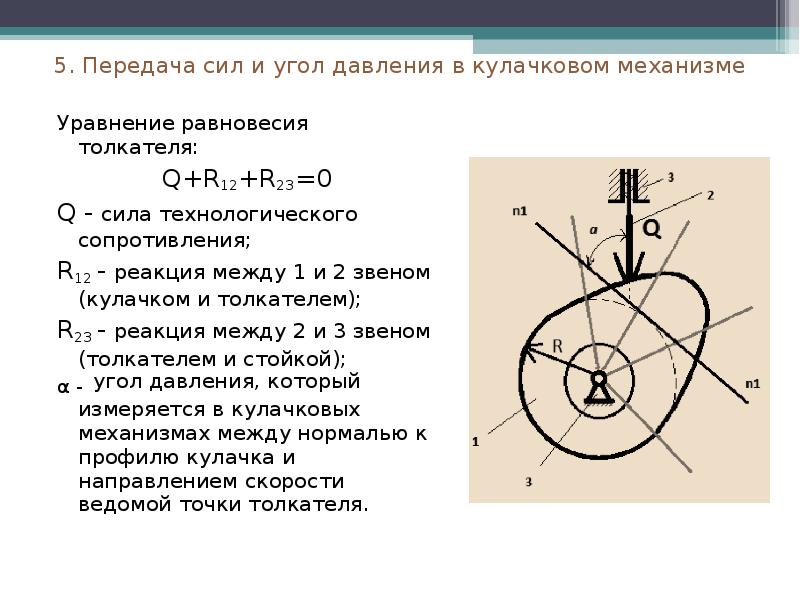

5. Передача сил и угол давления в кулачковом механизме Уравнение равновесия толкателя: Q+R12+R23=0 Q - сила технологического сопротивления; R12 -...
Описание слайда:
5. Передача сил и угол давления в кулачковом механизме Уравнение равновесия толкателя: Q+R12+R23=0 Q - сила технологического сопротивления; R12 - реакция между 1 и 2 звеном (кулачком и толкателем); R23 - реакция между 2 и 3 звеном (толкателем и стойкой); α - угол давления, который измеряется в кулачковых механизмах между нормалью к профилю кулачка и направлением скорости ведомой точки толкателя.
