Содержание ▲

Вы можете ознакомиться и скачать презентацию на тему Стандартизация в электроэнергетике. Доклад-сообщение содержит 148 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Стандартизация в электроэнергетике Лектор – Гончар Валентин Сергеевич Цель дисциплины – знакомство с нормами ГОСТ в области проектирования систем электроснабжения и качества электроэнергии.

Слайд 2

Описание слайда:

Слайд 3

Описание слайда:

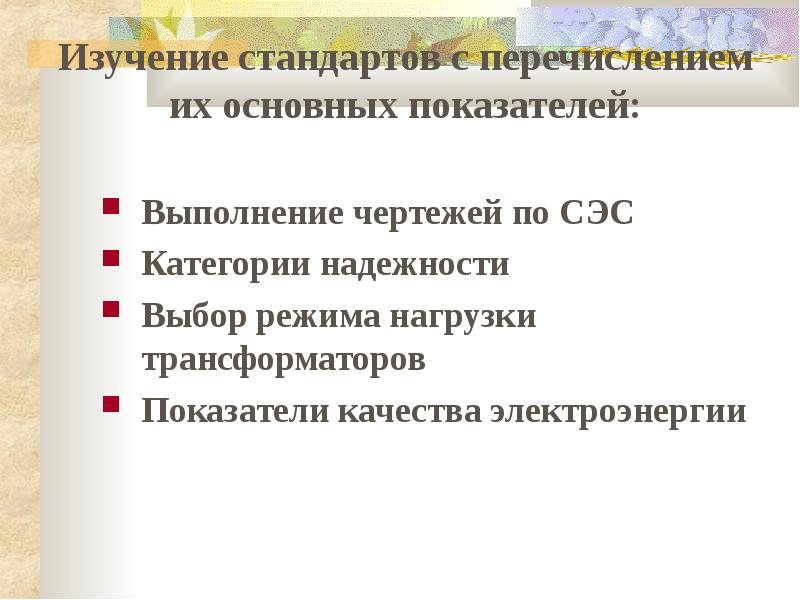

Изучение стандартов с перечислением их основных показателей: Выполнение чертежей по СЭС Категории надежности Выбор режима нагрузки трансформаторов Показатели качества электроэнергии

Слайд 4

Описание слайда:

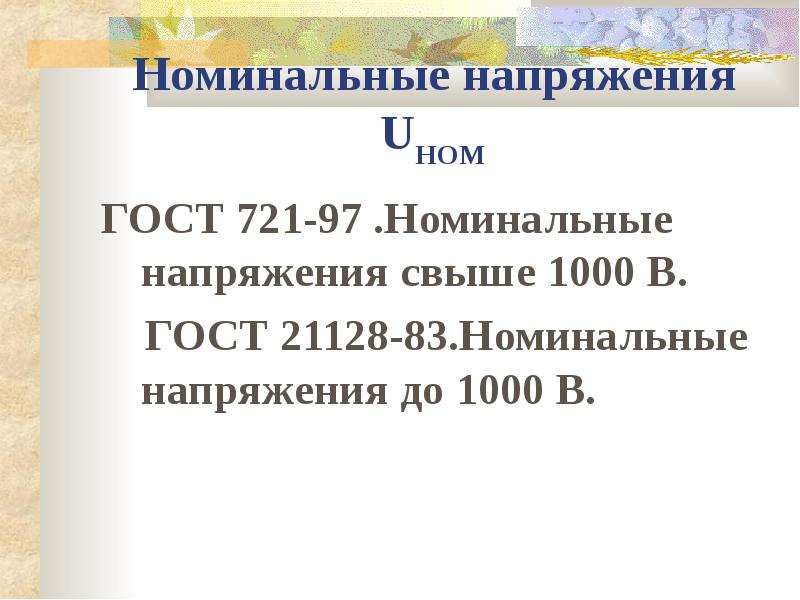

Номинальные напряжения UHOM ГОСТ 721-97 .Номинальные напряжения свыше 1000 В. ГОСТ 21128-83.Номинальные напряжения до 1000 В.

Слайд 5

Описание слайда:

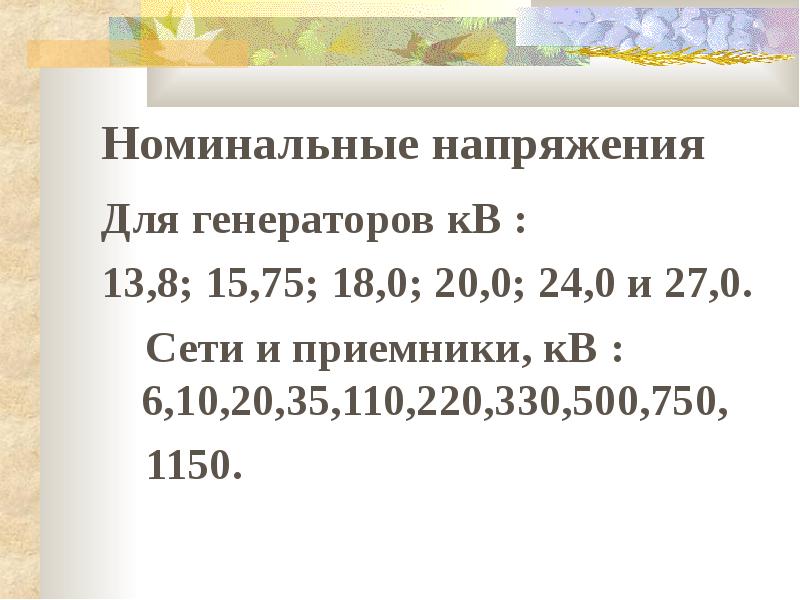

Номинальные напряжения Для генераторов кВ : 13,8; 15,75; 18,0; 20,0; 24,0 и 27,0. Сети и приемники, кВ : 6,10,20,35,110,220,330,500,750, 1150.

Слайд 6

Описание слайда:

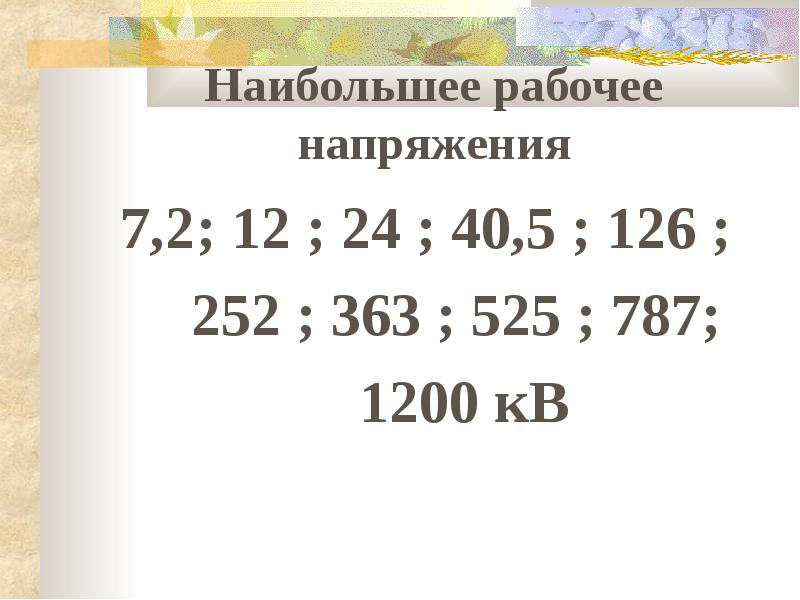

Наибольшее рабочее напряжения 7,2; 12 ; 24 ; 40,5 ; 126 ; 252 ; 363 ; 525 ; 787; 1200 кВ

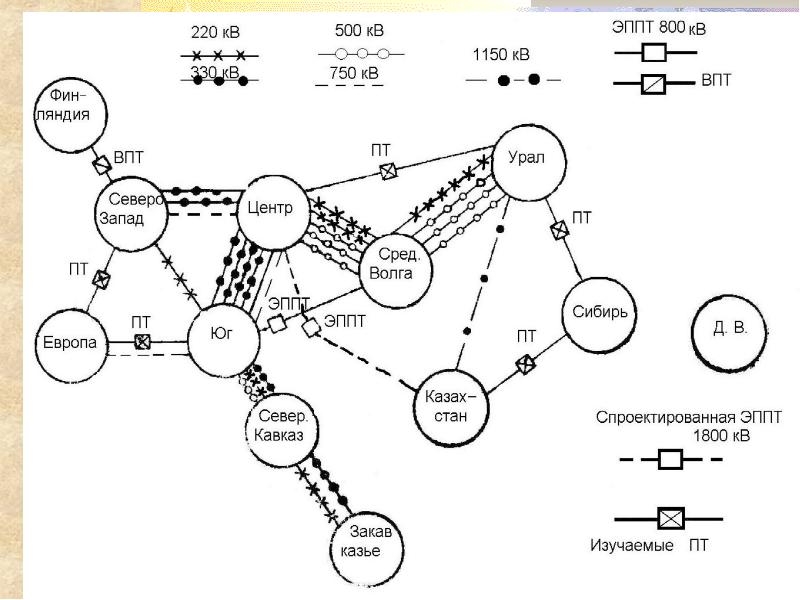

Слайд 7

Описание слайда:

Слайд 8

Описание слайда:

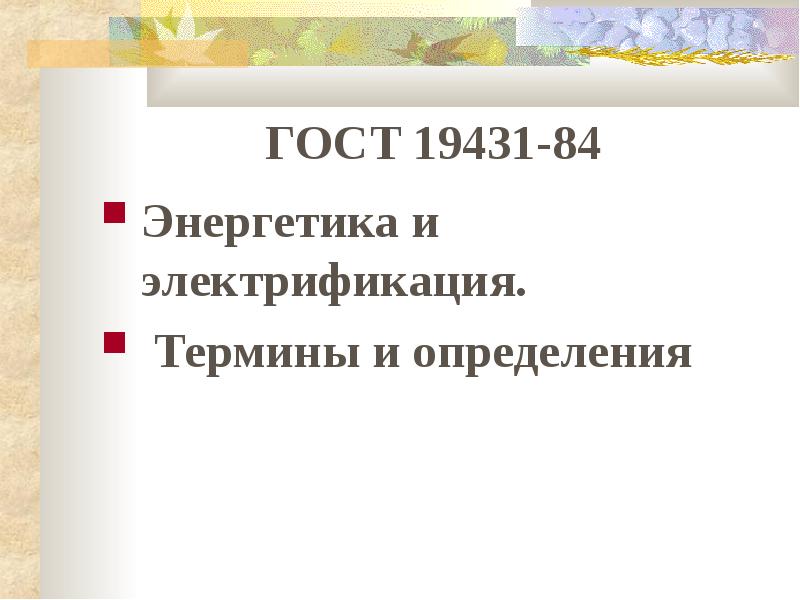

ГОСТ 19431-84 Энергетика и электрификация. Термины и определения

Слайд 9

Описание слайда:

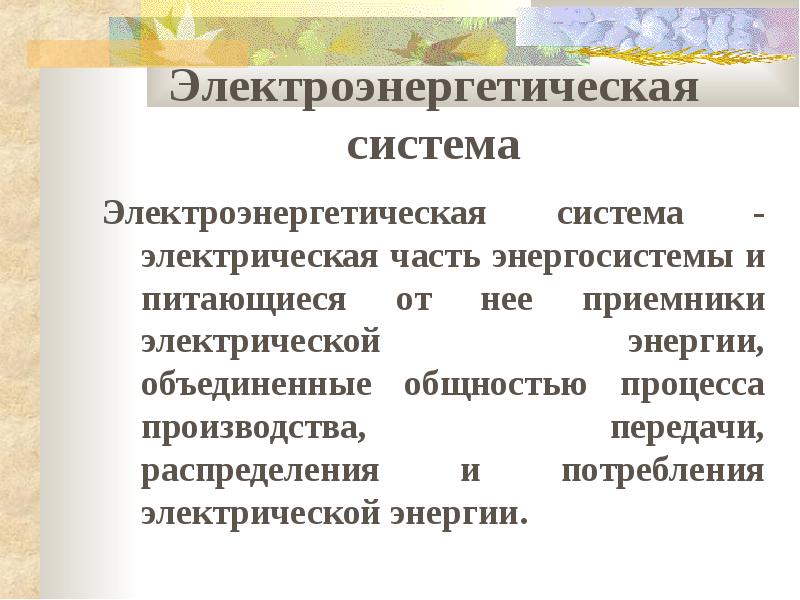

Электроэнергетическая система Электроэнергетическая система - электрическая часть энергосистемы и питающиеся от нее приемники электрической энергии, объединенные общностью процесса производства, передачи, распределения и потребления электрической энергии.

Слайд 10

Описание слайда:

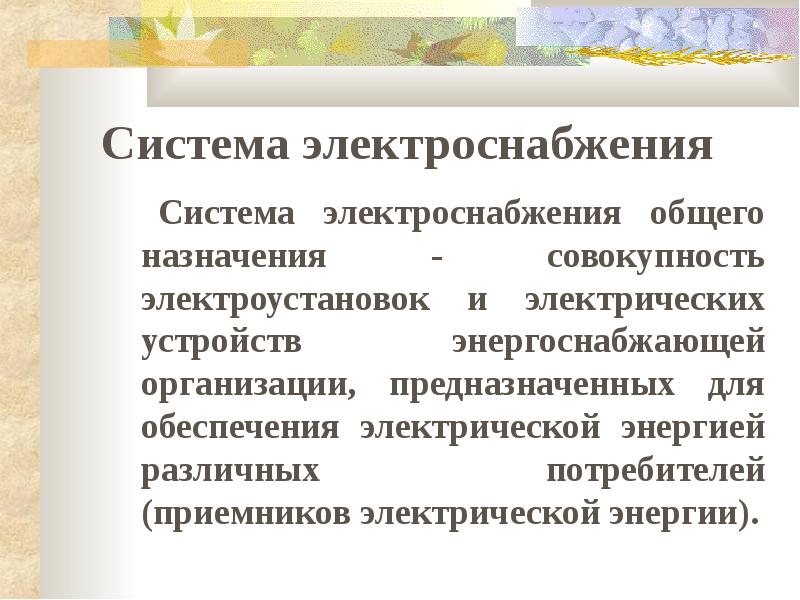

Система электроснабжения Система электроснабжения общего назначения - совокупность электроустановок и электрических устройств энергоснабжающей организации, предназначенных для обеспечения электрической энергией различных потребителей (приемников электрической энергии).

Слайд 11

Описание слайда:

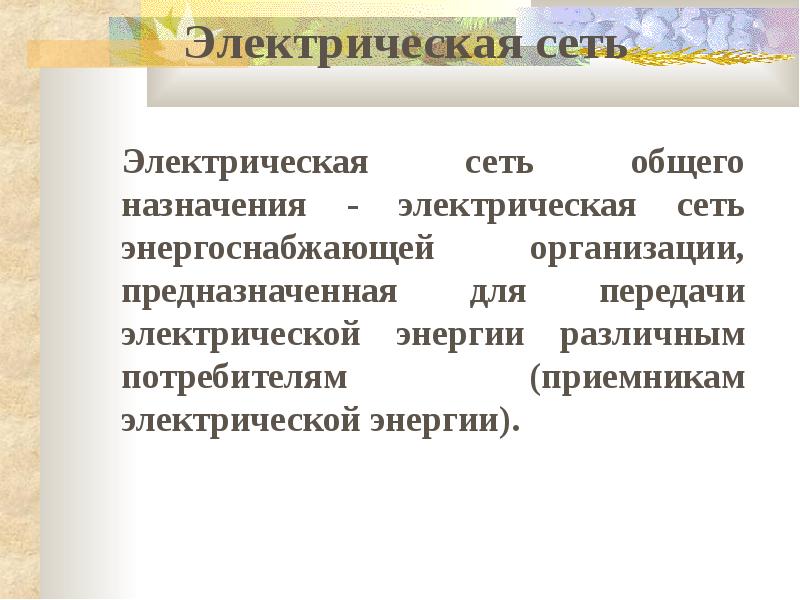

Электрическая сеть Электрическая сеть общего назначения - электрическая сеть энергоснабжающей организации, предназначенная для передачи электрической энергии различным потребителям (приемникам электрической энергии).

Слайд 12

Описание слайда:

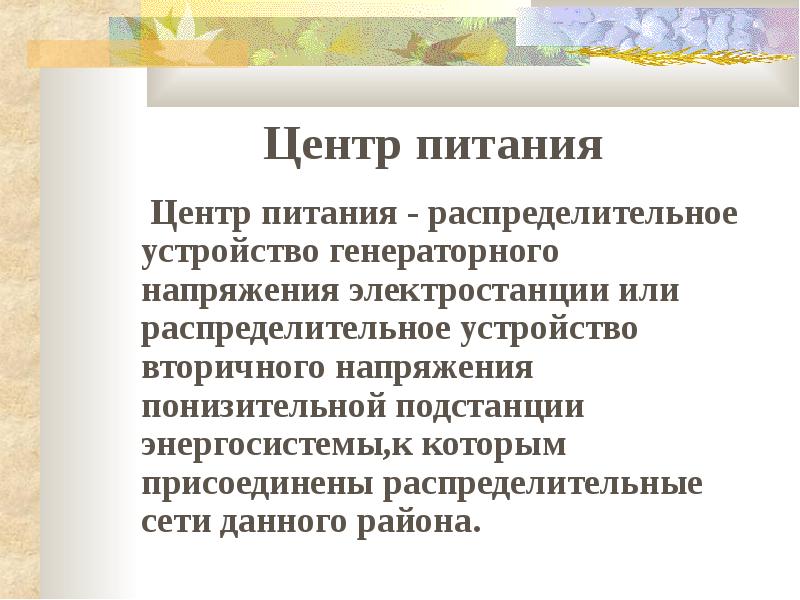

Центр питания Центр питания - распределительное устройство генераторного напряжения электростанции или распределительное устройство вторичного напряжения понизительной подстанции энергосистемы,к которым присоединены распределительные сети данного района.

Слайд 13

Описание слайда:

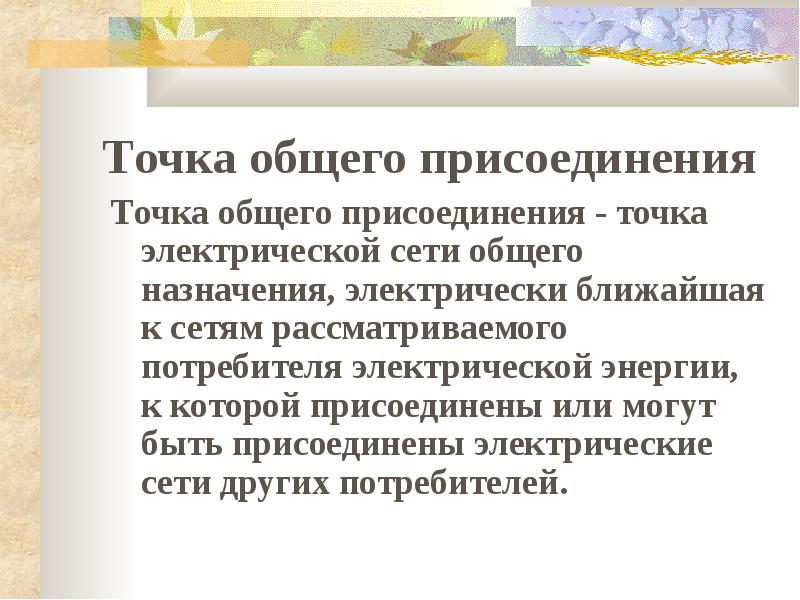

Точка общего присоединения Точка общего присоединения - точка электрической сети общего назначения, электрически ближайшая к сетям рассматриваемого потребителя электрической энергии, к которой присоединены или могут быть присоединены электрические сети других потребителей.

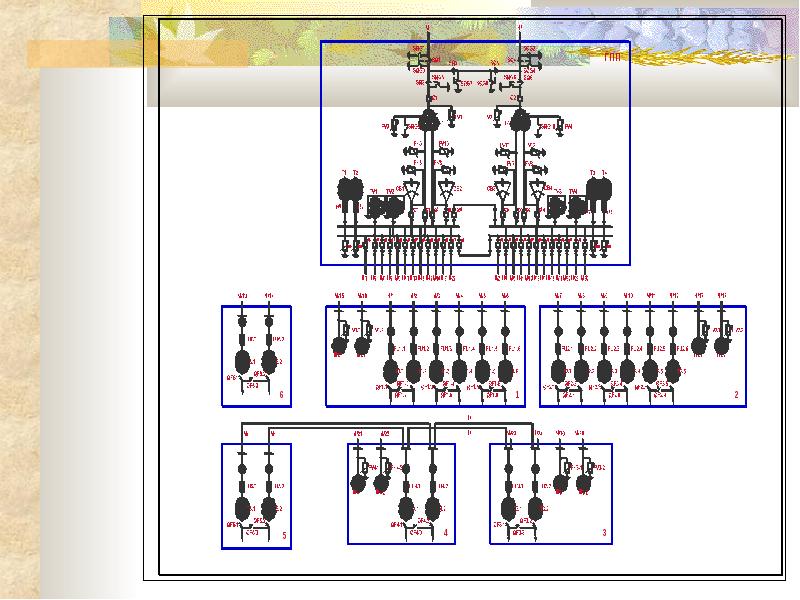

Слайд 14

Описание слайда:

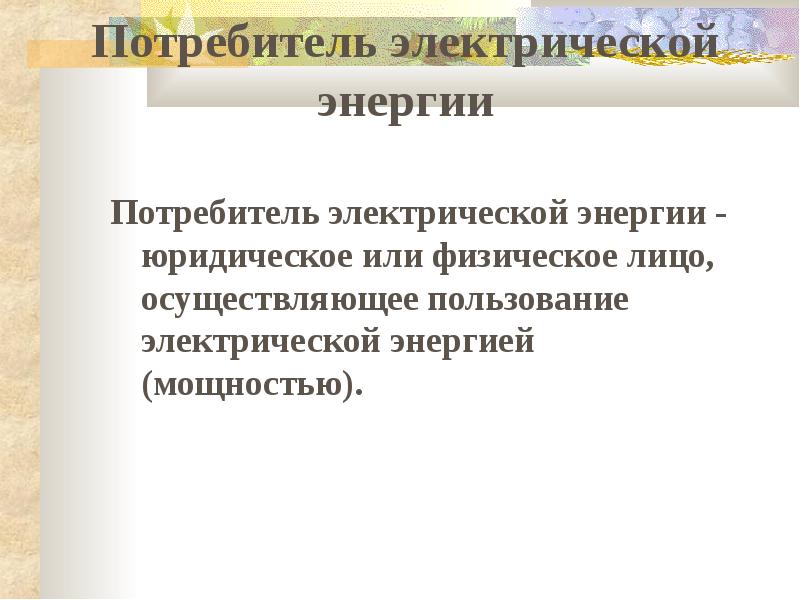

Потребитель электрической энергии Потребитель электрической энергии - юридическое или физическое лицо, осуществляющее пользование электрической энергией (мощностью).

Слайд 15

Описание слайда:

Слайд 16

Описание слайда:

МасштабЫ ЧЕРТЕЖЕЙ ГОСТ 2.302 МасштабЫ уменьшения 1:2;1:2,5;1:4;1:5;1:10;1:15;1:20;1:25;1:40;1:50;1:75;1:100;1:200; 1:300;1:400;1:500;1:800;1:1000. Масштабы увеличения 2:1;2,5:1;4:1;5:1;10:1;40:1; 50:1;100:1.

Слайд 17

Описание слайда:

Слайд 18

Описание слайда:

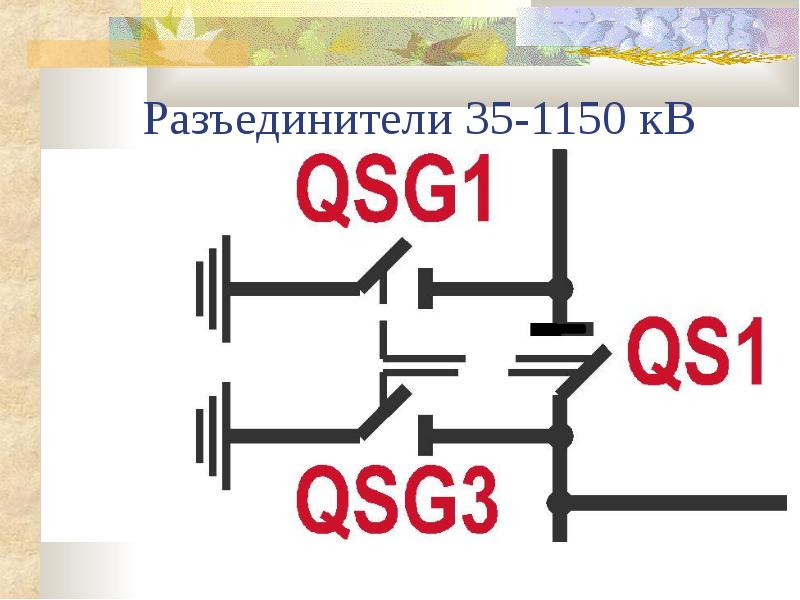

Разъединители 35-1150 кВ

Слайд 19

Описание слайда:

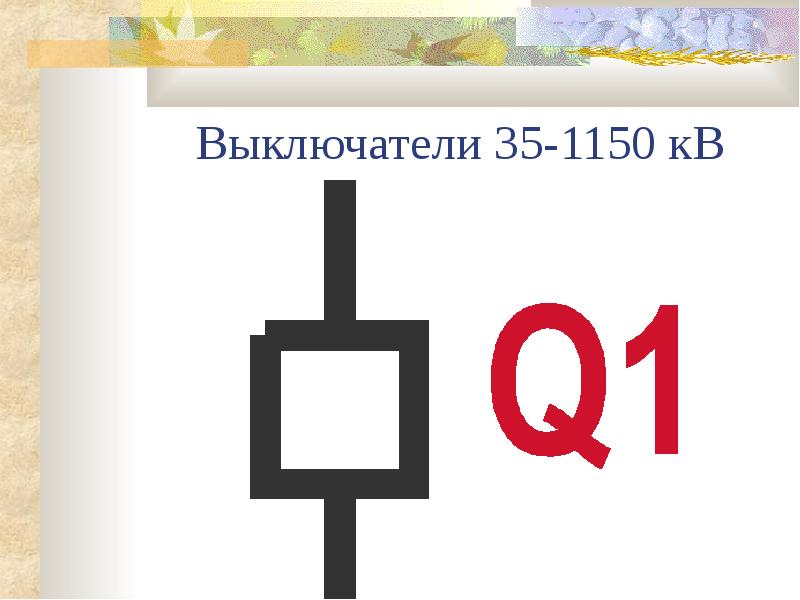

Выключатели 35-1150 кВ

Слайд 20

Описание слайда:

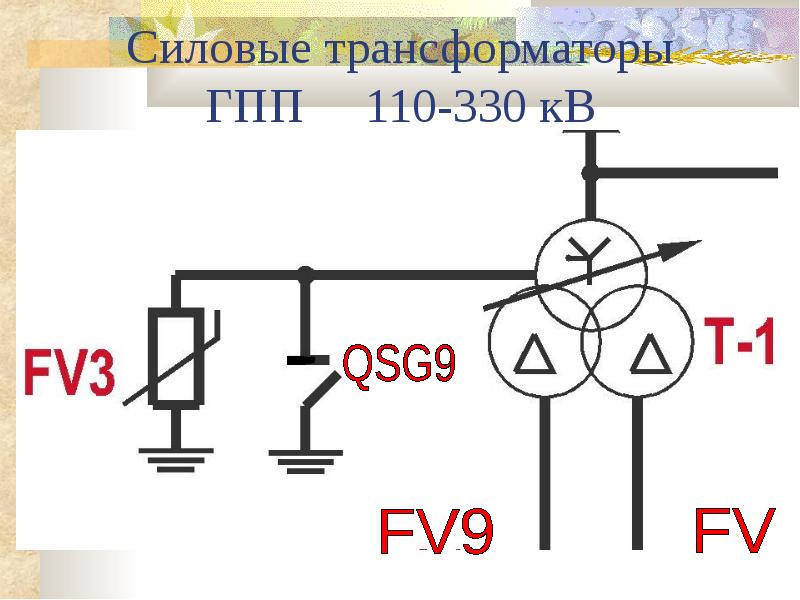

Силовые трансформаторы ГПП 110-330 кВ

Слайд 21

Описание слайда:

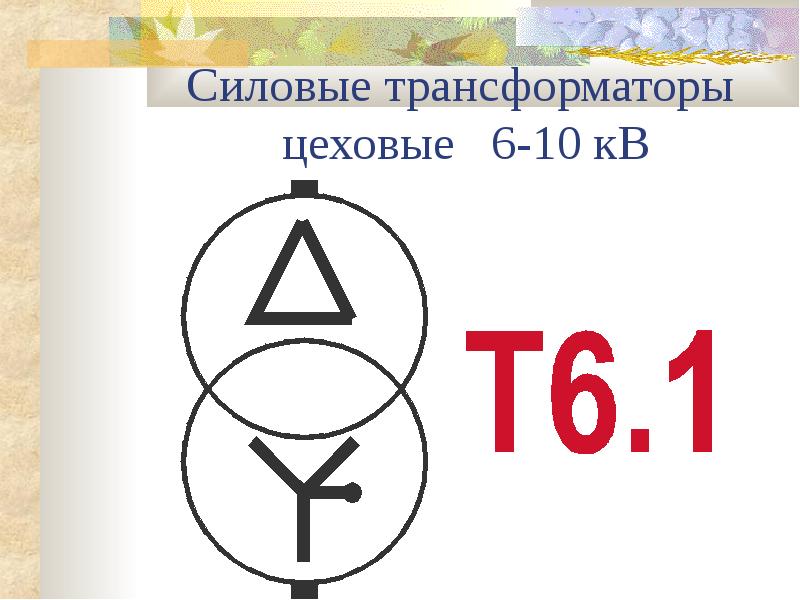

Силовые трансформаторы цеховые 6-10 кВ

Слайд 22

Описание слайда:

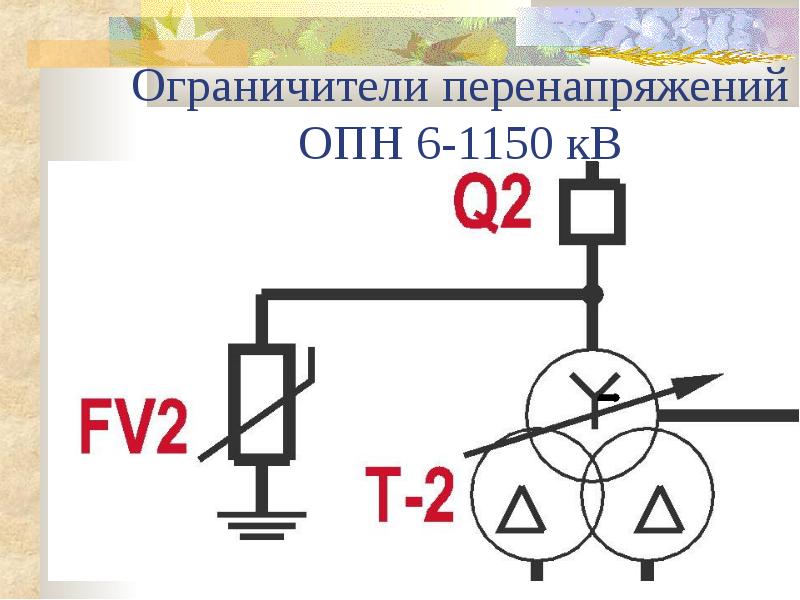

Ограничители перенапряжений ОПН 6-1150 кВ

Слайд 23

Описание слайда:

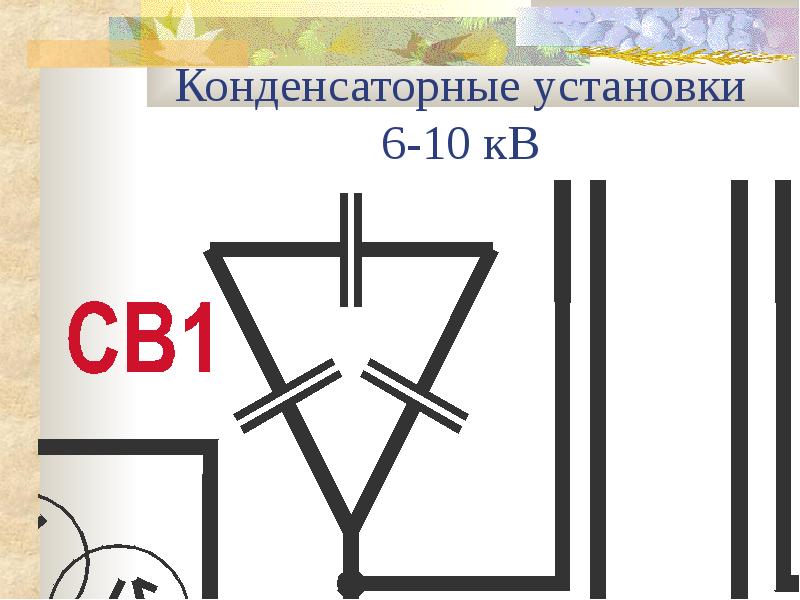

Конденсаторные установки 6-10 кВ

Слайд 24

Описание слайда:

Трансформаторы напряжения 6-330 кВ

Слайд 25

Описание слайда:

Секционный выключатель 6-10 кВ

Слайд 26

Описание слайда:

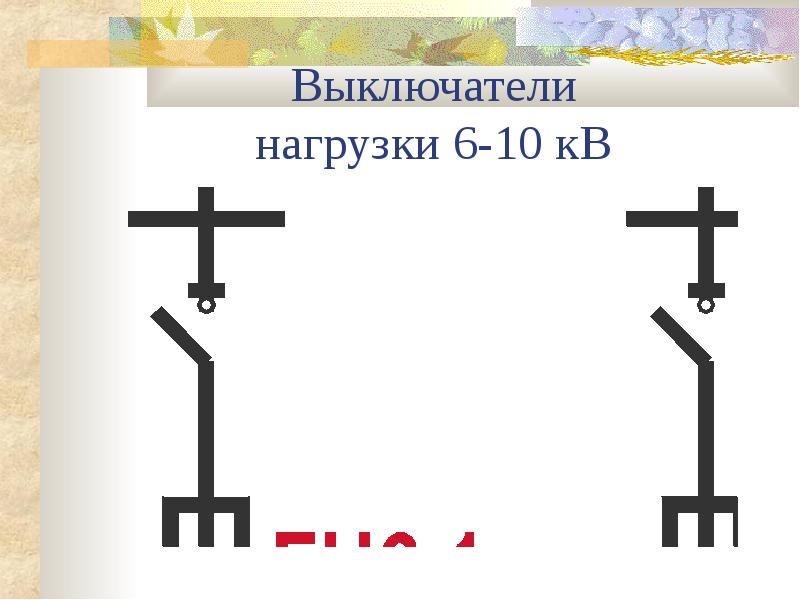

Выключатели нагрузки 6-10 кВ

Слайд 27

Описание слайда:

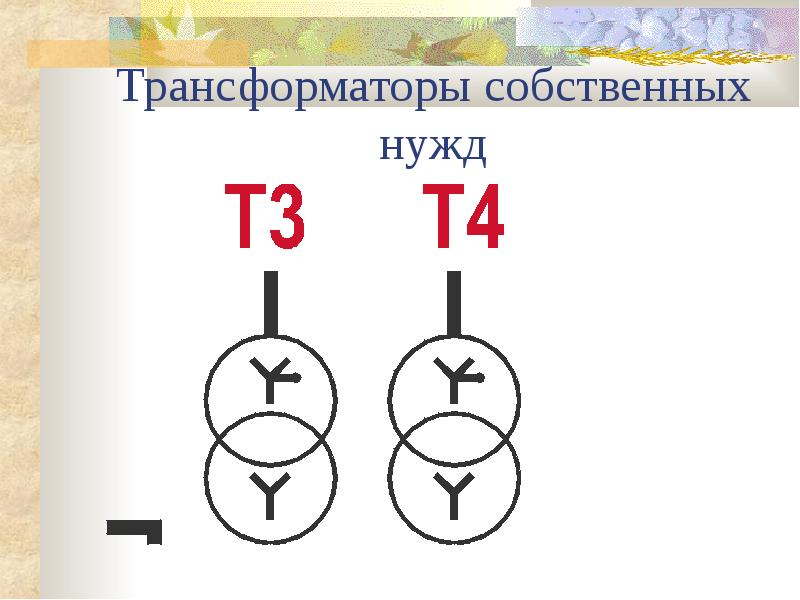

Трансформаторы собственных нужд

Слайд 28

Описание слайда:

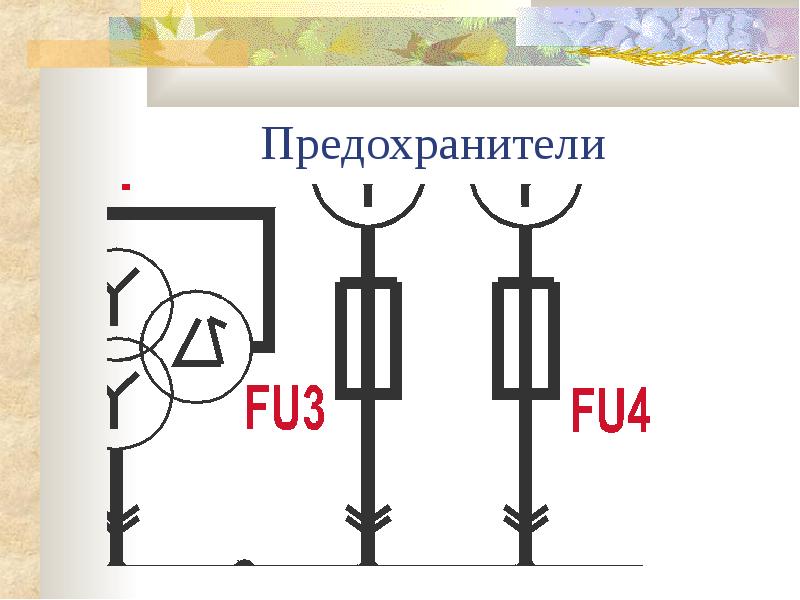

Предохранители

Слайд 29

Описание слайда:

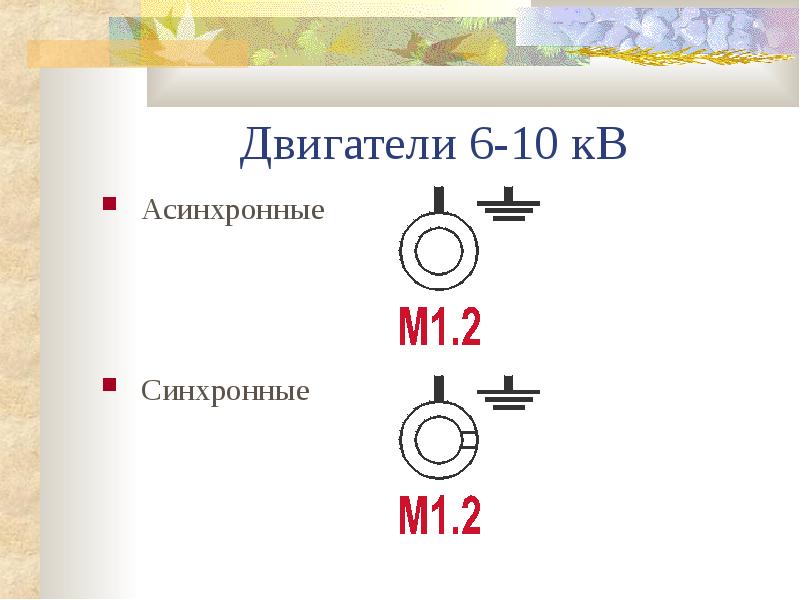

Двигатели 6-10 кВ Асинхронные Синхронные

Слайд 30

Описание слайда:

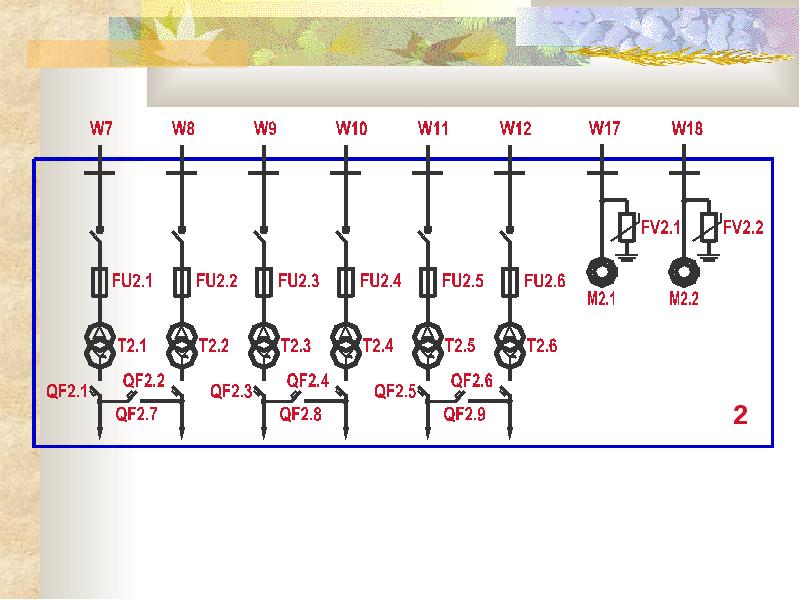

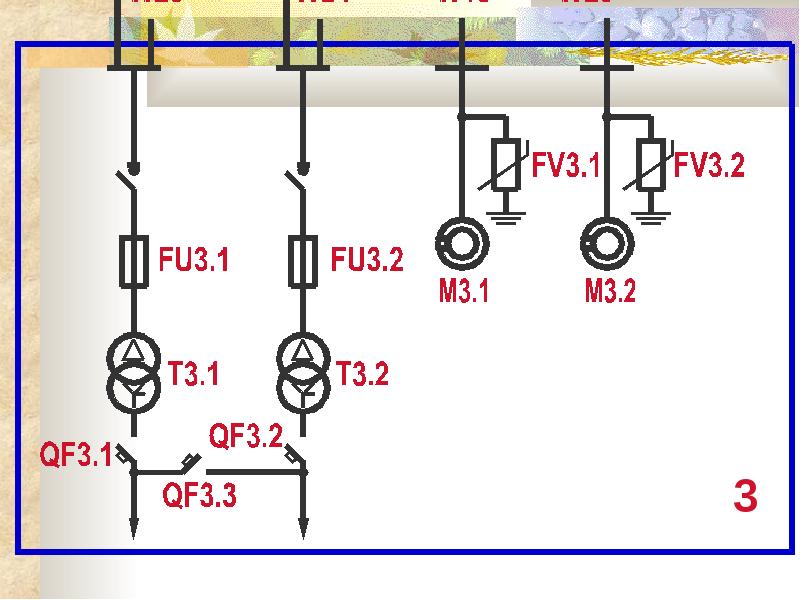

Слайд 31

Описание слайда:

Слайд 32

Описание слайда:

Слайд 33

Описание слайда:

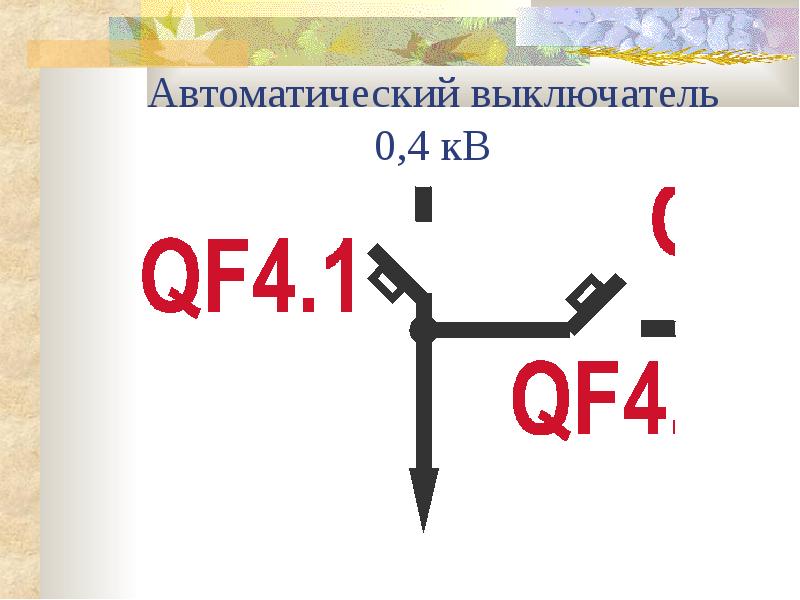

Автоматический выключатель 0,4 кВ

Слайд 34

Описание слайда:

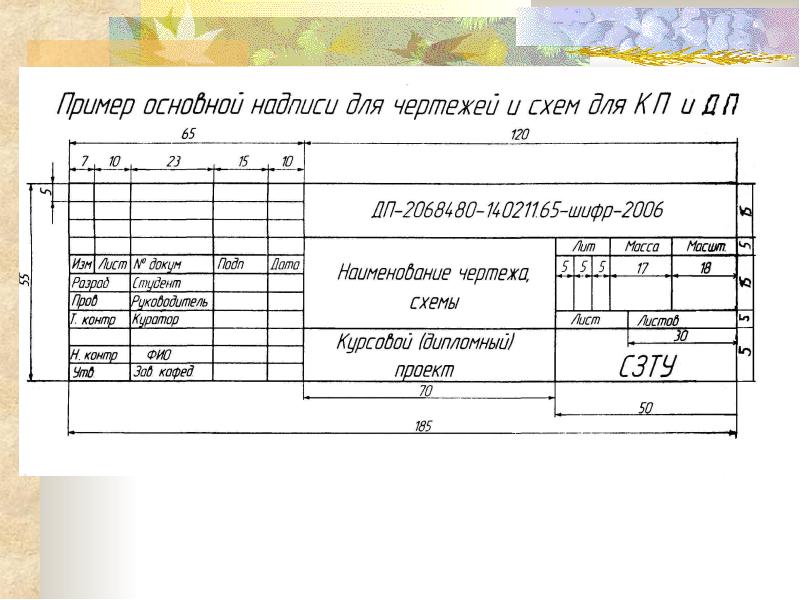

Слайд 35

Описание слайда:

Слайд 36

Описание слайда:

Проектирование систем электроснабжения Должны рассматриваться вопросы перспективы развития энергосистем и систем электроснабжения с учетом сочетания сооружаемых с действующими сетями других классов напряжения

Слайд 37

Описание слайда:

Централизация электроснабжения Обеспечение централизованного электроснабжения всех потребителей электрической энергии независимо от их принадлежности.

Слайд 38

Описание слайда:

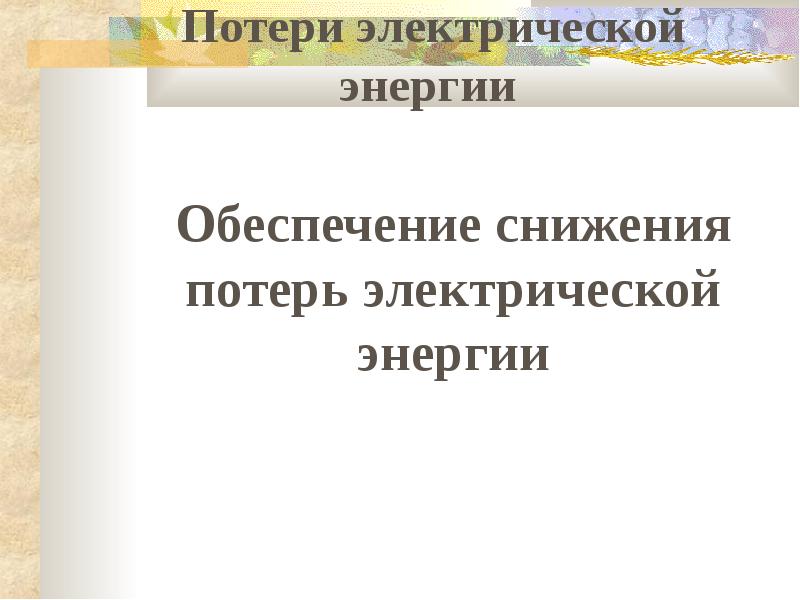

Потери электрической энергии Обеспечение снижения потерь электрической энергии

Слайд 39

Описание слайда:

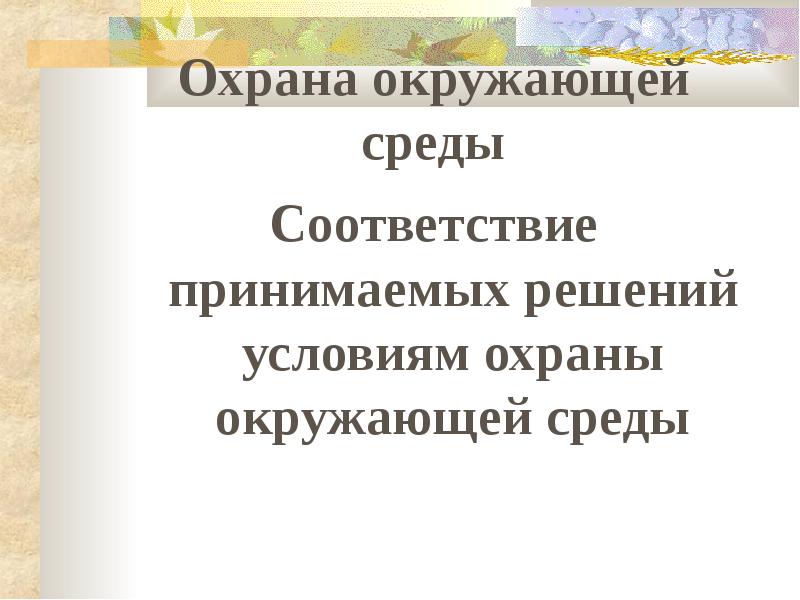

Охрана окружающей среды Соответствие принимаемых решений условиям охраны окружающей среды

Слайд 40

Описание слайда:

Технологическое резервирование Резервирование должно учитывать перегрузочную способность элементов электроустановок

Слайд 41

Описание слайда:

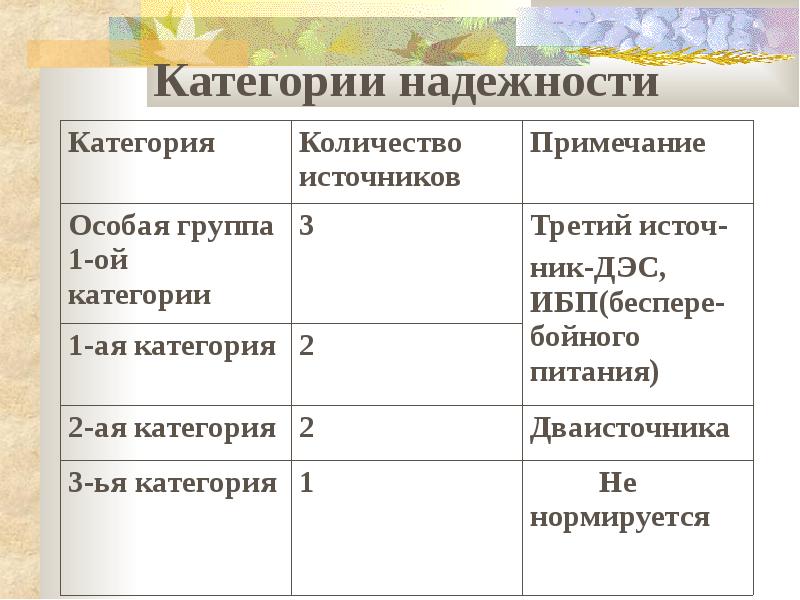

Категории надежности

Слайд 42

Описание слайда:

Слайд 43

Описание слайда:

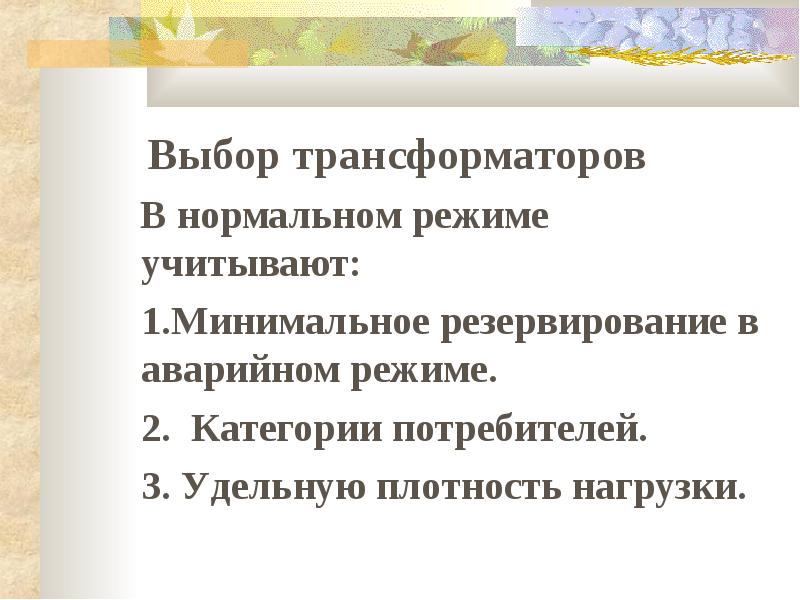

В нормальном режиме учитывают: 1.Минимальное резервирование в аварийном режиме. 2. Категории потребителей. 3. Удельную плотность нагрузки.

Слайд 44

Описание слайда:

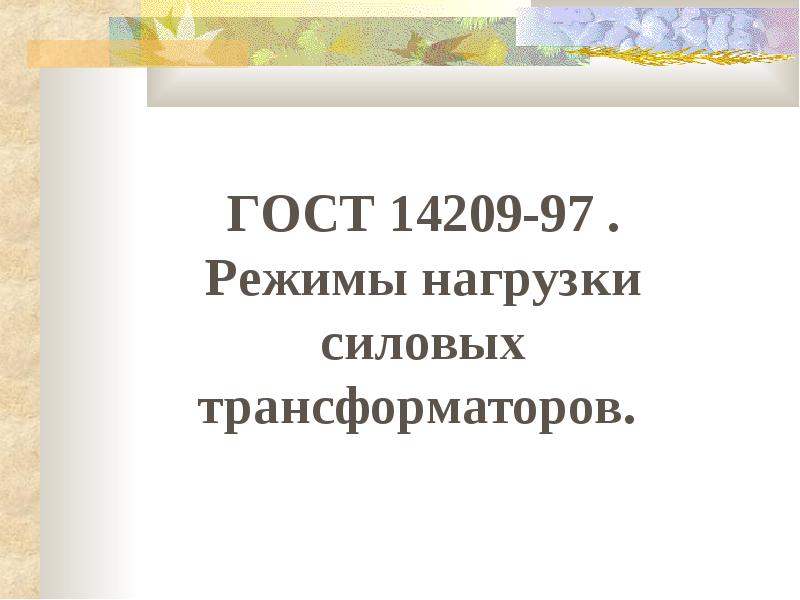

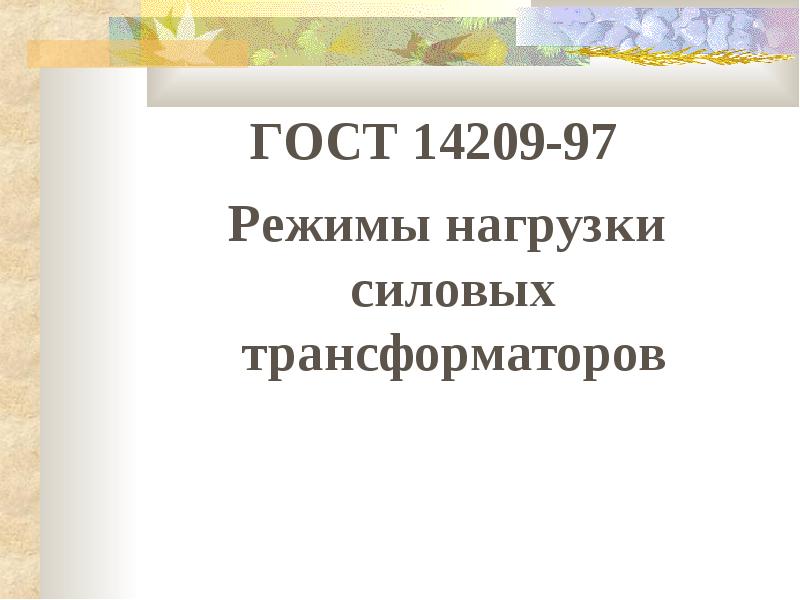

ГОСТ 14209-97 Режимы нагрузки силовых трансформаторов

Слайд 45

Описание слайда:

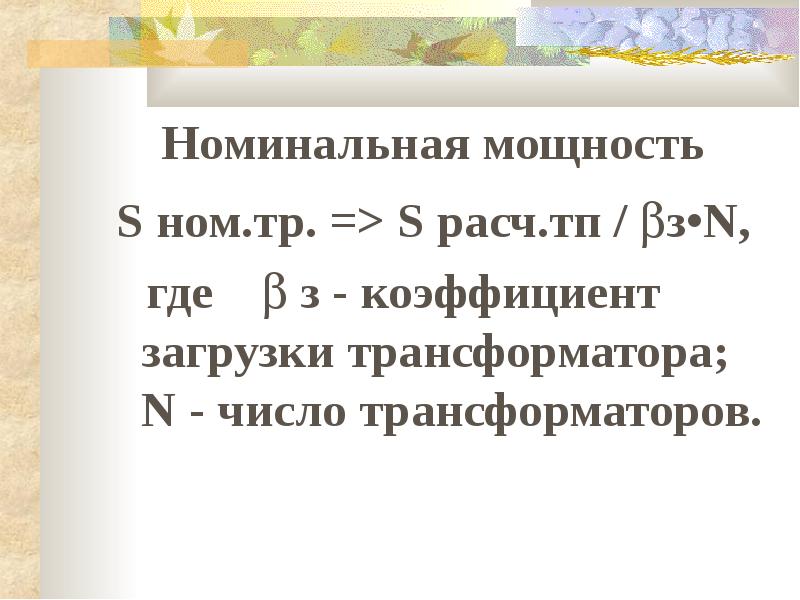

Номинальная мощность S ном.тр. => S расч.тп / з•N, где  з - коэффициент загрузки трансформатора; N - число трансформаторов.

Слайд 46

Описание слайда:

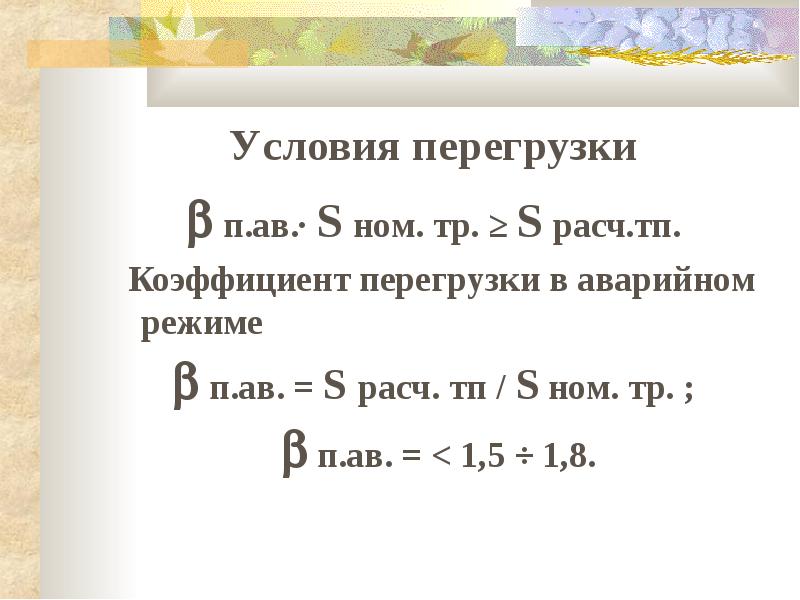

Условия перегрузки  п.ав.· S ном. тр. ≥ S расч.тп. Коэффициент перегрузки в аварийном режиме  п.ав. = S расч. тп / S ном. тр. ;  п.ав. = < 1,5 ÷ 1,8.

Слайд 47

Описание слайда:

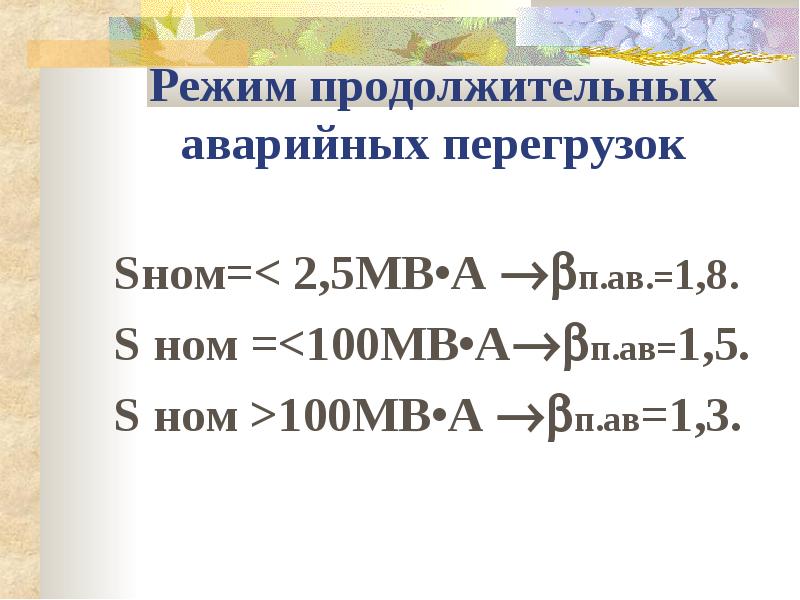

Режим продолжительных аварийных перегрузок Sном=< 2,5МВ•А п.ав.=1,8. S ном =100МВ•А п.ав=1,3.

Слайд 48

Описание слайда:

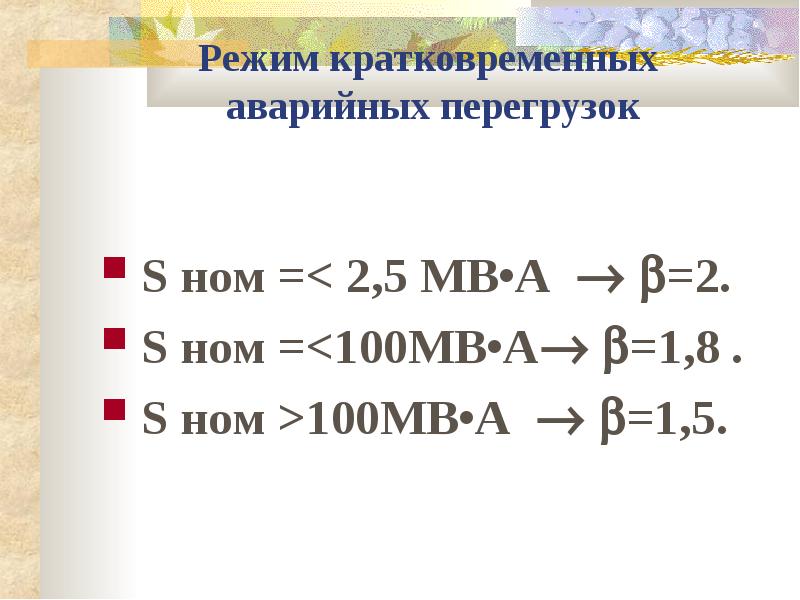

Режим кратковременных аварийных перегрузок S ном =< 2,5 МВ•А  =2. S ном =100МВ•А  =1,5.

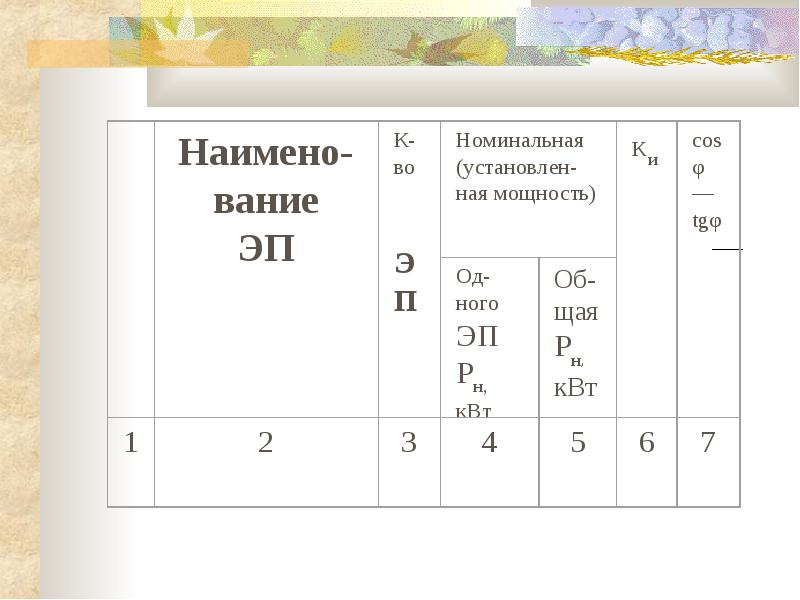

Слайд 49

Описание слайда:

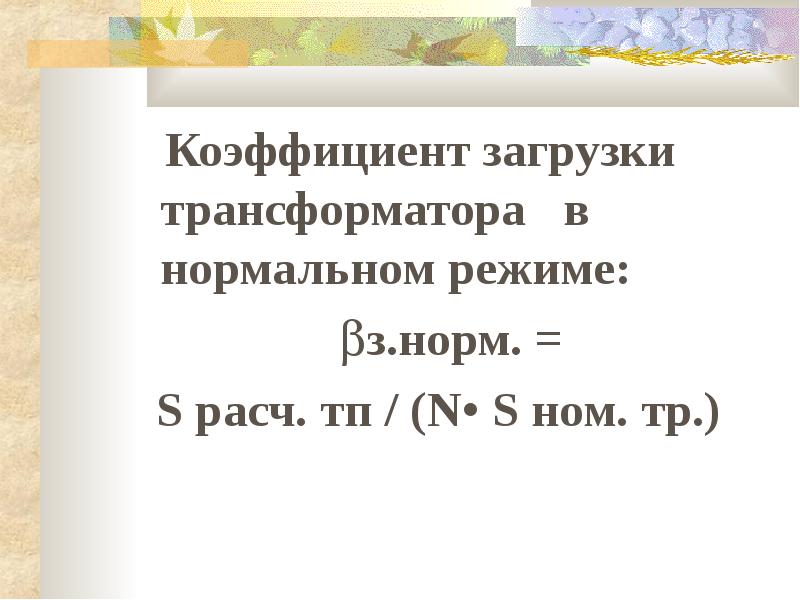

Коэффициент загрузки трансформатора в нормальном режиме: з.норм. = S расч. тп / (N• S ном. тр.)

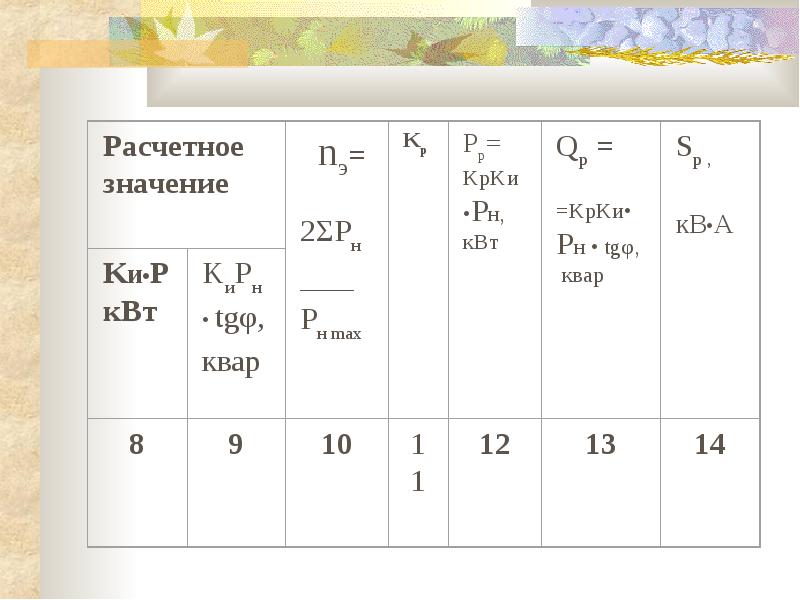

Слайд 50

Описание слайда:

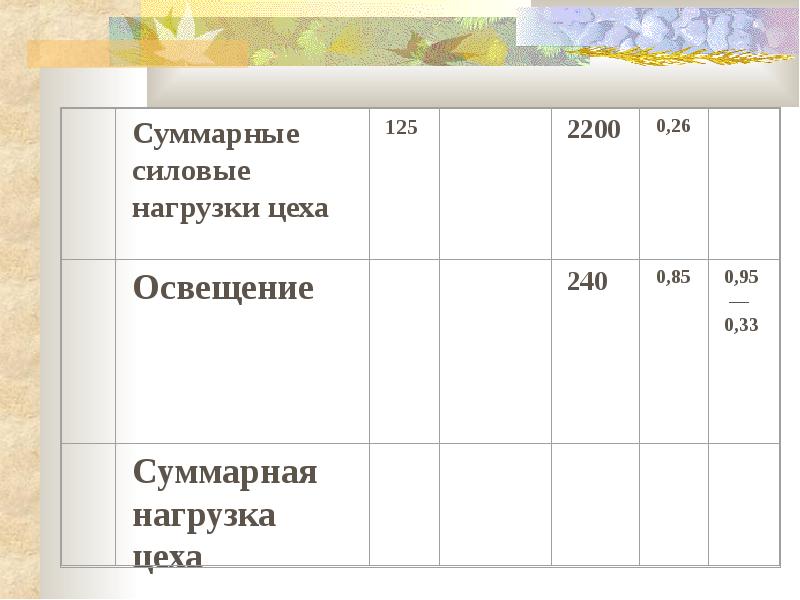

Слайд 51

Описание слайда:

Слайд 52

Описание слайда:

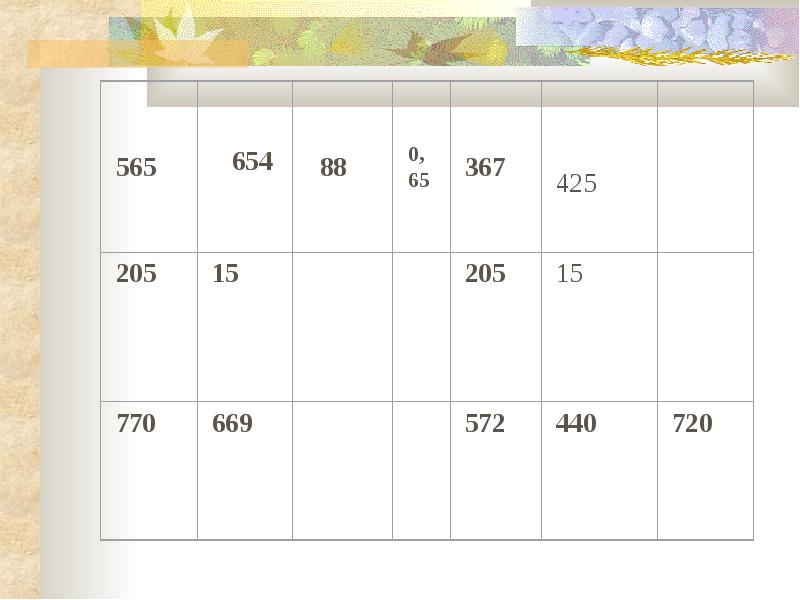

Слайд 53

Описание слайда:

Слайд 54

Описание слайда:

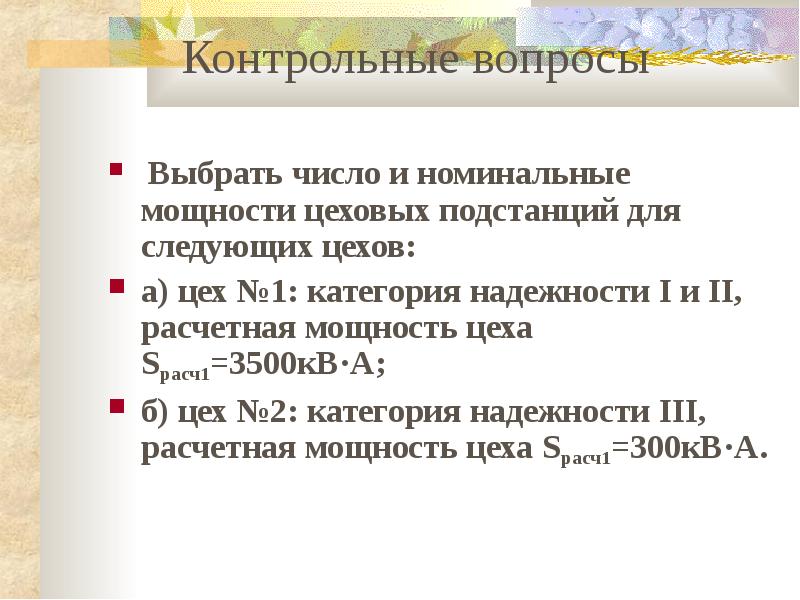

Контрольные вопросы Выбрать число и номинальные мощности цеховых подстанций для следующих цехов: а) цех №1: категория надежности I и II, расчетная мощность цеха Sрасч1=3500кВ·А; б) цех №2: категория надежности III, расчетная мощность цеха Sрасч1=300кВ·А.

Слайд 55

Описание слайда:

Слайд 56

Описание слайда:

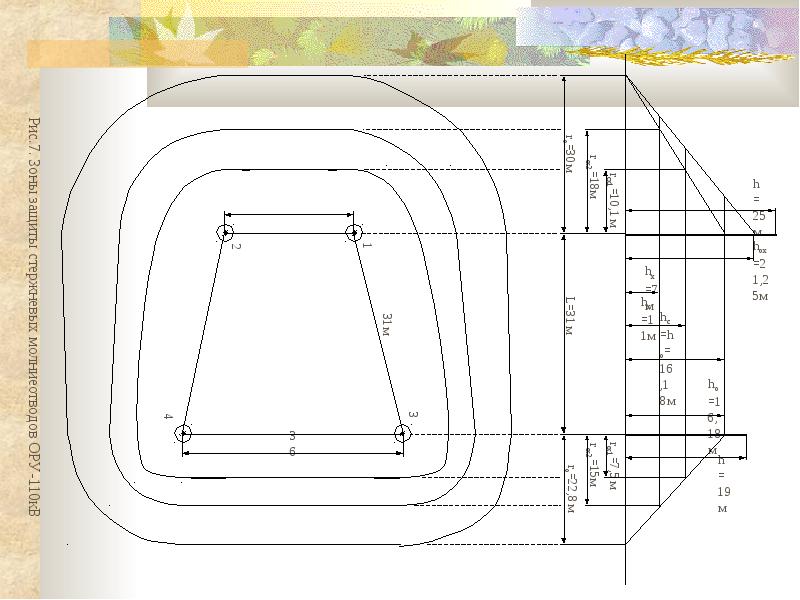

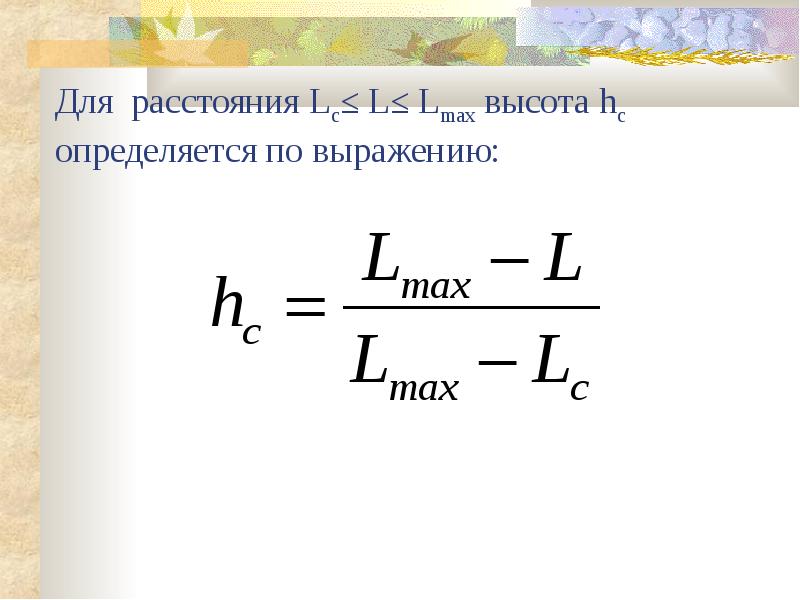

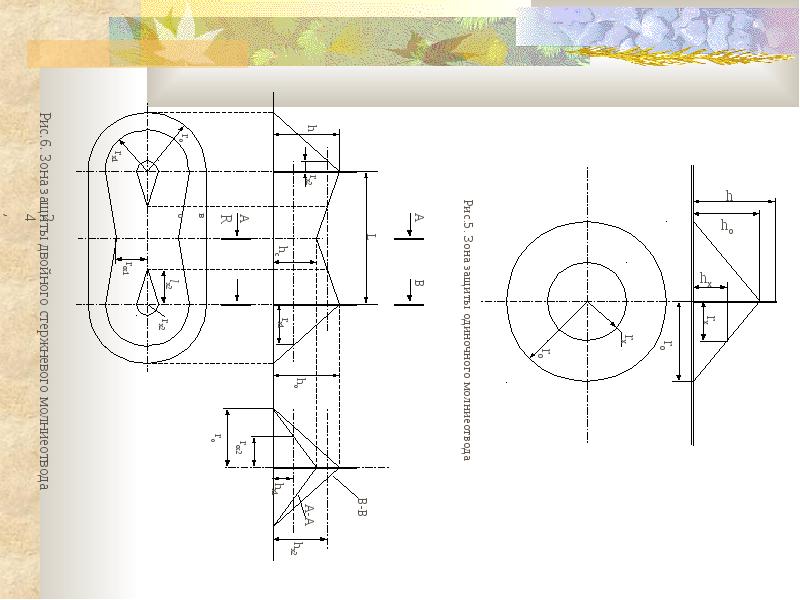

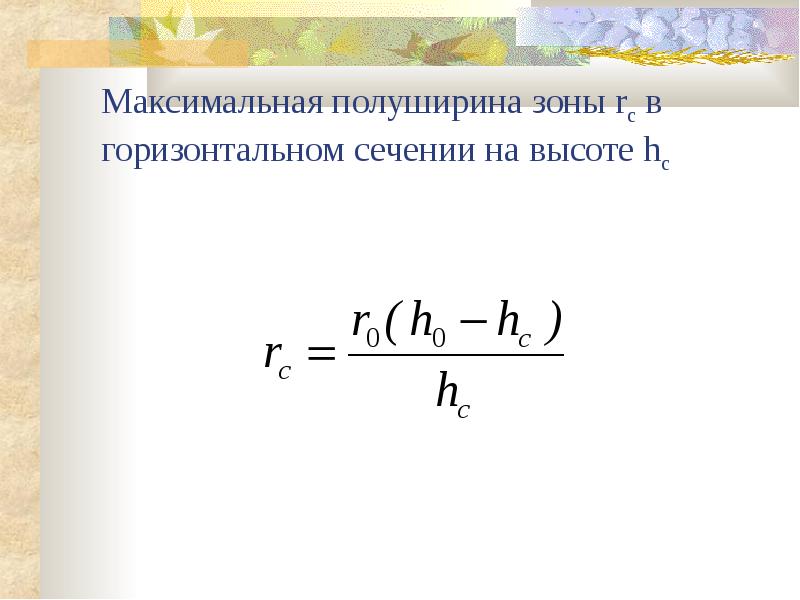

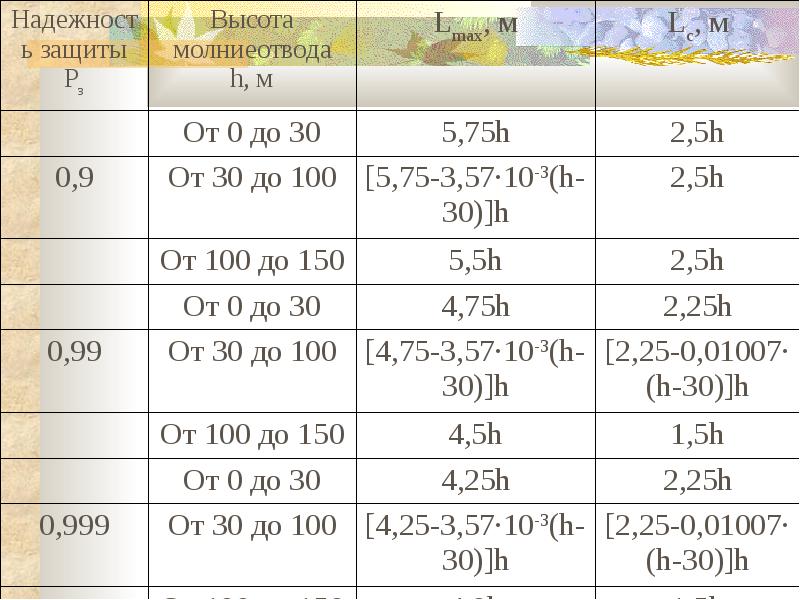

Максимальная полуширина зоны rс в горизонтальном сечении на высоте hc

Слайд 57

Описание слайда:

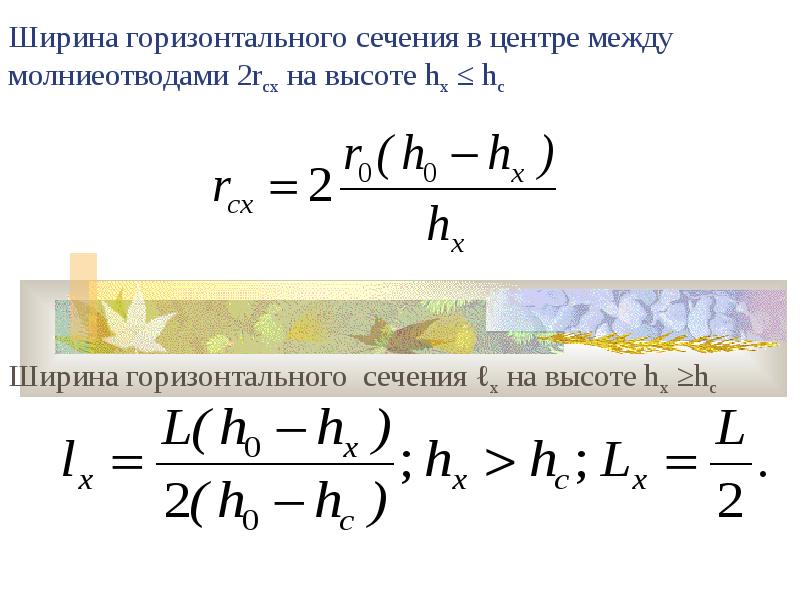

Ширина горизонтального сечения в центре между молниеотводами 2rсх на высоте hx ≤ hc Ширина горизонтального сечения ℓх на высоте hх ≥hс

Слайд 58

Описание слайда:

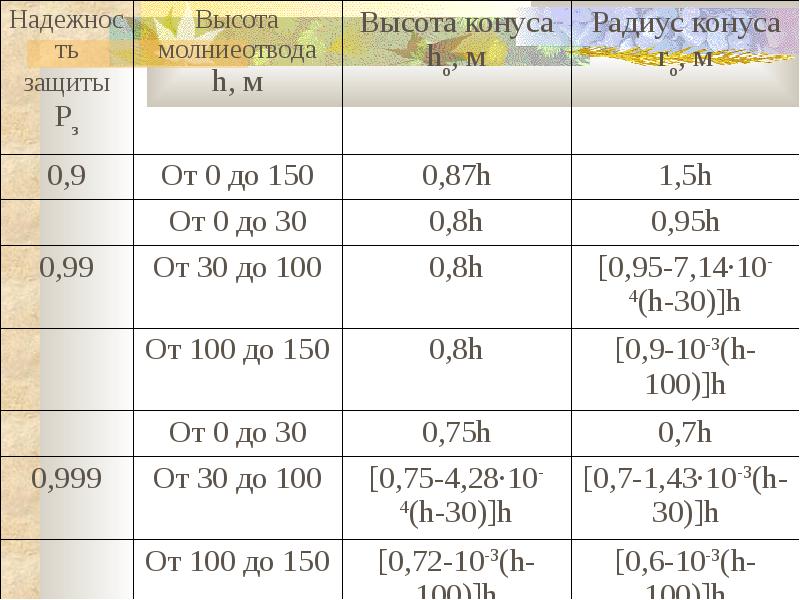

Для расстояния Lc≤ L≤ Lmax высота hc определяется по выражению:

Слайд 59

Описание слайда:

Слайд 60

Описание слайда:

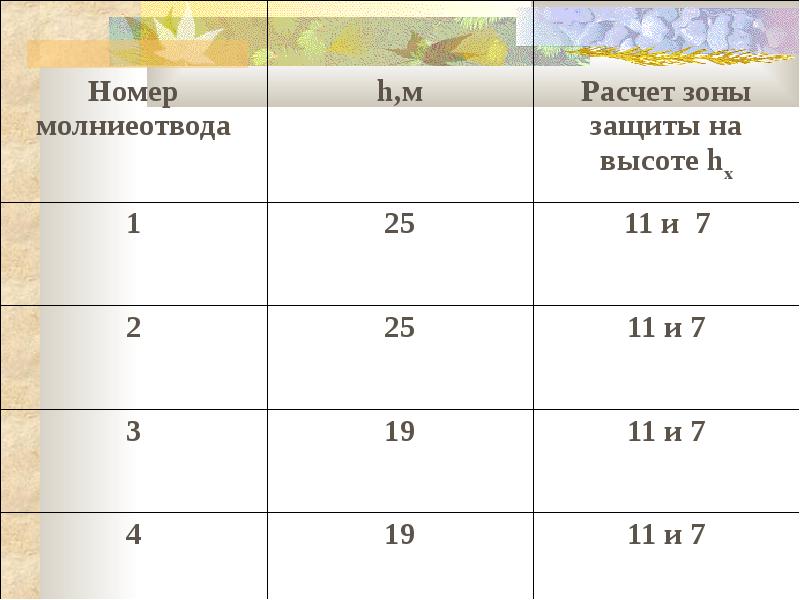

Слайд 61

Описание слайда:

Слайд 62

Описание слайда:

Слайд 63

Описание слайда:

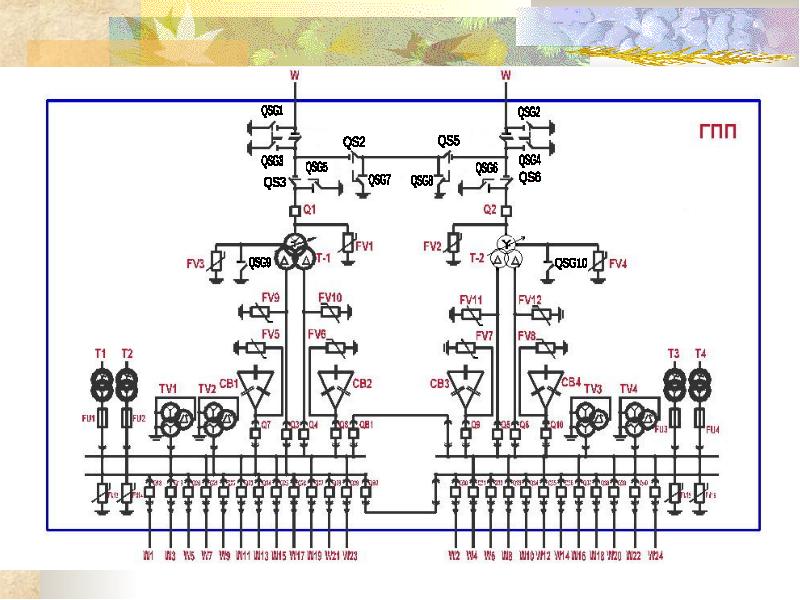

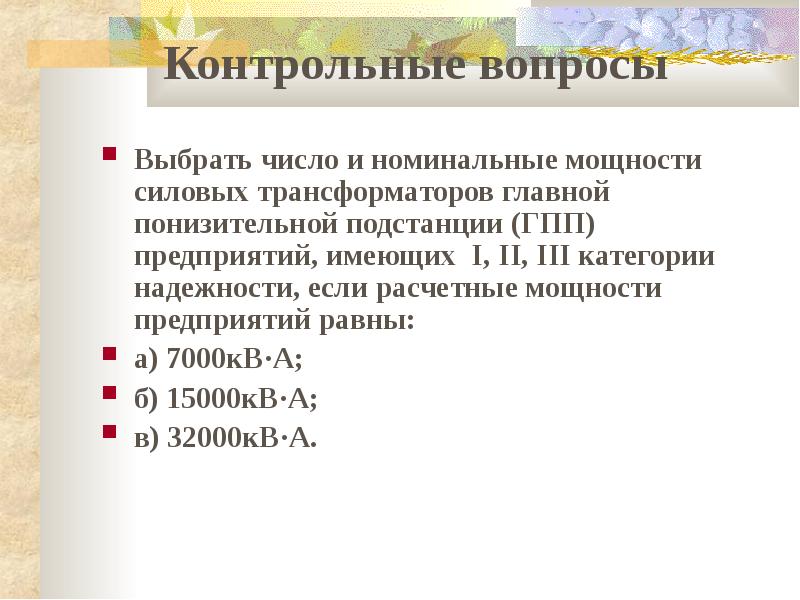

Контрольные вопросы Выбрать число и номинальные мощности силовых трансформаторов главной понизительной подстанции (ГПП) предприятий, имеющих I, II, III категории надежности, если расчетные мощности предприятий равны: а) 7000кВ·А; б) 15000кВ·А; в) 32000кВ·А.

Слайд 64

Описание слайда:

Климатические исполнения ГОСТ 15150 Для макроклиматического района с умеренным климатом У Для макроклиматических районов с умеренным и холодным климатом УХЛ

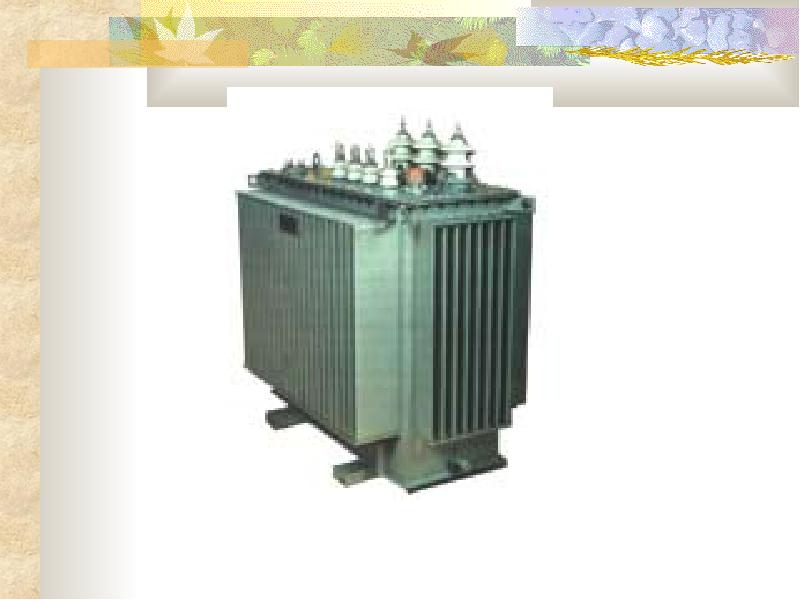

Слайд 65

Описание слайда:

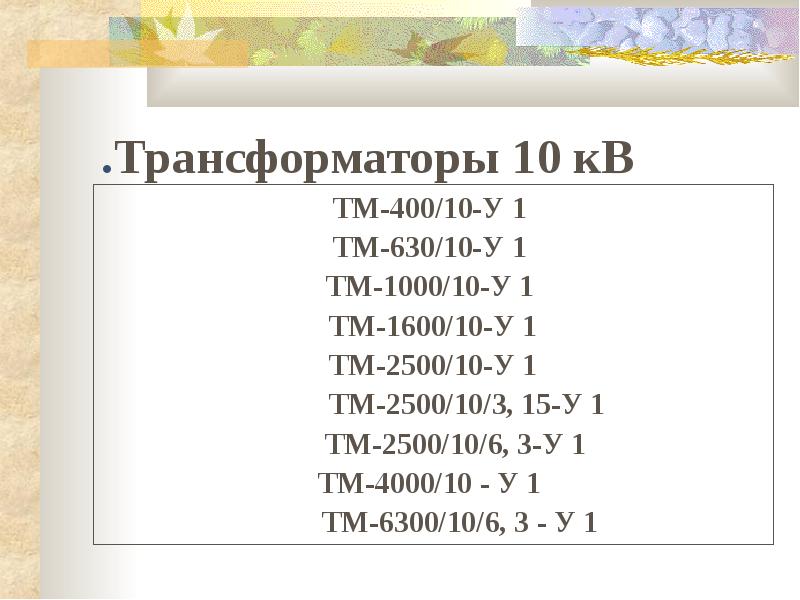

.Трансформаторы 10 кВ ТМ-400/10-У 1 ТМ-630/10-У 1 ТМ-1000/10-У 1 ТМ-1600/10-У 1 ТМ-2500/10-У 1 ТМ-2500/10/3, 15-У 1 ТМ-2500/10/6, 3-У 1 ТМ-4000/10 - У 1 ТМ-6300/10/6, 3 - У 1

Слайд 66

Описание слайда:

Слайд 67

Описание слайда:

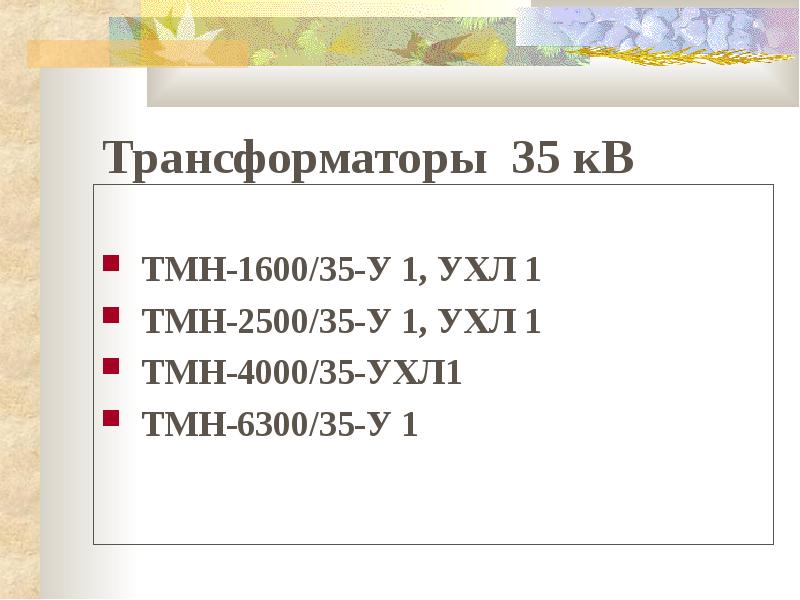

Трансформаторы 35 кВ ТМН-1600/35-У 1, УХЛ 1 ТМН-2500/35-У 1, УХЛ 1 ТМН-4000/35-УХЛ1 ТМН-6300/35-У 1

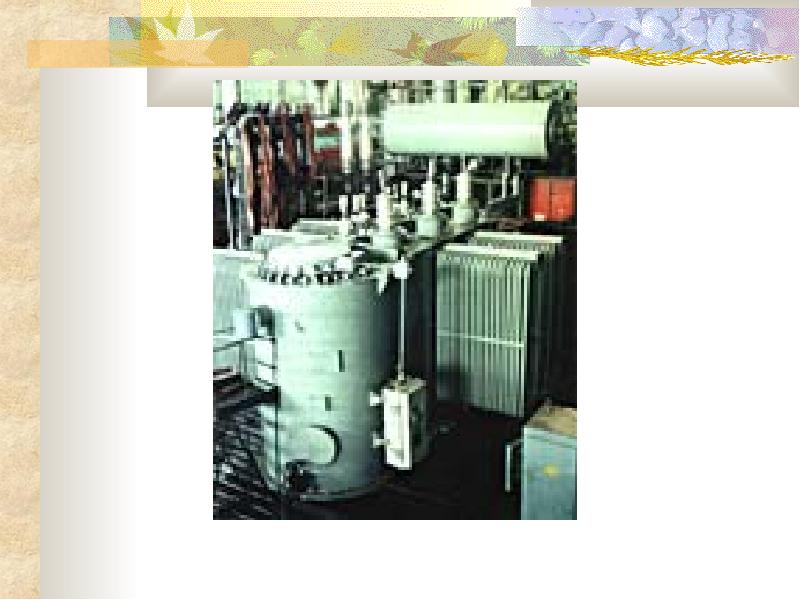

Слайд 68

Описание слайда:

Слайд 69

Описание слайда:

Трансформаторы 35 кВ ТД-10000/35 ТДЦ-80000/35 ТДНС-10000/35 - У 1 ТДНС-10000/35 -УХЛ 1 ТДНС-16000/20 - У 1 ТДНС-16000/35 - У 1 ТДНС-16000/35 -УХЛ 1 ТРДНС-25000/35 - У 1 ТРДНС-32000/35 - У 1 ТРДНС-40000/35 - У 1

Слайд 70

Описание слайда:

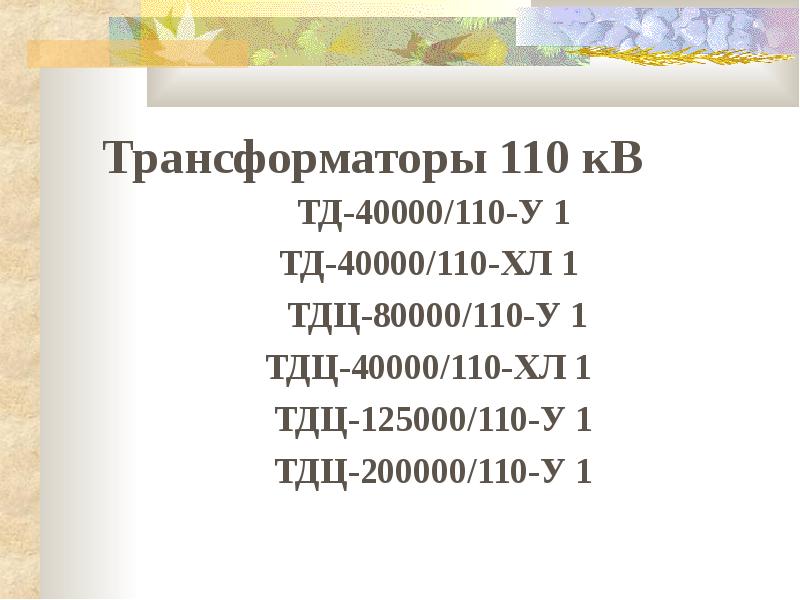

Трансформаторы 110 кВ ТД-40000/110-У 1 ТД-40000/110-ХЛ 1 ТДЦ-80000/110-У 1 ТДЦ-40000/110-ХЛ 1 ТДЦ-125000/110-У 1 ТДЦ-200000/110-У 1

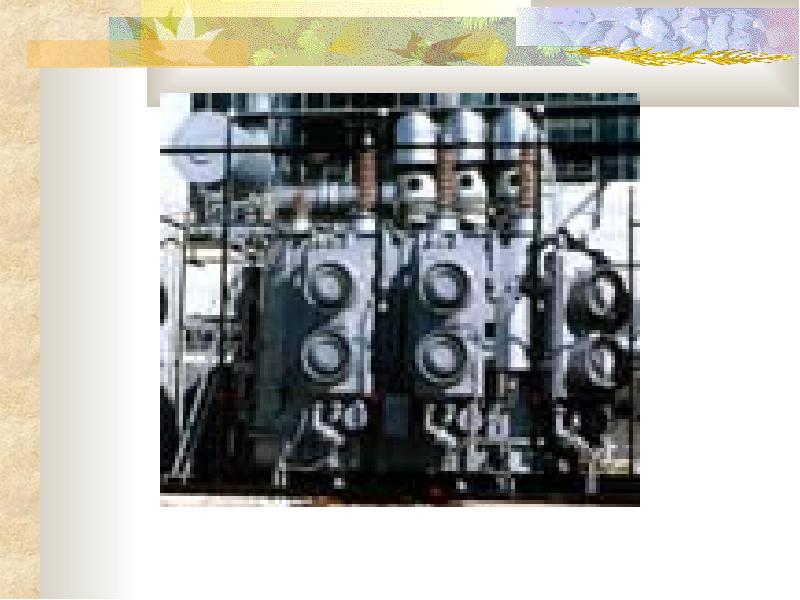

Слайд 71

Описание слайда:

Слайд 72

Описание слайда:

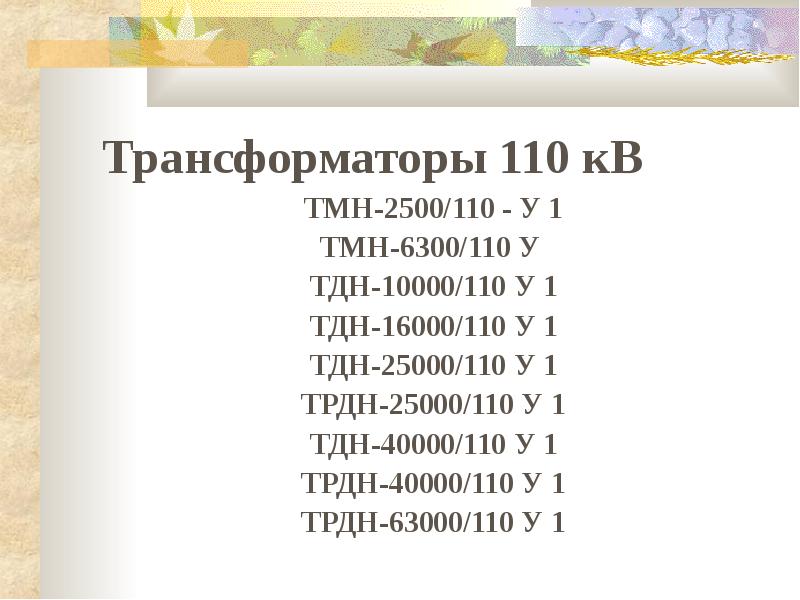

Трансформаторы 110 кВ ТМН-2500/110 - У 1 ТМН-6300/110 У ТДН-10000/110 У 1 ТДН-16000/110 У 1 ТДН-25000/110 У 1 ТРДН-25000/110 У 1 ТДН-40000/110 У 1 ТРДН-40000/110 У 1 ТРДН-63000/110 У 1

Слайд 73

Описание слайда:

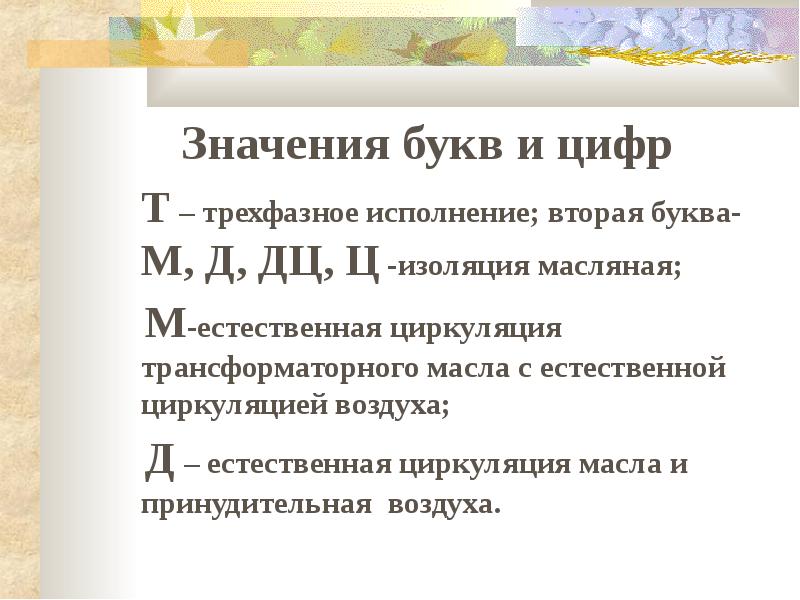

Значения букв и цифр Т – трехфазное исполнение; вторая буква- М, Д, ДЦ, Ц -изоляция масляная; М-естественная циркуляция трансформаторного масла с естественной циркуляцией воздуха; Д – естественная циркуляция масла и принудительная воздуха.

Слайд 74

Описание слайда:

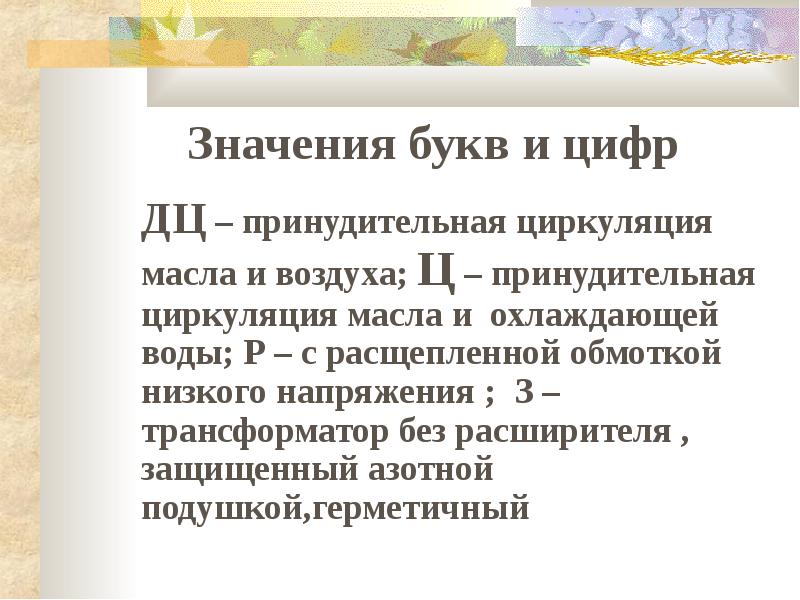

Значения букв и цифр ДЦ – принудительная циркуляция масла и воздуха; Ц – принудительная циркуляция масла и охлаждающей воды; Р – с расщепленной обмоткой низкого напряжения ; З – трансформатор без расширителя , защищенный азотной подушкой,герметичный

Слайд 75

Описание слайда:

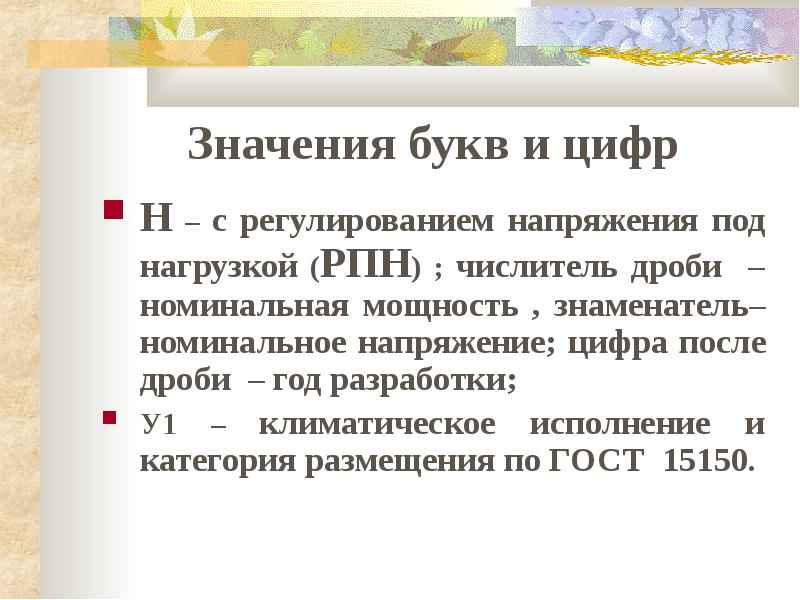

Значения букв и цифр Н – с регулированием напряжения под нагрузкой (РПН) ; числитель дроби – номинальная мощность , знаменатель– номинальное напряжение; цифра после дроби – год разработки; У1 – климатическое исполнение и категория размещения по ГОСТ 15150.

Слайд 76

Описание слайда:

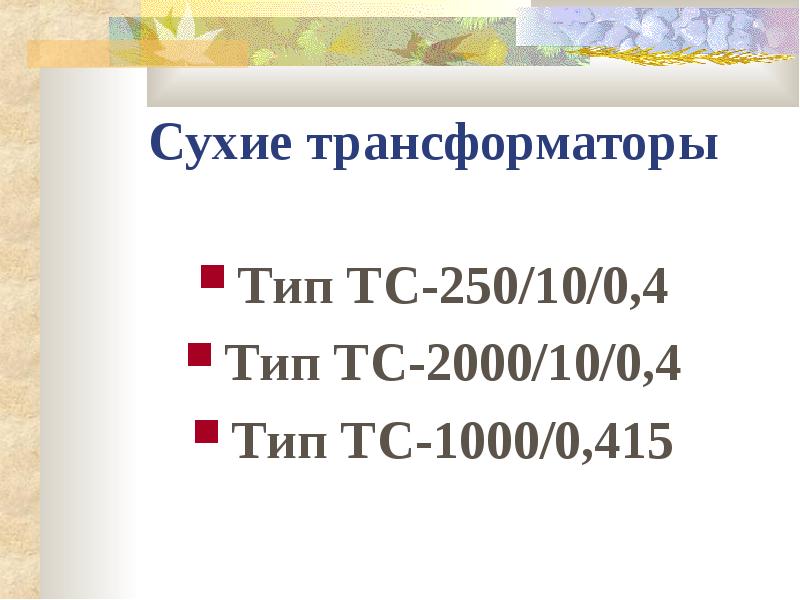

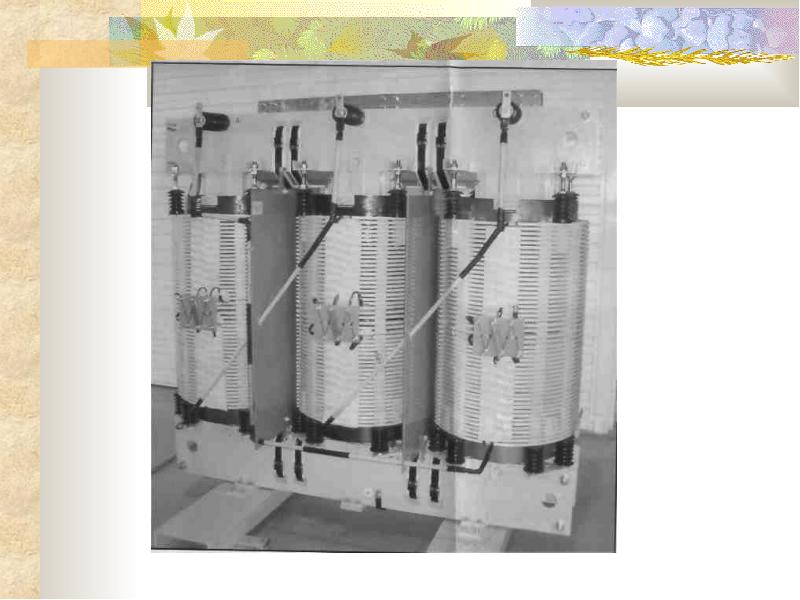

Сухие трансформаторы Тип ТС-250/10/0,4 Тип ТС-2000/10/0,4 Тип ТС-1000/0,415

Слайд 77

Описание слайда:

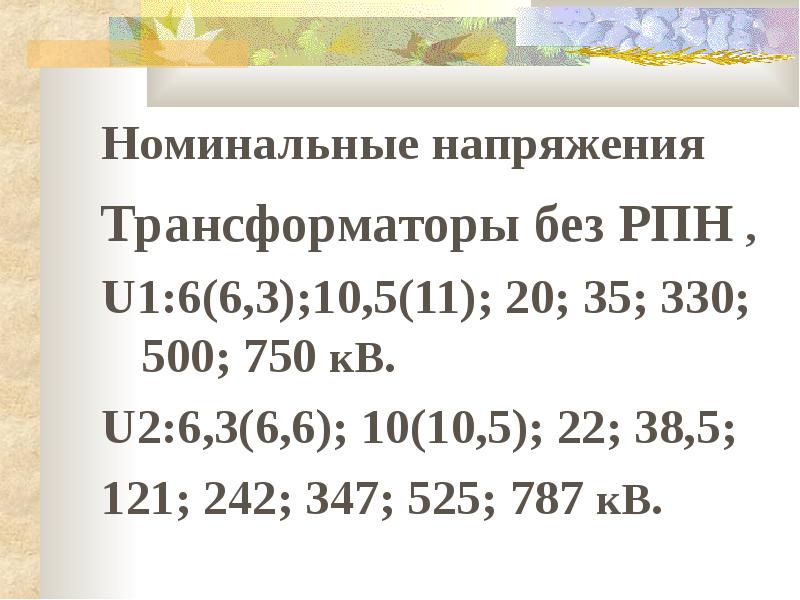

Слайд 78

Описание слайда:

Номинальные напряжения Трансформаторы без РПН , U1:6(6,3);10,5(11); 20; 35; 330; 500; 750 кВ. U2:6,3(6,6); 10(10,5); 22; 38,5; 121; 242; 347; 525; 787 кВ.

Слайд 79

Описание слайда:

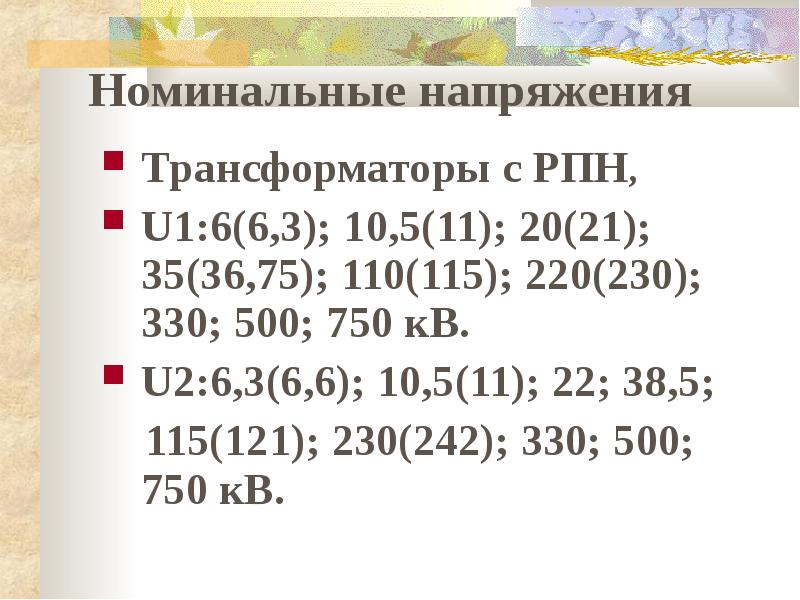

Номинальные напряжения Трансформаторы с РПН, U1:6(6,3); 10,5(11); 20(21); 35(36,75); 110(115); 220(230); 330; 500; 750 кВ. U2:6,3(6,6); 10,5(11); 22; 38,5; 115(121); 230(242); 330; 500; 750 кВ.

Слайд 80

Описание слайда:

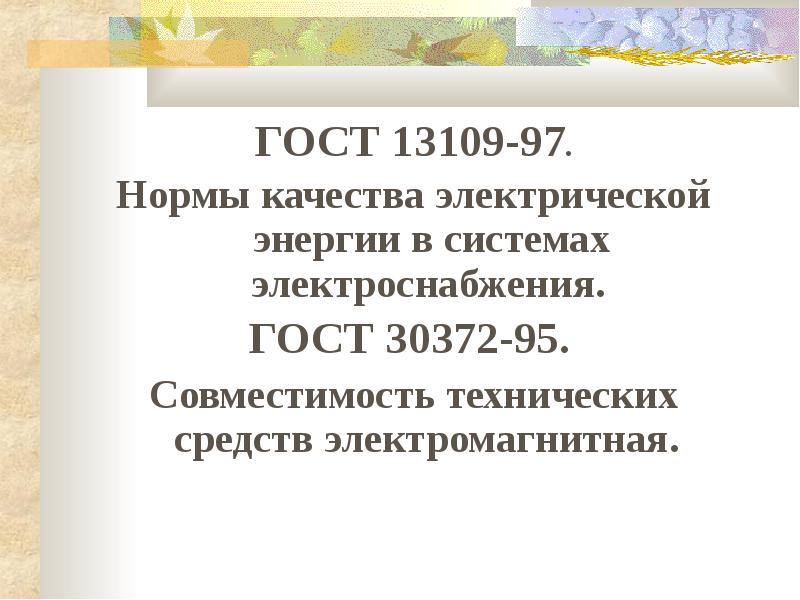

ГОСТ 13109-97. Нормы качества электрической энергии в системах электроснабжения. ГОСТ 30372-95. Совместимость технических средств электромагнитная.

Слайд 81

Описание слайда:

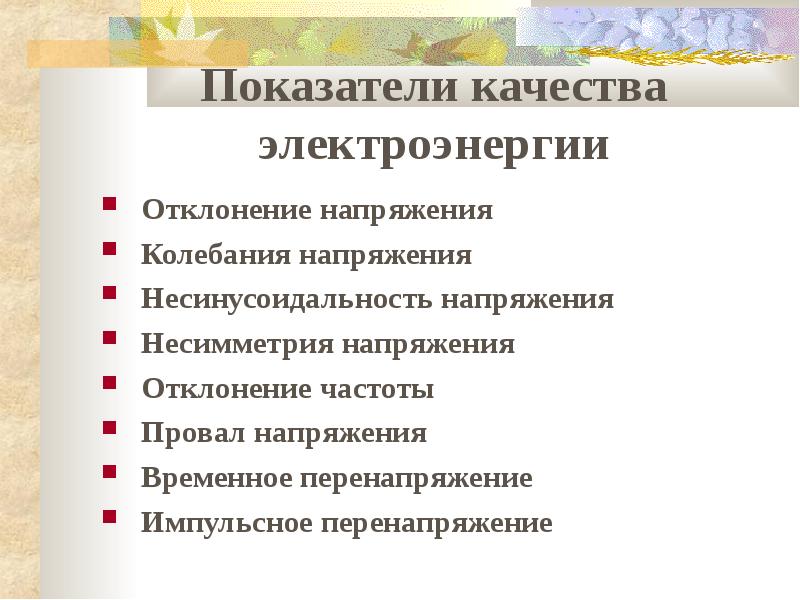

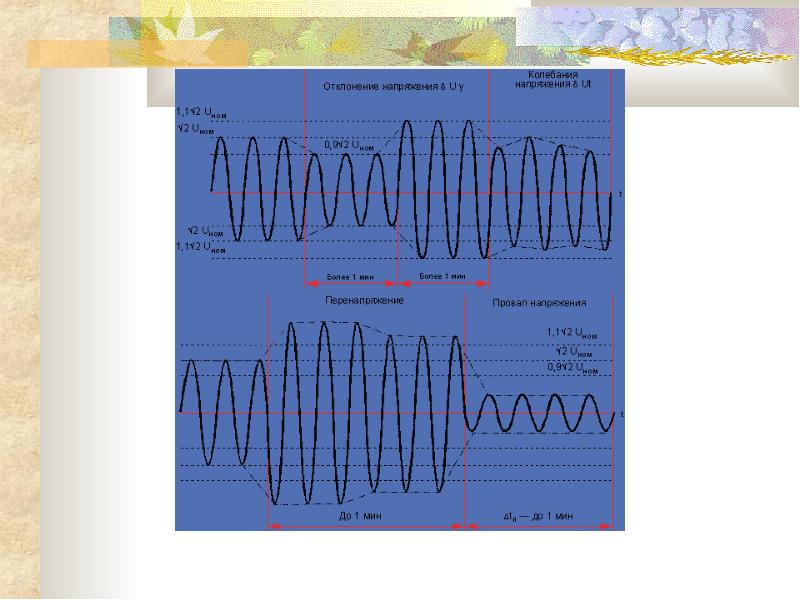

Показатели качества электроэнергии Отклонение напряжения Колебания напряжения Несинусоидальность напряжения Несимметрия напряжения Отклонение частоты Провал напряжения Временное перенапряжение Импульсное перенапряжение

Слайд 82

Описание слайда:

Слайд 83

Описание слайда:

Слайд 84

Описание слайда:

Слайд 85

Описание слайда:

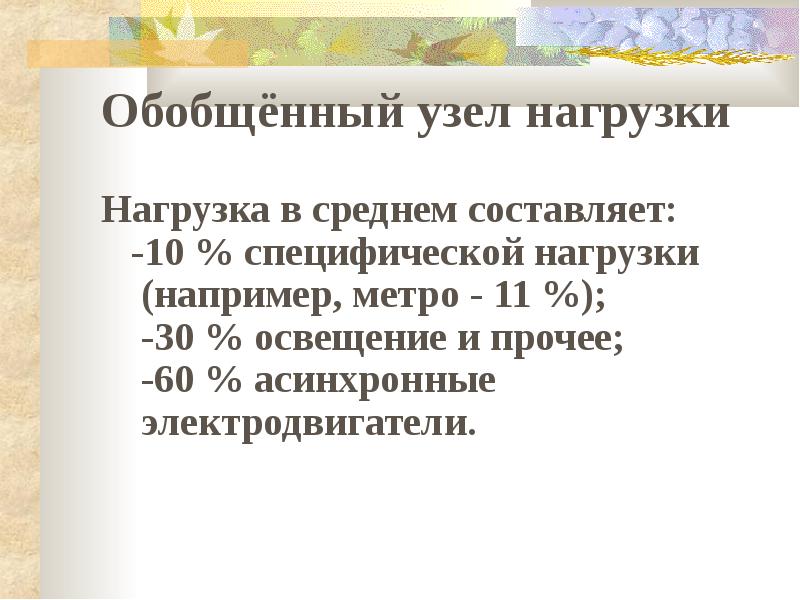

Обобщённый узел нагрузки Нагрузка в среднем составляет: -10 % специфической нагрузки (например, метро - 11 %); -30 % освещение и прочее; -60 % асинхронные электродвигатели.

Слайд 86

Описание слайда:

Отклонение напряжения Нормально и предельно допустимые значения δUy нop= ± 5 °/о UHOM..сети; δUy пред= ± 1 О °/о UHOM..сети. Виновники ухудшения КЭ – энергоснабжающая организация.

Слайд 87

Описание слайда:

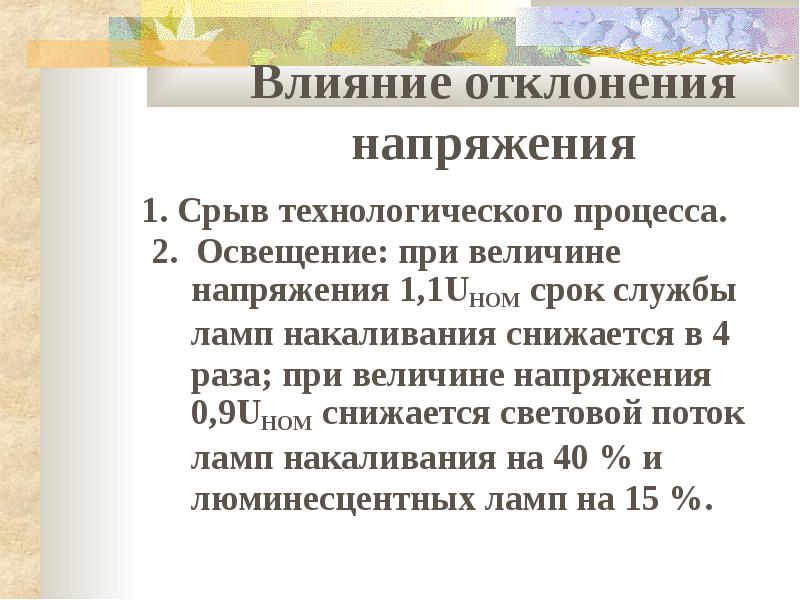

Влияние отклонения напряжения 1. Срыв технологического процесса. 2. Освещение: при величине напряжения 1,1UHOM срок службы ламп накаливания снижается в 4 раза; при величине напряжения 0,9UHOM снижается световой поток ламп накаливания на 40 % и люминесцентных ламп на 15 %.

Слайд 88

Описание слайда:

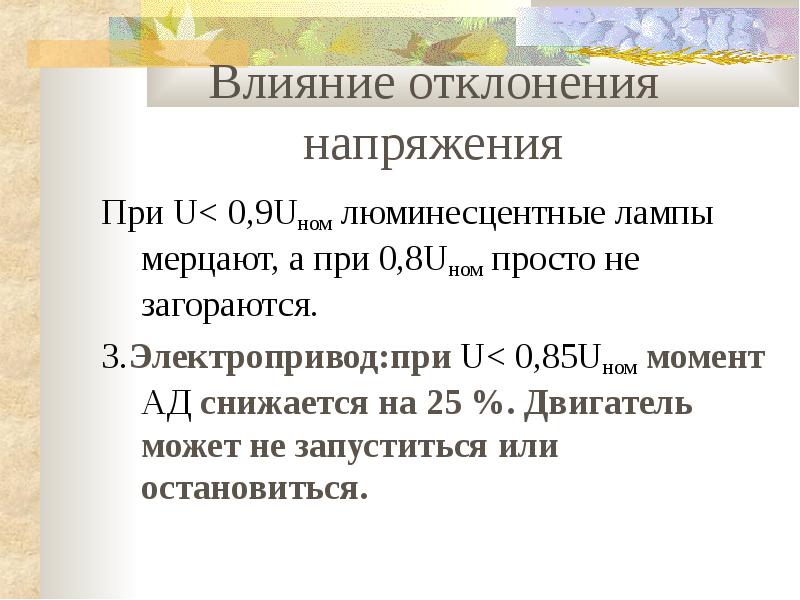

Влияние отклонения напряжения При U< 0,9Uном люминесцентные лампы мерцают, а при 0,8Uном просто не загораются. 3.Электропривод:при U< 0,85Uном момент АД снижается на 25 %. Двигатель может не запуститься или остановиться.

Слайд 89

Описание слайда:

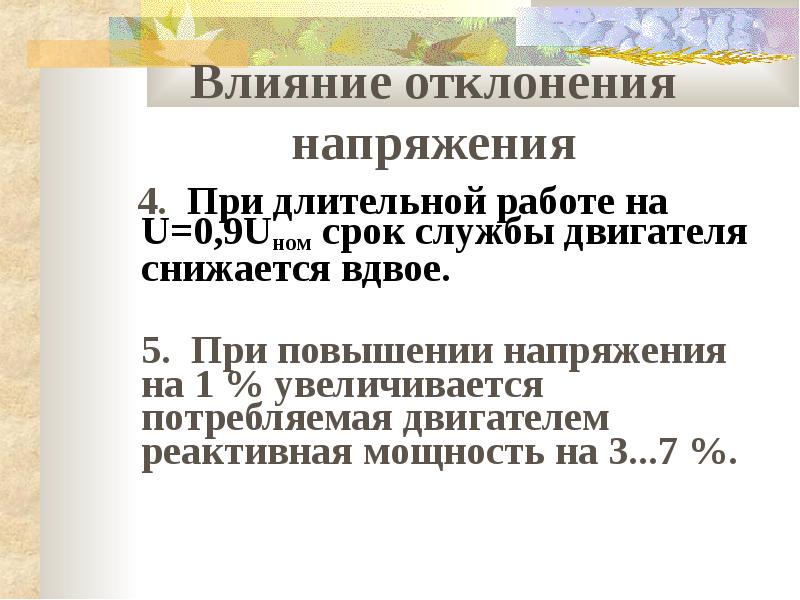

Влияние отклонения напряжения 4. При длительной работе на U=0,9Uном срок службы двигателя снижается вдвое. 5. При повышении напряжения на 1 % увеличивается потребляемая двигателем реактивная мощность на 3...7 %.

Слайд 90

Описание слайда:

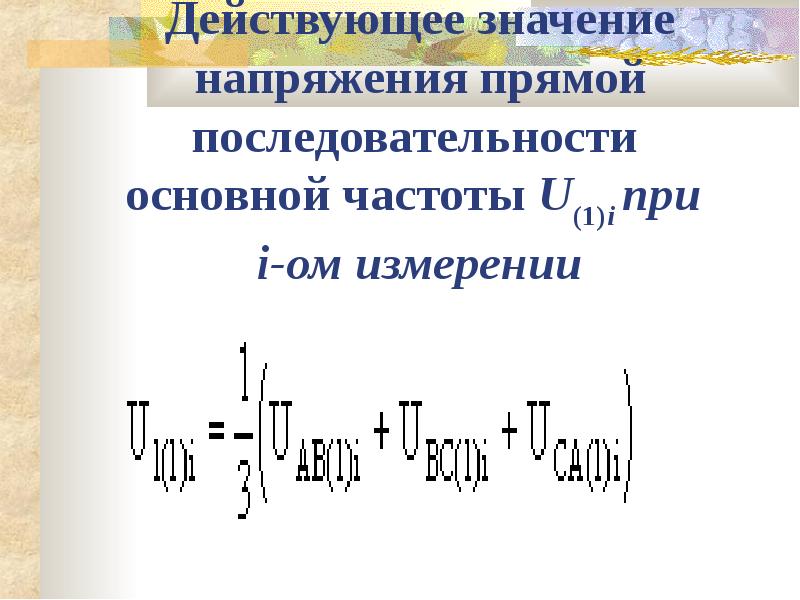

Действующее значение напряжения прямой последовательности основной частоты U(1)i при i-ом измерении

Слайд 91

Описание слайда:

Слайд 92

Описание слайда:

Измерение отклонения напряжения Uy,%

Слайд 93

Описание слайда:

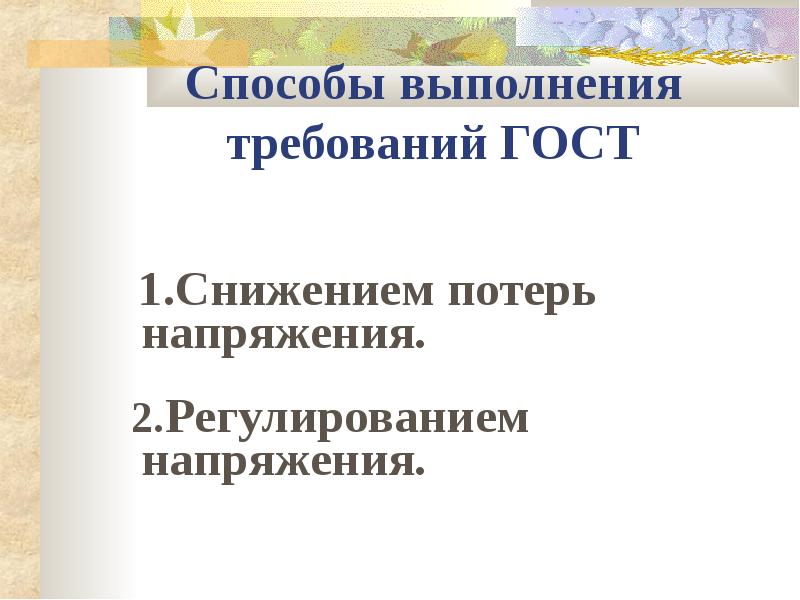

Способы выполнения требований ГОСТ 1.Снижением потерь напряжения. 2.Регулированием напряжения.

Слайд 94

Описание слайда:

Снижение потерь напряжения ΔU = (P·R + Q·X) / U т п ■ Выбором сечения проводников линий электропередач (= R) . ■ Применением продольной емкостной компенсации реактивного сопротивления линии (X). ■ Компенсацией реактивной мощности (Q).

Слайд 95

Описание слайда:

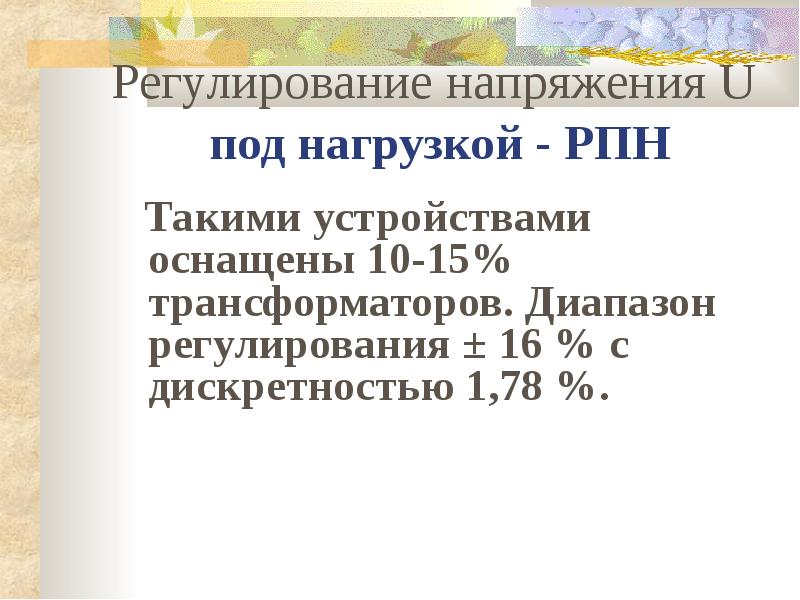

Регулирование напряжения U Регулирование напряжения U под нагрузкой - РПН Такими устройствами оснащены 10-15% трансформаторов. Диапазон регулирования ± 16 % с дискретностью 1,78 %.

Слайд 96

Описание слайда:

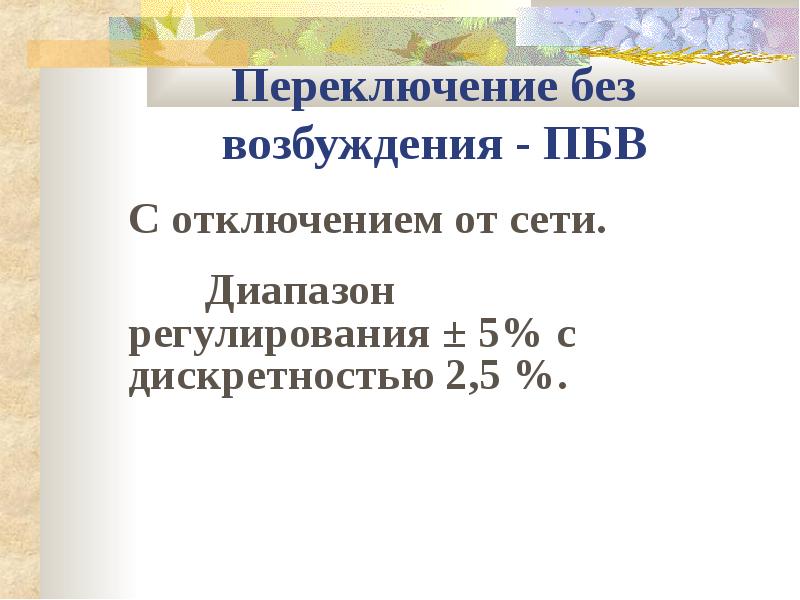

Переключение без возбуждения - ПБВ С отключением от сети.

Слайд 97

Описание слайда:

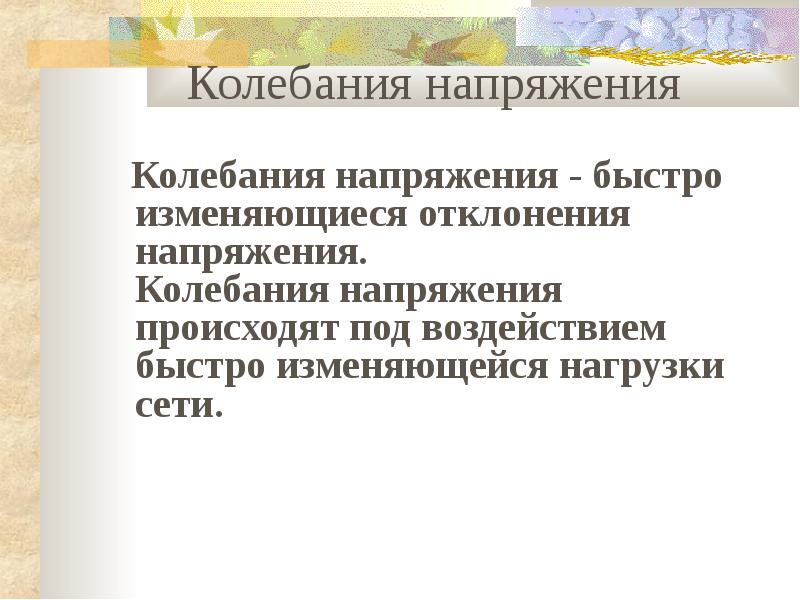

Колебания напряжения Колебания напряжения - быстро изменяющиеся отклонения напряжения. Колебания напряжения происходят под воздействием быстро изменяющейся нагрузки сети.

Слайд 98

Описание слайда:

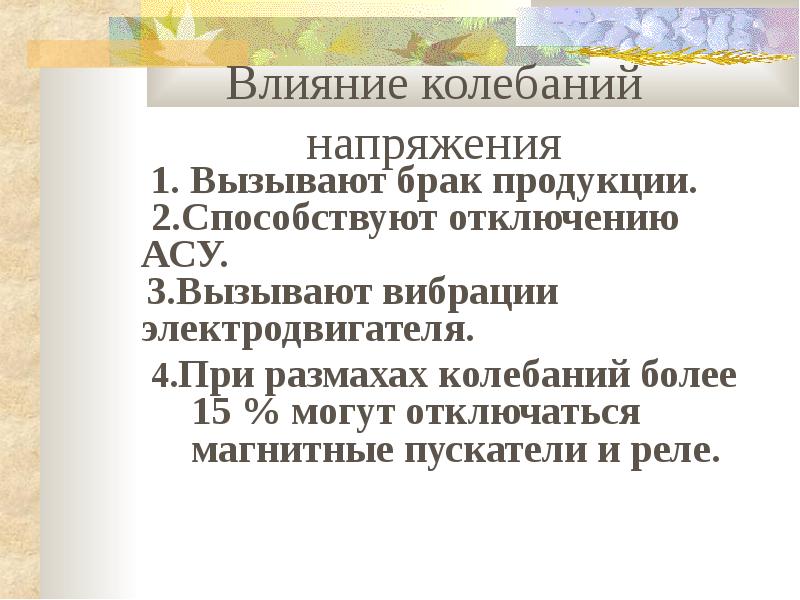

Влияние колебаний напряжения 1. Вызывают брак продукции. 2.Способствуют отключению АСУ. 3.Вызывают вибрации электродвигателя. 4.При размахах колебаний более 15 % могут отключаться магнитные пускатели и реле.

Слайд 99

Описание слайда:

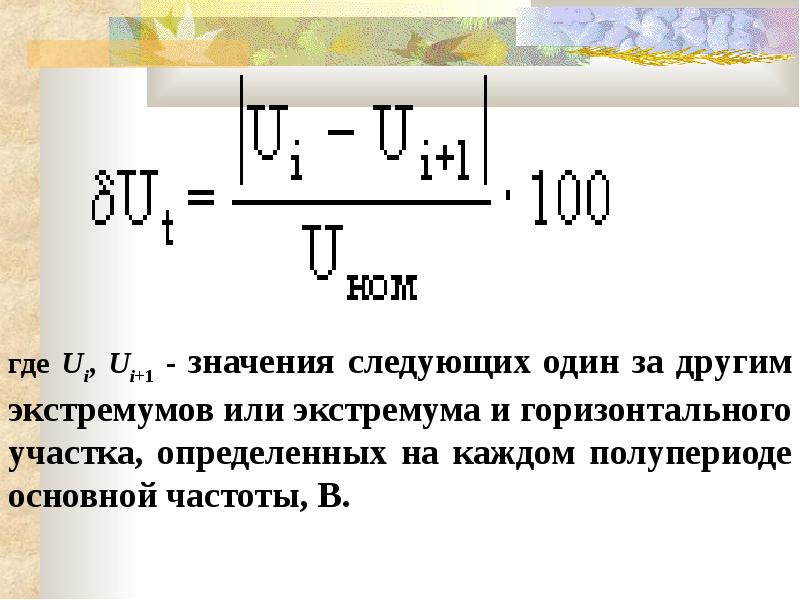

Показатели колебаний напряжения 1.Размах изменения напряжения δU. 2.Доза фликера Pst

Слайд 100

Описание слайда:

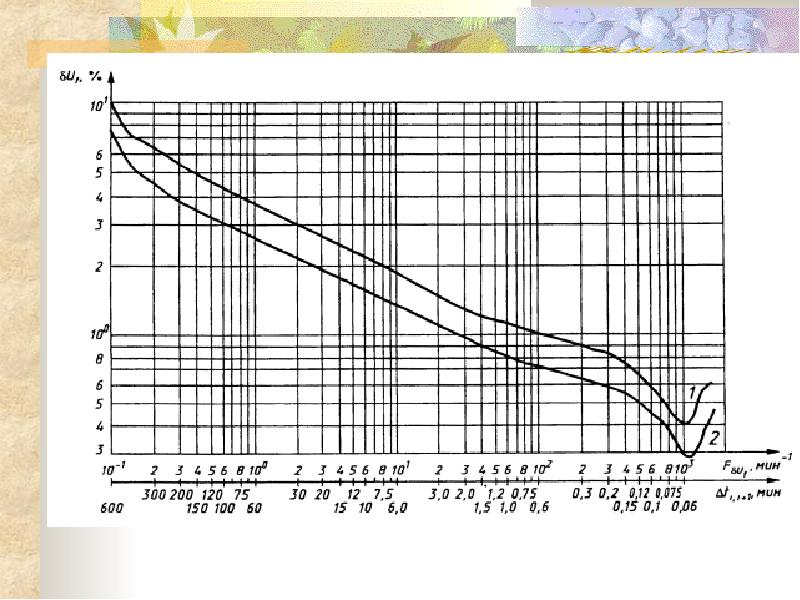

Колебания напряжения

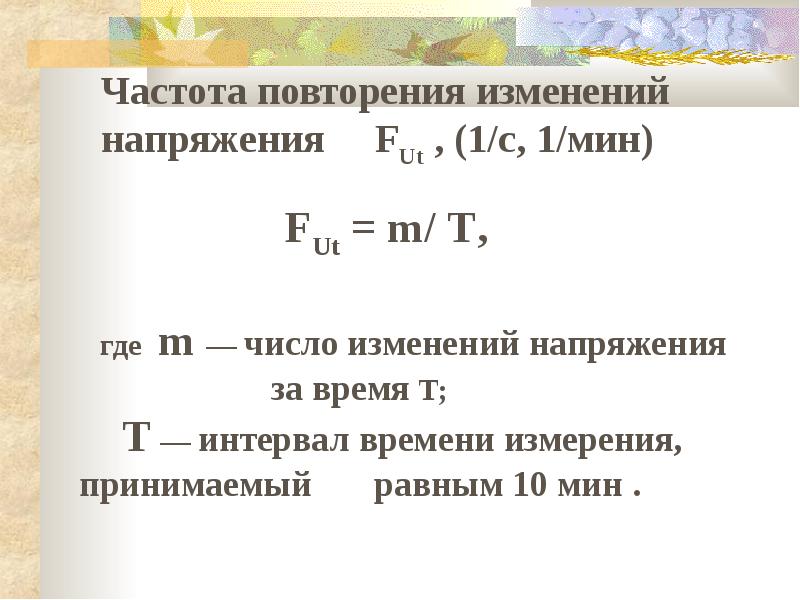

Слайд 101

Описание слайда:

Слайд 102

Описание слайда:

Слайд 103

Описание слайда:

Слайд 104

Описание слайда:

Раздражающее действие фликера При частоте колебаний 8,8 Гц и размахах изменения напряжения δUt = 29 %.

Слайд 105

Описание слайда:

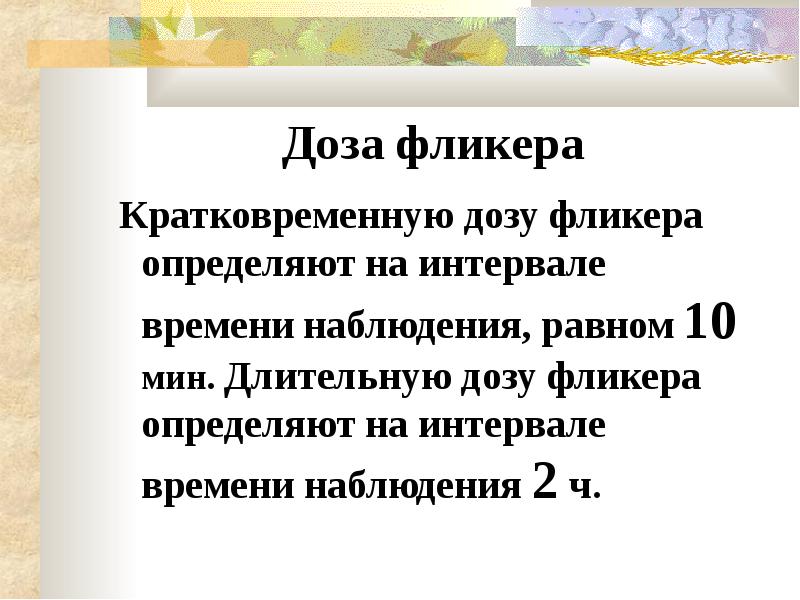

Доза фликера Кратковременную дозу фликера определяют на интервале времени наблюдения, равном 10 мин. Длительную дозу фликера определяют на интервале времени наблюдения 2 ч.

Слайд 106

Описание слайда:

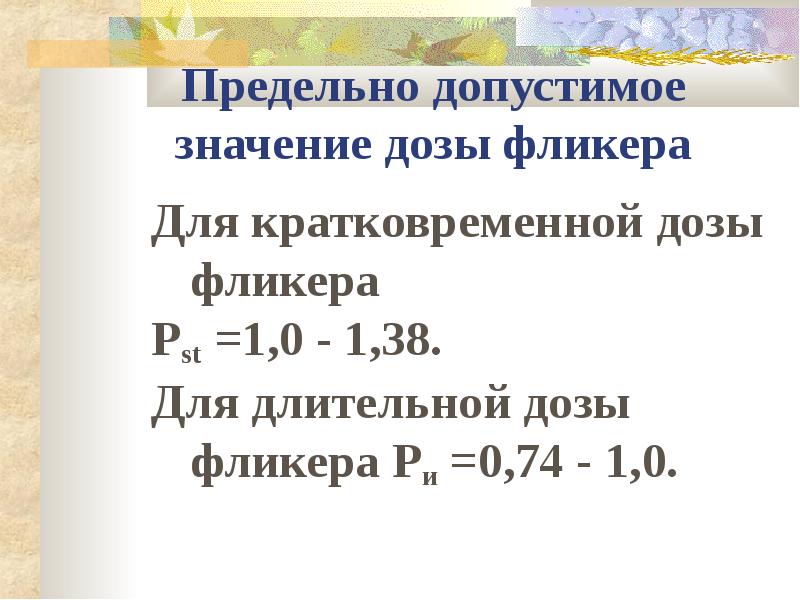

Предельно допустимое значение дозы фликера Для кратковременной дозы фликера Pst =1,0 - 1,38. Для длительной дозы фликера Ри =0,74 - 1,0.

Слайд 107

Описание слайда:

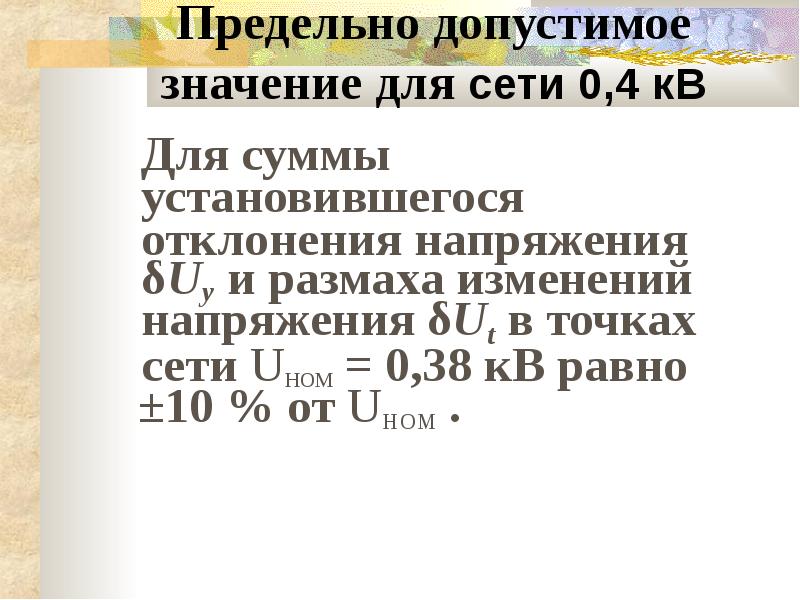

Предельно допустимое значение для сети 0,4 кВ Для суммы установившегося отклонения напряжения δUу и размаха изменений напряжения δUt в точках сети UHOM = 0,38 кВ равно ±10 % от UHOM .

Слайд 108

Описание слайда:

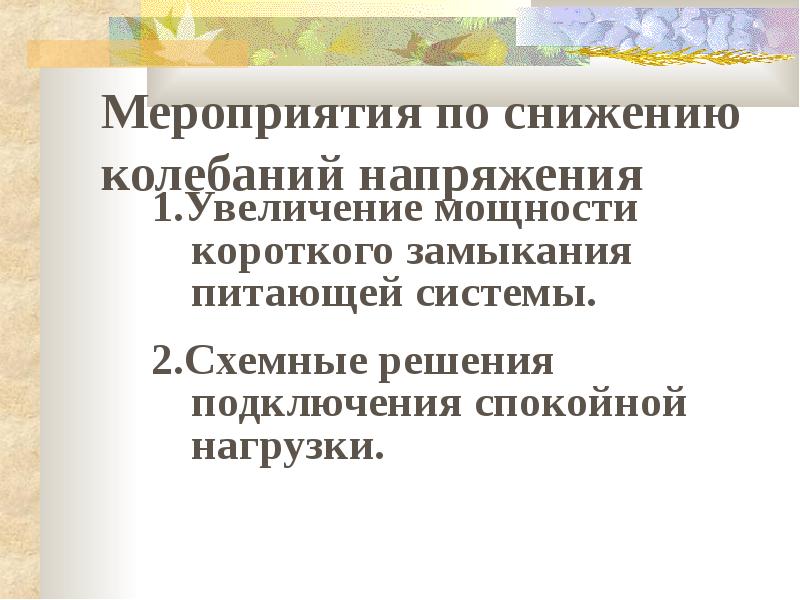

Мероприятия по снижению колебаний напряжения 1.Увеличение мощности короткого замыкания питающей системы. 2.Схемные решения подключения спокойной нагрузки.

Слайд 109

Описание слайда:

Слайд 110

Описание слайда:

Несинусоидальность напряжения Источники искажения формы синусоидальных токов и напряжений: генераторы, трансформаторы, преобразовательные устройства и нелинейные нагрузки. U(t)нarpyзки = U(t)ceти - i(t)•Z (t).

Слайд 111

Описание слайда:

Показатели несинусоидальности напряжения -коэффициент искажения синусоидальности кривой напряжения; -коэффициент i-ой гармонической составляющей напряжения.

Слайд 112

Описание слайда:

Коэффициент искажения синусоидальности кривой напряжения, % Нормально Предельно допустимое допустимое значение значение 0,38 кВ 8,0 0,38 кВ 12,0 6-20 кВ 5,0 6-20 кВ 8,0 35кВ 4,0 35 кВ 6,0 110-330кВ 2,0 110-330кВ 3,0

Слайд 113

Описание слайда:

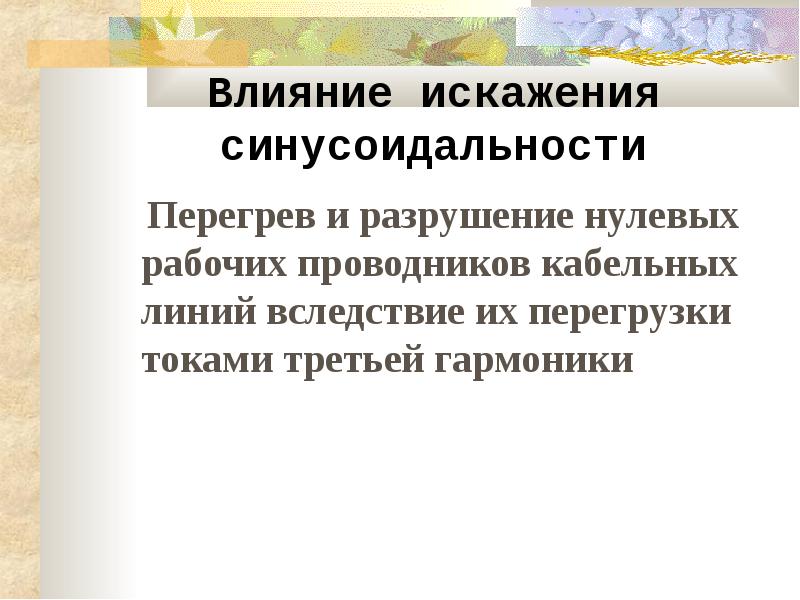

Влияние искажения синусоидальности Перегрев и разрушение нулевых рабочих проводников кабельных линий вследствие их перегрузки токами третьей гармоники

Слайд 114

Описание слайда:

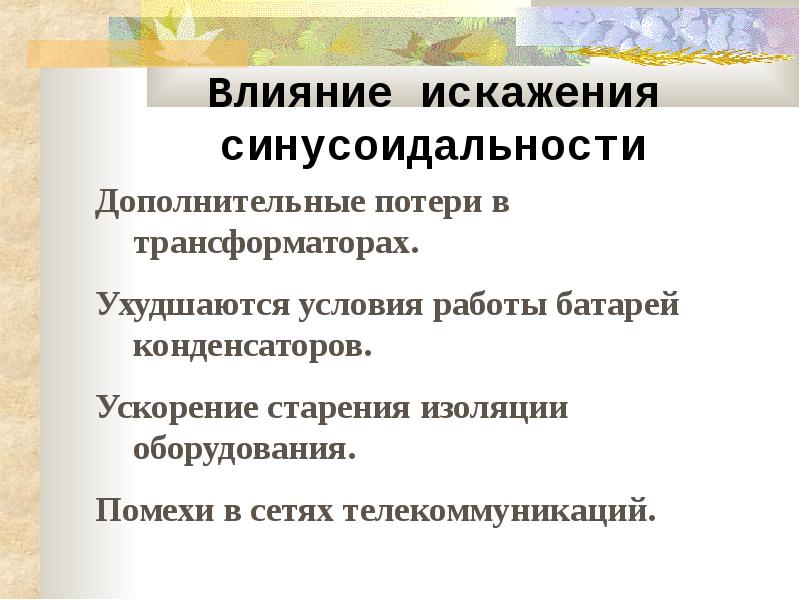

Влияние искажения синусоидальности Дополнительные потери в трансформаторах. Ухудшаются условия работы батарей конденсаторов. Ускорение старения изоляции оборудования. Помехи в сетях телекоммуникаций.

Слайд 115

Описание слайда:

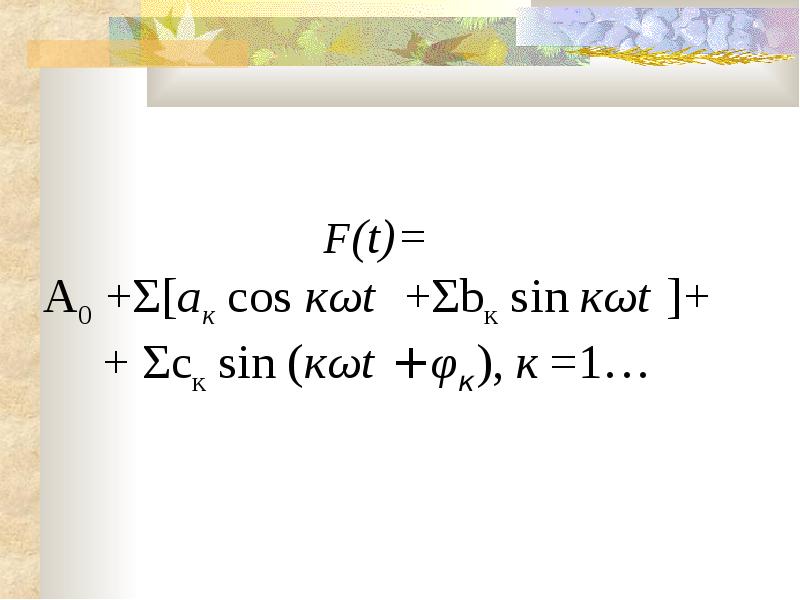

Слайд 116

Описание слайда:

Слайд 117

Описание слайда:

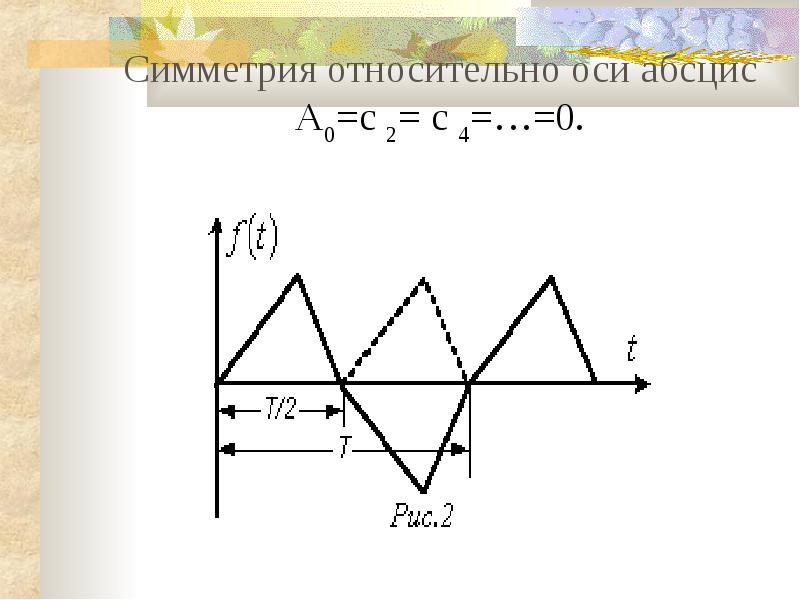

Симметрия относительно оси абсцис А0=с 2= с 4=…=0.

Слайд 118

Описание слайда:

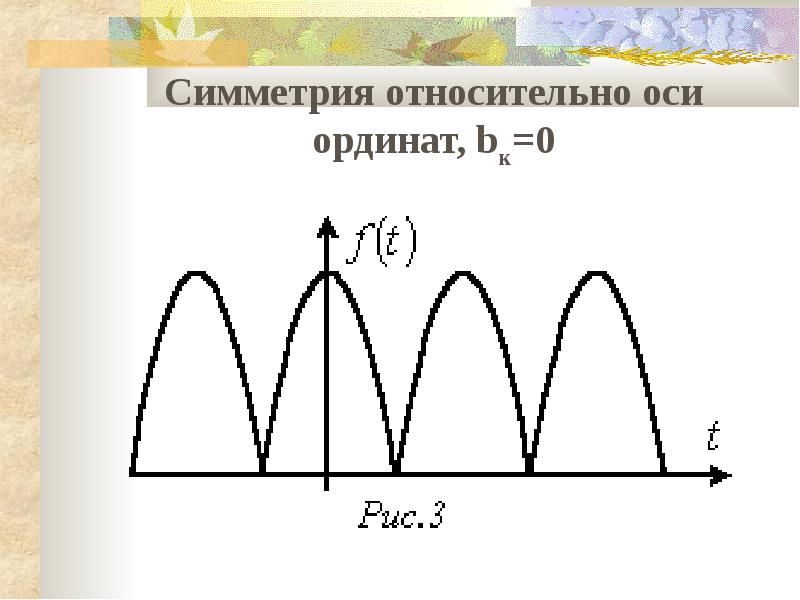

Симметрия относительно оси ординат, bк=0

Слайд 119

Описание слайда:

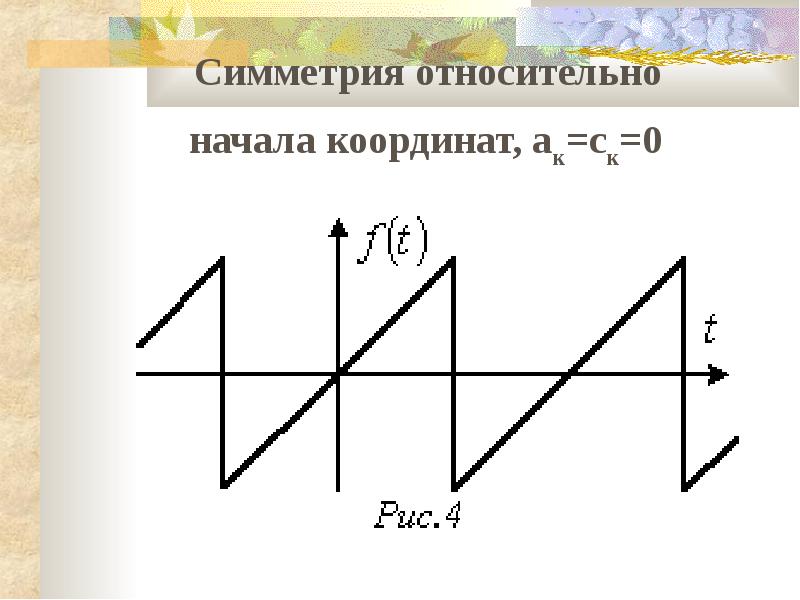

Симметрия относительно начала координат, aк=ск=0

Слайд 120

Описание слайда:

Действующее значение периодической несинусоидальной переменной

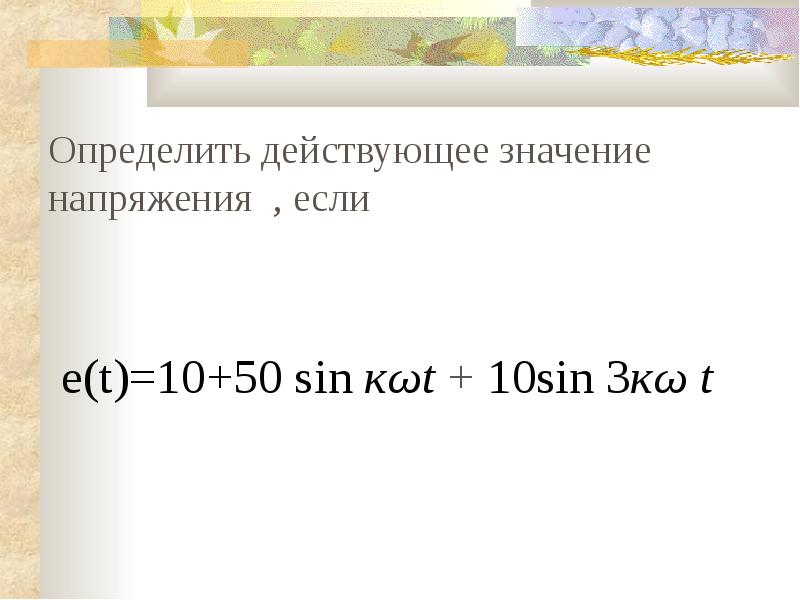

Слайд 121

Описание слайда:

Слайд 122

Описание слайда:

Фильтрокомпенсирующие устройства

Слайд 123

Описание слайда:

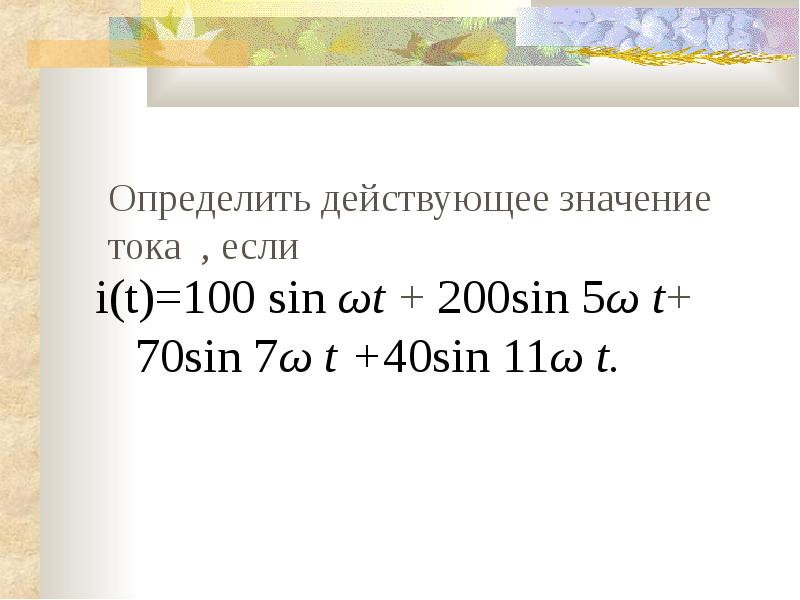

Определить действующее значение тока , если i(t)=100 sin ωt + 200sin 5ω t+ 70sin 7ω t +40sin 11ω t.

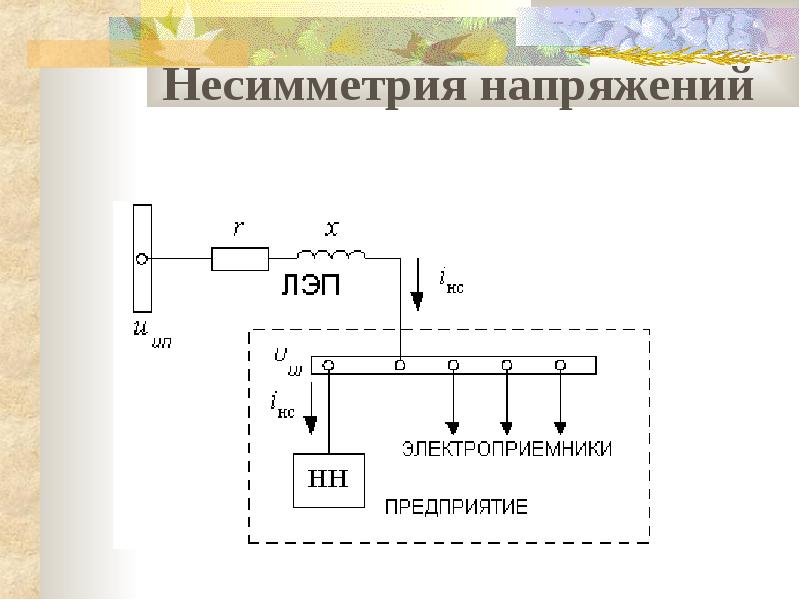

Слайд 124

Описание слайда:

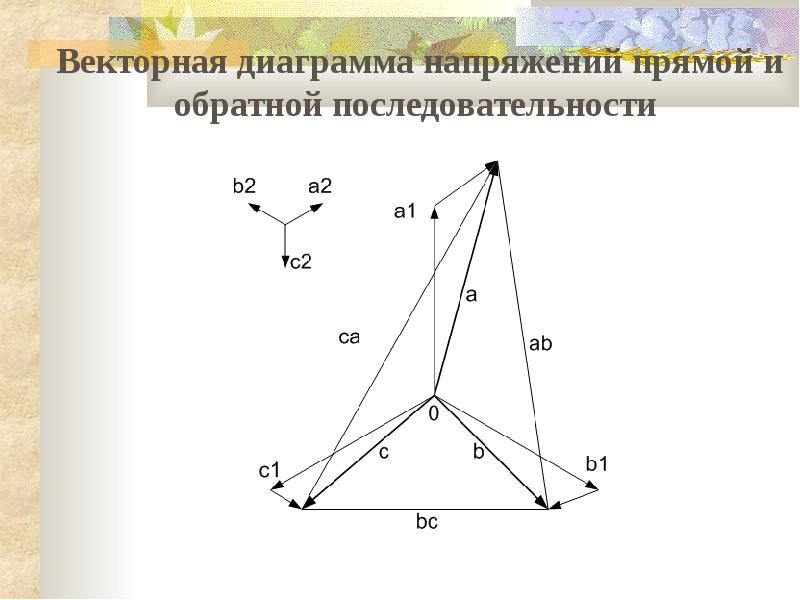

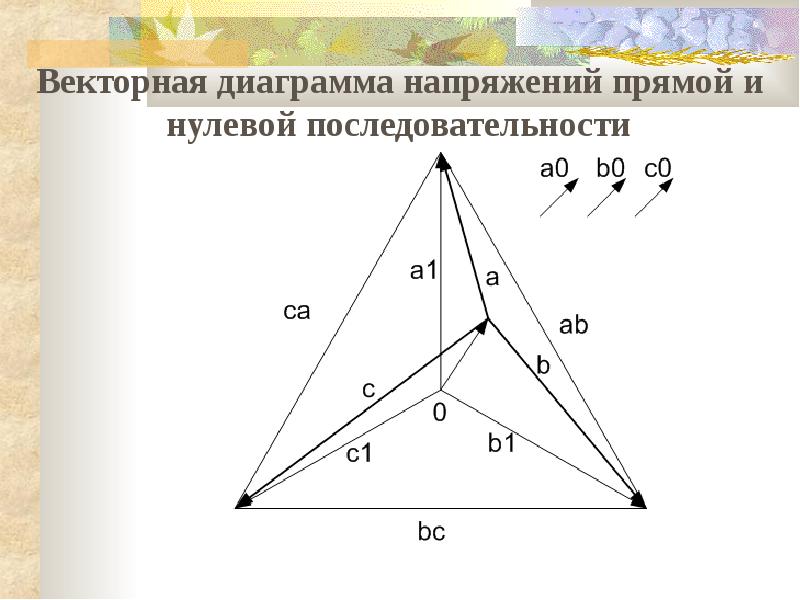

Слайд 125

Описание слайда:

Слайд 126

Описание слайда:

Слайд 127

Описание слайда:

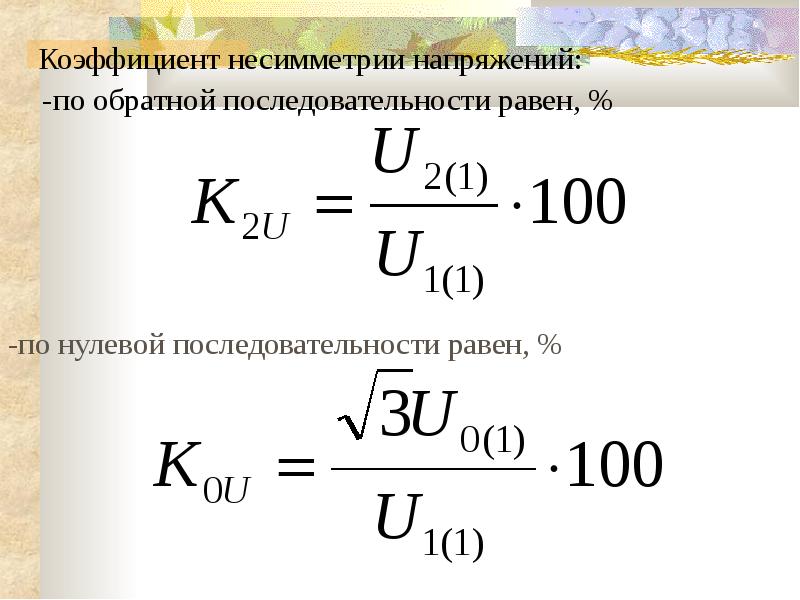

Слайд 128

Описание слайда:

Слайд 129

Описание слайда:

График коэффициентов несимметрии по обратной последовательности ДСП

Слайд 130

Описание слайда:

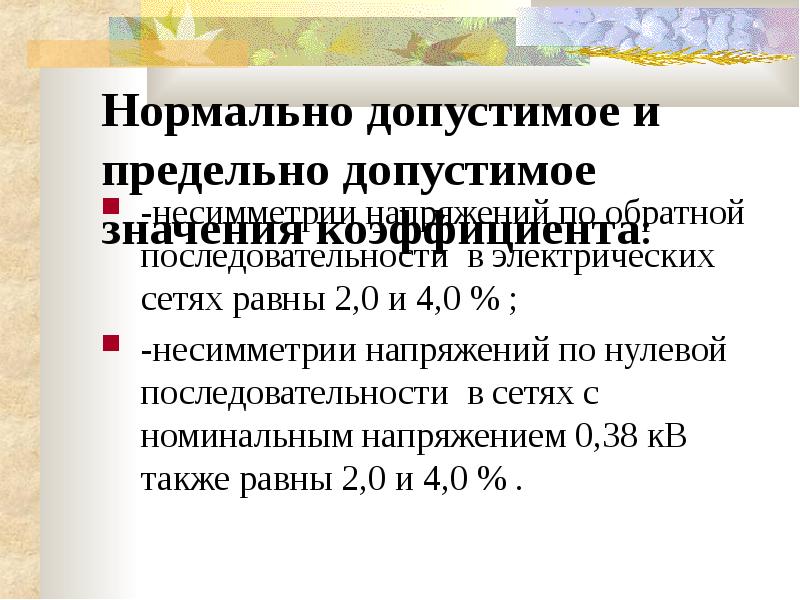

Нормально допустимое и предельно допустимое значения коэффициента: -несимметрии напряжений по обратной последовательности в электрических сетях равны 2,0 и 4,0 % ; -несимметрии напряжений по нулевой последовательности в сетях с номинальным напряжением 0,38 кВ также равны 2,0 и 4,0 % .

Слайд 131

Описание слайда:

Мероприятия по снижению несимметрии напряжения  Равномерное распределение нагрузки по фазам.  Применение симметрирующих устройств.

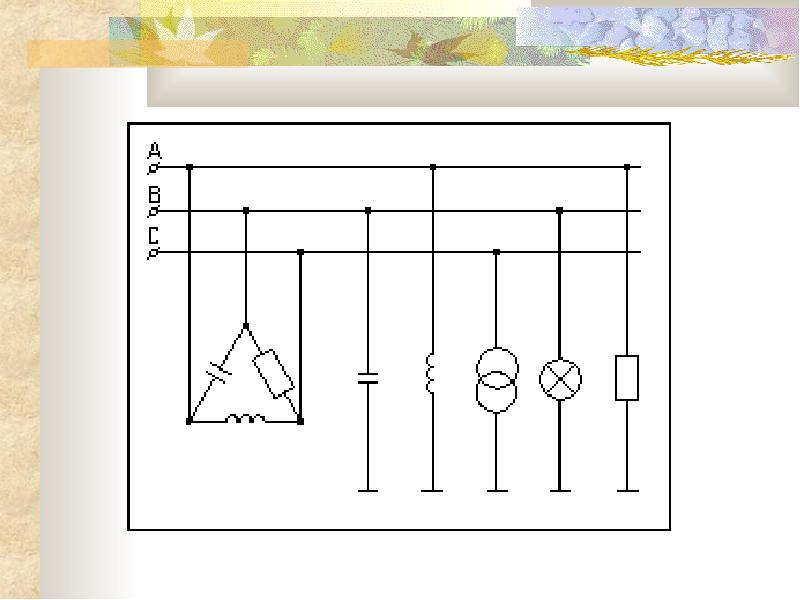

Слайд 132

Описание слайда:

Слайд 133

Описание слайда:

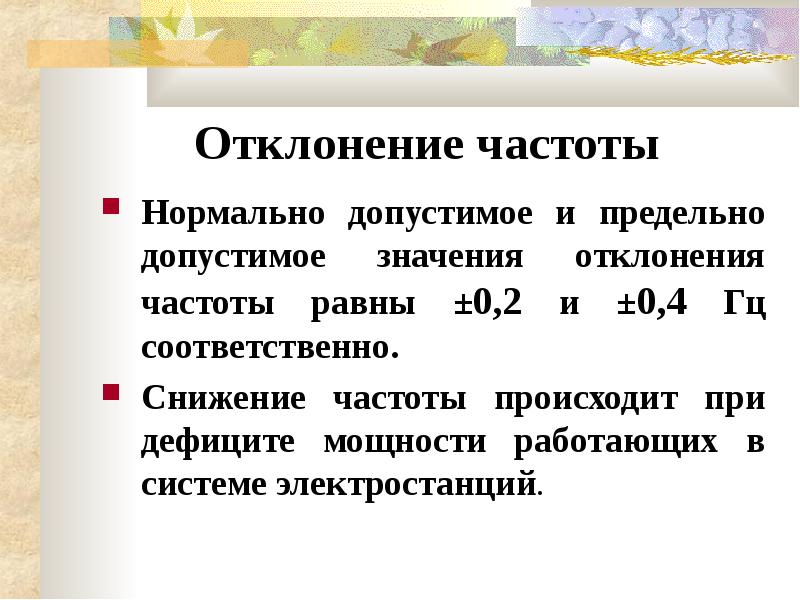

Отклонение частоты Нормально допустимое и предельно допустимое значения отклонения частоты равны ±0,2 и ±0,4 Гц соответственно. Снижение частоты происходит при дефиците мощности работающих в системе электростанций.

Слайд 134

Описание слайда:

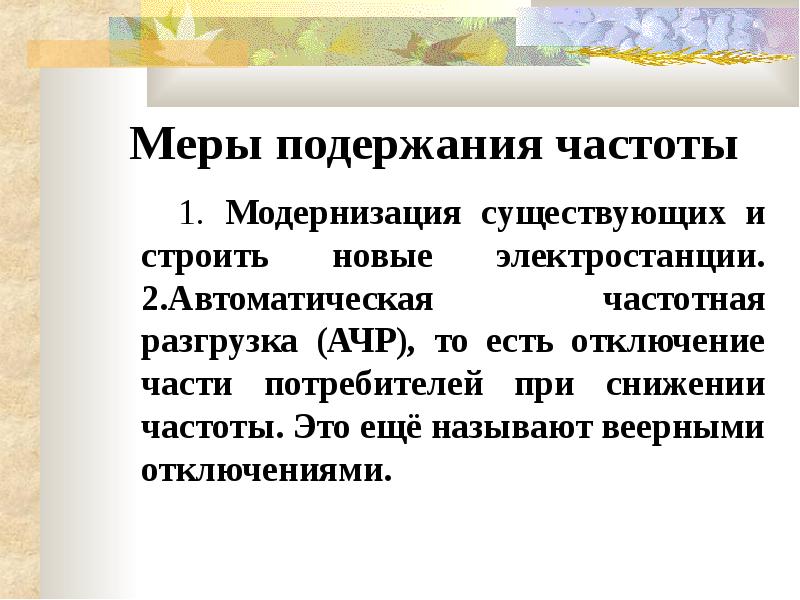

Меры подержания частоты 1. Модернизация существующих и строить новые электростанции. 2.Автоматическая частотная разгрузка (АЧР), то есть отключение части потребителей при снижении частоты. Это ещё называют веерными отключениями.

Слайд 135

Описание слайда:

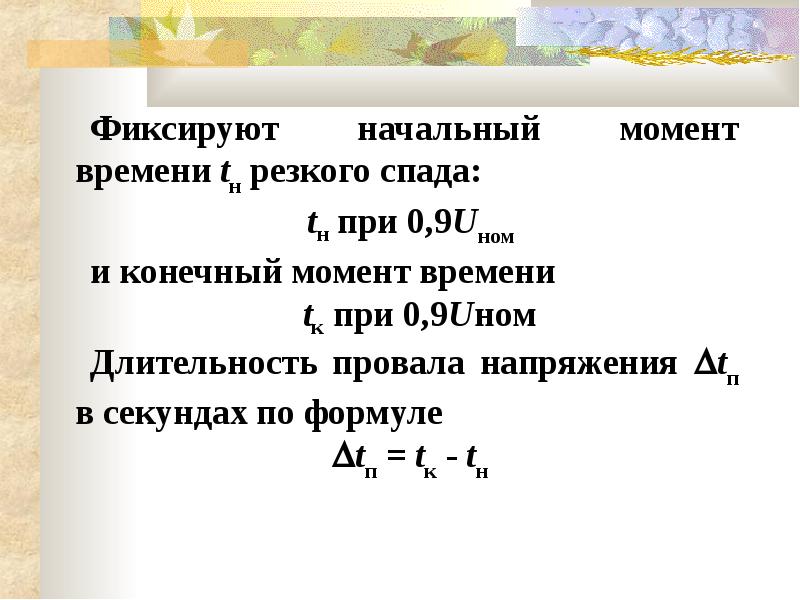

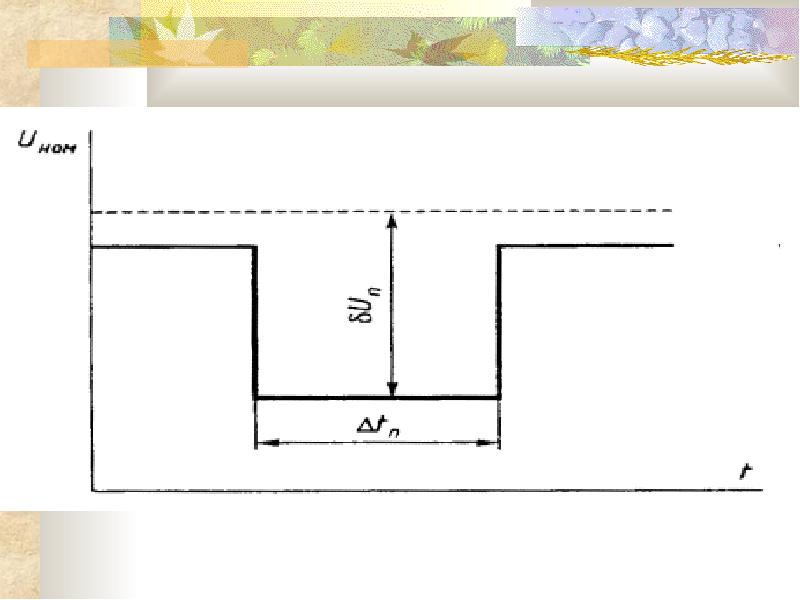

Провал напряжения Вызван повреждением оборудования и линий. Предельно допустимая глубина провала напряжения δUп ≤ 20 кВ; Длительность провала напряжения Δtп = 30 с.

Слайд 136

Описание слайда:

Слайд 137

Описание слайда:

Слайд 138

Описание слайда:

Временное перенапряжение Возникают при коммутациях оборудования и при коротких замыканиях на землю (длительные). Внезапное и значительное повышение напряжения (более 110 % Uном) длительностью более 10 миллисекунд.

Слайд 139

Описание слайда:

Слайд 140

Описание слайда:

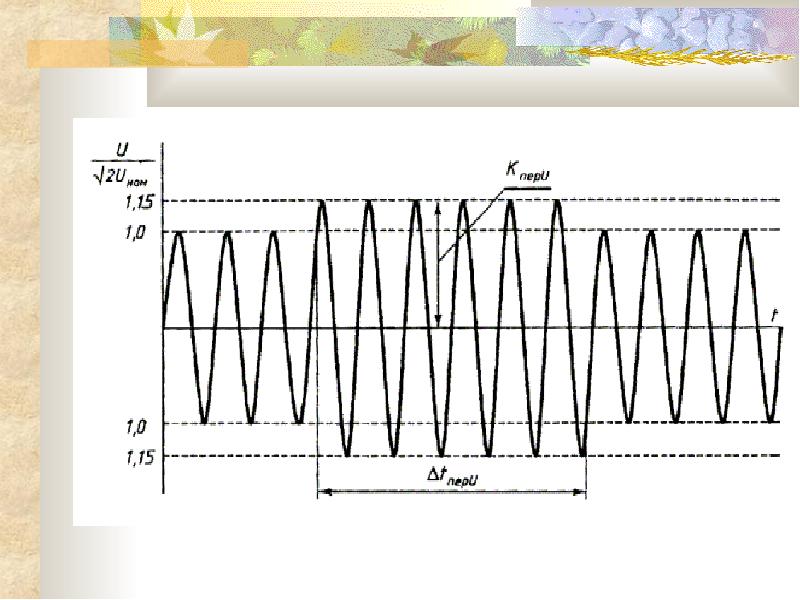

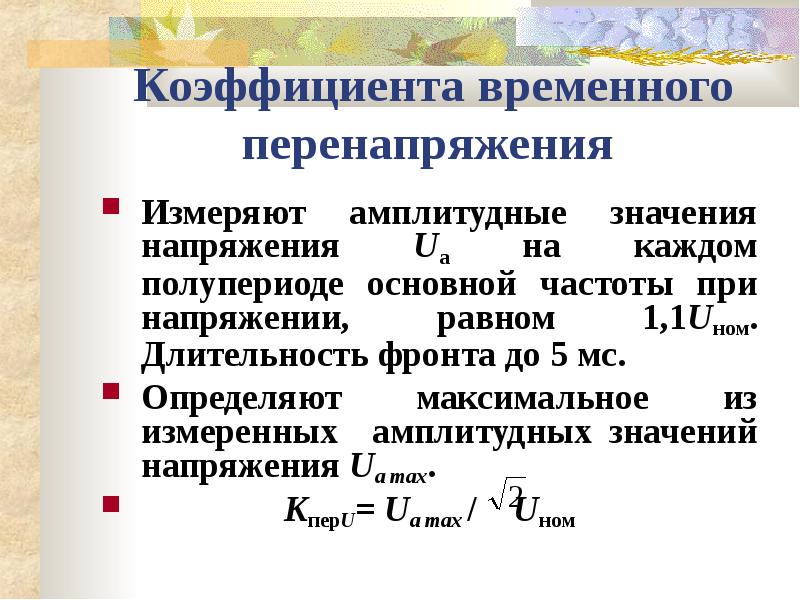

Коэффициента временного перенапряжения Измеряют амплитудные значения напряжения Uа на каждом полупериоде основной частоты при напряжении, равном 1,1Uном. Длительность фронта до 5 мс. Определяют максимальное из измеренных амплитудных значений напряжения Ua max. KперU= Ua max / Uном

Слайд 141

Описание слайда:

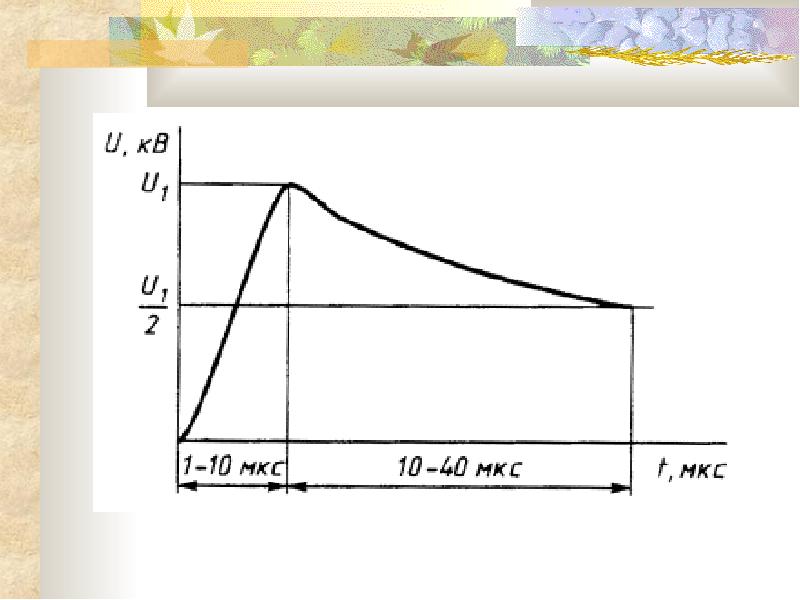

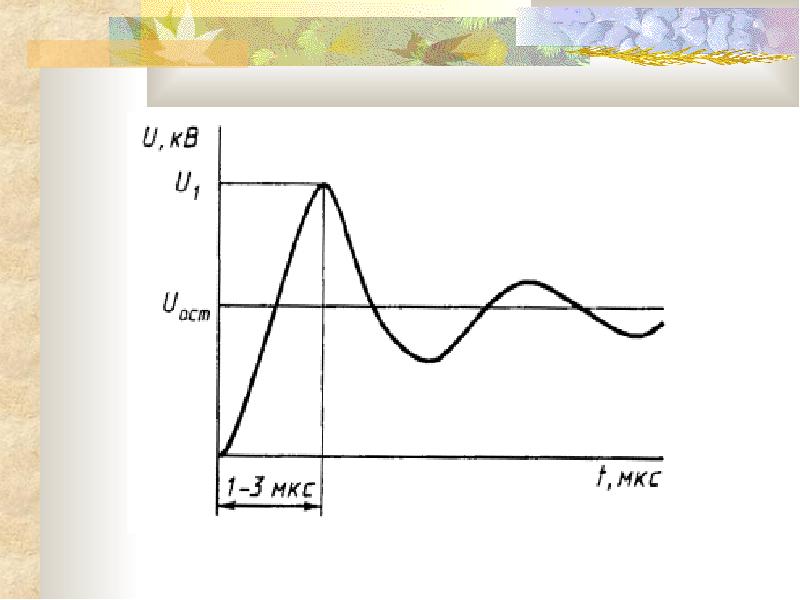

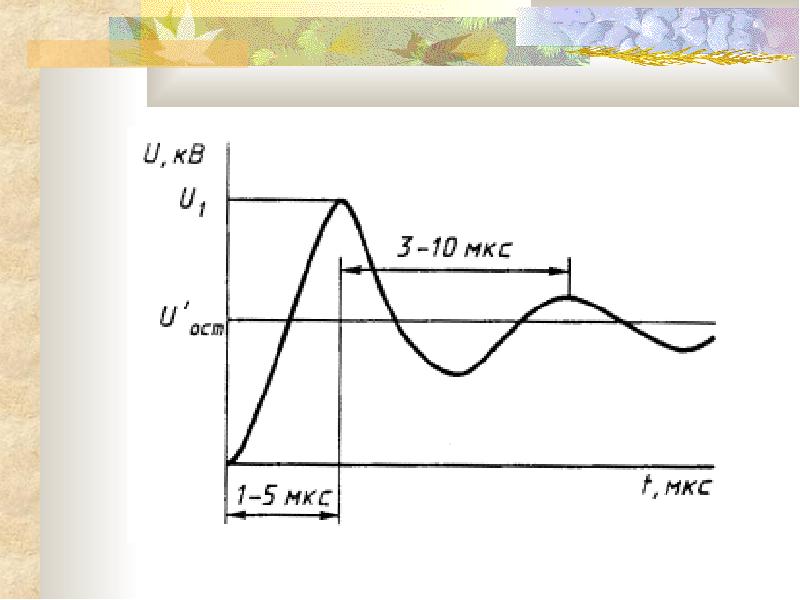

Импульсное перенапряжение Резкое повышение напряжения длительностью менее 10 миллисекунд.

Слайд 142

Описание слайда:

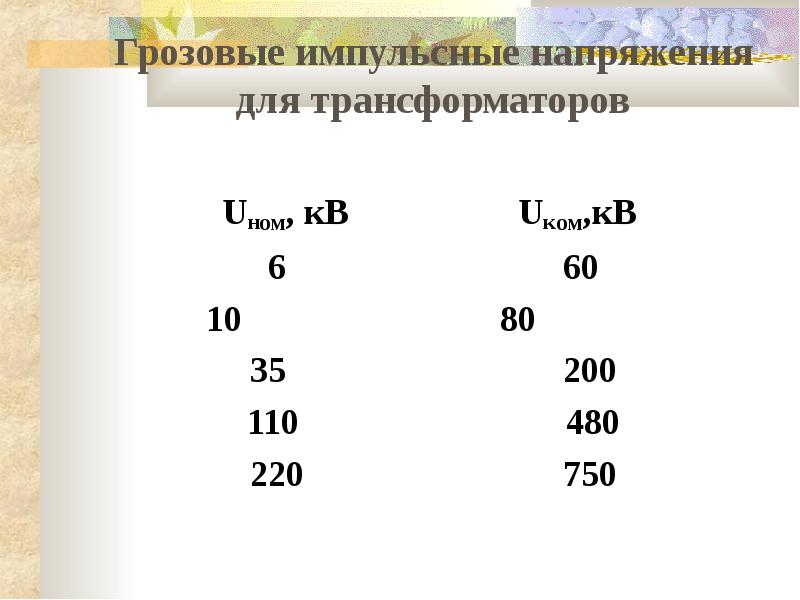

Источники импульсных перенапряжений Импульсные перенапряжения возникают при грозовых явлениях и при коммутациях оборудования (трансформаторы, двигатели, конденсаторы, кабели), в том числе при отключении коротких замыканий.
