Слайд 1

Описание слайда:

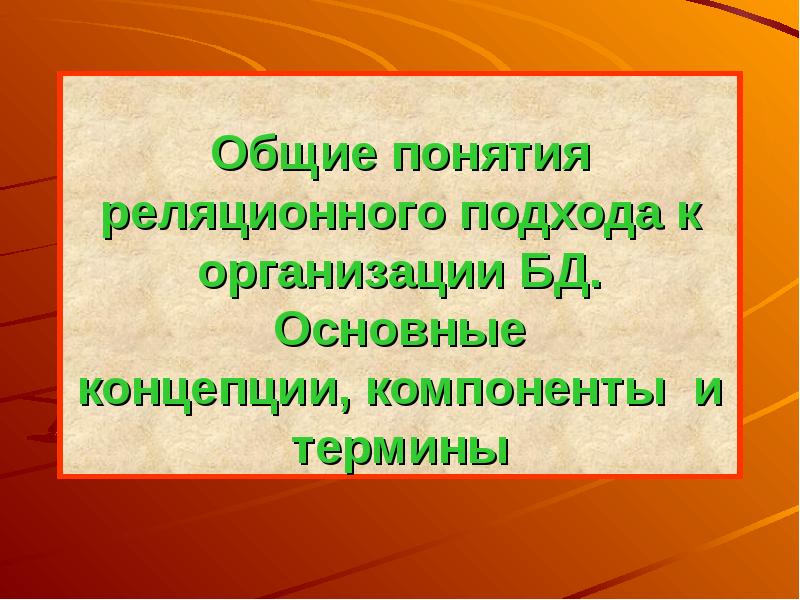

Общие понятия реляционного подхода к организации БД. Основные концепции, компоненты и термины

Слайд 2

Описание слайда:

1. Достоинства и недостатки реляционной модели данных

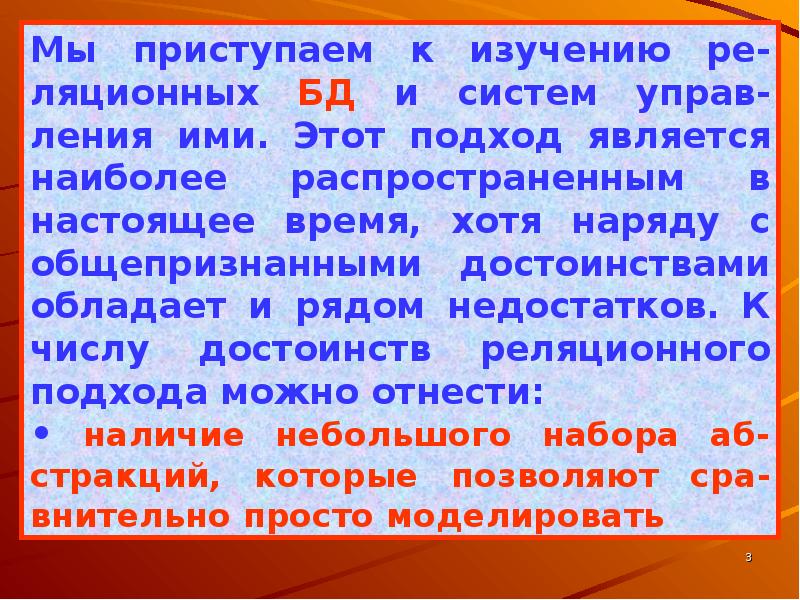

Слайд 3

Описание слайда:

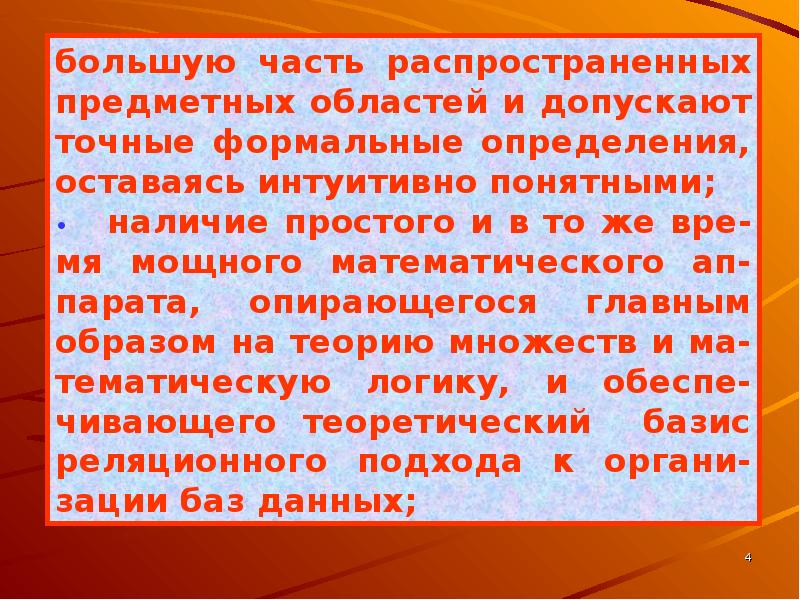

Слайд 4

Описание слайда:

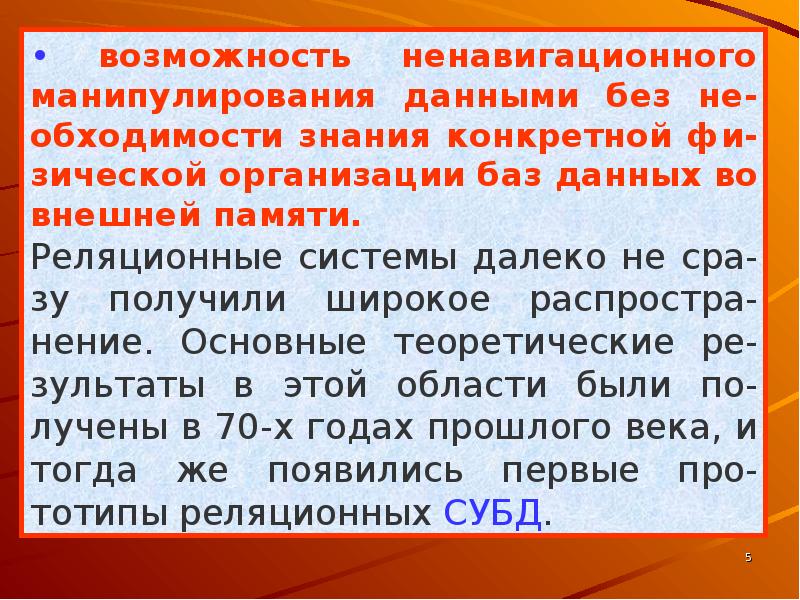

Слайд 5

Описание слайда:

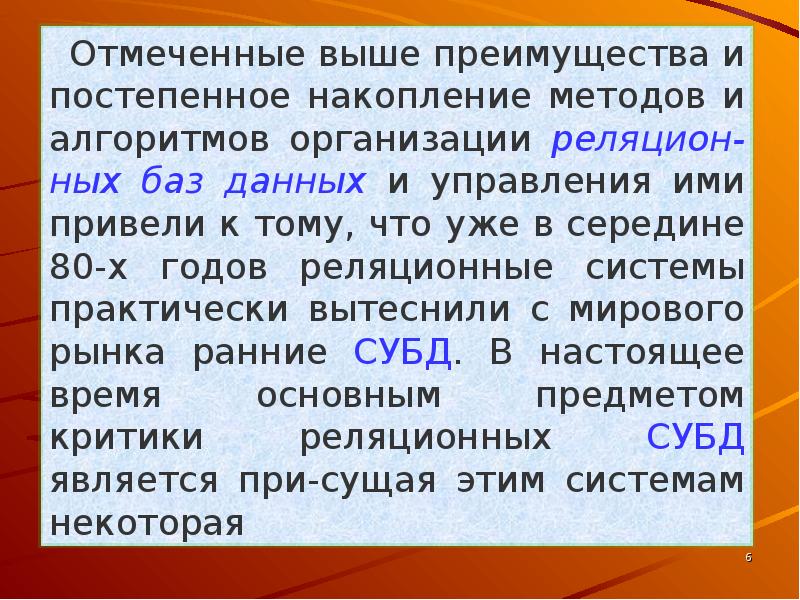

Слайд 6

Описание слайда:

Слайд 7

Описание слайда:

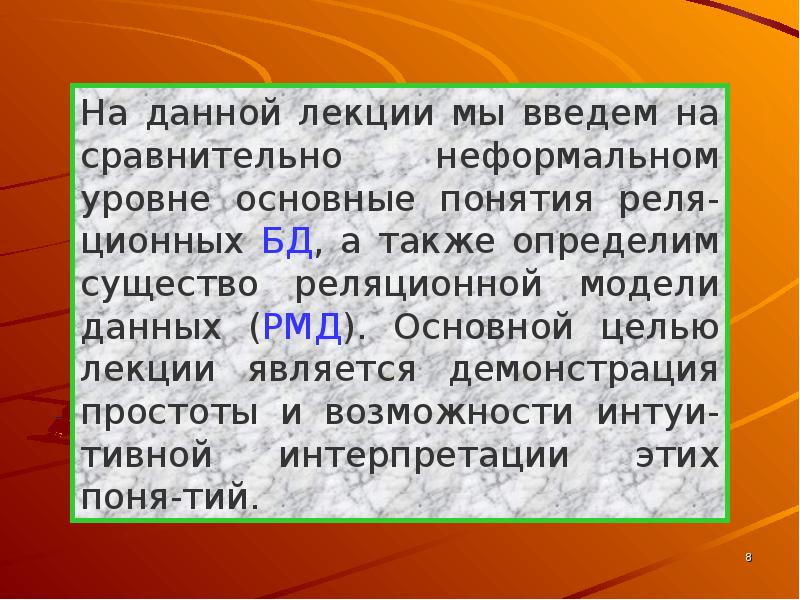

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

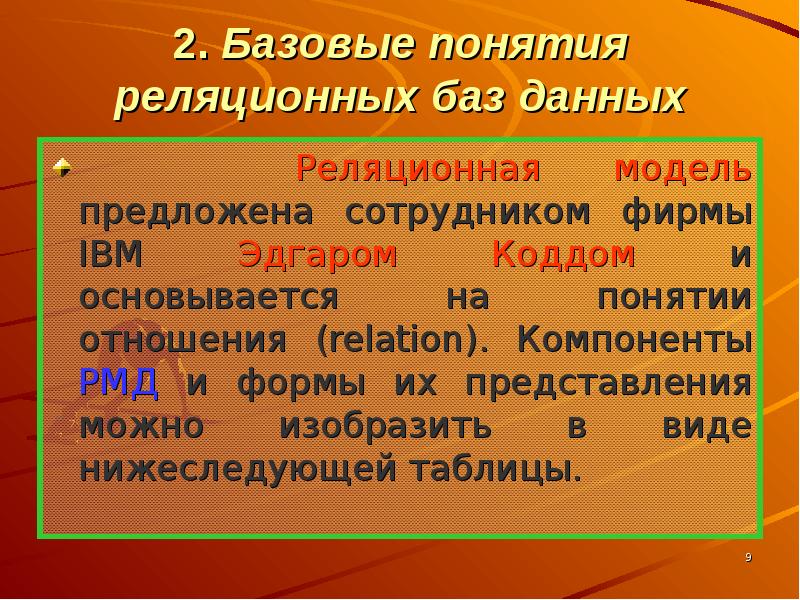

2. Базовые понятия реляционных баз данных Реляционная модель предложена сотрудником фирмы IBM Эдгаром Коддом и основывается на понятии отношения (relation). Компоненты РМД и формы их представления можно изобразить в виде нижеследующей таблицы.

Слайд 10

Описание слайда:

Слайд 11

Описание слайда:

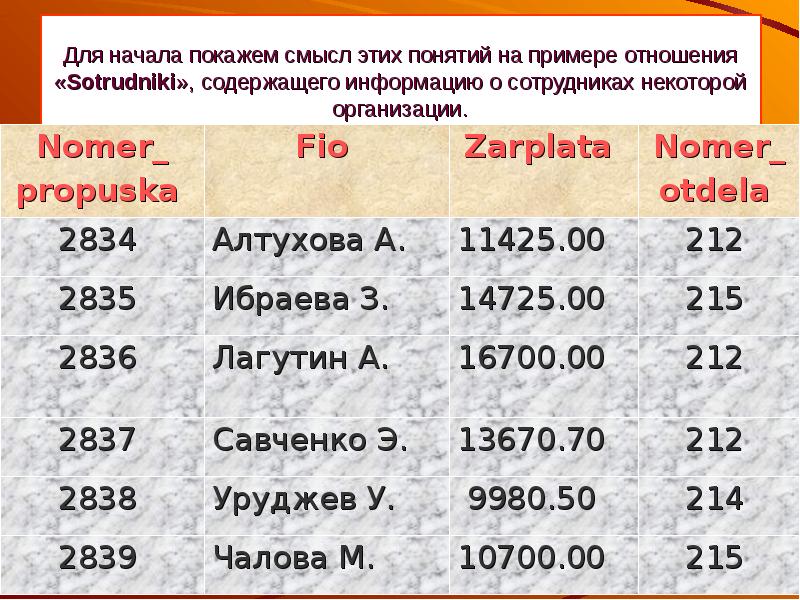

Для начала покажем смысл этих понятий на примере отношения «Sotrudniki», содержащего информацию о сотрудниках некоторой организации.

Слайд 12

Описание слайда:

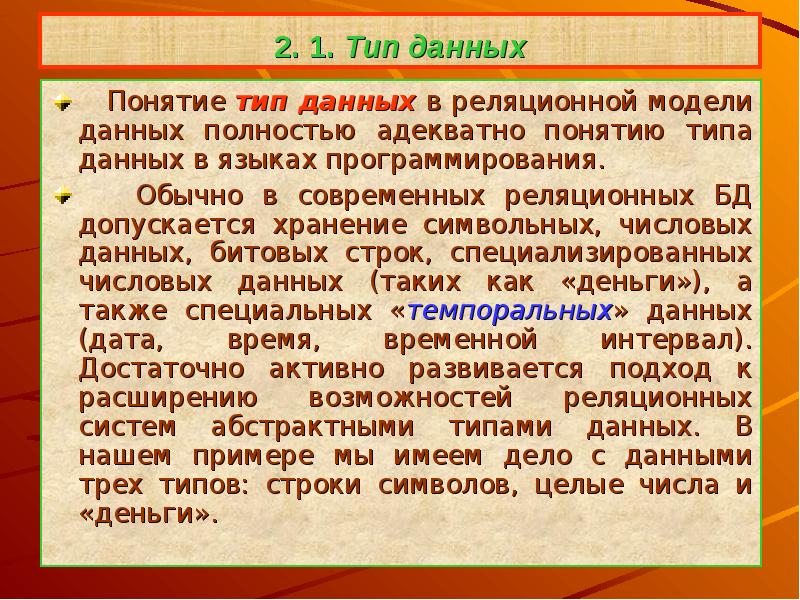

2. 1. Тип данных Понятие тип данных в реляционной модели данных полностью адекватно понятию типа данных в языках программирования. Обычно в современных реляционных БД допускается хранение символьных, числовых данных, битовых строк, специализированных числовых данных (таких как «деньги»), а также специальных «темпоральных» данных (дата, время, временной интервал). Достаточно активно развивается подход к расширению возможностей реляционных систем абстрактными типами данных. В нашем примере мы имеем дело с данными трех типов: строки символов, целые числа и «деньги».

Слайд 13

Описание слайда:

2. 2. Атрибуты Атрибуты представляют собой свойства, характеризующие сущность (сущность - объект любой природы, данные о котором хранятся в БД). В структуре таблицы каждый атрибут именуется и ему соответствует заго-ловок некоторого столбца таблицы. В нашем примере Sotrudniki именами атрибутов являются Tab_nomer, Fio, Zarplata, Nomer_otdela. В реляционных БД перестановка атрибутов не приводит к образованию нового отношения, хотя формально, ес-ли переставить атрибуты в отношении, то получается новая таблица.

Слайд 14

Описание слайда:

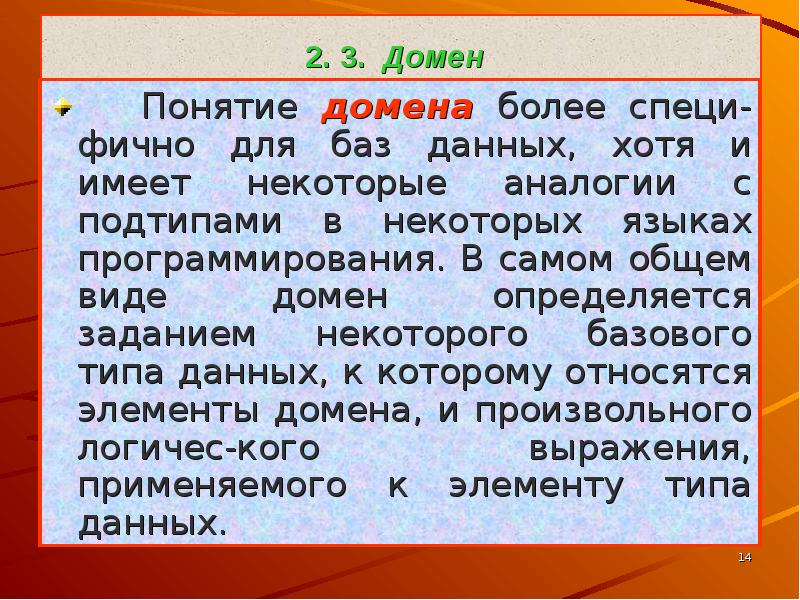

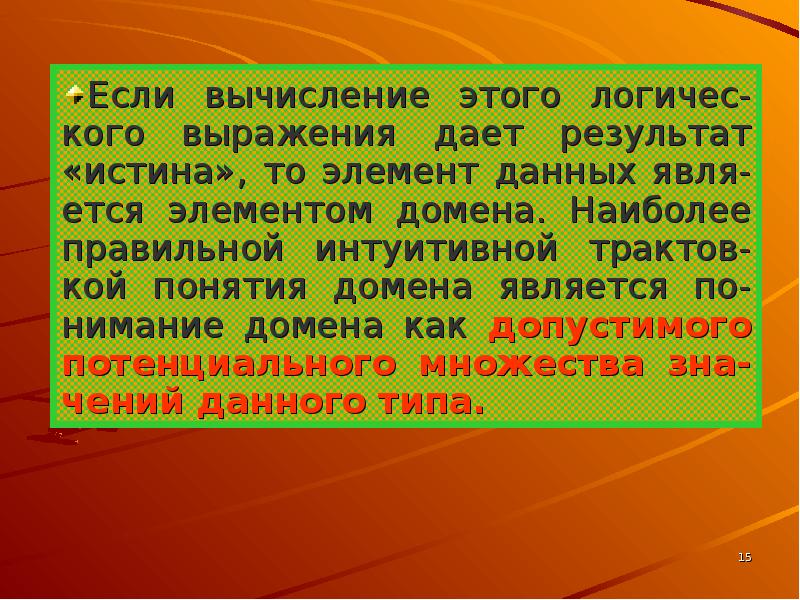

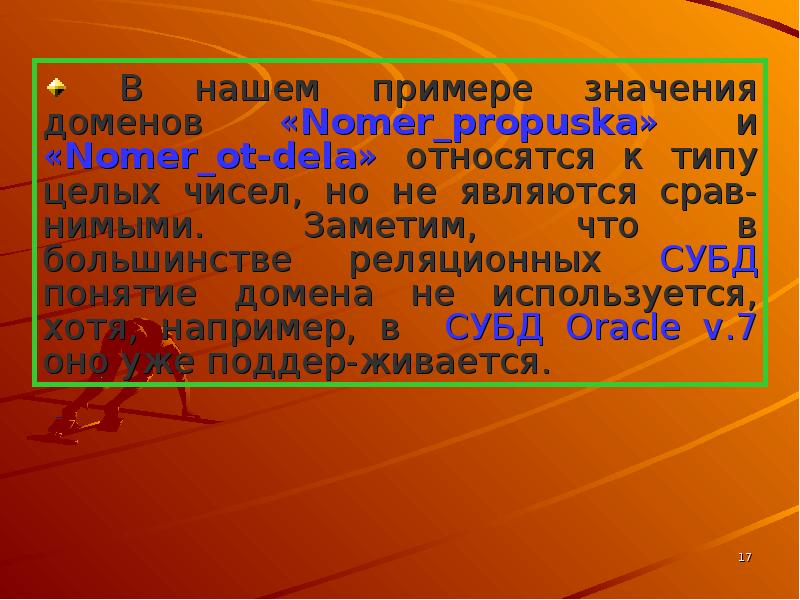

2. 3. Домен Понятие домена более специ-фично для баз данных, хотя и имеет некоторые аналогии с подтипами в некоторых языках программирования. В самом общем виде домен определяется заданием некоторого базового типа данных, к которому относятся элементы домена, и произвольного логичес-кого выражения, применяемого к элементу типа данных.

Слайд 15

Описание слайда:

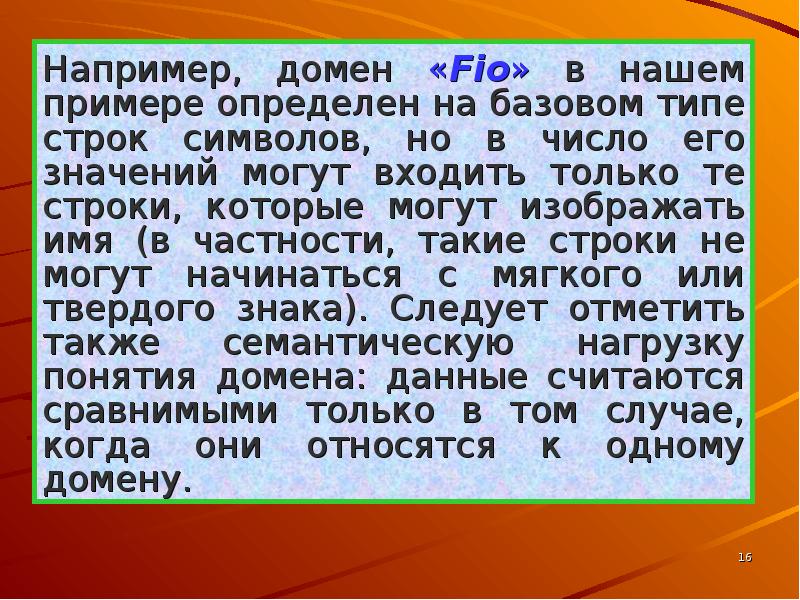

Слайд 16

Описание слайда:

Слайд 17

Описание слайда:

Слайд 18

Описание слайда:

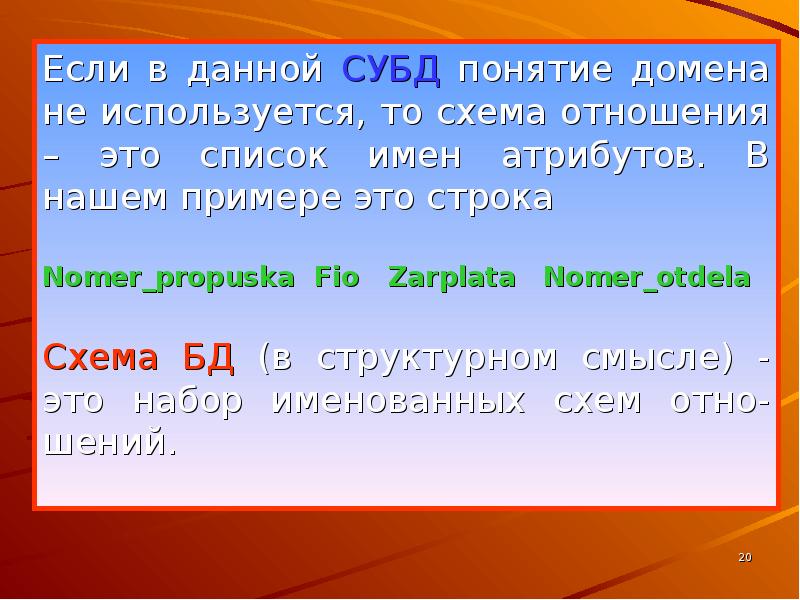

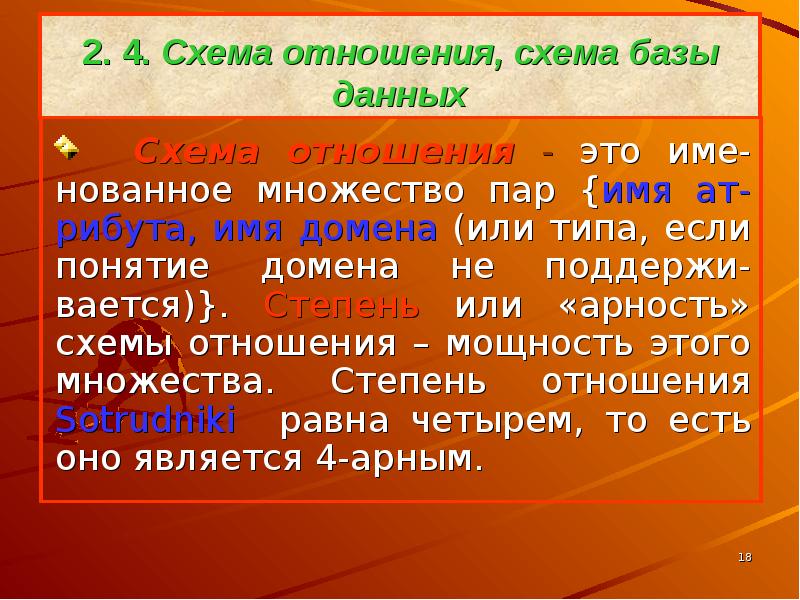

2. 4. Схема отношения, схема базы данных

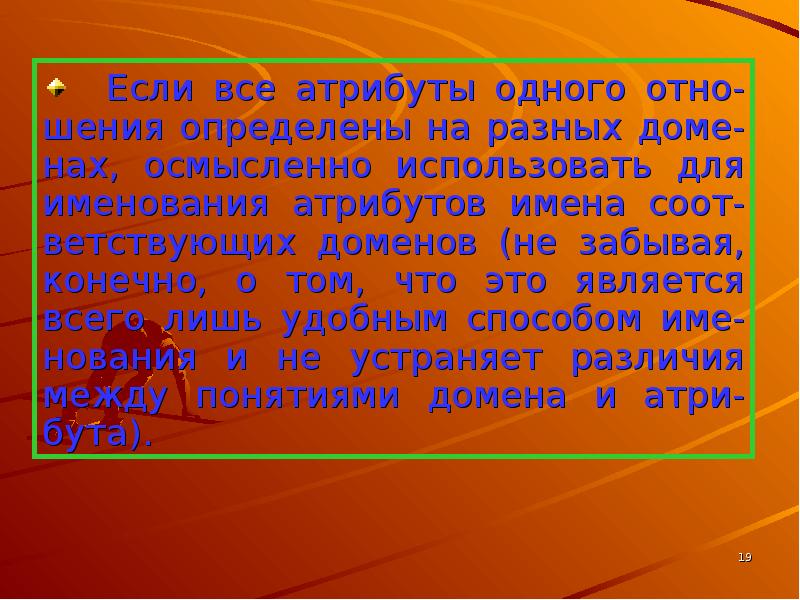

Слайд 19

Описание слайда:

Слайд 20

Описание слайда:

Слайд 21

Описание слайда:

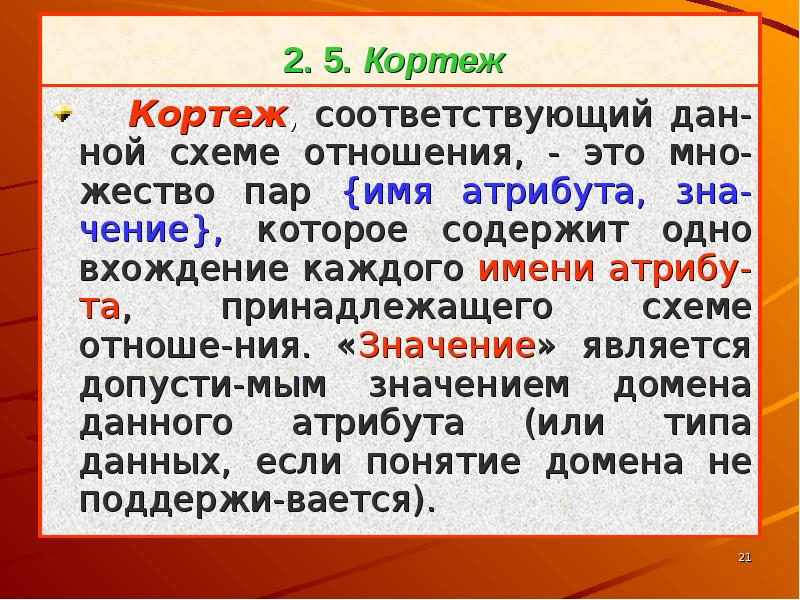

2. 5. Кортеж Кортеж, соответствующий дан-ной схеме отношения, - это мно-жество пар {имя атрибута, зна-чение}, которое содержит одно вхождение каждого имени атрибу-та, принадлежащего схеме отноше-ния. «Значение» является допусти-мым значением домена данного атрибута (или типа данных, если понятие домена не поддержи-вается).

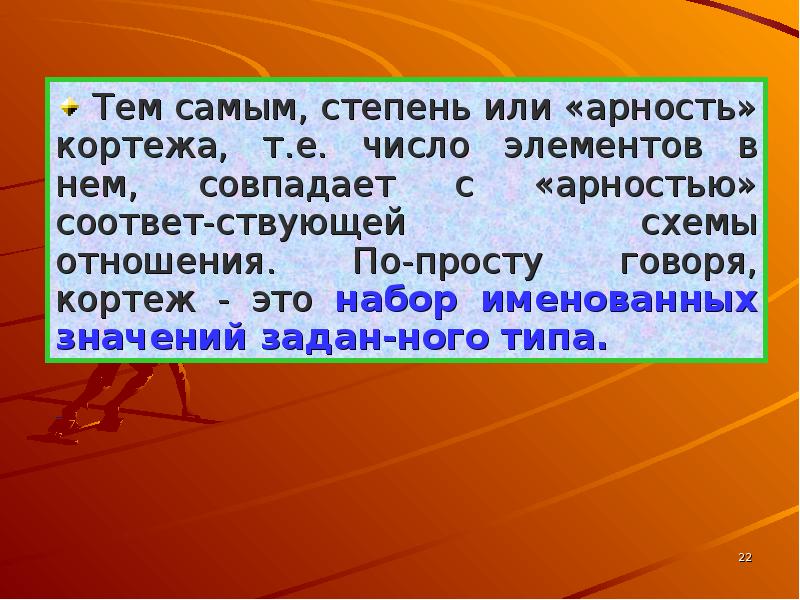

Слайд 22

Описание слайда:

Слайд 23

Описание слайда:

2. 6. Отношение Отношение - это множество кортежей, соответствующих одной схеме отношения. Иногда, чтобы не путаться, говорят «отношение-схема» и «отношение-экзем-пляр», иногда схему отношения называют заголовком отноше-ния, а отношение как набор кортежей - телом отношения.

Слайд 24

Описание слайда:

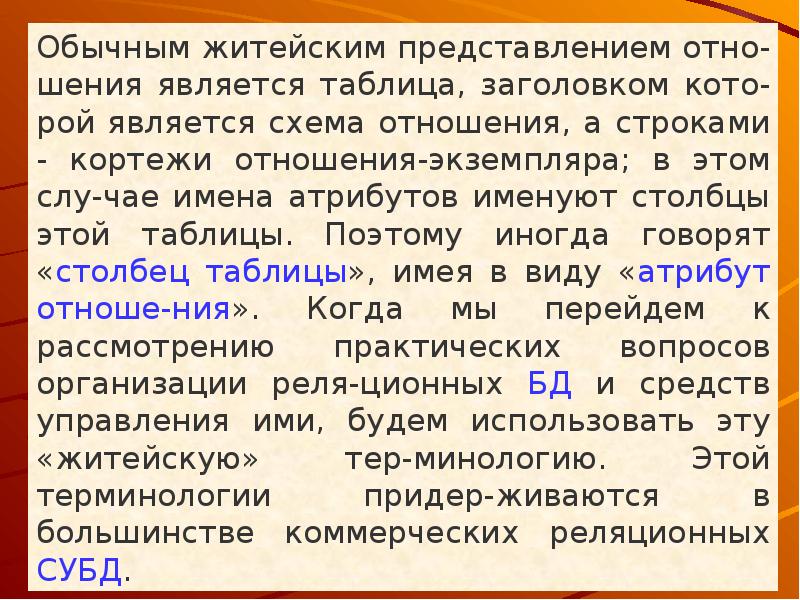

Слайд 25

Описание слайда:

Слайд 26

Описание слайда:

Слайд 27

Описание слайда:

Слайд 28

Описание слайда:

Слайд 29

Описание слайда:

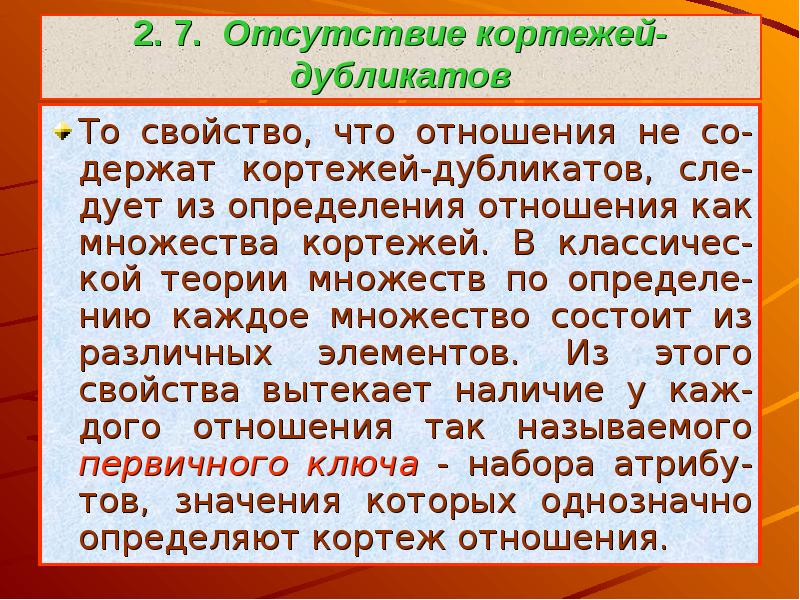

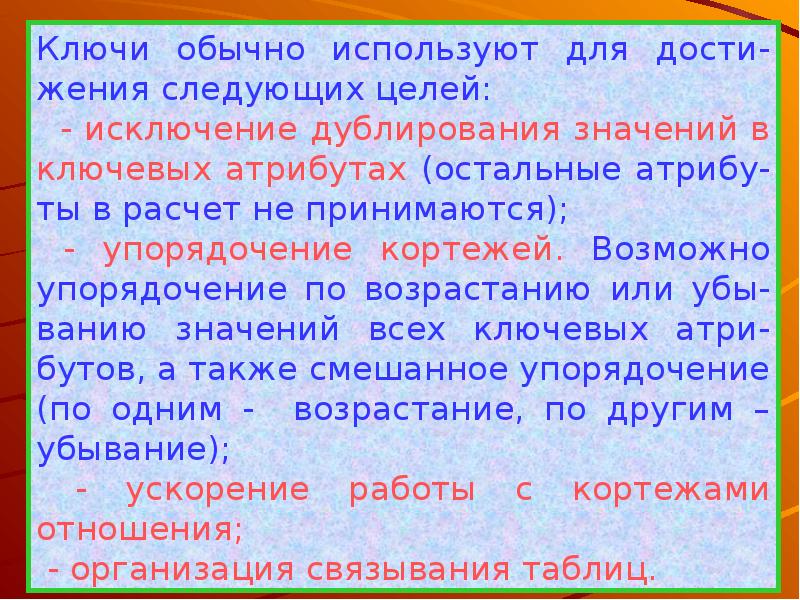

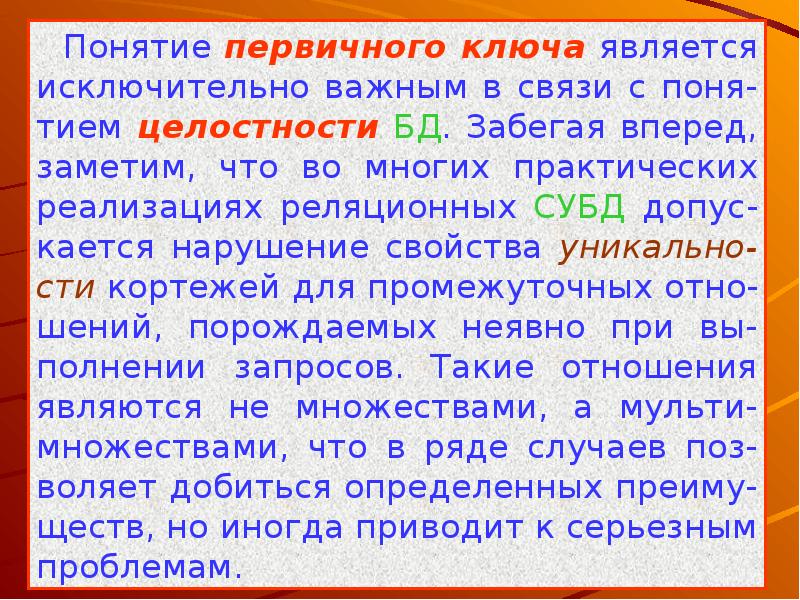

2. 7. Отсутствие кортежей-дубликатов То свойство, что отношения не со-держат кортежей-дубликатов, сле-дует из определения отношения как множества кортежей. В классичес-кой теории множеств по определе-нию каждое множество состоит из различных элементов. Из этого свойства вытекает наличие у каж-дого отношения так называемого первичного ключа - набора атрибу-тов, значения которых однозначно определяют кортеж отношения.

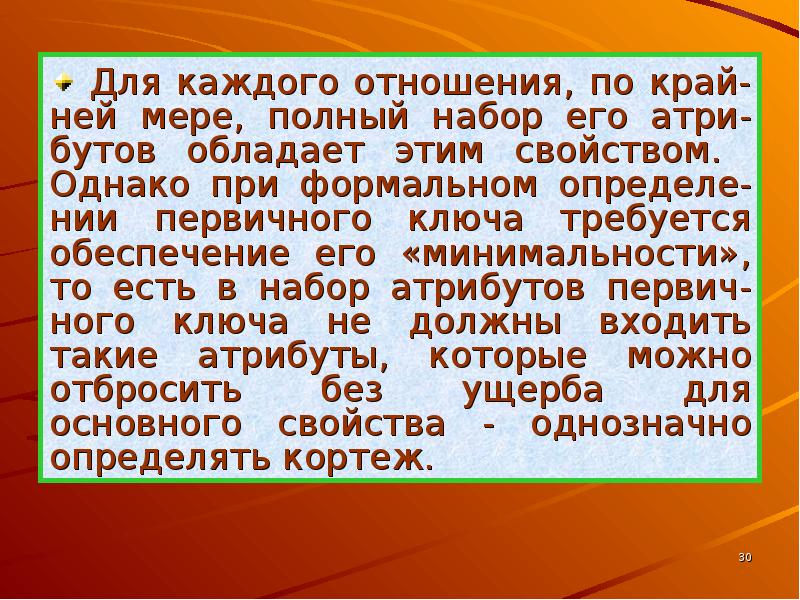

Слайд 30

Описание слайда:

Слайд 31

Описание слайда:

Слайд 32

Описание слайда:

Слайд 33

Описание слайда:

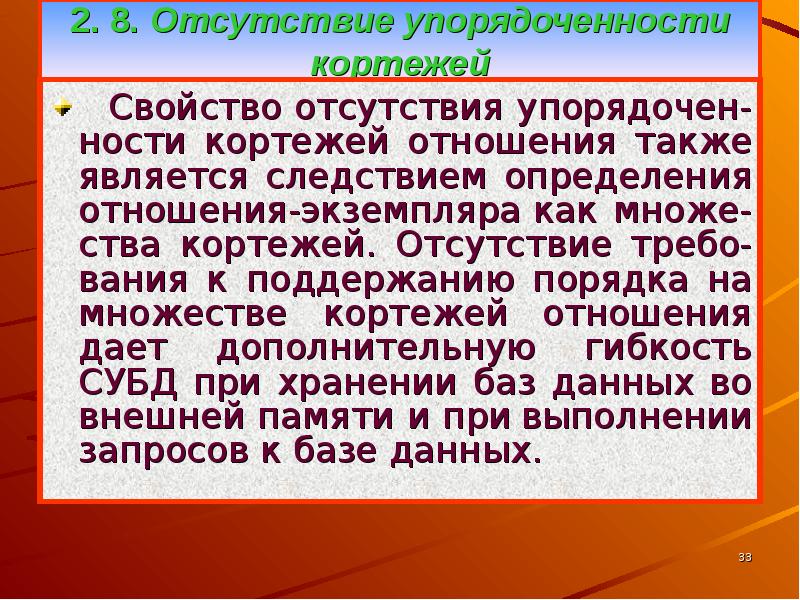

2. 8. Отсутствие упорядоченности кортежей Свойство отсутствия упорядочен-ности кортежей отношения также является следствием определения отношения-экземпляра как множе-ства кортежей. Отсутствие требо-вания к поддержанию порядка на множестве кортежей отношения дает дополнительную гибкость СУБД при хранении баз данных во внешней памяти и при выполнении запросов к базе данных.

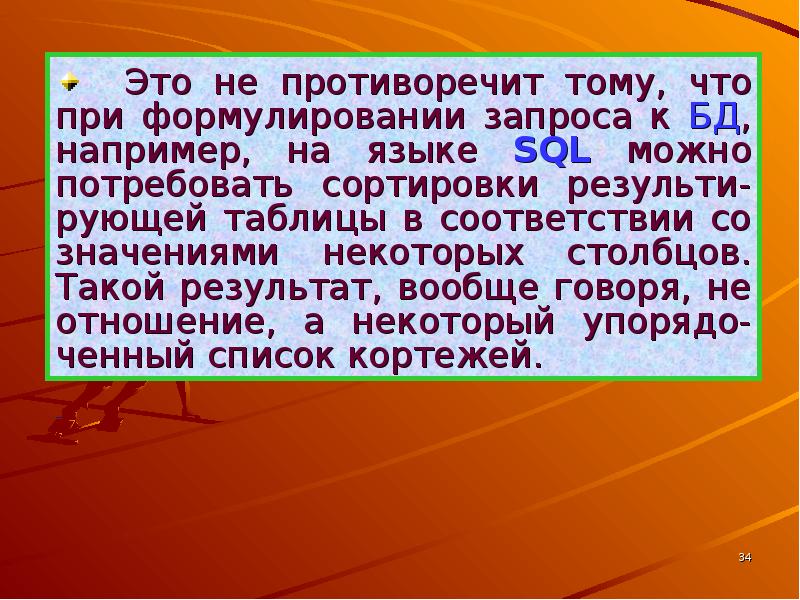

Слайд 34

Описание слайда:

Слайд 35

Описание слайда:

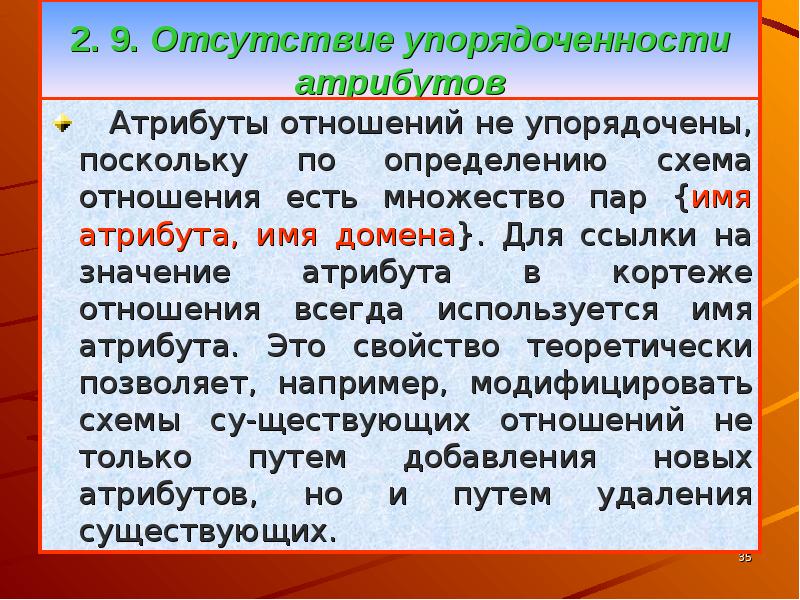

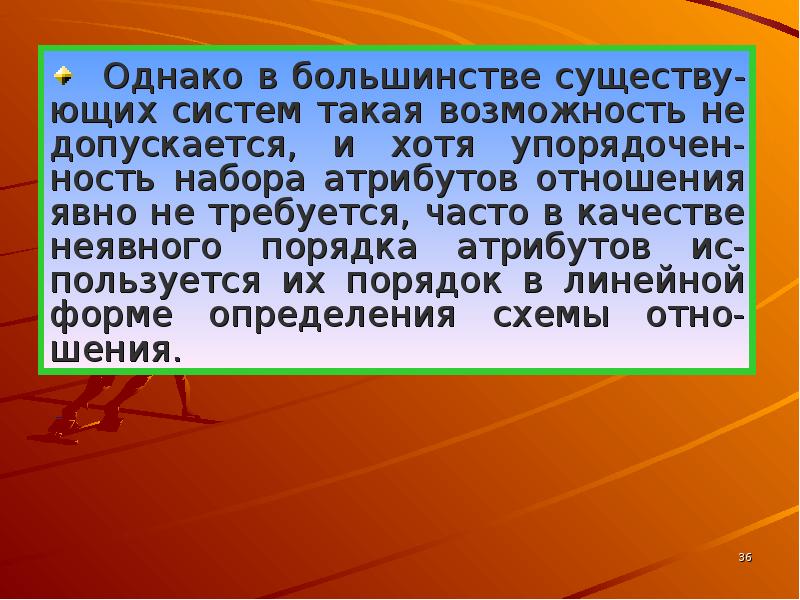

2. 9. Отсутствие упорядоченности атрибутов Атрибуты отношений не упорядочены, поскольку по определению схема отношения есть множество пар {имя атрибута, имя домена}. Для ссылки на значение атрибута в кортеже отношения всегда используется имя атрибута. Это свойство теоретически позволяет, например, модифицировать схемы су-ществующих отношений не только путем добавления новых атрибутов, но и путем удаления существующих.

Слайд 36

Описание слайда:

Слайд 37

Описание слайда:

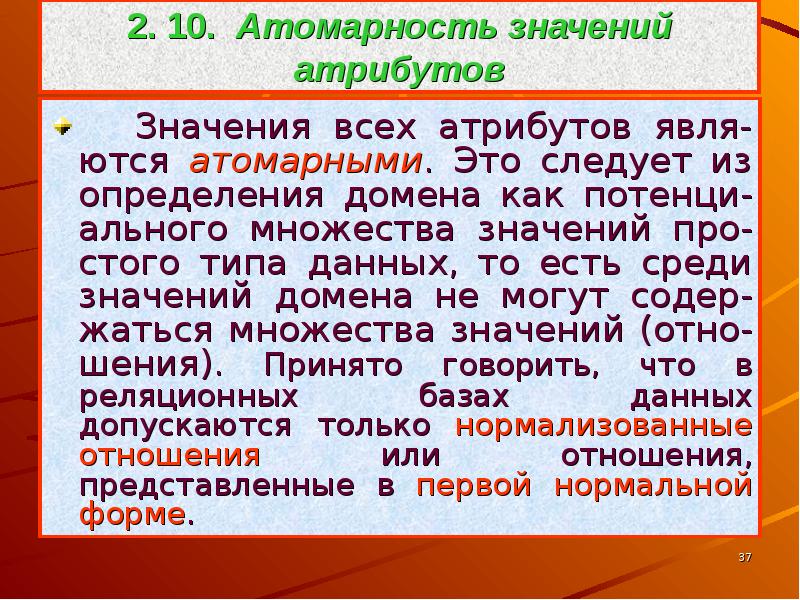

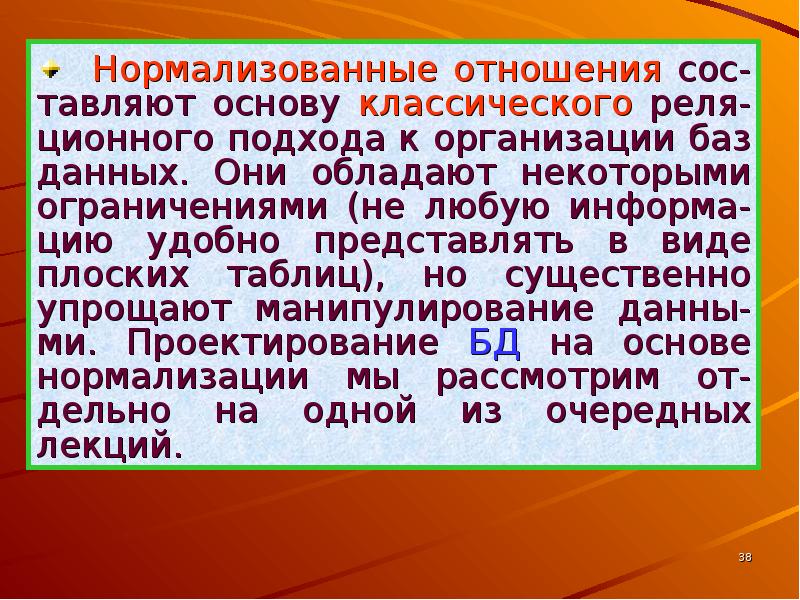

2. 10. Атомарность значений атрибутов Значения всех атрибутов явля-ются атомарными. Это следует из определения домена как потенци-ального множества значений про-стого типа данных, то есть среди значений домена не могут содер-жаться множества значений (отно-шения). Принято говорить, что в реляционных базах данных допускаются только нормализованные отношения или отношения, представленные в первой нормальной форме.

Слайд 38

Описание слайда:

Слайд 39

Описание слайда:

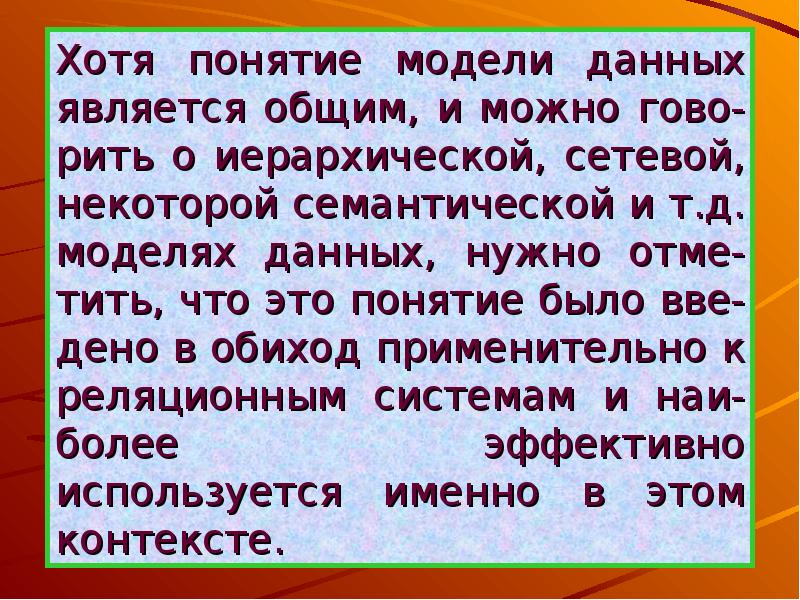

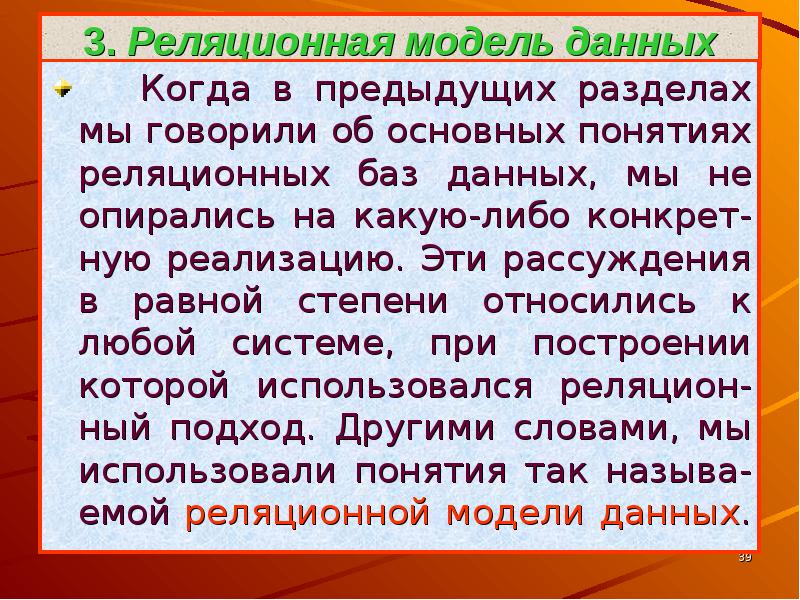

3. Реляционная модель данных Когда в предыдущих разделах мы говорили об основных понятиях реляционных баз данных, мы не опирались на какую-либо конкрет-ную реализацию. Эти рассуждения в равной степени относились к любой системе, при построении которой использовался реляцион-ный подход. Другими словами, мы использовали понятия так называ-емой реляционной модели данных.

Слайд 40

Описание слайда:

Слайд 41

Описание слайда:

Слайд 42

Описание слайда:

Слайд 43

Описание слайда:

Слайд 44

Описание слайда:

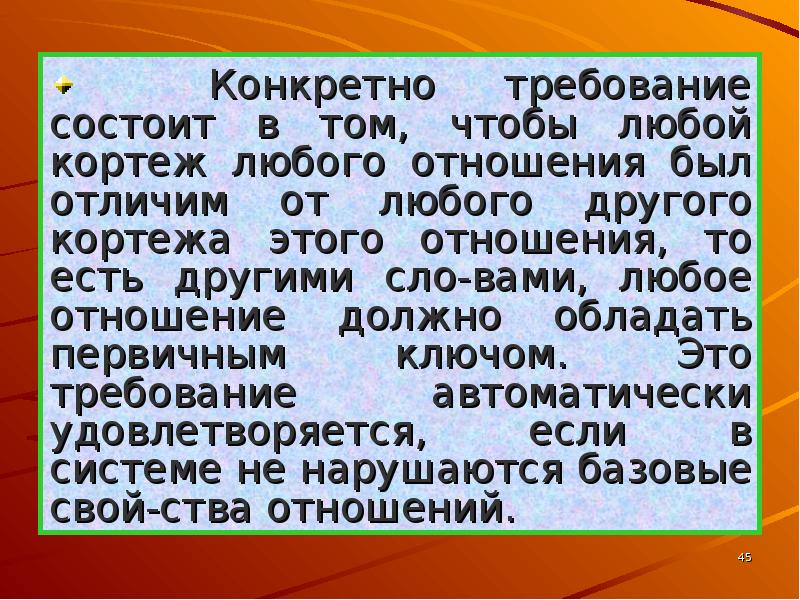

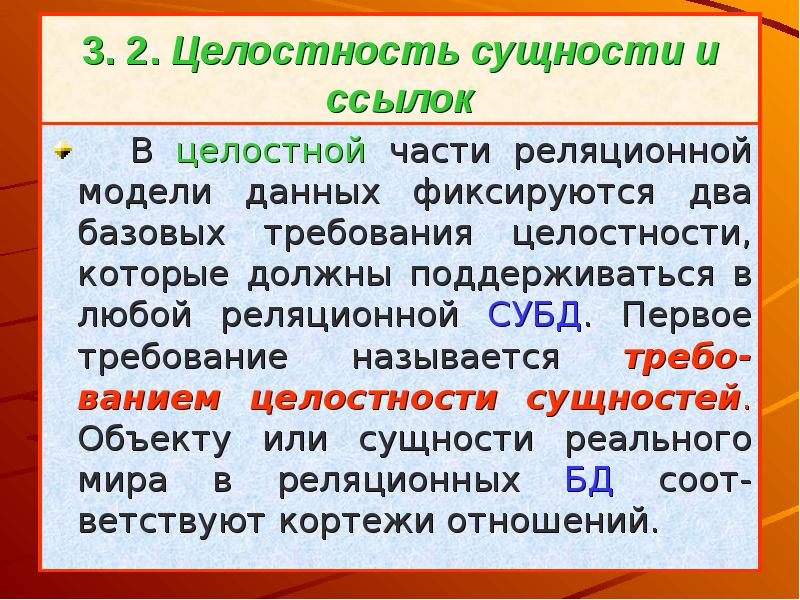

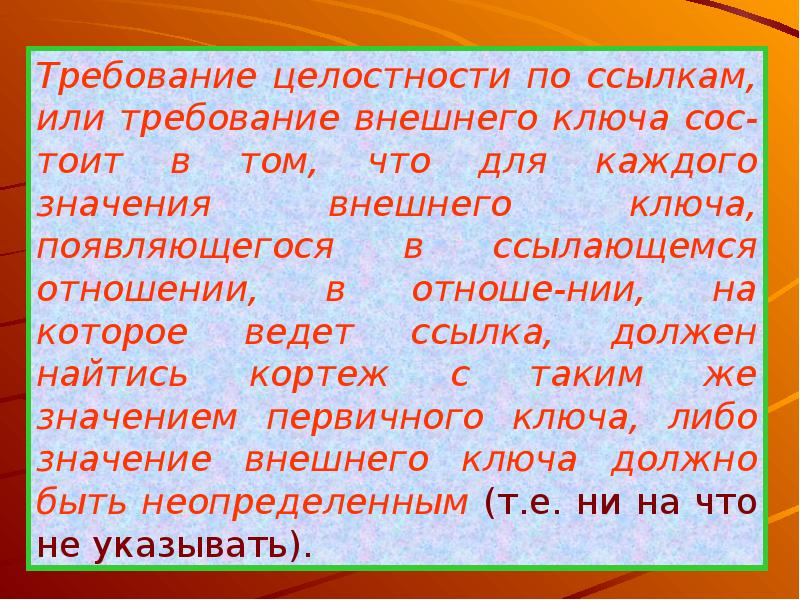

3. 2. Целостность сущности и ссылок В целостной части реляционной модели данных фиксируются два базовых требования целостности, которые должны поддерживаться в любой реляционной СУБД. Первое требование называется требо-ванием целостности сущностей. Объекту или сущности реального мира в реляционных БД соот-ветствуют кортежи отношений.

Слайд 45

Описание слайда:

Слайд 46

Описание слайда:

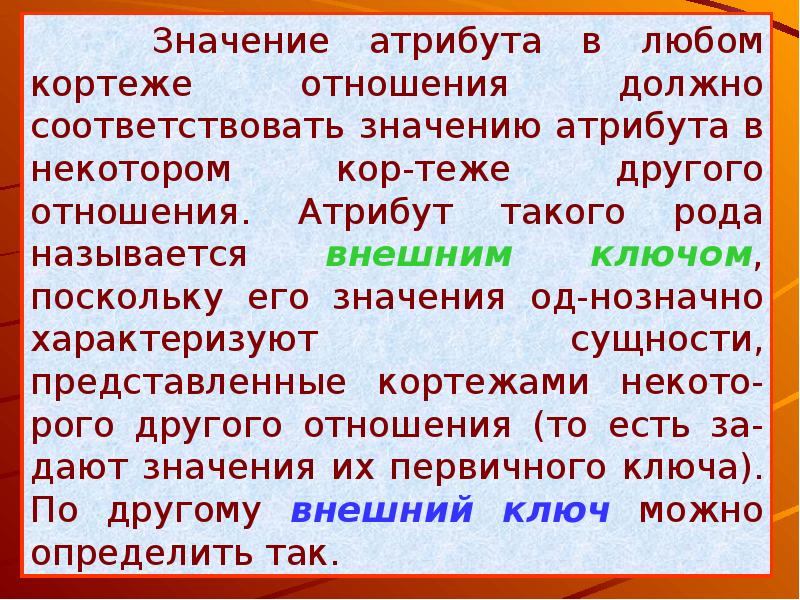

Слайд 47

Описание слайда:

Слайд 48

Описание слайда:

Слайд 49

Описание слайда:

Слайд 50

Описание слайда:

Слайд 51

Описание слайда:

Слайд 52

Описание слайда:

Слайд 53

Описание слайда:

Слайд 54

Описание слайда:

Слайд 55

Описание слайда:

Слайд 56

Описание слайда:

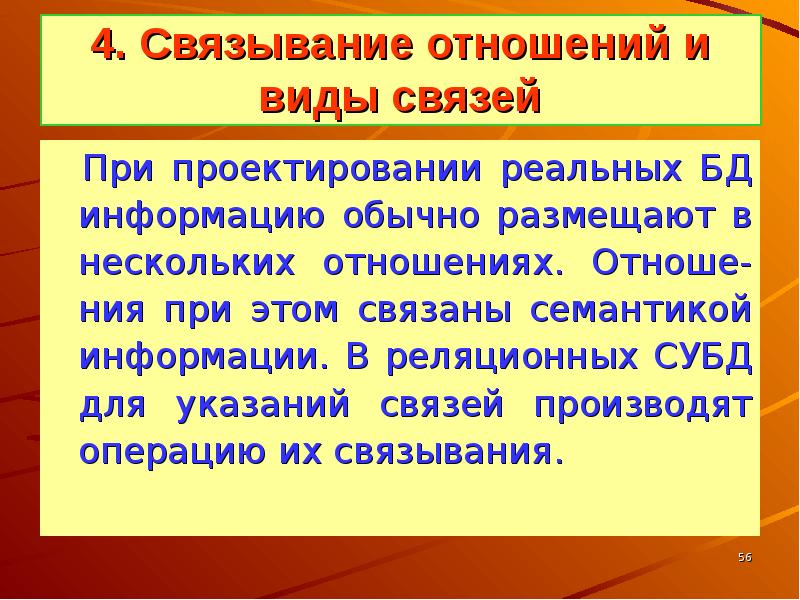

4. Связывание отношений и виды связей При проектировании реальных БД информацию обычно размещают в нескольких отношениях. Отноше-ния при этом связаны семантикой информации. В реляционных СУБД для указаний связей производят операцию их связывания.

Слайд 57

Описание слайда:

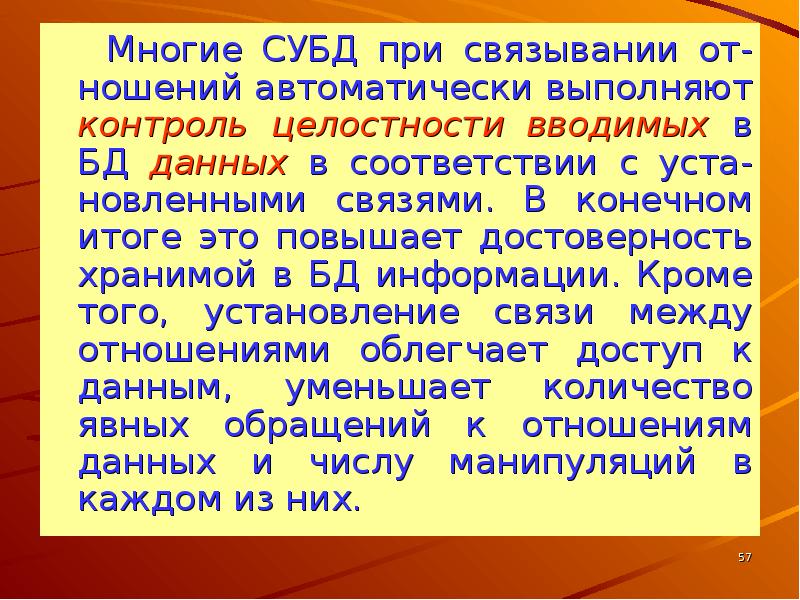

Многие СУБД при связывании от-ношений автоматически выполняют контроль целостности вводимых в БД данных в соответствии с уста-новленными связями. В конечном итоге это повышает достоверность хранимой в БД информации. Кроме того, установление связи между отношениями облегчает доступ к данным, уменьшает количество явных обращений к отношениям данных и числу манипуляций в каждом из них. Многие СУБД при связывании от-ношений автоматически выполняют контроль целостности вводимых в БД данных в соответствии с уста-новленными связями. В конечном итоге это повышает достоверность хранимой в БД информации. Кроме того, установление связи между отношениями облегчает доступ к данным, уменьшает количество явных обращений к отношениям данных и числу манипуляций в каждом из них.

Слайд 58

Описание слайда:

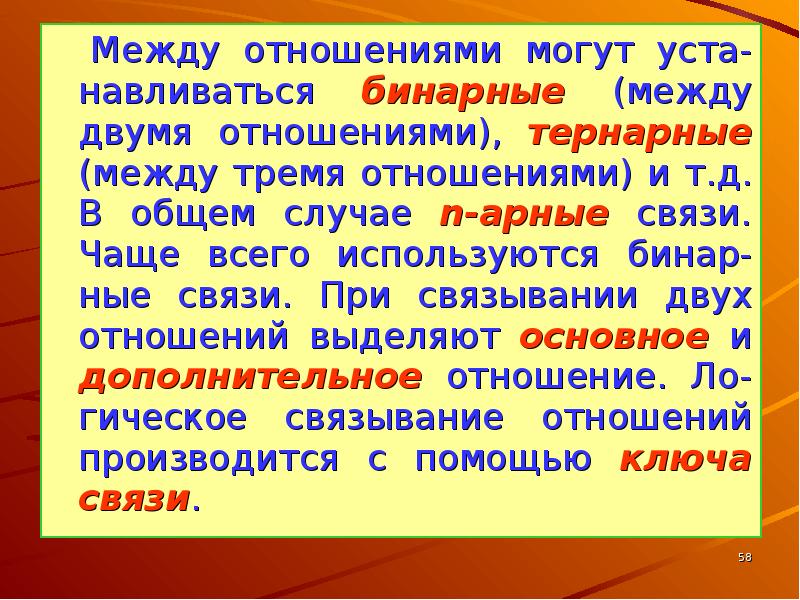

Между отношениями могут уста-навливаться бинарные (между двумя отношениями), тернарные (между тремя отношениями) и т.д. В общем случае n-арные связи. Чаще всего используются бинар-ные связи. При связывании двух отношений выделяют основное и дополнительное отношение. Ло-гическое связывание отношений производится с помощью ключа связи. Между отношениями могут уста-навливаться бинарные (между двумя отношениями), тернарные (между тремя отношениями) и т.д. В общем случае n-арные связи. Чаще всего используются бинар-ные связи. При связывании двух отношений выделяют основное и дополнительное отношение. Ло-гическое связывание отношений производится с помощью ключа связи.

Слайд 59

Описание слайда:

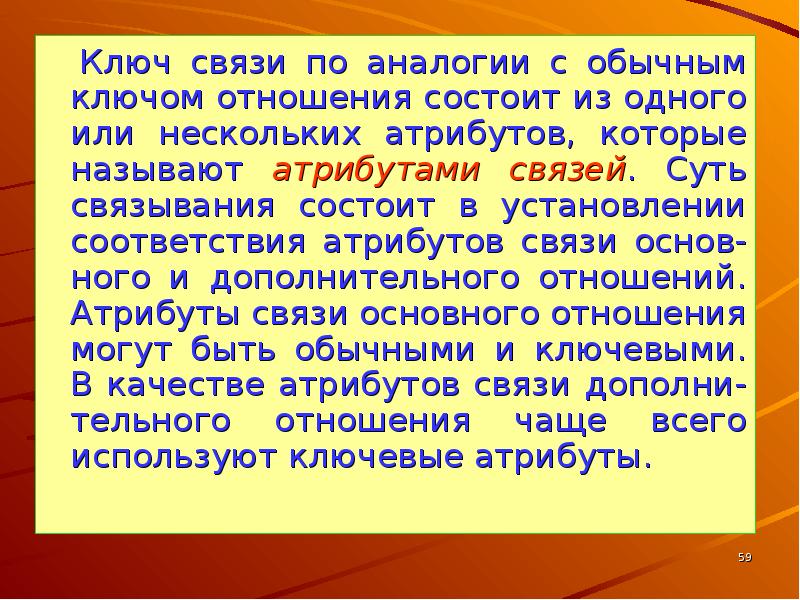

Ключ связи по аналогии с обычным ключом отношения состоит из одного или нескольких атрибутов, которые называют атрибутами связей. Суть связывания состоит в установлении соответствия атрибутов связи основ-ного и дополнительного отношений. Атрибуты связи основного отношения могут быть обычными и ключевыми. В качестве атрибутов связи дополни-тельного отношения чаще всего используют ключевые атрибуты. Ключ связи по аналогии с обычным ключом отношения состоит из одного или нескольких атрибутов, которые называют атрибутами связей. Суть связывания состоит в установлении соответствия атрибутов связи основ-ного и дополнительного отношений. Атрибуты связи основного отношения могут быть обычными и ключевыми. В качестве атрибутов связи дополни-тельного отношения чаще всего используют ключевые атрибуты.

Слайд 60

Описание слайда:

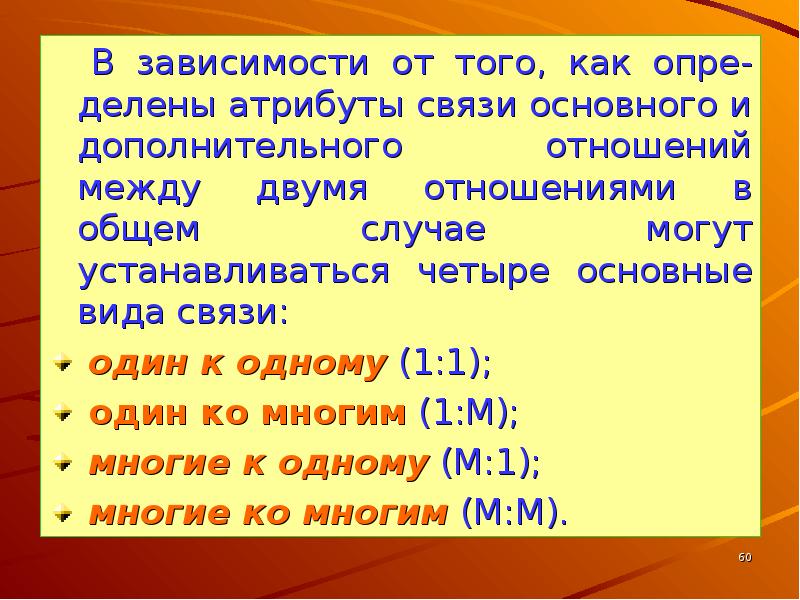

В зависимости от того, как опре-делены атрибуты связи основного и дополнительного отношений между двумя отношениями в общем случае могут устанавливаться четыре основные вида связи: В зависимости от того, как опре-делены атрибуты связи основного и дополнительного отношений между двумя отношениями в общем случае могут устанавливаться четыре основные вида связи: один к одному (1:1); один ко многим (1:M); многие к одному (M:1); многие ко многим (M:M).

Слайд 61

Описание слайда:

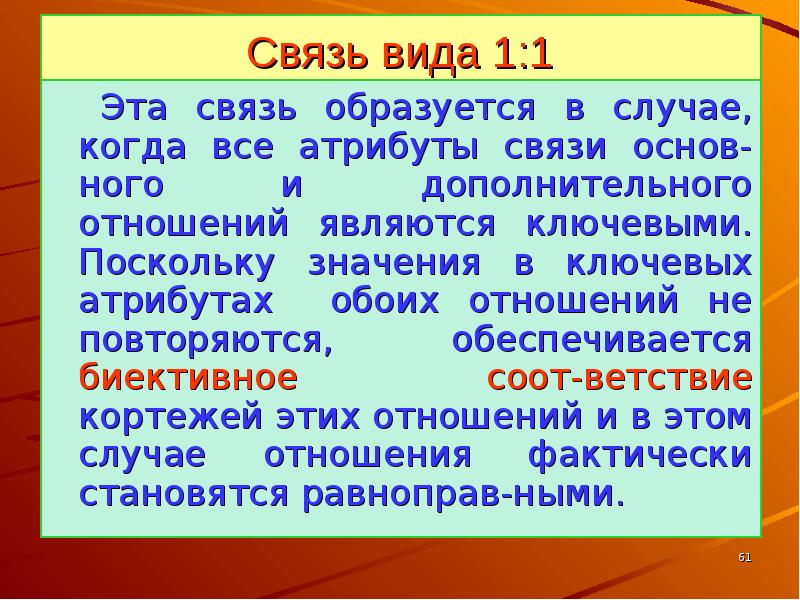

Связь вида 1:1 Эта связь образуется в случае, когда все атрибуты связи основ-ного и дополнительного отношений являются ключевыми. Поскольку значения в ключевых атрибутах обоих отношений не повторяются, обеспечивается биективное соот-ветствие кортежей этих отношений и в этом случае отношения фактически становятся равноправ-ными.

Слайд 62

Описание слайда:

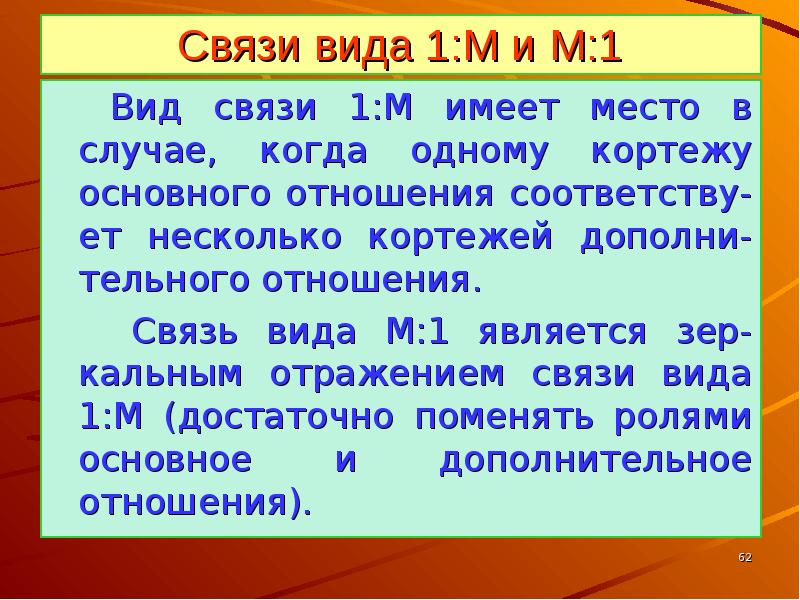

Связи вида 1:M и M:1 Вид связи 1:M имеет место в случае, когда одному кортежу основного отношения соответству-ет несколько кортежей дополни-тельного отношения. Связь вида M:1 является зер-кальным отражением связи вида 1:M (достаточно поменять ролями основное и дополнительное отношения).

Слайд 63

Описание слайда:

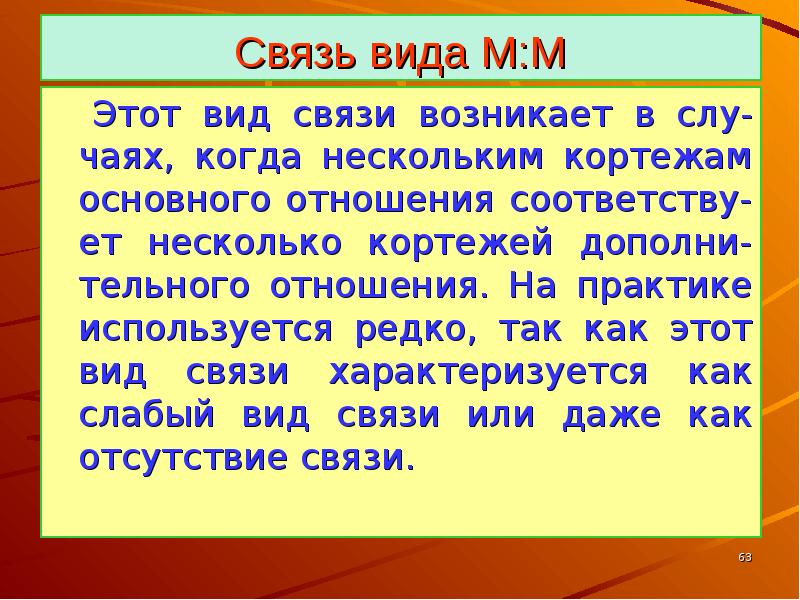

Связь вида M:M Этот вид связи возникает в слу-чаях, когда нескольким кортежам основного отношения соответству-ет несколько кортежей дополни-тельного отношения. На практике используется редко, так как этот вид связи характеризуется как слабый вид связи или даже как отсутствие связи.

Слайд 64

Описание слайда:

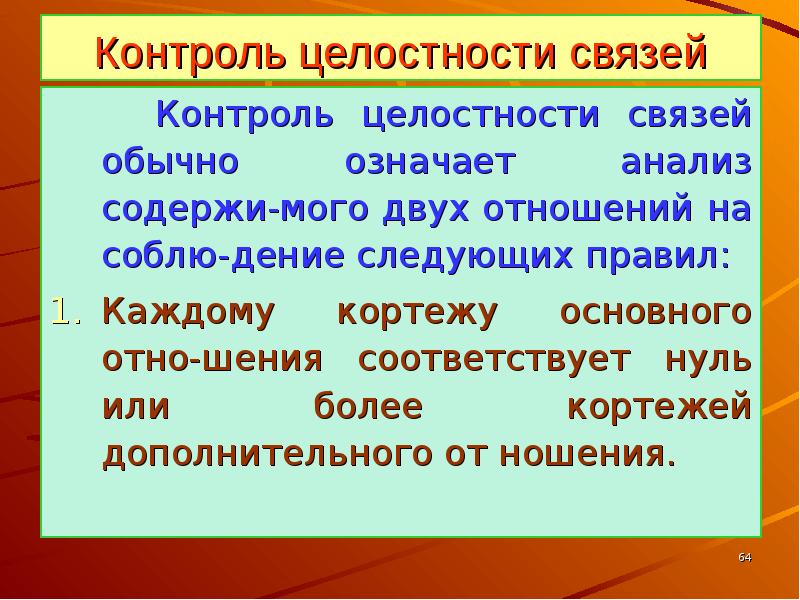

Контроль целостности связей Контроль целостности связей обычно означает анализ содержи-мого двух отношений на соблю-дение следующих правил: Каждому кортежу основного отно-шения соответствует нуль или более кортежей дополнительного от ношения.

Слайд 65

Описание слайда:

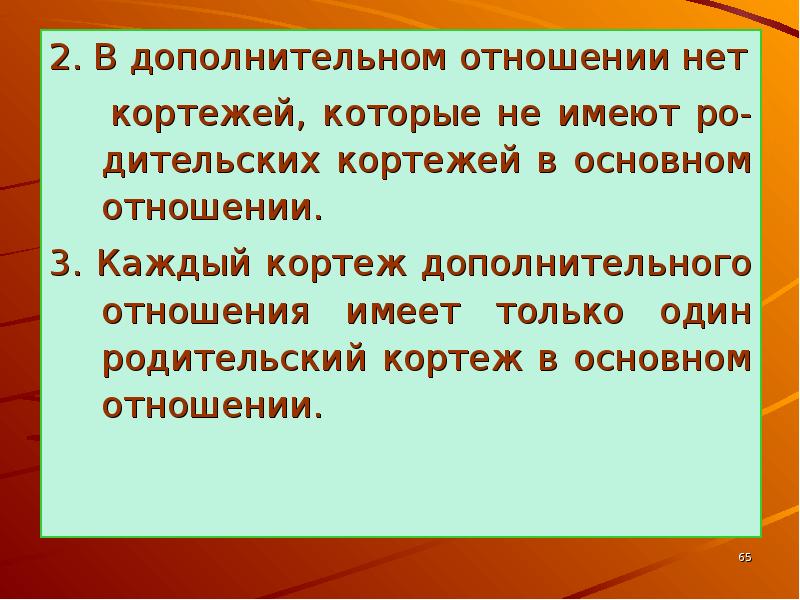

2. В дополнительном отношении нет 2. В дополнительном отношении нет кортежей, которые не имеют ро-дительских кортежей в основном отношении. 3. Каждый кортеж дополнительного отношения имеет только один родительский кортеж в основном отношении.
