ШУМ. ЗАЩИТА ОТ ШУМА Доцент, к.т.н. Шестакова Е.А.

Слайд 2

Описание слайда:

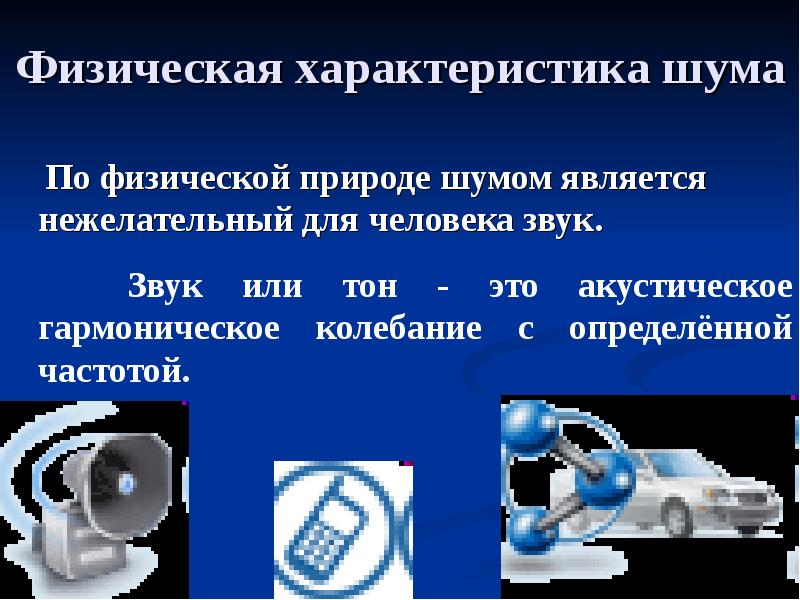

Физическая характеристика шума По физической природе шумом является нежелательный для человека звук. Звук или тон - это акустическое гармоническое колебание с определённой частотой.

Слайд 3

Описание слайда:

Звук характеризуется: Частотой колебаний f (Гц), то есть числом колебаний в секунду. Звуковым давлением p (Па) - это разность между мгновенным давление в волне и атмосферным. Интенсивностью или силой звука I (вт/м2) равной потоку звуковой энергии, проходящей в единицу времени через 1 м2 площади. Интенсивность пропорциональна квадрату звукового давления.

Слайд 4

Описание слайда:

Уровень звукового давления – отношение данного звукового давления р к нулевому (стандартному) уровню р0, выраженному в дБ: Уровень звукового давления – отношение данного звукового давления р к нулевому (стандартному) уровню р0, выраженному в дБ: N=20lgp/p0 Порог слышимости – наиболее тихий звук (при частоте 1000 Гц), который слышит человек. Соответствует звуковому давлению 2х10-5 Па, принятому в качестве нулевого (стандартного) уровня давления. Болевой порог – звуковое давление, вызывающее болевое ощущение. При частоте 1000 Гц болевой порог – 200 Па, что соответствует уровню 120 дБ.

Слайд 5

Описание слайда:

По частоте колебаний звуки классифицируются: Инфразвук < 16 Гц Слышимый звук 16 –20000 Гц Ультразвук > 20000 Гц

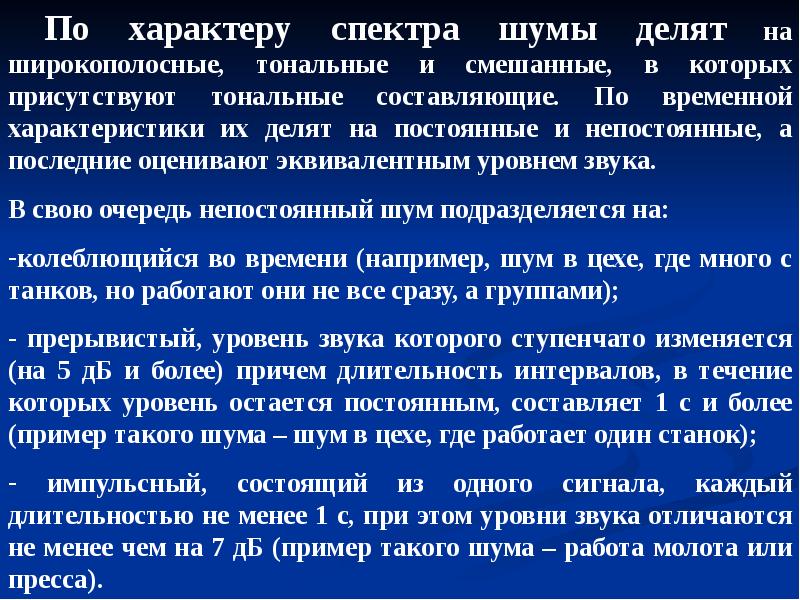

Слайд 6

Описание слайда:

Слайд 7

Описание слайда:

Кроме спектральной характеристики шум оценивают одним числом - уровнем звука в дБА. Это общий уровень шума, откорректированный в соответствии с кривой слышимости. Кроме спектральной характеристики шум оценивают одним числом - уровнем звука в дБА. Это общий уровень шума, откорректированный в соответствии с кривой слышимости.

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

Слайд 10

Описание слайда:

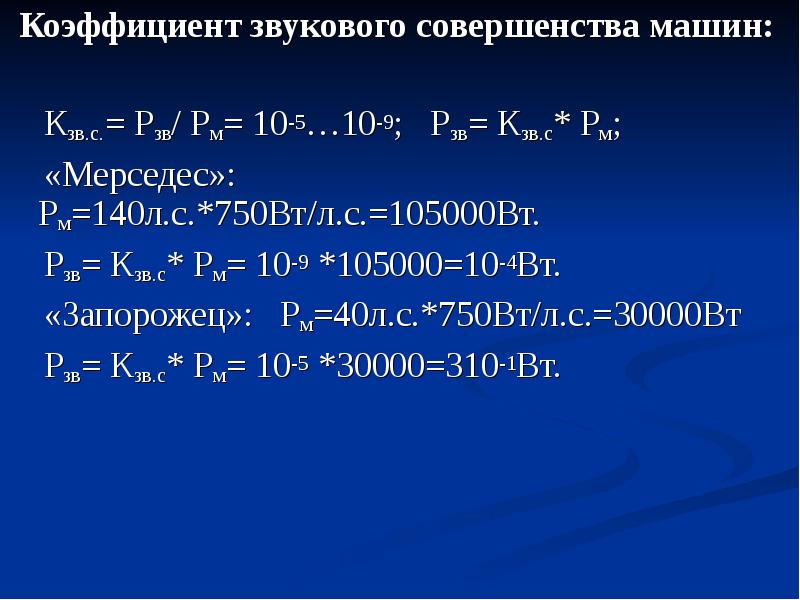

Коэффициент звукового совершенства машин: Коэффициент звукового совершенства машин: Кзв.с.= Рзв/ Рм= 10-5…10-9; Рзв= Кзв.с* Рм; «Мерседес»: Рм=140л.с.*750Вт/л.с.=105000Вт. Рзв= Кзв.с* Рм= 10-9 *105000=10-4Вт. «Запорожец»: Рм=40л.с.*750Вт/л.с.=30000Вт Рзв= Кзв.с* Рм= 10-5 *30000=310-1Вт.

Слайд 11

Описание слайда:

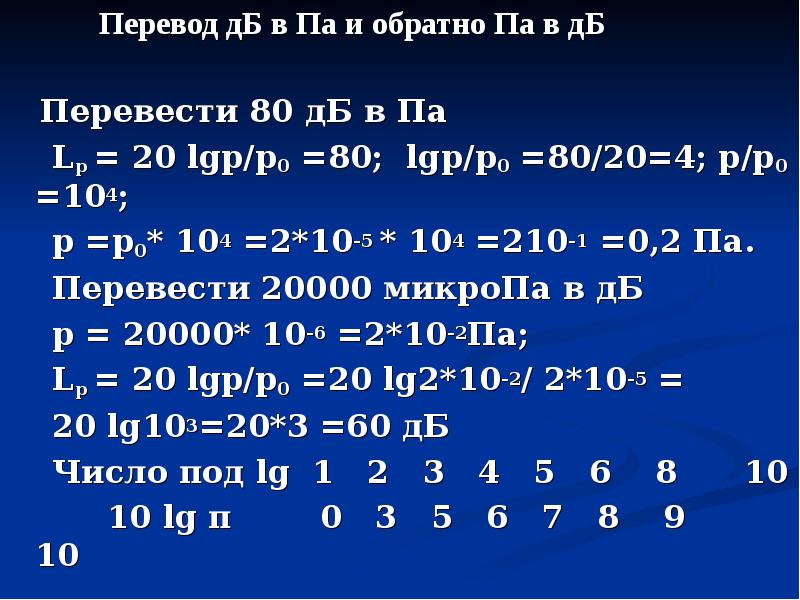

Перевод дБ в Па и обратно Па в дБ Перевод дБ в Па и обратно Па в дБ Перевести 80 дБ в Па Lр = 20 lgр/р0 =80; lgр/р0 =80/20=4; р/р0 =104; р =р0* 104 =2*10-5 * 104 =210-1 =0,2 Па. Перевести 20000 микроПа в дБ р = 20000* 10-6 =2*10-2Па; Lр = 20 lgр/р0 =20 lg2*10-2/ 2*10-5 = 20 lg103=20*3 =60 дБ Число под lg 1 2 3 4 5 6 8 10 10 lg п 0 3 5 6 7 8 9 10

Слайд 12

Описание слайда:

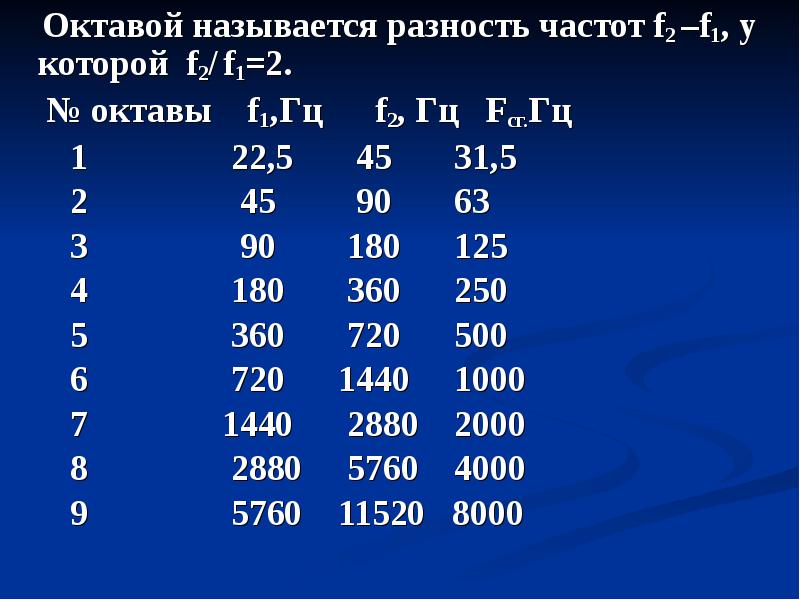

Октавой называется разность частот f2 –f1, у которой f2/ f1=2. Октавой называется разность частот f2 –f1, у которой f2/ f1=2. № октавы f1,Гц f2, Гц Fсг.Гц 1 22,5 45 31,5 2 45 90 63 3 90 180 125 4 180 360 250 5 360 720 500 6 720 1440 1000 7 1440 2880 2000 8 2880 5760 4000 9 5760 11520 8000

Слайд 13

Описание слайда:

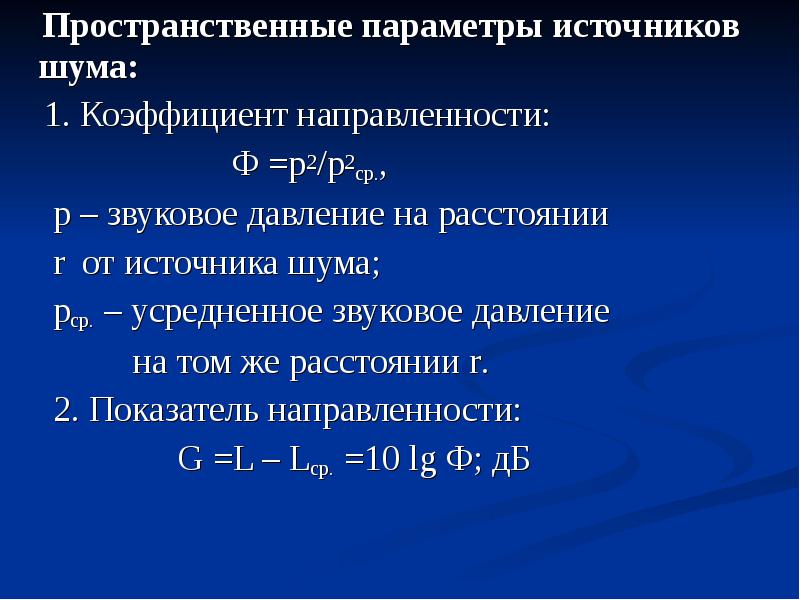

Пространственные параметры источников шума: Пространственные параметры источников шума: 1. Коэффициент направленности: Ф =р2/р2ср., р – звуковое давление на расстоянии r от источника шума; рср. – усредненное звуковое давление на том же расстоянии r. 2. Показатель направленности: G =L – Lср. =10 lg Ф; дБ

Слайд 14

Описание слайда:

Задачи акустического расчета: Задачи акустического расчета: 1. Определение уровня интенсивности в расчетной точке, когда известен источник шума и его основные характеристики: L = f( P, Ф, S, к ); 2. Расчет необходимого уровня снижения интенсивности шума: ∆ L = L – Lп; 3.Разработка мероприятий по снижению уровня шума до допустимых величин.

Слайд 15

Описание слайда:

Акустический расчет в открытом пространстве : Акустический расчет в открытом пространстве : При действии источника шума со звуковой мощностью Р интенсивность шума в расчетной точке определяется выражением: I = Р*Ф/ S*k; I/I0 = Р/(I0 *S0)*(S0*Ф)/ S*k=Р/Р0*Ф* S0/ S*1/k; 10lgI/I0 =10lgР/Р0+10lgФ-10lgS/S0-10lgk; L = Lp+10lgФ-10lgS/S0-10lgk ∆ L = L – Lп; Расчет проводят в каждой октавной полосе

Слайд 16

Описание слайда:

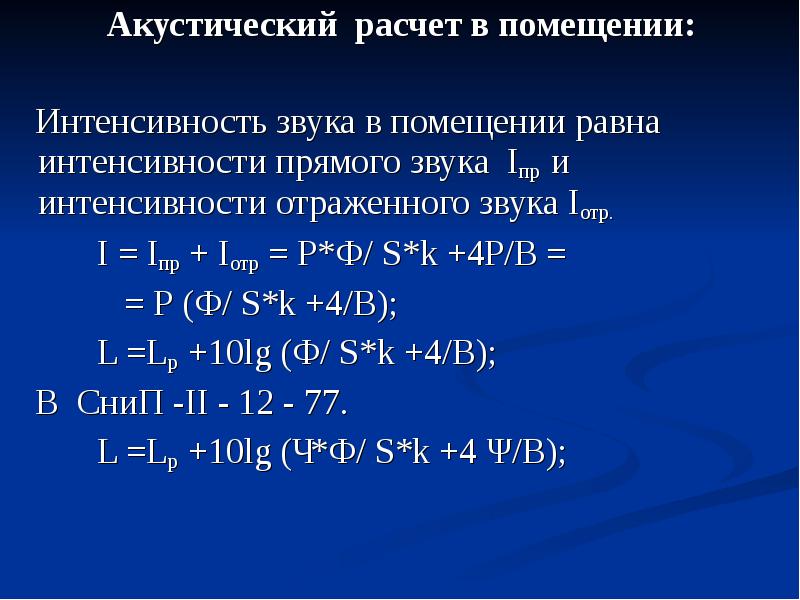

Акустический расчет в помещении: Акустический расчет в помещении: Интенсивность звука в помещении равна интенсивности прямого звука Iпр и интенсивности отраженного звука Iотр. I = Iпр + Iотр = Р*Ф/ S*k +4Р/В = = Р (Ф/ S*k +4/В); L =Lp +10lg (Ф/ S*k +4/В); В СниП -II - 12 - 77. L =Lp +10lg (ҳ*Ф/ S*k +4 Ψ/В);

Слайд 17

Описание слайда:

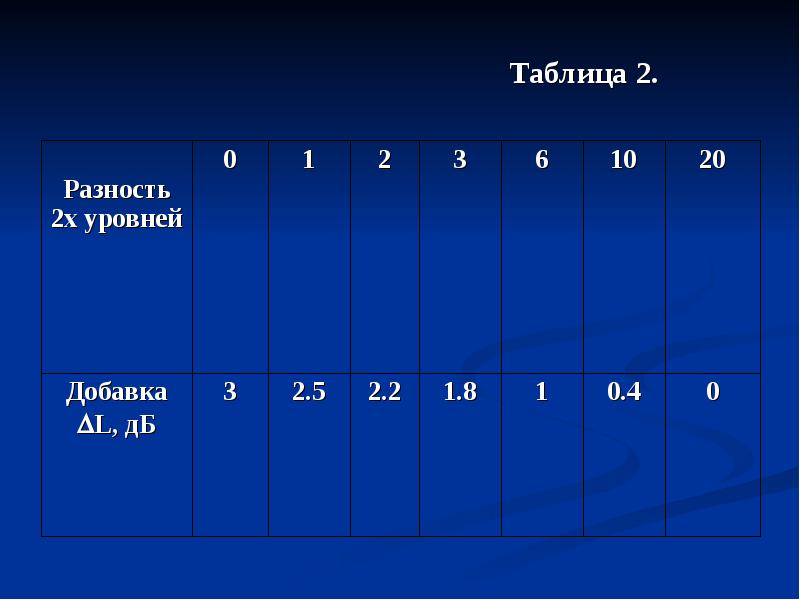

Упрощенный расчет уровней звукового давления от нескольких источников шума Упрощенный расчет уровней звукового давления от нескольких источников шума Пусть задано три источника шума: L1 =83 дБ; L2 =77 дБ; L3=82 дБ Найти L суммарное – ? РАЗНОСТЬ 2х складываемых уровней L1 - L2=83 – 77=6дБ По табл.2 находим добавку к большему значению L1,равную 1дБ; тогда Lб= L1+1=83+1=84дБ; РАЗНОСТЬ 2х складываемых уровней Lб – L3=84 – 82=2дБ; по табл.2 находим добавку к большему значению Lб ,равную 2,2дБ и расчетный уровень звукового давления от трех источников шума будет равен Lс = Lб +2,2=84+2,2=86,2дБ

Слайд 18

Описание слайда:

Слайд 19

Описание слайда:

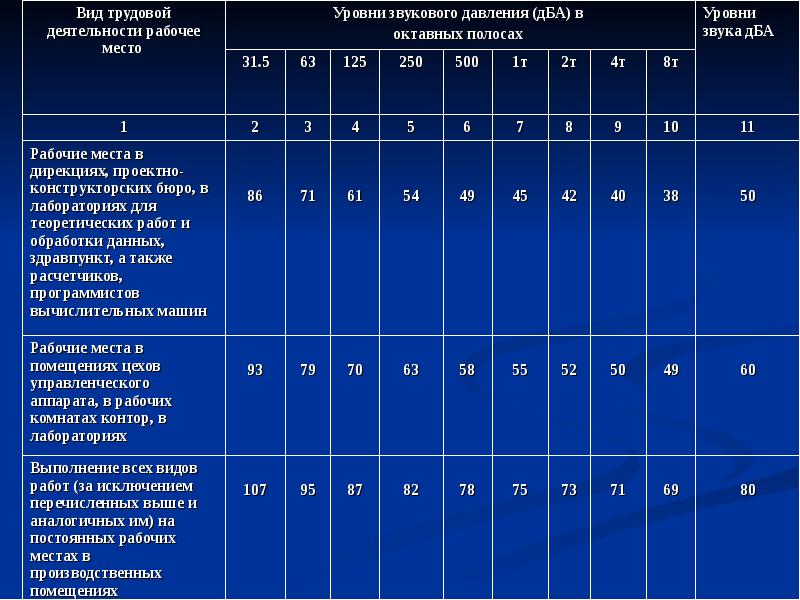

Нормирование шума Нормирование шума Для постоянного шума нормируемым параметром является уровень звукового давления, измеренный в девяти октавных полосах со среднегеометрическими частотами: Fсг 31,5; 63; 125; 250; 500; 1000; 2000; 4000; 8000 Гц L 107; 95; 87; 82; 78; 75; 73; 71; 69 дБ Для непостоянного шума нормируемым параметром является эквивалентный уровень звука: Lэкв.= 20lg1/Т 0T∫ р/р0 dt, дБА

Слайд 20

Описание слайда:

Слайд 21

Описание слайда:

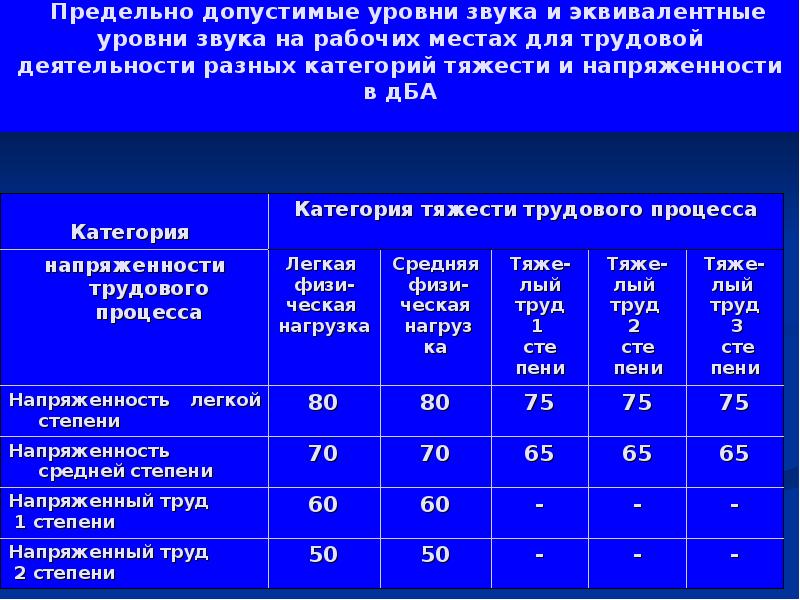

Значение предельных уровней звука для разных видов жизнедеятельности при разных классах условий (степенях риска)

Слайд 22

Описание слайда:

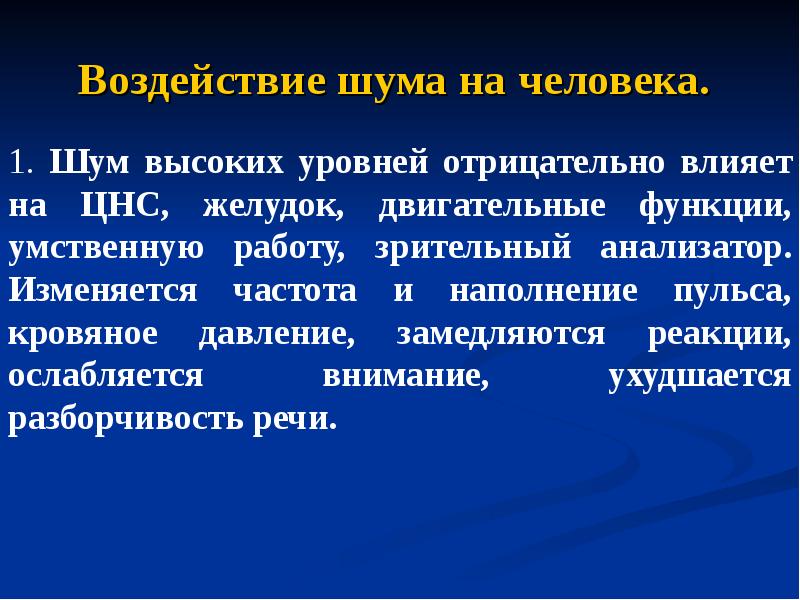

Воздействие шума на человека.

Слайд 23

Описание слайда:

2.Снижается чувствительность органа слуха, что приводит к временному повышению порога слышимости. При длительном воздействии шума высокого уровня возникают необратимые потери слуха и развивается профессиональное заболевание - тугоухость. 2.Снижается чувствительность органа слуха, что приводит к временному повышению порога слышимости. При длительном воздействии шума высокого уровня возникают необратимые потери слуха и развивается профессиональное заболевание - тугоухость.

Слайд 24

Описание слайда:

Слайд 25

Описание слайда:

Слышимость зависит от уровня звука (дБ), частоты (Гц), направления распространения источника звука

Слайд 26

Описание слайда:

Слайд 27

Описание слайда:

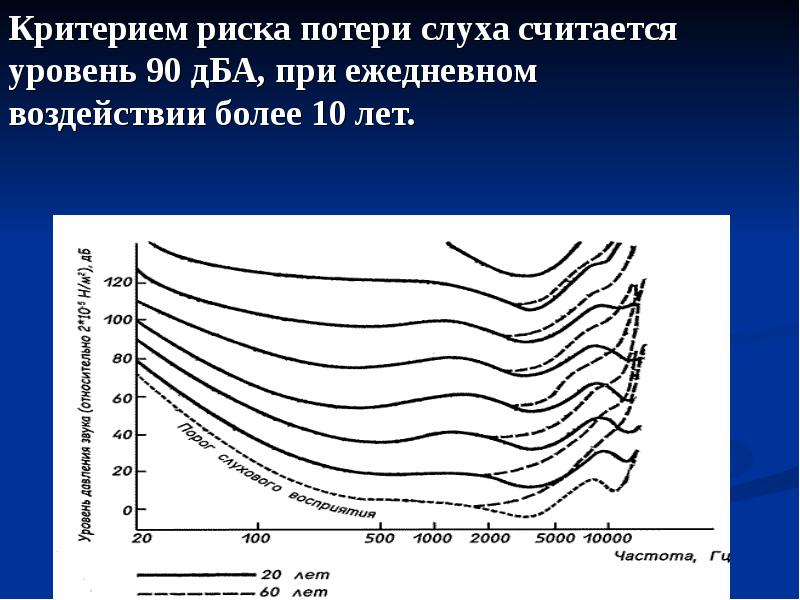

Слышимость зависит от возраста

Слайд 28

Описание слайда:

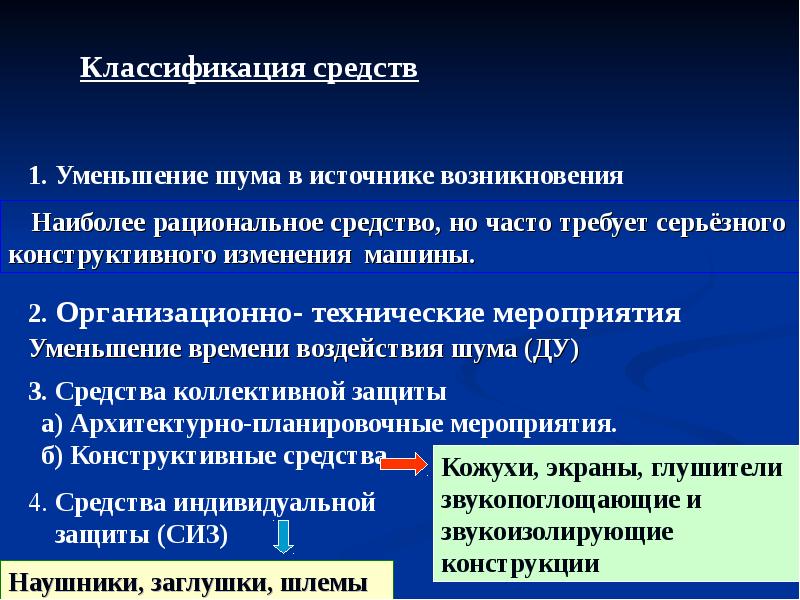

Методы и средства борьбы с шумом 1. Классификация методов защиты от шума и их краткая характеристика. 2. Акустические методы защиты от шума по пути его распространения. 3. Средства индивидуальной защиты от шума. 4. Медицинские профилактические мероприятия по защите от шума.

Слайд 29

Описание слайда:

Слайд 30

Описание слайда:

Снижение шума в источнике его возникновения достигается: Снижение шума в источнике его возникновения достигается: 1.Заменой ударных процессов на безударные (клепка-сваркой, штамповка- прессованием и др.) 2. Заменой возвратно-поступательного перемещения деталей вращательным. 3. Заменой зубчатых передач гидравлическими. 4. Заменой интенсивно звучащих материалов на материалы с меньшей звучностью (сталь на чугун). 5. Повышение точности изготовления деталей и качества балансировки вращающихся деталей. 6. Применение новых методов металлообработки (лазерная, электронно-лучевая, плазменная и др.)

Слайд 31

Описание слайда:

Слайд 32

Описание слайда:

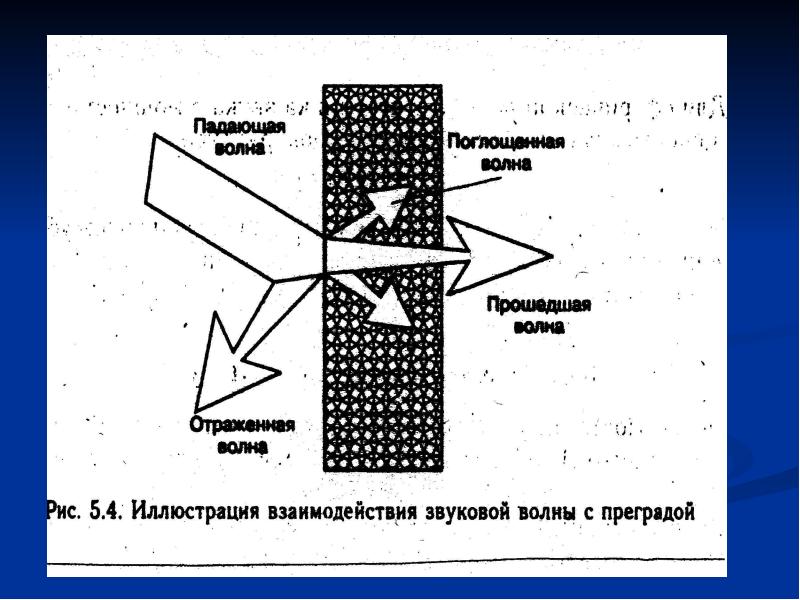

Коэффициенты, характеризующие взаимодействие звука с преградой: Коэффициенты, характеризующие взаимодействие звука с преградой: 1. Коэффициент поглощения звука: α = Iпогл./ Iпад. 2. Коэффициент отражения звука: β = Iотр./ Iпад 3. Коэффициент пропускания звука: τ = Iпр./ Iпад α + β + τ =1 Звукоизолирующая способность преграды: R =10 lg1/ τ, дБ

Слайд 33

Описание слайда:

Расчет звукоизолирующей способности преграды (ограждения) Расчет звукоизолирующей способности преграды (ограждения) 1. Rтр.огр.= L – Ln +10 lgSогр./В, 2. Rогр.> Rтр.огр, 3. Lиз. = L – Rогр. Эмпирические зависимости для Rогр: Для ж/бетона, кирпича, металла: Rогр. =20 lg(m*f) -47,5; Для оконного стекла Rогр. =18+8,5lgh/h0

Слайд 34

Описание слайда:

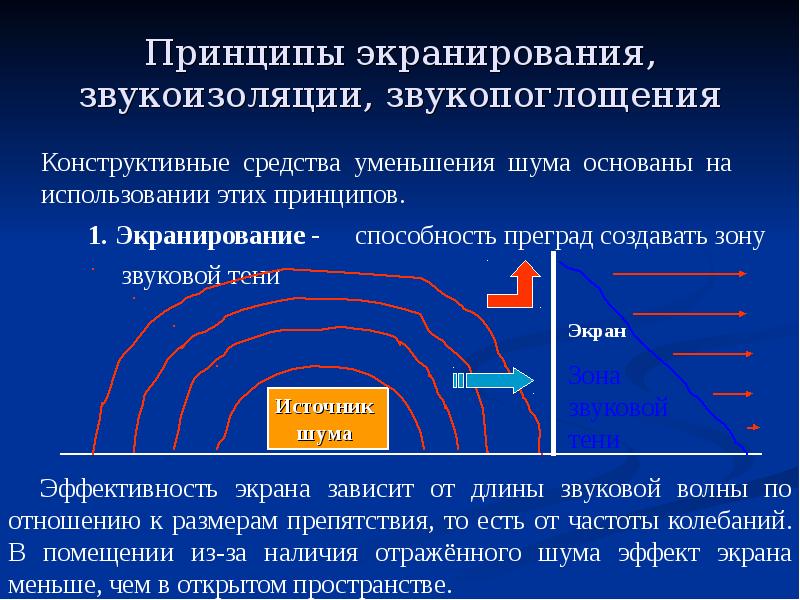

Принципы экранирования, звукоизоляции, звукопоглощения

Слайд 35

Описание слайда:

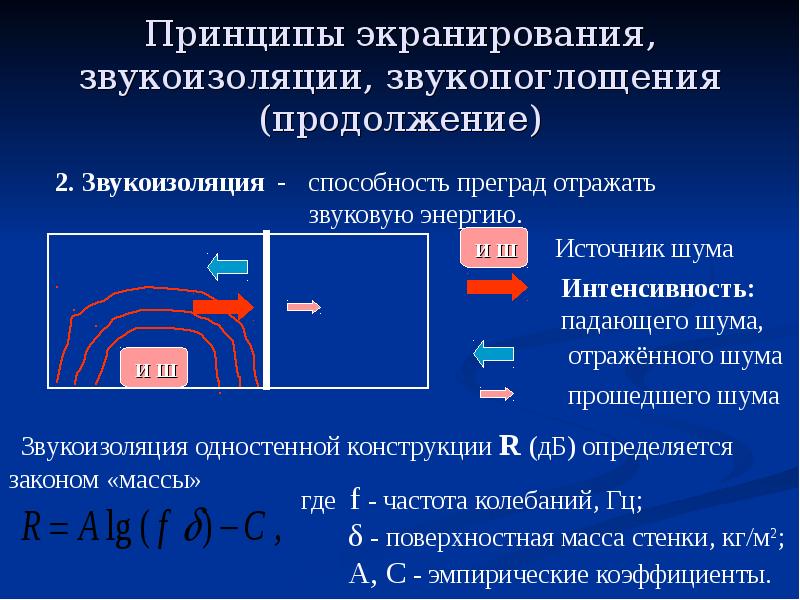

Принципы экранирования, звукоизоляции, звукопоглощения (продолжение)

Слайд 36

Описание слайда:

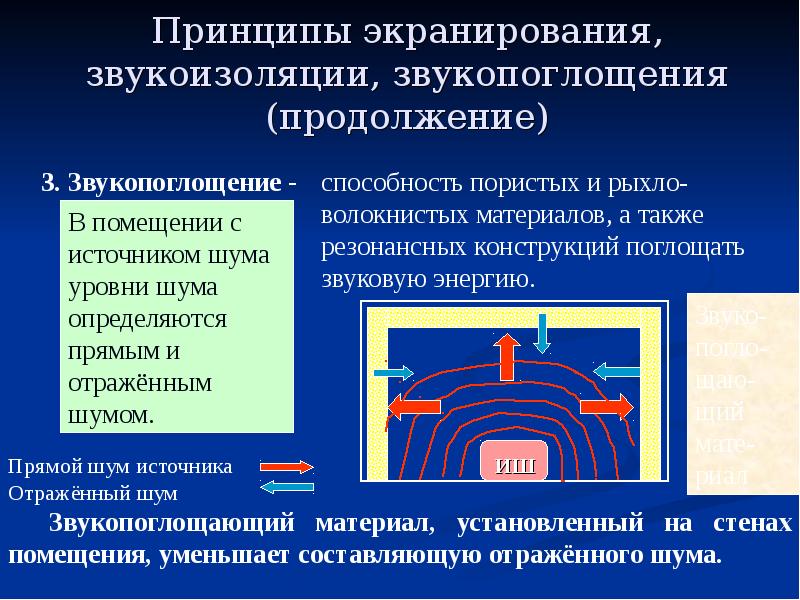

Принципы экранирования, звукоизоляции, звукопоглощения (продолжение)

Слайд 37

Описание слайда:

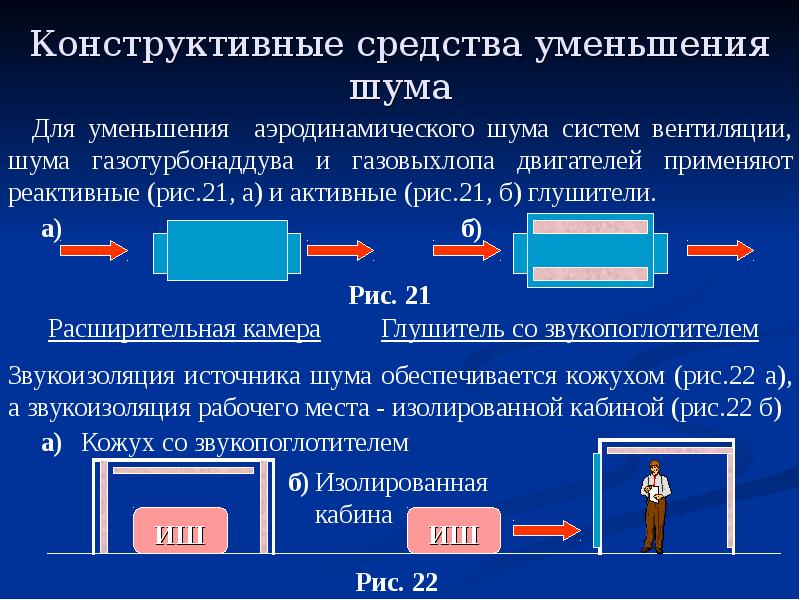

Конструктивные средства уменьшения шума

Слайд 38

Описание слайда:

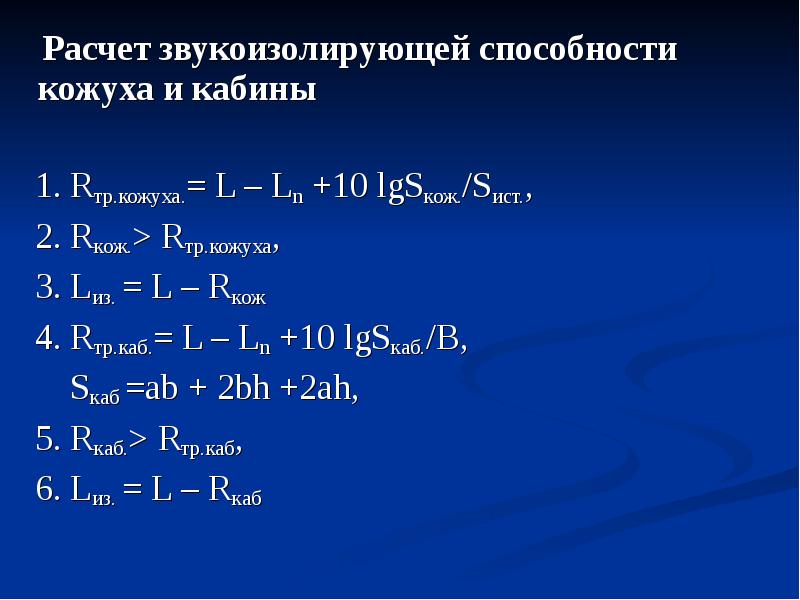

Расчет звукоизолирующей способности кожуха и кабины Расчет звукоизолирующей способности кожуха и кабины 1. Rтр.кожуха.= L – Ln +10 lgSкож./Sист., 2. Rкож.> Rтр.кожуха, 3. Lиз. = L – Rкож 4. Rтр.каб.= L – Ln +10 lgSкаб./В, Sкаб =ab + 2bh +2ah, 5. Rкаб.> Rтр.каб, 6. Lиз. = L – Rкаб

Слайд 39

Описание слайда:

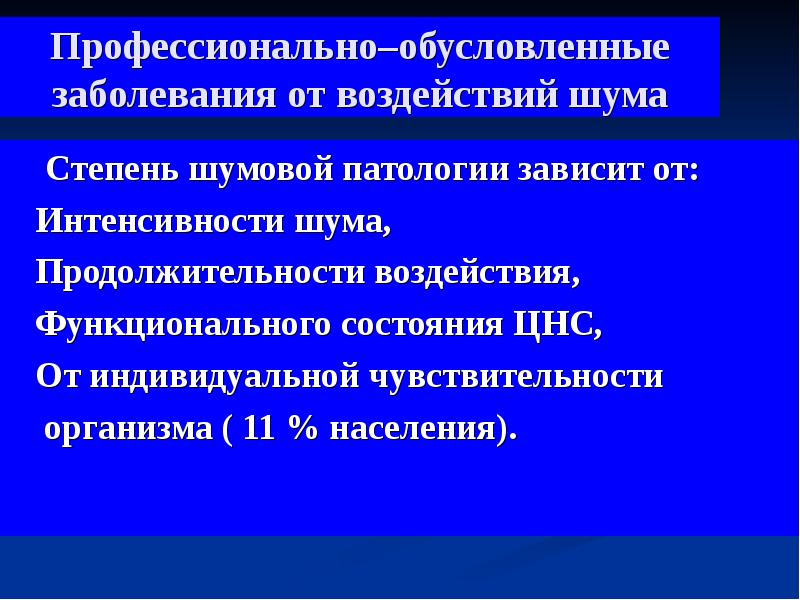

Профессионально–обусловленные заболевания от воздействий шума Степень шумовой патологии зависит от: Интенсивности шума, Продолжительности воздействия, Функционального состояния ЦНС, От индивидуальной чувствительности организма ( 11 % населения).

Слайд 40

Описание слайда:

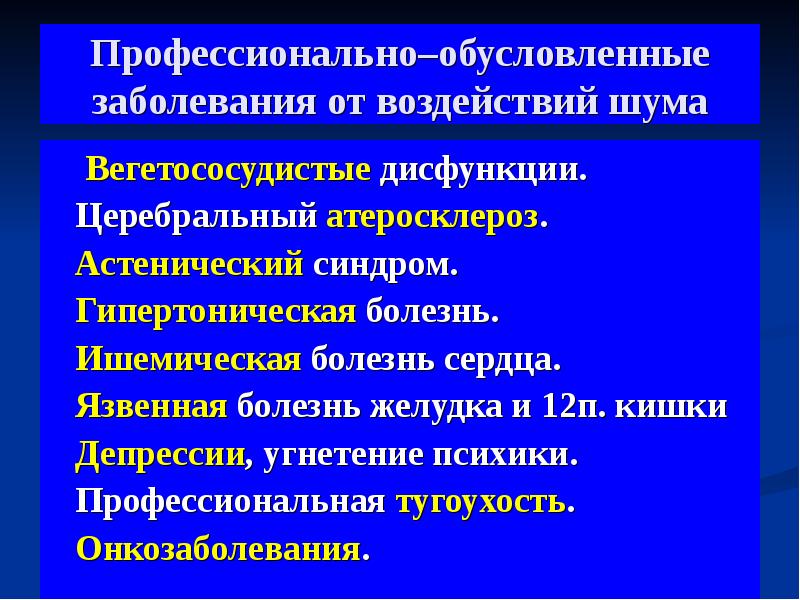

Профессионально–обусловленные заболевания от воздействий шума Вегетососудистые дисфункции. Церебральный атеросклероз. Астенический синдром. Гипертоническая болезнь. Ишемическая болезнь сердца. Язвенная болезнь желудка и 12п. кишки Депрессии, угнетение психики. Профессиональная тугоухость. Онкозаболевания.

Слайд 41

Описание слайда:

Слайд 42

Описание слайда:

Защита от шума

Слайд 43

Описание слайда:

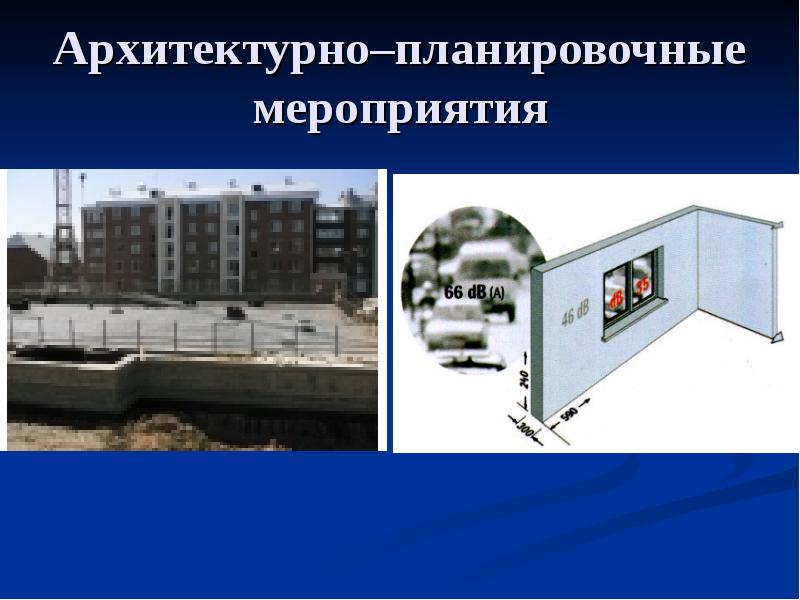

Архитектурно–планировочные мероприятия

Слайд 44

Описание слайда:

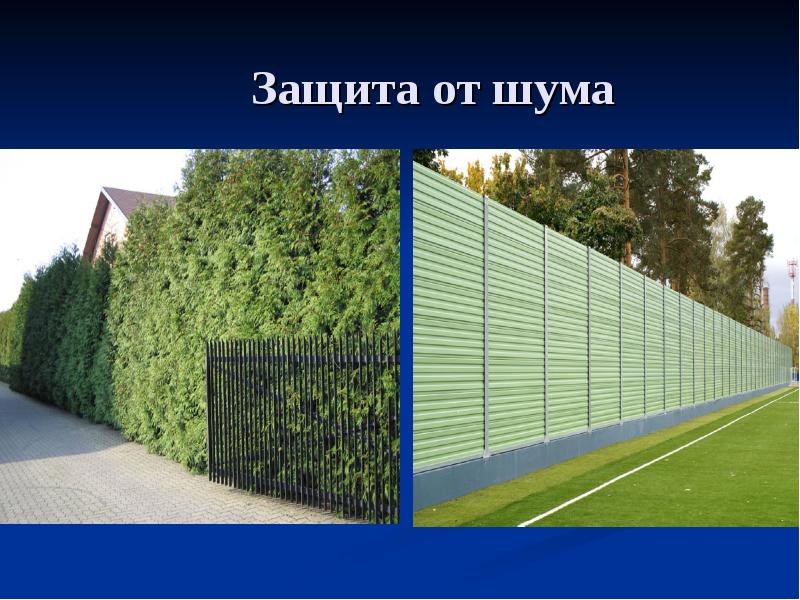

Защита от шума

Слайд 45

Описание слайда:

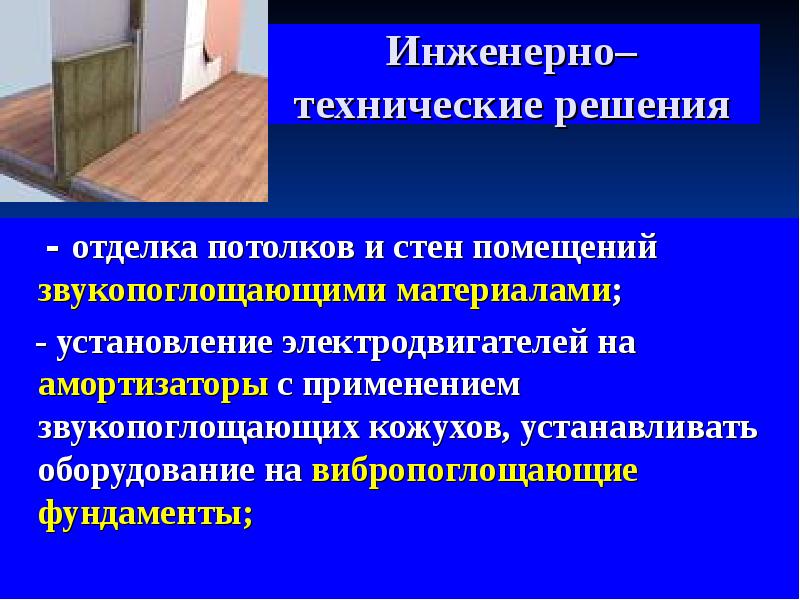

Инженерно–технические решения - отделка потолков и стен помещений звукопоглощающими материалами; - установление электродвигателей на амортизаторы с применением звукопоглощающих кожухов, устанавливать оборудование на вибропоглощающие фундаменты;

Слайд 46

Описание слайда:

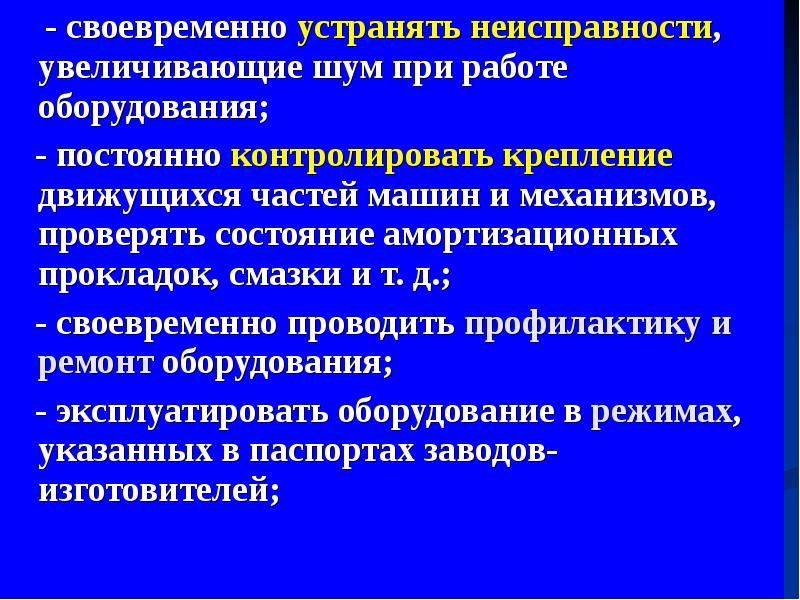

- своевременно устранять неисправности, увеличивающие шум при работе оборудования; - своевременно устранять неисправности, увеличивающие шум при работе оборудования; - постоянно контролировать крепление движущихся частей машин и механизмов, проверять состояние амортизационных прокладок, смазки и т. д.; - своевременно проводить профилактику и ремонт оборудования; - эксплуатировать оборудование в режимах, указанных в паспортах заводов-изготовителей;

Слайд 47

Описание слайда:

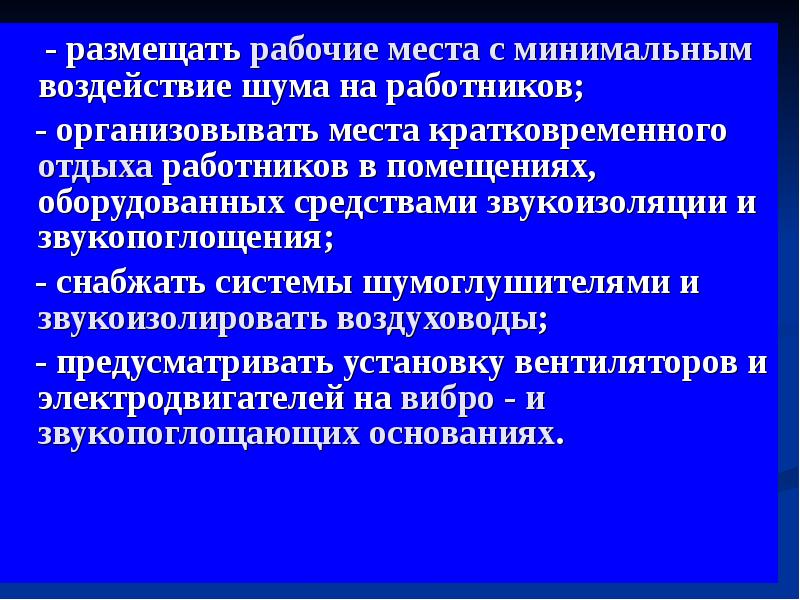

- размещать рабочие места с минимальным воздействие шума на работников; - размещать рабочие места с минимальным воздействие шума на работников; - организовывать места кратковременного отдыха работников в помещениях, оборудованных средствами звукоизоляции и звукопоглощения; - снабжать системы шумоглушителями и звукоизолировать воздуховоды; - предусматривать установку вентиляторов и электродвигателей на вибро - и звукопоглощающих основаниях.

Слайд 48

Описание слайда:

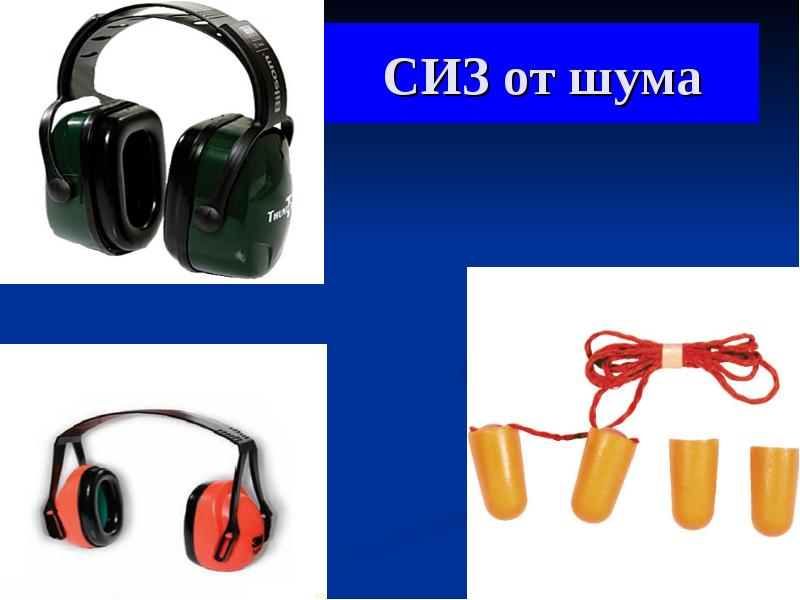

СИЗ от шума

Слайд 49

Описание слайда:

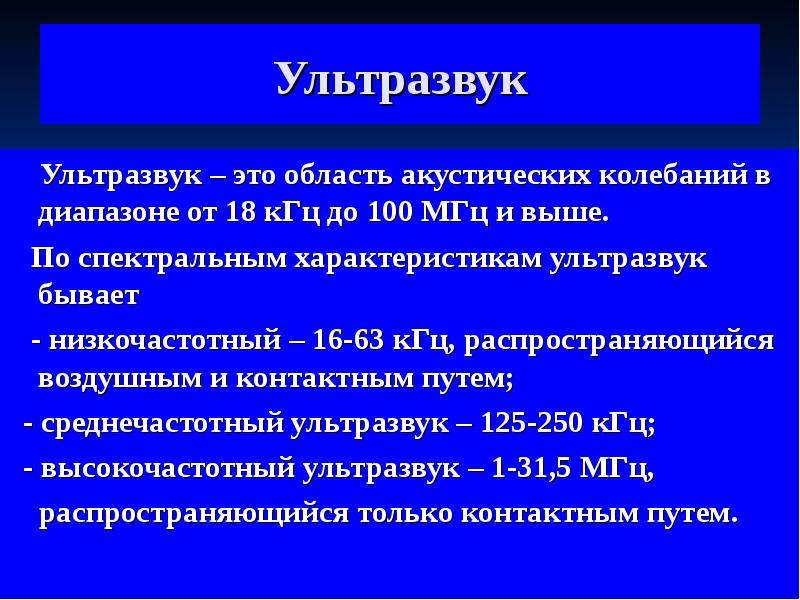

Ультразвук Ультразвук – это область акустических колебаний в диапазоне от 18 кГц до 100 МГц и выше. По спектральным характеристикам ультразвук бывает - низкочастотный – 16-63 кГц, распространяющийся воздушным и контактным путем; - среднечастотный ультразвук – 125-250 кГц; - высокочастотный ультразвук – 1-31,5 МГц, распространяющийся только контактным путем.

Слайд 50

Описание слайда:

Слайд 51

Описание слайда:

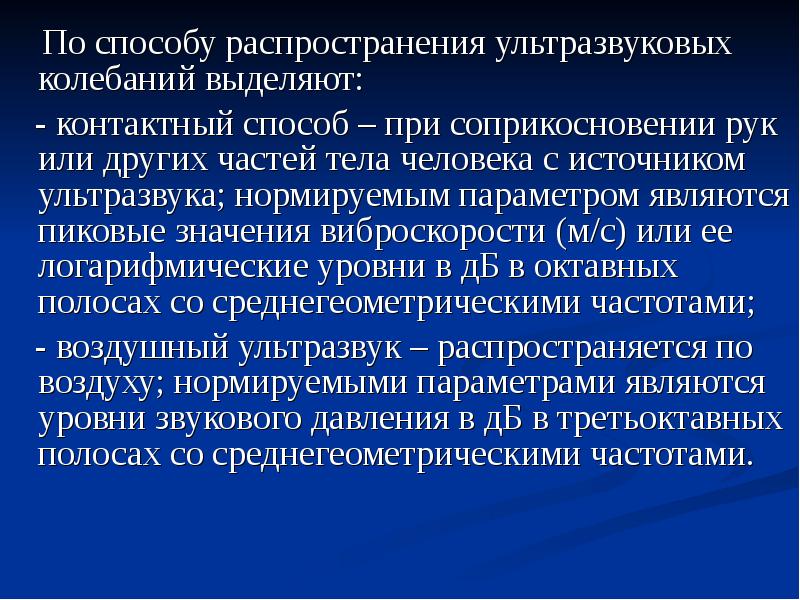

По способу распространения ультразвуковых колебаний выделяют: По способу распространения ультразвуковых колебаний выделяют: - контактный способ – при соприкосновении рук или других частей тела человека с источником ультразвука; нормируемым параметром являются пиковые значения виброскорости (м/с) или ее логарифмические уровни в дБ в октавных полосах со среднегеометрическими частотами; - воздушный ультразвук – распространяется по воздуху; нормируемыми параметрами являются уровни звукового давления в дБ в третьоктавных полосах со среднегеометрическими частотами.

Слайд 52

Описание слайда:

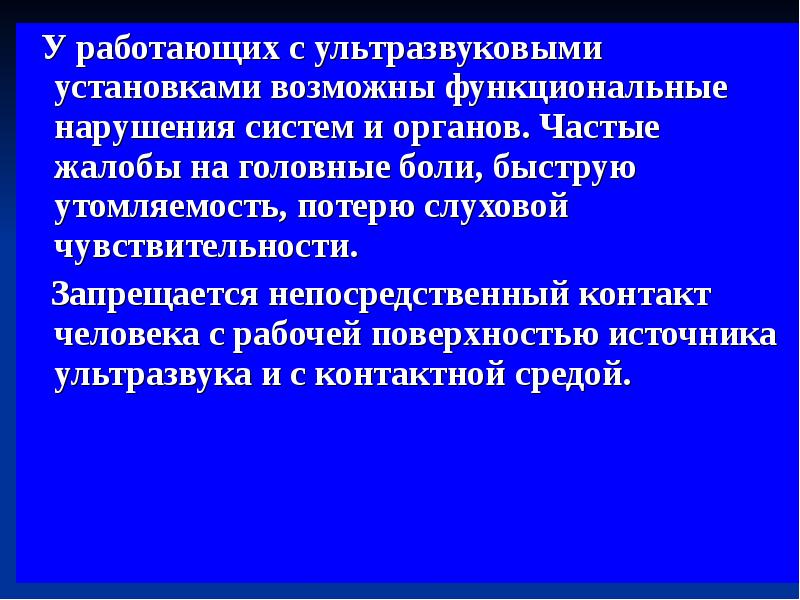

У работающих с ультразвуковыми установками возможны функциональные нарушения систем и органов. Частые жалобы на головные боли, быструю утомляемость, потерю слуховой чувствительности. У работающих с ультразвуковыми установками возможны функциональные нарушения систем и органов. Частые жалобы на головные боли, быструю утомляемость, потерю слуховой чувствительности. Запрещается непосредственный контакт человека с рабочей поверхностью источника ультразвука и с контактной средой.

Слайд 53

Описание слайда:

Защита от ультразвука Защита от ультразвука Требования к персоналу: к работе с ультразвуковыми источниками допускаются лица не моложе 18 лет, прошедшие соответствующий курс обучения и инструктаж; подлежат предварительным и периодическим медицинским осмотрам. При систематической работе с источниками ультразвука в течение более 50 % рабочего времени необходимо устраивать два регламентированных перерыва – 10-минутный перерыв за 1-1,5 часа до обеда и 15-минутный перерыв через 1,5-2 часа после обеда.

Слайд 54

Описание слайда:

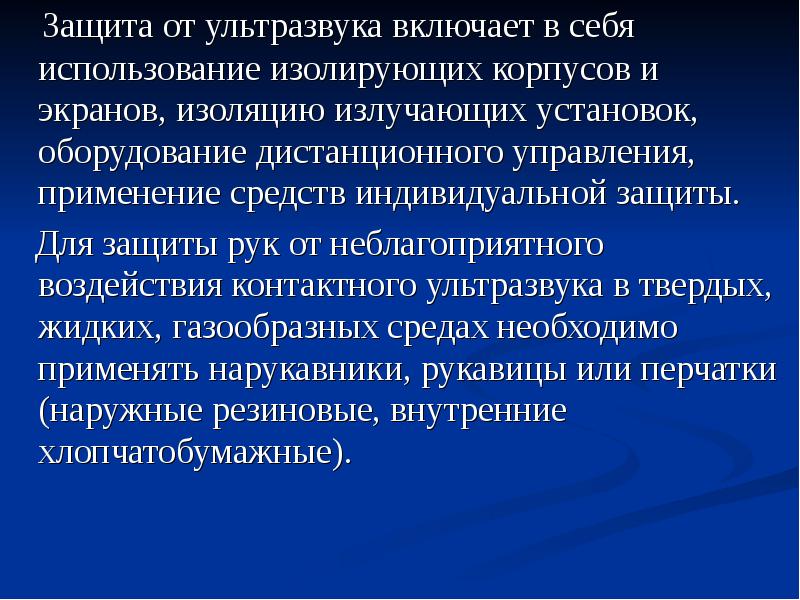

Защита от ультразвука включает в себя использование изолирующих корпусов и экранов, изоляцию излучающих установок, оборудование дистанционного управления, применение средств индивидуальной защиты. Защита от ультразвука включает в себя использование изолирующих корпусов и экранов, изоляцию излучающих установок, оборудование дистанционного управления, применение средств индивидуальной защиты. Для защиты рук от неблагоприятного воздействия контактного ультразвука в твердых, жидких, газообразных средах необходимо применять нарукавники, рукавицы или перчатки (наружные резиновые, внутренние хлопчатобумажные).

Слайд 55

Описание слайда:

Слайд 56

Описание слайда:

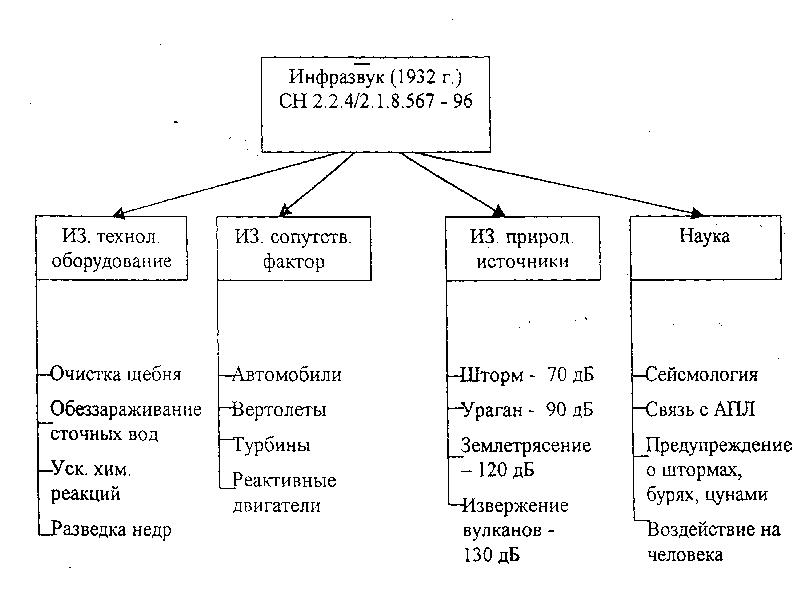

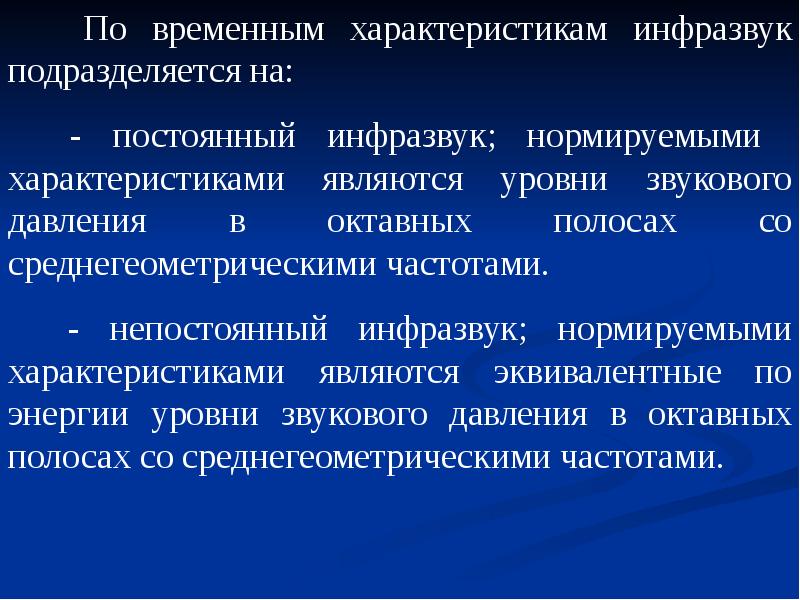

Инфразвук

Слайд 57

Описание слайда:

Слайд 58

Описание слайда:

Слайд 59

Описание слайда:

Выявление инфразвука на производстве следует проводить по следующим признакам: Выявление инфразвука на производстве следует проводить по следующим признакам: - техническим – высокая удельная мощность при сравнительно низком числе оборотов, ходов или ударов, флуктуация мощных потоков газов или жидкостей; - конструктивным – большие габаритные размеры двигателей или рабочих органов, наличие замкнутых звукоизолированных кабин; - строительным – большие площади ограждений или перекрытий источников шума.

Слайд 60

Описание слайда:

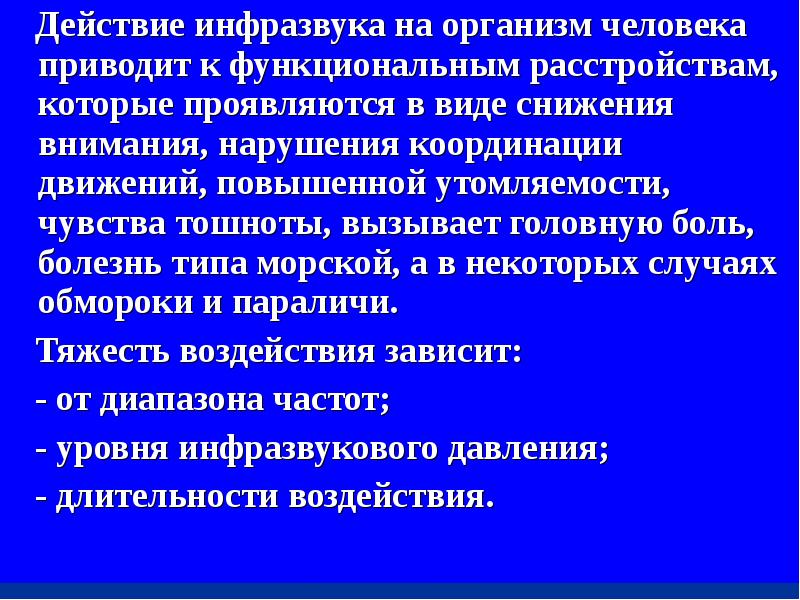

Действие инфразвука на организм человека приводит к функциональным расстройствам, которые проявляются в виде снижения внимания, нарушения координации движений, повышенной утомляемости, чувства тошноты, вызывает головную боль, болезнь типа морской, а в некоторых случаях обмороки и параличи. Действие инфразвука на организм человека приводит к функциональным расстройствам, которые проявляются в виде снижения внимания, нарушения координации движений, повышенной утомляемости, чувства тошноты, вызывает головную боль, болезнь типа морской, а в некоторых случаях обмороки и параличи. Тяжесть воздействия зависит: - от диапазона частот; - уровня инфразвукового давления; - длительности воздействия.

Слайд 61

Описание слайда:

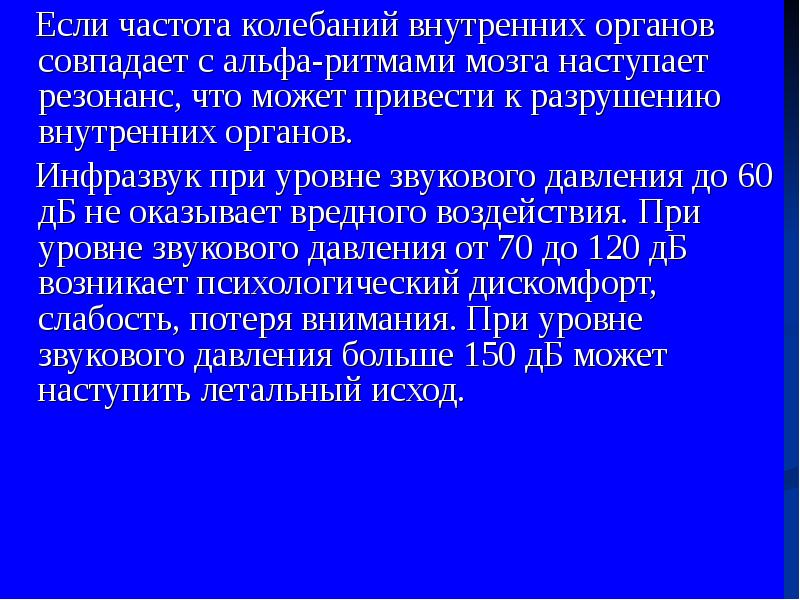

Если частота колебаний внутренних органов совпадает с альфа-ритмами мозга наступает резонанс, что может привести к разрушению внутренних органов. Если частота колебаний внутренних органов совпадает с альфа-ритмами мозга наступает резонанс, что может привести к разрушению внутренних органов. Инфразвук при уровне звукового давления до 60 дБ не оказывает вредного воздействия. При уровне звукового давления от 70 до 120 дБ возникает психологический дискомфорт, слабость, потеря внимания. При уровне звукового давления больше 150 дБ может наступить летальный исход.

Слайд 62

Описание слайда:

Защита от инфразвука. Защита от инфразвука. В помещении, где генерируется инфразвук, должны разрабатываться режимы труда и отдыха. Рекомендуется после каждых 2 ч работы делать 20-минутные перерывы. Установки источника инфразвука размещают в отдельно стоящих зданиях, либо в подвалах зданий. Расстояние от установок источника инфразвука до населенных мест должно быть не менее 300 м.

Слайд 63

Описание слайда:

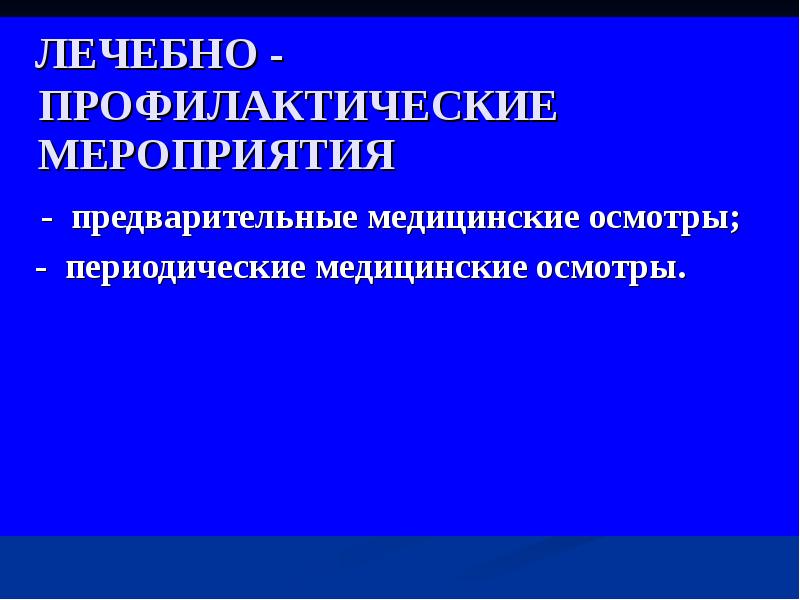

ЛЕЧЕБНО - ПРОФИЛАКТИЧЕСКИЕ МЕРОПРИЯТИЯ ЛЕЧЕБНО - ПРОФИЛАКТИЧЕСКИЕ МЕРОПРИЯТИЯ - предварительные медицинские осмотры; - периодические медицинские осмотры.
