Лекция № 17 Построение теней. Ст.преподаватель Войцехович И.В.

Слайд 2

Описание слайда:

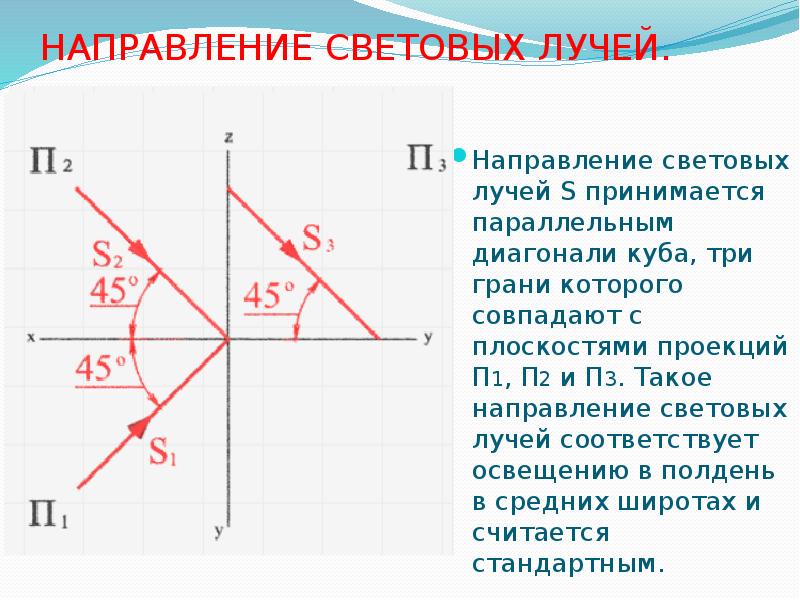

НАПРАВЛЕНИЕ СВЕТОВЫХ ЛУЧЕЙ. Направление световых лучей S принимается параллельным диагонали куба, три грани которого совпадают с плоскостями проекций П1, П2 и П3. Такое направление световых лучей соответствует освещению в полдень в средних широтах и считается стандартным.

Слайд 3

Описание слайда:

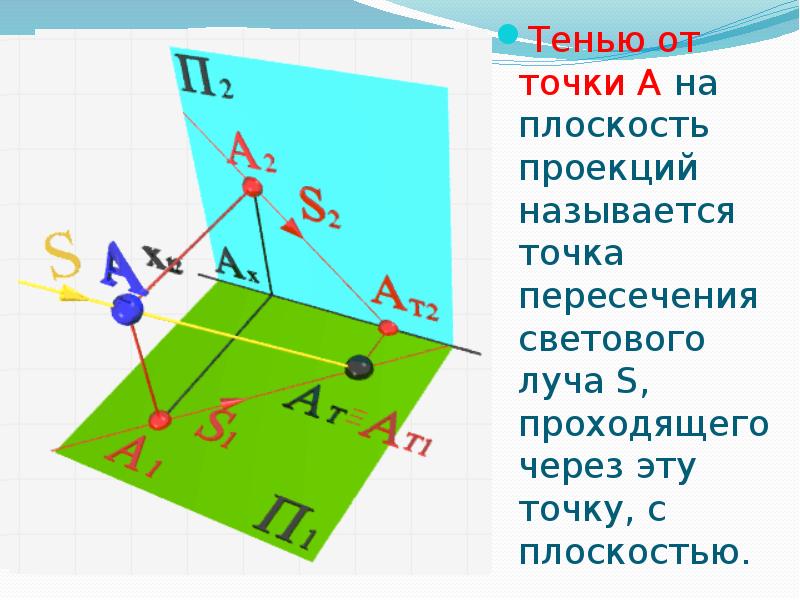

Тенью от точки А на плоскость проекций называется точка пересечения светового луча S, проходящего через эту точку, с плоскостью.

Слайд 4

Описание слайда:

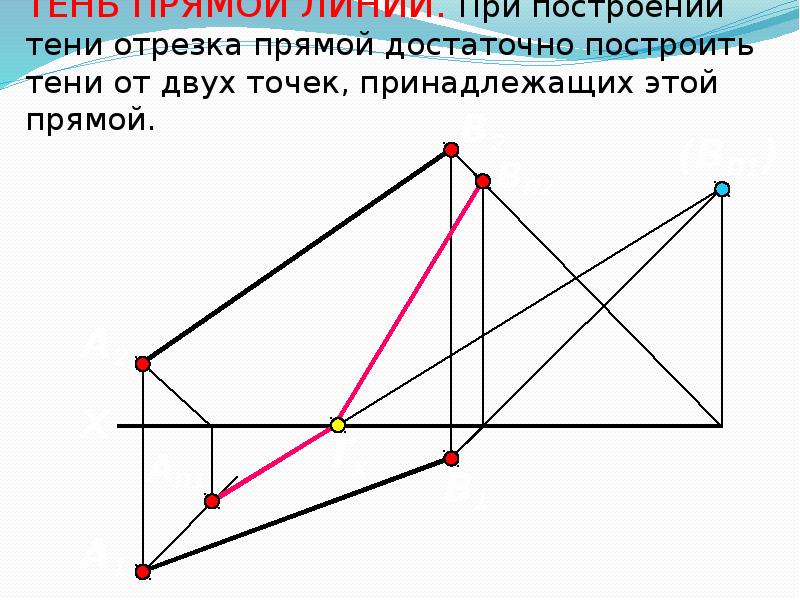

ТЕНЬ ПРЯМОЙ ЛИНИИ. При построении тени отрезка прямой достаточно построить тени от двух точек, принадлежащих этой прямой.

Слайд 5

Описание слайда:

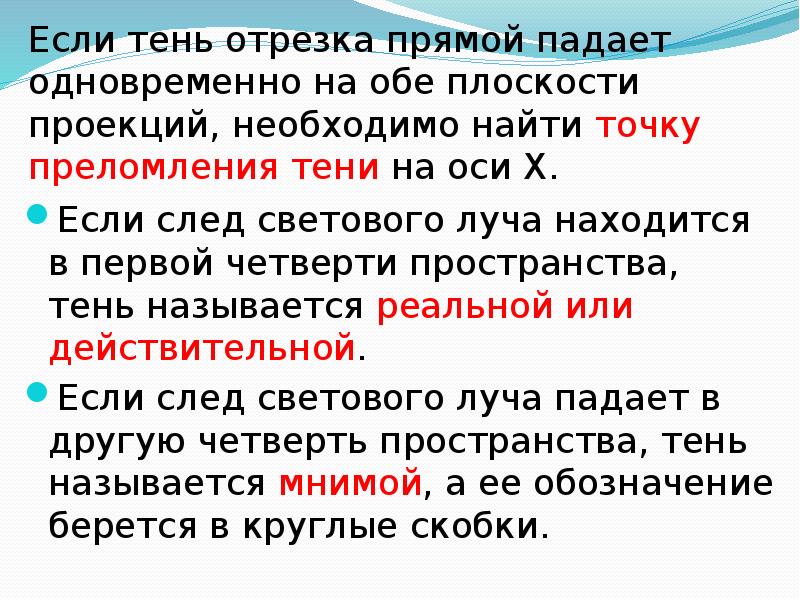

Если тень отрезка прямой падает одновременно на обе плоскости проекций, необходимо найти точку преломления тени на оси Х. Если след светового луча находится в первой четверти пространства, тень называется реальной или действительной. Если след светового луча падает в другую четверть пространства, тень называется мнимой, а ее обозначение берется в круглые скобки.

Слайд 6

Описание слайда:

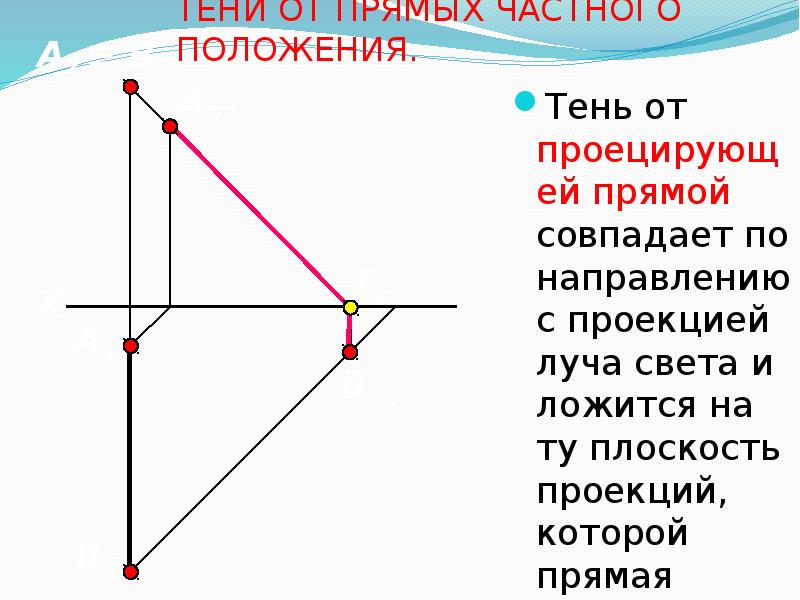

ТЕНИ ОТ ПРЯМЫХ ЧАСТНОГО ПОЛОЖЕНИЯ. Тень от проецирующей прямой совпадает по направлению с проекцией луча света и ложится на ту плоскость проекций, которой прямая параллельна.

Слайд 7

Описание слайда:

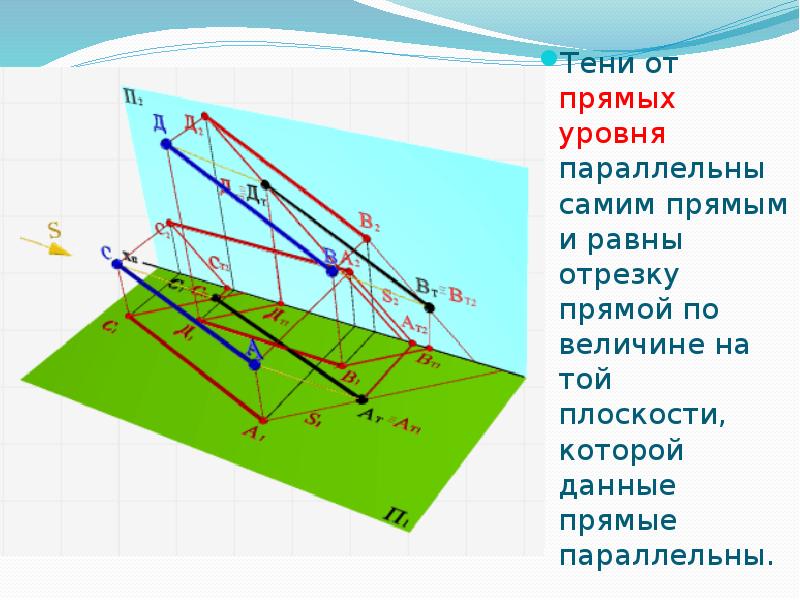

Тени от прямых уровня параллельны самим прямым и равны отрезку прямой по величине на той плоскости, которой данные прямые параллельны.

Слайд 8

Описание слайда:

Задача: построить тени отрезков, принадлежащих горизонтали и фронтали.

Слайд 9

Описание слайда:

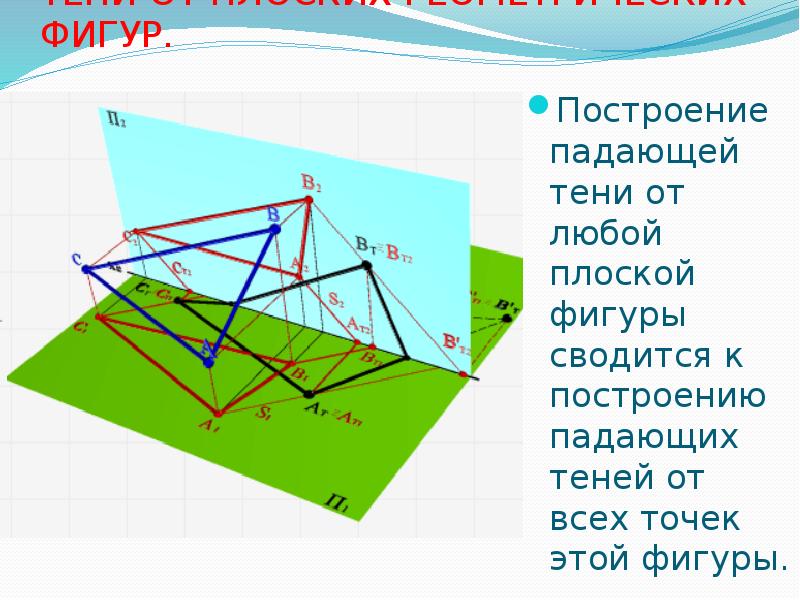

ТЕНИ ОТ ПЛОСКИХ ГЕОМЕТРИЧЕСКИХ ФИГУР. Построение падающей тени от любой плоской фигуры сводится к построению падающих теней от всех точек этой фигуры.

Слайд 10

Описание слайда:

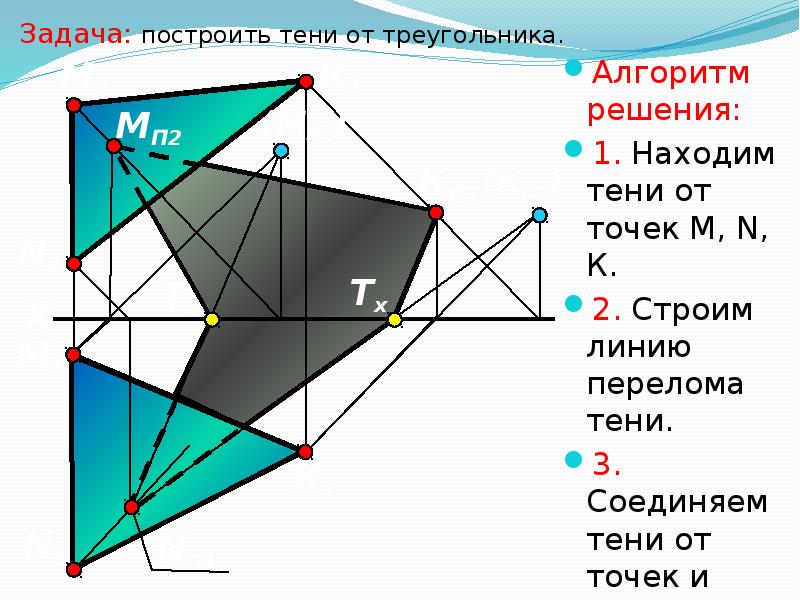

Задача: построить тени от треугольника. Алгоритм решения: 1. Находим тени от точек М, N, К. 2. Строим линию перелома тени. 3. Соединяем тени от точек и точки на линии перелома.

Слайд 11

Описание слайда:

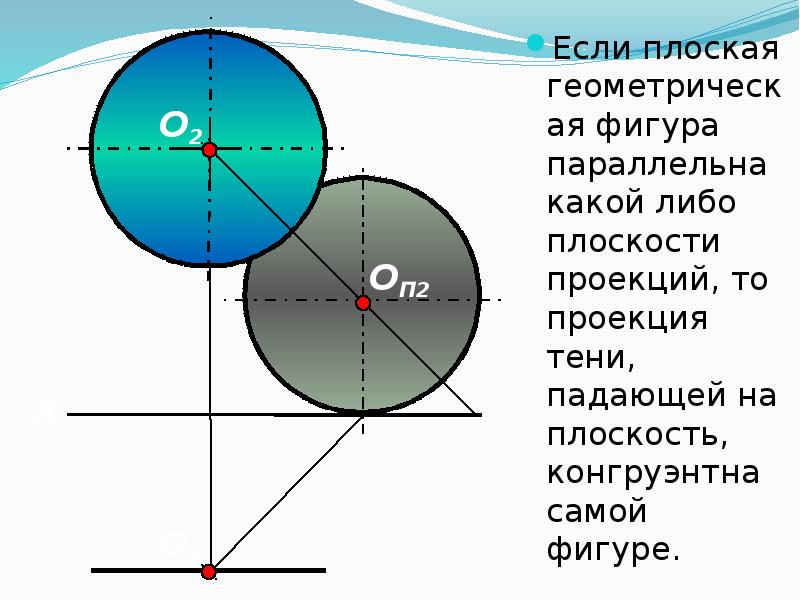

Если плоская геометрическая фигура параллельна какой либо плоскости проекций, то проекция тени, падающей на плоскость, конгруэнтна самой фигуре. Если плоская геометрическая фигура параллельна какой либо плоскости проекций, то проекция тени, падающей на плоскость, конгруэнтна самой фигуре.

Слайд 12

Описание слайда:

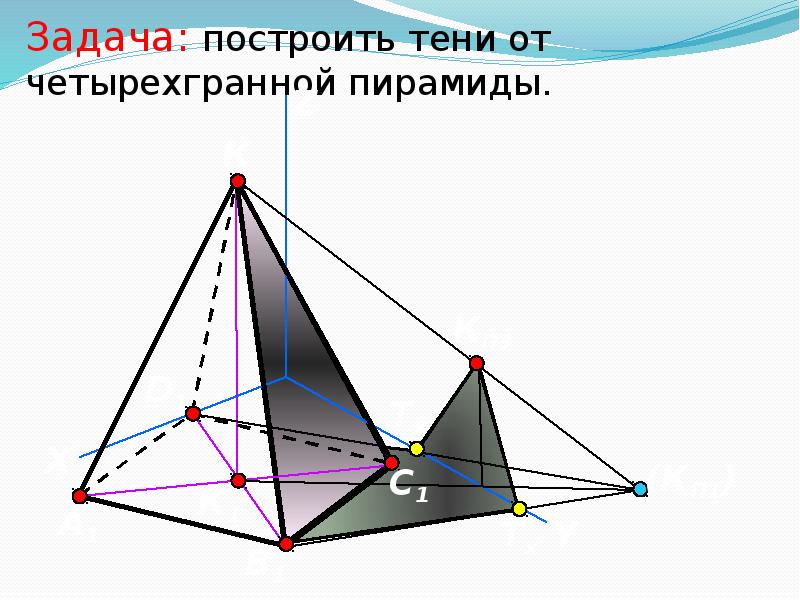

ТЕНИ ОТ ГЕОМЕТРИЧЕСКИХ ТЕЛ. При построении тени конуса сначала строят падающую тень, с помощью которой затем определяют контур собственной тени.

Слайд 13

Описание слайда:

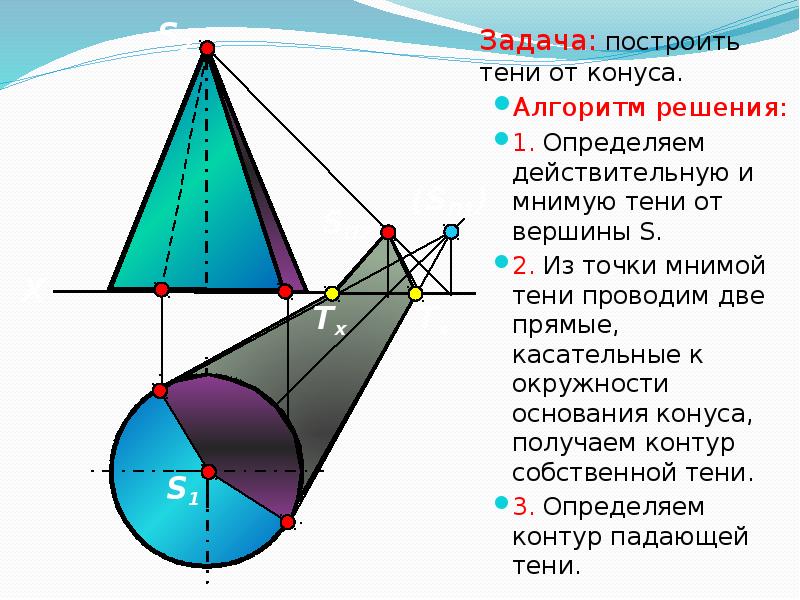

Задача: построить тени от конуса. Алгоритм решения: 1. Определяем действительную и мнимую тени от вершины S. 2. Из точки мнимой тени проводим две прямые, касательные к окружности основания конуса, получаем контур собственной тени. 3. Определяем контур падающей тени.
