Геометрические основы теории теней

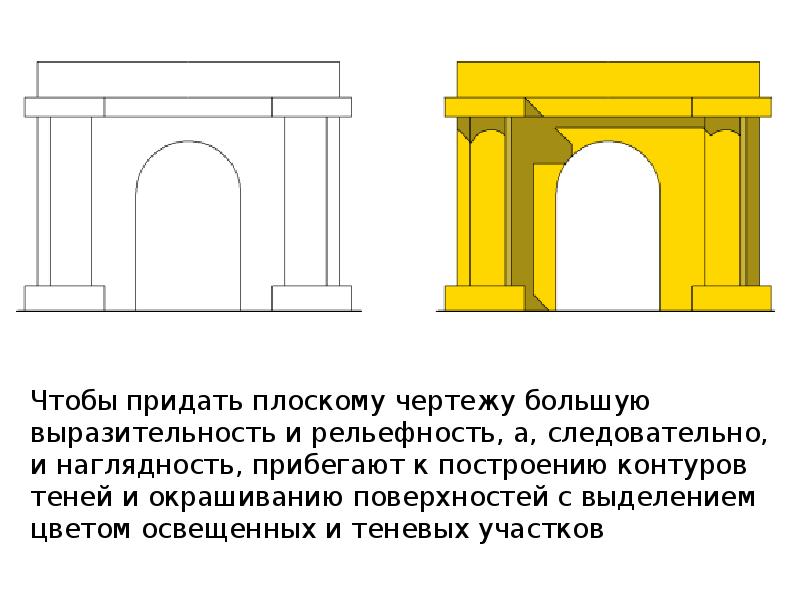

Слайд 2

Описание слайда:

Слайд 3

Описание слайда:

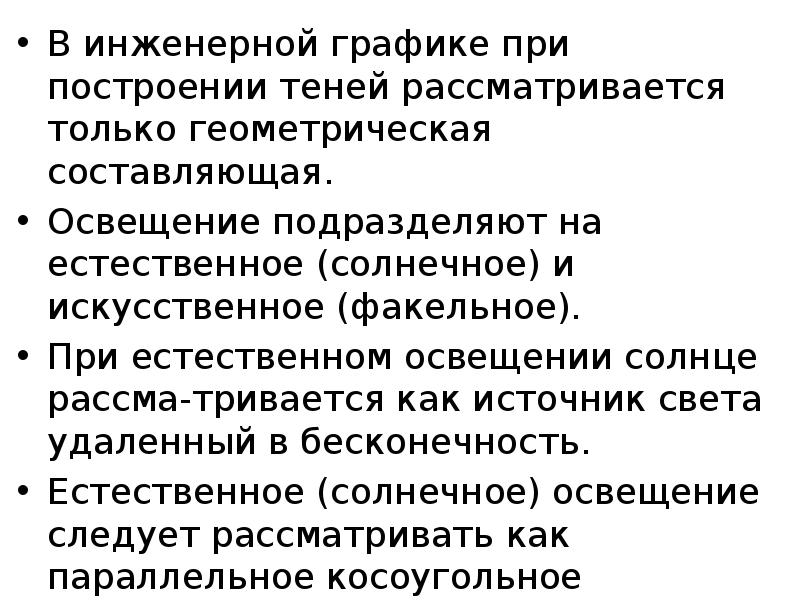

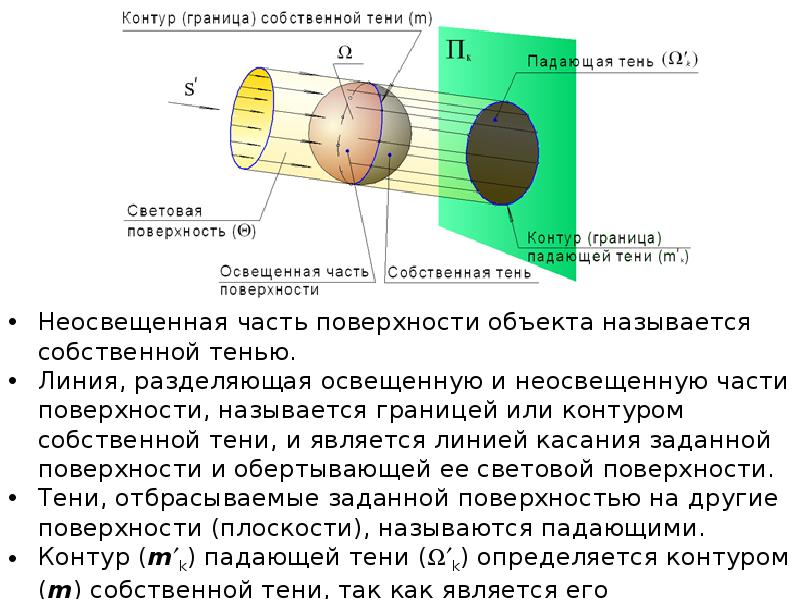

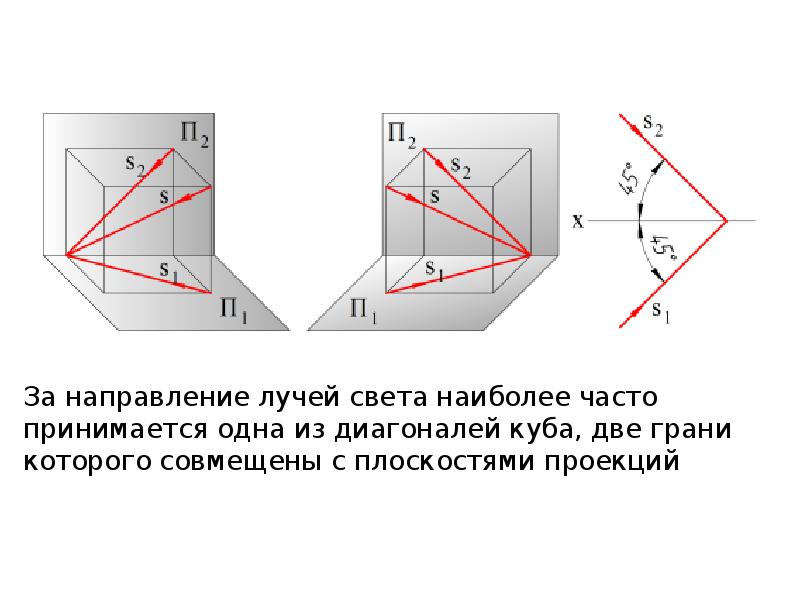

В инженерной графике при построении теней рассматривается только геометрическая составляющая. В инженерной графике при построении теней рассматривается только геометрическая составляющая. Освещение подразделяют на естественное (солнечное) и искусственное (факельное). При естественном освещении солнце рассма-тривается как источник света удаленный в бесконечность. Естественное (солнечное) освещение следует рассматривать как параллельное косоугольное проецирование.

Слайд 4

Описание слайда:

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

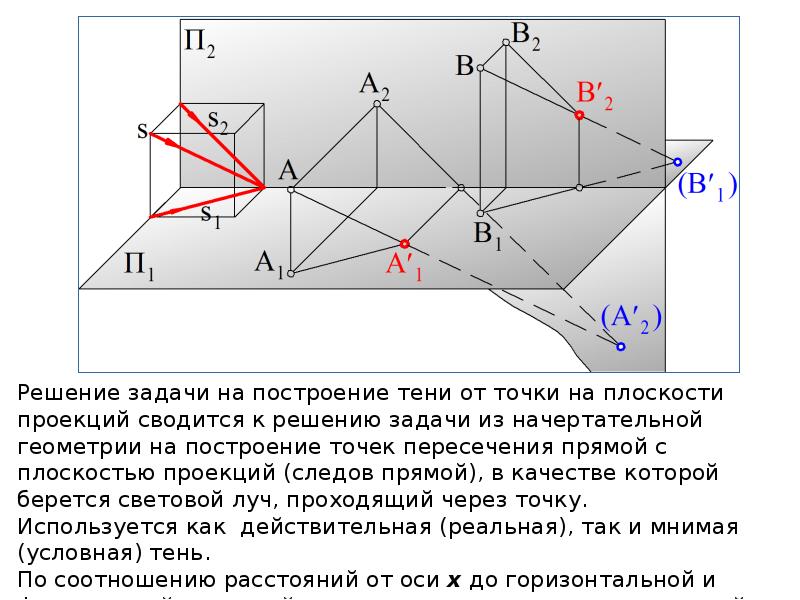

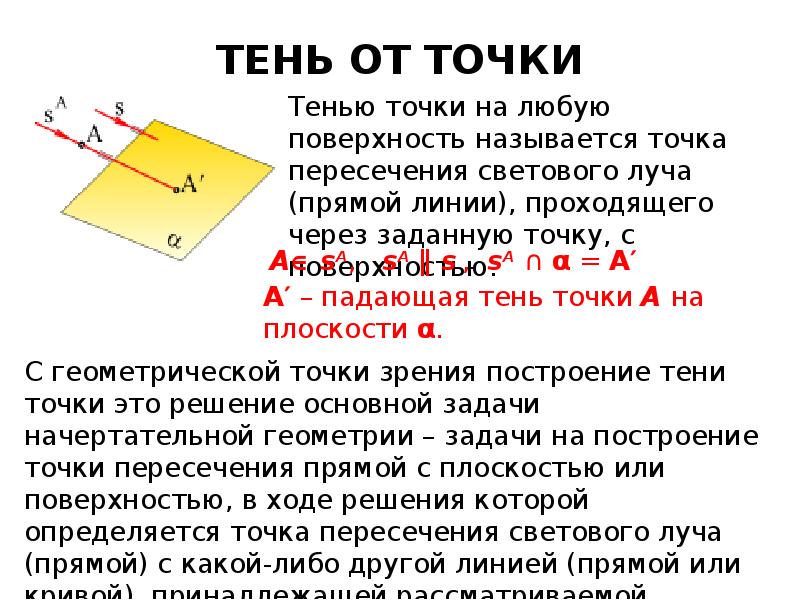

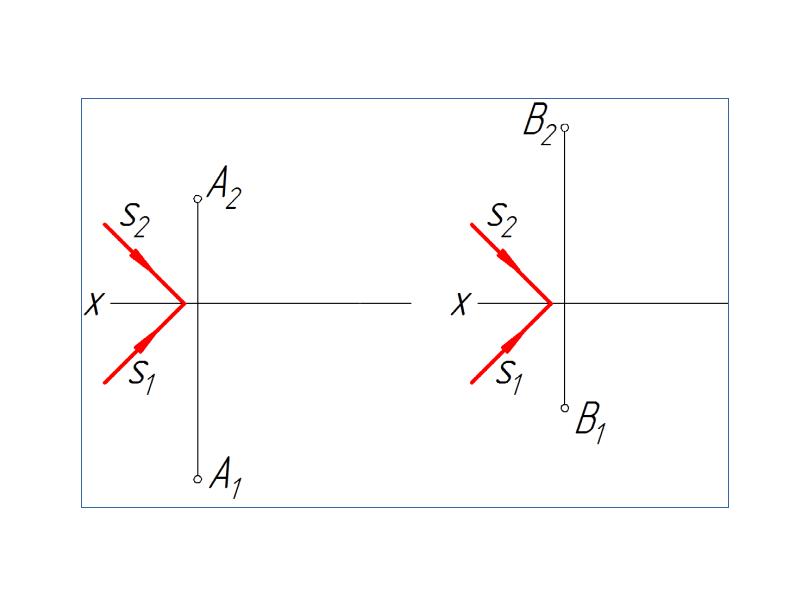

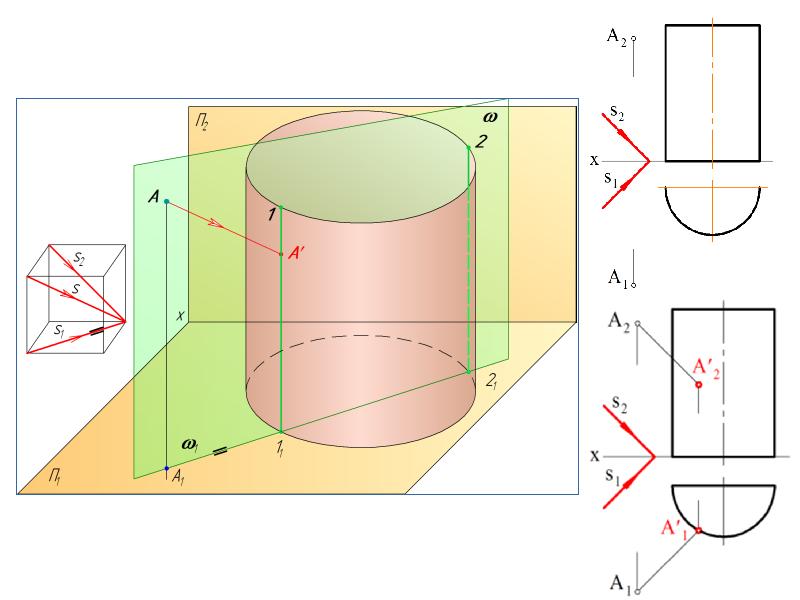

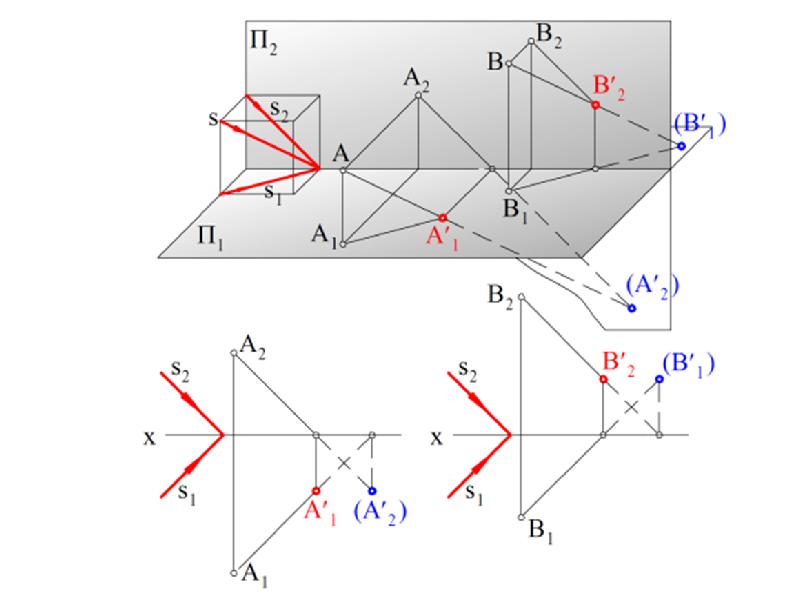

ТЕНЬ ОТ ТОЧКИ

Слайд 7

Описание слайда:

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

Слайд 10

Описание слайда:

Слайд 11

Описание слайда:

Слайд 12

Описание слайда:

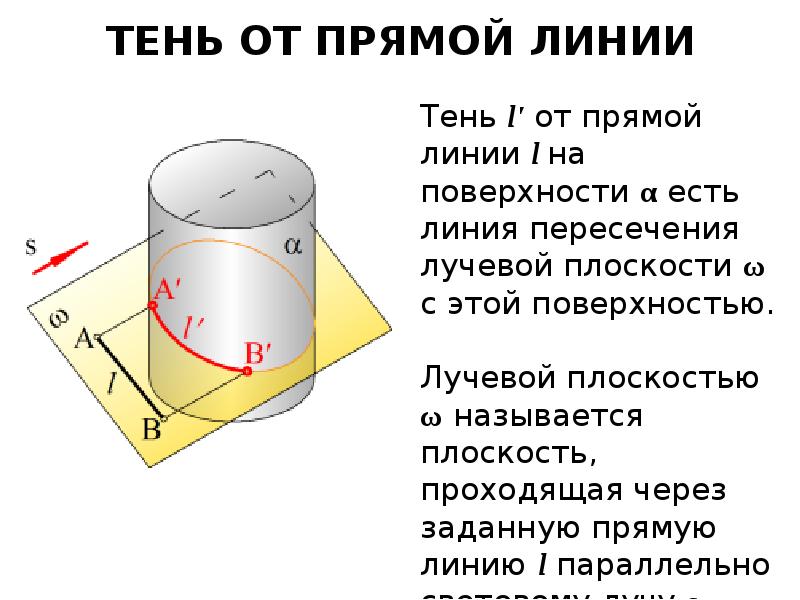

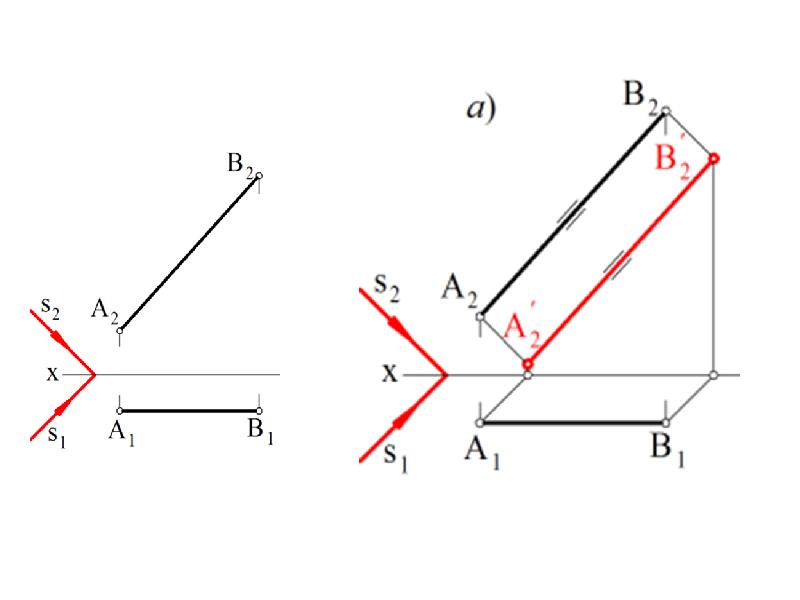

ТЕНЬ ОТ ПРЯМОЙ ЛИНИИ

Слайд 13

Описание слайда:

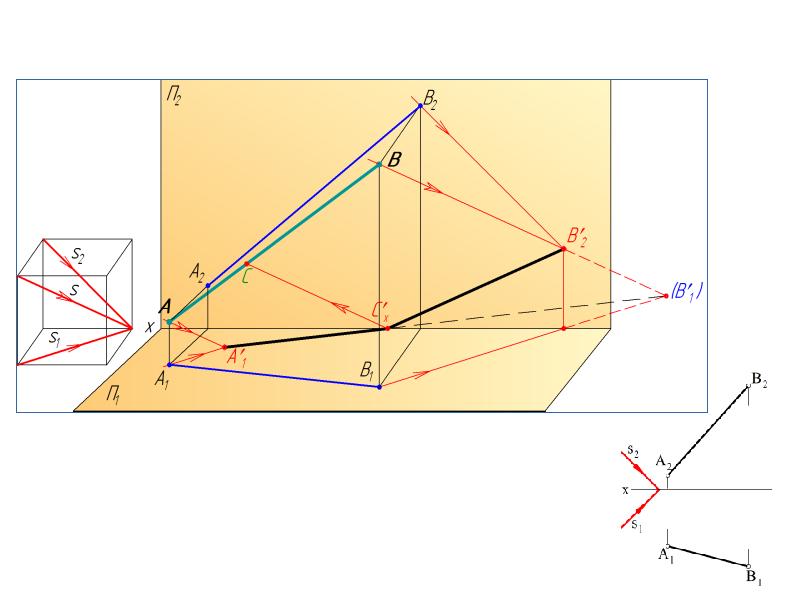

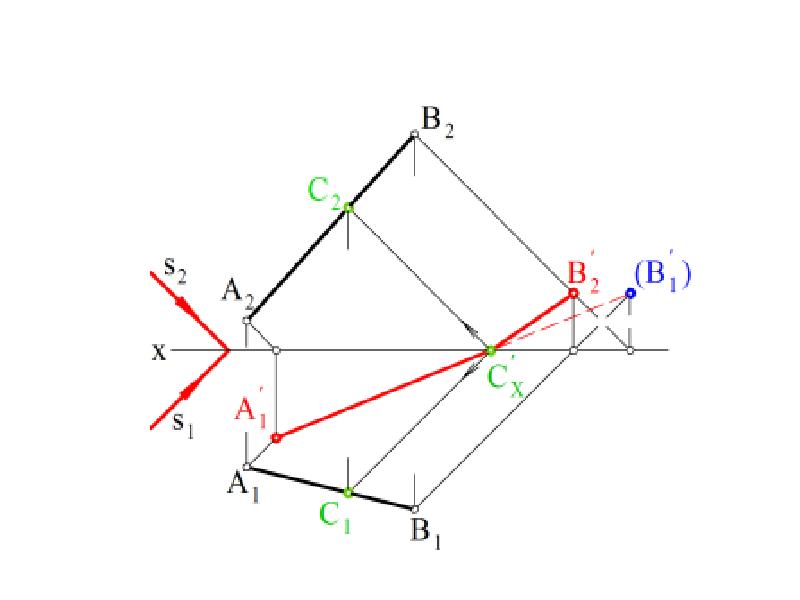

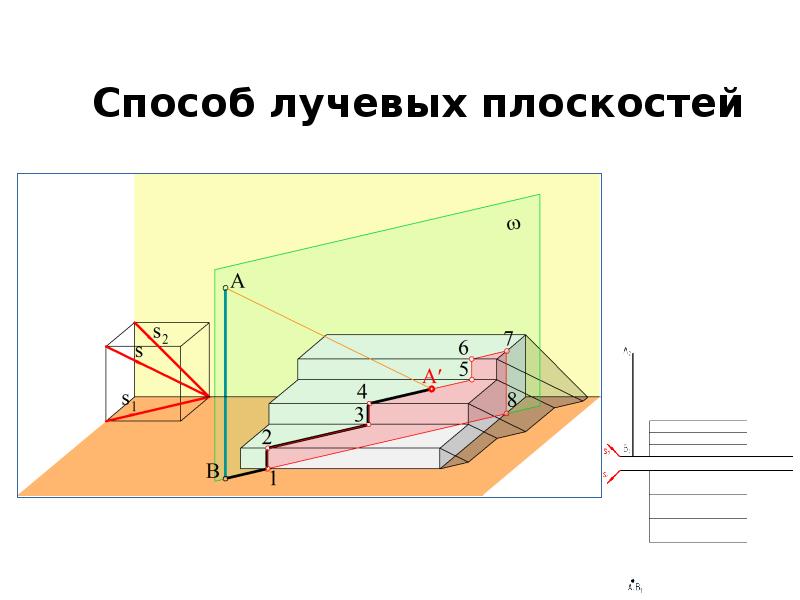

Тень от прямой линии общего положения Тень от прямой линии общего положения

Слайд 14

Описание слайда:

Слайд 15

Описание слайда:

Слайд 16

Описание слайда:

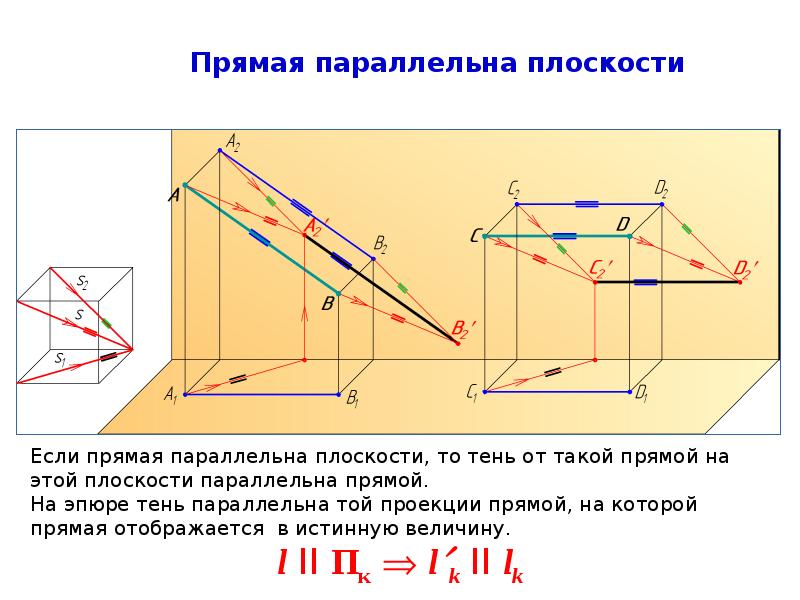

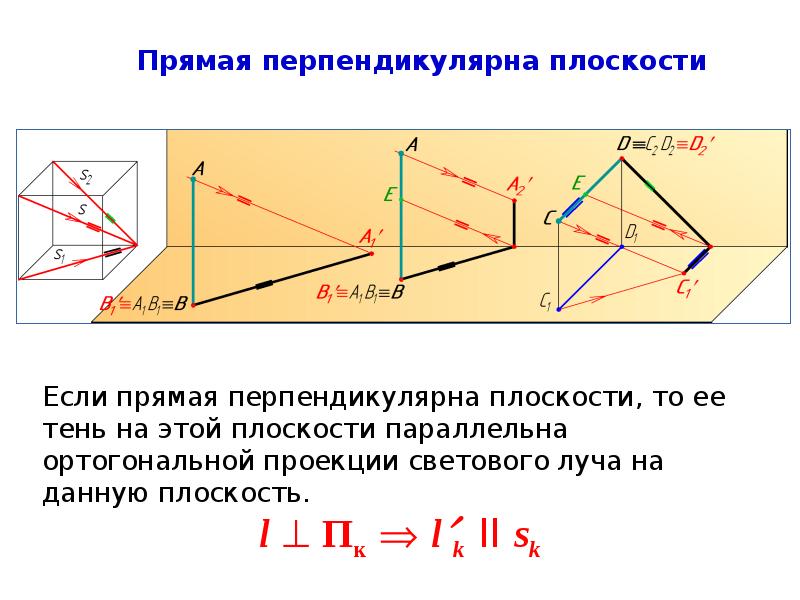

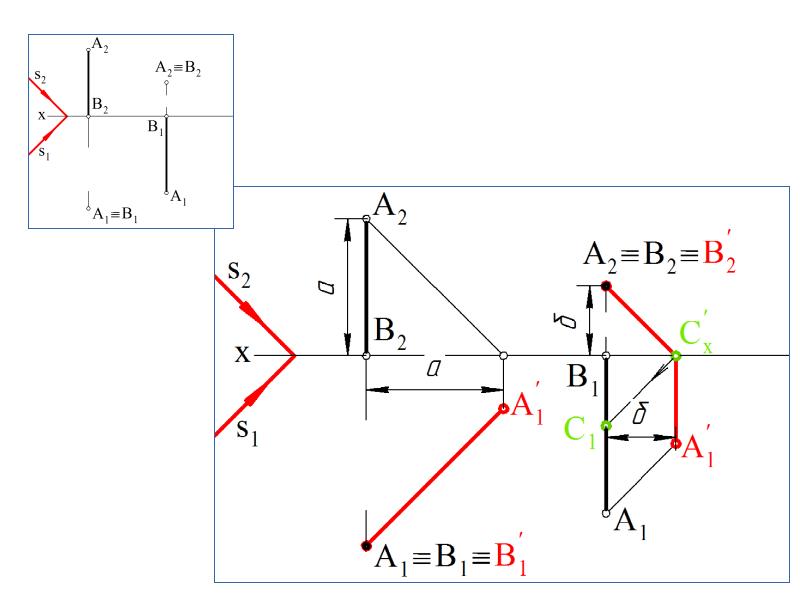

Тень от прямой линии частного положения Тень от прямой линии частного положения

Слайд 17

Описание слайда:

Слайд 18

Описание слайда:

Слайд 19

Описание слайда:

Слайд 20

Описание слайда:

Слайд 21

Описание слайда:

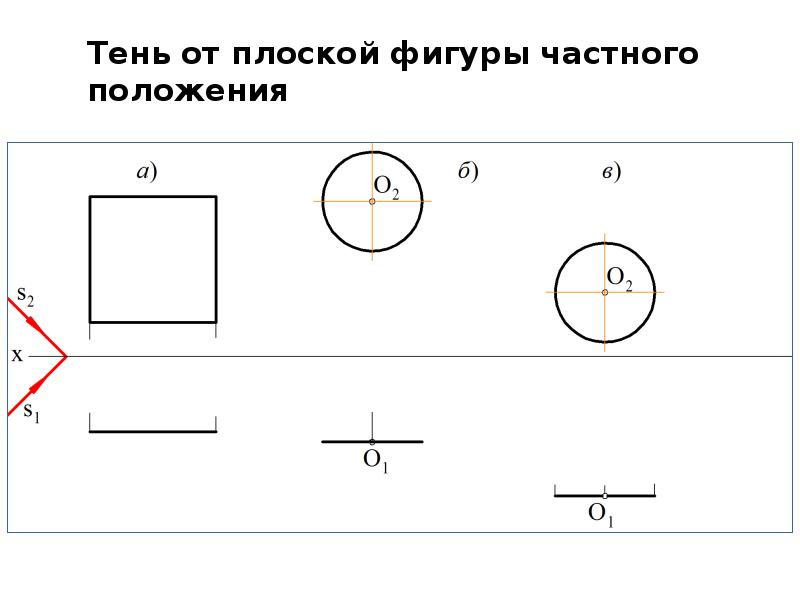

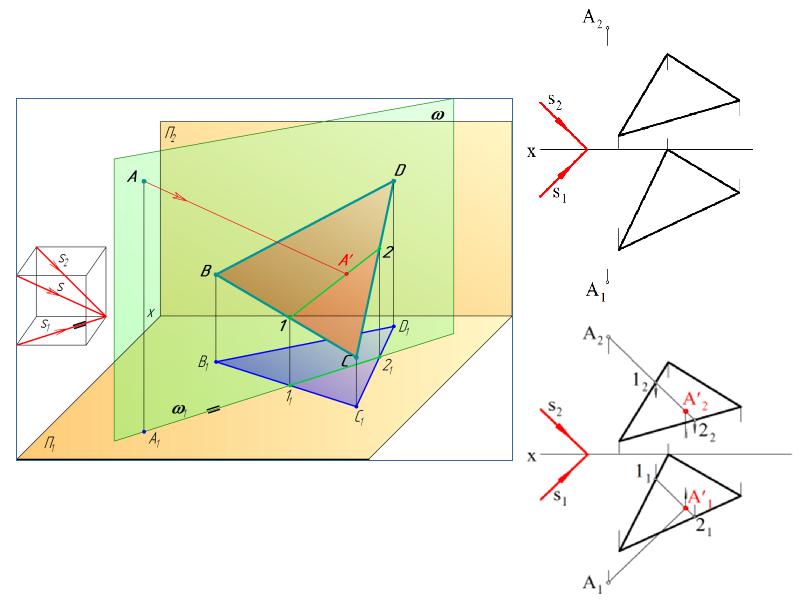

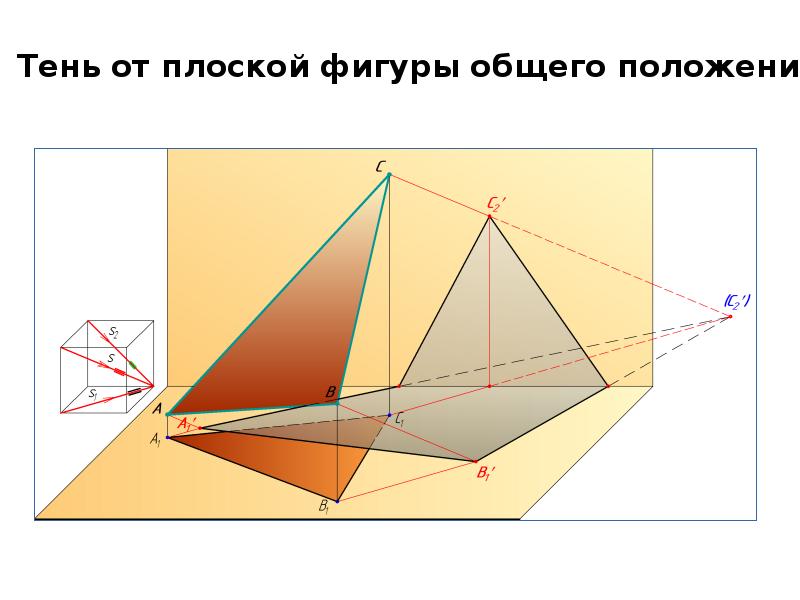

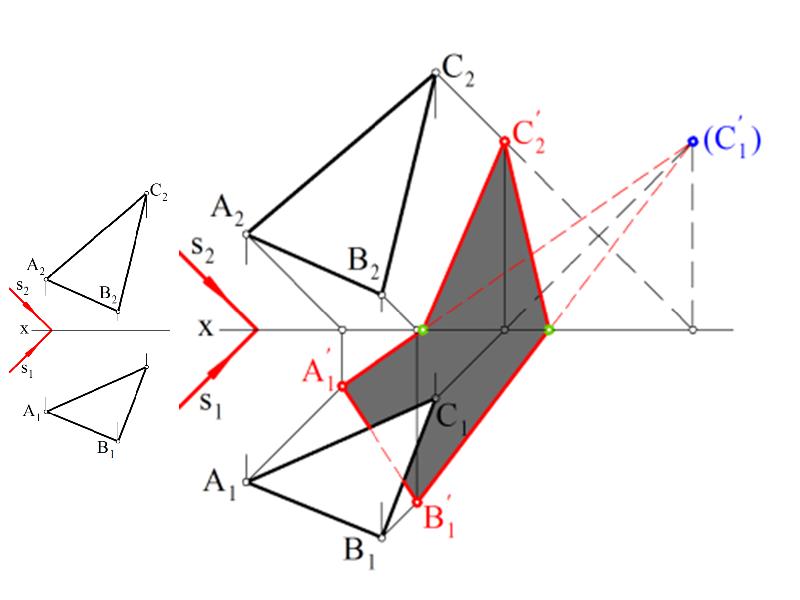

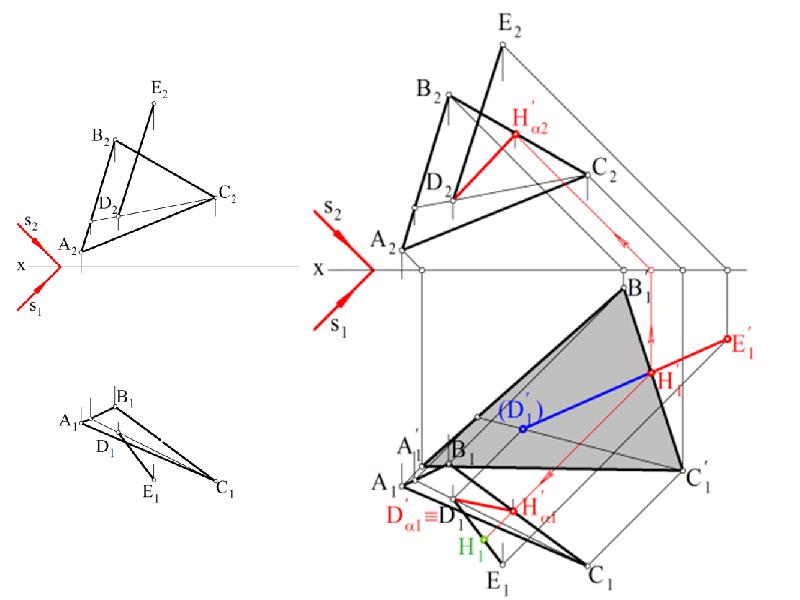

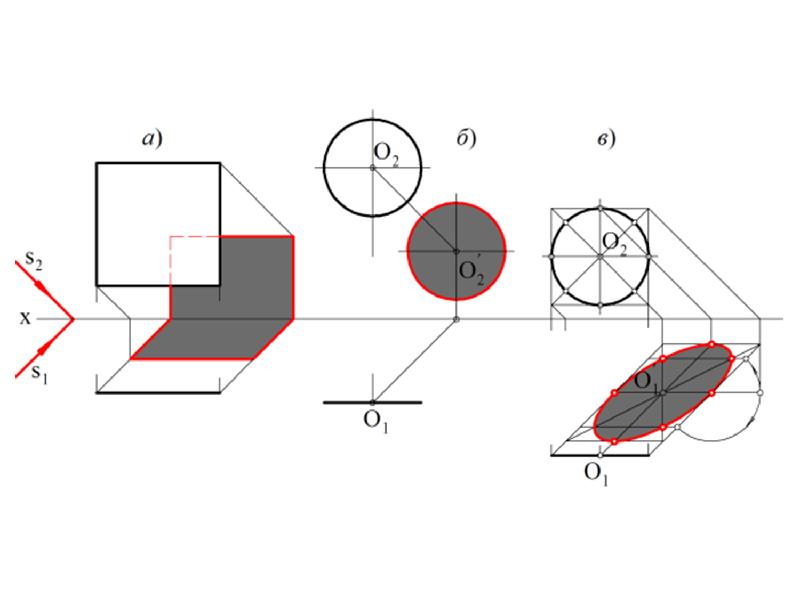

Тень от плоской фигуры Тень от плоской фигуры

Слайд 22

Описание слайда:

Слайд 23

Описание слайда:

Слайд 24

Описание слайда:

Слайд 25

Описание слайда:

Слайд 26

Описание слайда:

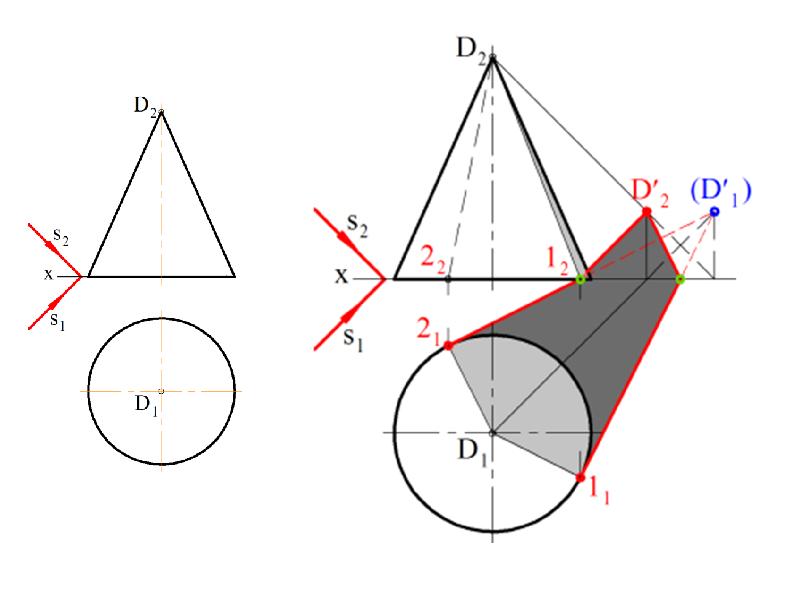

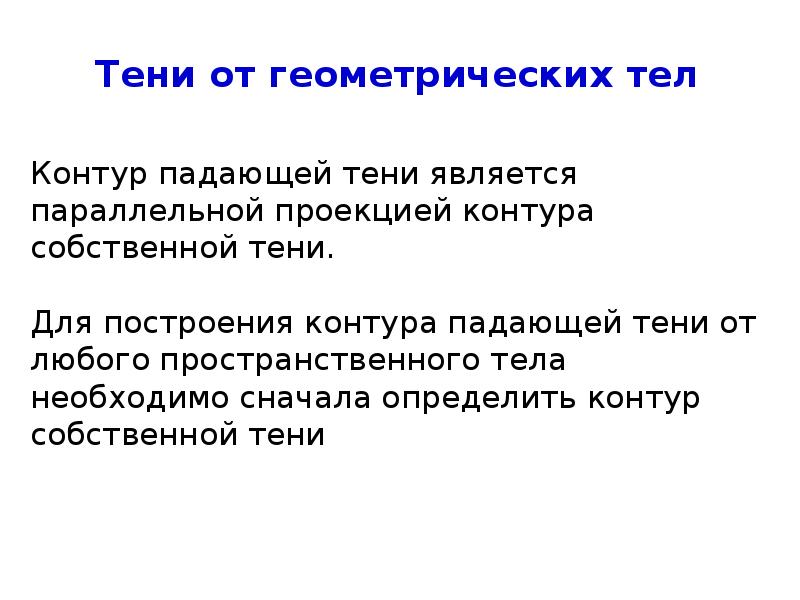

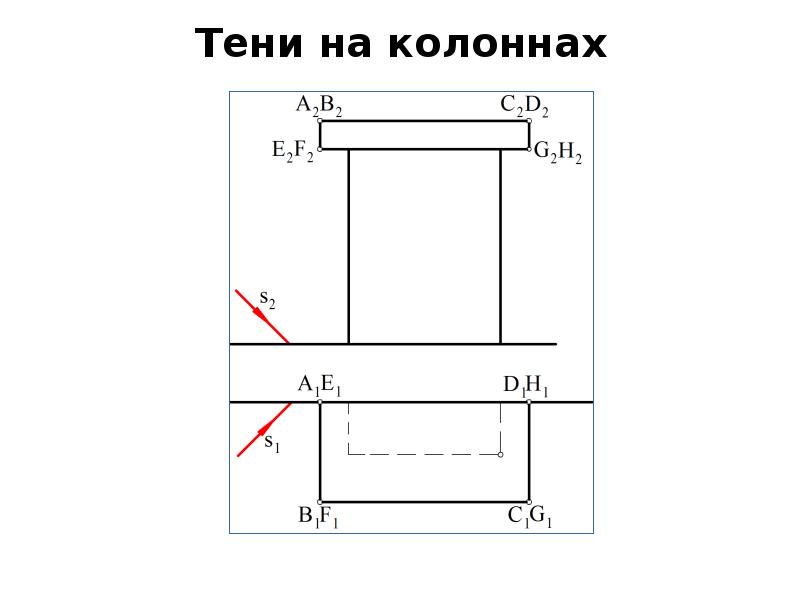

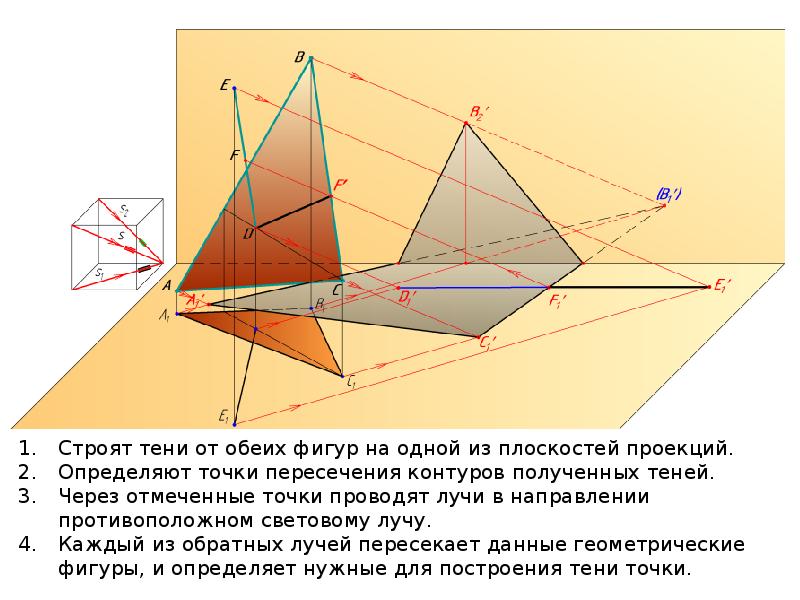

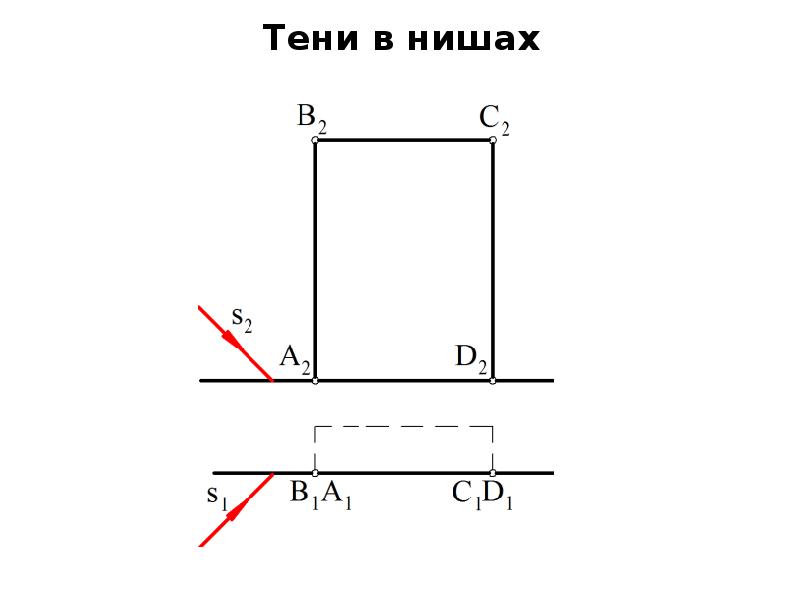

Тени от геометрических тел

Слайд 27

Описание слайда:

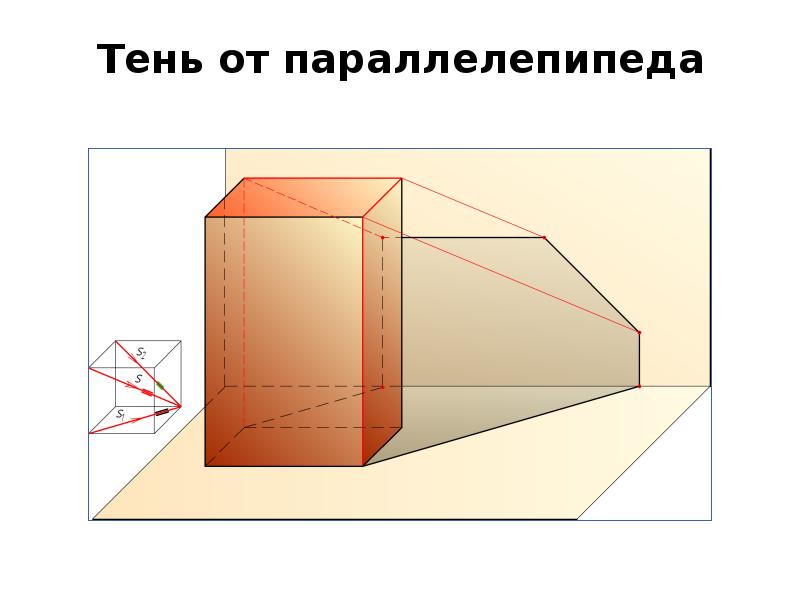

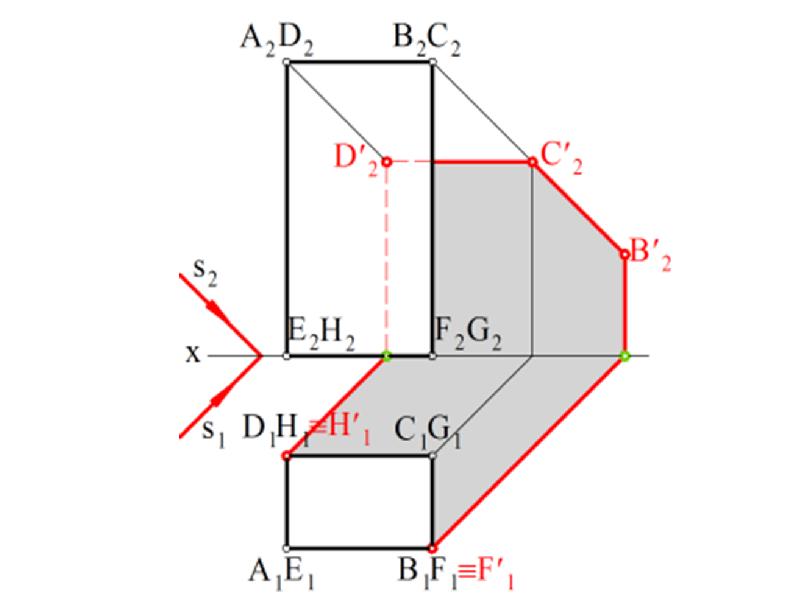

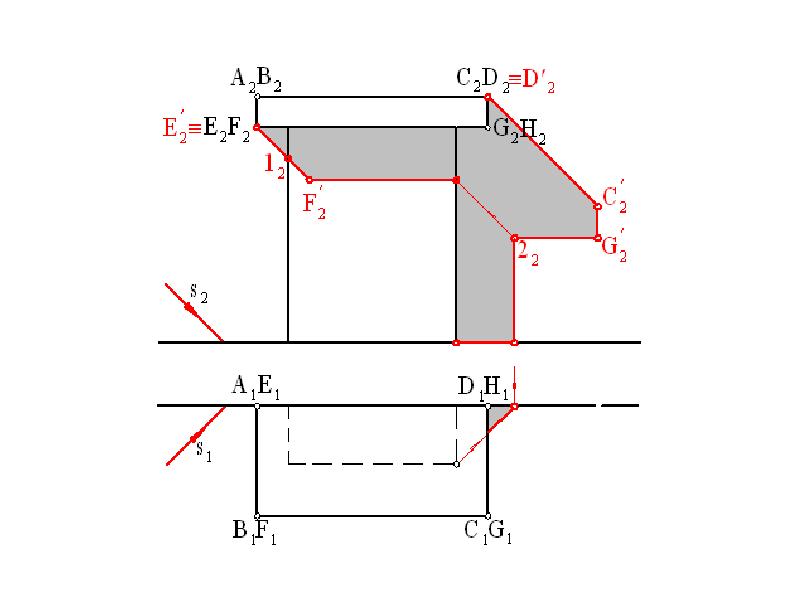

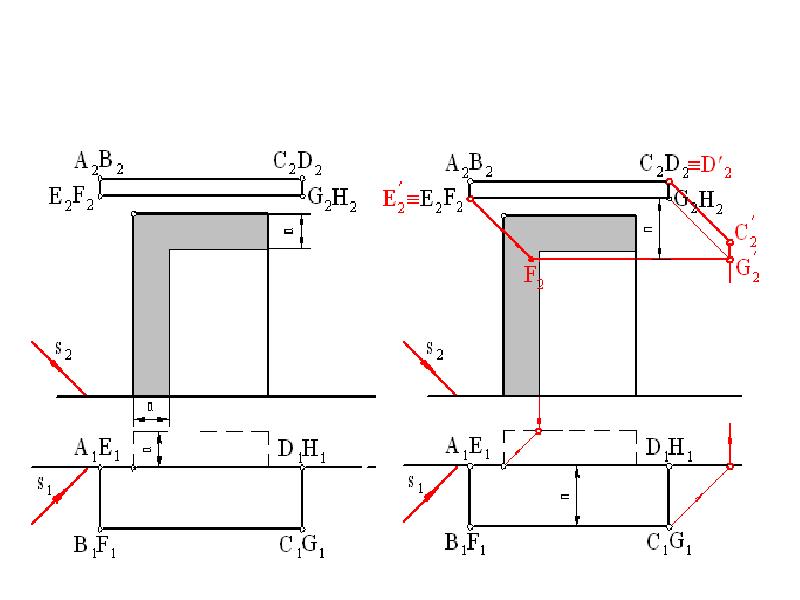

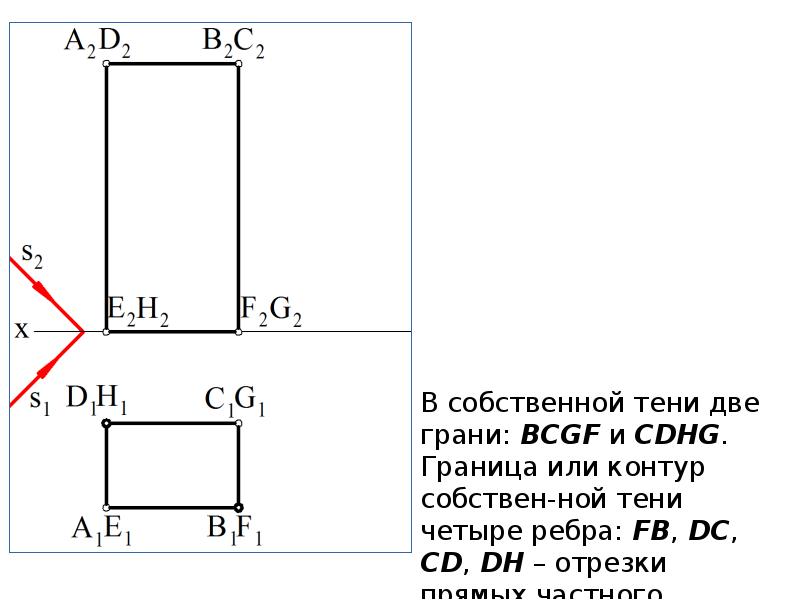

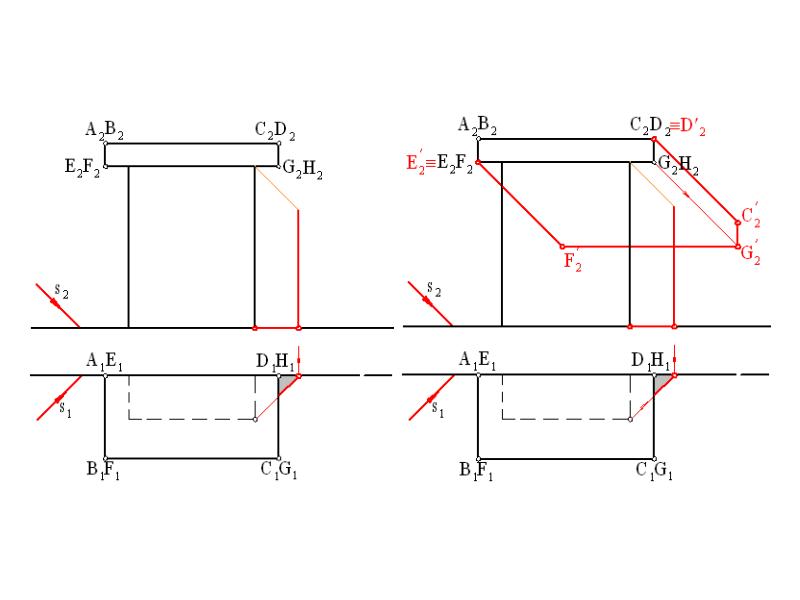

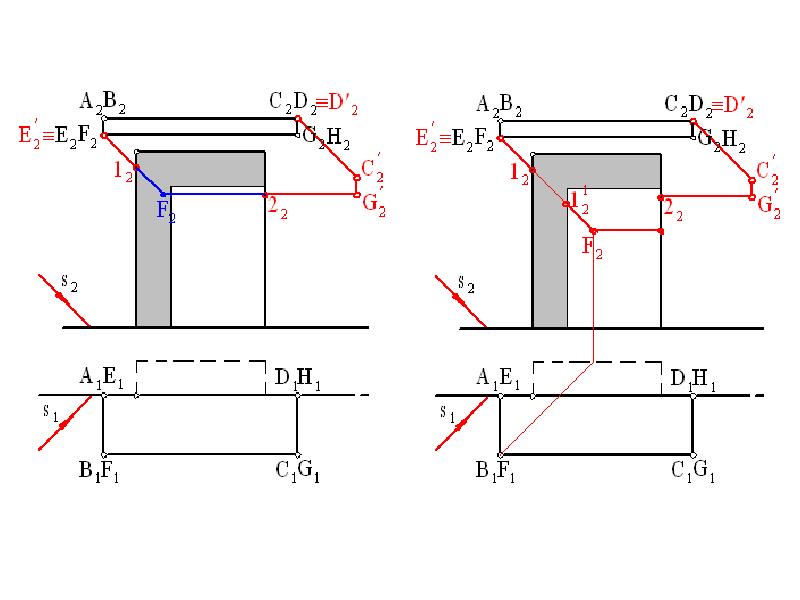

Тень от параллелепипеда

Слайд 28

Описание слайда:

Слайд 29

Описание слайда:

Слайд 30

Описание слайда:

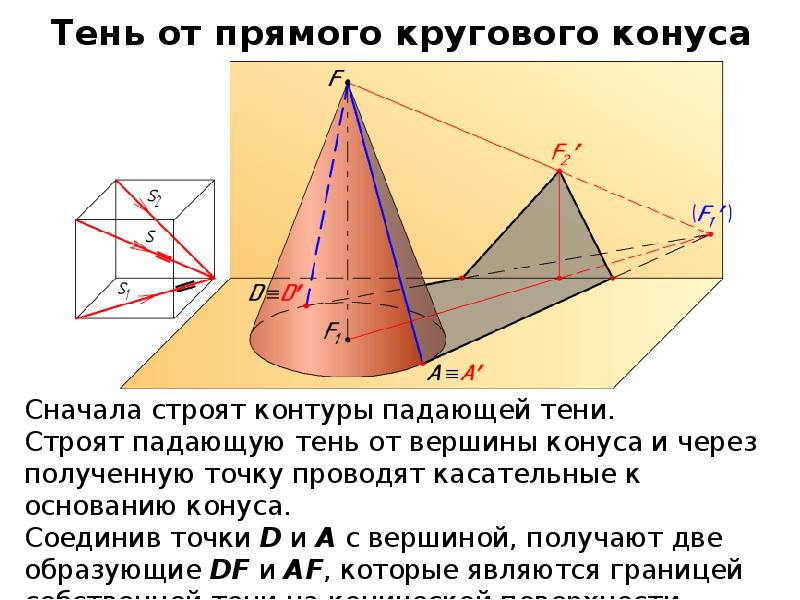

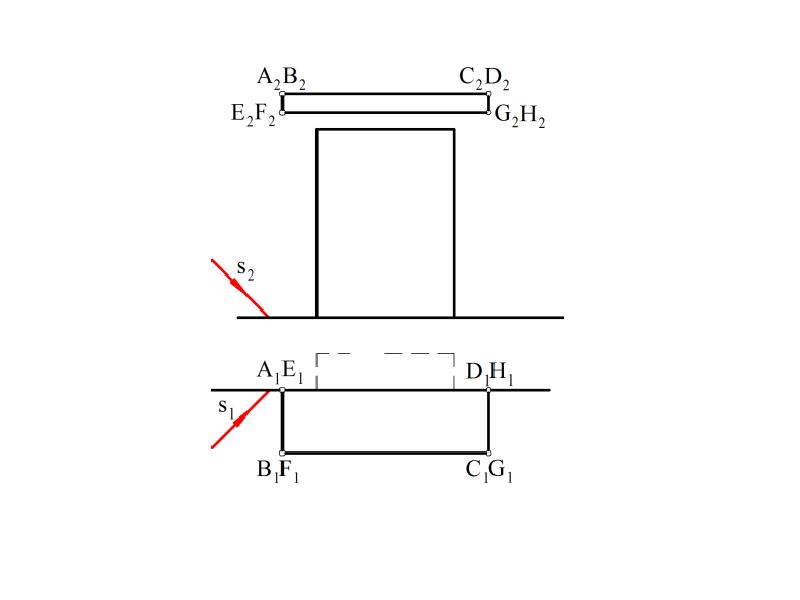

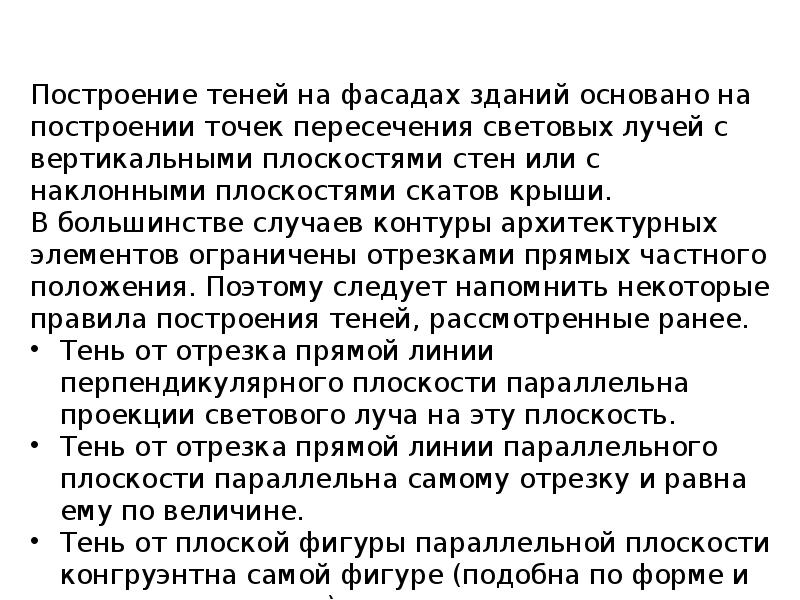

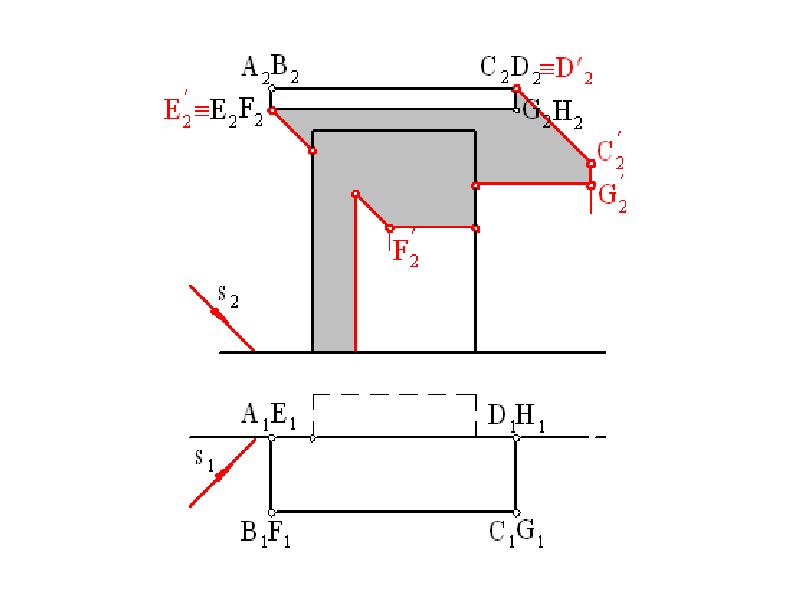

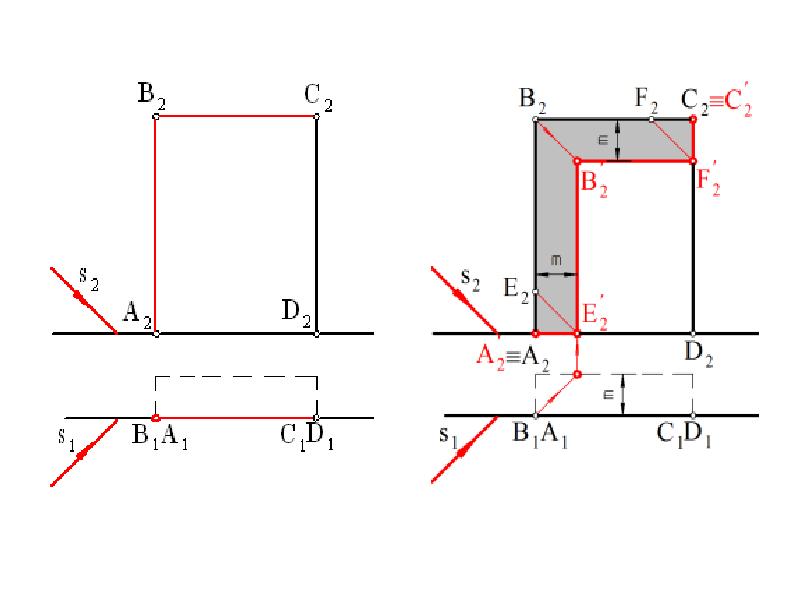

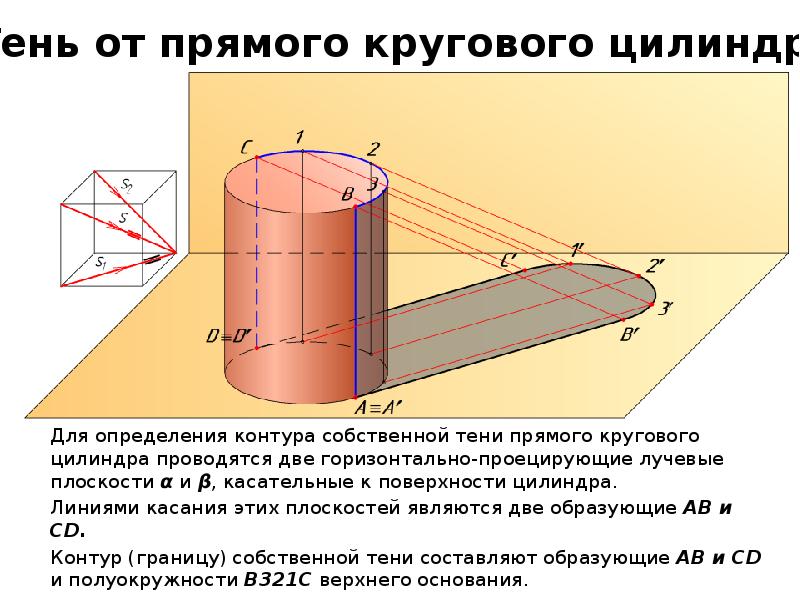

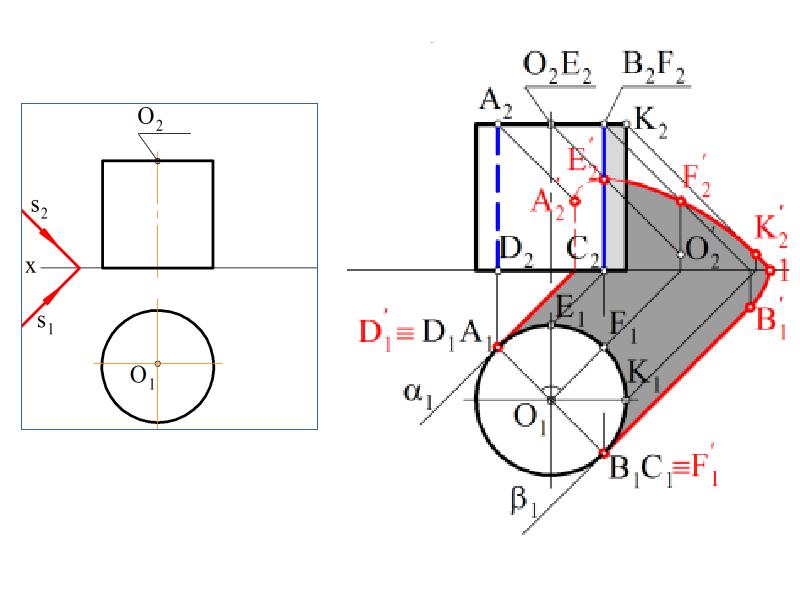

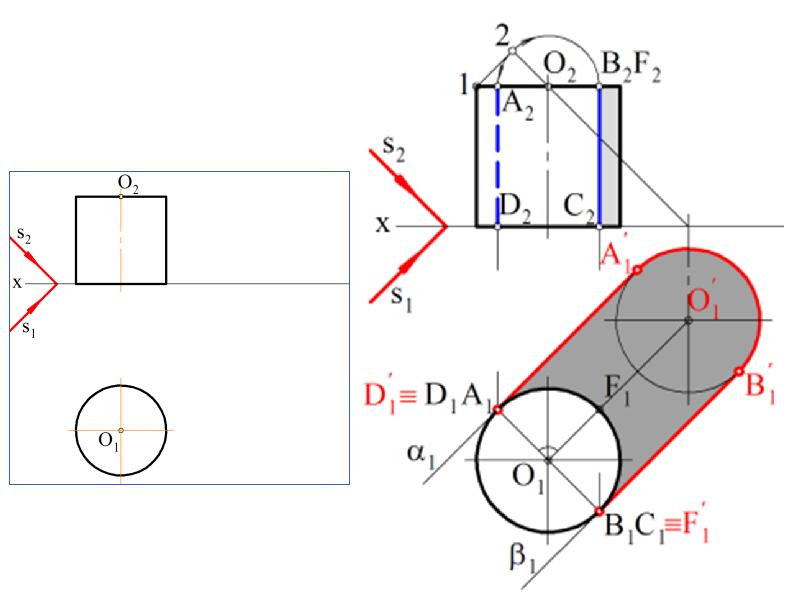

Для определения контура собственной тени прямого кругового цилиндра проводятся две горизонтально-проецирующие лучевые плоскости α и β, касательные к поверхности цилиндра. Для определения контура собственной тени прямого кругового цилиндра проводятся две горизонтально-проецирующие лучевые плоскости α и β, касательные к поверхности цилиндра. Линиями касания этих плоскостей являются две образующие AB и CD. Контур (границу) собственной тени составляют образующие AB и CD и полуокружности B321C верхнего основания.
