Слайд 1

Описание слайда:

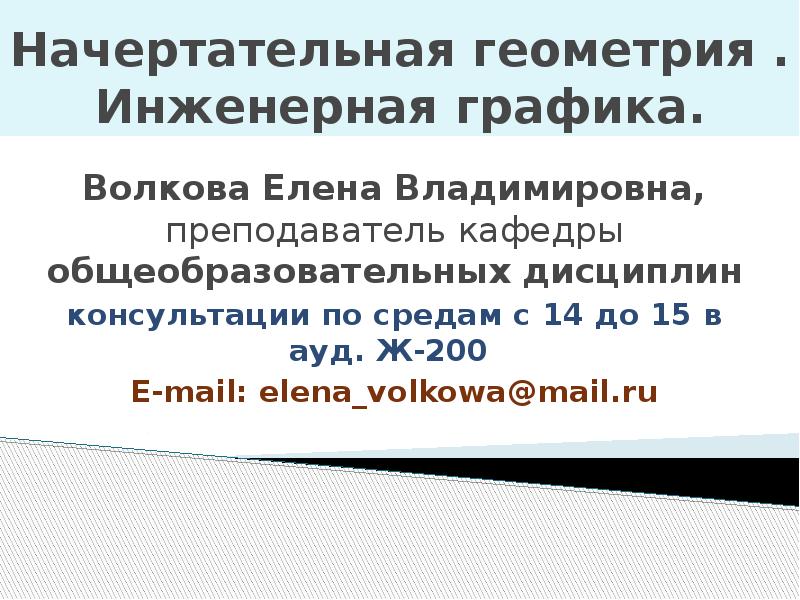

Начертательная геометрия . Инженерная графика. Волкова Елена Владимировна, преподаватель кафедры общеобразовательных дисциплин консультации по средам с 14 до 15 в ауд. Ж-200 E-mail: elena_volkowa@mail.ru

Слайд 2

Описание слайда:

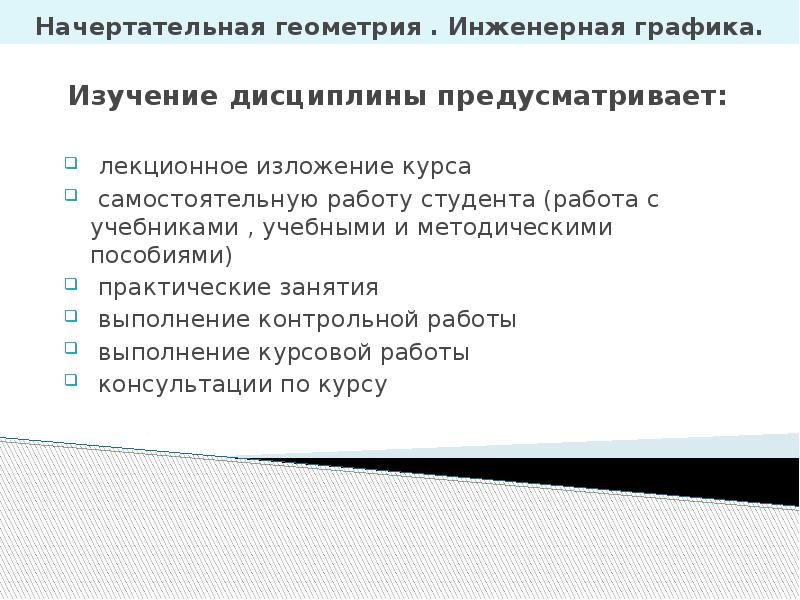

Начертательная геометрия . Инженерная графика. Изучение дисциплины предусматривает: лекционное изложение курса самостоятельную работу студента (работа с учебниками , учебными и методическими пособиями) практические занятия выполнение контрольной работы выполнение курсовой работы консультации по курсу

Слайд 3

Описание слайда:

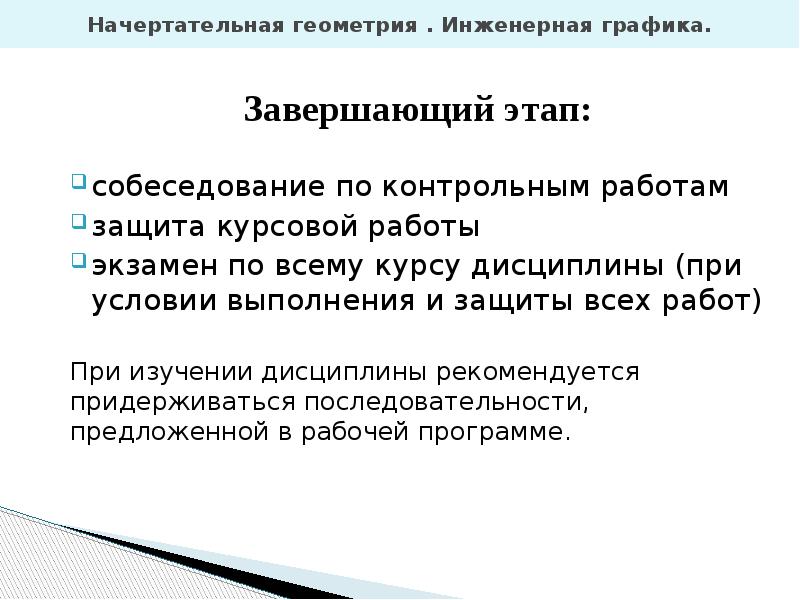

Начертательная геометрия . Инженерная графика. Завершающий этап: собеседование по контрольным работам защита курсовой работы экзамен по всему курсу дисциплины (при условии выполнения и защиты всех работ) При изучении дисциплины рекомендуется придерживаться последовательности, предложенной в рабочей программе.

Слайд 4

Описание слайда:

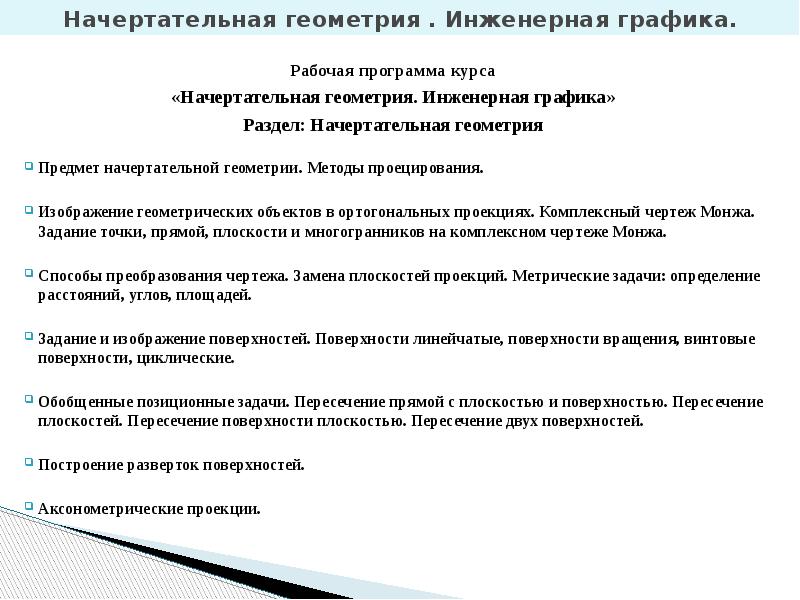

Начертательная геометрия . Инженерная графика. Рабочая программа курса «Начертательная геометрия. Инженерная графика» Раздел: Начертательная геометрия Предмет начертательной геометрии. Методы проецирования. Изображение геометрических объектов в ортогональных проекциях. Комплексный чертеж Монжа. Задание точки, прямой, плоскости и многогранников на комплексном чертеже Монжа. Способы преобразования чертежа. Замена плоскостей проекций. Метрические задачи: определение расстояний, углов, площадей. Задание и изображение поверхностей. Поверхности линейчатые, поверхности вращения, винтовые поверхности, циклические. Обобщенные позиционные задачи. Пересечение прямой с плоскостью и поверхностью. Пересечение плоскостей. Пересечение поверхности плоскостью. Пересечение двух поверхностей. Построение разверток поверхностей. Аксонометрические проекции.

Слайд 5

Описание слайда:

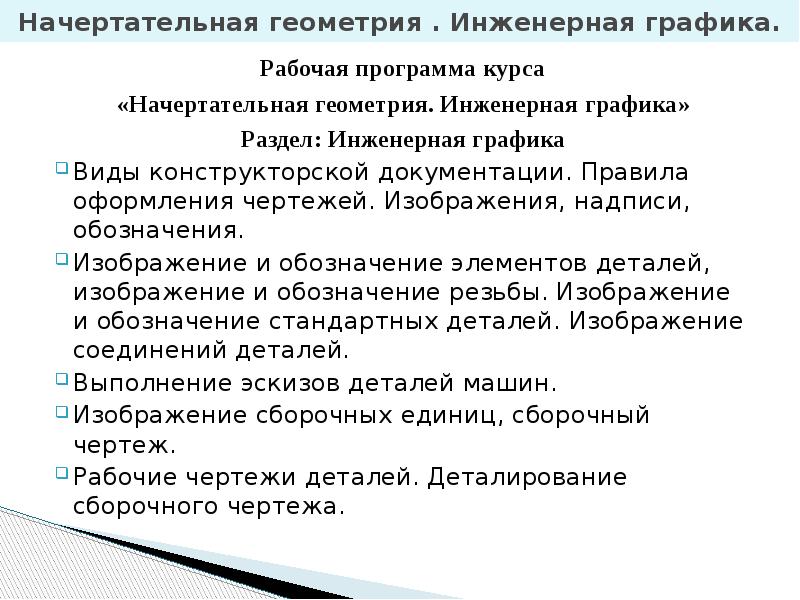

Начертательная геометрия . Инженерная графика. Рабочая программа курса «Начертательная геометрия. Инженерная графика» Раздел: Инженерная графика Виды конструкторской документации. Правила оформления чертежей. Изображения, надписи, обозначения. Изображение и обозначение элементов деталей, изображение и обозначение резьбы. Изображение и обозначение стандартных деталей. Изображение соединений деталей. Выполнение эскизов деталей машин. Изображение сборочных единиц, сборочный чертеж. Рабочие чертежи деталей. Деталирование сборочного чертежа.

Слайд 6

Описание слайда:

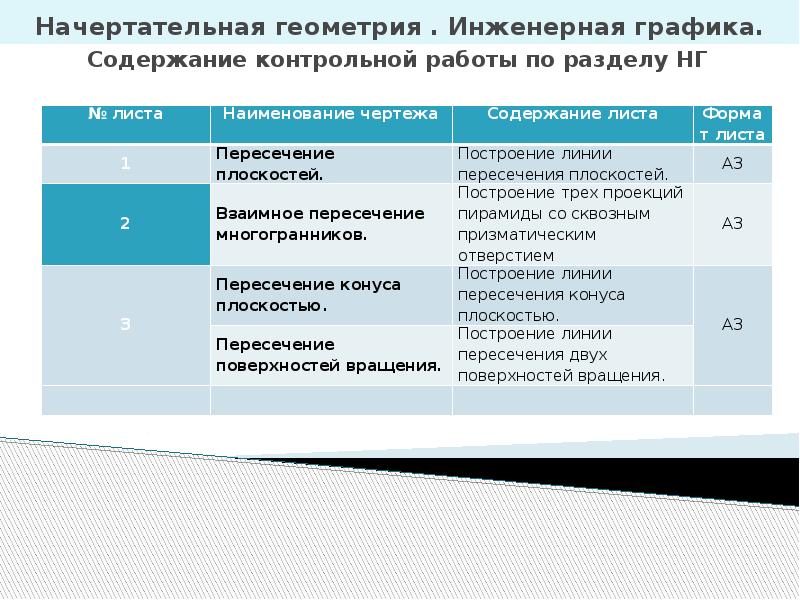

Начертательная геометрия . Инженерная графика. Содержание контрольной работы по разделу НГ

Слайд 7

Описание слайда:

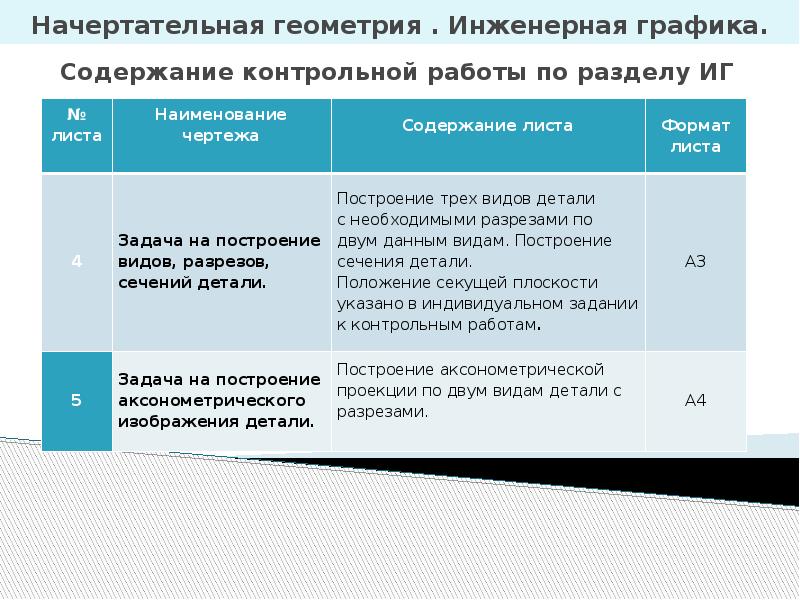

Начертательная геометрия . Инженерная графика. Содержание контрольной работы по разделу ИГ

Слайд 8

Описание слайда:

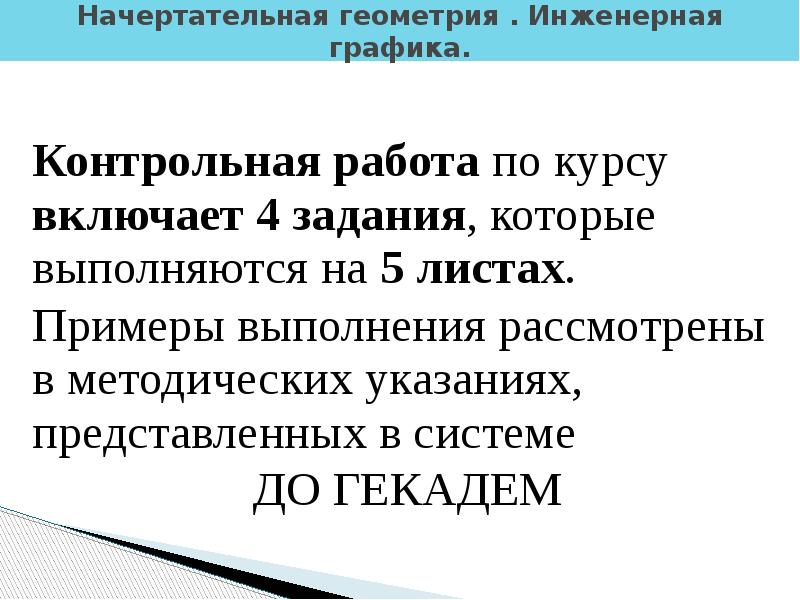

Начертательная геометрия . Инженерная графика. Контрольная работа по курсу включает 4 задания, которые выполняются на 5 листах. Примеры выполнения рассмотрены в методических указаниях, представленных в системе ДО ГЕКАДЕМ

Слайд 9

Описание слайда:

Начертательная геометрия . Инженерная графика. Основные рекомендации по оформлению контрольной работы

Слайд 10

Описание слайда:

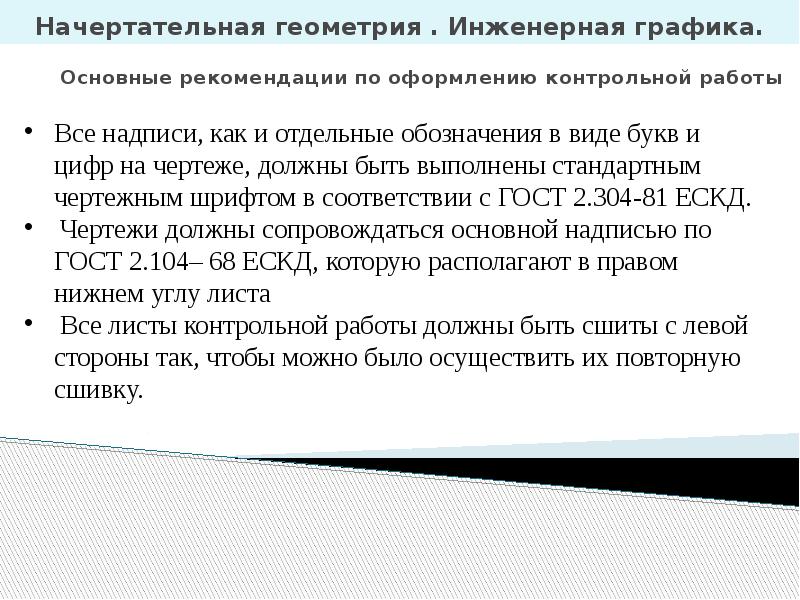

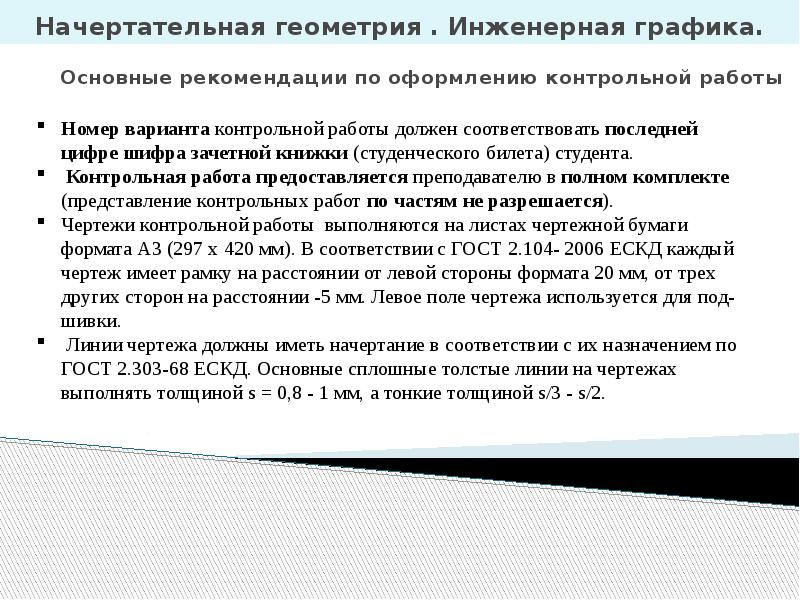

Начертательная геометрия . Инженерная графика. Основные рекомендации по оформлению контрольной работы

Слайд 11

Описание слайда:

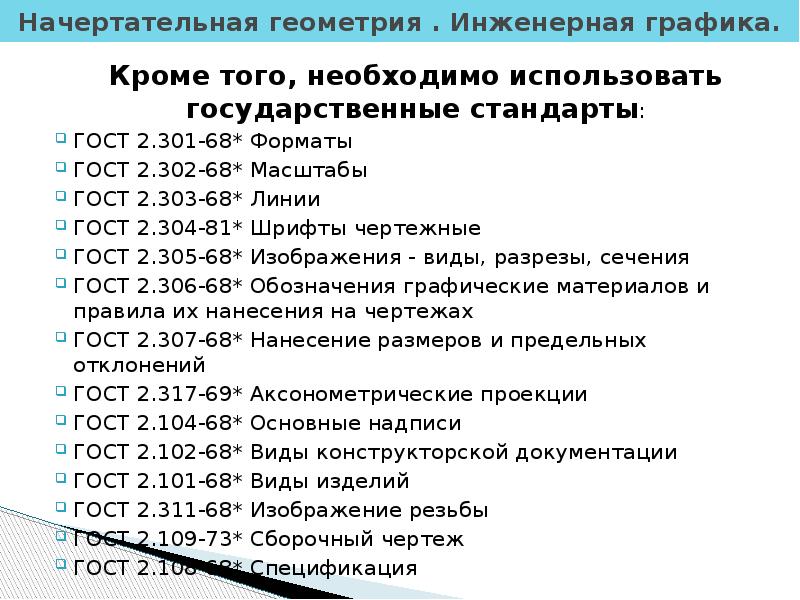

Начертательная геометрия . Инженерная графика. Кроме того, необходимо использовать государственные стандарты: ГОСТ 2.301-68* Форматы ГОСТ 2.302-68* Масштабы ГОСТ 2.303-68* Линии ГОСТ 2.304-81* Шрифты чертежные ГОСТ 2.305-68* Изображения - виды, разрезы, сечения ГОСТ 2.306-68* Обозначения графические материалов и правила их нанесения на чертежах ГОСТ 2.307-68* Нанесение размеров и предельных отклонений ГОСТ 2.317-69* Аксонометрические проекции ГОСТ 2.104-68* Основные надписи ГОСТ 2.102-68* Виды конструкторской документации ГОСТ 2.101-68* Виды изделий ГОСТ 2.311-68* Изображение резьбы ГОСТ 2.109-73* Сборочный чертеж ГОСТ 2.108-68* Спецификация

Слайд 12

Описание слайда:

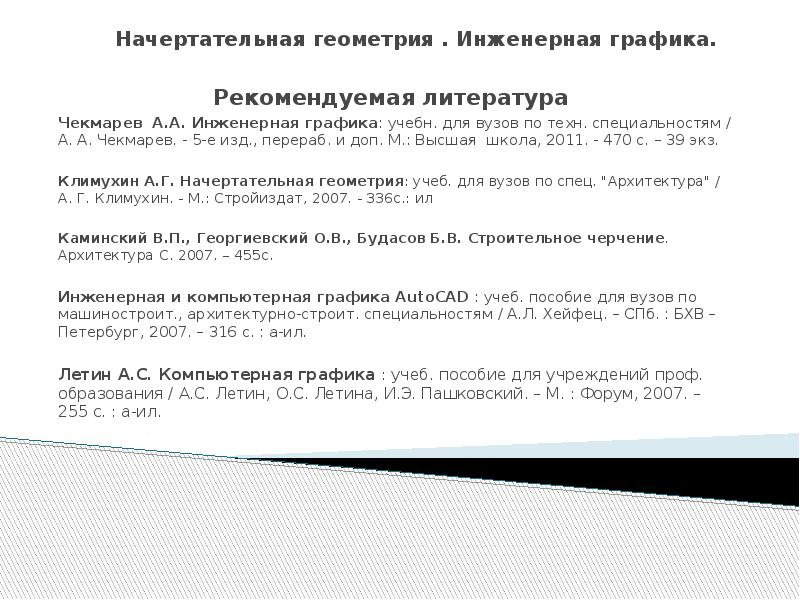

Начертательная геометрия . Инженерная графика. Рекомендуемая литература Чекмарев А.А. Инженерная графика: учебн. для вузов по техн. специальностям / А. А. Чекмарев. - 5-е изд., перераб. и доп. М.: Высшая школа, 2011. - 470 с. – 39 экз. Климухин А.Г. Начертательная геометрия: учеб. для вузов по спец. "Архитектура" / А. Г. Климухин. - М.: Стройиздат, 2007. - 336с.: ил Каминский В.П., Георгиевский О.В., Будасов Б.В. Строительное черчение. Архитектура С. 2007. – 455с. Инженерная и компьютерная графика AutoCAD : учеб. пособие для вузов по машиностроит., архитектурно-строит. специальностям / А.Л. Хейфец. – СПб. : БХВ – Петербург, 2007. – 316 с. : а-ил. Летин А.С. Компьютерная графика : учеб. пособие для учреждений проф. образования / А.С. Летин, О.С. Летина, И.Э. Пашковский. – М. : Форум, 2007. – 255 с. : а-ил.

Слайд 13

Описание слайда:

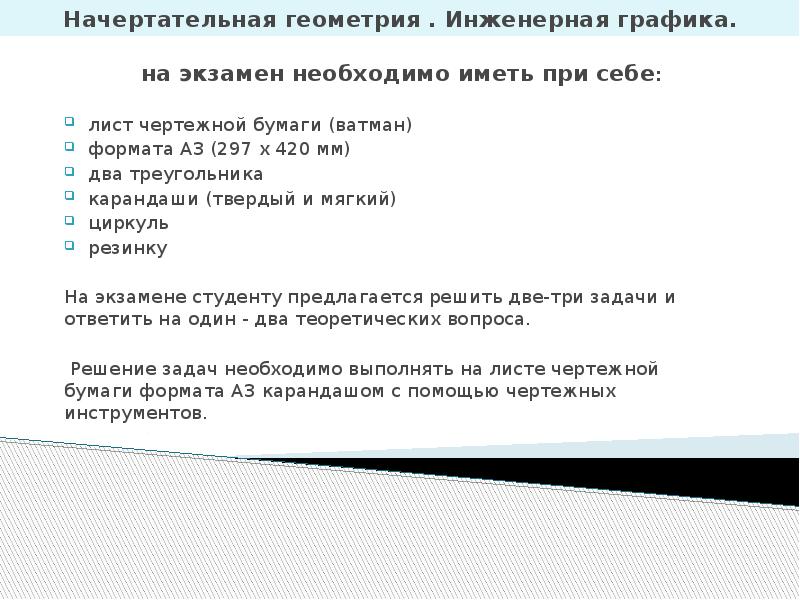

Начертательная геометрия . Инженерная графика. на экзамен необходимо иметь при себе: лист чертежной бумаги (ватман) формата А3 (297 х 420 мм) два треугольника карандаши (твердый и мягкий) циркуль резинку На экзамене студенту предлагается решить две-три задачи и ответить на один - два теоретических вопроса. Решение задач необходимо выполнять на листе чертежной бумаги формата А3 карандашом с помощью чертежных инструментов.
