Начертательная геометрия Семинар №5 Взаимное положение прямой и плоскости, двух плоскостей . Подготовили: Данилова У.Б., Елисеева О.И. Московский государственный технический университет имени Н.Э.Баумана 2015г.

Слайд 2

Описание слайда:

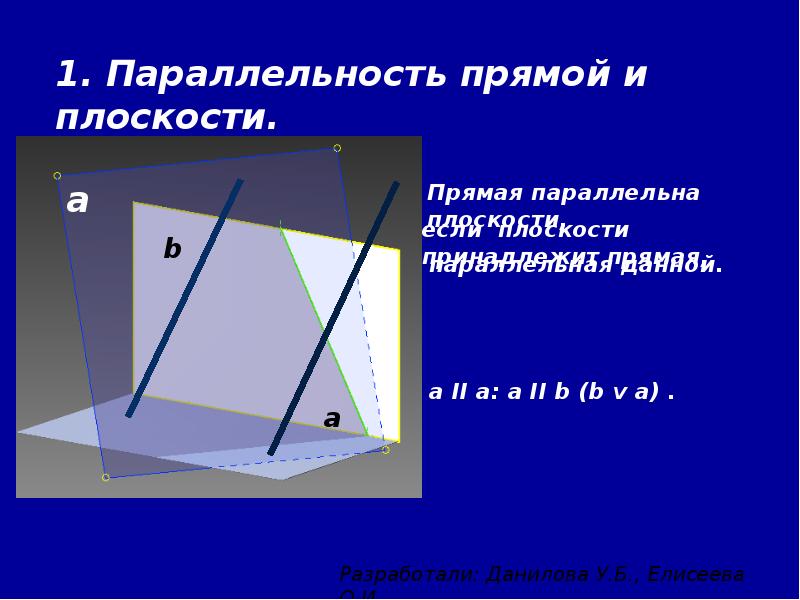

1. Параллельность прямой и плоскости. Прямая параллельна плоскости,

Слайд 3

Описание слайда:

1. Задаем горизонталь в плоскости, заданной прямыми a и b. 2. Через точку А проводим горизонталь, параллельную заданной.

Слайд 4

Описание слайда:

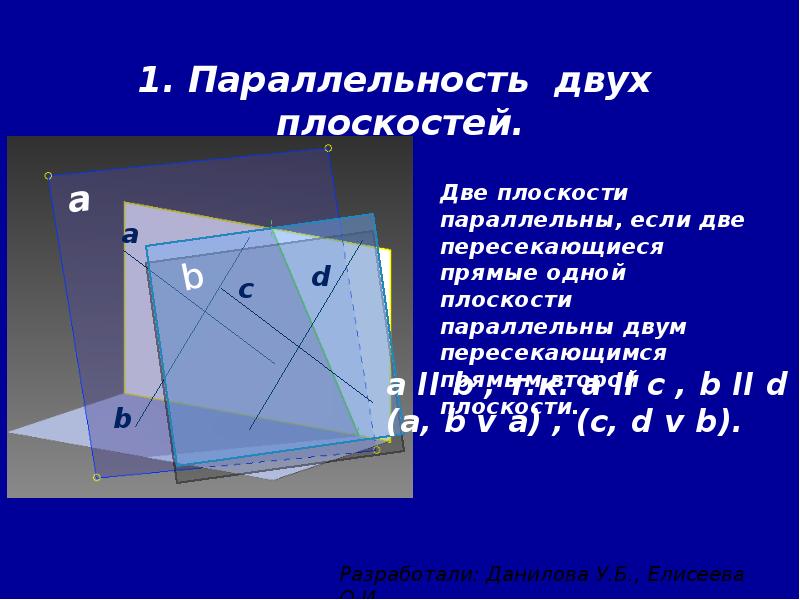

Две плоскости параллельны, если две пересекающиеся прямые одной плоскости параллельны двум пересекающимся прямым второй плоскости.

Слайд 5

Описание слайда:

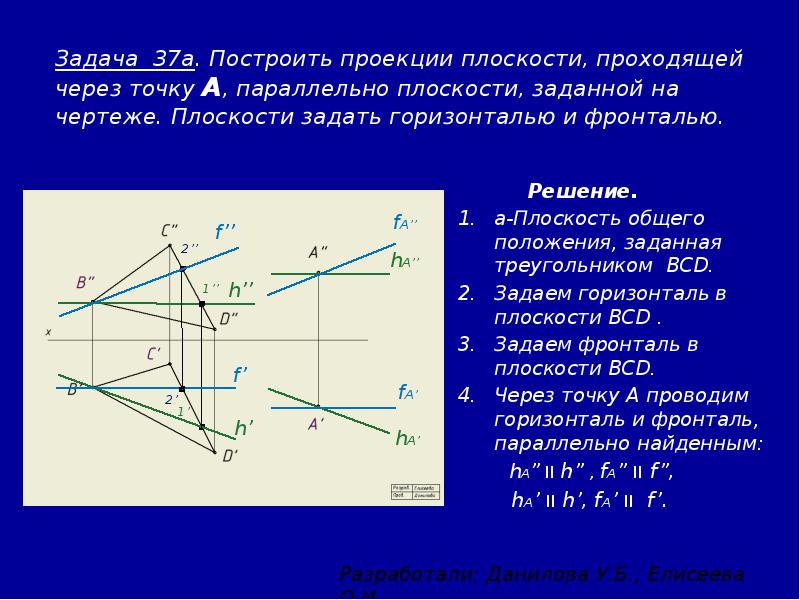

Задача 37а. Построить проекции плоскости, проходящей через точку А, параллельно плоскости, заданной на чертеже. Плоскости задать горизонталью и фронталью. Решение. a-Плоскость общего положения, заданная треугольником BCD. Задаем горизонталь в плоскости ВCD . Задаем фронталь в плоскости ВCD. Через точку А проводим горизонталь и фронталь, параллельно найденным: hA” II h” , fA” II f”, hA’ II h’, fA’ II f’.

Слайд 6

Описание слайда:

Решение. a-Плоскость общего положения, заданная следами. Если α II β, то следы плоскости b должны быть параллельными следам плоскости a Чтобы точка А (см. задачу 26 б) принадлежала плоскости β соответствующие проекции точки А должны принадлежать проекциям прямой, принадлежащей плоскости. Задаем горизонталь, проходящую через точку А, h’ II hoα Находим фронтальный след горизонтали точку 1. Через точку 1’’ проводим фронтальный след плоскости β.

Слайд 7

Описание слайда:

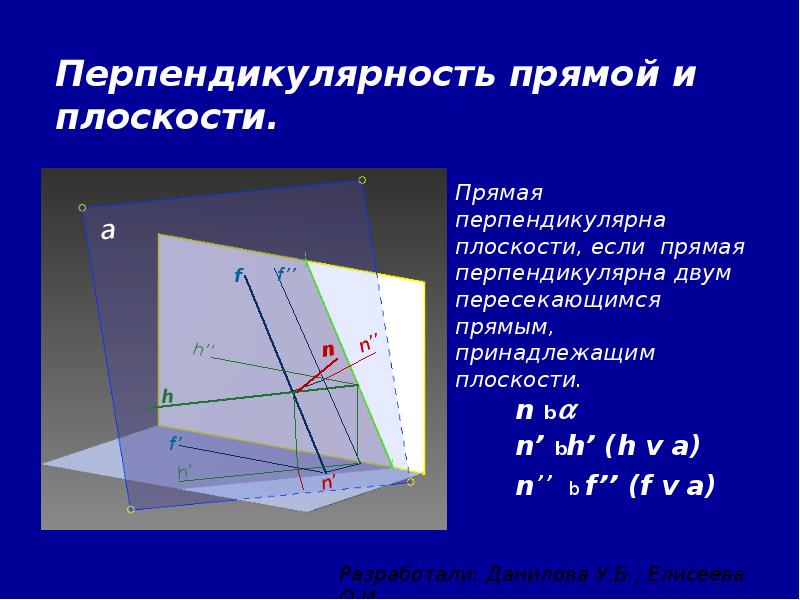

Перпендикулярность прямой и плоскости. Прямая перпендикулярна плоскости, если прямая перпендикулярна двум пересекающимся прямым, принадлежащим плоскости.

Слайд 8

Описание слайда:

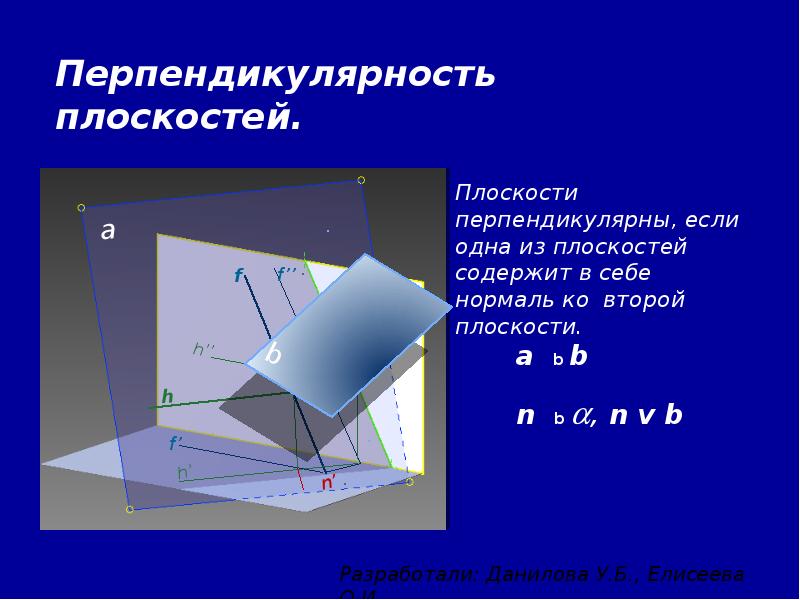

Перпендикулярность плоскостей. Плоскости перпендикулярны, если одна из плоскостей содержит в себе нормаль ко второй плоскости.

Слайд 9

Описание слайда:

Задача 38б. Построить проекции прямой, проходящей через точку А, перпендикулярно к заданной плоскости. Решение. a-Плоскость общего положения, заданная треугольником ABC. Задаем h v a Задаем f v a n” b f” , n’ b h’.

Слайд 10

Описание слайда:

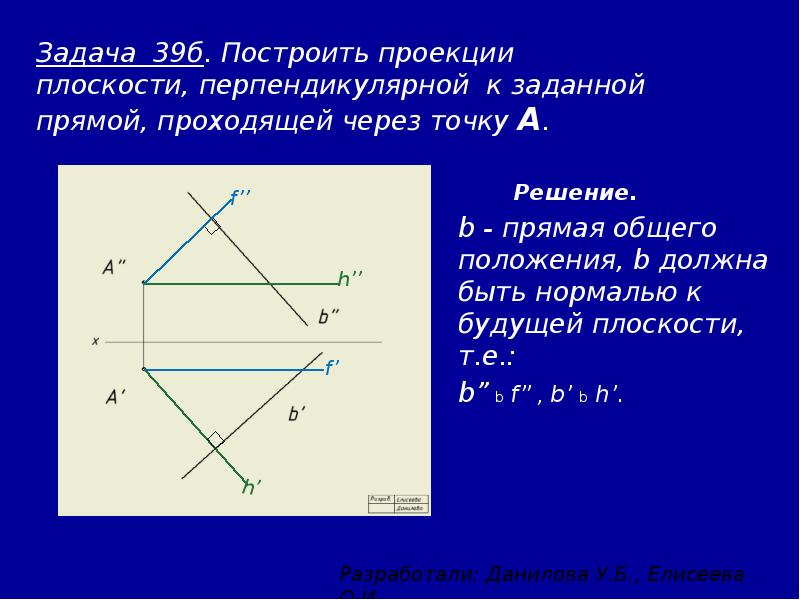

Задача 39б. Построить проекции плоскости, перпендикулярной к заданной прямой, проходящей через точку А. Решение. b - прямая общего положения, b должна быть нормалью к будущей плоскости, т.е.: b” b f” , b’ b h’.

Слайд 11

Описание слайда:

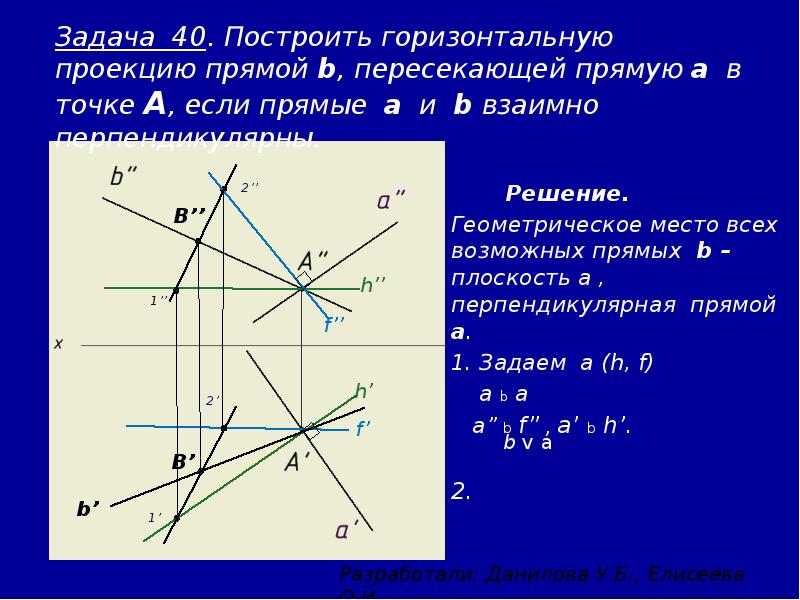

Задача 40. Построить горизонтальную проекцию прямой b, пересекающей прямую a в точке А, если прямые a и b взаимно перпендикулярны. Решение. Геометрическое место всех возможных прямых b –плоскость a , перпендикулярная прямой a. 1. Задаем a (h, f) a b a a” b f” , a’ b h’. 2.
