Слайд 1

Описание слайда:

Нанесение размеров

Слайд 2

Описание слайда:

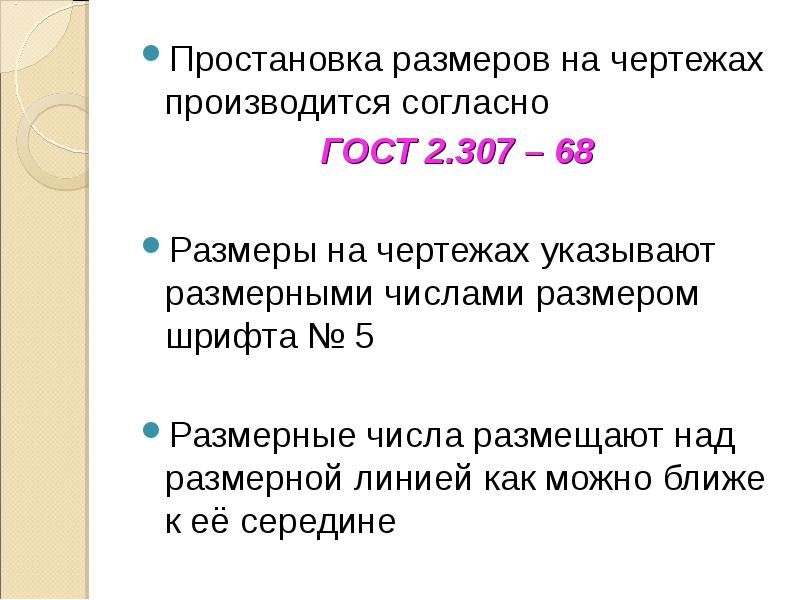

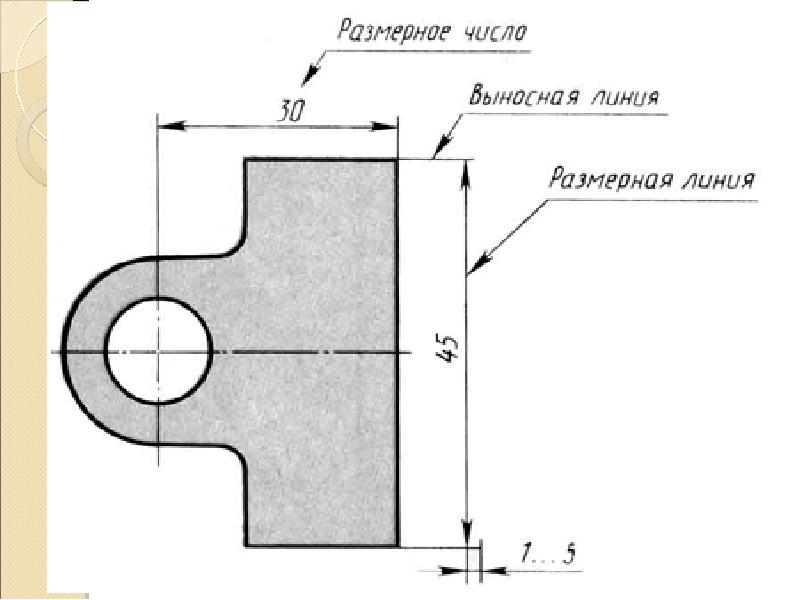

Простановка размеров на чертежах производится согласно Простановка размеров на чертежах производится согласно ГОСТ 2.307 – 68 Размеры на чертежах указывают размерными числами размером шрифта № 5 Размерные числа размещают над размерной линией как можно ближе к её середине

Слайд 3

Описание слайда:

Слайд 4

Описание слайда:

Стрелки размера имеют следующие форму и размеры: Стрелки размера имеют следующие форму и размеры:

Слайд 5

Описание слайда:

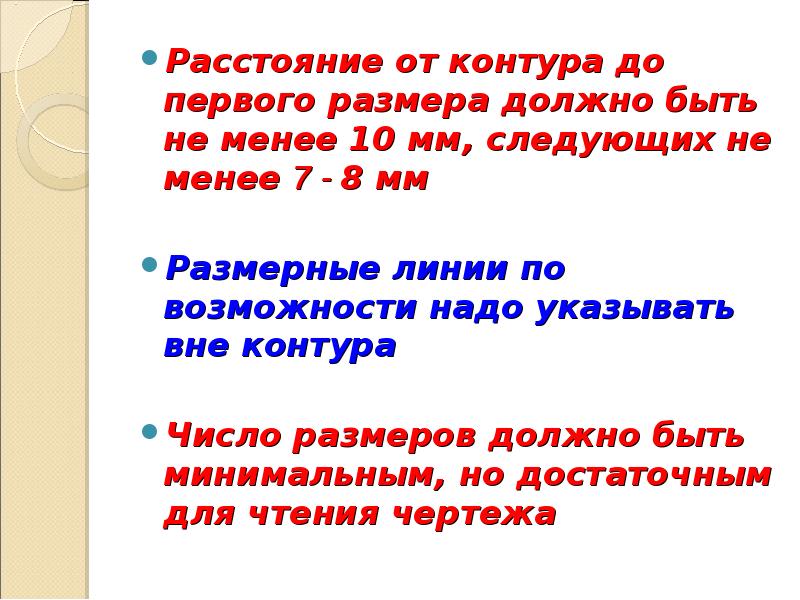

Расстояние от контура до первого размера должно быть не менее 10 мм, следующих не менее 7 - 8 мм Расстояние от контура до первого размера должно быть не менее 10 мм, следующих не менее 7 - 8 мм Размерные линии по возможности надо указывать вне контура Число размеров должно быть минимальным, но достаточным для чтения чертежа

Слайд 6

Описание слайда:

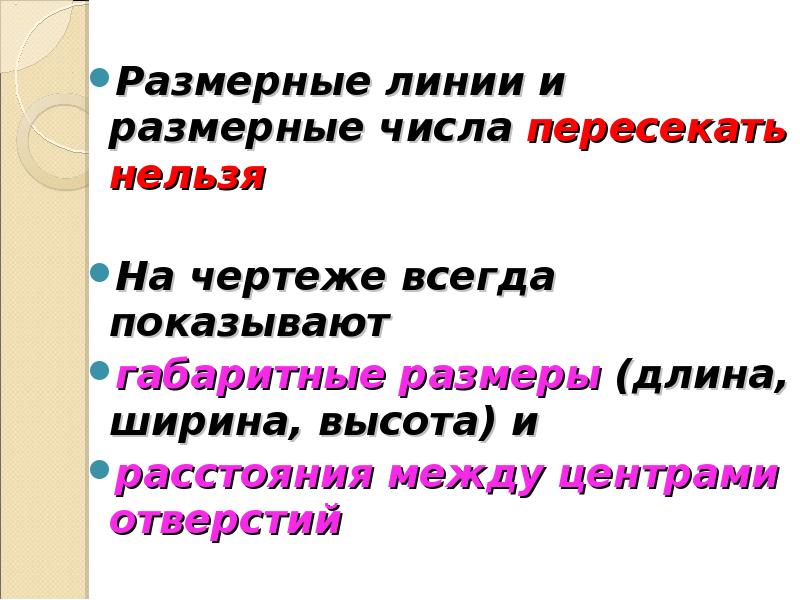

Размерные линии и размерные числа пересекать нельзя Размерные линии и размерные числа пересекать нельзя На чертеже всегда показывают габаритные размеры (длина, ширина, высота) и расстояния между центрами отверстий

Слайд 7

Описание слайда:

Размерные линии проводятся параллельно измеряемому отрезку или по концентрической дуге измеряемого угла и ограничиваются стрелками Размерные линии проводятся параллельно измеряемому отрезку или по концентрической дуге измеряемого угла и ограничиваются стрелками

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

Слайд 10

Описание слайда:

Слайд 11

Описание слайда:

Слайд 12

Описание слайда:

При недостатке места для стрелок на размерных линиях, расположенных цепочкой, стрелки допускается заменять засечками, наносимыми под углом 45° к размерным линиям, или четко наносимыми точками При недостатке места для стрелок на размерных линиях, расположенных цепочкой, стрелки допускается заменять засечками, наносимыми под углом 45° к размерным линиям, или четко наносимыми точками

Слайд 13

Описание слайда:

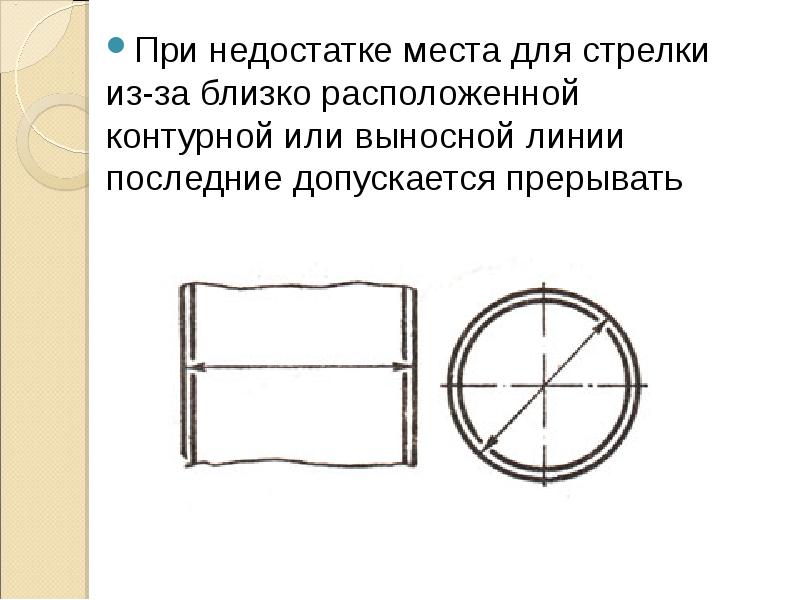

Слайд 14

Описание слайда:

Знаки, применяемые при нанесении размеров: диаметр

Слайд 15

Описание слайда:

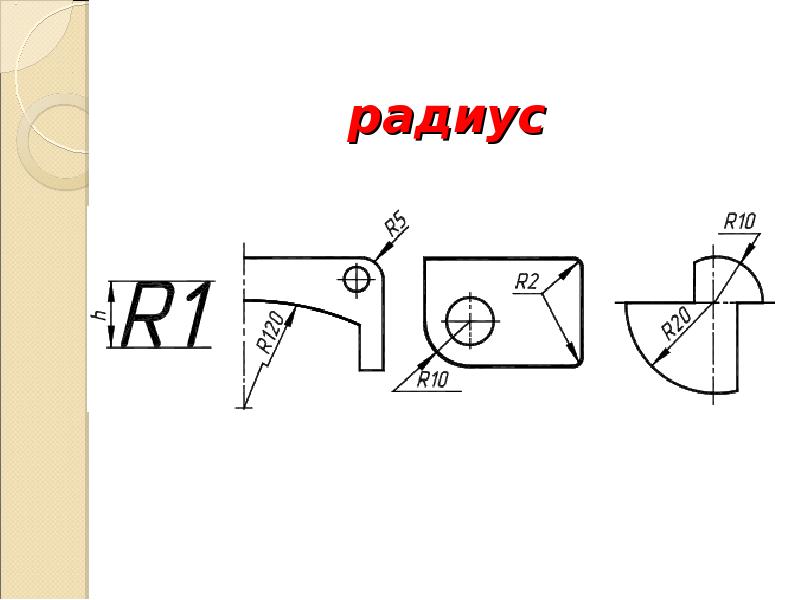

радиус

Слайд 16

Описание слайда:

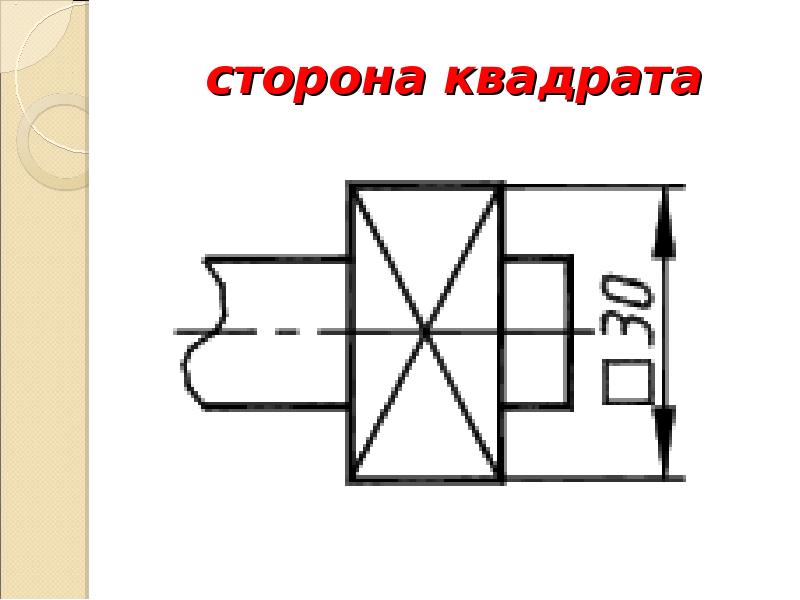

сторона квадрата

Слайд 17

Описание слайда:

уклон и конусность

Слайд 18

Описание слайда:

При различных наклонах размерных линий размерные числа линейных размеров располагают так При различных наклонах размерных линий размерные числа линейных размеров располагают так

Слайд 19

Описание слайда:

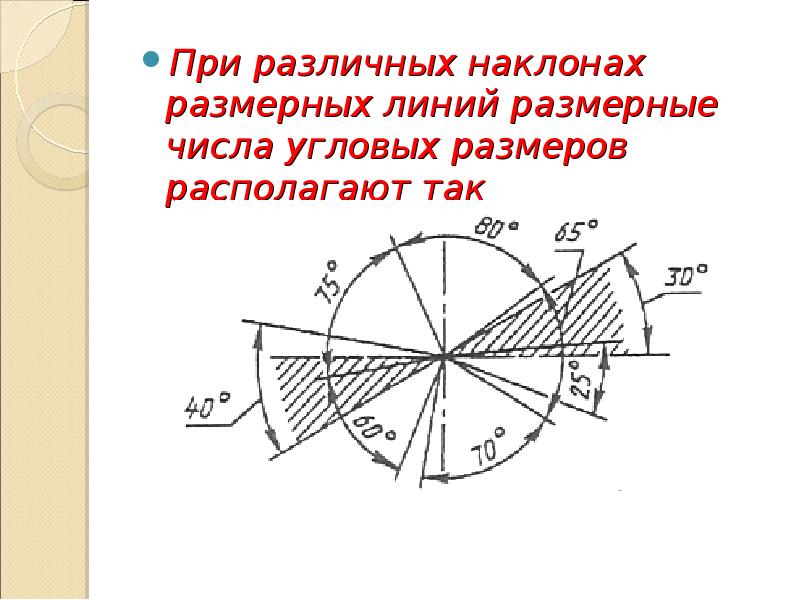

При различных наклонах размерных линий размерные числа угловых размеров располагают так При различных наклонах размерных линий размерные числа угловых размеров располагают так

Слайд 20

Описание слайда:

Простановка размеров с обрывом

Слайд 21

Описание слайда:

Слайд 22

Описание слайда:

Слайд 23

Описание слайда:

Размеры на чертежах не допускается наносить в виде замкнутой цепи, за исключением случаев, когда один из размеров указан как справочный, т.е. размер неподлежащий выполнению по данному чертежу. Такой размер отмечают знаком «*» Размеры на чертежах не допускается наносить в виде замкнутой цепи, за исключением случаев, когда один из размеров указан как справочный, т.е. размер неподлежащий выполнению по данному чертежу. Такой размер отмечают знаком «*»

Слайд 24

Описание слайда:

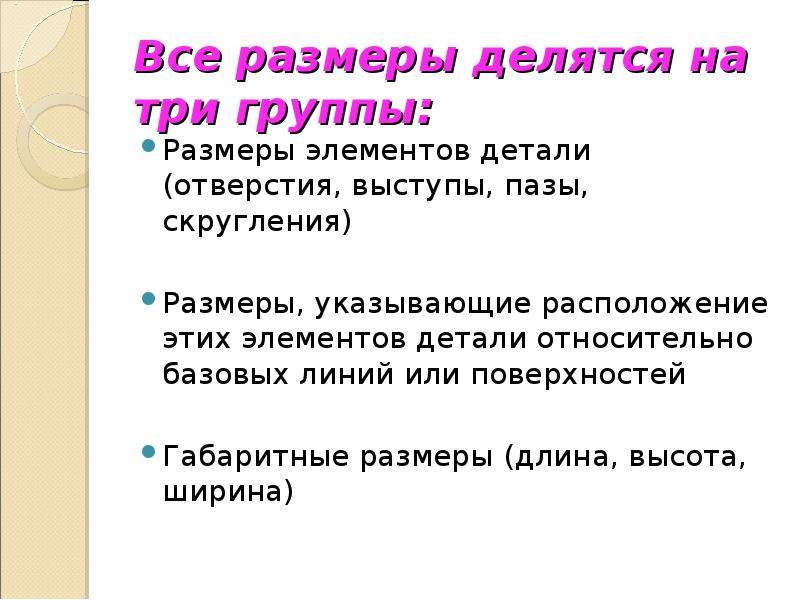

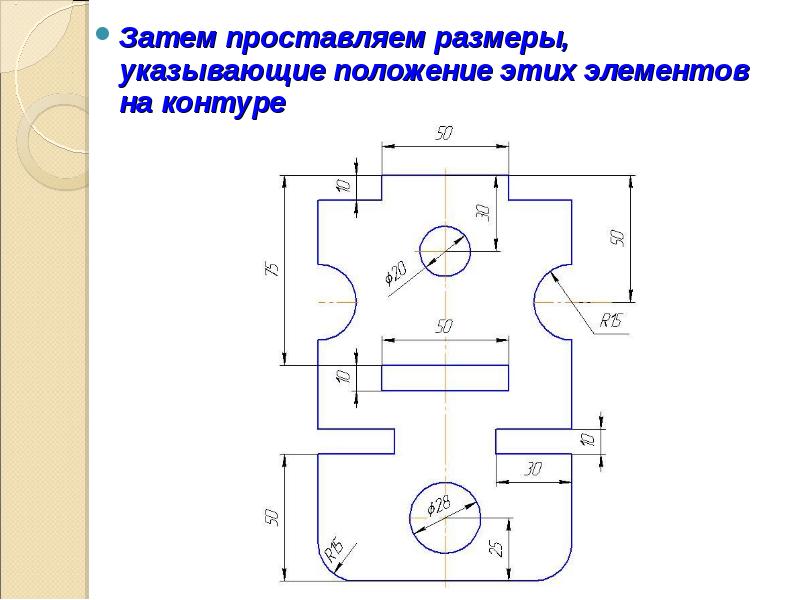

Все размеры делятся на три группы: Размеры элементов детали (отверстия, выступы, пазы, скругления) Размеры, указывающие расположение этих элементов детали относительно базовых линий или поверхностей Габаритные размеры (длина, высота, ширина)
