Слайд 1

Описание слайда:

Проецирование Слепнев Н.И. 2016 год

Слайд 2

Описание слайда:

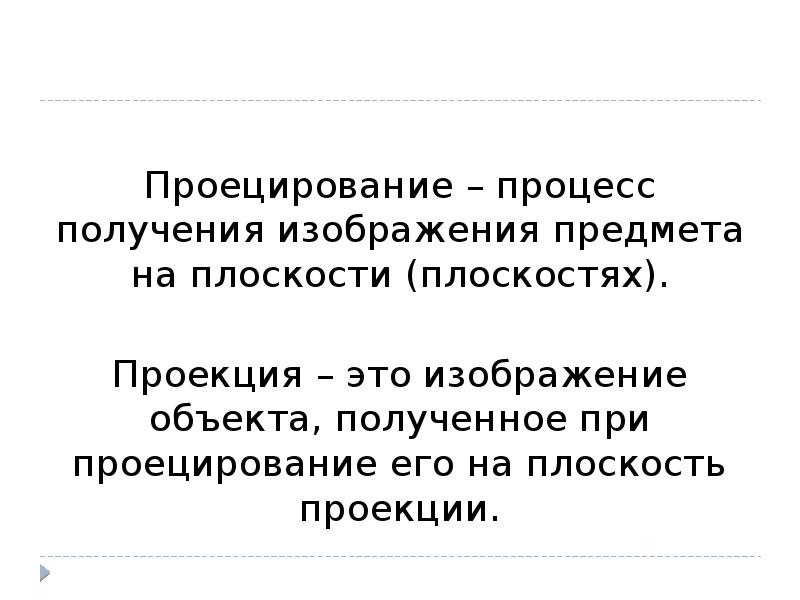

Проецирование – процесс получения изображения предмета на плоскости (плоскостях). Проекция – это изображение объекта, полученное при проецирование его на плоскость проекции.

Слайд 3

Описание слайда:

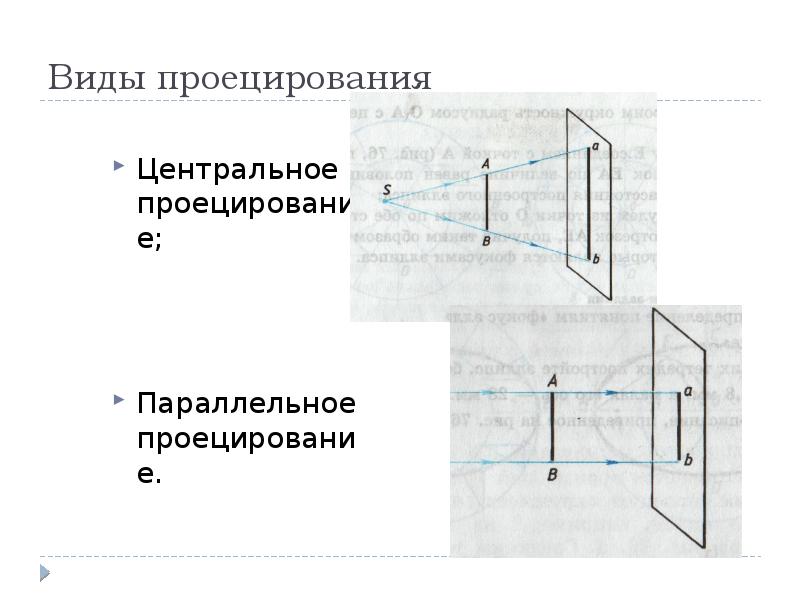

Виды проецирования Центральное проецирование; Параллельное проецирование.

Слайд 4

Описание слайда:

Виды параллельного проецирования Параллельное прямоугольное (ортогональное) проецирование; Параллельное косоугольное проецирование.

Слайд 5

Описание слайда:

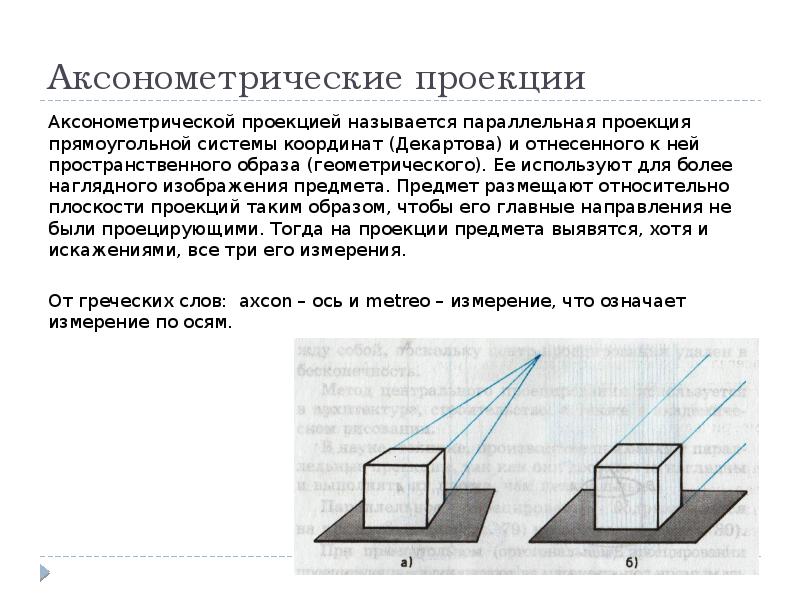

Аксонометрические проекции Аксонометрической проекцией называется параллельная проекция прямоугольной системы координат (Декартова) и отнесенного к ней пространственного образа (геометрического). Ее используют для более наглядного изображения предмета. Предмет размещают относительно плоскости проекций таким образом, чтобы его главные направления не были проецирующими. Тогда на проекции предмета выявятся, хотя и искажениями, все три его измерения. От греческих слов: axcon – ось и metreo – измерение, что означает измерение по осям.

Слайд 6

Описание слайда:

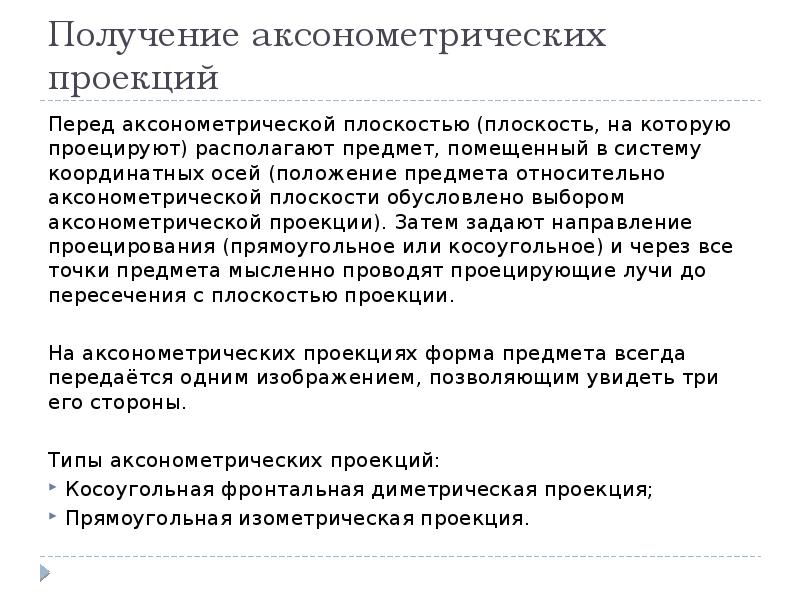

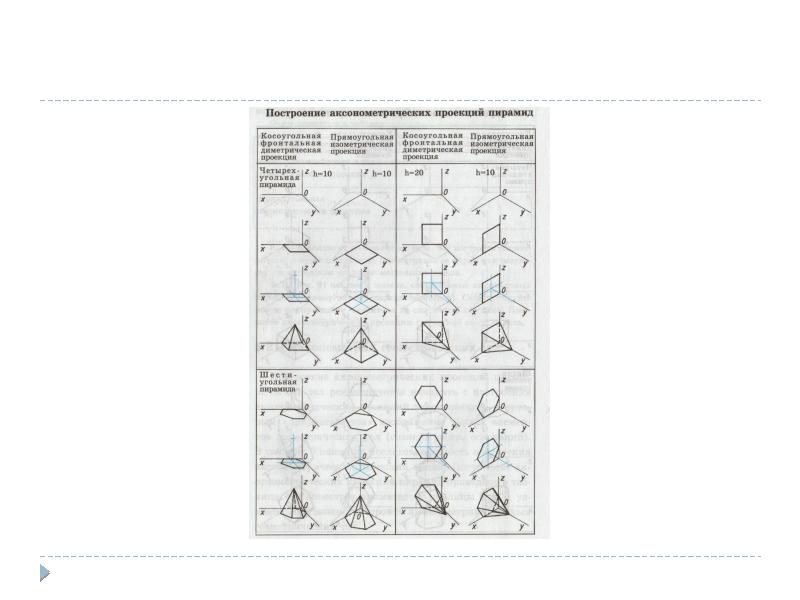

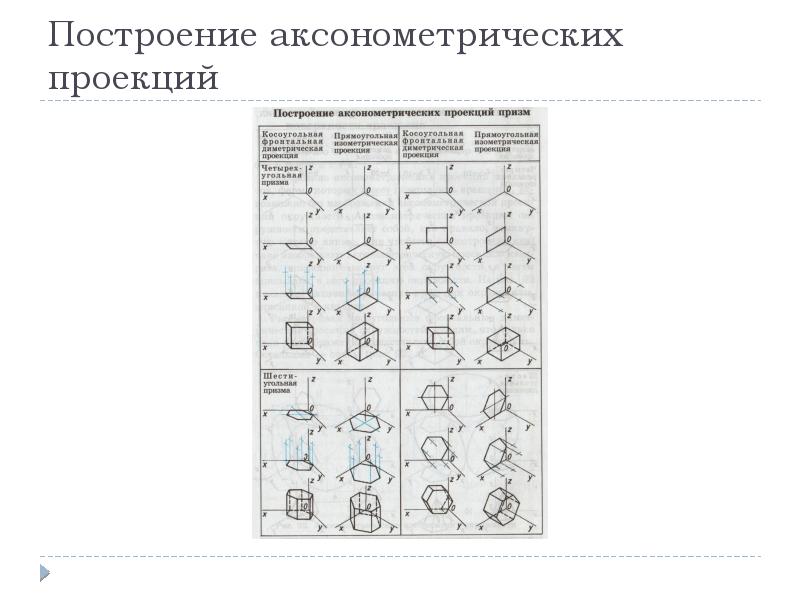

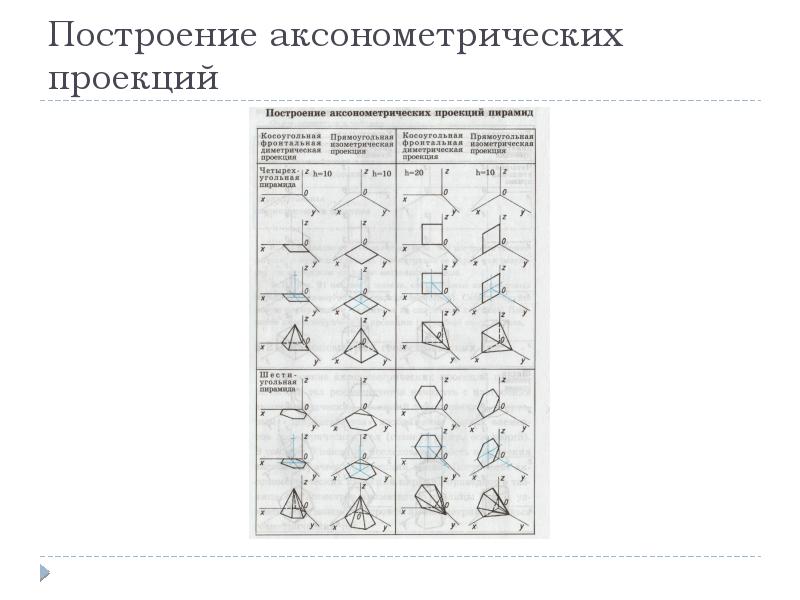

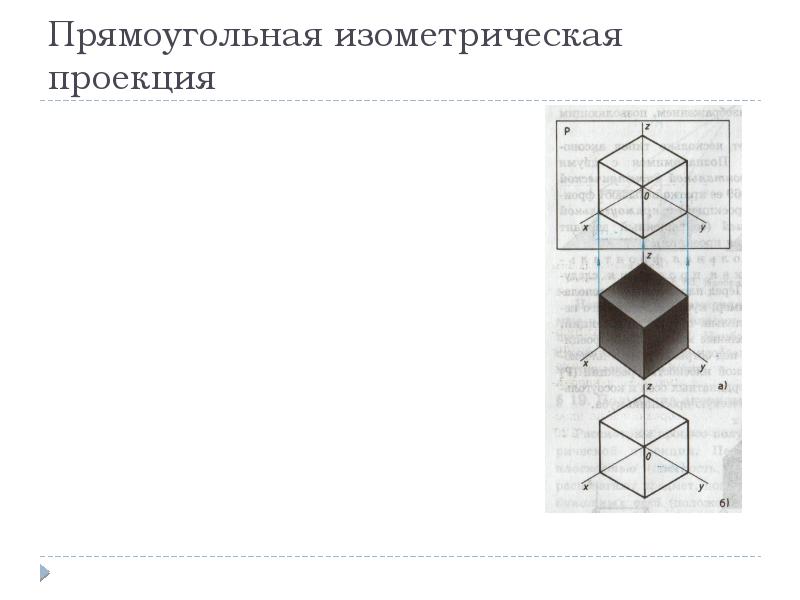

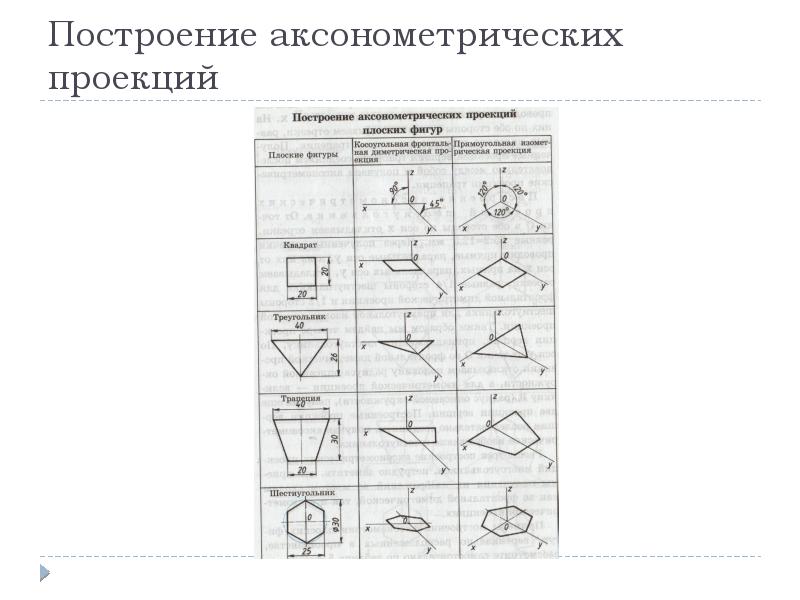

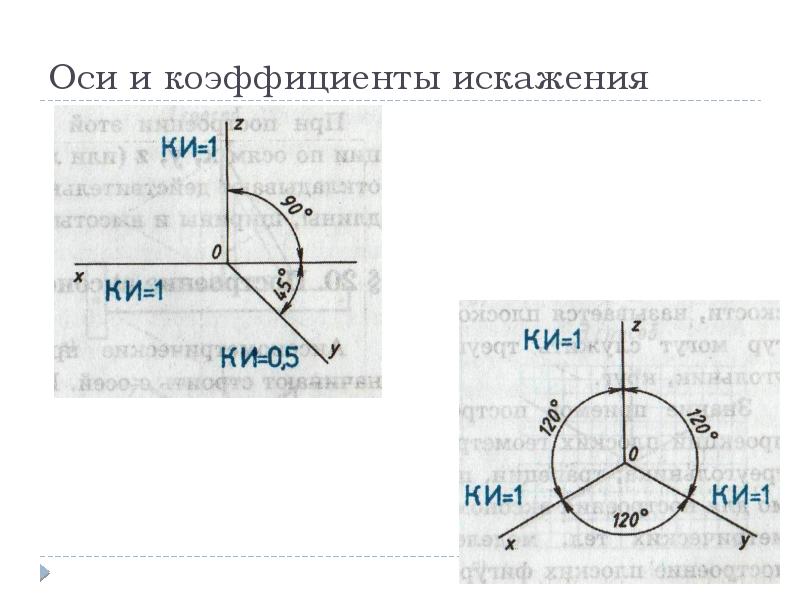

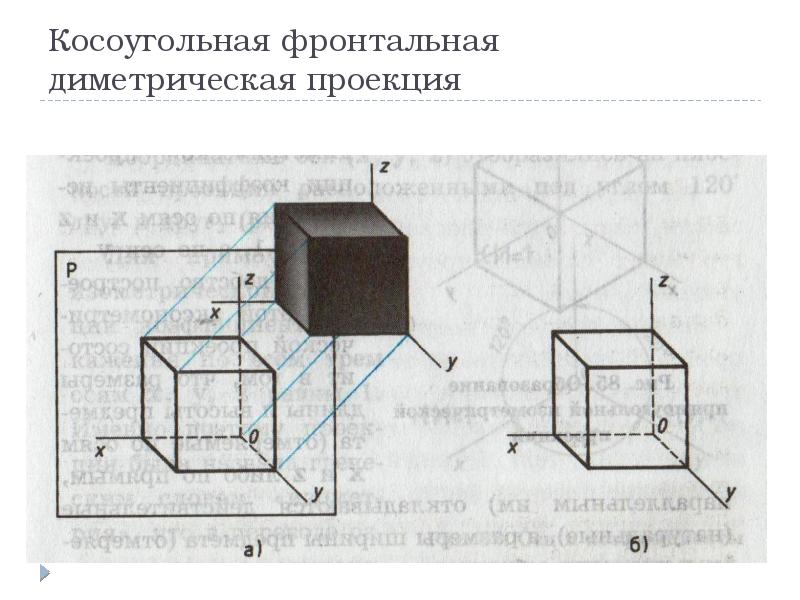

Получение аксонометрических проекций Перед аксонометрической плоскостью (плоскость, на которую проецируют) располагают предмет, помещенный в систему координатных осей (положение предмета относительно аксонометрической плоскости обусловлено выбором аксонометрической проекции). Затем задают направление проецирования (прямоугольное или косоугольное) и через все точки предмета мысленно проводят проецирующие лучи до пересечения с плоскостью проекции. На аксонометрических проекциях форма предмета всегда передаётся одним изображением, позволяющим увидеть три его стороны. Типы аксонометрических проекций: Косоугольная фронтальная диметрическая проекция; Прямоугольная изометрическая проекция.
