Слайд 1

Описание слайда:

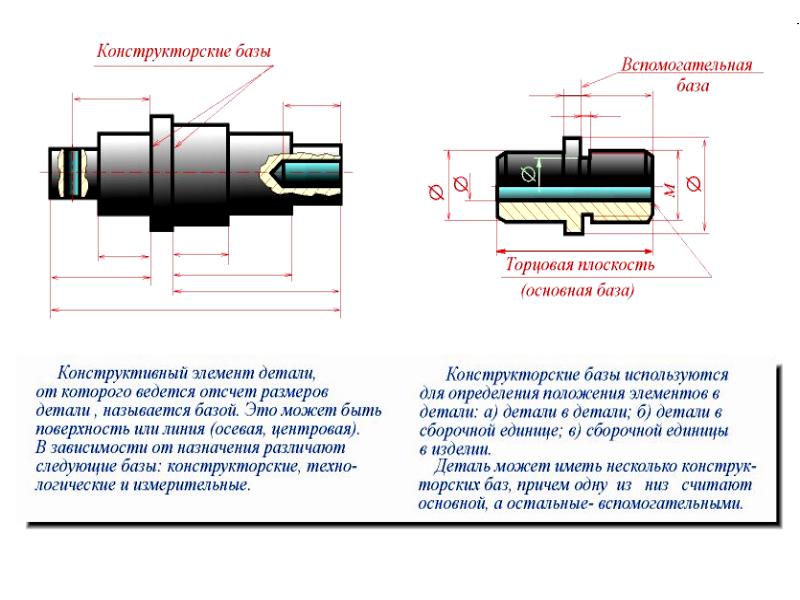

Слайд 2

Описание слайда:

Слайд 3

Описание слайда:

Размерные линии предпочтительно наносить вне контура изображения. Не допускается использование линии контура, осевые, центровые и выносные линии в качестве размерных. Недопустимо пересечение размерных и выносных линий

Слайд 4

Описание слайда:

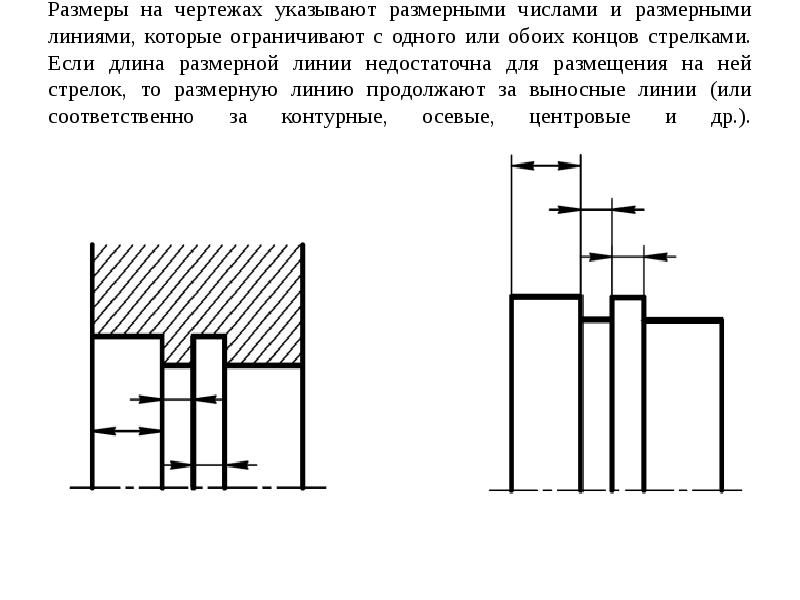

Размеры на чертежах указывают размерными числами и размерными линиями, которые ограничивают с одного или обоих концов стрелками. Если длина размерной линии недостаточна для размещения на ней стрелок, то размерную линию продолжают за выносные линии (или соответственно за контурные, осевые, центровые и др.).

Слайд 5

Описание слайда:

Величины элементов стрелок размерных линий выбирают в зависимости от толщины линии видимого контура и вычерчивают их приблизительно одинаковыми на всем чертеже

Слайд 6

Описание слайда:

Минимальные расстояния между параллельными размерными линиями – 7 мм, а между размерной и линией контура – 10 мм . Выносные линии должны выходить за концы стрелок или засечек на 1-5 мм (на учебных чертежах 2-3 мм).

Слайд 7

Описание слайда:

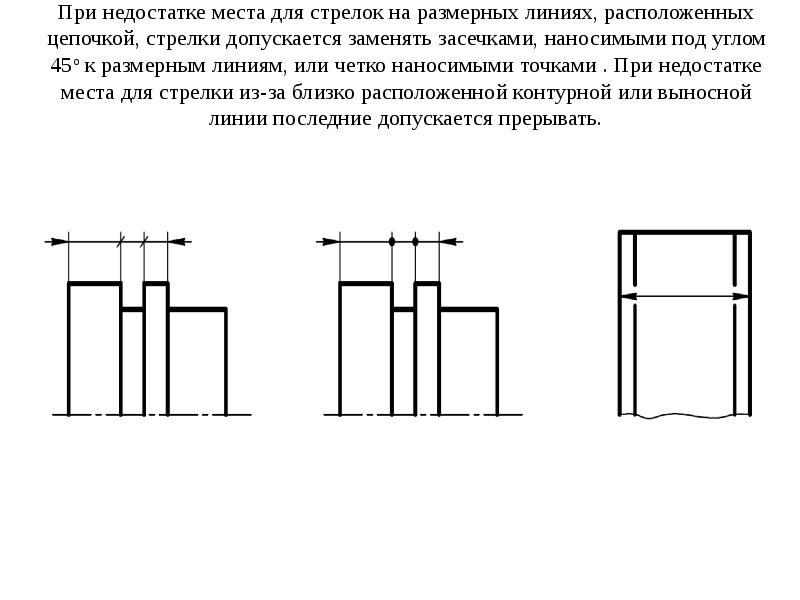

При недостатке места для стрелок на размерных линиях, расположенных цепочкой, стрелки допускается заменять засечками, наносимыми под углом 45о к размерным линиям, или четко наносимыми точками . При недостатке места для стрелки из-за близко расположенной контурной или выносной линии последние допускается прерывать.

Слайд 8

Описание слайда:

Размерные числа следует наносить над размерной линией, по возможности ближе к её середине

Слайд 9

Описание слайда:

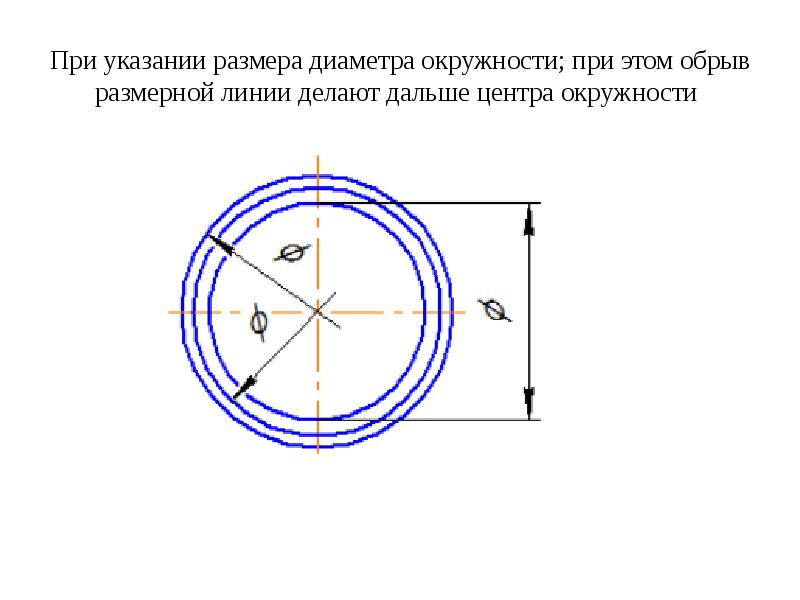

При указании размера диаметра окружности; при этом обрыв размерной линии делают дальше центра окружности

Слайд 10

Описание слайда:

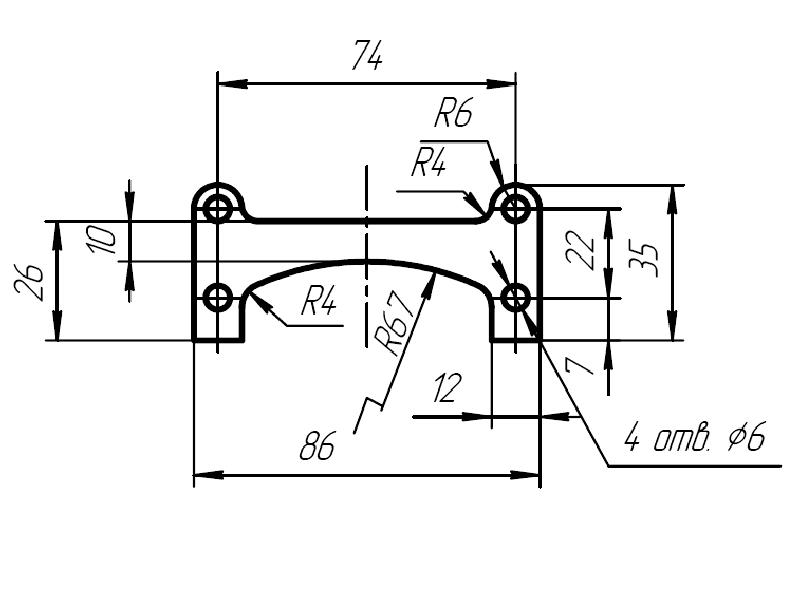

Количество одинаковых отверстий всегда указывают полностью, а их размеры – только один раз

Слайд 11

Описание слайда:

При нанесении размеров элементов, равномерно расположенных по окружности изделия (например, отверстий), вместо угловых размеров, определяющих взаимное расположение элементов, указывают только их количество .

Слайд 12

Описание слайда:

При изображении изделия с разрывом размерную линию не прерывают . Размерное число, при этом, должно соответствовать полной длине детали.

Слайд 13

Описание слайда:

При нанесении нескольких параллельных или концентрических размерных линий на небольшом расстоянии друг от друга размерные числа над ними следует располагать в шахматном порядке

Слайд 14

Описание слайда:

Размерные числа линейных размеров при различных наклонах размерных линий располагают, как показано на рисунке. Если необходимо нанести размер в заштрихованной зоне, соответствующее размерное число наносят на полке линии-выноски

Слайд 15

Описание слайда:

Если нет возможности разместить размерные числа и стрелки между близко расположенными сплошными основными или тонкими линиями, их наносят снаружи . Аналогично поступают при нанесении размера радиуса, если стрелка не помещается между кривой и центром радиуса
