Слайд 1

Описание слайда:

Виды: основные, дополнительные, местные

Слайд 2

Описание слайда:

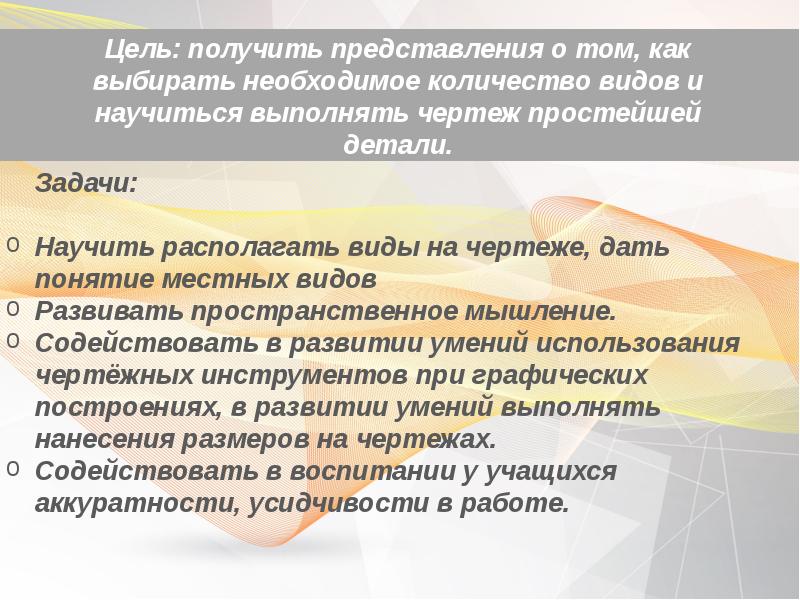

Цель: получить представления о том, как выбирать необходимое количество видов и научиться выполнять чертеж простейшей детали.

Слайд 3

Описание слайда:

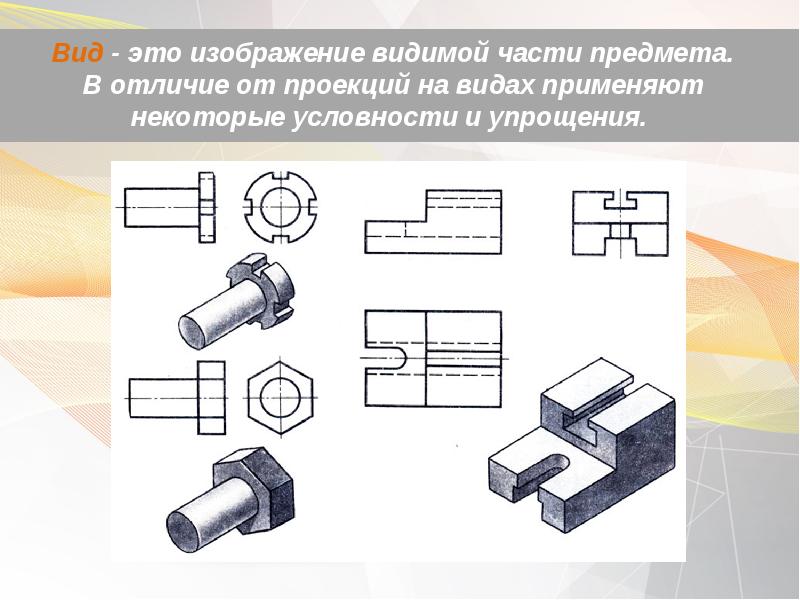

Вид - это изображение видимой части предмета. В отличие от проекций на видах применяют некоторые условности и упрощения.

Слайд 4

Описание слайда:

Основные виды. Стандарт устанавливает шесть основных видов, которые получаются при проецировании предмета, помещенного внутрь куба, шесть граней которого принимают за плоскости проекций. Спроецировав предмет на эти грани, их разворачивают до совмещения с фронтальной плоскостью проекций. На производственных чертежах изделие какой-либо сложной формы может быть изображено в шести основных видах.

Слайд 5

Описание слайда:

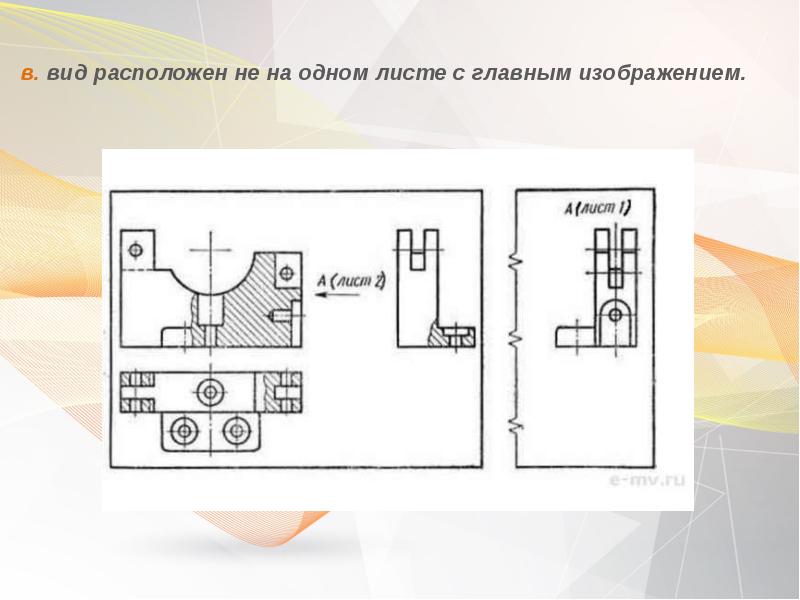

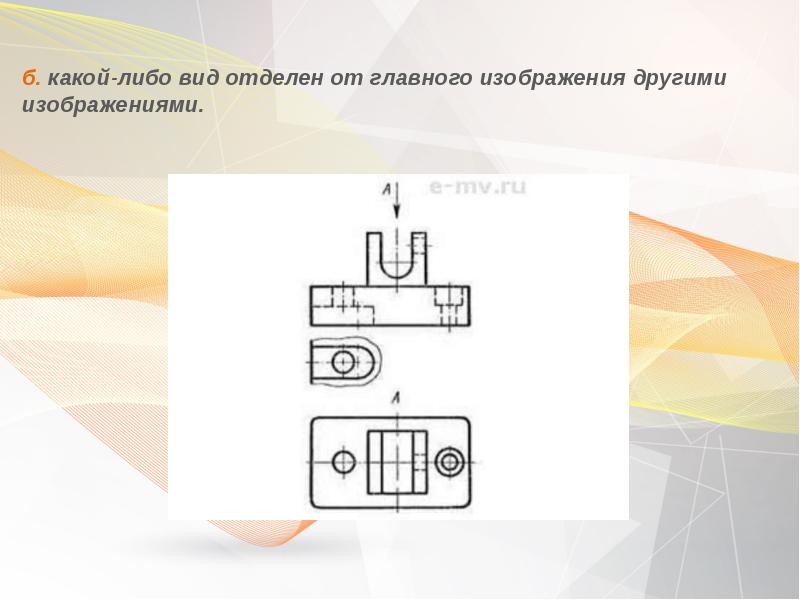

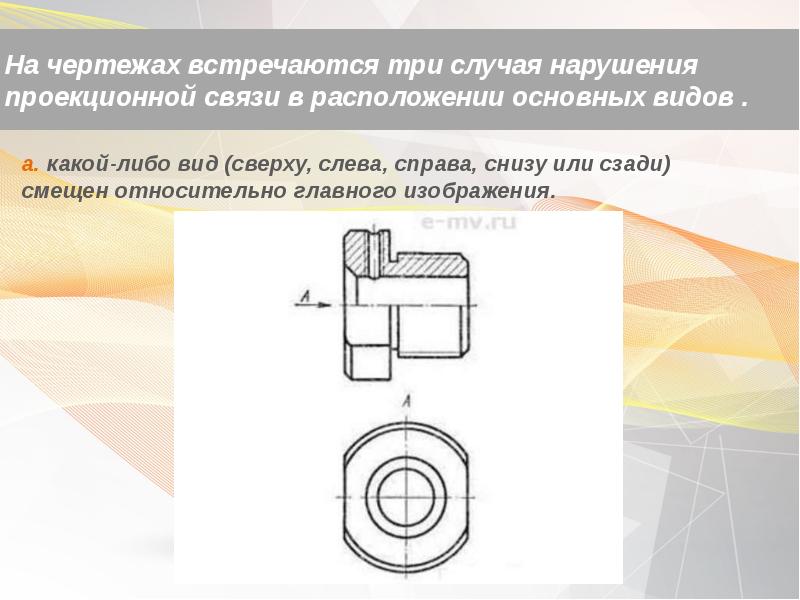

На чертежах встречаются три случая нарушения проекционной связи в расположении основных видов .

Слайд 6

Описание слайда:

Слайд 7

Описание слайда:

Слайд 8

Описание слайда:

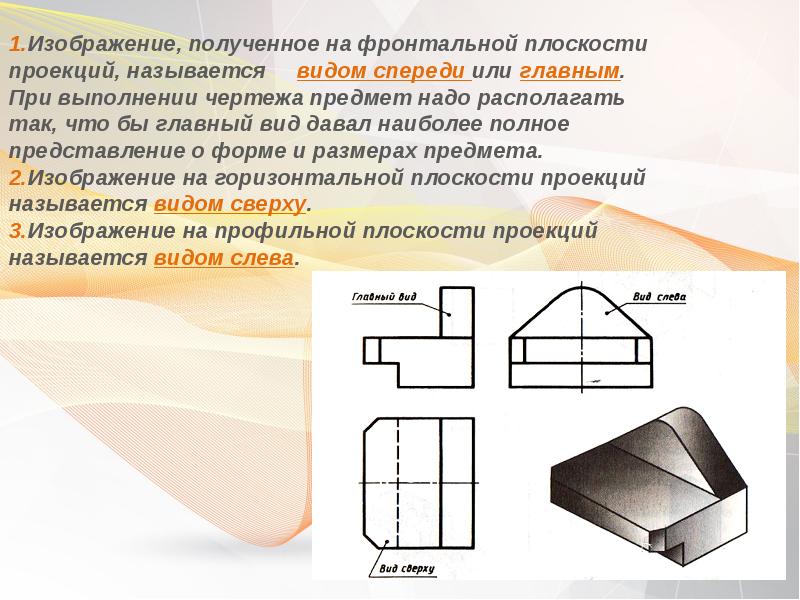

1.Изображение, полученное на фронтальной плоскости проекций, называется видом спереди или главным. При выполнении чертежа предмет надо располагать так, что бы главный вид давал наиболее полное представление о форме и размерах предмета. 2.Изображение на горизонтальной плоскости проекций называется видом сверху. 3.Изображение на профильной плоскости проекций называется видом слева.

Слайд 9

Описание слайда:

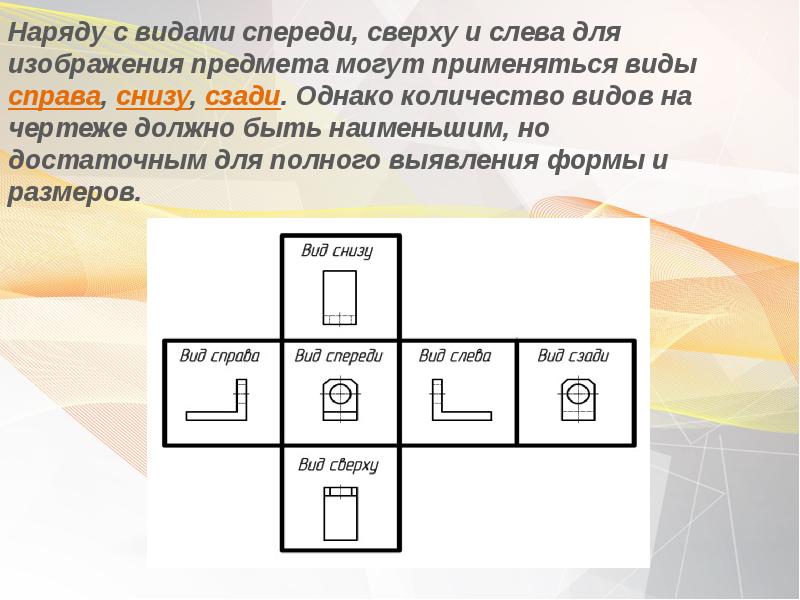

Наряду с видами спереди, сверху и слева для изображения предмета могут применяться виды справа, снизу, сзади. Однако количество видов на чертеже должно быть наименьшим, но достаточным для полного выявления формы и размеров.

Слайд 10

Описание слайда:

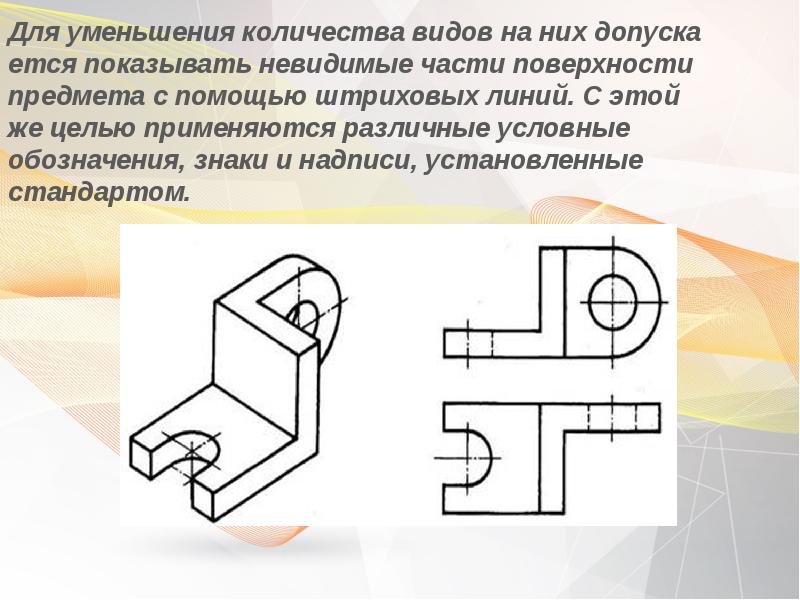

Для уменьшения количества видов на них допускается показывать невидимые части поверхности предмета с помощью штриховых линий. С этой же целью применяются различные условные обозначения, знаки и надписи, установленные стандартом.

Слайд 11

Описание слайда:

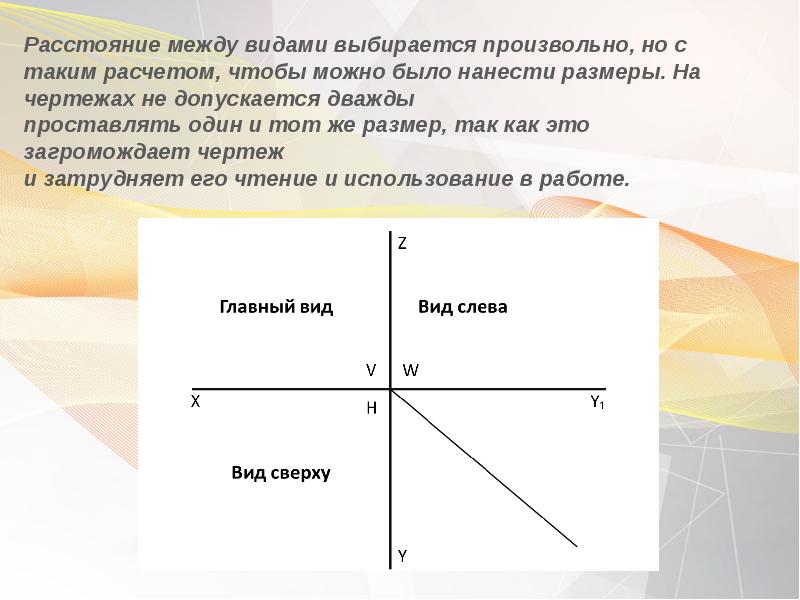

Расстояние между видами выбирается произвольно, но с таким расчетом, чтобы можно было нанести размеры. На чертежах не допускается дважды проставлять один и тот же размер, так как это загромождает чертеж и затрудняет его чтение и использование в работе.

Слайд 12

Описание слайда:

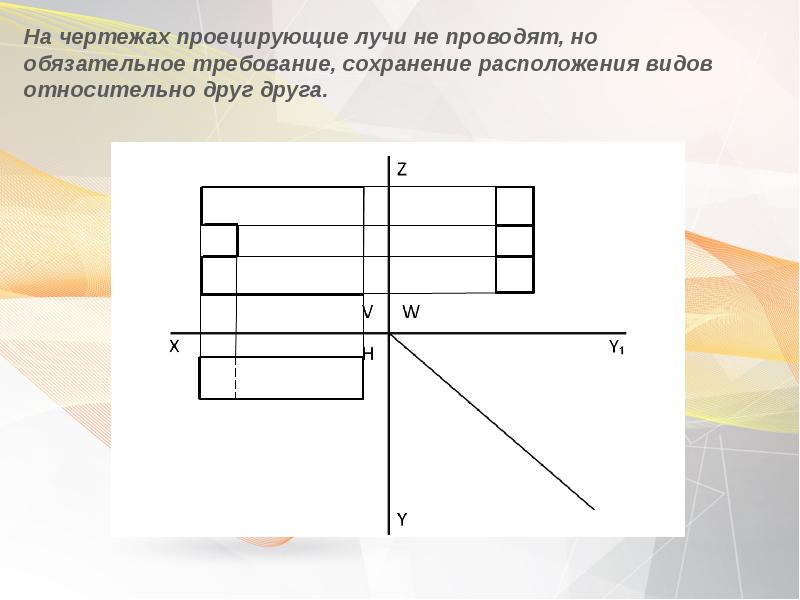

На чертежах проецирующие лучи не проводят, но обязательное требование, сохранение расположения видов относительно друг друга.

Слайд 13

Описание слайда:

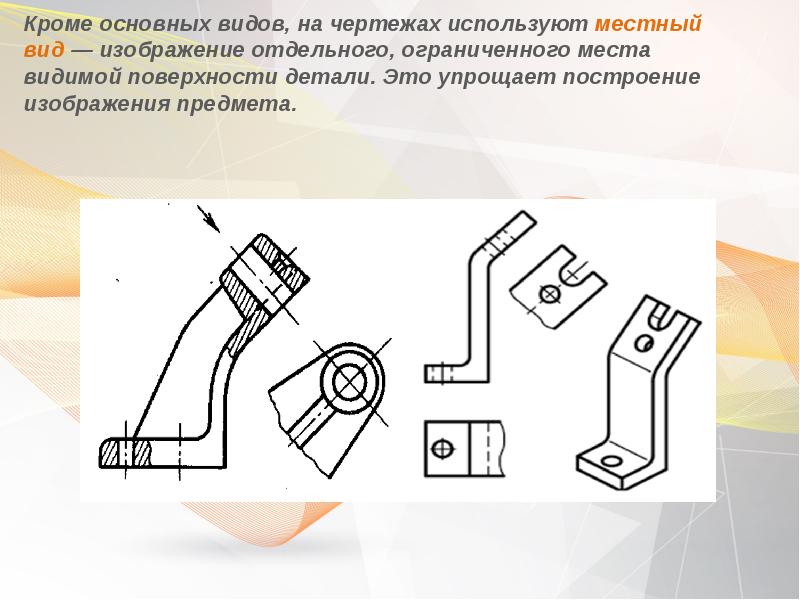

Кроме основных видов, на чертежах используют местный вид — изображение отдельного, ограниченного места видимой поверхности детали. Это упрощает построение изображения предмета.

Слайд 14

Описание слайда:

Местный вид может быть ограничен линией обрыва, осью симметрии и пр. Он может быть отмечен на чертеже и надписью. Располагают местный вид на свободном поле чертежа или в проекционной связи с другими изображениями. Применение местного вида позволяет уменьшить объем графической работы, сэкономить место на поле чертежа.

Слайд 15

Описание слайда:

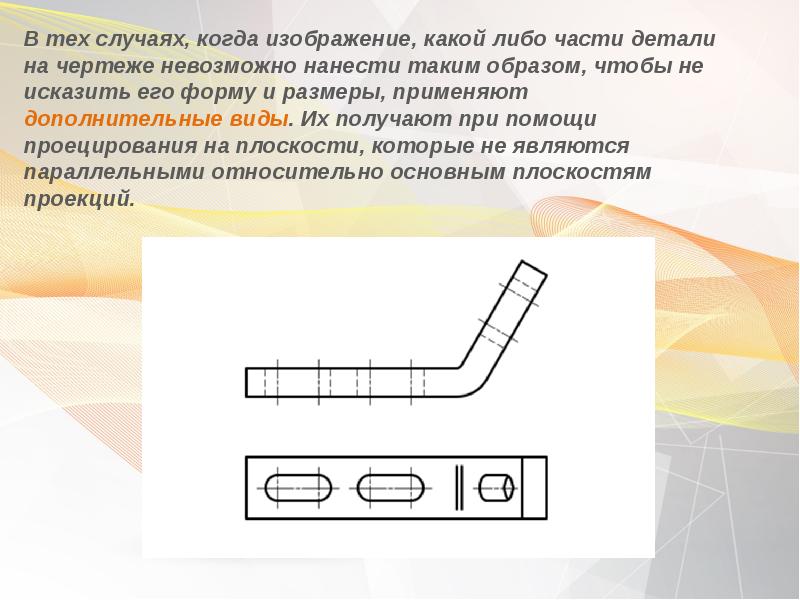

В тех случаях, когда изображение, какой либо части детали на чертеже невозможно нанести таким образом, чтобы не исказить его форму и размеры, применяют дополнительные виды. Их получают при помощи проецирования на плоскости, которые не являются параллельными относительно основным плоскостям проекций.

Слайд 16

Описание слайда:

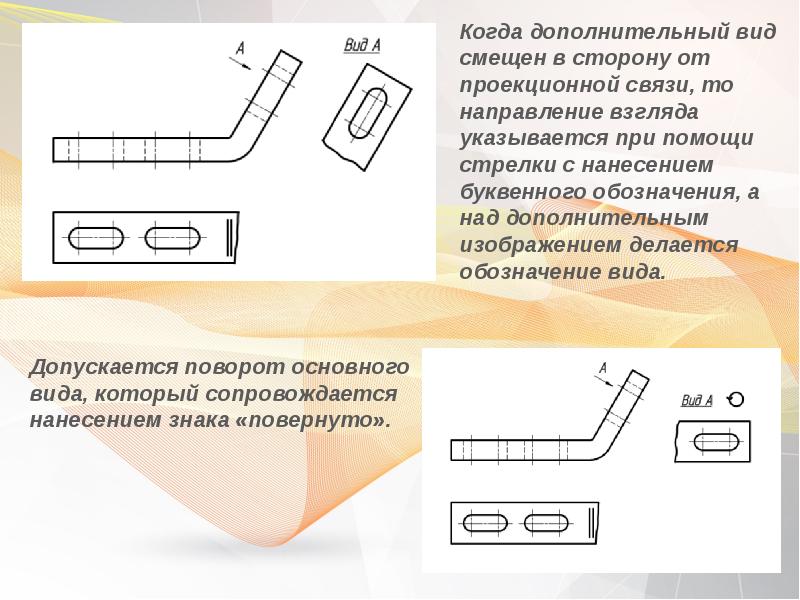

Когда дополнительный вид смещен в сторону от проекционной связи, то направление взгляда указывается при помощи стрелки с нанесением буквенного обозначения, а над дополнительным изображением делается обозначение вида.

Слайд 17

Описание слайда:

Слайд 18

Описание слайда:

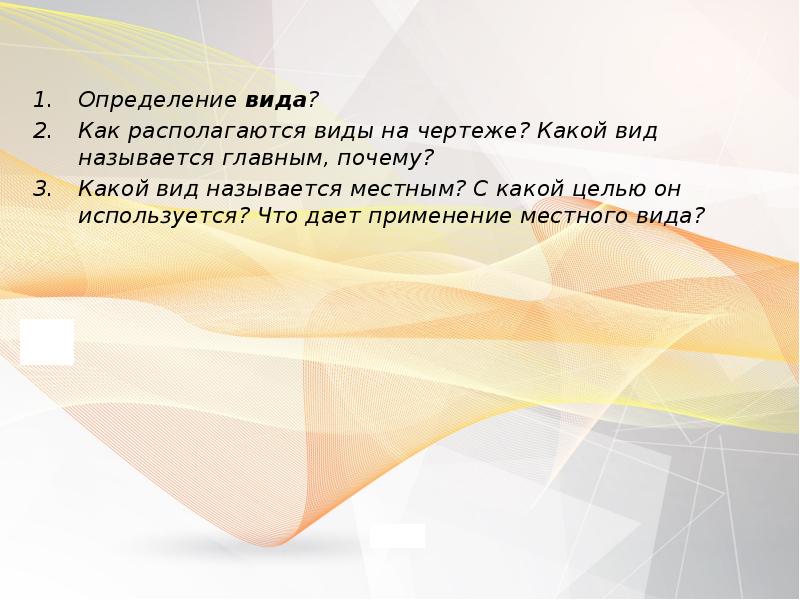

Определение вида? Определение вида? Как располагаются виды на чертеже? Какой вид называется главным, почему? Какой вид называется местным? С какой целью он используется? Что дает применение местного вида?

Слайд 19

Описание слайда:

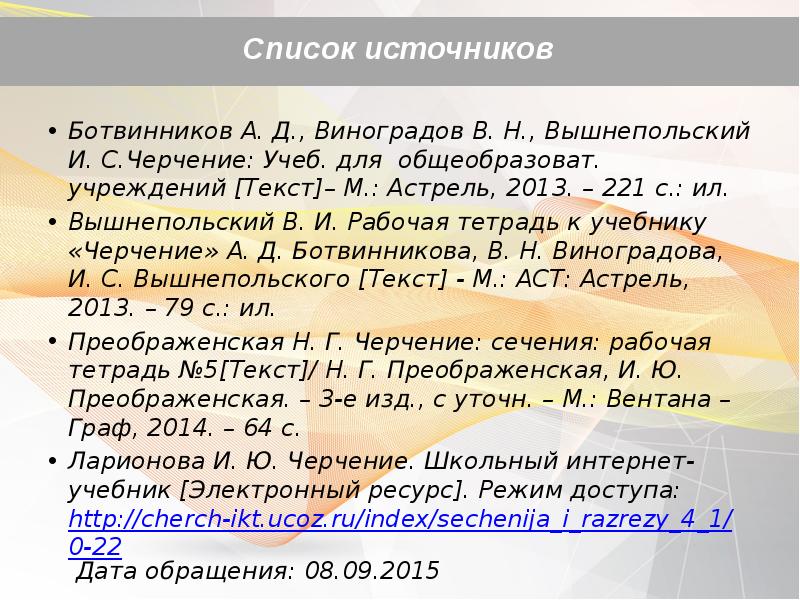

Ботвинников А. Д., Виноградов В. Н., Вышнепольский И. С.Черчение: Учеб. для общеобразоват. учреждений [Текст]– М.: Астрель, 2013. – 221 с.: ил. Ботвинников А. Д., Виноградов В. Н., Вышнепольский И. С.Черчение: Учеб. для общеобразоват. учреждений [Текст]– М.: Астрель, 2013. – 221 с.: ил. Вышнепольский В. И. Рабочая тетрадь к учебнику «Черчение» А. Д. Ботвинникова, В. Н. Виноградова, И. С. Вышнепольского [Текст] - М.: АСТ: Астрель, 2013. – 79 с.: ил. Преображенская Н. Г. Черчение: сечения: рабочая тетрадь №5[Текст]/ Н. Г. Преображенская, И. Ю. Преображенская. – 3-е изд., с уточн. – М.: Вентана –Граф, 2014. – 64 с. Ларионова И. Ю. Черчение. Школьный интернет-учебник [Электронный ресурс]. Режим доступа: Дата обращения: 08.09.2015
