Вы можете ознакомиться и скачать презентацию на тему Виды соединений. Доклад-сообщение содержит 50 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Виды соединений

Слайд 2

Описание слайда:

Соединения

Слайд 3

Описание слайда:

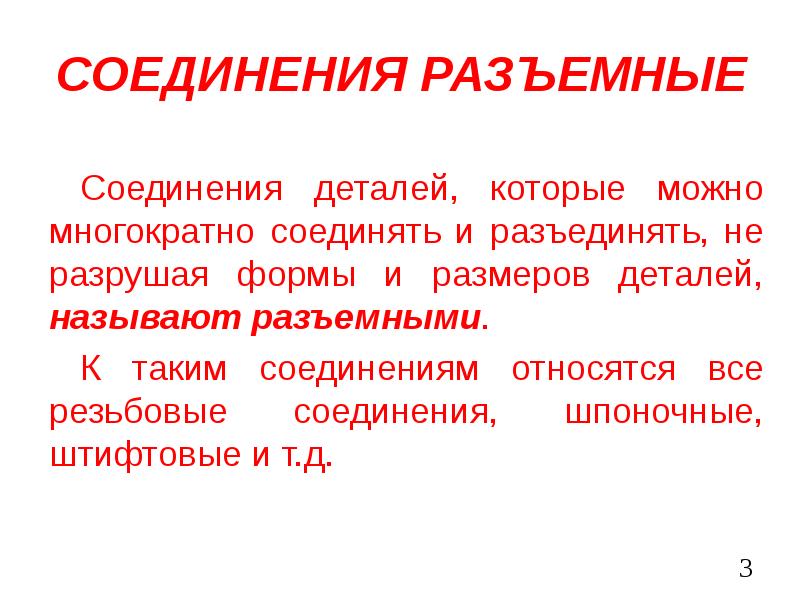

СОЕДИНЕНИЯ РАЗЪЕМНЫЕ Соединения деталей, которые можно многократно соединять и разъединять, не разрушая формы и размеров деталей, называют разъемными. К таким соединениям относятся все резьбовые соединения, шпоночные, штифтовые и т.д.

Слайд 4

Описание слайда:

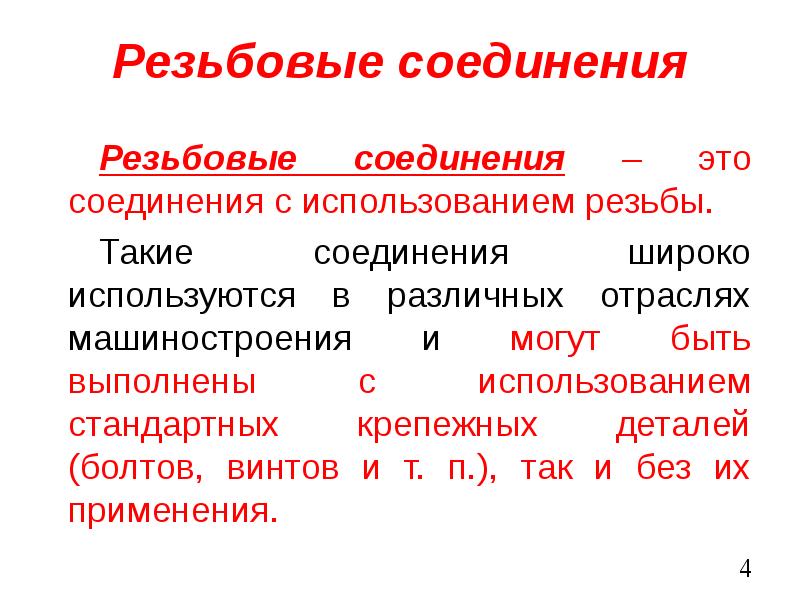

Резьбовые соединения Резьбовые соединения – это соединения с использованием резьбы. Такие соединения широко используются в различных отраслях машиностроения и могут быть выполнены с использованием стандартных крепежных деталей (болтов, винтов и т. п.), так и без их применения.

Слайд 5

Описание слайда:

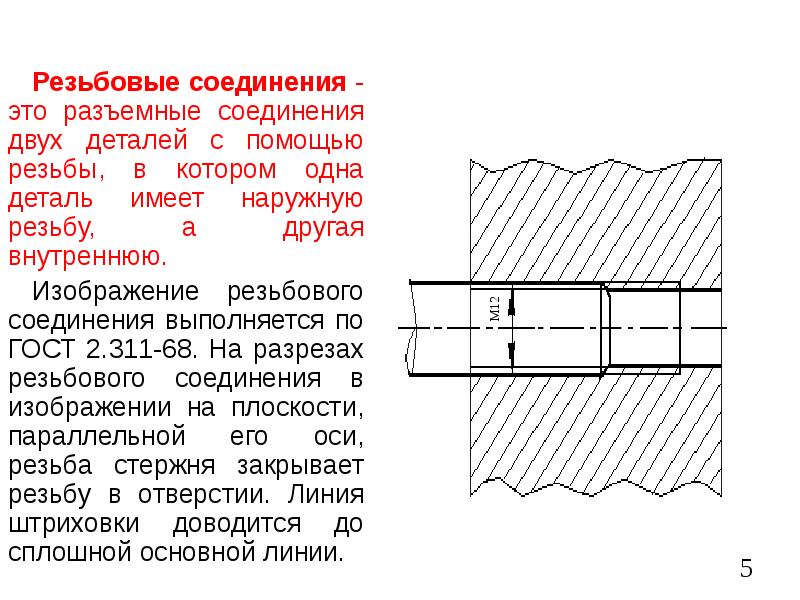

Резьбовые соединения - это разъемные соединения двух деталей с помощью резьбы, в котором одна деталь имеет наружную резьбу, а другая внутреннюю. Резьбовые соединения - это разъемные соединения двух деталей с помощью резьбы, в котором одна деталь имеет наружную резьбу, а другая внутреннюю. Изображение резьбового соединения выполняется по ГОСТ 2.311-68. На разрезах резьбового соединения в изображении на плоскости, параллельной его оси, резьба стержня закрывает резьбу в отверстии. Линия штриховки доводится до сплошной основной линии.

Слайд 6

Описание слайда:

Соединения резьбовые стандартными деталями осуществляются с помощью болтов, шпилек, винтов, гаек и шайб. Соединения резьбовые стандартными деталями осуществляются с помощью болтов, шпилек, винтов, гаек и шайб. Структура обозначения стандартных крепежных деталей следующая:

Слайд 7

Описание слайда:

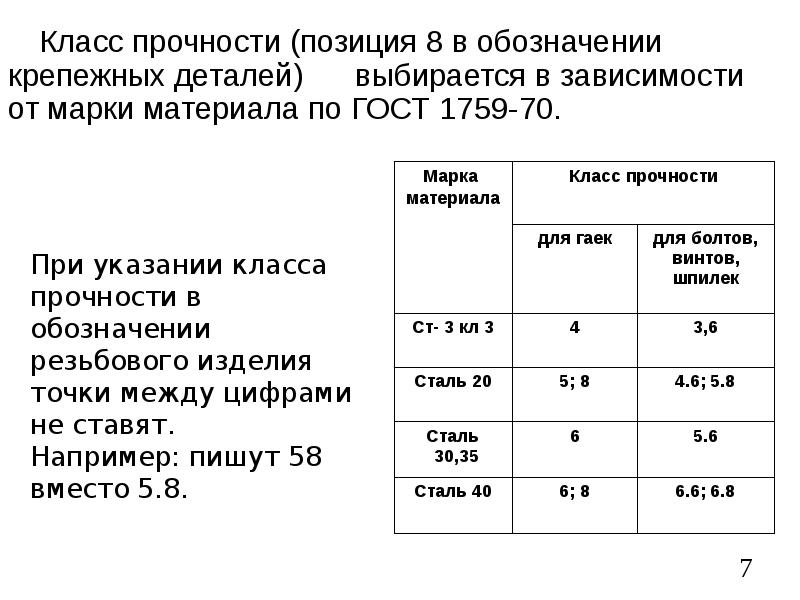

Класс прочности (позиция 8 в обозначении крепежных деталей) выбирается в зависимости от марки материала по ГОСТ 1759-70. Класс прочности (позиция 8 в обозначении крепежных деталей) выбирается в зависимости от марки материала по ГОСТ 1759-70.

Слайд 8

Описание слайда:

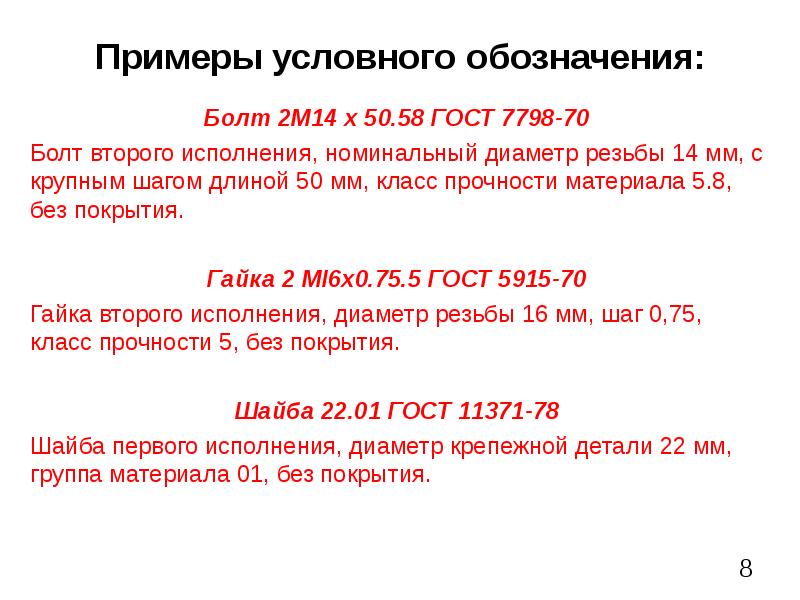

Примеры условного обозначения: Болт 2М14 х 50.58 ГОСТ 7798-70 Болт второго исполнения, номинальный диаметр резьбы 14 мм, с крупным шагом длиной 50 мм, класс прочности материала 5.8, без покрытия. Гайка 2 Ml6x0.75.5 ГОСТ 5915-70 Гайка второго исполнения, диаметр резьбы 16 мм, шаг 0,75, класс прочности 5, без покрытия. Шайба 22.01 ГОСТ 11371-78 Шайба первого исполнения, диаметр крепежной детали 22 мм, группа материала 01, без покрытия.

Слайд 9

Описание слайда:

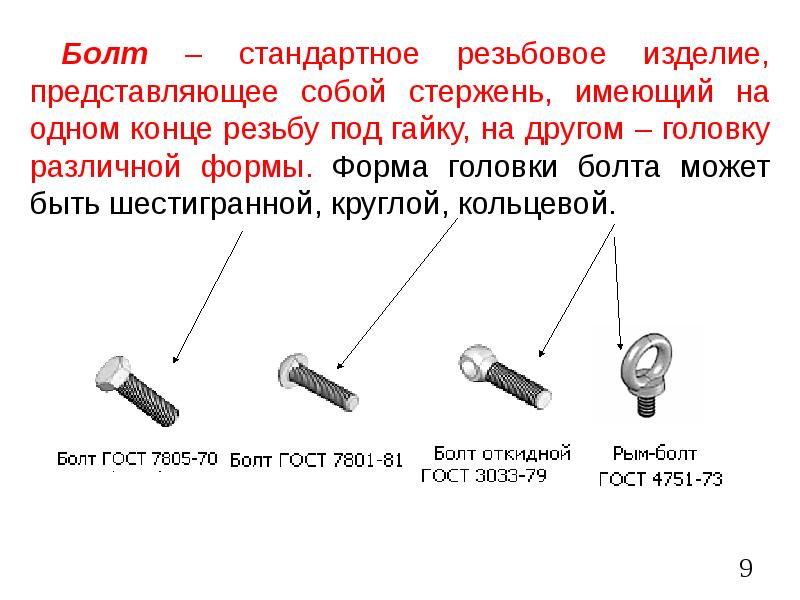

Болт – стандартное резьбовое изделие, представляющее собой стержень, имеющий на одном конце резьбу под гайку, на другом – головку различной формы. Форма головки болта может быть шестигранной, круглой, кольцевой. Болт – стандартное резьбовое изделие, представляющее собой стержень, имеющий на одном конце резьбу под гайку, на другом – головку различной формы. Форма головки болта может быть шестигранной, круглой, кольцевой.

Слайд 10

Описание слайда:

Чаще всего в технике применяются болты с шестигранной формой головки болта с конической фаской. Конструкцию и размеры болтов с шестигранной головкой нормальной точности определяет ГОСТ 7798 -70. Чаще всего в технике применяются болты с шестигранной формой головки болта с конической фаской. Конструкцию и размеры болтов с шестигранной головкой нормальной точности определяет ГОСТ 7798 -70.

Слайд 11

Описание слайда:

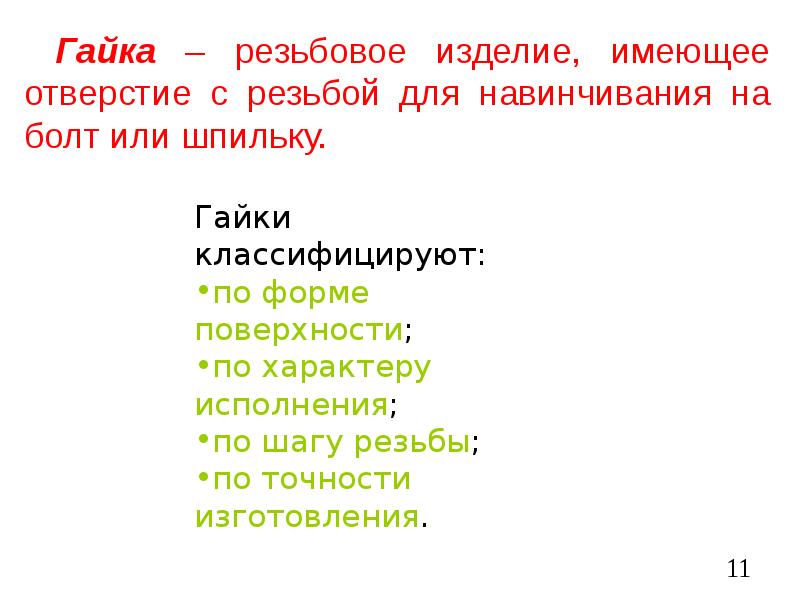

Гайка – резьбовое изделие, имеющее отверстие с резьбой для навинчивания на болт или шпильку. Гайка – резьбовое изделие, имеющее отверстие с резьбой для навинчивания на болт или шпильку.

Слайд 12

Описание слайда:

По форме поверхности различают: По форме поверхности различают:

Слайд 13

Описание слайда:

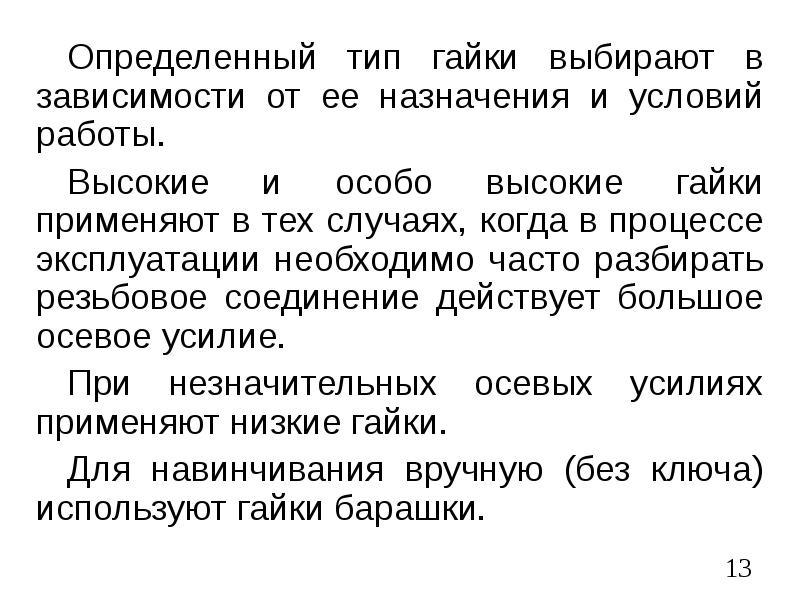

Определенный тип гайки выбирают в зависимости от ее назначения и условий работы. Определенный тип гайки выбирают в зависимости от ее назначения и условий работы. Высокие и особо высокие гайки применяют в тех случаях, когда в процессе эксплуатации необходимо часто разбирать резьбовое соединение действует большое осевое усилие. При незначительных осевых усилиях применяют низкие гайки. Для навинчивания вручную (без ключа) используют гайки барашки.

Слайд 14

Описание слайда:

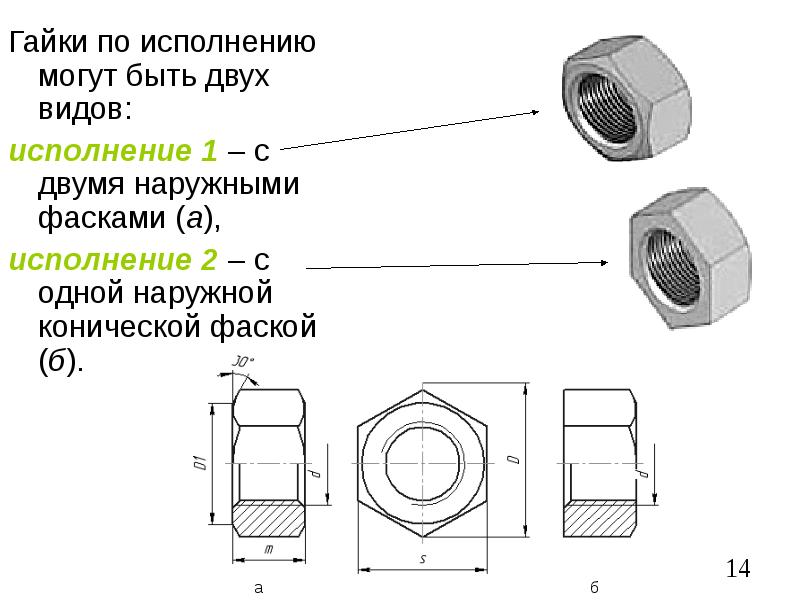

Гайки по исполнению могут быть двух видов: Гайки по исполнению могут быть двух видов: исполнение 1 – с двумя наружными фасками (а), исполнение 2 – с одной наружной конической фаской (б).

Слайд 15

Описание слайда:

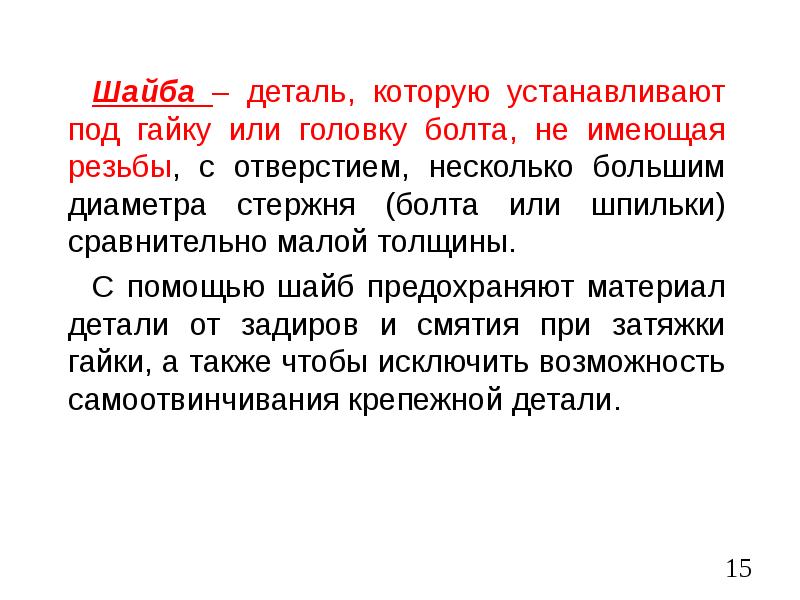

Шайба – деталь, которую устанавливают под гайку или головку болта, не имеющая резьбы, с отверстием, несколько большим диаметра стержня (болта или шпильки) сравнительно малой толщины. Шайба – деталь, которую устанавливают под гайку или головку болта, не имеющая резьбы, с отверстием, несколько большим диаметра стержня (болта или шпильки) сравнительно малой толщины. С помощью шайб предохраняют материал детали от задиров и смятия при затяжки гайки, а также чтобы исключить возможность самоотвинчивания крепежной детали.

Слайд 16

Описание слайда:

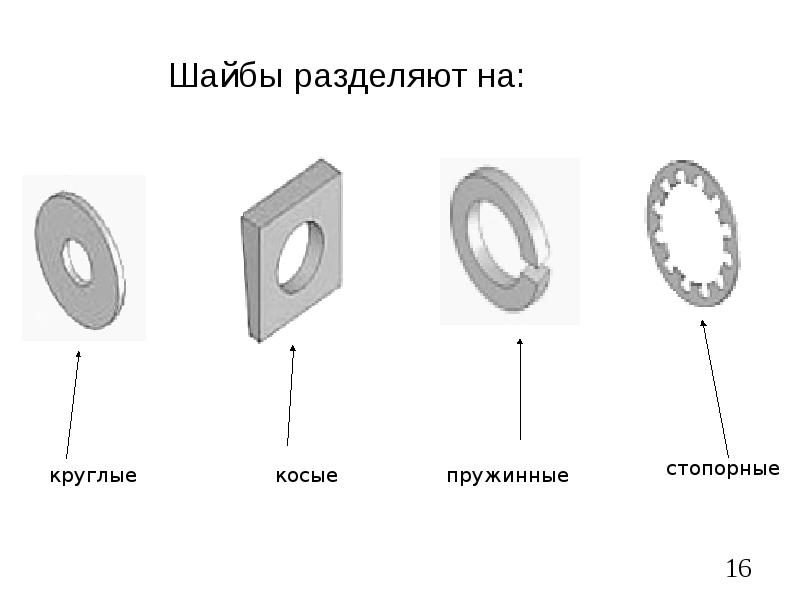

Шайбы разделяют на: Шайбы разделяют на:

Слайд 17

Описание слайда:

Круглые шайбы, изготовляемые по ГОСТ 11371-78 (в виде сплошного кругового кольца) выпускают в двух исполнениях: Круглые шайбы, изготовляемые по ГОСТ 11371-78 (в виде сплошного кругового кольца) выпускают в двух исполнениях: 1 – без фасок и 2 – с фаской

Слайд 18

Описание слайда:

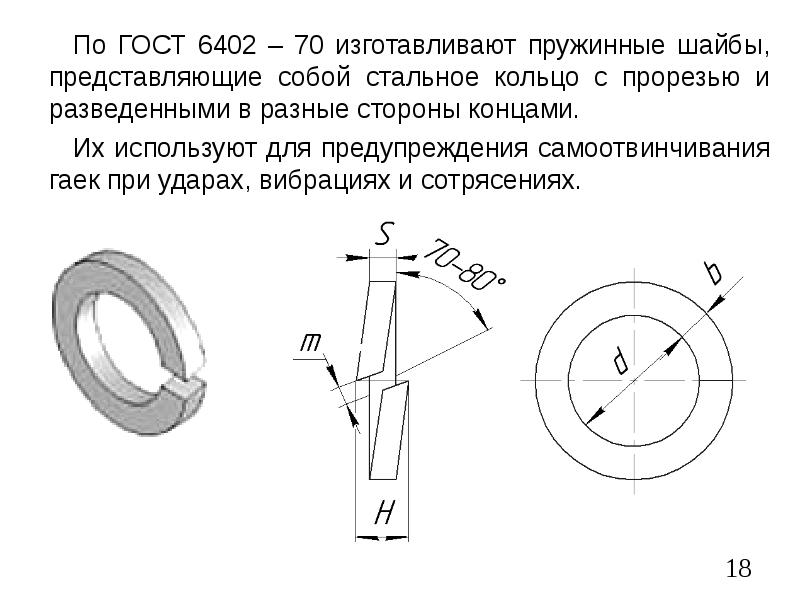

По ГОСТ 6402 – 70 изготавливают пружинные шайбы, представляющие собой стальное кольцо с прорезью и разведенными в разные стороны концами. По ГОСТ 6402 – 70 изготавливают пружинные шайбы, представляющие собой стальное кольцо с прорезью и разведенными в разные стороны концами. Их используют для предупреждения самоотвинчивания гаек при ударах, вибрациях и сотрясениях.

Слайд 19

Описание слайда:

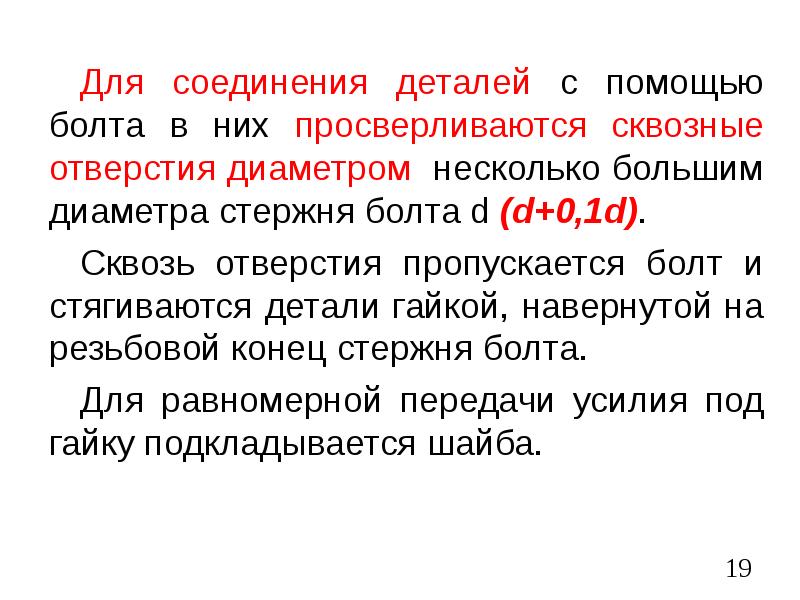

Для соединения деталей с помощью болта в них просверливаются сквозные отверстия диаметром несколько большим диаметра стержня болта d (d+0,1d). Для соединения деталей с помощью болта в них просверливаются сквозные отверстия диаметром несколько большим диаметра стержня болта d (d+0,1d). Сквозь отверстия пропускается болт и стягиваются детали гайкой, навернутой на резьбовой конец стержня болта. Для равномерной передачи усилия под гайку подкладывается шайба.

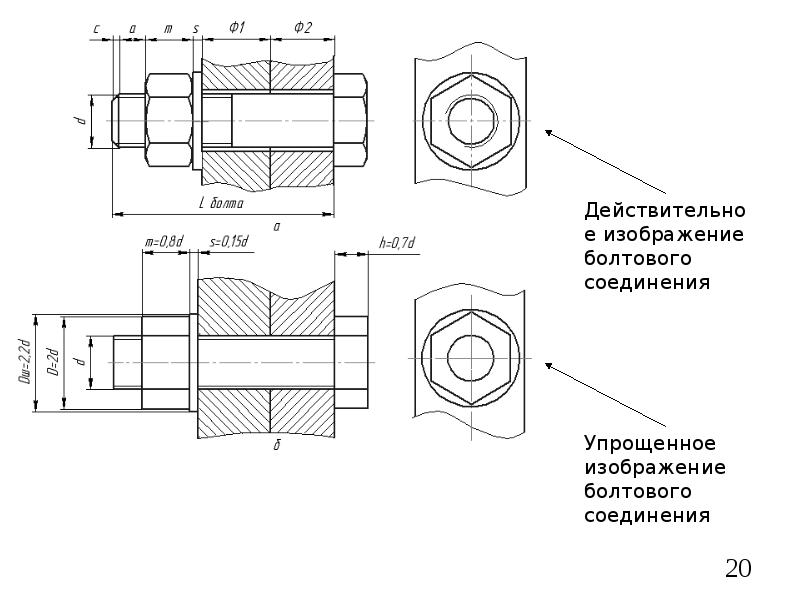

Слайд 20

Описание слайда:

Слайд 21

Описание слайда:

Длина болта (L болта) зависит от толщины соединяемых деталей (фланцев – Ф1 и Ф2), ширины шайбы (s), высоты гайки (m) , а также размера фаски на стержне болта (c) и запаса резьбы (a), необходимого для надежности болтового соединения. Длина болта (L болта) зависит от толщины соединяемых деталей (фланцев – Ф1 и Ф2), ширины шайбы (s), высоты гайки (m) , а также размера фаски на стержне болта (c) и запаса резьбы (a), необходимого для надежности болтового соединения.

Слайд 22

Описание слайда:

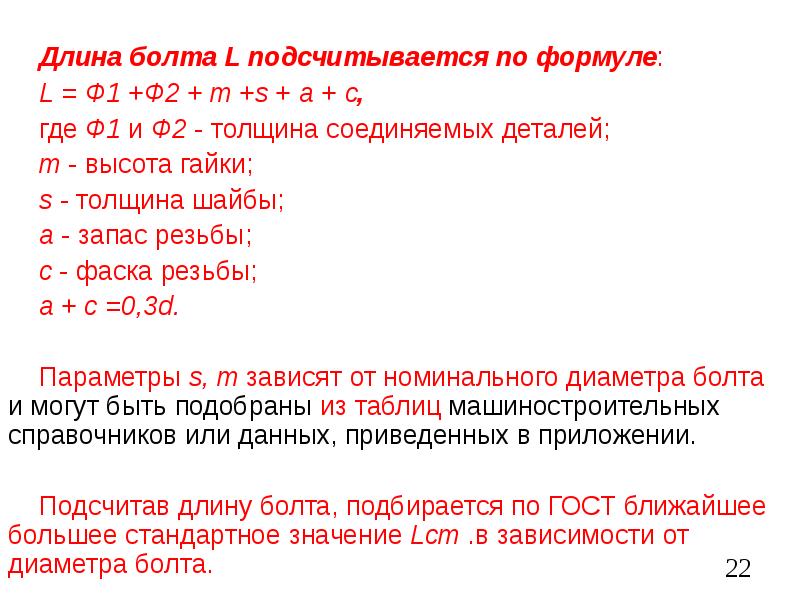

Длина болта L подсчитывается по формуле: L = Ф1 +Ф2 + m +s + a + с, где Ф1 и Ф2 - толщина соединяемых деталей; m - высота гайки; s - толщина шайбы; а - запас резьбы; с - фаска резьбы; a + с =0,3d. Параметры s, m зависят от номинального диаметра болта и могут быть подобраны из таблиц машиностроительных справочников или данных, приведенных в приложении. Подсчитав длину болта, подбирается по ГОСТ ближайшее большее стандартное значение Lст .в зависимости от диаметра болта.

Слайд 23

Описание слайда:

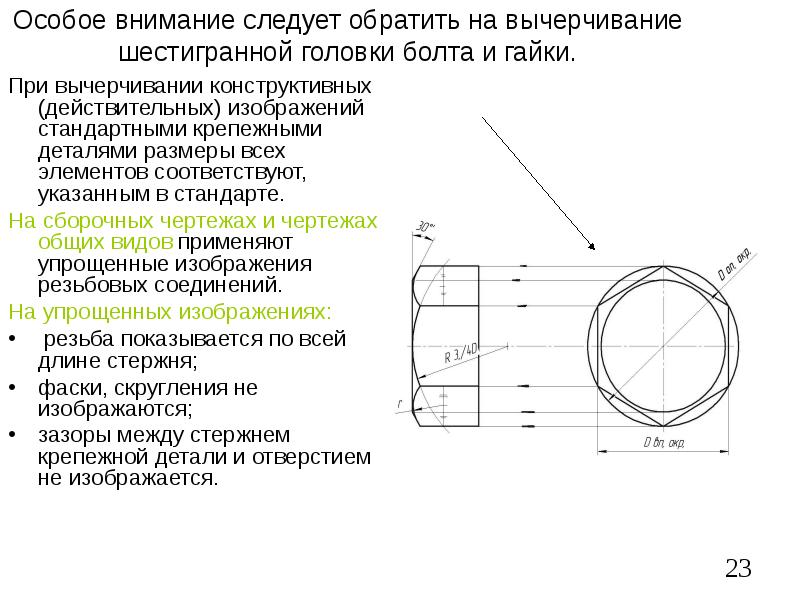

Особое внимание следует обратить на вычерчивание шестигранной головки болта и гайки. При вычерчивании конструктивных (действительных) изображений стандартными крепежными деталями размеры всех элементов соответствуют, указанным в стандарте. На сборочных чертежах и чертежах общих видов применяют упрощенные изображения резьбовых соединений. На упрощенных изображениях: резьба показывается по всей длине стержня; фаски, скругления не изображаются; зазоры между стержнем крепежной детали и отверстием не изображается.

Слайд 24

Описание слайда:

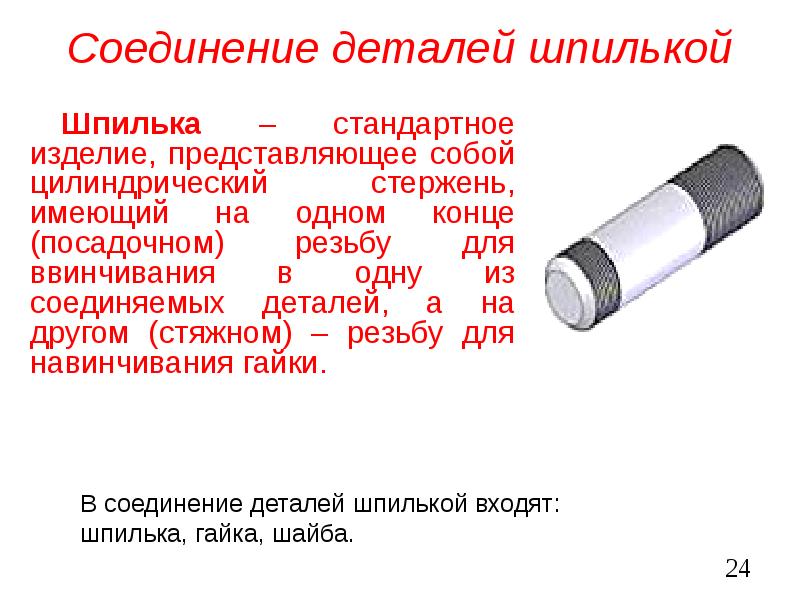

Соединение деталей шпилькой В соединение деталей шпилькой входят: шпилька, гайка, шайба.

Слайд 25

Описание слайда:

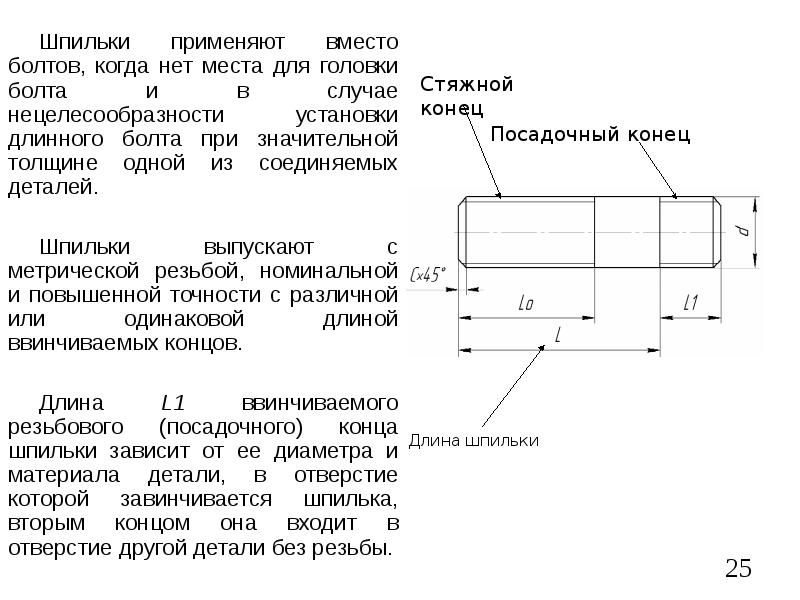

Шпильки применяют вместо болтов, когда нет места для головки болта и в случае нецелесообразности установки длинного болта при значительной толщине одной из соединяемых деталей. Шпильки применяют вместо болтов, когда нет места для головки болта и в случае нецелесообразности установки длинного болта при значительной толщине одной из соединяемых деталей. Шпильки выпускают с метрической резьбой, номинальной и повышенной точности с различной или одинаковой длиной ввинчиваемых концов. Длина L1 ввинчиваемого резьбового (посадочного) конца шпильки зависит от ее диаметра и материала детали, в отверстие которой завинчивается шпилька, вторым концом она входит в отверстие другой детали без резьбы.

Слайд 26

Описание слайда:

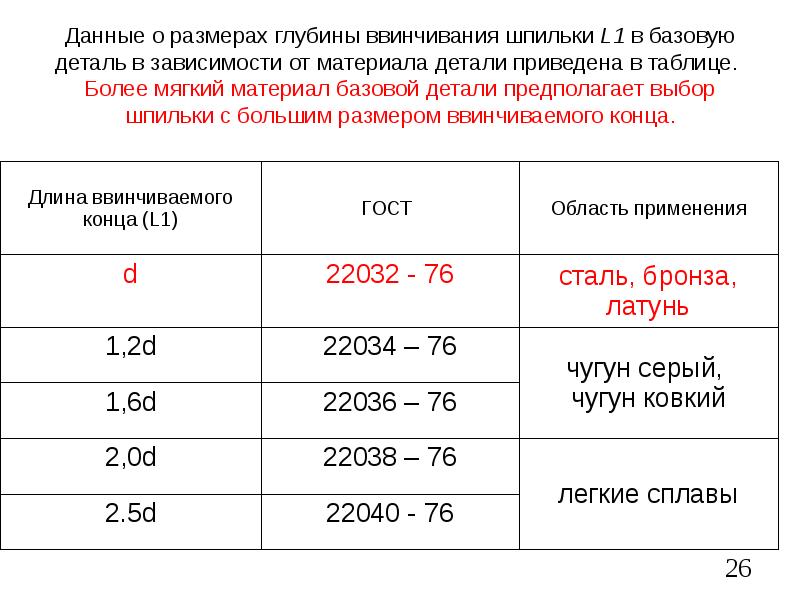

Данные о размерах глубины ввинчивания шпильки L1 в базовую деталь в зависимости от материала детали приведена в таблице. Более мягкий материал базовой детали предполагает выбор шпильки с большим размером ввинчиваемого конца.

Слайд 27

Описание слайда:

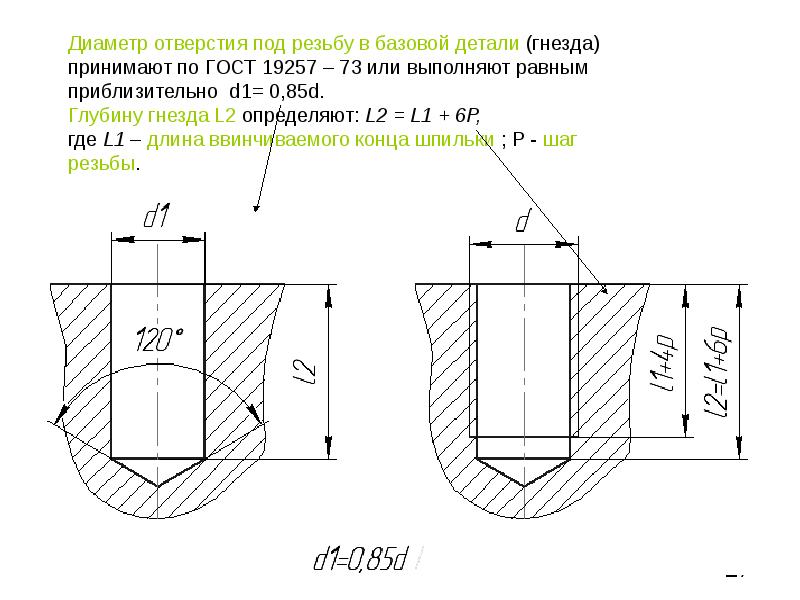

Диаметр отверстия под резьбу в базовой детали (гнезда) принимают по ГОСТ 19257 – 73 или выполняют равным приблизительно d1= 0,85d. Глубину гнезда L2 определяют: L2 = L1 + 6Р, где L1 – длина ввинчиваемого конца шпильки ; Р - шаг резьбы.

Слайд 28

Описание слайда:

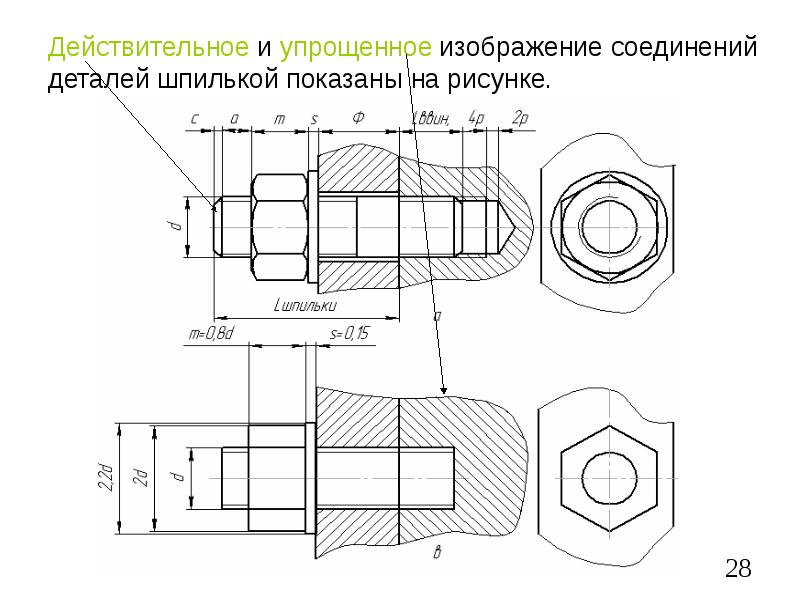

Действительное и упрощенное изображение соединений деталей шпилькой показаны на рисунке.

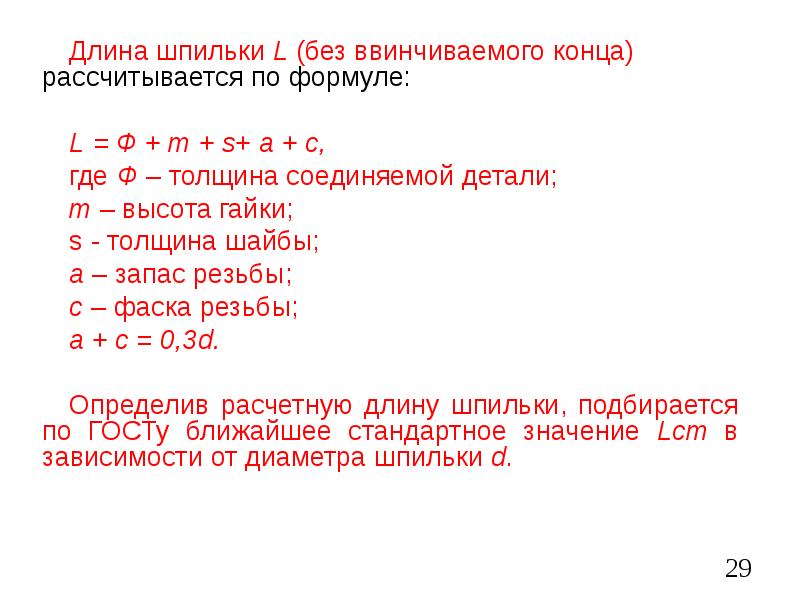

Слайд 29

Описание слайда:

Слайд 30

Описание слайда:

Соединение деталей винтом Стержень установочного винта нарезан полностью и имеет нажимной конец, входящий в соответствующее углубление цилиндрической, конической и другой формы; Крепежный винт для металла имеет частично нарезанный стержень с головкой под ключ или со шлицем (прорезью) для отвертки.

Слайд 31

Описание слайда:

Крепежные винты изготавливают с метрической резьбой крупного и мелкого шага. Размер и форма головок винтом стандартизованы. ГОСТ 1491-80 устанавливает размеры винтов для металла с цилиндрической головкой.

Слайд 32

Описание слайда:

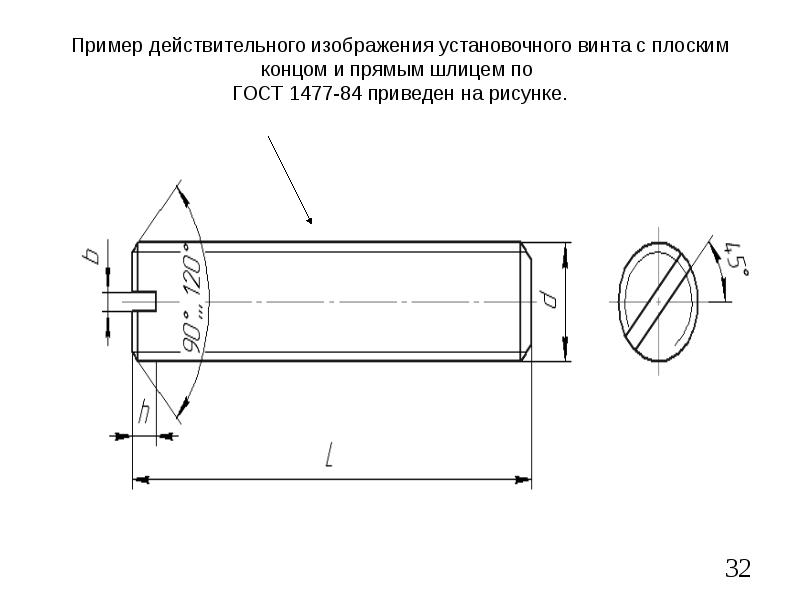

Пример действительного изображения установочного винта с плоским концом и прямым шлицем по ГОСТ 1477-84 приведен на рисунке.

Слайд 33

Описание слайда:

Винт, как и шпилька, ввинчивается в резьбовое отверстие базовой детали, прижимая к ней другую деталь, имеющую отверстие без резьбы, головкой винта. Упрощенное изображение винтового соединения вычерчивается с соблюдением требованием ГОСТ 2.315-68.

Слайд 34

Описание слайда:

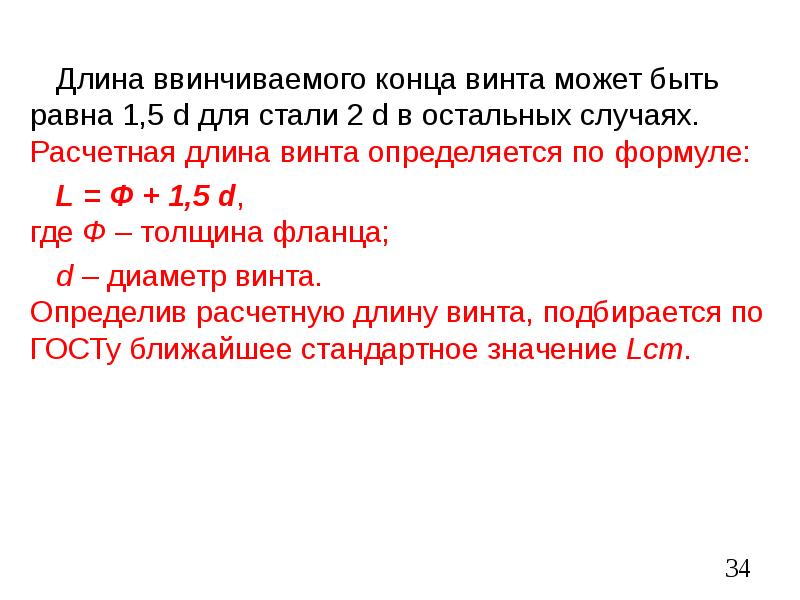

Длина ввинчиваемого конца винта может быть равна 1,5 d для стали 2 d в остальных случаях. Расчетная длина винта определяется по формуле: Длина ввинчиваемого конца винта может быть равна 1,5 d для стали 2 d в остальных случаях. Расчетная длина винта определяется по формуле: L = Ф + 1,5 d, где Ф – толщина фланца; d – диаметр винта. Определив расчетную длину винта, подбирается по ГОСТу ближайшее стандартное значение Lст.

Слайд 35

Описание слайда:

Слайд 36

Описание слайда:

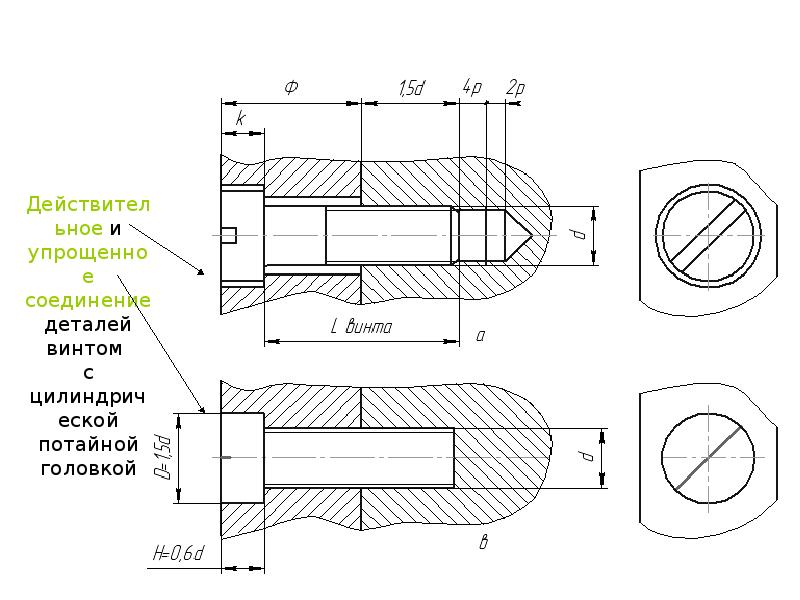

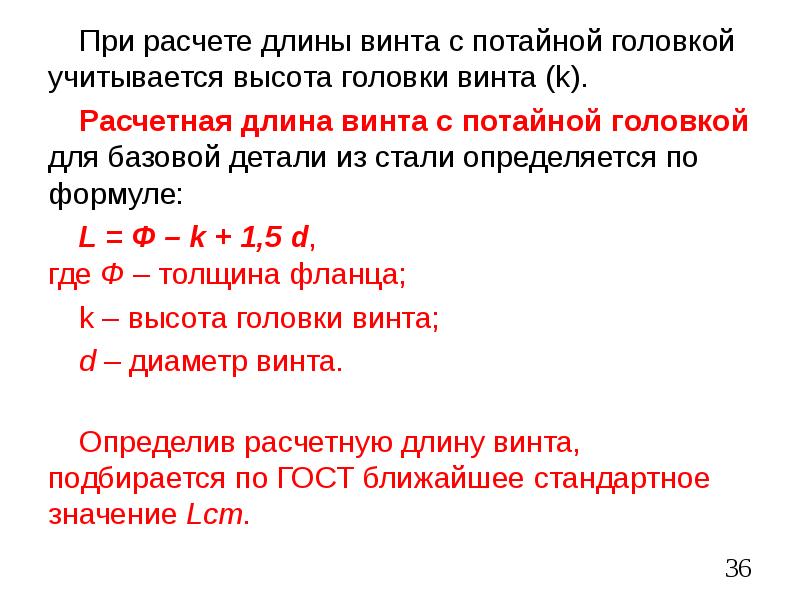

При расчете длины винта с потайной головкой учитывается высота головки винта (k). При расчете длины винта с потайной головкой учитывается высота головки винта (k). Расчетная длина винта с потайной головкой для базовой детали из стали определяется по формуле: L = Ф – k + 1,5 d, где Ф – толщина фланца; k – высота головки винта; d – диаметр винта. Определив расчетную длину винта, подбирается по ГОСТ ближайшее стандартное значение Lст.

Слайд 37

Описание слайда:

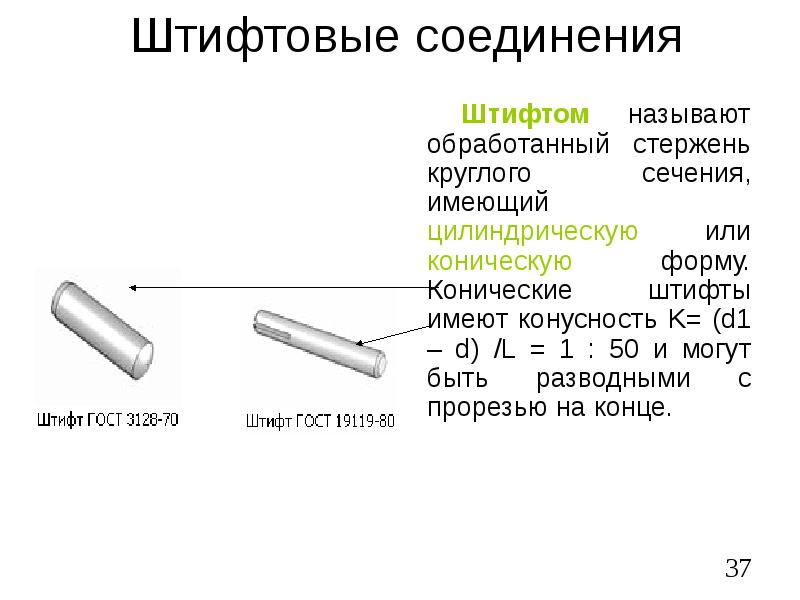

Штифтовые соединения Штифтом называют обработанный стержень круглого сечения, имеющий цилиндрическую или коническую форму. Конические штифты имеют конусность K= (d1 – d) /L = 1 : 50 и могут быть разводными с прорезью на конце.

Слайд 38

Описание слайда:

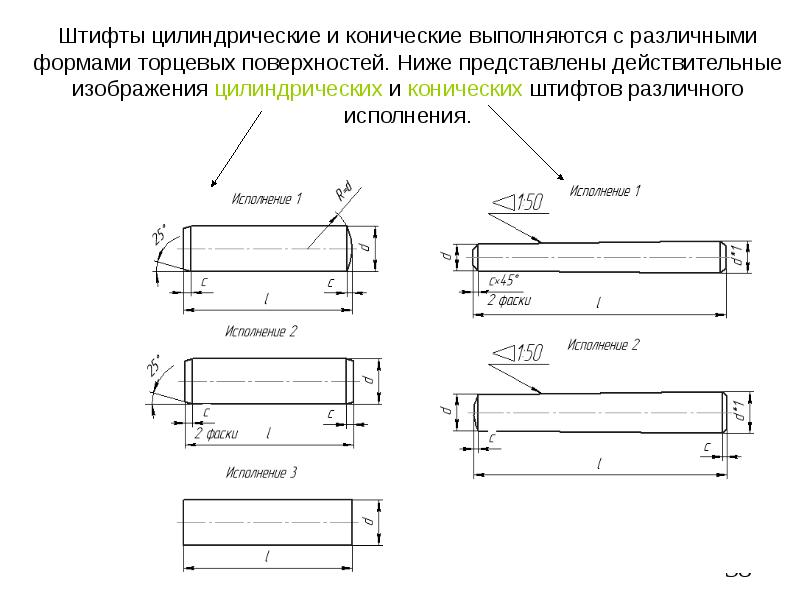

Штифты цилиндрические и конические выполняются с различными формами торцевых поверхностей. Ниже представлены действительные изображения цилиндрических и конических штифтов различного исполнения.

Слайд 39

Описание слайда:

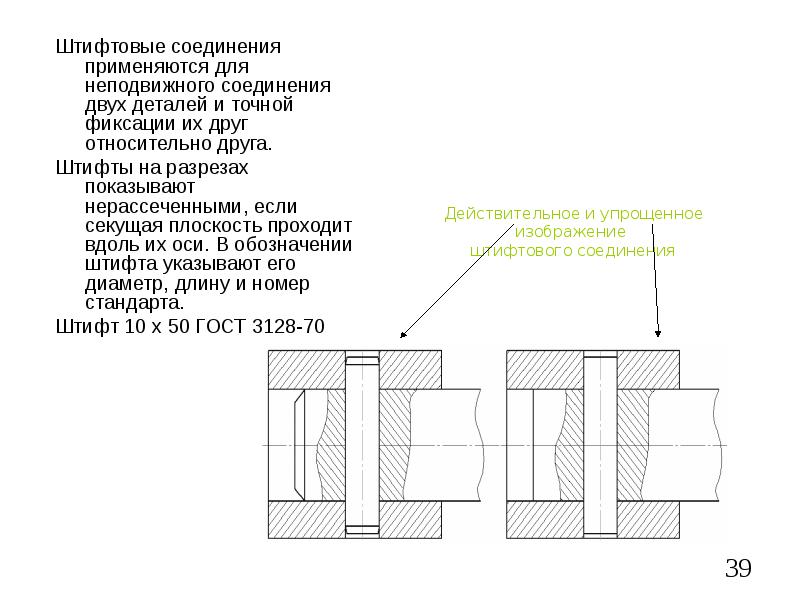

Штифтовые соединения применяются для неподвижного соединения двух деталей и точной фиксации их друг относительно друга. Штифтовые соединения применяются для неподвижного соединения двух деталей и точной фиксации их друг относительно друга. Штифты на разрезах показывают нерассеченными, если секущая плоскость проходит вдоль их оси. В обозначении штифта указывают его диаметр, длину и номер стандарта. Штифт 10 х 50 ГОСТ 3128-70

Слайд 40

Описание слайда:

На сборочных чертежах могут использоваться условные изображения крепежных деталей в соединениях. Условные изображения соединений вычерчивают с учетом требований ГОСТ 2.315-68. Условные изображения соединений стандартными крепежными деталями приведены в таблице.

Слайд 41

Описание слайда:

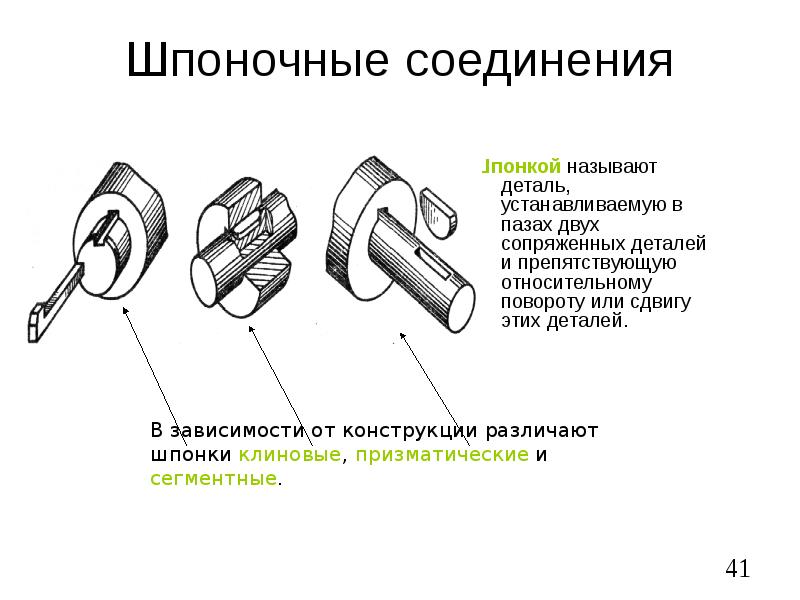

Шпоночные соединения Шпонкой называют деталь, устанавливаемую в пазах двух сопряженных деталей и препятствующую относительному повороту или сдвигу этих деталей.

Слайд 42

Описание слайда:

В зависимости от конструкции различают шпонки: клиновые, призматические, сегментные. На рисунке изображены напряженные и ненапряженные группы шпонок.

Слайд 43

Описание слайда:

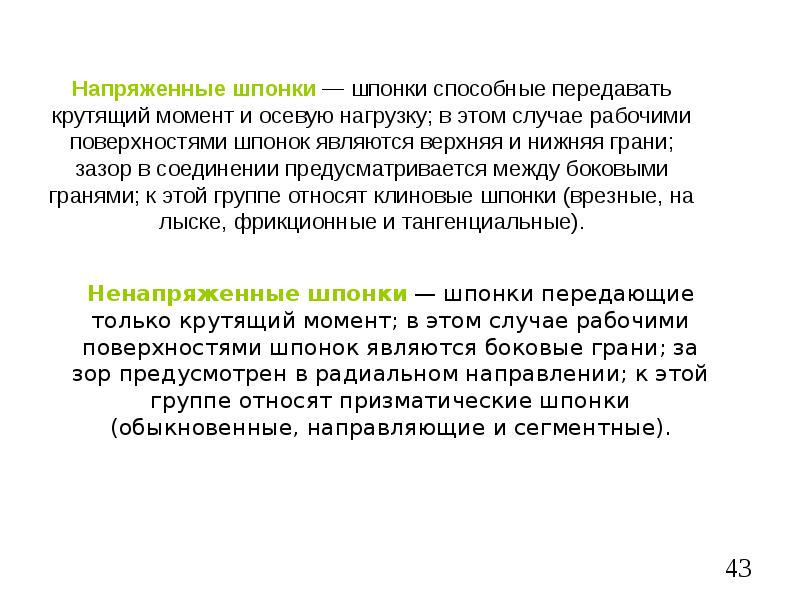

Напряженные шпонки — шпонки способные передавать крутящий момент и осевую нагрузку; в этом случае рабочими поверхностями шпонок являются верхняя и нижняя грани; зазор в соединении предусматривается между боковыми гранями; к этой группе относят клиновые шпонки (врезные, на лыске, фрикционные и тангенциальные).

Слайд 44

Описание слайда:

Широкое распространение получили шпонки: призматические обыкновенные (ГОСТ 23360-78) и направляющие (ГОСТ 8790-79). Широкое распространение получили шпонки: призматические обыкновенные (ГОСТ 23360-78) и направляющие (ГОСТ 8790-79). Обыкновенные призматические шпонки различного исполнения

Слайд 45

Описание слайда:

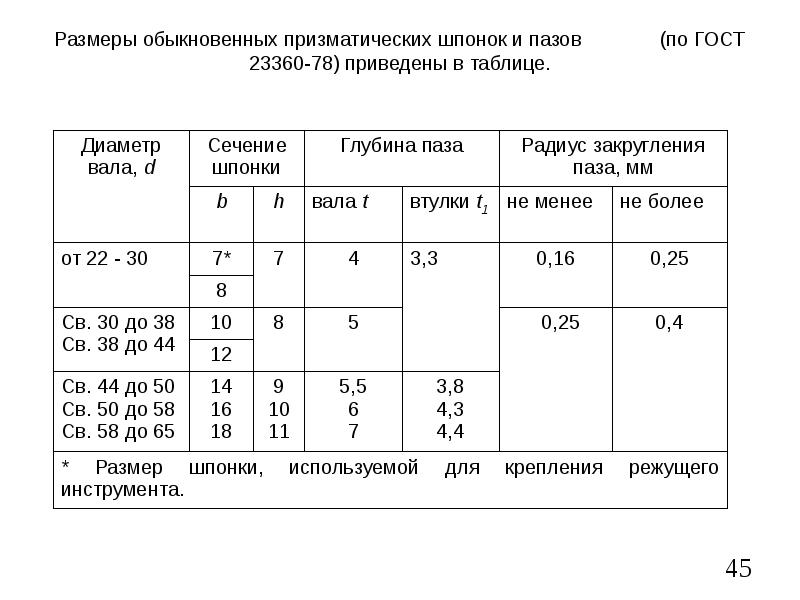

Размеры обыкновенных призматических шпонок и пазов (по ГОСТ 23360-78) приведены в таблице.

Слайд 46

Описание слайда:

Соединение, выполненное с помощью призматической шпонки, показано на рисунке.

Слайд 47

Описание слайда:

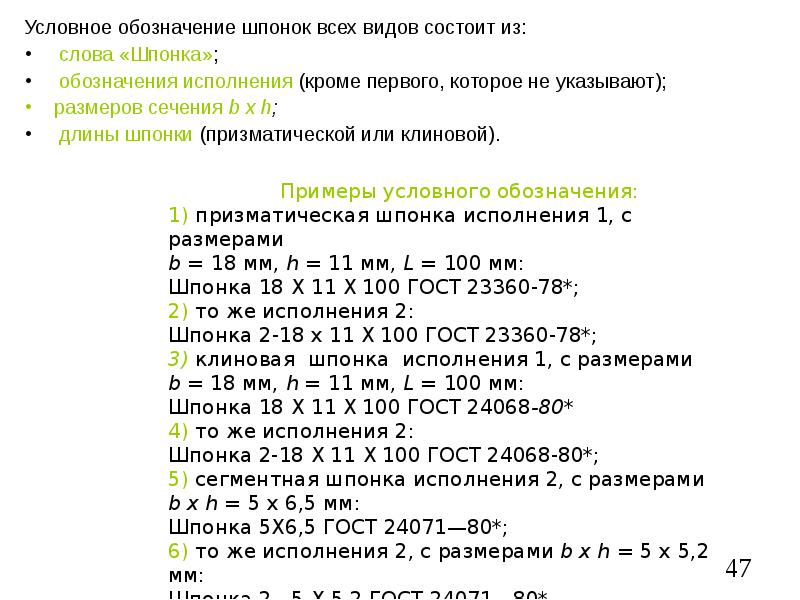

Условное обозначение шпонок всех видов состоит из: Условное обозначение шпонок всех видов состоит из: слова «Шпонка»; обозначения исполнения (кроме первого, которое не указывают); размеров сечения b x h; длины шпонки (призматической или клиновой).

Слайд 48

Описание слайда:

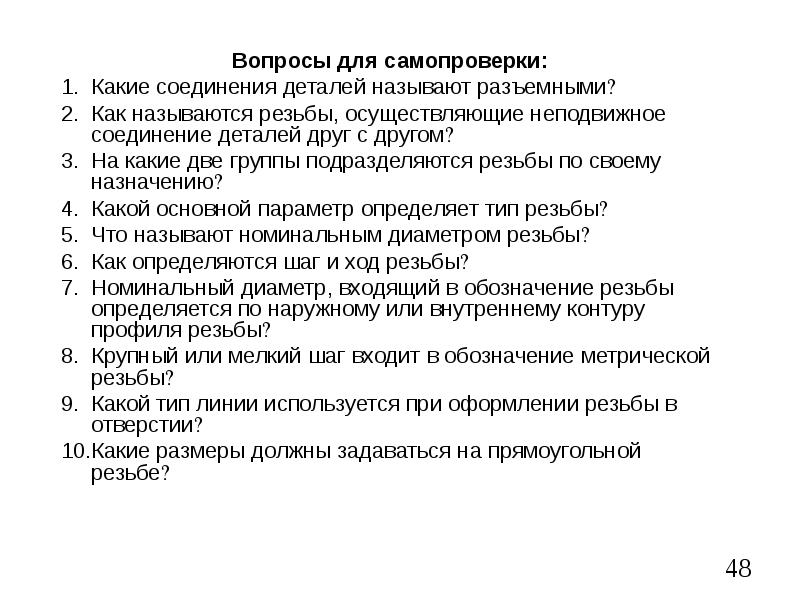

Вопросы для самопроверки: Вопросы для самопроверки: Какие соединения деталей называют разъемными Как называются резьбы, осуществляющие неподвижное соединение деталей друг с другом На какие две группы подразделяются резьбы по своему назначению Какой основной параметр определяет тип резьбы Что называют номинальным диаметром резьбы Как определяются шаг и ход резьбы Номинальный диаметр, входящий в обозначение резьбы определяется по наружному или внутреннему контуру профиля резьбы Крупный или мелкий шаг входит в обозначение метрической резьбы Какой тип линии используется при оформлении резьбы в отверстии Какие размеры должны задаваться на прямоугольной резьбе

Слайд 49

Описание слайда:

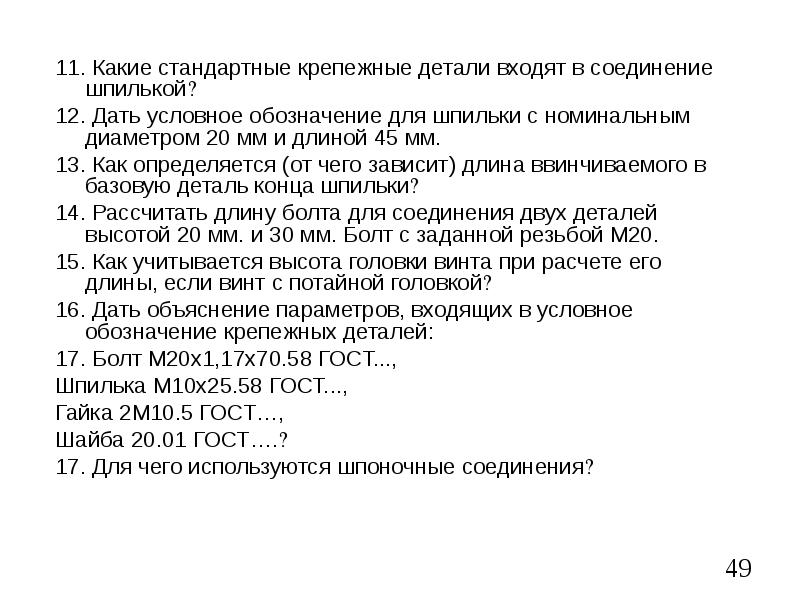

11. Какие стандартные крепежные детали входят в соединение шпилькой 11. Какие стандартные крепежные детали входят в соединение шпилькой 12. Дать условное обозначение для шпильки с номинальным диаметром 20 мм и длиной 45 мм. 13. Как определяется (от чего зависит) длина ввинчиваемого в базовую деталь конца шпильки 14. Рассчитать длину болта для соединения двух деталей высотой 20 мм. и 30 мм. Болт с заданной резьбой М20. 15. Как учитывается высота головки винта при расчете его длины, если винт с потайной головкой 16. Дать объяснение параметров, входящих в условное обозначение крепежных деталей: 17. Болт М20х1,17х70.58 ГОСТ..., Шпилька М10х25.58 ГОСТ..., Гайка 2М10.5 ГОСТ…, Шайба 20.01 ГОСТ…. 17. Для чего используются шпоночные соединения

Слайд 50

Описание слайда:

1. Какой размер ввинчиваемого конца шпильки выбирается для стальных , бронзовых изделий (Равный d; 1,5d; 2d). 2. Указать расчетную длину шпильки (L1, L2, L3, L4)
