Слайд 1

Описание слайда:

Нанесение размеров. Масштабы.

Слайд 2

Описание слайда:

История масштабов и размеров. При строительстве жилищ, крепостей и других сооружений появились первые чертежи, которые назывались «планами». Эти чертежи выполнялись в натуральную величину непосредственно на земле, на месте будущего сооружения. Для выполнения таких чертежей-гигантов были созданы специальные чертежные инструменты – деревянный циркуль-измеритель и веревочный прямоугольный треугольник.

Слайд 3

Описание слайда:

В дальнейшем такие планы –чертежи стали выполнятся на пергаменте, дереве и холсте в уменьшенном масштабе с нанесением на них размеров. Первоначально использовали пропорциональный (поперечный) масштаб. Он позволил резко увеличить точность как построений, так и замеров. Появление масштаба на чертеже сыграло роль в развитии и производственного (технического) черчения. В России масштабы на чертежах впервые стали применяться XVI в. и окончательно утвердились примерно к концу XVII в.

Слайд 4

Описание слайда:

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

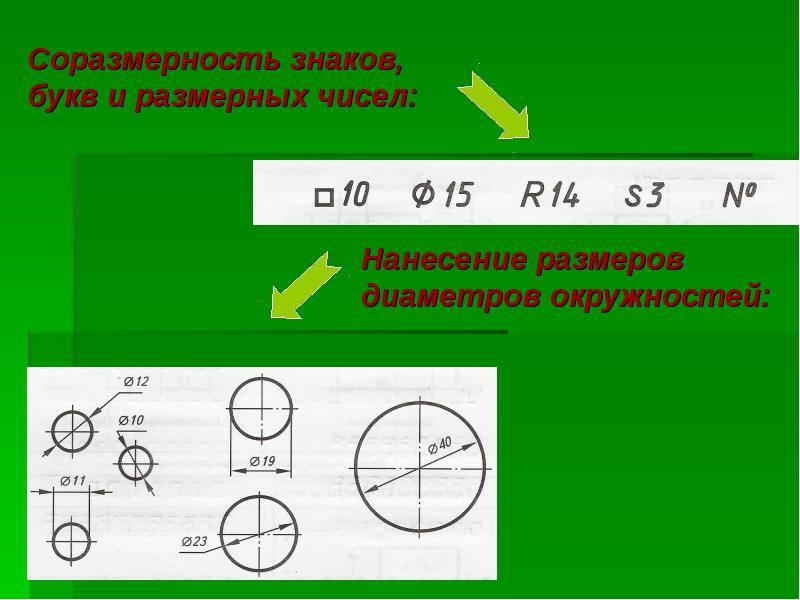

Нанесение размеров диаметров окружностей:

Слайд 7

Описание слайда:

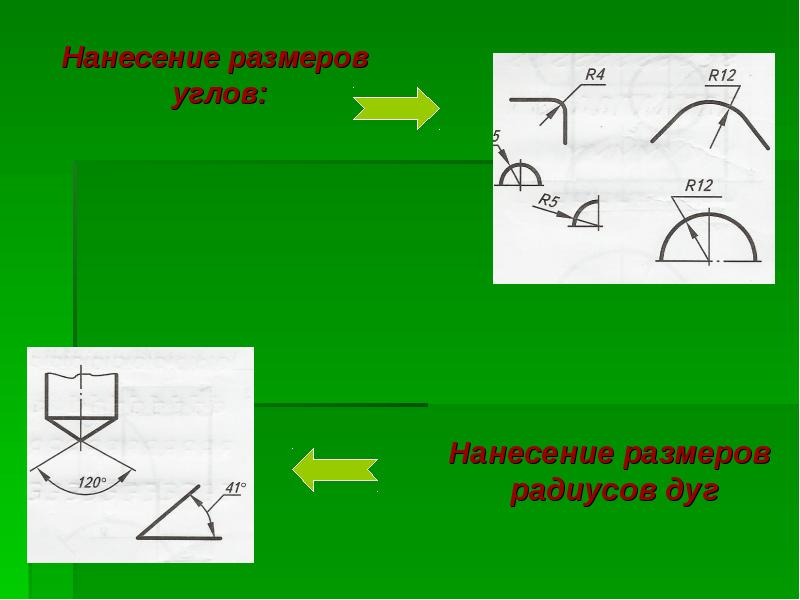

Нанесение размеров радиусов дуг Нанесение размеров углов:

Слайд 8

Описание слайда:

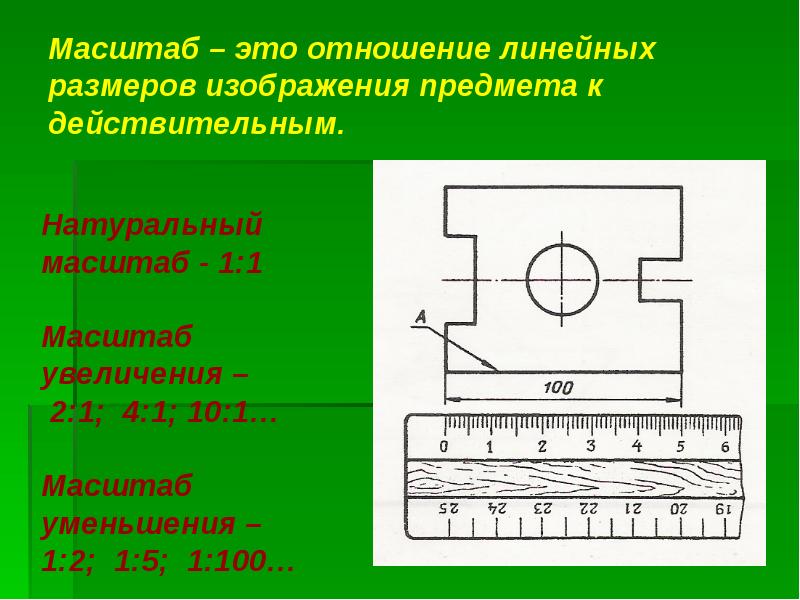

Масштаб – это отношение линейных размеров изображения предмета к действительным.

Слайд 9

Описание слайда:

Слайд 10

Описание слайда:

Контрольные вопросы: Какие бывают размеры? В каких единицах выражаются размеры на чертежах? Чему равно расстояние между размерной линией и контуром чертежа? Что называется масштабом? Какие бывают масштабы? Что означает запись: М1:5; М 1:1; М 10:1
