Вы можете ознакомиться и скачать презентацию на тему Начертательная геометрия и инженерная графика. Доклад-сообщение содержит 43 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Начертательная геометрия и инженерная графика Часть 1

Слайд 2

Описание слайда:

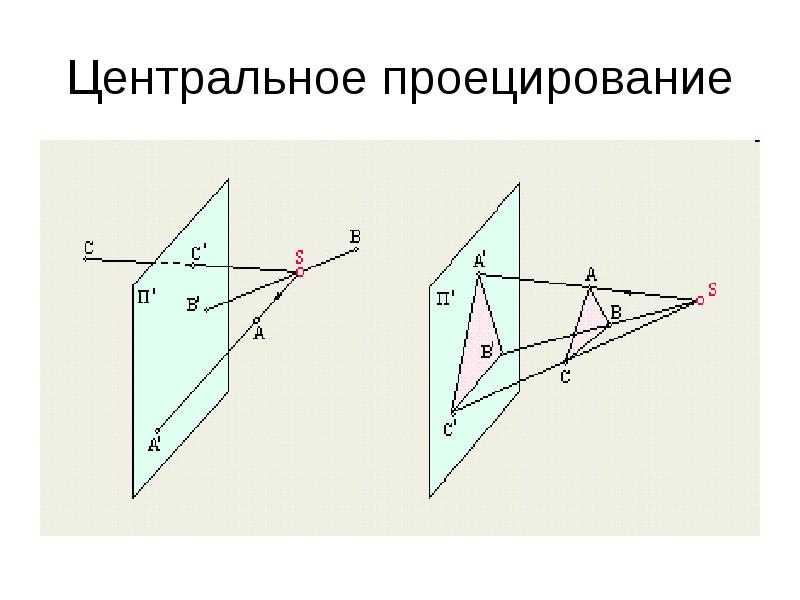

Центральное проецирование

Слайд 3

Описание слайда:

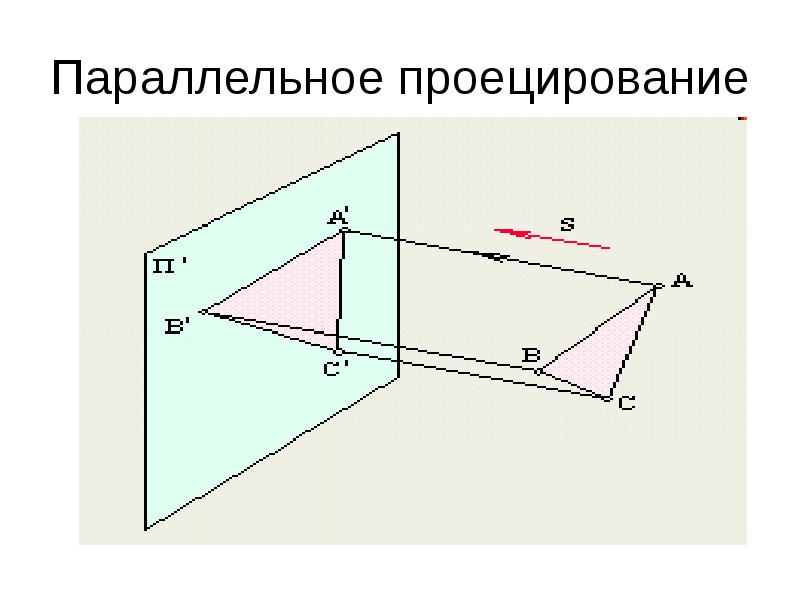

Параллельное проецирование

Слайд 4

Описание слайда:

Основные свойства параллельного проецирования 1. Свойство однозначности. Проекцией точки на плоскость есть точка. 2. Свойство прямолинейности. Проекцией прямой линии на плоскость есть прямая. 3. Свойство принадлежности. Если точка принадлежит линии, то проекция точки принадлежит проекции этой линии. 4. Свойство сохранения параллельности. Проекциями параллельных прямых являются параллельные прямые. 5. Свойство деления отрезка в отношении. Если отрезок прямой линии делится точкой в каком-либо отношении, то и проекция отрезка делится проекцией точки в том же отношении. 6. Свойство параллельного переноса. Проекция фигуры не меняется при параллельном переносе плоскости проекций. Три последние свойства обеспечивают более простое построение изображения и меньше искажают форму и размеры оригинала по сравнению с центральной проекцией.

Слайд 5

Описание слайда:

Комплексный чертеж точки (эпюр точки)

Слайд 6

Описание слайда:

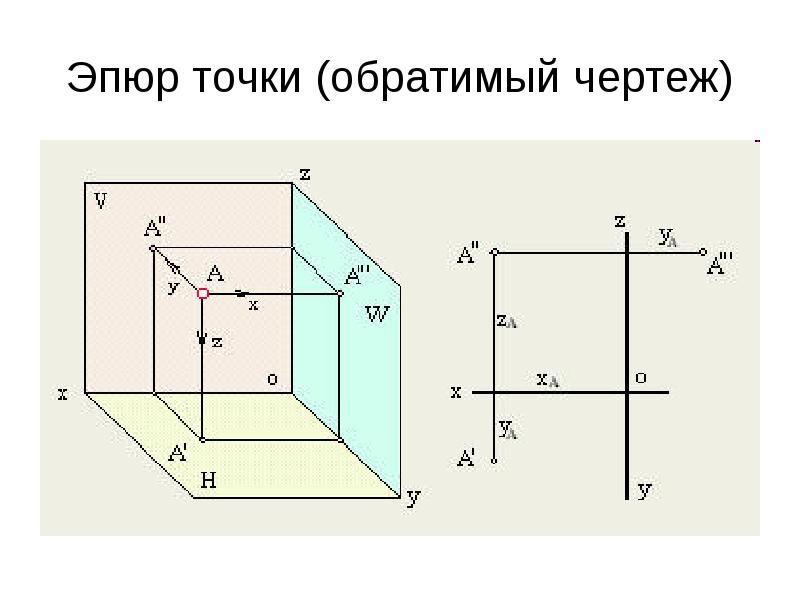

Эпюр точки (обратимый чертеж)

Слайд 7

Описание слайда:

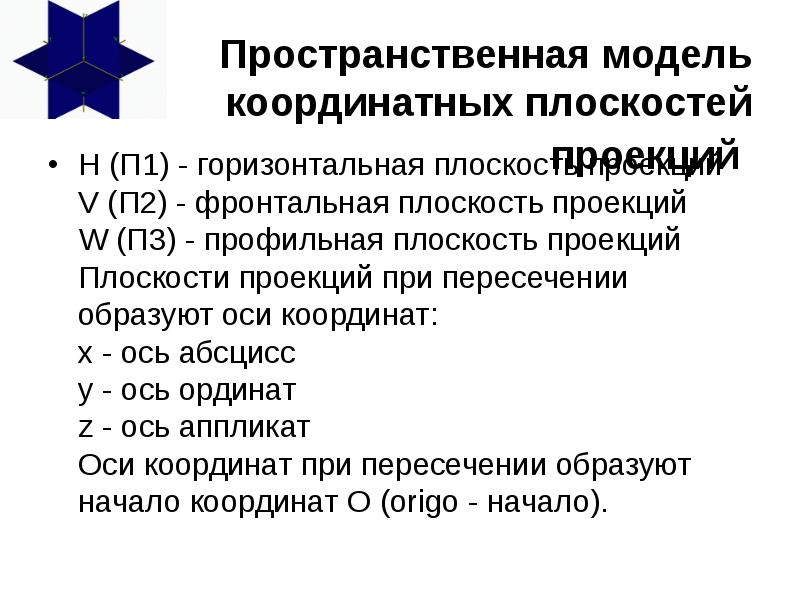

Пространственная модель координатных плоскостей проекций H (П1) - горизонтальная плоскость проекций V (П2) - фронтальная плоскость проекций W (П3) - профильная плоскость проекций Плоскости проекций при пересечении образуют оси координат: x - ось абсцисс y - ось ординат z - ось аппликат Оси координат при пересечении образуют начало координат O (origo - начало).

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

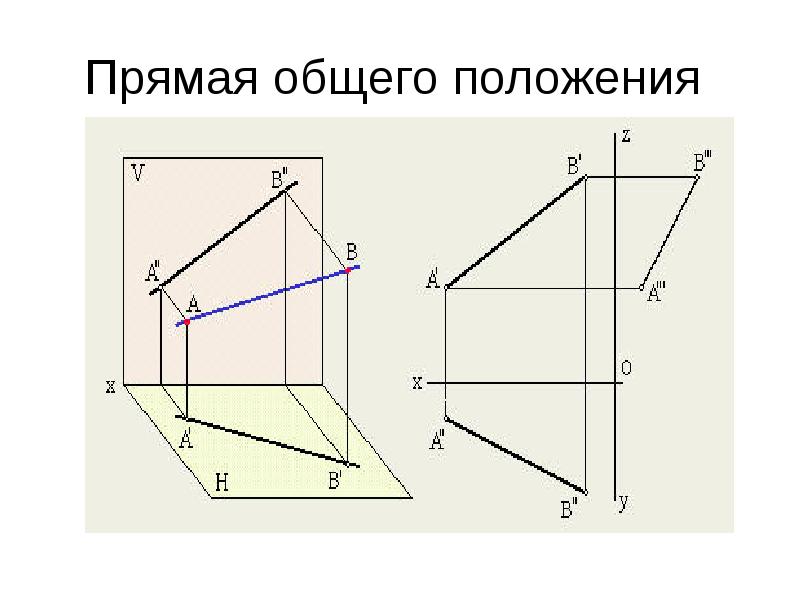

Прямая общего положения

Слайд 10

Описание слайда:

Горизонтальная, фронтальная и профильная прямые уровня

Слайд 11

Описание слайда:

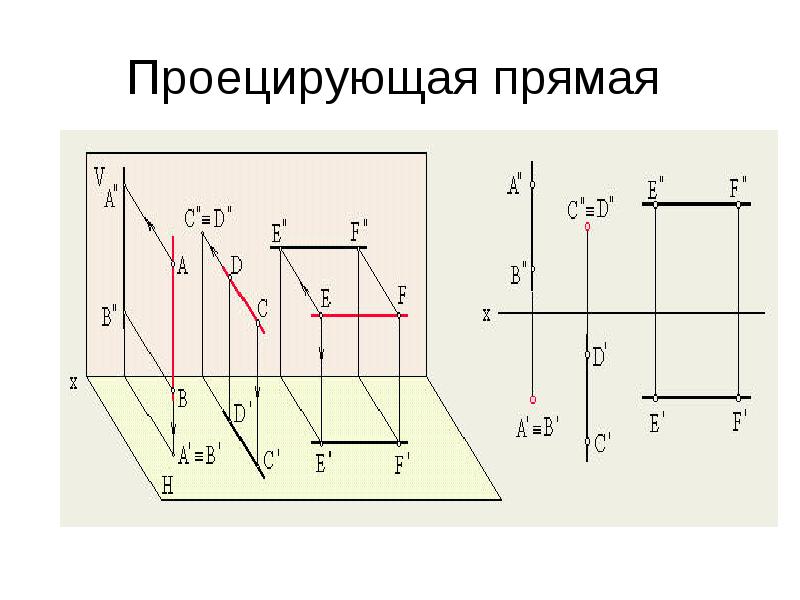

Проецирующая прямая

Слайд 12

Описание слайда:

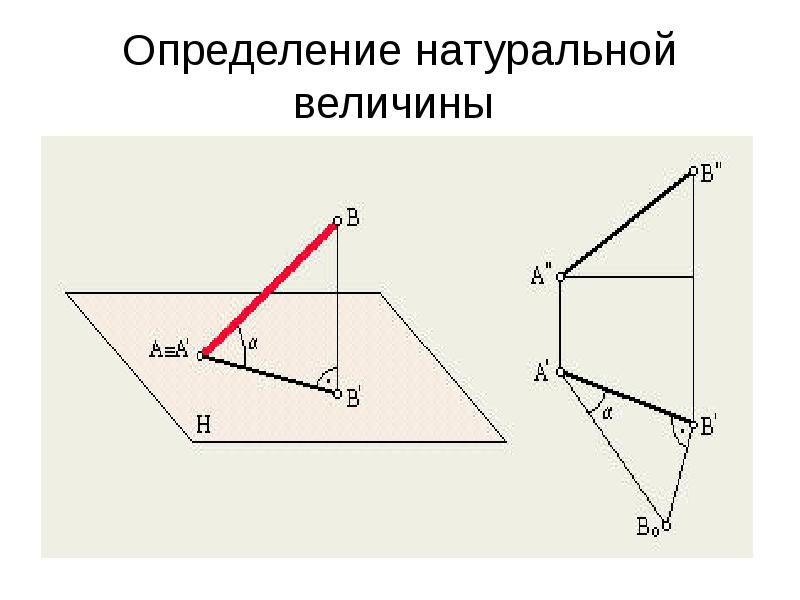

Определение натуральной величины

Слайд 13

Описание слайда:

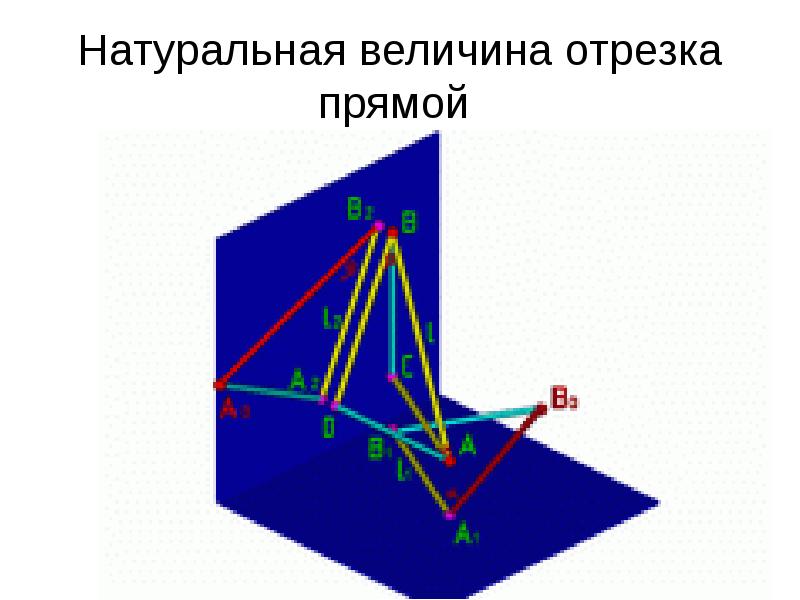

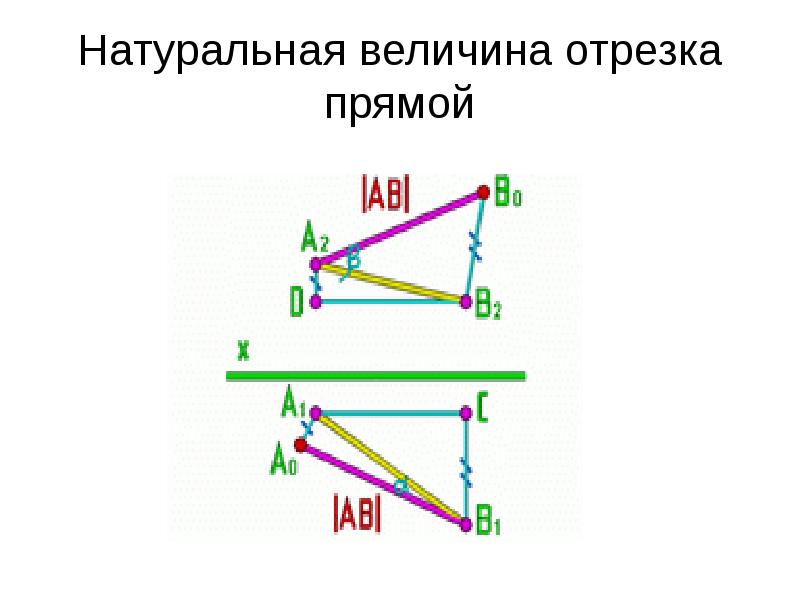

Натуральная величина отрезка прямой

Слайд 14

Описание слайда:

Натуральная величина отрезка прямой

Слайд 15

Описание слайда:

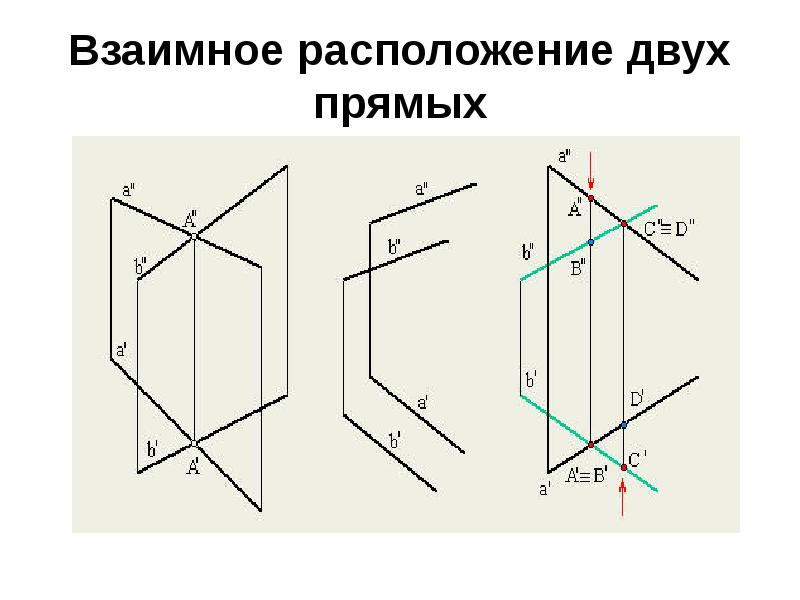

Взаимное расположение двух прямых

Слайд 16

Описание слайда:

Взаимное расположение точки и прямой

Слайд 17

Описание слайда:

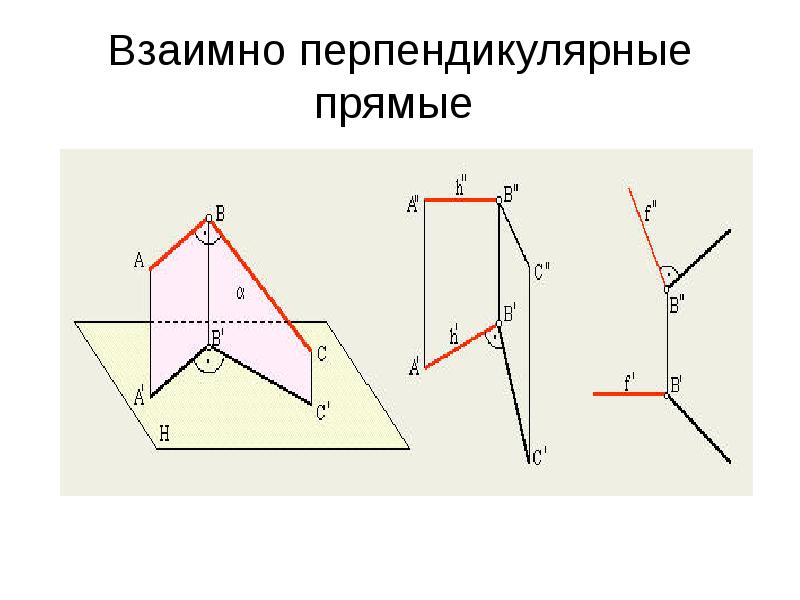

Взаимно перпендикулярные прямые

Слайд 18

Описание слайда:

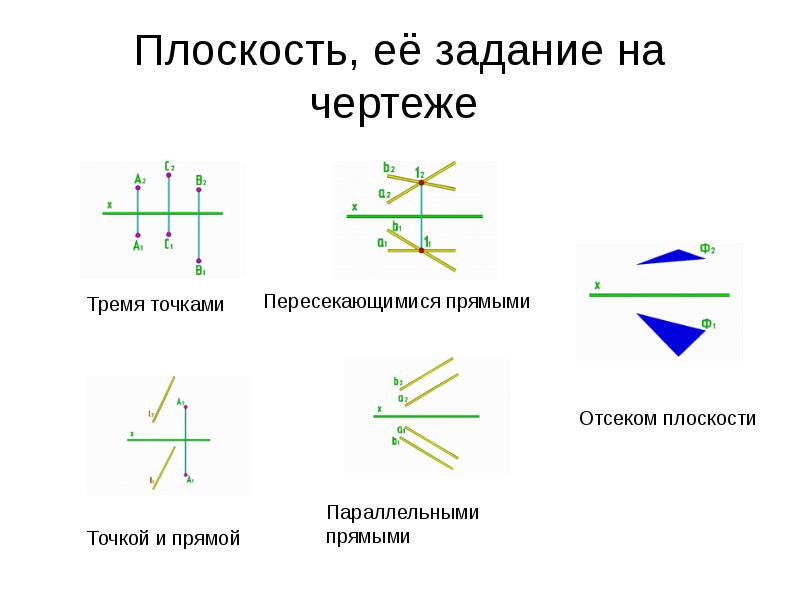

Плоскость, её задание на чертеже

Слайд 19

Описание слайда:

Плоскость общего положения Плоскость, у которой углы наклона к плоскостям проекций произвольны (не равны 0 или 90), называют плоскостью общего положения

Слайд 20

Описание слайда:

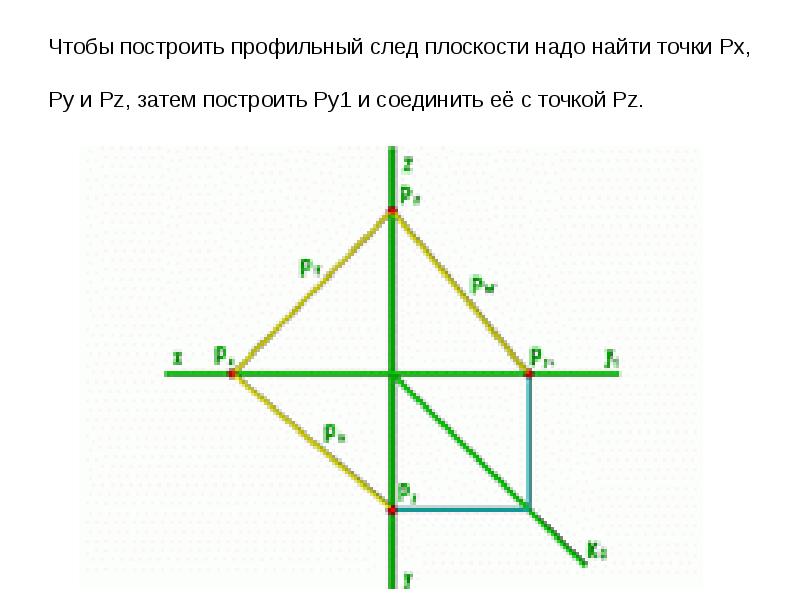

Чтобы построить профильный след плоскости надо найти точки Px, Py и Pz, затем построить Py1 и соединить её с точкой Pz.

Слайд 21

Описание слайда:

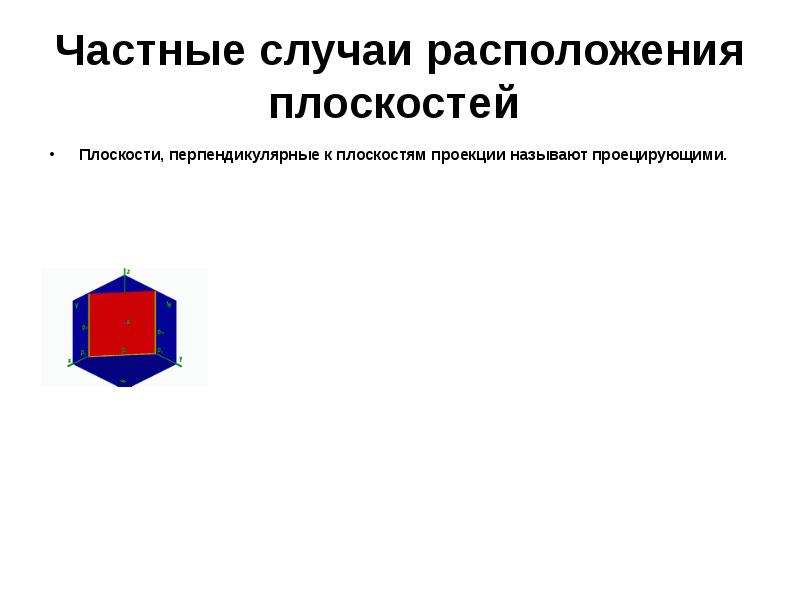

Частные случаи расположения плоскостей Плоскости, перпендикулярные к плоскостям проекции называют проецирующими.

Слайд 22

Описание слайда:

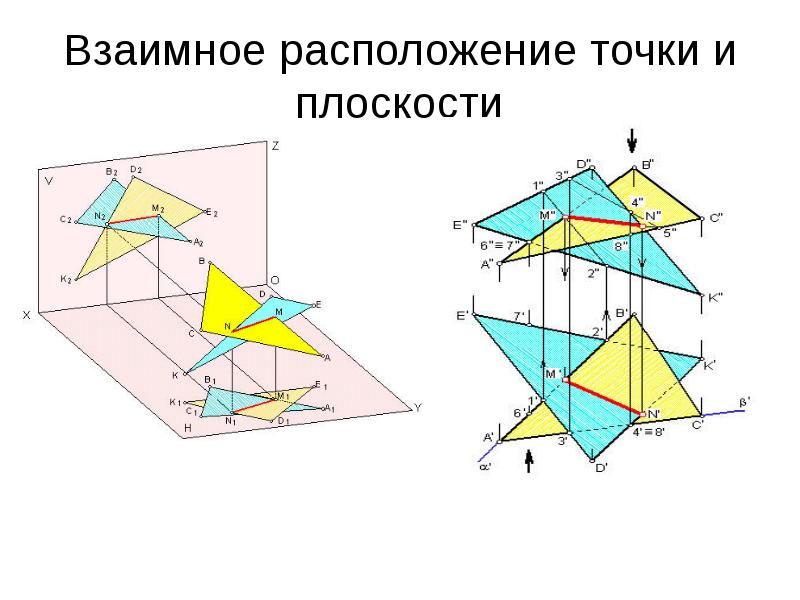

Взаимное расположение точки и плоскости

Слайд 23

Описание слайда:

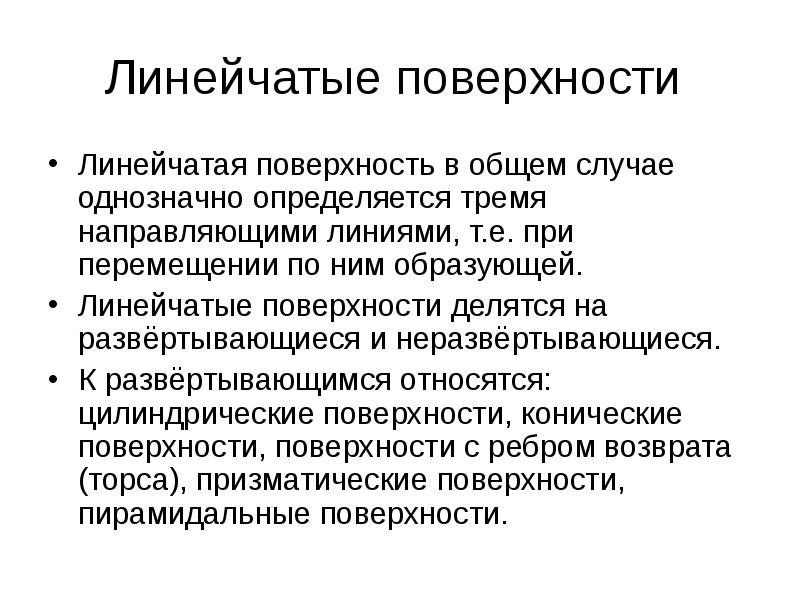

Линейчатые поверхности Линейчатая поверхность в общем случае однозначно определяется тремя направляющими линиями, т.е. при перемещении по ним образующей. Линейчатые поверхности делятся на развёртывающиеся и неразвёртывающиеся. К развёртывающимся относятся: цилиндрические поверхности, конические поверхности, поверхности с ребром возврата (торса), призматические поверхности, пирамидальные поверхности.

Слайд 24

Описание слайда:

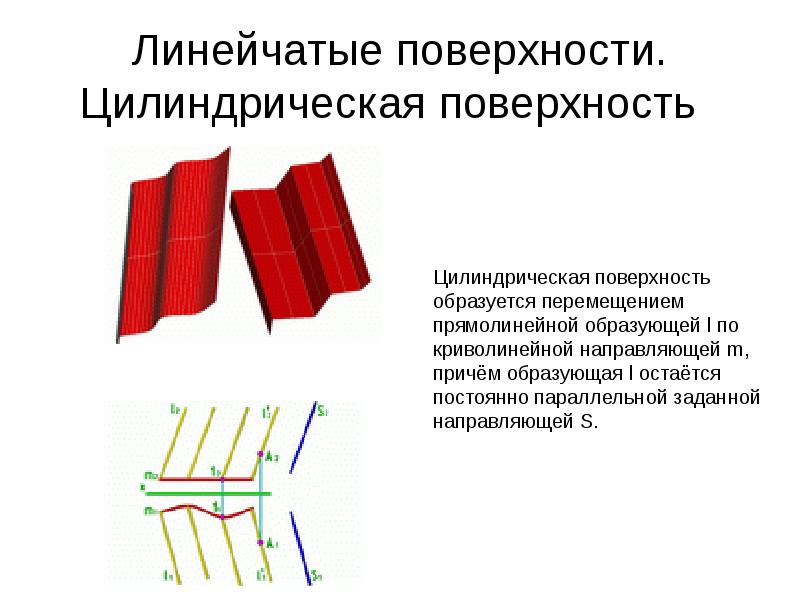

Линейчатые поверхности. Цилиндрическая поверхность

Слайд 25

Описание слайда:

Слайд 26

Описание слайда:

Слайд 27

Описание слайда:

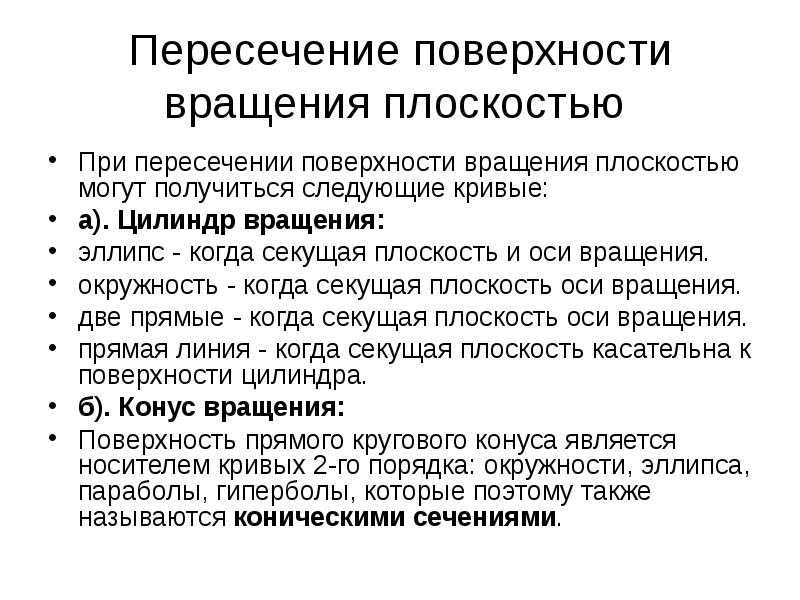

Пересечение поверхности вращения плоскостью При пересечении поверхности вращения плоскостью могут получиться следующие кривые: а). Цилиндр вращения: эллипс - когда секущая плоскость и оси вращения. окружность - когда секущая плоскость оси вращения. две прямые - когда секущая плоскость оси вращения. прямая линия - когда секущая плоскость касательна к поверхности цилиндра. б). Конус вращения: Поверхность прямого кругового конуса является носителем кривых 2-го порядка: окружности, эллипса, параболы, гиперболы, которые поэтому также называются коническими сечениями.

Слайд 28

Описание слайда:

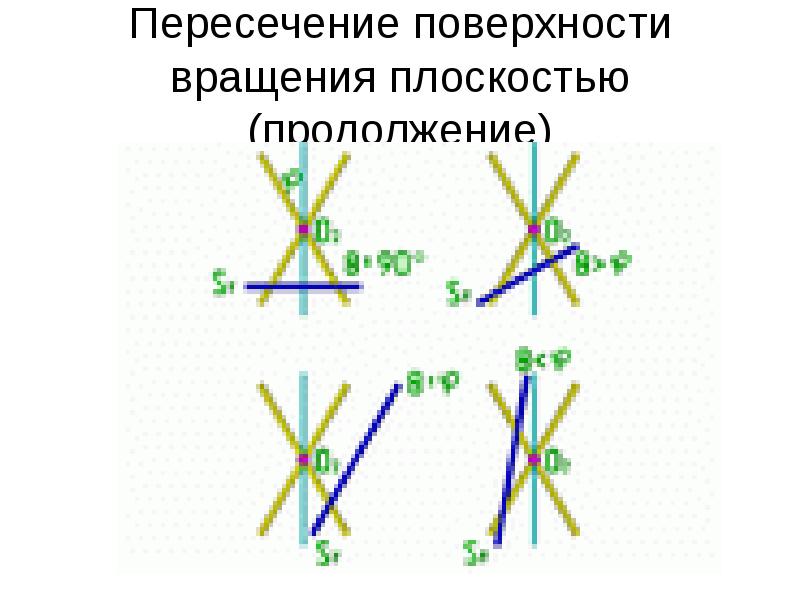

Пересечение поверхности вращения плоскостью (продолжение)

Слайд 29

Описание слайда:

Слайд 30

Описание слайда:

Слайд 31

Описание слайда:

Слайд 32

Описание слайда:

Слайд 33

Описание слайда:

Начертательная геометрия и инженерная графика Часть 2

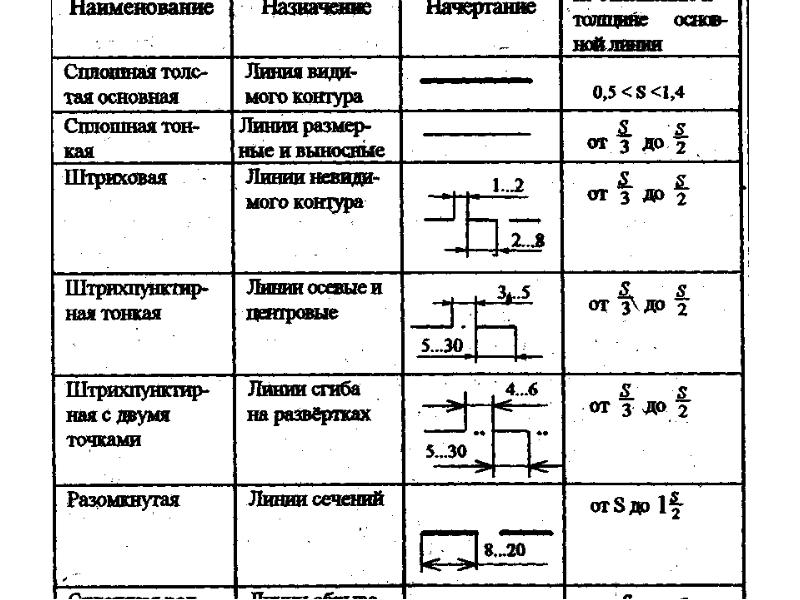

Слайд 34

Описание слайда:

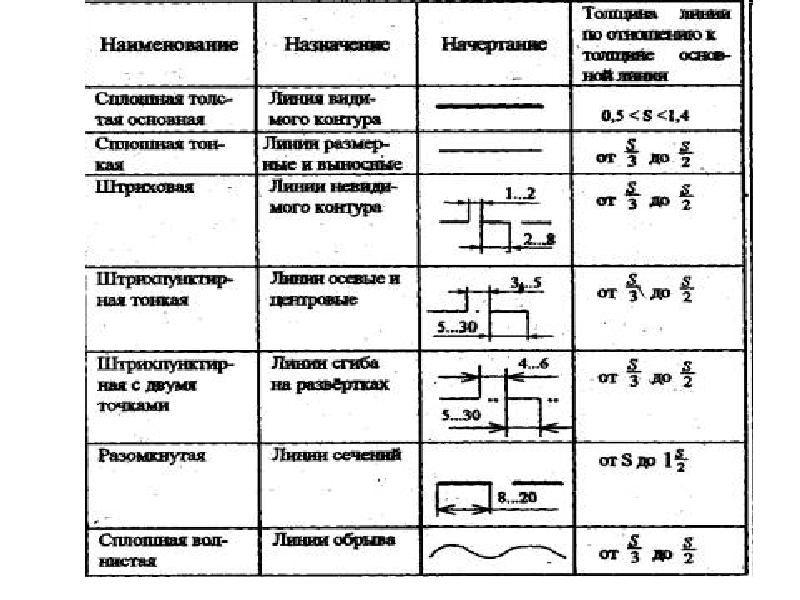

Слайд 35

Описание слайда:

Слайд 36

Описание слайда:

ФОРМАТЫ !

Слайд 37

Описание слайда:

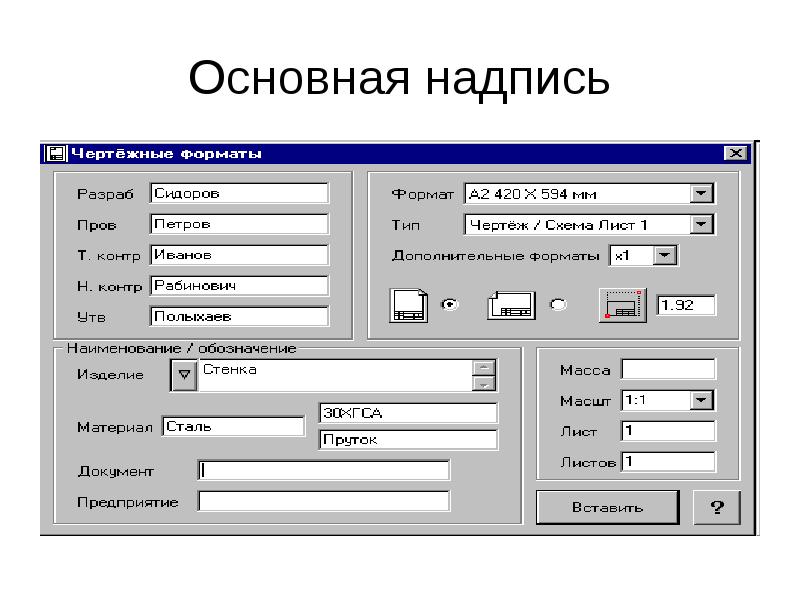

Основная надпись

Слайд 38

Описание слайда:

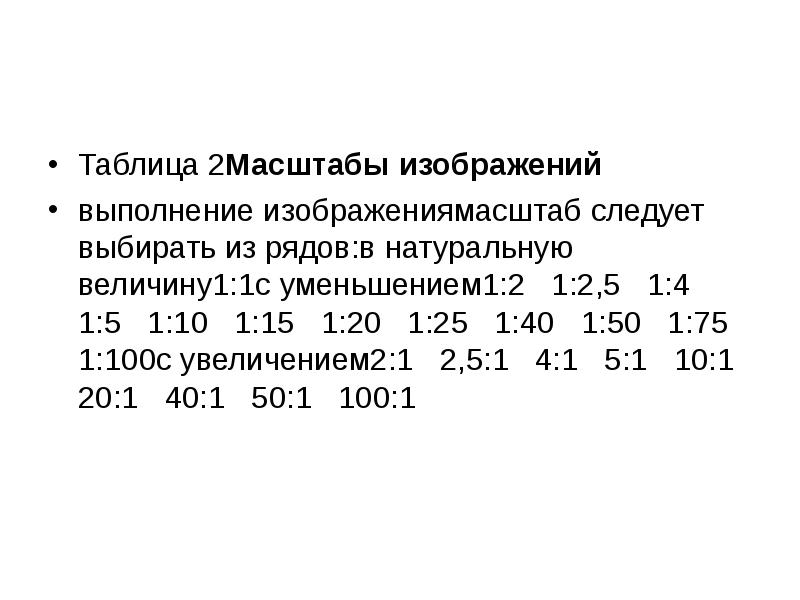

Таблица 2Масштабы изображений выполнение изображениямасштаб следует выбирать из рядов:в натуральную величину1:1с уменьшением1:2 1:2,5 1:4 1:5 1:10 1:15 1:20 1:25 1:40 1:50 1:75 1:100с увеличением2:1 2,5:1 4:1 5:1 10:1 20:1 40:1 50:1 100:1
