Слайд 1

Описание слайда:

Виды соединений деталей

Слайд 2

Описание слайда:

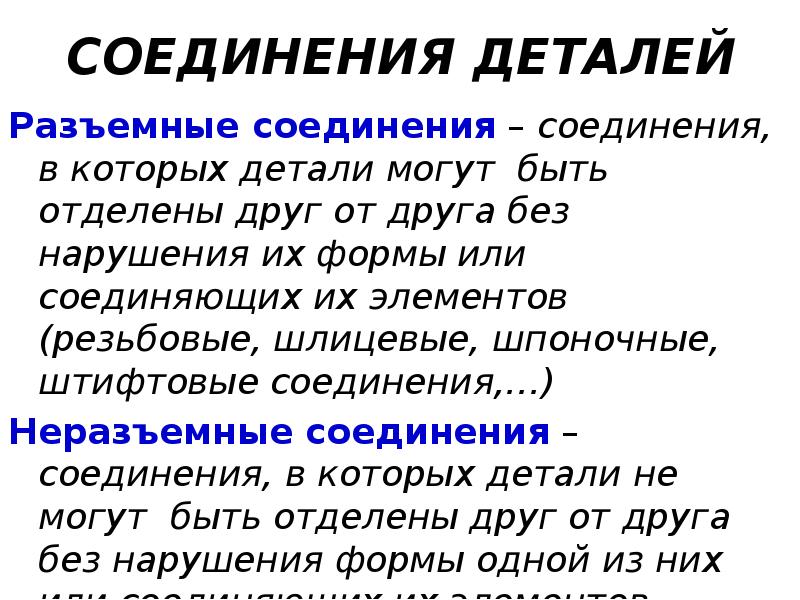

СОЕДИНЕНИЯ ДЕТАЛЕЙ Разъемные соединения – соединения, в которых детали могут быть отделены друг от друга без нарушения их формы или соединяющих их элементов (резьбовые, шлицевые, шпоночные, штифтовые соединения,…) Неразъемные соединения – соединения, в которых детали не могут быть отделены друг от друга без нарушения формы одной из них или соединяющих их элементов (соединение сваркой, пайкой, развальцовкой,…)

Слайд 3

Описание слайда:

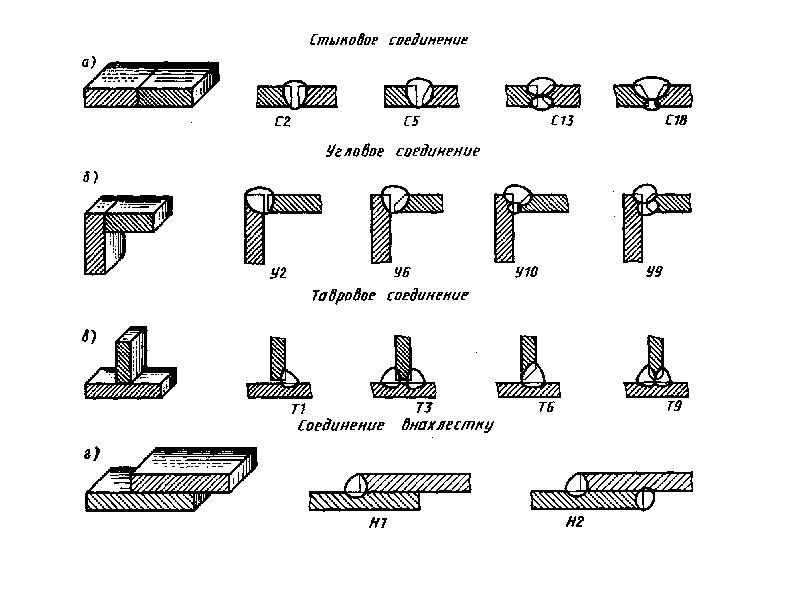

Неразъемные соединения Соединение деталей сваркой

Слайд 4

Описание слайда:

Слайд 5

Описание слайда:

Соединение заклепками

Слайд 6

Описание слайда:

Соединения пайкой и склеиванием

Слайд 7

Описание слайда:

Соединение шпонкой

Слайд 8

Описание слайда:

Соединение шпонкой

Слайд 9

Описание слайда:

Соединение штифтом

Слайд 10

Описание слайда:

Разъемные соединения Резьбовое соединение

Слайд 11

Описание слайда:

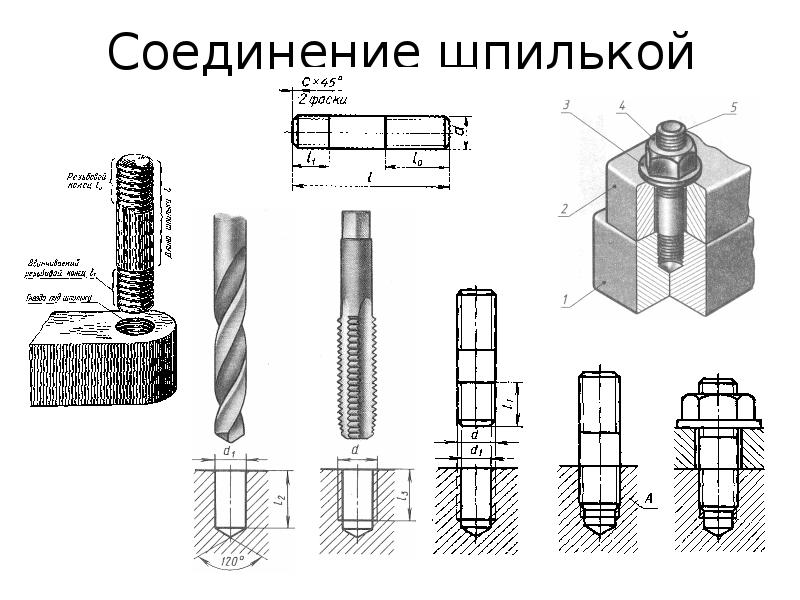

Резьбовое соединение Детали резьбового соединения

Слайд 12

Описание слайда:

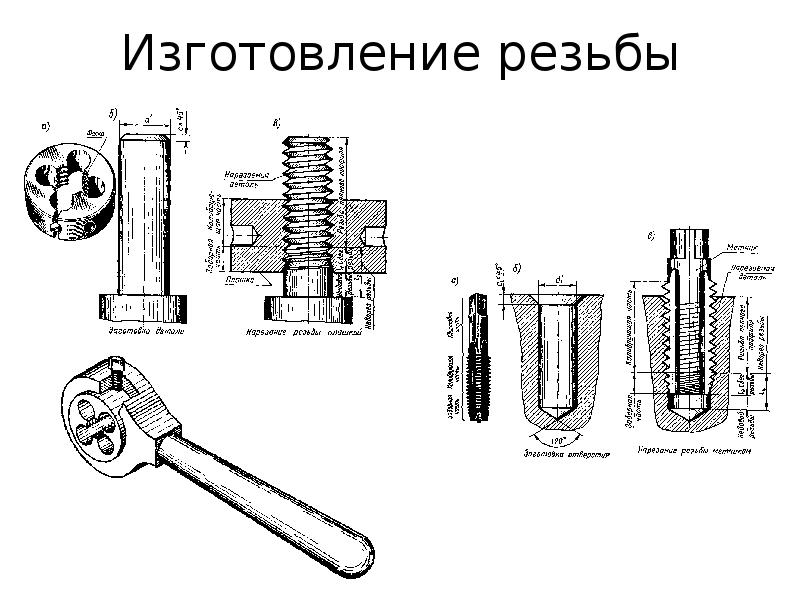

Изготовление резьбы

Слайд 13

Описание слайда:

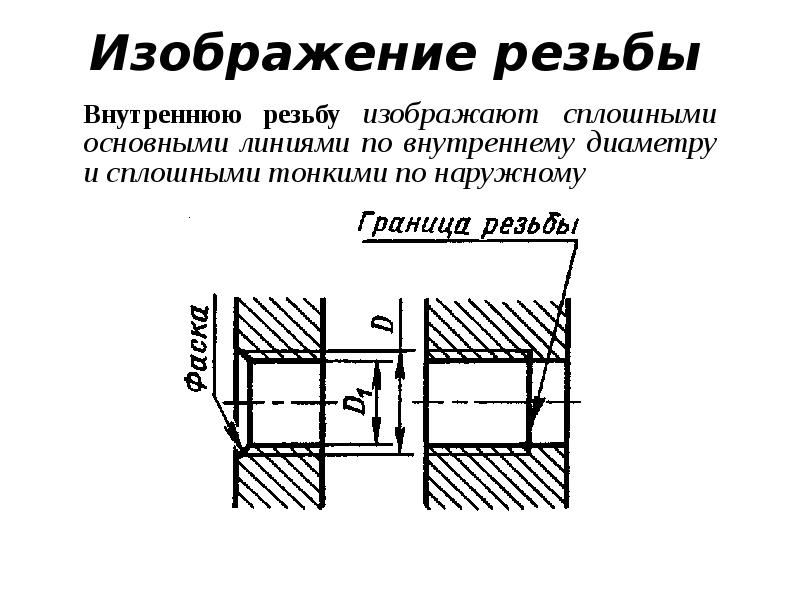

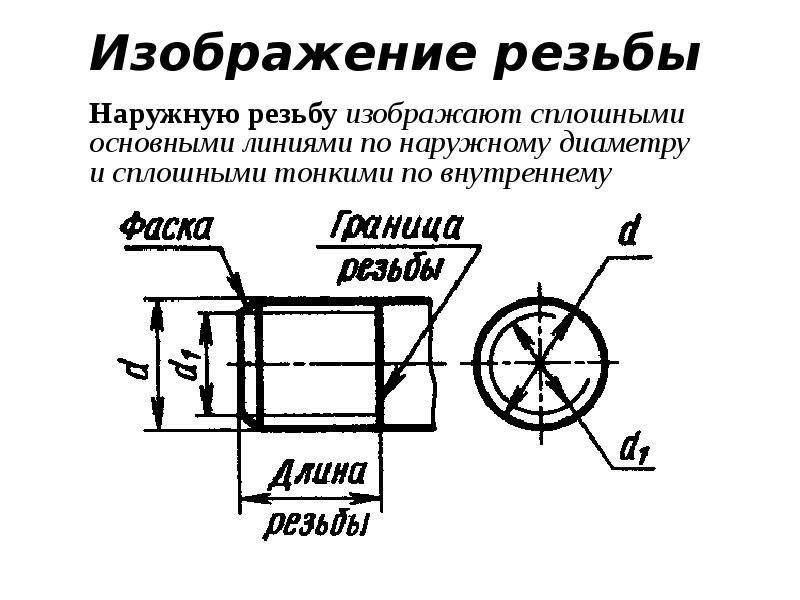

Изображение резьбы

Слайд 14

Описание слайда:

Изображение резьбы

Слайд 15

Описание слайда:

Изображение резьбы

Слайд 16

Описание слайда:

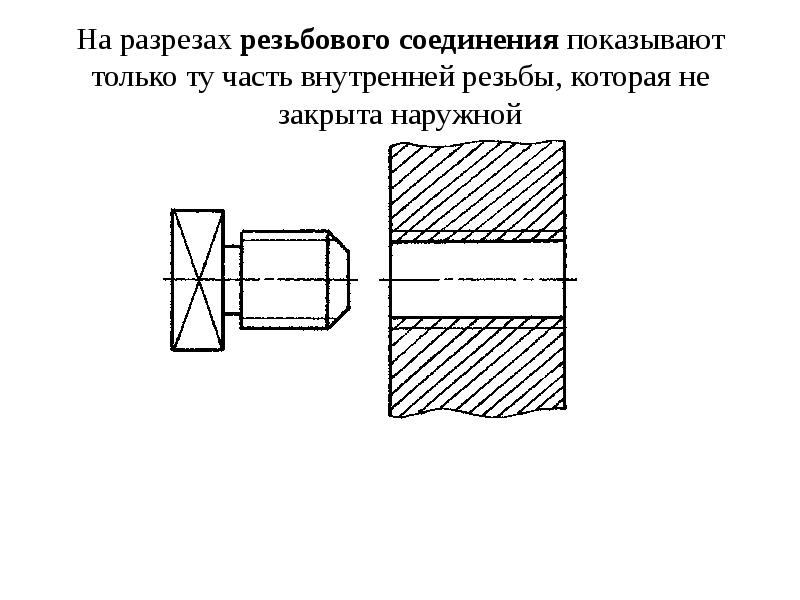

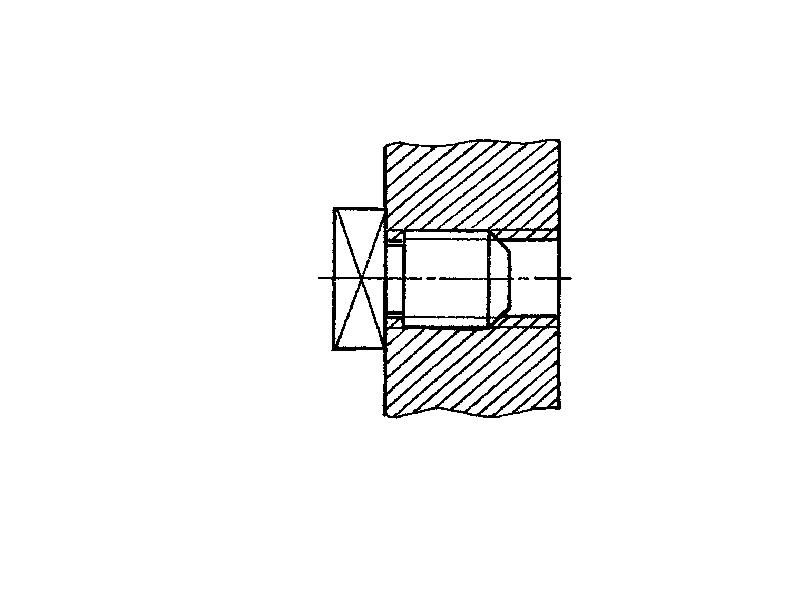

На разрезах резьбового соединения показывают только ту часть внутренней резьбы, которая не закрыта наружной

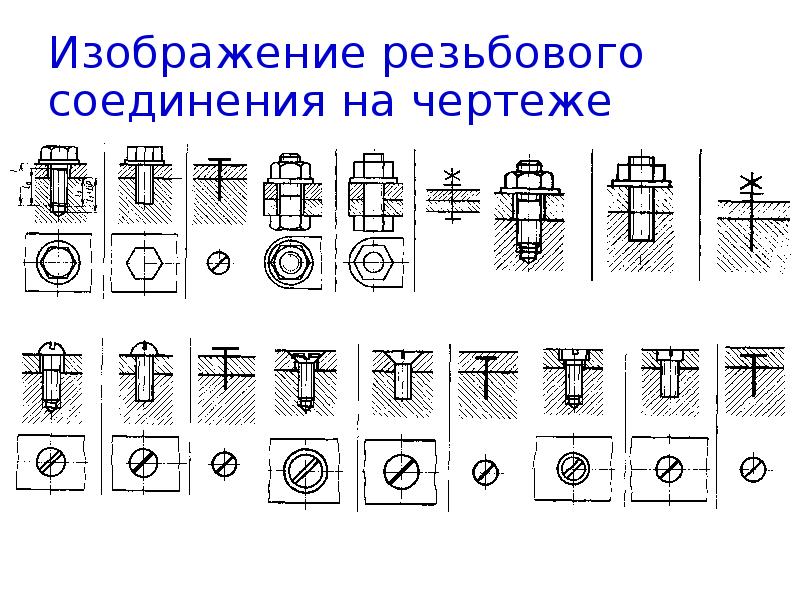

Слайд 17

Описание слайда:

Слайд 18

Описание слайда:

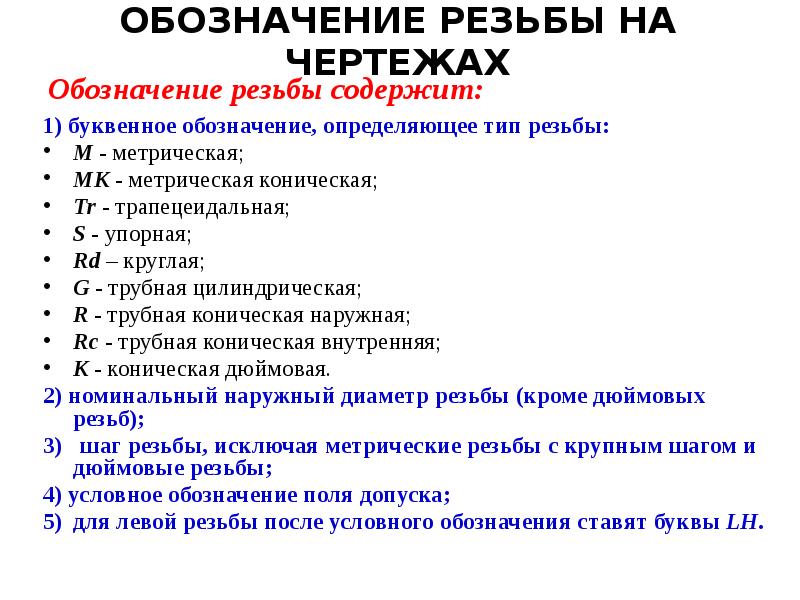

ОБОЗНАЧЕНИЕ РЕЗЬБЫ НА ЧЕРТЕЖАХ Обозначение резьбы содержит: 1) буквенное обозначение, определяющее тип резьбы: М - метрическая; МК - метрическая коническая; Тr - трапецеидальная; S - упорная; Rd – круглая; G - трубная цилиндрическая; R - трубная коническая наружная; Rс - трубная коническая внутренняя; К - коническая дюймовая. 2) номинальный наружный диаметр резьбы (кроме дюймовых резьб); 3) шаг резьбы, исключая метрические резьбы с крупным шагом и дюймовые резьбы; 4) условное обозначение поля допуска; 5) для левой резьбы после условного обозначения ставят буквы LH.

Слайд 19

Описание слайда:

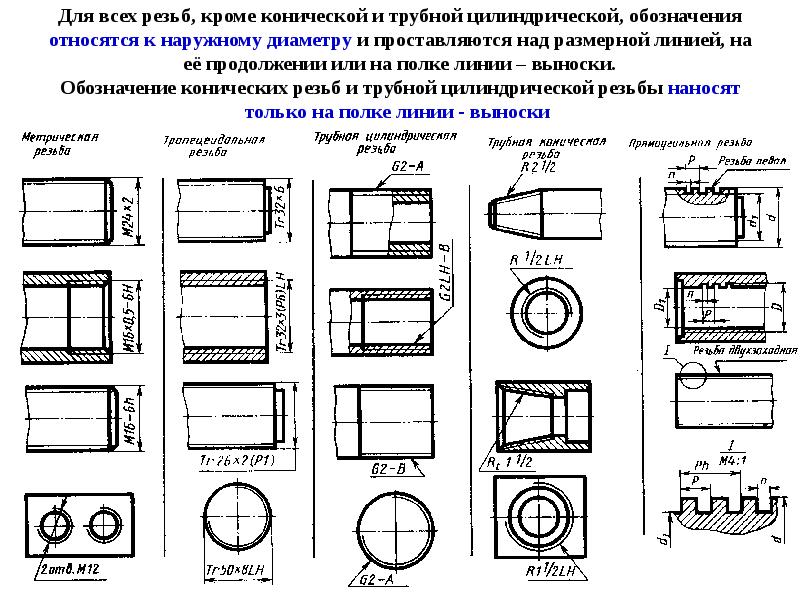

Для всех резьб, кроме конической и трубной цилиндрической, обозначения относятся к наружному диаметру и проставляются над размерной линией, на её продолжении или на полке линии – выноски. Обозначение конических резьб и трубной цилиндрической резьбы наносят только на полке линии - выноски
