Слайд 1

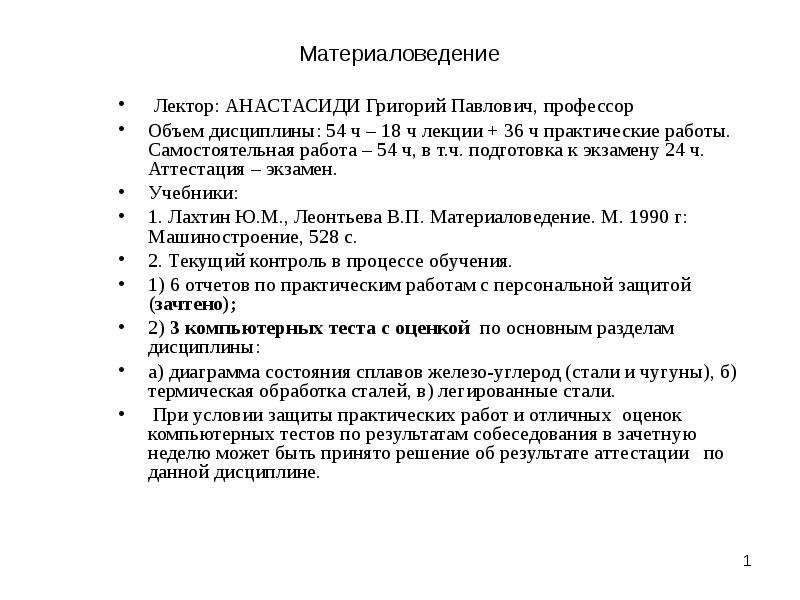

Материаловедение Лектор: АНАСТАСИДИ Григорий Павлович, профессор Объем дисциплины: 54 ч – 18 ч лекции + 36 ч практические работы. Самостоятельная...
Описание слайда:
Материаловедение Лектор: АНАСТАСИДИ Григорий Павлович, профессор Объем дисциплины: 54 ч – 18 ч лекции + 36 ч практические работы. Самостоятельная работа – 54 ч, в т.ч. подготовка к экзамену 24 ч. Аттестация – экзамен. Учебники: 1. Лахтин Ю.М., Леонтьева В.П. Материаловедение. М. 1990 г: Машиностроение, 528 с. 2. Текущий контроль в процессе обучения. 1) 6 отчетов по практическим работам с персональной защитой (зачтено); 2) 3 компьютерных теста с оценкой по основным разделам дисциплины: а) диаграмма состояния сплавов железо-углерод (стали и чугуны), б) термическая обработка сталей, в) легированные стали. При условии защиты практических работ и отличных оценок компьютерных тестов по результатам собеседования в зачетную неделю может быть принято решение об результате аттестации по данной дисциплине.

Слайд 2

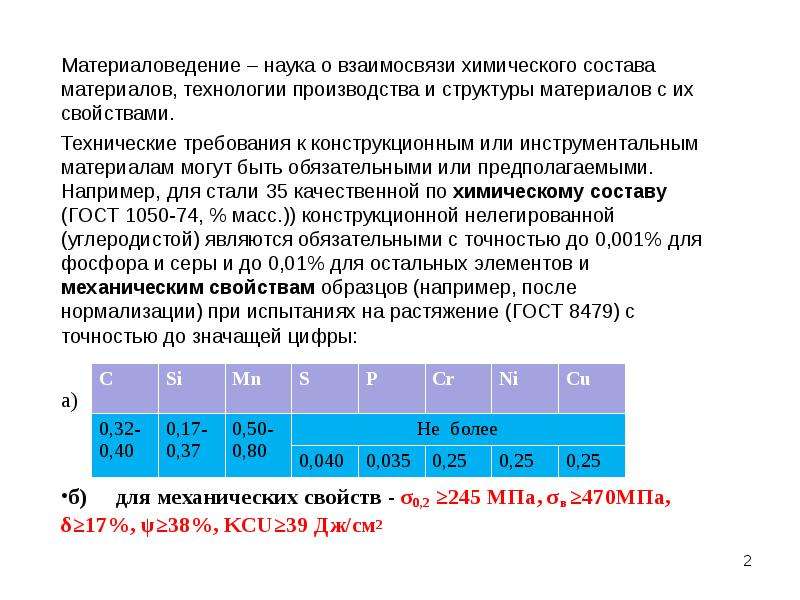

Материаловедение – наука о взаимосвязи химического состава материалов, технологии производства и структуры материалов с их свойствами....
Описание слайда:
Материаловедение – наука о взаимосвязи химического состава материалов, технологии производства и структуры материалов с их свойствами. Материаловедение – наука о взаимосвязи химического состава материалов, технологии производства и структуры материалов с их свойствами. Технические требования к конструкционным или инструментальным материалам могут быть обязательными или предполагаемыми. Например, для стали 35 качественной по химическому составу (ГОСТ 1050-74, % масс.)) конструкционной нелегированной (углеродистой) являются обязательными с точностью до 0,001% для фосфора и серы и до 0,01% для остальных элементов и механическим свойствам образцов (например, после нормализации) при испытаниях на растяжение (ГОСТ 8479) с точностью до значащей цифры: а) б) для механических свойств - σ0,2 ≥245 МПа, σв ≥470МПа, δ≥17%, ψ≥38%, KCU≥39 Дж/см2

Слайд 3

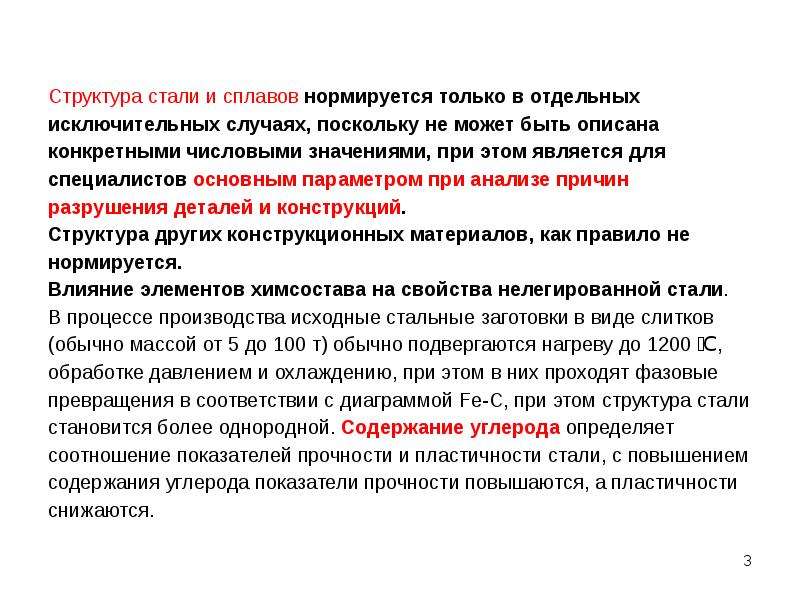

Структура стали и сплавов нормируется только в отдельных исключительных случаях, поскольку не может быть описана конкретными числовыми значениями,...
Описание слайда:
Структура стали и сплавов нормируется только в отдельных исключительных случаях, поскольку не может быть описана конкретными числовыми значениями, при этом является для специалистов основным параметром при анализе причин разрушения деталей и конструкций. Структура других конструкционных материалов, как правило не нормируется. Влияние элементов химсостава на свойства нелегированной стали. В процессе производства исходные стальные заготовки в виде слитков (обычно массой от 5 до 100 т) обычно подвергаются нагреву до 1200 ͦ С, обработке давлением и охлаждению, при этом в них проходят фазовые превращения в соответствии с диаграммой Fe-C, при этом структура стали становится более однородной. Содержание углерода определяет соотношение показателей прочности и пластичности стали, с повышением содержания углерода показатели прочности повышаются, а пластичности снижаются.

Слайд 4


Легирующие элементы в стали, включают кремний и марганец (при содержании условно более 0,8%) и др. Все легирующие элементы повышают прокаливаемость...
Описание слайда:
Легирующие элементы в стали, включают кремний и марганец (при содержании условно более 0,8%) и др. Все легирующие элементы повышают прокаливаемость стали – способность стали при закалке получать структуру мартенсита с высокой твердостью при данной толщине заготовки в ее центре. Кремний и марганец – технологические добавки, применяемые для обеспечения качества стали при выплавке, которая состоит из ряда последующих этапов (для электродуговой плавки): завалка стального лома и отходов стали данной марки, а также чугуна для обеспечения после расплавления содержания углерода на уровне Сср+(0,3-0,5)% (по химанализу) для обеспечения процесса окисления; окисление (обычно железной рудой) избыточного углерода и примесей (фосфор) с удалением продуктов окисления; предварительное раскисление (восстановление) кремнием с контролем содержания углерода в пределах марки Сверх-Снижн, окончательное раскисление марганцем по химанализу (удаление серы); нагрев расплава до 1600-1650 С, выпуск стали в ковш и разливка плавки.

Слайд 5


Материаловедение, слайд №5
Описание слайда:

Слайд 6


Материаловедение, слайд №6
Описание слайда:

Слайд 7

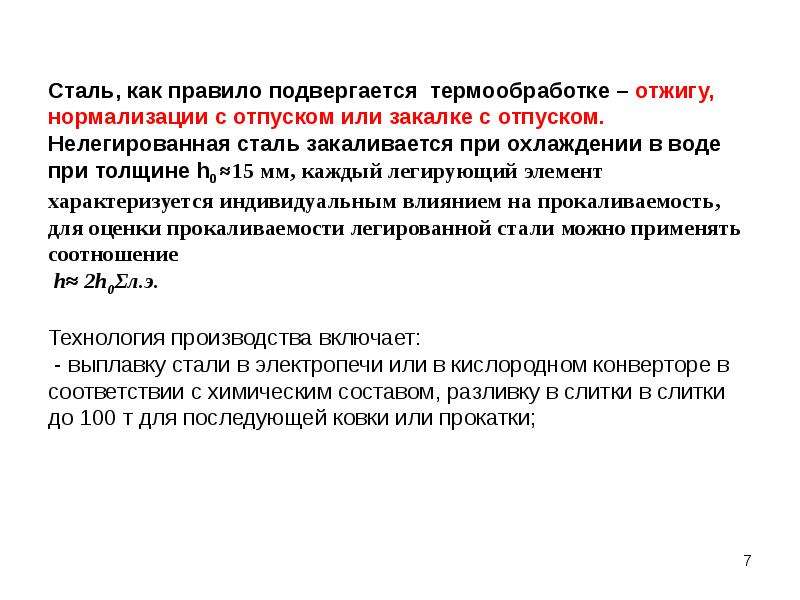

Сталь, как правило подвергается термообработке – отжигу, нормализации с отпуском или закалке с отпуском. Нелегированная сталь закаливается при...
Описание слайда:
Сталь, как правило подвергается термообработке – отжигу, нормализации с отпуском или закалке с отпуском. Нелегированная сталь закаливается при охлаждении в воде при толщине h0 ≈15 мм, каждый легирующий элемент характеризуется индивидуальным влиянием на прокаливаемость, для оценки прокаливаемости легированной стали можно применять соотношение h≈ 2h0Σл.э. Технология производства включает: - выплавку стали в электропечи или в кислородном конверторе в соответствии с химическим составом, разливку в слитки в слитки до 100 т для последующей ковки или прокатки;

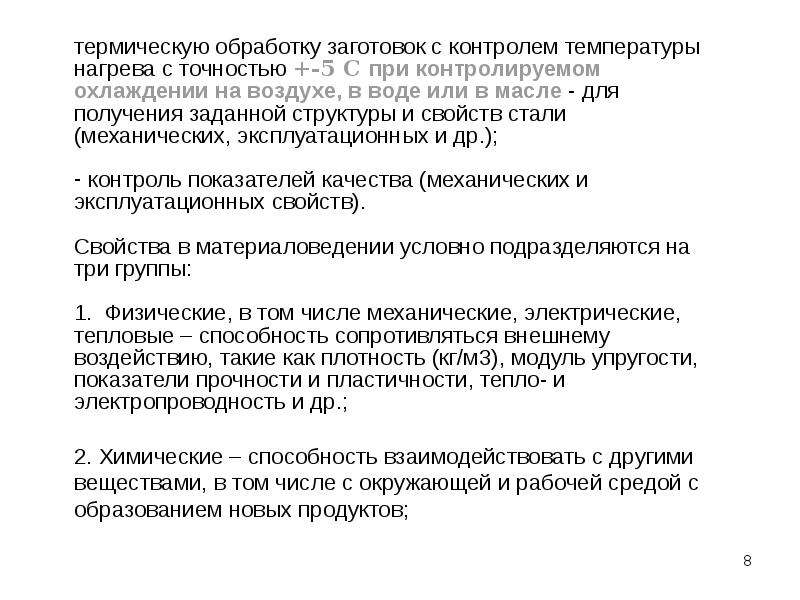

Слайд 8


Материаловедение, слайд №8
Описание слайда:

Слайд 9

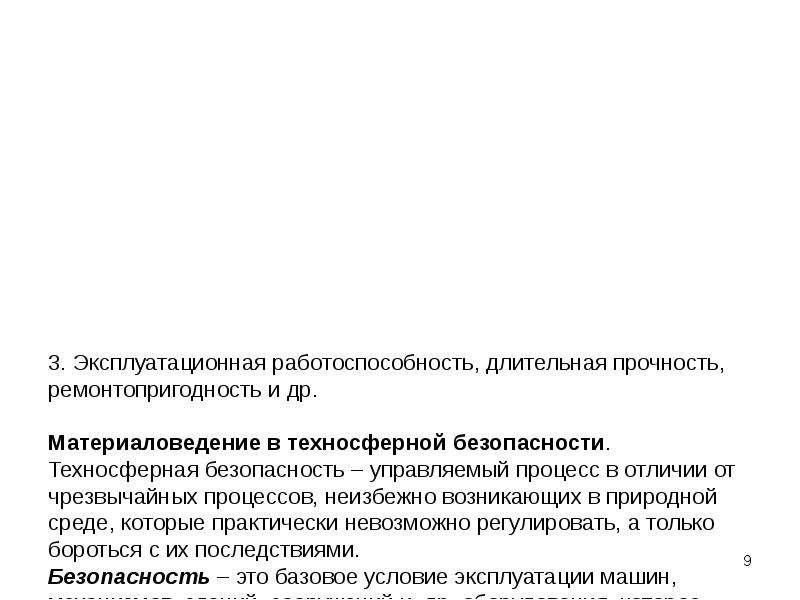

3. Эксплуатационная работоспособность, длительная прочность, ремонтопригодность и др. Материаловедение в техносферной безопасности. Техносферная...
Описание слайда:
3. Эксплуатационная работоспособность, длительная прочность, ремонтопригодность и др. Материаловедение в техносферной безопасности. Техносферная безопасность – управляемый процесс в отличии от чрезвычайных процессов, неизбежно возникающих в природной среде, которые практически невозможно регулировать, а только бороться с их последствиями. Безопасность – это базовое условие эксплуатации машин, механизмов, зданий, сооружений и др. оборудования, которое обеспечивается их общим жизненным циклом, состоящим из различных этапов: проектирование продукции, разработку технологии производства, систему обеспечения качества и приемки продукции, контроль и надзор за эксплуатацией, утилизацию после использования и др. Взаимосвязь основных составляющих жизненного цикла продукции приведена ниже

Слайд 10

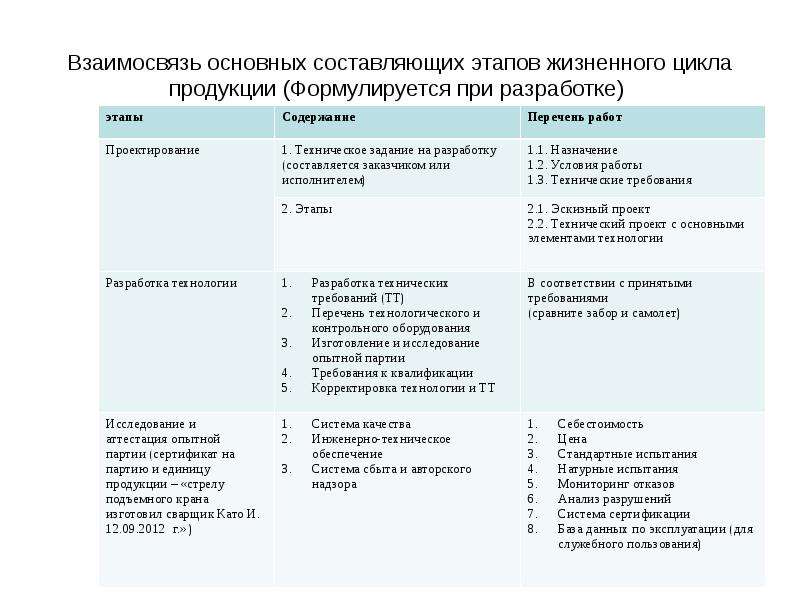

Взаимосвязь основных составляющих этапов жизненного цикла продукции (Формулируется при разработке)
Описание слайда:
Взаимосвязь основных составляющих этапов жизненного цикла продукции (Формулируется при разработке)

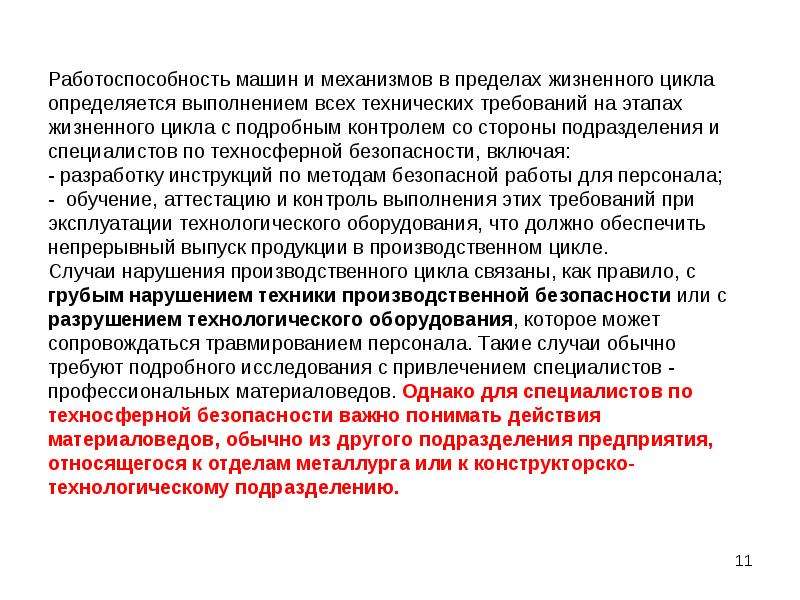

Слайд 11


Работоспособность машин и механизмов в пределах жизненного цикла определяется выполнением всех технических требований на этапах жизненного цикла с...
Описание слайда:
Работоспособность машин и механизмов в пределах жизненного цикла определяется выполнением всех технических требований на этапах жизненного цикла с подробным контролем со стороны подразделения и специалистов по техносферной безопасности, включая: - разработку инструкций по методам безопасной работы для персонала; - обучение, аттестацию и контроль выполнения этих требований при эксплуатации технологического оборудования, что должно обеспечить непрерывный выпуск продукции в производственном цикле. Случаи нарушения производственного цикла связаны, как правило, с грубым нарушением техники производственной безопасности или с разрушением технологического оборудования, которое может сопровождаться травмированием персонала. Такие случаи обычно требуют подробного исследования с привлечением специалистов - профессиональных материаловедов. Однако для специалистов по техносферной безопасности важно понимать действия материаловедов, обычно из другого подразделения предприятия, относящегося к отделам металлурга или к конструкторско-технологическому подразделению.

Слайд 12

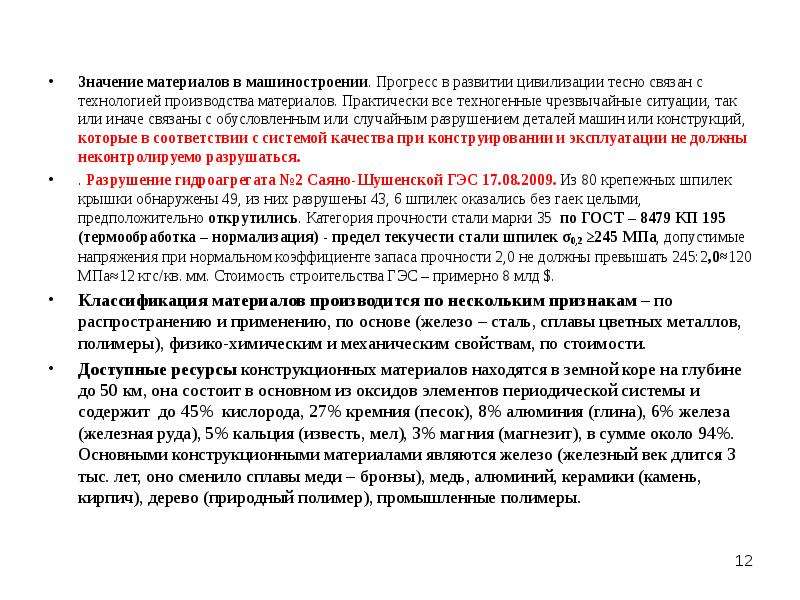

Значение материалов в машиностроении. Прогресс в развитии цивилизации тесно связан с технологией производства материалов. Практически все техногенные...
Описание слайда:
Значение материалов в машиностроении. Прогресс в развитии цивилизации тесно связан с технологией производства материалов. Практически все техногенные чрезвычайные ситуации, так или иначе связаны с обусловленным или случайным разрушением деталей машин или конструкций, которые в соответствии с системой качества при конструировании и эксплуатации не должны неконтролируемо разрушаться. Значение материалов в машиностроении. Прогресс в развитии цивилизации тесно связан с технологией производства материалов. Практически все техногенные чрезвычайные ситуации, так или иначе связаны с обусловленным или случайным разрушением деталей машин или конструкций, которые в соответствии с системой качества при конструировании и эксплуатации не должны неконтролируемо разрушаться. . Разрушение гидроагрегата №2 Саяно-Шушенской ГЭС 17.08.2009. Из 80 крепежных шпилек крышки обнаружены 49, из них разрушены 43, 6 шпилек оказались без гаек целыми, предположительно открутились. Категория прочности стали марки 35 по ГОСТ – 8479 КП 195 (термообработка – нормализация) - предел текучести стали шпилек σ0,2 ≥245 МПа, допустимые напряжения при нормальном коэффициенте запаса прочности 2,0 не должны превышать 245:2,0≈120 МПа≈12 кгс/кв. мм. Стоимость строительства ГЭС – примерно 8 млд $. Классификация материалов производится по нескольким признакам – по распространению и применению, по основе (железо – сталь, сплавы цветных металлов, полимеры), физико-химическим и механическим свойствам, по стоимости. Доступные ресурсы конструкционных материалов находятся в земной коре на глубине до 50 км, она состоит в основном из оксидов элементов периодической системы и содержит до 45% кислорода, 27% кремния (песок), 8% алюминия (глина), 6% железа (железная руда), 5% кальция (известь, мел), 3% магния (магнезит), в сумме около 94%. Основными конструкционными материалами являются железо (железный век длится 3 тыс. лет, оно сменило сплавы меди – бронзы), медь, алюминий, керамики (камень, кирпич), дерево (природный полимер), промышленные полимеры.

Слайд 13


Диаграмма Fe-C
Описание слайда:
Диаграмма Fe-C

Слайд 14

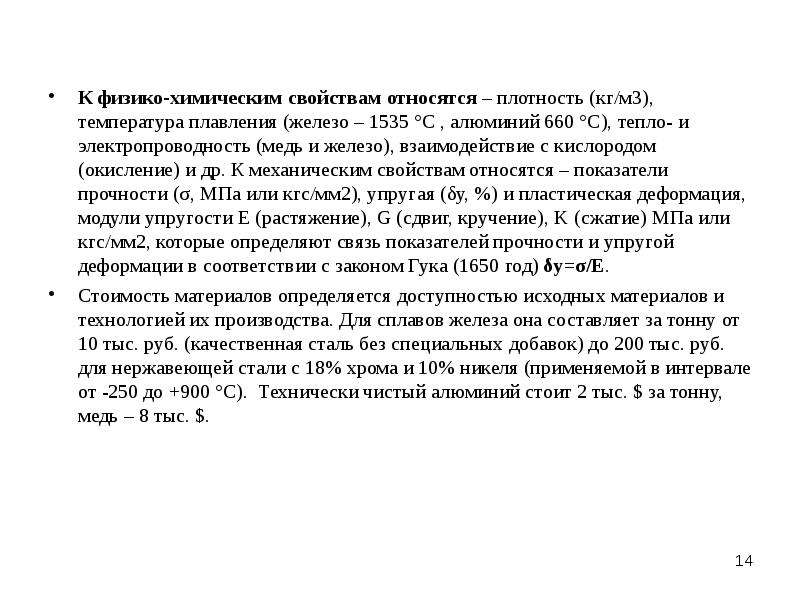

К физико-химическим свойствам относятся – плотность (кг/м3), температура плавления (железо – 1535 °С , алюминий 660 °С), тепло- и электропроводность...
Описание слайда:
К физико-химическим свойствам относятся – плотность (кг/м3), температура плавления (железо – 1535 °С , алюминий 660 °С), тепло- и электропроводность (медь и железо), взаимодействие с кислородом (окисление) и др. К механическим свойствам относятся – показатели прочности (σ, МПа или кгс/мм2), упругая (δу, %) и пластическая деформация, модули упругости Е (растяжение), G (сдвиг, кручение), K (сжатие) МПа или кгс/мм2, которые определяют связь показателей прочности и упругой деформации в соответствии с законом Гука (1650 год) δу=σ/Е. К физико-химическим свойствам относятся – плотность (кг/м3), температура плавления (железо – 1535 °С , алюминий 660 °С), тепло- и электропроводность (медь и железо), взаимодействие с кислородом (окисление) и др. К механическим свойствам относятся – показатели прочности (σ, МПа или кгс/мм2), упругая (δу, %) и пластическая деформация, модули упругости Е (растяжение), G (сдвиг, кручение), K (сжатие) МПа или кгс/мм2, которые определяют связь показателей прочности и упругой деформации в соответствии с законом Гука (1650 год) δу=σ/Е. Стоимость материалов определяется доступностью исходных материалов и технологией их производства. Для сплавов железа она составляет за тонну от 10 тыс. руб. (качественная сталь без специальных добавок) до 200 тыс. руб. для нержавеющей стали с 18% хрома и 10% никеля (применяемой в интервале от -250 до +900 °С). Технически чистый алюминий стоит 2 тыс. $ за тонну, медь – 8 тыс. $.

Слайд 15

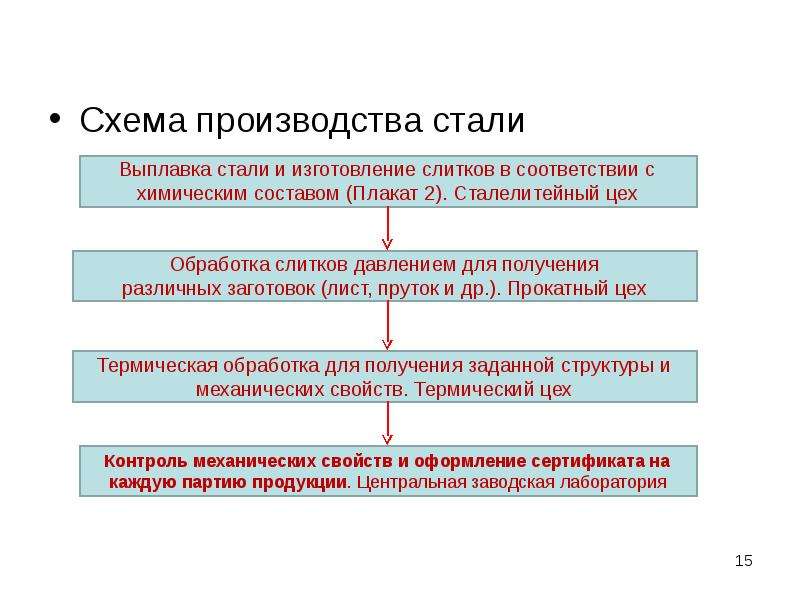

Схема производства стали Схема производства стали
Описание слайда:
Схема производства стали Схема производства стали

Слайд 16

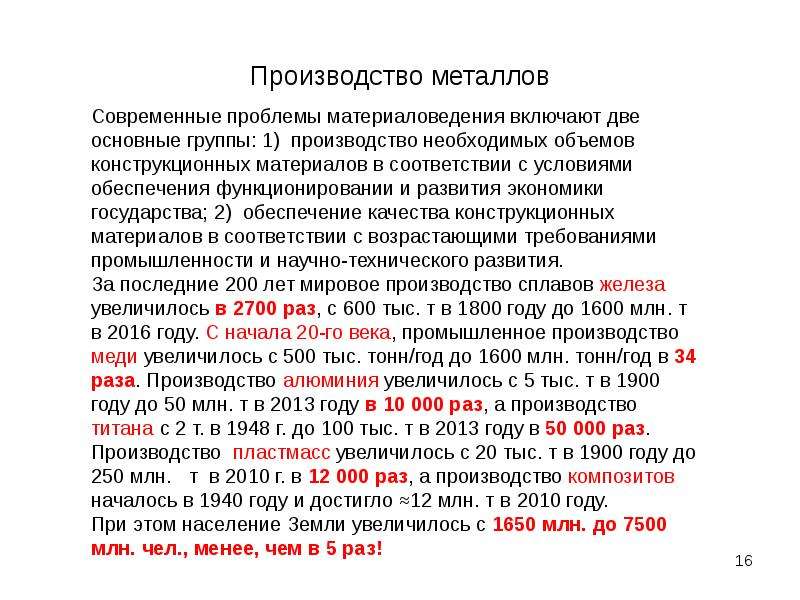

Производство металлов
Описание слайда:
Производство металлов

Слайд 17

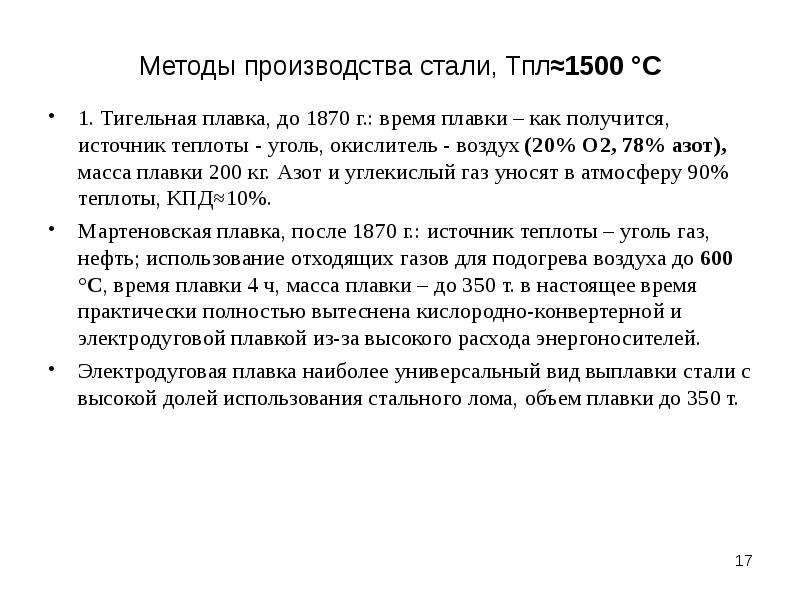

Методы производства стали, Тпл≈1500 °С 1. Тигельная плавка, до 1870 г.: время плавки – как получится, источник теплоты - уголь, окислитель - воздух...
Описание слайда:
Методы производства стали, Тпл≈1500 °С 1. Тигельная плавка, до 1870 г.: время плавки – как получится, источник теплоты - уголь, окислитель - воздух (20% О2, 78% азот), масса плавки 200 кг. Азот и углекислый газ уносят в атмосферу 90% теплоты, КПД≈10%. Мартеновская плавка, после 1870 г.: источник теплоты – уголь газ, нефть; использование отходящих газов для подогрева воздуха до 600 °С, время плавки 4 ч, масса плавки – до 350 т. в настоящее время практически полностью вытеснена кислородно-конвертерной и электродуговой плавкой из-за высокого расхода энергоносителей. Электродуговая плавка наиболее универсальный вид выплавки стали с высокой долей использования стального лома, объем плавки до 350 т.

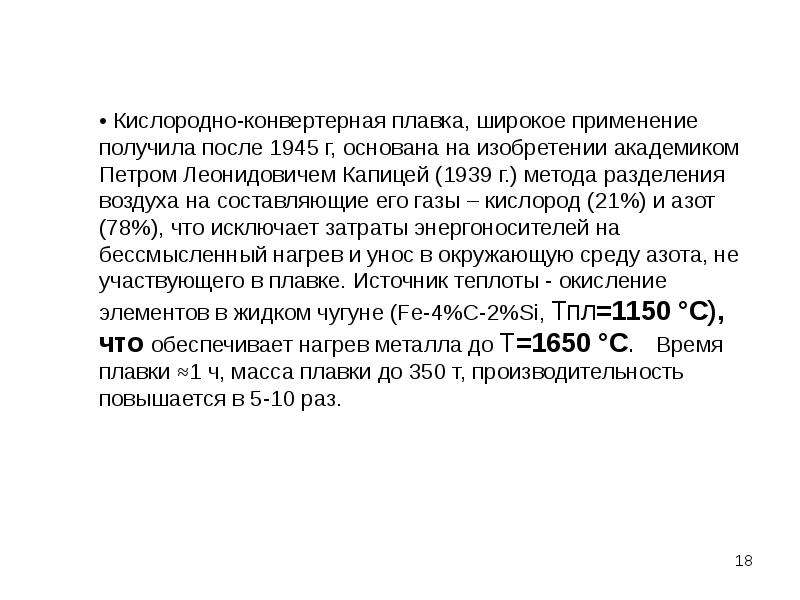

Слайд 18


Материаловедение, слайд №18
Описание слайда:

Слайд 19

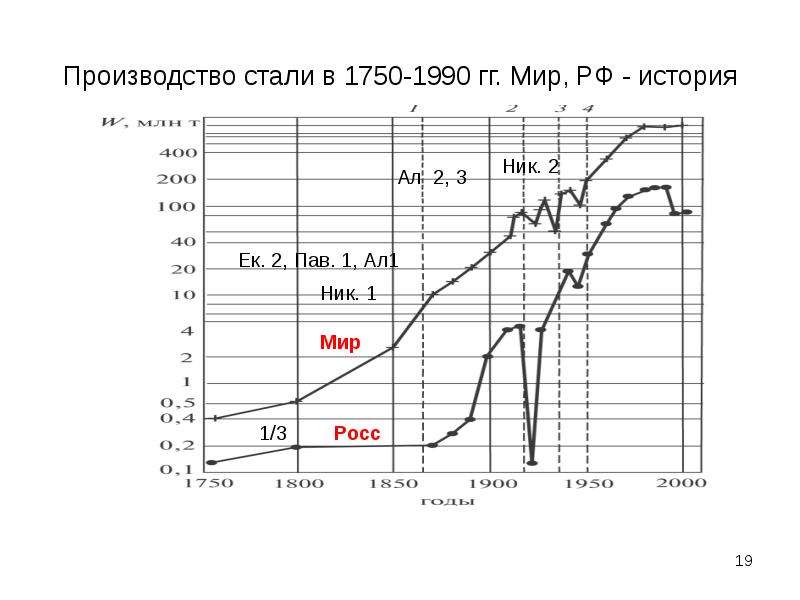

Производство стали в 1750-1990 гг. Мир, РФ - история
Описание слайда:
Производство стали в 1750-1990 гг. Мир, РФ - история

Слайд 20

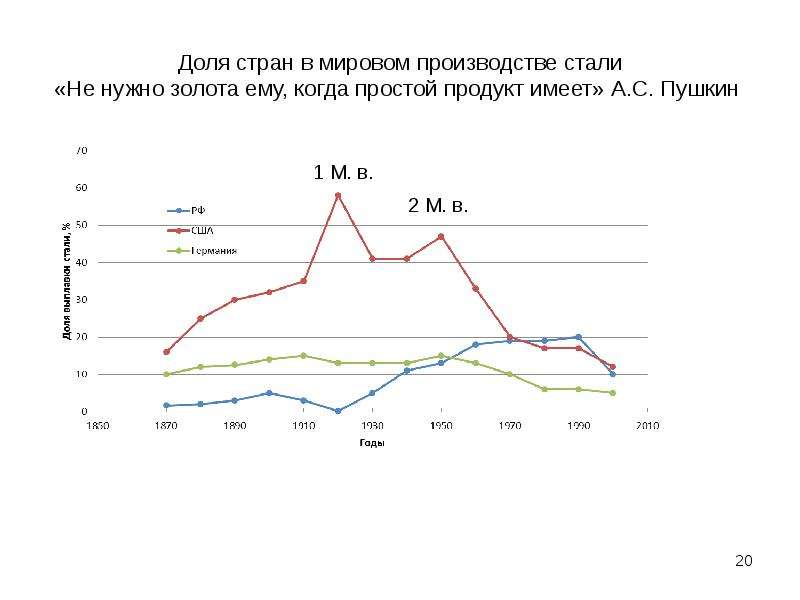

Доля стран в мировом производстве стали «Не нужно золота ему, когда простой продукт имеет» А.С. Пушкин
Описание слайда:
Доля стран в мировом производстве стали «Не нужно золота ему, когда простой продукт имеет» А.С. Пушкин

Слайд 21

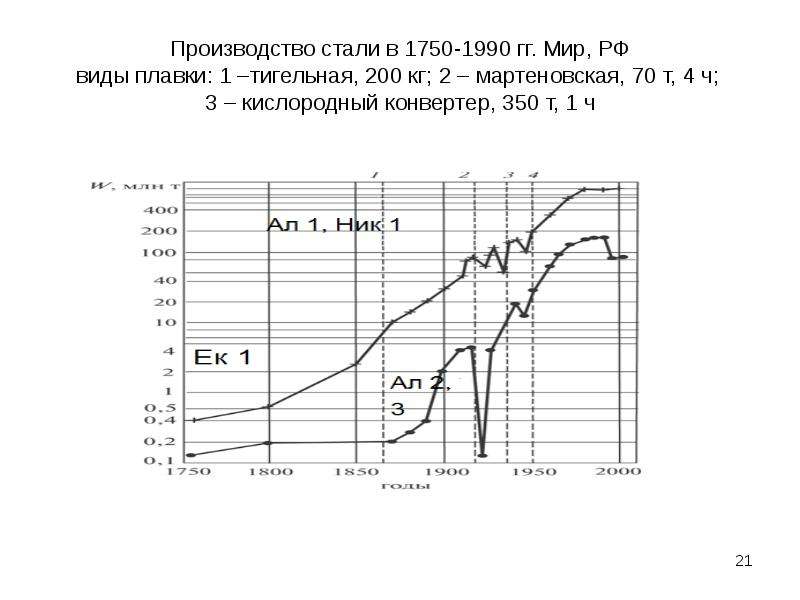

Производство стали в 1750-1990 гг. Мир, РФ виды плавки: 1 –тигельная, 200 кг; 2 – мартеновская, 70 т, 4 ч; 3 – кислородный конвертер, 350 т, 1 ч
Описание слайда:
Производство стали в 1750-1990 гг. Мир, РФ виды плавки: 1 –тигельная, 200 кг; 2 – мартеновская, 70 т, 4 ч; 3 – кислородный конвертер, 350 т, 1 ч

Слайд 22

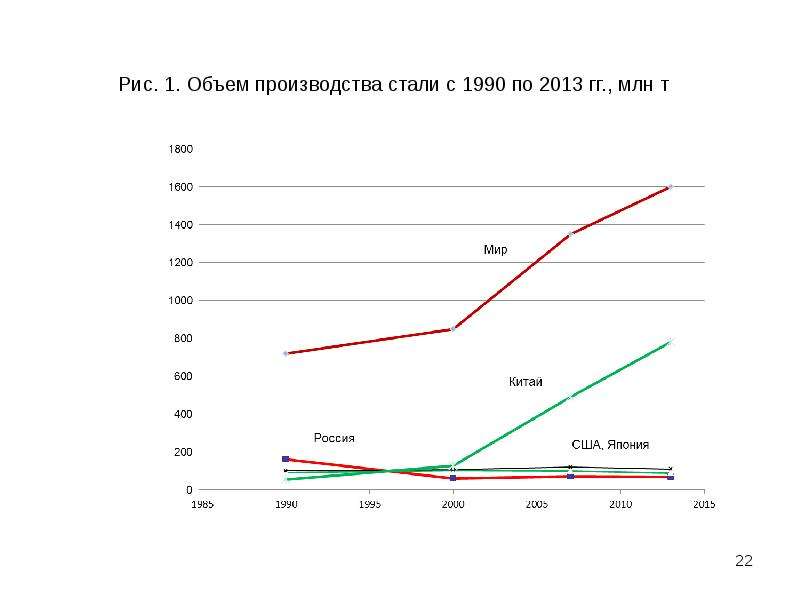

Материаловедение, слайд №22
Описание слайда:

Слайд 23

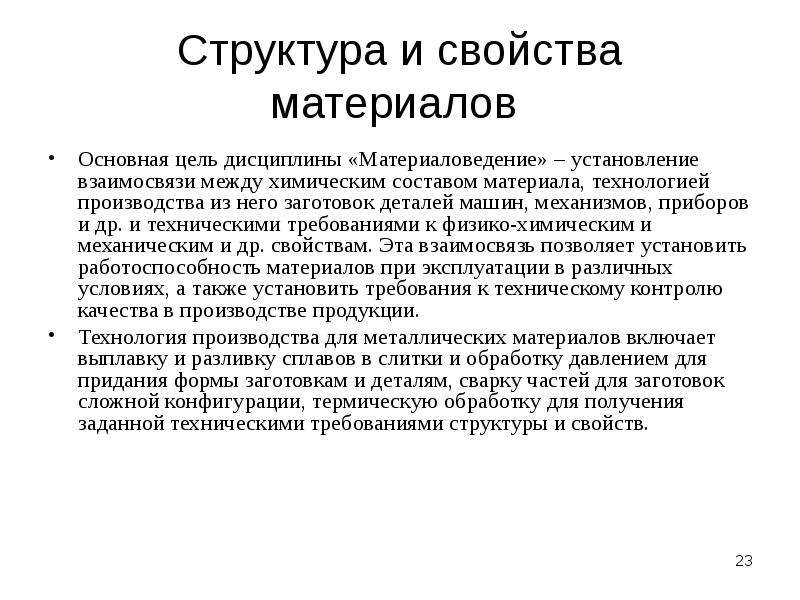

Структура и свойства материалов Основная цель дисциплины «Материаловедение» – установление взаимосвязи между химическим составом материала,...
Описание слайда:
Структура и свойства материалов Основная цель дисциплины «Материаловедение» – установление взаимосвязи между химическим составом материала, технологией производства из него заготовок деталей машин, механизмов, приборов и др. и техническими требованиями к физико-химическим и механическим и др. свойствам. Эта взаимосвязь позволяет установить работоспособность материалов при эксплуатации в различных условиях, а также установить требования к техническому контролю качества в производстве продукции. Технология производства для металлических материалов включает выплавку и разливку сплавов в слитки и обработку давлением для придания формы заготовкам и деталям, сварку частей для заготовок сложной конфигурации, термическую обработку для получения заданной техническими требованиями структуры и свойств.

Слайд 24

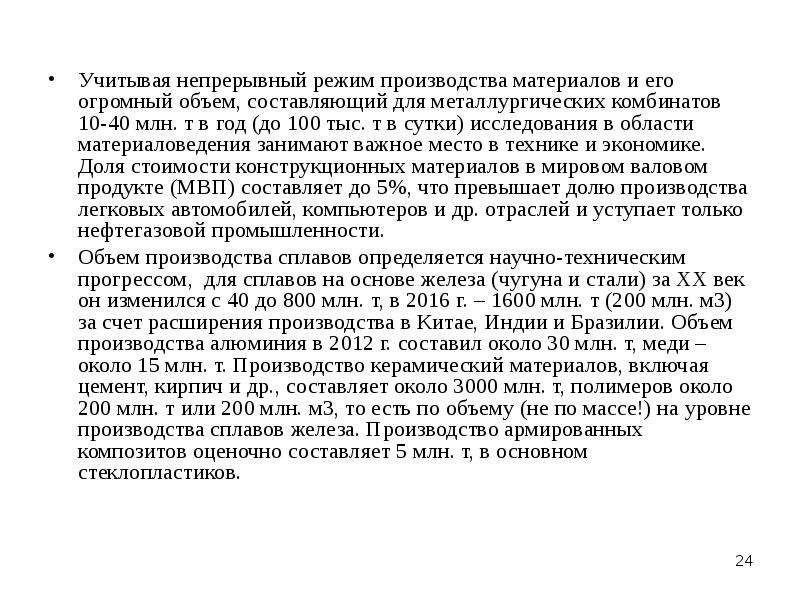

Учитывая непрерывный режим производства материалов и его огромный объем, составляющий для металлургических комбинатов 10-40 млн. т в год (до 100 тыс....
Описание слайда:
Учитывая непрерывный режим производства материалов и его огромный объем, составляющий для металлургических комбинатов 10-40 млн. т в год (до 100 тыс. т в сутки) исследования в области материаловедения занимают важное место в технике и экономике. Доля стоимости конструкционных материалов в мировом валовом продукте (МВП) составляет до 5%, что превышает долю производства легковых автомобилей, компьютеров и др. отраслей и уступает только нефтегазовой промышленности. Учитывая непрерывный режим производства материалов и его огромный объем, составляющий для металлургических комбинатов 10-40 млн. т в год (до 100 тыс. т в сутки) исследования в области материаловедения занимают важное место в технике и экономике. Доля стоимости конструкционных материалов в мировом валовом продукте (МВП) составляет до 5%, что превышает долю производства легковых автомобилей, компьютеров и др. отраслей и уступает только нефтегазовой промышленности. Объем производства сплавов определяется научно-техническим прогрессом, для сплавов на основе железа (чугуна и стали) за ХХ век он изменился с 40 до 800 млн. т, в 2016 г. – 1600 млн. т (200 млн. м3) за счет расширения производства в Китае, Индии и Бразилии. Объем производства алюминия в 2012 г. составил около 30 млн. т, меди – около 15 млн. т. Производство керамический материалов, включая цемент, кирпич и др., составляет около 3000 млн. т, полимеров около 200 млн. т или 200 млн. м3, то есть по объему (не по массе!) на уровне производства сплавов железа. Производство армированных композитов оценочно составляет 5 млн. т, в основном стеклопластиков.

Слайд 25

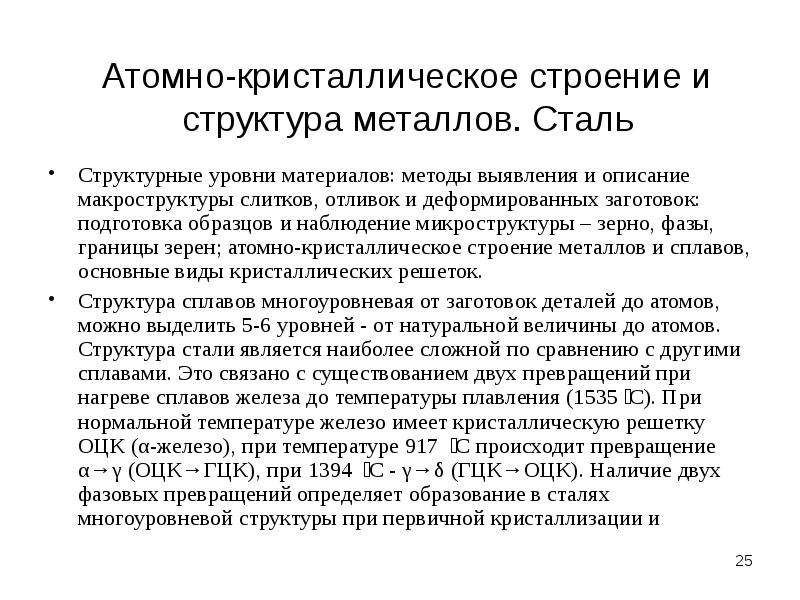

Атомно-кристаллическое строение и структура металлов. Сталь Структурные уровни материалов: методы выявления и описание макроструктуры слитков,...
Описание слайда:
Атомно-кристаллическое строение и структура металлов. Сталь Структурные уровни материалов: методы выявления и описание макроструктуры слитков, отливок и деформированных заготовок: подготовка образцов и наблюдение микроструктуры – зерно, фазы, границы зерен; атомно-кристаллическое строение металлов и сплавов, основные виды кристаллических решеток. Структура сплавов многоуровневая от заготовок деталей до атомов, можно выделить 5-6 уровней - от натуральной величины до атомов. Структура стали является наиболее сложной по сравнению с другими сплавами. Это связано с существованием двух превращений при нагреве сплавов железа до температуры плавления (1535 ͦ С). При нормальной температуре железо имеет кристаллическую решетку ОЦК (α-железо), при температуре 917 ͦ С происходит превращение α→γ (ОЦК→ГЦК), при 1394 ͦ С - γ→δ (ГЦК→ОЦК). Наличие двух фазовых превращений определяет образование в сталях многоуровневой структуры при первичной кристаллизации и

Слайд 26

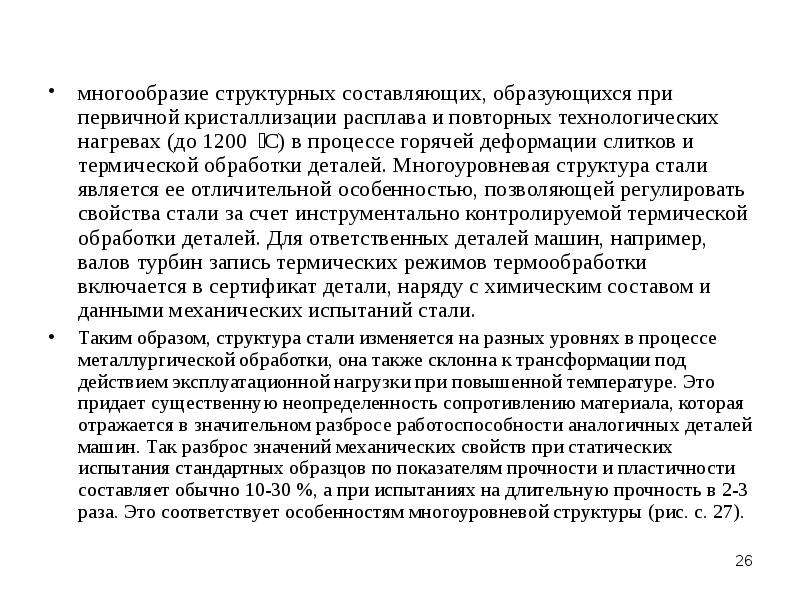

многообразие структурных составляющих, образующихся при первичной кристаллизации расплава и повторных технологических нагревах (до 1200 ͦ С) в...
Описание слайда:
многообразие структурных составляющих, образующихся при первичной кристаллизации расплава и повторных технологических нагревах (до 1200 ͦ С) в процессе горячей деформации слитков и термической обработки деталей. Многоуровневая структура стали является ее отличительной особенностью, позволяющей регулировать свойства стали за счет инструментально контролируемой термической обработки деталей. Для ответственных деталей машин, например, валов турбин запись термических режимов термообработки включается в сертификат детали, наряду с химическим составом и данными механических испытаний стали. многообразие структурных составляющих, образующихся при первичной кристаллизации расплава и повторных технологических нагревах (до 1200 ͦ С) в процессе горячей деформации слитков и термической обработки деталей. Многоуровневая структура стали является ее отличительной особенностью, позволяющей регулировать свойства стали за счет инструментально контролируемой термической обработки деталей. Для ответственных деталей машин, например, валов турбин запись термических режимов термообработки включается в сертификат детали, наряду с химическим составом и данными механических испытаний стали. Таким образом, структура стали изменяется на разных уровнях в процессе металлургической обработки, она также склонна к трансформации под действием эксплуатационной нагрузки при повышенной температуре. Это придает существенную неопределенность сопротивлению материала, которая отражается в значительном разбросе работоспособности аналогичных деталей машин. Так разброс значений механических свойств при статических испытания стандартных образцов по показателям прочности и пластичности составляет обычно 10-30 %, а при испытаниях на длительную прочность в 2-3 раза. Это соответствует особенностям многоуровневой структуры (рис. с. 27).

Слайд 27


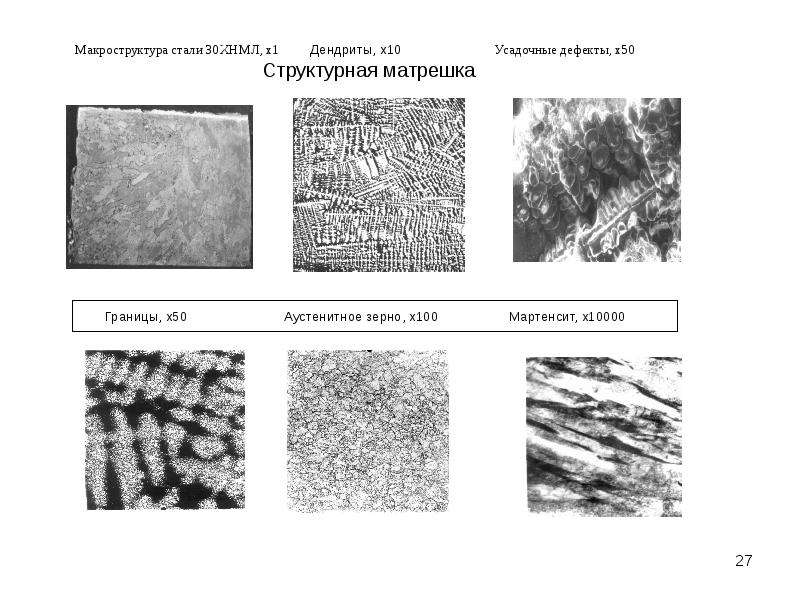

Материаловедение, слайд №27
Описание слайда:

Слайд 28


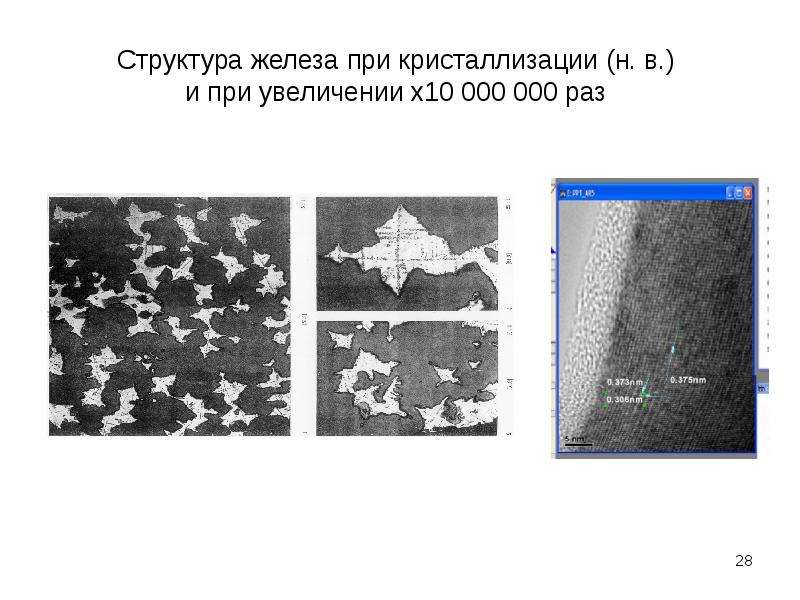

Структура железа при кристаллизации (н. в.) и при увеличении х10 000 000 раз
Описание слайда:
Структура железа при кристаллизации (н. в.) и при увеличении х10 000 000 раз

Слайд 29

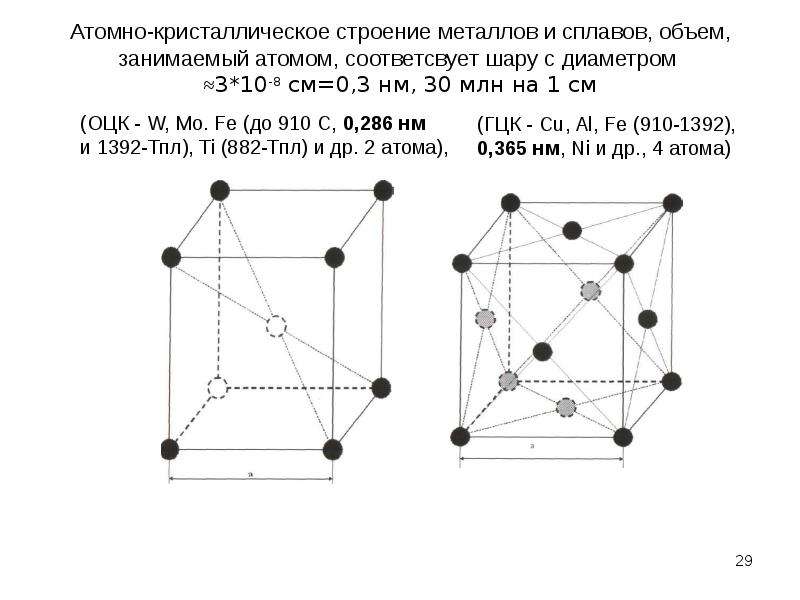

Атомно-кристаллическое строение металлов и сплавов, объем, занимаемый атомом, соответсвует шару с диаметром ≈3*10-8 см=0,3 нм, 30 млн на 1 см
Описание слайда:
Атомно-кристаллическое строение металлов и сплавов, объем, занимаемый атомом, соответсвует шару с диаметром ≈3*10-8 см=0,3 нм, 30 млн на 1 см

Слайд 30

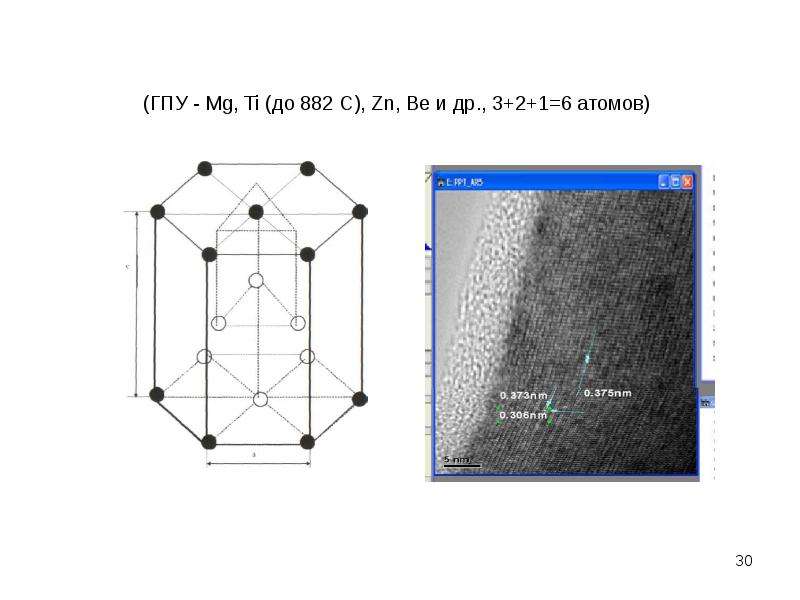

Материаловедение, слайд №30
Описание слайда:

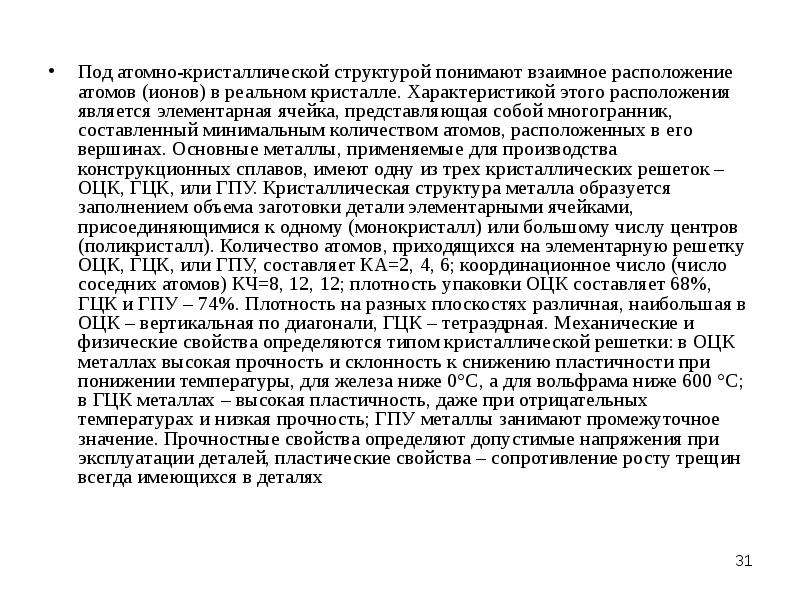

Слайд 31


Под атомно-кристаллической структурой понимают взаимное расположение атомов (ионов) в реальном кристалле. Характеристикой этого расположения является...
Описание слайда:
Под атомно-кристаллической структурой понимают взаимное расположение атомов (ионов) в реальном кристалле. Характеристикой этого расположения является элементарная ячейка, представляющая собой многогранник, составленный минимальным количеством атомов, расположенных в его вершинах. Основные металлы, применяемые для производства конструкционных сплавов, имеют одну из трех кристаллических решеток – ОЦК, ГЦК, или ГПУ. Кристаллическая структура металла образуется заполнением объема заготовки детали элементарными ячейками, присоединяющимися к одному (монокристалл) или большому числу центров (поликристалл). Количество атомов, приходящихся на элементарную решетку ОЦК, ГЦК, или ГПУ, составляет КА=2, 4, 6; координационное число (число соседних атомов) КЧ=8, 12, 12; плотность упаковки ОЦК составляет 68%, ГЦК и ГПУ – 74%. Плотность на разных плоскостях различная, наибольшая в ОЦК – вертикальная по диагонали, ГЦК – тетраэдрная. Механические и физические свойства определяются типом кристаллической решетки: в ОЦК металлах высокая прочность и склонность к снижению пластичности при понижении температуры, для железа ниже 0°С, а для вольфрама ниже 600 °С; в ГЦК металлах – высокая пластичность, даже при отрицательных температурах и низкая прочность; ГПУ металлы занимают промежуточное значение. Прочностные свойства определяют допустимые напряжения при эксплуатации деталей, пластические свойства – сопротивление росту трещин всегда имеющихся в деталях Под атомно-кристаллической структурой понимают взаимное расположение атомов (ионов) в реальном кристалле. Характеристикой этого расположения является элементарная ячейка, представляющая собой многогранник, составленный минимальным количеством атомов, расположенных в его вершинах. Основные металлы, применяемые для производства конструкционных сплавов, имеют одну из трех кристаллических решеток – ОЦК, ГЦК, или ГПУ. Кристаллическая структура металла образуется заполнением объема заготовки детали элементарными ячейками, присоединяющимися к одному (монокристалл) или большому числу центров (поликристалл). Количество атомов, приходящихся на элементарную решетку ОЦК, ГЦК, или ГПУ, составляет КА=2, 4, 6; координационное число (число соседних атомов) КЧ=8, 12, 12; плотность упаковки ОЦК составляет 68%, ГЦК и ГПУ – 74%. Плотность на разных плоскостях различная, наибольшая в ОЦК – вертикальная по диагонали, ГЦК – тетраэдрная. Механические и физические свойства определяются типом кристаллической решетки: в ОЦК металлах высокая прочность и склонность к снижению пластичности при понижении температуры, для железа ниже 0°С, а для вольфрама ниже 600 °С; в ГЦК металлах – высокая пластичность, даже при отрицательных температурах и низкая прочность; ГПУ металлы занимают промежуточное значение. Прочностные свойства определяют допустимые напряжения при эксплуатации деталей, пластические свойства – сопротивление росту трещин всегда имеющихся в деталях

Слайд 32

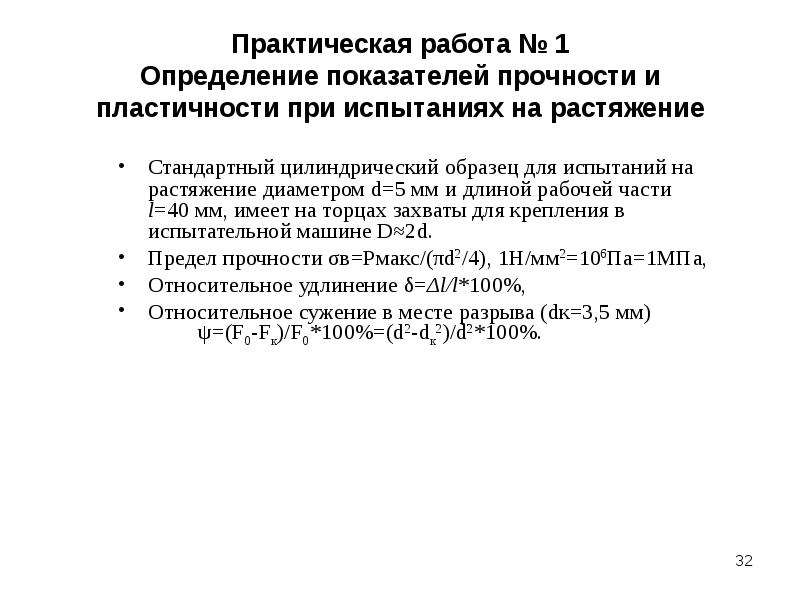

Практическая работа № 1 Определение показателей прочности и пластичности при испытаниях на растяжение
Описание слайда:
Практическая работа № 1 Определение показателей прочности и пластичности при испытаниях на растяжение

Слайд 33


Испытания образцов на растяжение (цилиндр, 5х40 мм с захватами), σу – предел упругости, δ=Δl/l*100%, ψ=(F0-F)/F0*100%
Описание слайда:
Испытания образцов на растяжение (цилиндр, 5х40 мм с захватами), σу – предел упругости, δ=Δl/l*100%, ψ=(F0-F)/F0*100%

Слайд 34


Диаграмма растяжения цилиндрического образца
Описание слайда:
Диаграмма растяжения цилиндрического образца

Слайд 35


Материаловедение, слайд №35
Описание слайда:

Слайд 36


Материаловедение, слайд №36
Описание слайда:

Слайд 37


Испытания на ударный изгиб
Описание слайда:
Испытания на ударный изгиб

Слайд 38


Схема испытания для определения ударной вязкости. Образец 10х10х50 мм с надрезом: круглым (KCU), острым КCV) и с трещиной (KCT)
Описание слайда:
Схема испытания для определения ударной вязкости. Образец 10х10х50 мм с надрезом: круглым (KCU), острым КCV) и с трещиной (KCT)

Слайд 39


Взаимосвязь показателей прочности и пластичности
Описание слайда:
Взаимосвязь показателей прочности и пластичности

Слайд 40

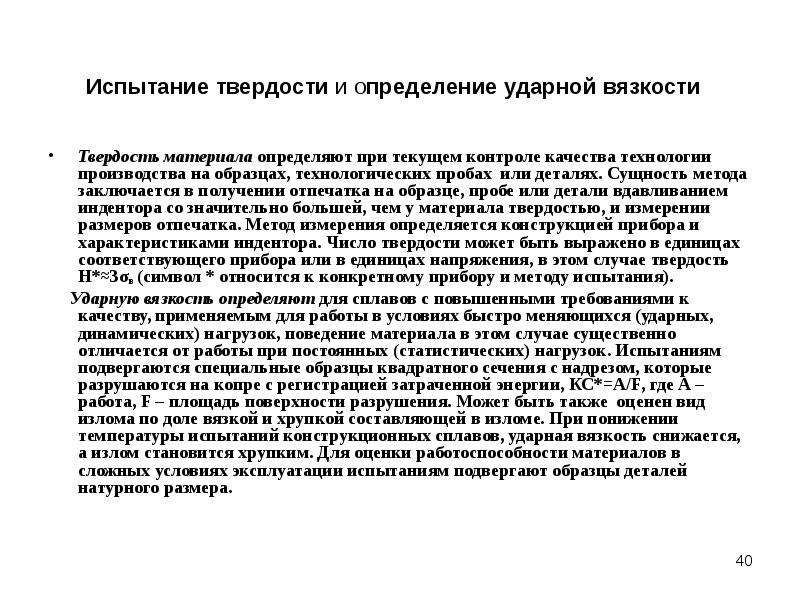

Испытание твердости и определение ударной вязкости Твердость материала определяют при текущем контроле качества технологии производства на образцах,...
Описание слайда:
Испытание твердости и определение ударной вязкости Твердость материала определяют при текущем контроле качества технологии производства на образцах, технологических пробах или деталях. Сущность метода заключается в получении отпечатка на образце, пробе или детали вдавливанием индентора со значительно большей, чем у материала твердостью, и измерении размеров отпечатка. Метод измерения определяется конструкцией прибора и характеристиками индентора. Число твердости может быть выражено в единицах соответствующего прибора или в единицах напряжения, в этом случае твердость Н*≈3σв (символ * относится к конкретному прибору и методу испытания). Ударную вязкость определяют для сплавов с повышенными требованиями к качеству, применяемым для работы в условиях быстро меняющихся (ударных, динамических) нагрузок, поведение материала в этом случае существенно отличается от работы при постоянных (статистических) нагрузок. Испытаниям подвергаются специальные образцы квадратного сечения с надрезом, которые разрушаются на копре с регистрацией затраченной энергии, КС*=А/F, где А – работа, F – площадь поверхности разрушения. Может быть также оценен вид излома по доле вязкой и хрупкой составляющей в изломе. При понижении температуры испытаний конструкционных сплавов, ударная вязкость снижается, а излом становится хрупким. Для оценки работоспособности материалов в сложных условиях эксплуатации испытаниям подвергают образцы деталей натурного размера.

Слайд 41

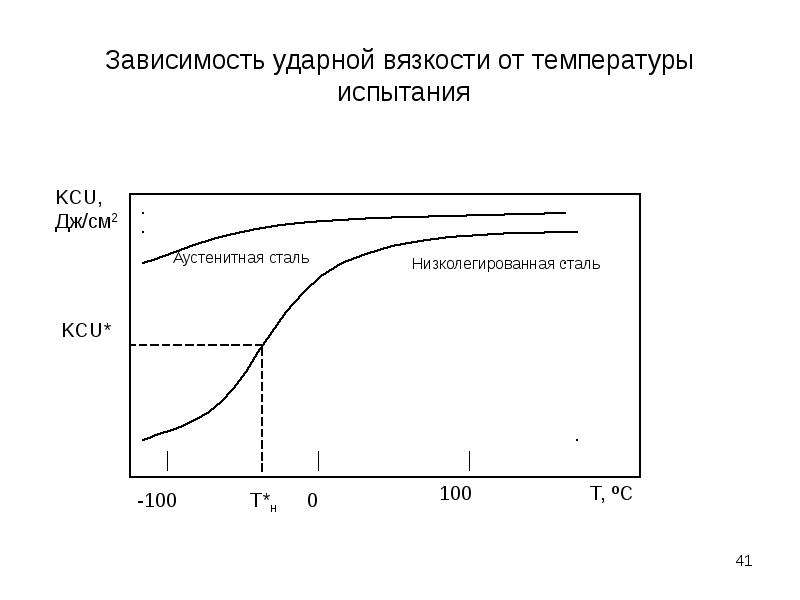

Зависимость ударной вязкости от температуры испытания
Описание слайда:
Зависимость ударной вязкости от температуры испытания

Слайд 42

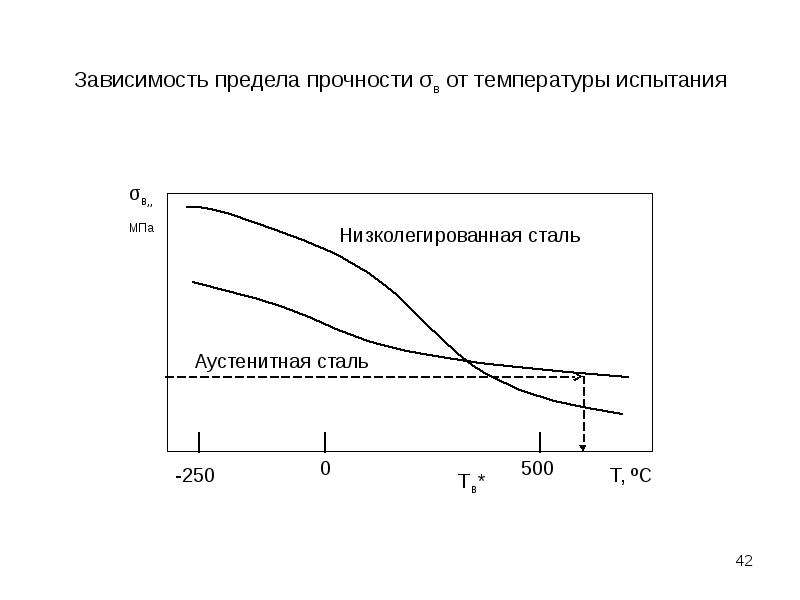

Зависимость предела прочности σв от температуры испытания
Описание слайда:
Зависимость предела прочности σв от температуры испытания

Слайд 43


Определение рабочего интервала температур
Описание слайда:
Определение рабочего интервала температур

Слайд 44

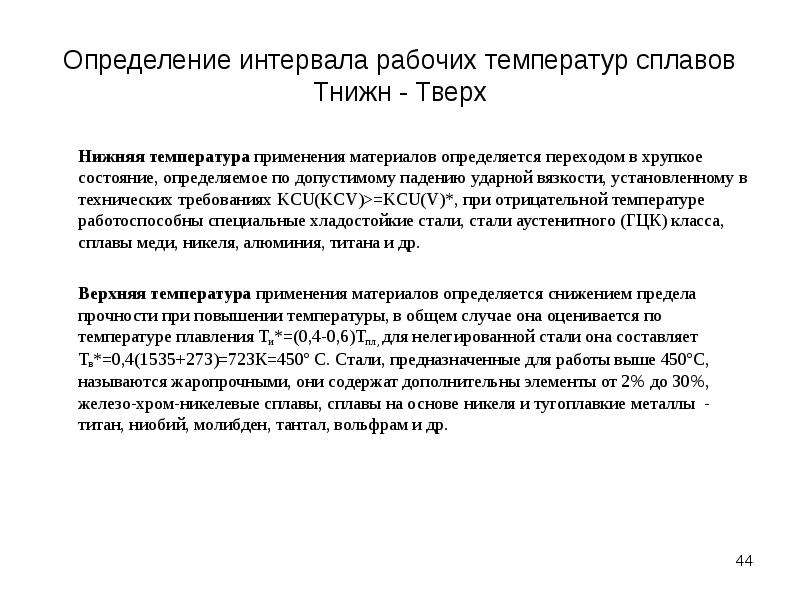

Определение интервала рабочих температур сплавов Тнижн - Тверх Нижняя температура применения материалов определяется переходом в хрупкое состояние,...
Описание слайда:
Определение интервала рабочих температур сплавов Тнижн - Тверх Нижняя температура применения материалов определяется переходом в хрупкое состояние, определяемое по допустимому падению ударной вязкости, установленному в технических требованиях KCU(KCV)>=KCU(V)*, при отрицательной температуре работоспособны специальные хладостойкие стали, стали аустенитного (ГЦК) класса, сплавы меди, никеля, алюминия, титана и др. Верхняя температура применения материалов определяется снижением предела прочности при повышении температуры, в общем случае она оценивается по температуре плавления Ти*=(0,4-0,6)Тпл, для нелегированной стали она составляет Тв*=0,4(1535+273)=723К=450º С. Стали, предназначенные для работы выше 450ºС, называются жаропрочными, они содержат дополнительны элементы от 2% до 30%, железо-хром-никелевые сплавы, сплавы на основе никеля и тугоплавкие металлы - титан, ниобий, молибден, тантал, вольфрам и др.

Слайд 45

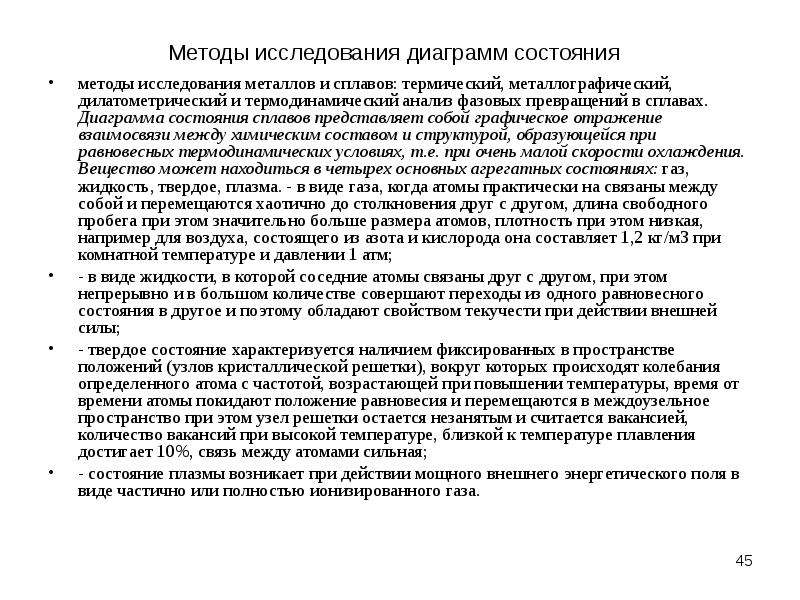

Методы исследования диаграмм состояния методы исследования металлов и сплавов: термический, металлографический, дилатометрический и термодинамический...
Описание слайда:
Методы исследования диаграмм состояния методы исследования металлов и сплавов: термический, металлографический, дилатометрический и термодинамический анализ фазовых превращений в сплавах. Диаграмма состояния сплавов представляет собой графическое отражение взаимосвязи между химическим составом и структурой, образующейся при равновесных термодинамических условиях, т.е. при очень малой скорости охлаждения. Вещество может находиться в четырех основных агрегатных состояниях: газ, жидкость, твердое, плазма. - в виде газа, когда атомы практически на связаны между собой и перемещаются хаотично до столкновения друг с другом, длина свободного пробега при этом значительно больше размера атомов, плотность при этом низкая, например для воздуха, состоящего из азота и кислорода она составляет 1,2 кг/м3 при комнатной температуре и давлении 1 атм; - в виде жидкости, в которой соседние атомы связаны друг с другом, при этом непрерывно и в большом количестве совершают переходы из одного равновесного состояния в другое и поэтому обладают свойством текучести при действии внешней силы; - твердое состояние характеризуется наличием фиксированных в пространстве положений (узлов кристаллической решетки), вокруг которых происходят колебания определенного атома с частотой, возрастающей при повышении температуры, время от времени атомы покидают положение равновесия и перемещаются в междоузельное пространство при этом узел решетки остается незанятым и считается вакансией, количество вакансий при высокой температуре, близкой к температуре плавления достигает 10%, связь между атомами сильная; - состояние плазмы возникает при действии мощного внешнего энергетического поля в виде частично или полностью ионизированного газа.

Слайд 46

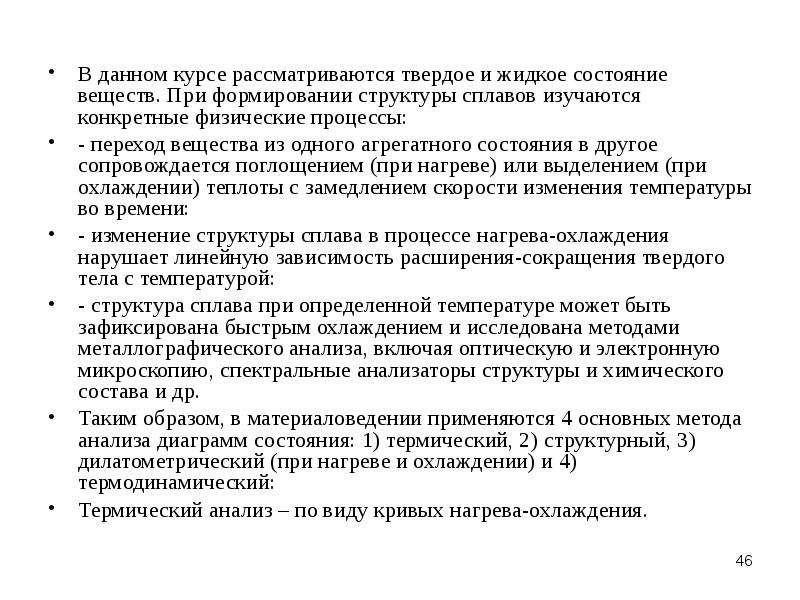

В данном курсе рассматриваются твердое и жидкое состояние веществ. При формировании структуры сплавов изучаются конкретные физические процессы: В...
Описание слайда:
В данном курсе рассматриваются твердое и жидкое состояние веществ. При формировании структуры сплавов изучаются конкретные физические процессы: В данном курсе рассматриваются твердое и жидкое состояние веществ. При формировании структуры сплавов изучаются конкретные физические процессы: - переход вещества из одного агрегатного состояния в другое сопровождается поглощением (при нагреве) или выделением (при охлаждении) теплоты с замедлением скорости изменения температуры во времени: - изменение структуры сплава в процессе нагрева-охлаждения нарушает линейную зависимость расширения-сокращения твердого тела с температурой: - структура сплава при определенной температуре может быть зафиксирована быстрым охлаждением и исследована методами металлографического анализа, включая оптическую и электронную микроскопию, спектральные анализаторы структуры и химического состава и др. Таким образом, в материаловедении применяются 4 основных метода анализа диаграмм состояния: 1) термический, 2) структурный, 3) дилатометрический (при нагреве и охлаждении) и 4) термодинамический: Термический анализ – по виду кривых нагрева-охлаждения.

Слайд 47

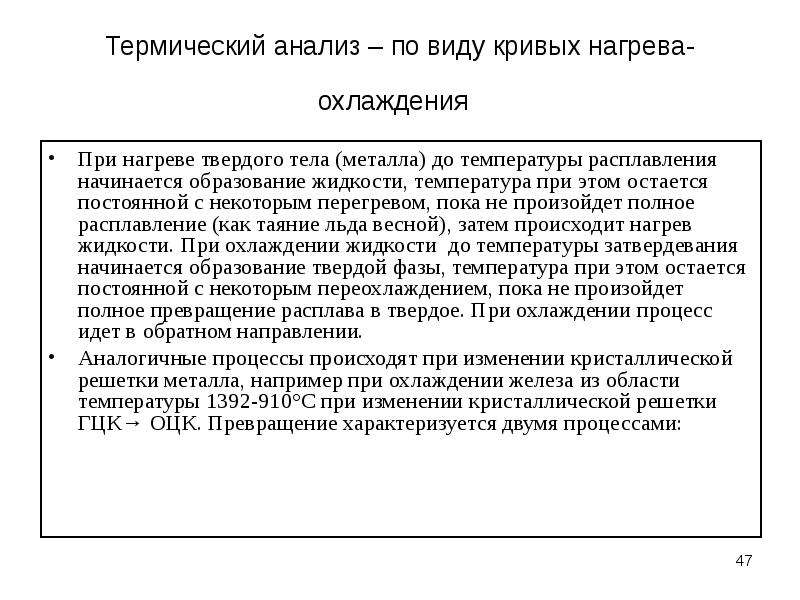

Термический анализ – по виду кривых нагрева-охлаждения При нагреве твердого тела (металла) до температуры расплавления начинается образование...
Описание слайда:
Термический анализ – по виду кривых нагрева-охлаждения При нагреве твердого тела (металла) до температуры расплавления начинается образование жидкости, температура при этом остается постоянной с некоторым перегревом, пока не произойдет полное расплавление (как таяние льда весной), затем происходит нагрев жидкости. При охлаждении жидкости до температуры затвердевания начинается образование твердой фазы, температура при этом остается постоянной с некоторым переохлаждением, пока не произойдет полное превращение расплава в твердое. При охлаждении процесс идет в обратном направлении. Аналогичные процессы происходят при изменении кристаллической решетки металла, например при охлаждении железа из области температуры 1392-910°С при изменении кристаллической решетки ГЦК→ ОЦК. Превращение характеризуется двумя процессами:

Слайд 48

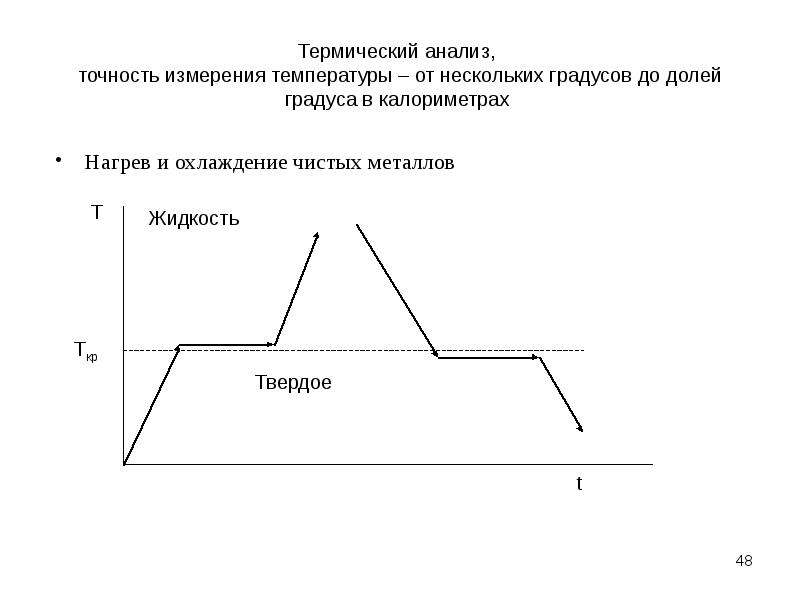

Термический анализ, точность измерения температуры – от нескольких градусов до долей градуса в калориметрах Нагрев и охлаждение чистых металлов
Описание слайда:
Термический анализ, точность измерения температуры – от нескольких градусов до долей градуса в калориметрах Нагрев и охлаждение чистых металлов

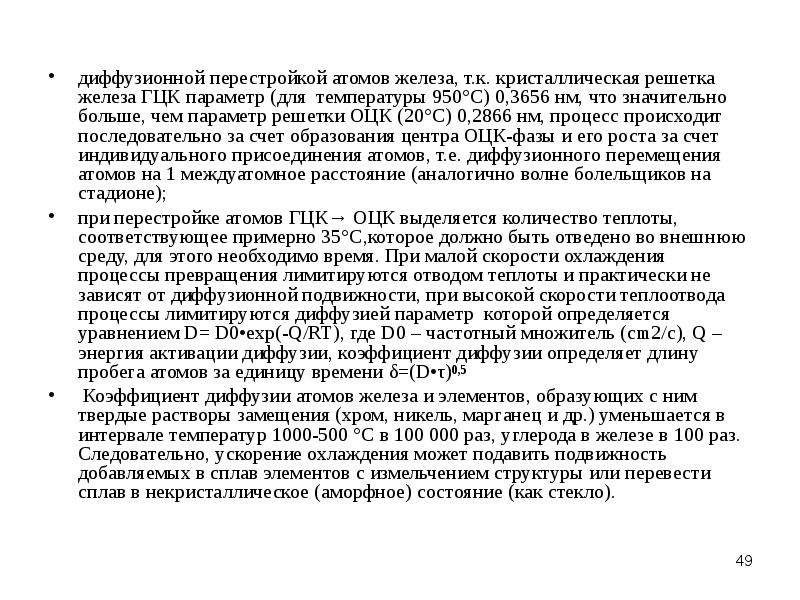

Слайд 49


диффузионной перестройкой атомов железа, т.к. кристаллическая решетка железа ГЦК параметр (для температуры 950°С) 0,3656 нм, что значительно больше,...
Описание слайда:
диффузионной перестройкой атомов железа, т.к. кристаллическая решетка железа ГЦК параметр (для температуры 950°С) 0,3656 нм, что значительно больше, чем параметр решетки ОЦК (20°С) 0,2866 нм, процесс происходит последовательно за счет образования центра ОЦК-фазы и его роста за счет индивидуального присоединения атомов, т.е. диффузионного перемещения атомов на 1 междуатомное расстояние (аналогично волне болельщиков на стадионе); при перестройке атомов ГЦК→ ОЦК выделяется количество теплоты, соответствующее примерно 35°С,которое должно быть отведено во внешнюю среду, для этого необходимо время. При малой скорости охлаждения процессы превращения лимитируются отводом теплоты и практически не зависят от диффузионной подвижности, при высокой скорости теплоотвода процессы лимитируются диффузией параметр которой определяется уравнением D= D0•exp(-Q/RT), где D0 – частотный множитель (cm2/c), Q – энергия активации диффузии, коэффициент диффузии определяет длину пробега атомов за единицу времени δ=(D•τ)0,5 Коэффициент диффузии атомов железа и элементов, образующих с ним твердые растворы замещения (хром, никель, марганец и др.) уменьшается в интервале температур 1000-500 °С в 100 000 раз, углерода в железе в 100 раз. Следовательно, ускорение охлаждения может подавить подвижность добавляемых в сплав элементов с измельчением структуры или перевести сплав в некристаллическое (аморфное) состояние (как стекло).

Слайд 50

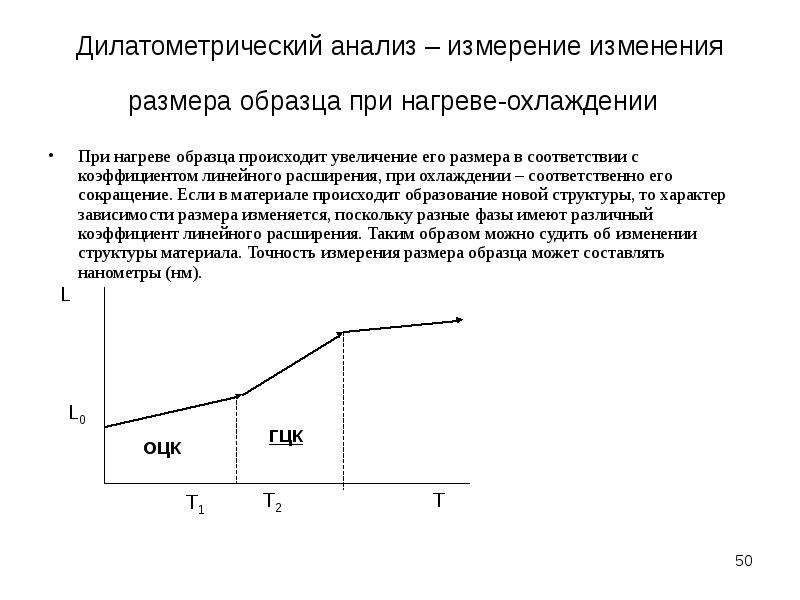

Дилатометрический анализ – измерение изменения размера образца при нагреве-охлаждении При нагреве образца происходит увеличение его размера в...
Описание слайда:
Дилатометрический анализ – измерение изменения размера образца при нагреве-охлаждении При нагреве образца происходит увеличение его размера в соответствии с коэффициентом линейного расширения, при охлаждении – соответственно его сокращение. Если в материале происходит образование новой структуры, то характер зависимости размера изменяется, поскольку разные фазы имеют различный коэффициент линейного расширения. Таким образом можно судить об изменении структуры материала. Точность измерения размера образца может составлять нанометры (нм).

Слайд 51

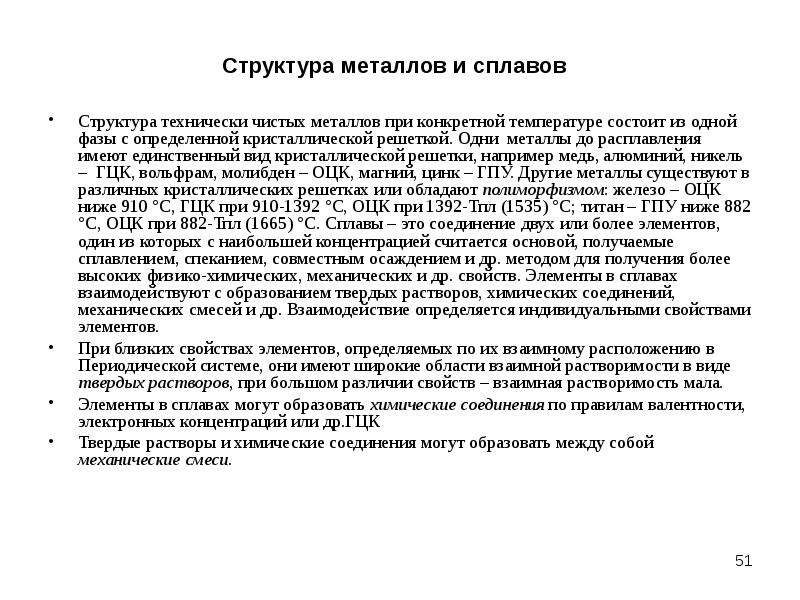

Структура металлов и сплавов Структура технически чистых металлов при конкретной температуре состоит из одной фазы с определенной кристаллической...
Описание слайда:
Структура металлов и сплавов Структура технически чистых металлов при конкретной температуре состоит из одной фазы с определенной кристаллической решеткой. Одни металлы до расплавления имеют единственный вид кристаллической решетки, например медь, алюминий, никель – ГЦК, вольфрам, молибден – ОЦК, магний, цинк – ГПУ. Другие металлы существуют в различных кристаллических решетках или обладают полиморфизмом: железо – ОЦК ниже 910 °С, ГЦК при 910-1392 °С, ОЦК при 1392-Тпл (1535) °С; титан – ГПУ ниже 882 °С, ОЦК при 882-Тпл (1665) °С. Сплавы – это соединение двух или более элементов, один из которых с наибольшей концентрацией считается основой, получаемые сплавлением, спеканием, совместным осаждением и др. методом для получения более высоких физико-химических, механических и др. свойств. Элементы в сплавах взаимодействуют с образованием твердых растворов, химических соединений, механических смесей и др. Взаимодействие определяется индивидуальными свойствами элементов. При близких свойствах элементов, определяемых по их взаимному расположению в Периодической системе, они имеют широкие области взаимной растворимости в виде твердых растворов, при большом различии свойств – взаимная растворимость мала. Элементы в сплавах могут образовать химические соединения по правилам валентности, электронных концентраций или др.ГЦК Твердые растворы и химические соединения могут образовать между собой механические смеси.

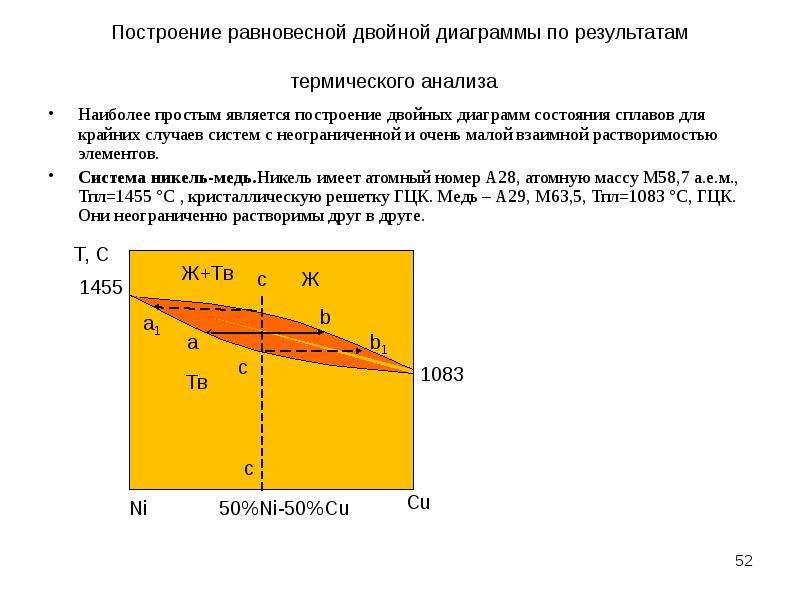

Слайд 52


Построение равновесной двойной диаграммы по результатам термического анализа Наиболее простым является построение двойных диаграмм состояния сплавов...
Описание слайда:
Построение равновесной двойной диаграммы по результатам термического анализа Наиболее простым является построение двойных диаграмм состояния сплавов для крайних случаев систем с неограниченной и очень малой взаимной растворимостью элементов. Система никель-медь.Никель имеет атомный номер А28, атомную массу М58,7 а.е.м., Тпл=1455 °С , кристаллическую решетку ГЦК. Медь – А29, М63,5, Тпл=1083 °С, ГЦК. Они неограниченно растворимы друг в друге.

Слайд 53

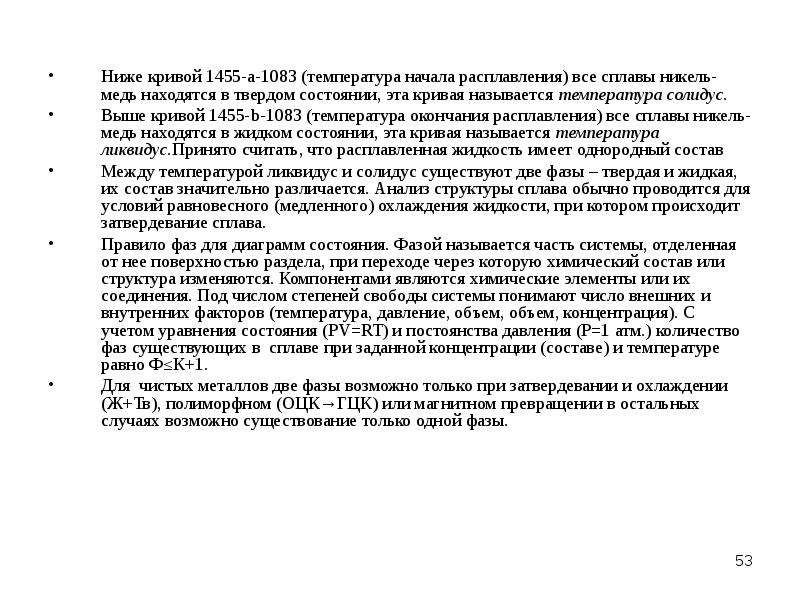

Ниже кривой 1455-а-1083 (температура начала расплавления) все сплавы никель-медь находятся в твердом состоянии, эта кривая называется температура...
Описание слайда:
Ниже кривой 1455-а-1083 (температура начала расплавления) все сплавы никель-медь находятся в твердом состоянии, эта кривая называется температура солидус. Ниже кривой 1455-а-1083 (температура начала расплавления) все сплавы никель-медь находятся в твердом состоянии, эта кривая называется температура солидус. Выше кривой 1455-b-1083 (температура окончания расплавления) все сплавы никель-медь находятся в жидком состоянии, эта кривая называется температура ликвидус.Принято считать, что расплавленная жидкость имеет однородный состав Между температурой ликвидус и солидус существуют две фазы – твердая и жидкая, их состав значительно различается. Анализ структуры сплава обычно проводится для условий равновесного (медленного) охлаждения жидкости, при котором происходит затвердевание сплава. Правило фаз для диаграмм состояния. Фазой называется часть системы, отделенная от нее поверхностью раздела, при переходе через которую химический состав или структура изменяются. Компонентами являются химические элементы или их соединения. Под числом степеней свободы системы понимают число внешних и внутренних факторов (температура, давление, объем, объем, концентрация). С учетом уравнения состояния (PV=RT) и постоянства давления (Р=1 атм.) количество фаз существующих в сплаве при заданной концентрации (составе) и температуре равно Ф≤К+1. Для чистых металлов две фазы возможно только при затвердевании и охлаждении (Ж+Тв), полиморфном (ОЦК→ГЦК) или магнитном превращении в остальных случаях возможно существование только одной фазы.

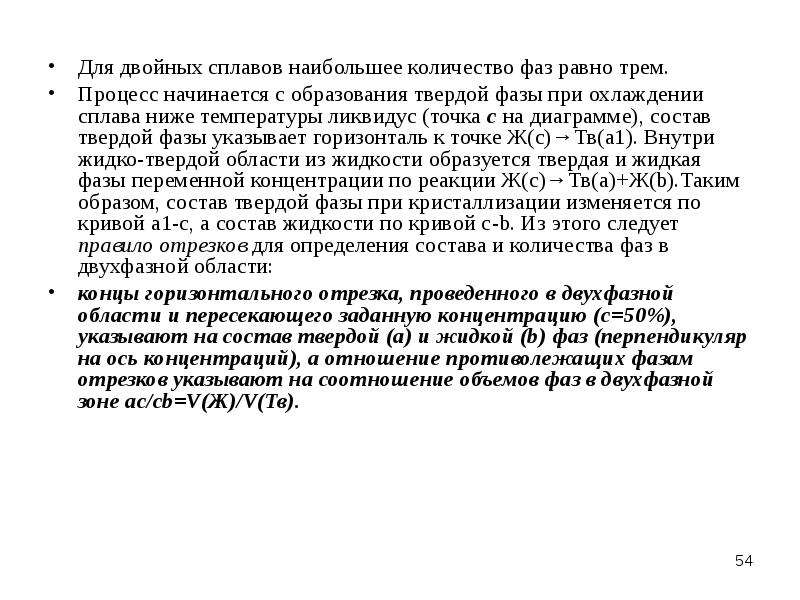

Слайд 54


Для двойных сплавов наибольшее количество фаз равно трем. Для двойных сплавов наибольшее количество фаз равно трем. Процесс начинается с образования...
Описание слайда:
Для двойных сплавов наибольшее количество фаз равно трем. Для двойных сплавов наибольшее количество фаз равно трем. Процесс начинается с образования твердой фазы при охлаждении сплава ниже температуры ликвидус (точка с на диаграмме), состав твердой фазы указывает горизонталь к точке Ж(с)→Тв(а1). Внутри жидко-твердой области из жидкости образуется твердая и жидкая фазы переменной концентрации по реакции Ж(с)→Тв(а)+Ж(b).Таким образом, состав твердой фазы при кристаллизации изменяется по кривой а1-с, а состав жидкости по кривой с-b. Из этого следует правило отрезков для определения состава и количества фаз в двухфазной области: концы горизонтального отрезка, проведенного в двухфазной области и пересекающего заданную концентрацию (с=50%), указывают на состав твердой (а) и жидкой (b) фаз (перпендикуляр на ось концентраций), а отношение противолежащих фазам отрезков указывают на соотношение объемов фаз в двухфазной зоне ас/сb=V(Ж)/V(Тв).

Слайд 55


Прак. Раб. №2. Построение диаграммы состояния сплавов свинец-сурьма по результатам термического анализа
Описание слайда:
Прак. Раб. №2. Построение диаграммы состояния сплавов свинец-сурьма по результатам термического анализа

Слайд 56


Исходные данные: температуры плавления – Тпл(Pb)=327°C, Тпл(Sb)=631°C, критические точки – 5% Sb (315 и 246°С), 13%Sb (246°C), 40%Sb (380 и 246°С...
Описание слайда:
Исходные данные: температуры плавления – Тпл(Pb)=327°C, Тпл(Sb)=631°C, критические точки – 5% Sb (315 и 246°С), 13%Sb (246°C), 40%Sb (380 и 246°С Диаграмма состояния

Слайд 57


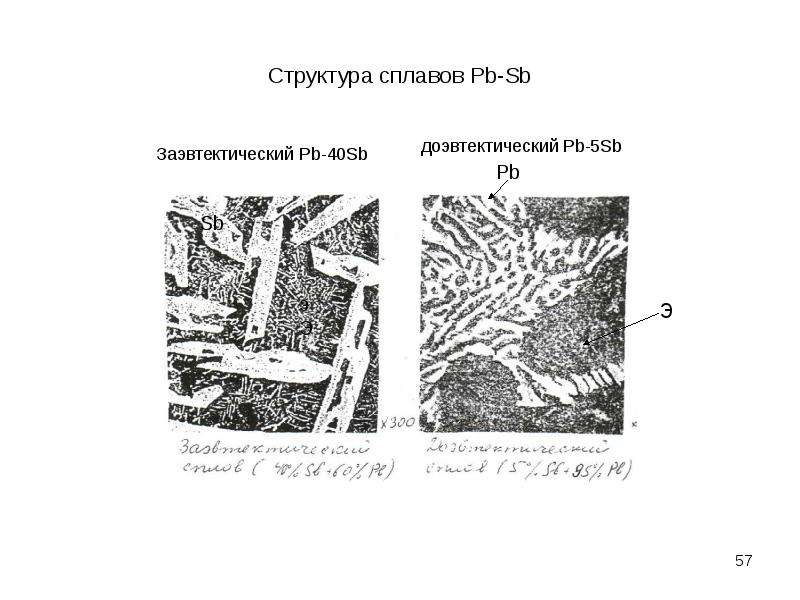

Структура сплавов Pb-Sb
Описание слайда:
Структура сплавов Pb-Sb

Слайд 58


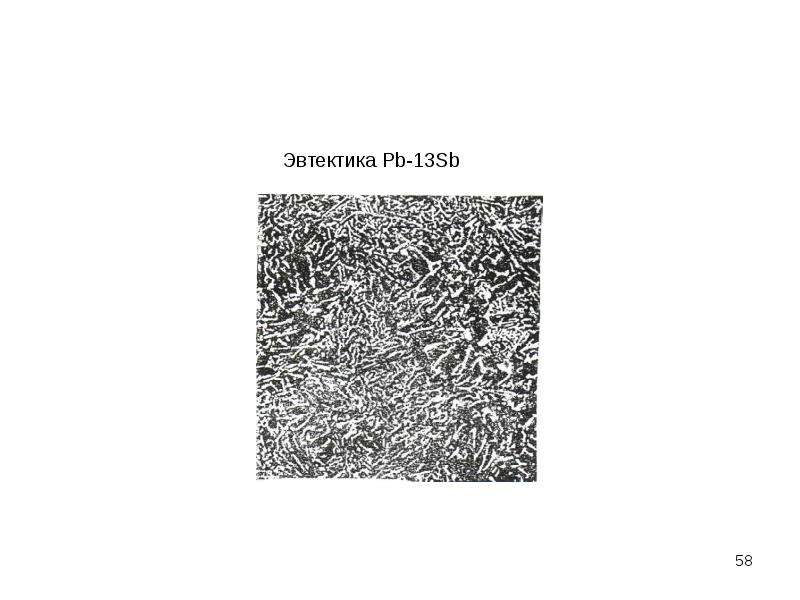

Материаловедение, слайд №58
Описание слайда:

Слайд 59

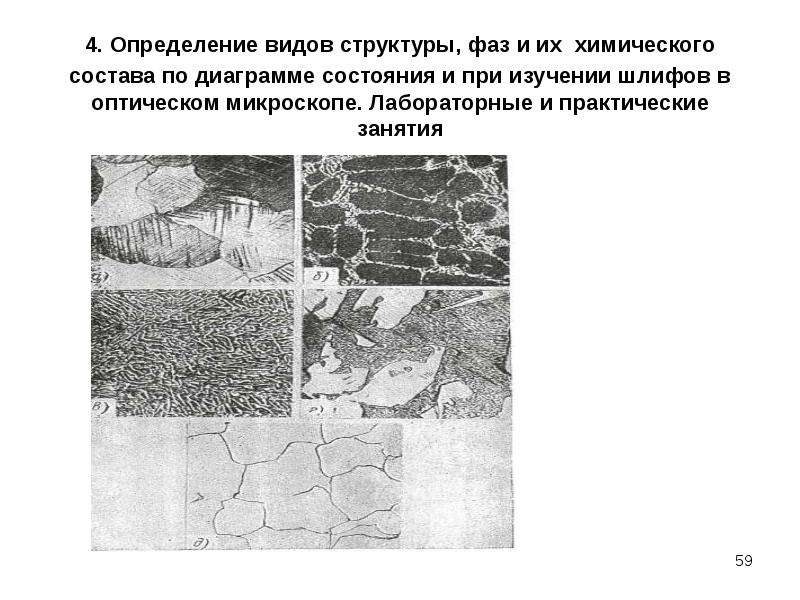

4. Определение видов структуры, фаз и их химического состава по диаграмме состояния и при изучении шлифов в оптическом микроскопе. Лабораторные и...
Описание слайда:
4. Определение видов структуры, фаз и их химического состава по диаграмме состояния и при изучении шлифов в оптическом микроскопе. Лабораторные и практические занятия

Слайд 60

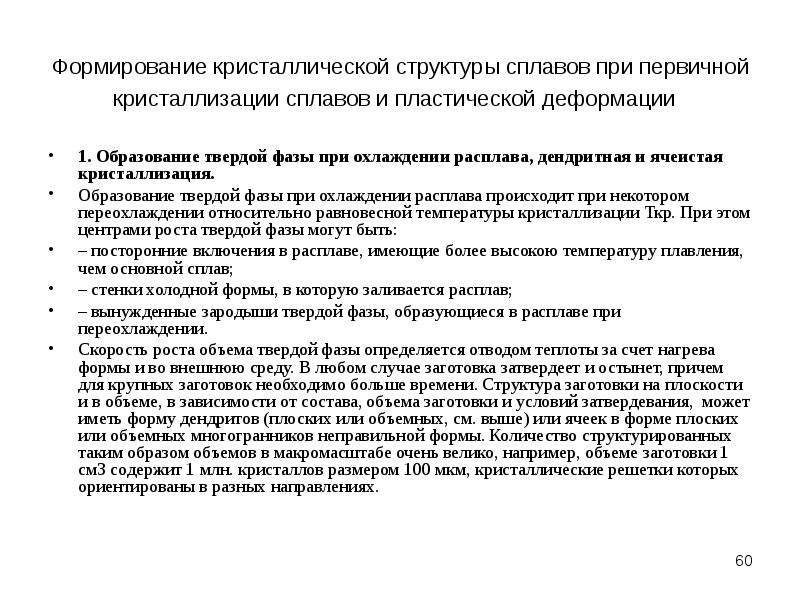

Формирование кристаллической структуры сплавов при первичной кристаллизации сплавов и пластической деформации 1. Образование твердой фазы при...
Описание слайда:
Формирование кристаллической структуры сплавов при первичной кристаллизации сплавов и пластической деформации 1. Образование твердой фазы при охлаждении расплава, дендритная и ячеистая кристаллизация. Образование твердой фазы при охлаждении расплава происходит при некотором переохлаждении относительно равновесной температуры кристаллизации Ткр. При этом центрами роста твердой фазы могут быть: – посторонние включения в расплаве, имеющие более высокою температуру плавления, чем основной сплав; – стенки холодной формы, в которую заливается расплав; – вынужденные зародыши твердой фазы, образующиеся в расплаве при переохлаждении. Скорость роста объема твердой фазы определяется отводом теплоты за счет нагрева формы и во внешнюю среду. В любом случае заготовка затвердеет и остынет, причем для крупных заготовок необходимо больше времени. Структура заготовки на плоскости и в объеме, в зависимости от состава, объема заготовки и условий затвердевания, может иметь форму дендритов (плоских или объемных, см. выше) или ячеек в форме плоских или объемных многогранников неправильной формы. Количество структурированных таким образом объемов в макромасштабе очень велико, например, объеме заготовки 1 см3 содержит 1 млн. кристаллов размером 100 мкм, кристаллические решетки которых ориентированы в разных направлениях.

Слайд 61

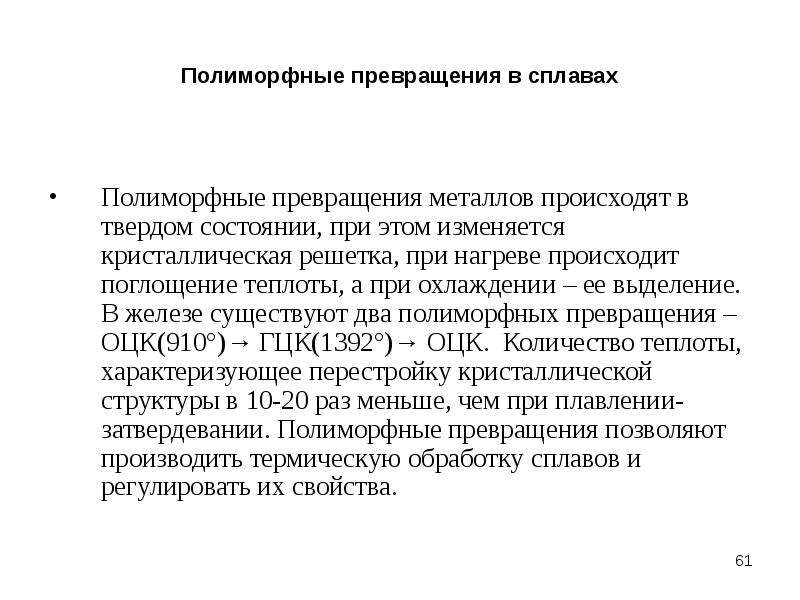

Полиморфные превращения в сплавах Полиморфные превращения металлов происходят в твердом состоянии, при этом изменяется кристаллическая решетка, при...
Описание слайда:
Полиморфные превращения в сплавах Полиморфные превращения металлов происходят в твердом состоянии, при этом изменяется кристаллическая решетка, при нагреве происходит поглощение теплоты, а при охлаждении – ее выделение. В железе существуют два полиморфных превращения – ОЦК(910°)→ ГЦК(1392°)→ ОЦК. Количество теплоты, характеризующее перестройку кристаллической структуры в 10-20 раз меньше, чем при плавлении-затвердевании. Полиморфные превращения позволяют производить термическую обработку сплавов и регулировать их свойства.

Слайд 62

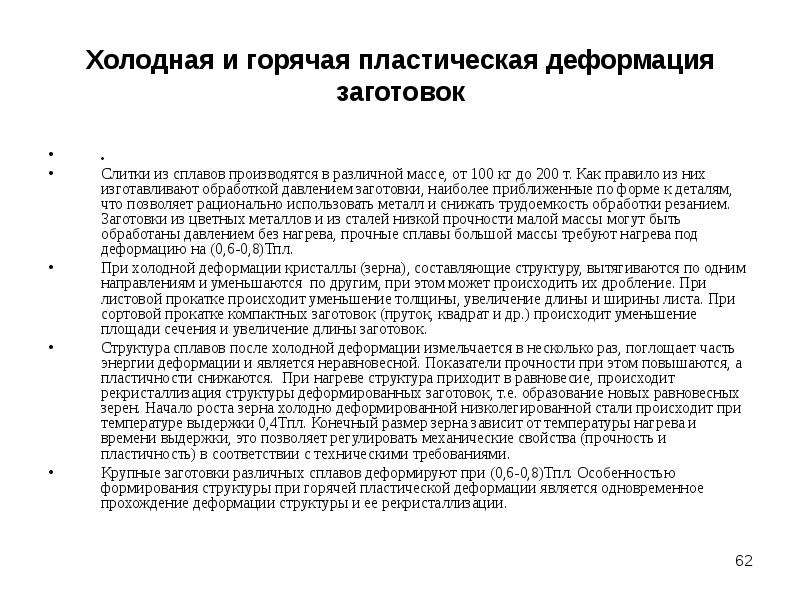

Холодная и горячая пластическая деформация заготовок . Слитки из сплавов производятся в различной массе, от 100 кг до 200 т. Как правило из них...
Описание слайда:
Холодная и горячая пластическая деформация заготовок . Слитки из сплавов производятся в различной массе, от 100 кг до 200 т. Как правило из них изготавливают обработкой давлением заготовки, наиболее приближенные по форме к деталям, что позволяет рационально использовать металл и снижать трудоемкость обработки резанием. Заготовки из цветных металлов и из сталей низкой прочности малой массы могут быть обработаны давлением без нагрева, прочные сплавы большой массы требуют нагрева под деформацию на (0,6-0,8)Тпл. При холодной деформации кристаллы (зерна), составляющие структуру, вытягиваются по одним направлениям и уменьшаются по другим, при этом может происходить их дробление. При листовой прокатке происходит уменьшение толщины, увеличение длины и ширины листа. При сортовой прокатке компактных заготовок (пруток, квадрат и др.) происходит уменьшение площади сечения и увеличение длины заготовок. Структура сплавов после холодной деформации измельчается в несколько раз, поглощает часть энергии деформации и является неравновесной. Показатели прочности при этом повышаются, а пластичности снижаются. При нагреве структура приходит в равновесие, происходит рекристаллизация структуры деформированных заготовок, т.е. образование новых равновесных зерен. Начало роста зерна холодно деформированной низколегированной стали происходит при температуре выдержки 0,4Тпл. Конечный размер зерна зависит от температуры нагрева и времени выдержки, это позволяет регулировать механические свойства (прочность и пластичность) в соответствии с техническими требованиями. Крупные заготовки различных сплавов деформируют при (0,6-0,8)Тпл. Особенностью формирования структуры при горячей пластической деформации является одновременное прохождение деформации структуры и ее рекристаллизации.

Слайд 63

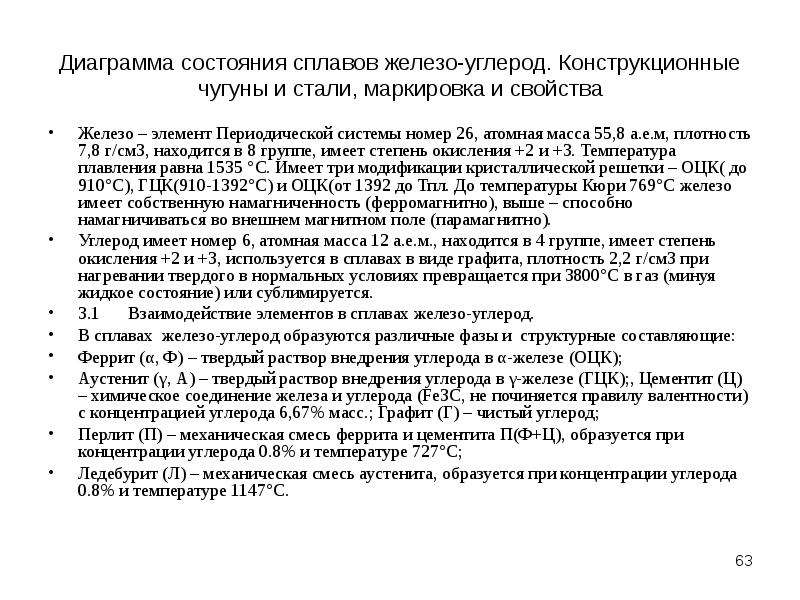

Диаграмма состояния сплавов железо-углерод. Конструкционные чугуны и стали, маркировка и свойства Железо – элемент Периодической системы номер 26,...
Описание слайда:
Диаграмма состояния сплавов железо-углерод. Конструкционные чугуны и стали, маркировка и свойства Железо – элемент Периодической системы номер 26, атомная масса 55,8 а.е.м, плотность 7,8 г/см3, находится в 8 группе, имеет степень окисления +2 и +3. Температура плавления равна 1535 °С. Имеет три модификации кристаллической решетки – ОЦК( до 910°С), ГЦК(910-1392°С) и ОЦК(от 1392 до Тпл. До температуры Кюри 769°С железо имеет собственную намагниченность (ферромагнитно), выше – способно намагничиваться во внешнем магнитном поле (парамагнитно). Углерод имеет номер 6, атомная масса 12 а.е.м., находится в 4 группе, имеет степень окисления +2 и +3, используется в сплавах в виде графита, плотность 2,2 г/см3 при нагревании твердого в нормальных условиях превращается при 3800°С в газ (минуя жидкое состояние) или сублимируется. 3.1 Взаимодействие элементов в сплавах железо-углерод. В сплавах железо-углерод образуются различные фазы и структурные составляющие: Феррит (α, Ф) – твердый раствор внедрения углерода в α-железе (ОЦК); Аустенит (γ, А) – твердый раствор внедрения углерода в γ-железе (ГЦК);, Цементит (Ц) – химическое соединение железа и углерода (Fe3C, не починяется правилу валентности) с концентрацией углерода 6,67% масс.; Графит (Г) – чистый углерод; Перлит (П) – механическая смесь феррита и цементита П(Ф+Ц), образуется при концентрации углерода 0.8% и температуре 727°С; Ледебурит (Л) – механическая смесь аустенита, образуется при концентрации углерода 0.8% и температуре 1147°С.

Слайд 64


Образование твердой фазы Кристаллизация расплавленного металла в большом объеме начинается из многочисленных центров, образование которых в...
Описание слайда:
Образование твердой фазы Кристаллизация расплавленного металла в большом объеме начинается из многочисленных центров, образование которых в переохлажденном сплаве происходит в связи с локально неоднородными полями температуры и состава сплава

Слайд 65

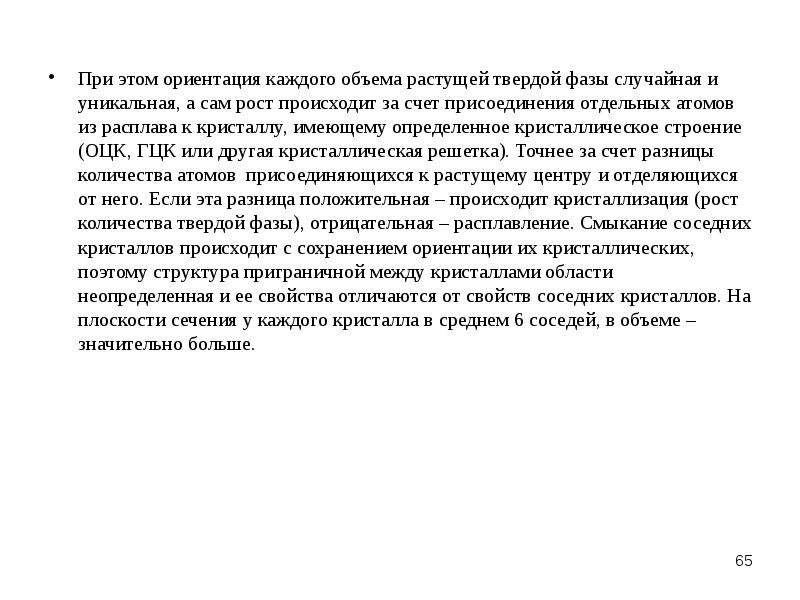

При этом ориентация каждого объема растущей твердой фазы случайная и уникальная, а сам рост происходит за счет присоединения отдельных атомов из...
Описание слайда:
При этом ориентация каждого объема растущей твердой фазы случайная и уникальная, а сам рост происходит за счет присоединения отдельных атомов из расплава к кристаллу, имеющему определенное кристаллическое строение (ОЦК, ГЦК или другая кристаллическая решетка). Точнее за счет разницы количества атомов присоединяющихся к растущему центру и отделяющихся от него. Если эта разница положительная – происходит кристаллизация (рост количества твердой фазы), отрицательная – расплавление. Смыкание соседних кристаллов происходит с сохранением ориентации их кристаллических, поэтому структура приграничной между кристаллами области неопределенная и ее свойства отличаются от свойств соседних кристаллов. На плоскости сечения у каждого кристалла в среднем 6 соседей, в объеме – значительно больше. При этом ориентация каждого объема растущей твердой фазы случайная и уникальная, а сам рост происходит за счет присоединения отдельных атомов из расплава к кристаллу, имеющему определенное кристаллическое строение (ОЦК, ГЦК или другая кристаллическая решетка). Точнее за счет разницы количества атомов присоединяющихся к растущему центру и отделяющихся от него. Если эта разница положительная – происходит кристаллизация (рост количества твердой фазы), отрицательная – расплавление. Смыкание соседних кристаллов происходит с сохранением ориентации их кристаллических, поэтому структура приграничной между кристаллами области неопределенная и ее свойства отличаются от свойств соседних кристаллов. На плоскости сечения у каждого кристалла в среднем 6 соседей, в объеме – значительно больше.

Слайд 66


Материаловедение, слайд №66
Описание слайда:

Слайд 67

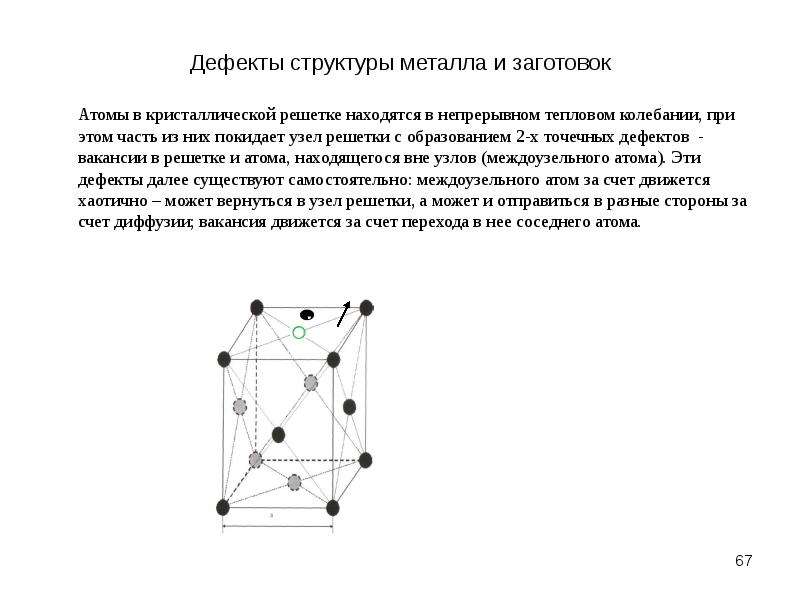

Дефекты структуры металла и заготовок Атомы в кристаллической решетке находятся в непрерывном тепловом колебании, при этом часть из них покидает узел...
Описание слайда:
Дефекты структуры металла и заготовок Атомы в кристаллической решетке находятся в непрерывном тепловом колебании, при этом часть из них покидает узел решетки с образованием 2-х точечных дефектов - вакансии в решетке и атома, находящегося вне узлов (междоузельного атома). Эти дефекты далее существуют самостоятельно: междоузельного атом за счет движется хаотично – может вернуться в узел решетки, а может и отправиться в разные стороны за счет диффузии; вакансия движется за счет перехода в нее соседнего атома.

Слайд 68

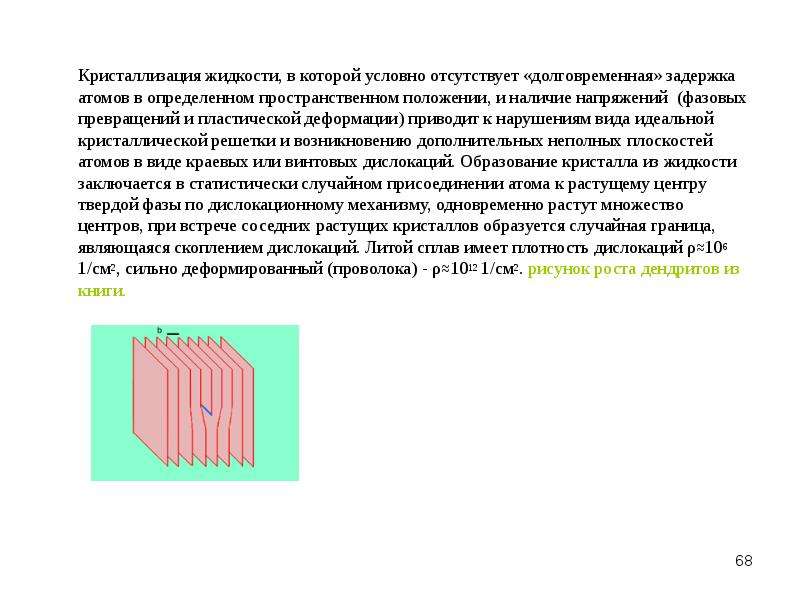

Кристаллизация жидкости, в которой условно отсутствует «долговременная» задержка атомов в определенном пространственном положении, и наличие...
Описание слайда:
Кристаллизация жидкости, в которой условно отсутствует «долговременная» задержка атомов в определенном пространственном положении, и наличие напряжений (фазовых превращений и пластической деформации) приводит к нарушениям вида идеальной кристаллической решетки и возникновению дополнительных неполных плоскостей атомов в виде краевых или винтовых дислокаций. Образование кристалла из жидкости заключается в статистически случайном присоединении атома к растущему центру твердой фазы по дислокационному механизму, одновременно растут множество центров, при встрече соседних растущих кристаллов образуется случайная граница, являющаяся скоплением дислокаций. Литой сплав имеет плотность дислокаций ρ≈106 1/см2, сильно деформированный (проволока) - ρ≈1012 1/см2. рисунок роста дендритов из книги. Кристаллизация жидкости, в которой условно отсутствует «долговременная» задержка атомов в определенном пространственном положении, и наличие напряжений (фазовых превращений и пластической деформации) приводит к нарушениям вида идеальной кристаллической решетки и возникновению дополнительных неполных плоскостей атомов в виде краевых или винтовых дислокаций. Образование кристалла из жидкости заключается в статистически случайном присоединении атома к растущему центру твердой фазы по дислокационному механизму, одновременно растут множество центров, при встрече соседних растущих кристаллов образуется случайная граница, являющаяся скоплением дислокаций. Литой сплав имеет плотность дислокаций ρ≈106 1/см2, сильно деформированный (проволока) - ρ≈1012 1/см2. рисунок роста дендритов из книги.

Слайд 69


Диаграмма сплавов железо-углерод, стали и чугуны. Диаграмма сплавов железо-углерод, стали и чугуны. Диаграмма сплавов железо-углерод существует в...
Описание слайда:
Диаграмма сплавов железо-углерод, стали и чугуны. Диаграмма сплавов железо-углерод, стали и чугуны. Диаграмма сплавов железо-углерод существует в двух видах: – стабильном, где углерод может находиться в виде графита, при использовании технически чистого железа, при использовании специальных добавок (кремния, фосфора и др.), при проведении длительного высокотемпературного отжига; – метастабильном, где углерод находится в виде цементита при использования железа промышленной чистоты. Конструкционным сплавам на основе железа соответствует метастабильная диаграмма состояния, при этом в высокоуглеродистых сплавах железа – чугунах (>2,1% углерода) реализуются оба вида диаграммы состояния. Масштаб построения: по горизонтали Е – 6 см, С -10, F – 14 cм; по вертикали А -12 см, N -9, G – 4 см.

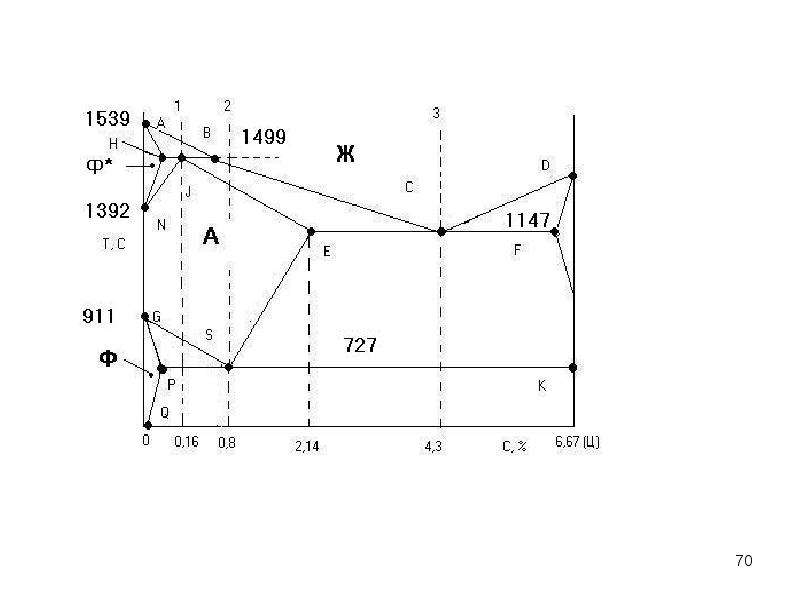

Слайд 70


Материаловедение, слайд №70
Описание слайда:

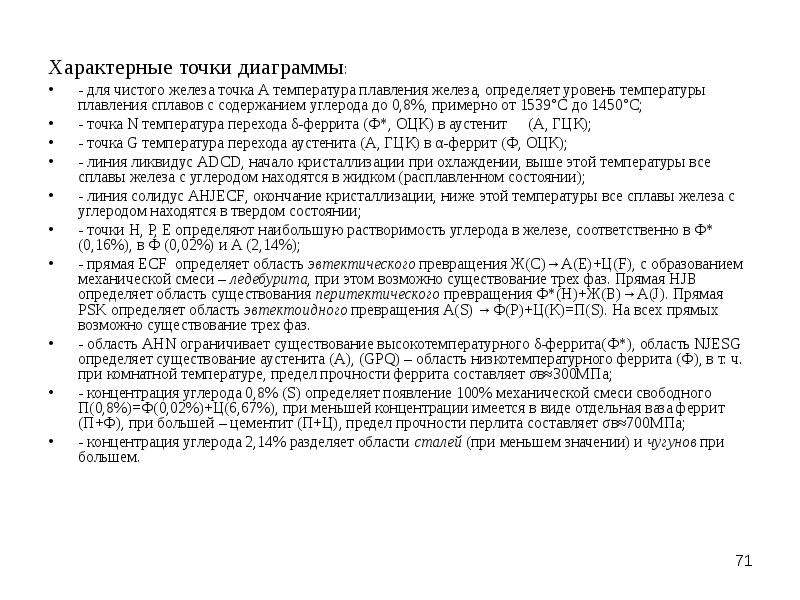

Слайд 71


Характерные точки диаграммы: Характерные точки диаграммы: - для чистого железа точка А температура плавления железа, определяет уровень температуры...
Описание слайда:
Характерные точки диаграммы: Характерные точки диаграммы: - для чистого железа точка А температура плавления железа, определяет уровень температуры плавления сплавов с содержанием углерода до 0,8%, примерно от 1539°С до 1450°С; - точка N температура перехода δ-феррита (Ф*, ОЦК) в аустенит (А, ГЦК); - точка G температура перехода аустенита (А, ГЦК) в α-феррит (Ф, ОЦК); - линия ликвидус ADCD, начало кристаллизации при охлаждении, выше этой температуры все сплавы железа с углеродом находятся в жидком (расплавленном состоянии); - линия солидус АHJECF, окончание кристаллизации, ниже этой температуры все сплавы железа с углеродом находятся в твердом состоянии; - точки Н, Р, Е определяют наибольшую растворимость углерода в железе, соответственно в Ф* (0,16%), в Ф (0,02%) и А (2,14%); - прямая ЕCF определяет область эвтектического превращения Ж(С)→А(Е)+Ц(F), с образованием механической смеси – ледебурита, при этом возможно существование трех фаз. Прямая НJВ определяет область существования перитектического превращения Ф*(Н)+Ж(В)→А(J). Прямая PSK определяет область эвтектоидного превращения А(S) →Ф(Р)+Ц(К)=П(S). На всех прямых возможно существование трех фаз. - область АНN ограничивает существование высокотемпературного δ-феррита(Ф*), область NJESG определяет существование аустенита (А), (GPQ) – область низкотемпературного феррита (Ф), в т. ч. при комнатной температуре, предел прочности феррита составляет σв≈300МПа; - концентрация углерода 0,8% (S) определяет появление 100% механической смеси свободного П(0,8%)=Ф(0,02%)+Ц(6,67%), при меньшей концентрации имеется в виде отдельная ваза феррит (П+Ф), при большей – цементит (П+Ц), предел прочности перлита составляет σв≈700МПа; - концентрация углерода 2,14% разделяет области сталей (при меньшем значении) и чугунов при большем.

Слайд 72


Кривые охлаждения сплавов железо-углерод с концентрацией углерода 0,16%, 0,80% и 4,3% имеют вид 1, 2, 3. Изучить по диаграмме. Кривые охлаждения...
Описание слайда:
Кривые охлаждения сплавов железо-углерод с концентрацией углерода 0,16%, 0,80% и 4,3% имеют вид 1, 2, 3. Изучить по диаграмме. Кривые охлаждения сплавов железо-углерод с концентрацией углерода 0,16%, 0,80% и 4,3% имеют вид 1, 2, 3. Изучить по диаграмме.

Слайд 73


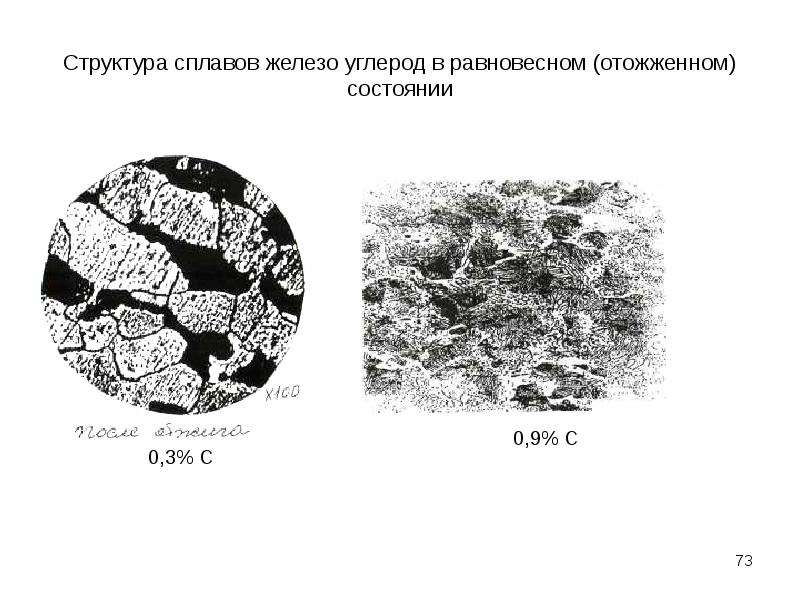

Структура сплавов железо углерод в равновесном (отожженном) состоянии
Описание слайда:
Структура сплавов железо углерод в равновесном (отожженном) состоянии

Слайд 74


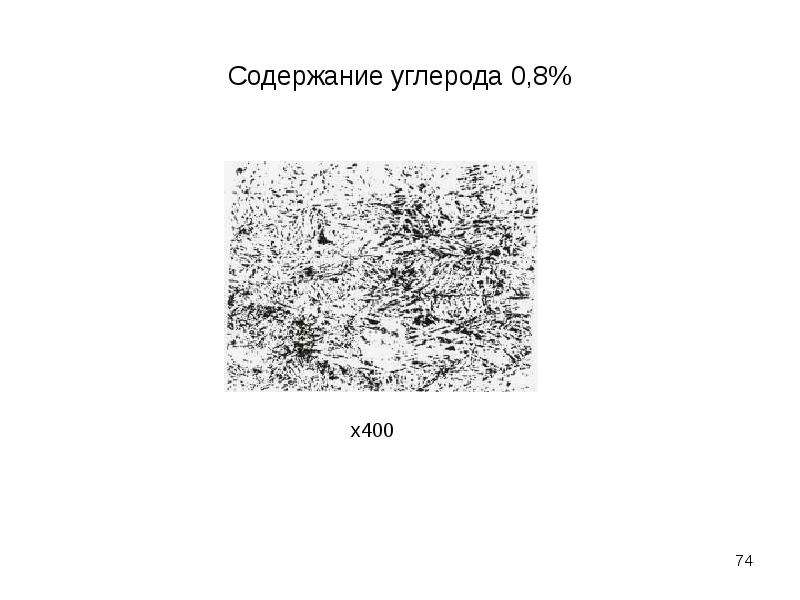

Содержание углерода 0,8%
Описание слайда:
Содержание углерода 0,8%

Слайд 75


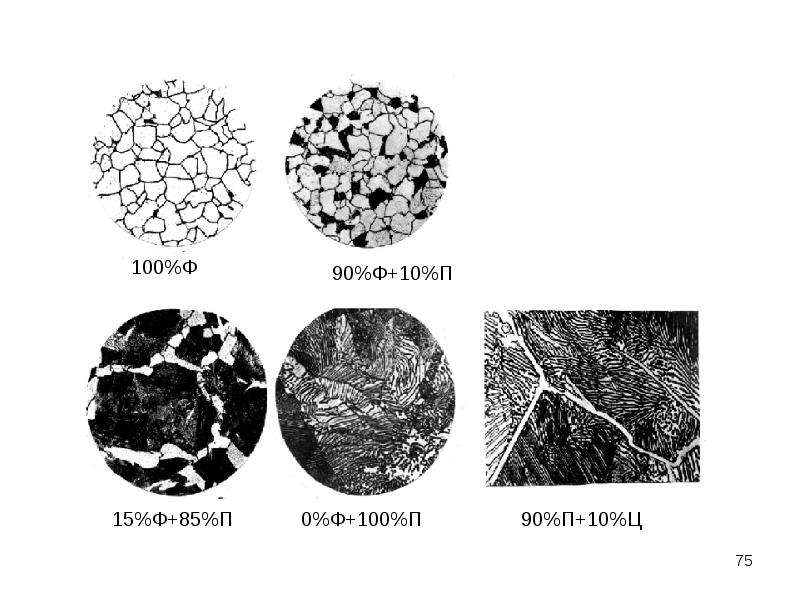

Материаловедение, слайд №75
Описание слайда:

Слайд 76


Сталь 0,8%С Сталь 0,8%С
Описание слайда:
Сталь 0,8%С Сталь 0,8%С

Слайд 77

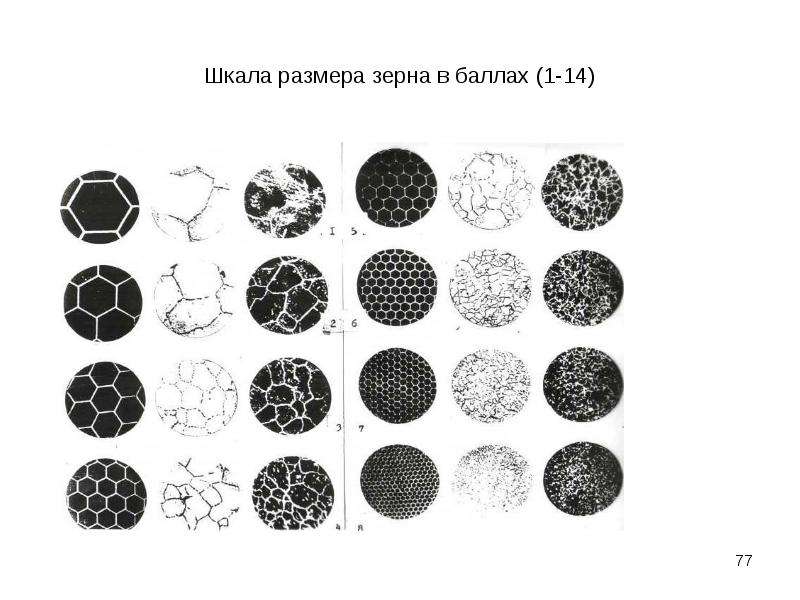

Шкала размера зерна в баллах (1-14)
Описание слайда:
Шкала размера зерна в баллах (1-14)

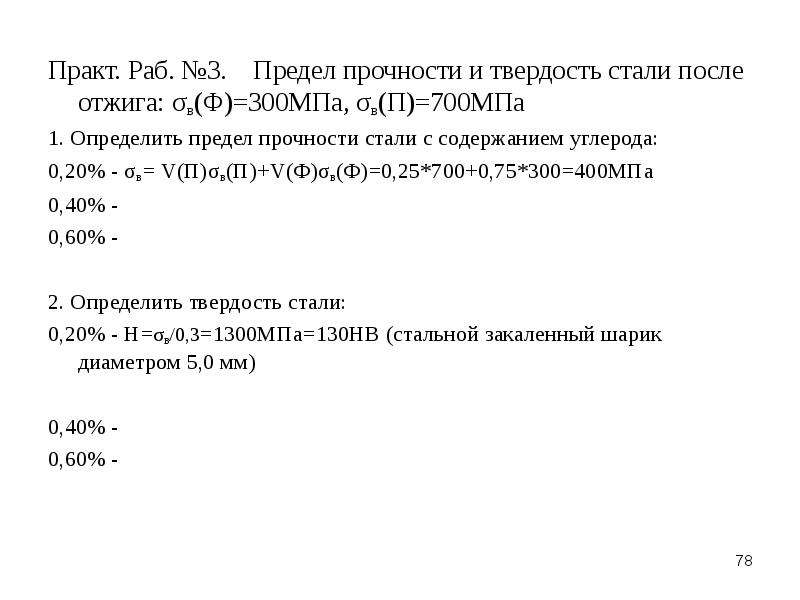

Слайд 78


Практ. Раб. №3. Предел прочности и твердость стали после отжига: σв(Ф)=300МПа, σв(П)=700МПа Практ. Раб. №3. Предел прочности и твердость стали после...
Описание слайда:
Практ. Раб. №3. Предел прочности и твердость стали после отжига: σв(Ф)=300МПа, σв(П)=700МПа Практ. Раб. №3. Предел прочности и твердость стали после отжига: σв(Ф)=300МПа, σв(П)=700МПа 1. Определить предел прочности стали с содержанием углерода: 0,20% - σв= V(П)σв(П)+V(Ф)σв(Ф)=0,25*700+0,75*300=400МПа 0,40% - 0,60% - 2. Определить твердость стали: 0,20% - Н=σв/0,3=1300МПа=130НВ (стальной закаленный шарик диаметром 5,0 мм) 0,40% - 0,60% -

Слайд 79


Изучение видов превращений в сплавах при охлаждении в зависимости от содержания углерода на основе термических кривых охлаждения. При проведении...
Описание слайда:
Изучение видов превращений в сплавах при охлаждении в зависимости от содержания углерода на основе термических кривых охлаждения. При проведении термической обработки сталей температуру эвтектоидного превращения PSK обозначают А1, GS – А3, SE – А3 или Аcm. При нагреве соответственно – Ас1, Ас3. При охлаждении – Аr1, Аr3. 3.3 Конструкционные чугуны, структура, маркировка и свойства. Белый и конструкционный чугун, состав, структура и свойства, технология производства различных видов чугуна. Маркировка, свойства и назначение. Чугун, сплав железа с углеродом, содержание которого более 2,14%, обычно не более 4,3%. Структура чугуна содержит механическую смесь, образовавшуюся при кристаллизации при температуре 1147°С по реакции А(С)→А(Е)+Ц1(F), при охлаждении ниже 727°С аустенит распадается на перлит и цементит А(С)→П(Ф+Ц2)+Ц1(F), т.е. существуют две фазы феррит и цементит, только первичный цементит образовался при 1147°С и он существует обособлена, а вторичный образовался при 727°С вместе с ферритом в виде перлита (механической смеси). В чугуне, который производится по промышленной технологии восстановлением оксидов из руды углеродом кокса, обычно через газовую фазу CО+CО2, весь углерод (2,14-4,30%) находится в виде цементита, который является твердой и хрупкой составляющей. В изломе чугун имеем блестящий белый цвет, который и дал ему название. Белый чугун в качестве конструкционного материала не применяется, а используется в качестве передельного для выплавки стали и производства ковкого чугуна.

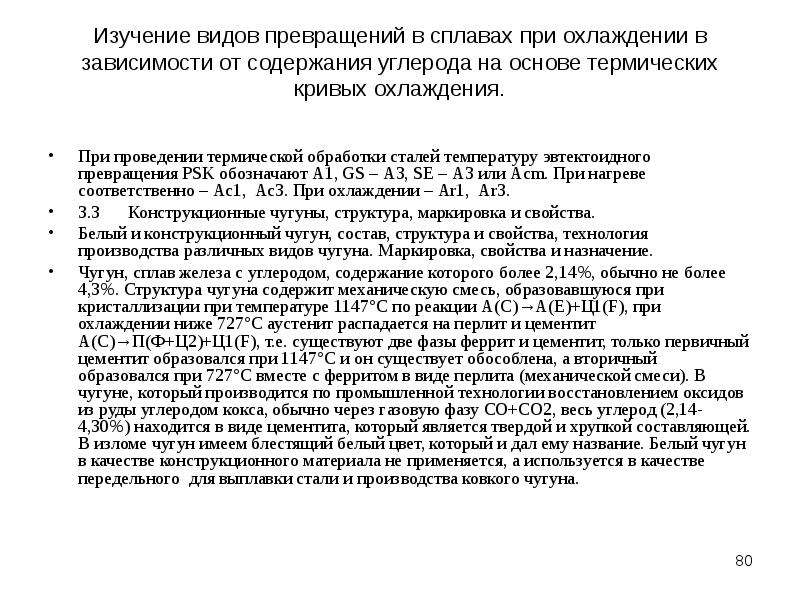

Слайд 80


Изучение видов превращений в сплавах при охлаждении в зависимости от содержания углерода на основе термических кривых охлаждения. При проведении...
Описание слайда:
Изучение видов превращений в сплавах при охлаждении в зависимости от содержания углерода на основе термических кривых охлаждения. При проведении термической обработки сталей температуру эвтектоидного превращения PSK обозначают А1, GS – А3, SE – А3 или Аcm. При нагреве соответственно – Ас1, Ас3. При охлаждении – Аr1, Аr3. 3.3 Конструкционные чугуны, структура, маркировка и свойства. Белый и конструкционный чугун, состав, структура и свойства, технология производства различных видов чугуна. Маркировка, свойства и назначение. Чугун, сплав железа с углеродом, содержание которого более 2,14%, обычно не более 4,3%. Структура чугуна содержит механическую смесь, образовавшуюся при кристаллизации при температуре 1147°С по реакции А(С)→А(Е)+Ц1(F), при охлаждении ниже 727°С аустенит распадается на перлит и цементит А(С)→П(Ф+Ц2)+Ц1(F), т.е. существуют две фазы феррит и цементит, только первичный цементит образовался при 1147°С и он существует обособлена, а вторичный образовался при 727°С вместе с ферритом в виде перлита (механической смеси). В чугуне, который производится по промышленной технологии восстановлением оксидов из руды углеродом кокса, обычно через газовую фазу CО+CО2, весь углерод (2,14-4,30%) находится в виде цементита, который является твердой и хрупкой составляющей. В изломе чугун имеем блестящий белый цвет, который и дал ему название. Белый чугун в качестве конструкционного материала не применяется, а используется в качестве передельного для выплавки стали и производства ковкого чугуна.

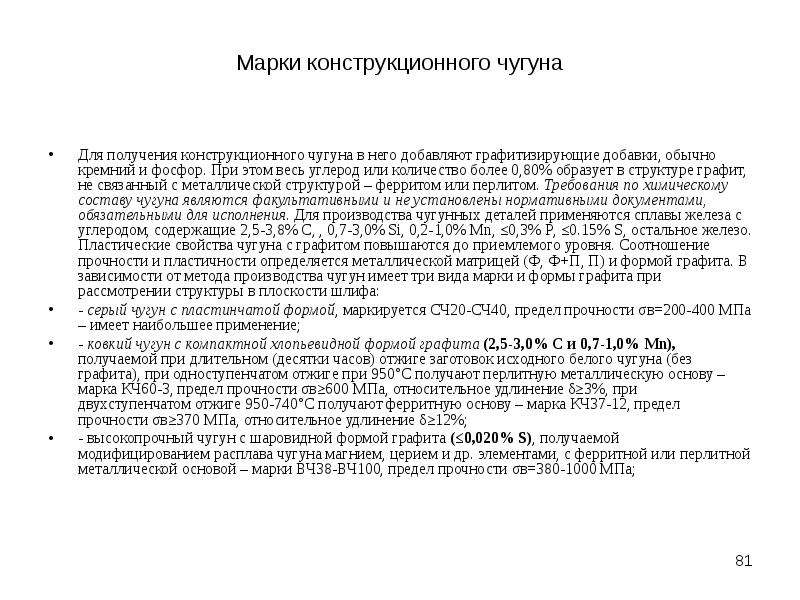

Слайд 81


Марки конструкционного чугуна Для получения конструкционного чугуна в него добавляют графитизирующие добавки, обычно кремний и фосфор. При этом весь...
Описание слайда:
Марки конструкционного чугуна Для получения конструкционного чугуна в него добавляют графитизирующие добавки, обычно кремний и фосфор. При этом весь углерод или количество более 0,80% образует в структуре графит, не связанный с металлической структурой – ферритом или перлитом. Требования по химическому составу чугуна являются факультативными и не установлены нормативными документами, обязательными для исполнения. Для производства чугунных деталей применяются сплавы железа с углеродом, содержащие 2,5-3,8% С, , 0,7-3,0% Si, 0,2-1,0% Mn, ≤0,3% P, ≤0.15% S, остальное железо. Пластические свойства чугуна с графитом повышаются до приемлемого уровня. Соотношение прочности и пластичности определяется металлической матрицей (Ф, Ф+П, П) и формой графита. В зависимости от метода производства чугун имеет три вида марки и формы графита при рассмотрении структуры в плоскости шлифа: - серый чугун с пластинчатой формой, маркируется СЧ20-СЧ40, предел прочности σв=200-400 МПа – имеет наибольшее применение; - ковкий чугун с компактной хлопьевидной формой графита (2,5-3,0% С и 0,7-1,0% Mn), получаемой при длительном (десятки часов) отжиге заготовок исходного белого чугуна (без графита), при одноступенчатом отжиге при 950°С получают перлитную металлическую основу – марка КЧ60-3, предел прочности σв≥600 МПа, относительное удлинение δ≥3%, при двухступенчатом отжиге 950-740°С получают ферритную основу – марка КЧ37-12, предел прочности σв≥370 МПа, относительное удлинение δ≥12%; - высокопрочный чугун с шаровидной формой графита (≤0,020% S), получаемой модифицированием расплава чугуна магнием, церием и др. элементами, с ферритной или перлитной металлической основой – марки ВЧ38-ВЧ100, предел прочности σв=380-1000 МПа;

Слайд 82


Структура чугуна СЧ10-СЧ35 (σв=100-350 МПа) КЧ30-6 – КЧ60-3 (σв=300 МПа, δ=6%) ВЧ35-ВЧ100 (σв=350-1000 МПа)
Описание слайда:
Структура чугуна СЧ10-СЧ35 (σв=100-350 МПа) КЧ30-6 – КЧ60-3 (σв=300 МПа, δ=6%) ВЧ35-ВЧ100 (σв=350-1000 МПа)

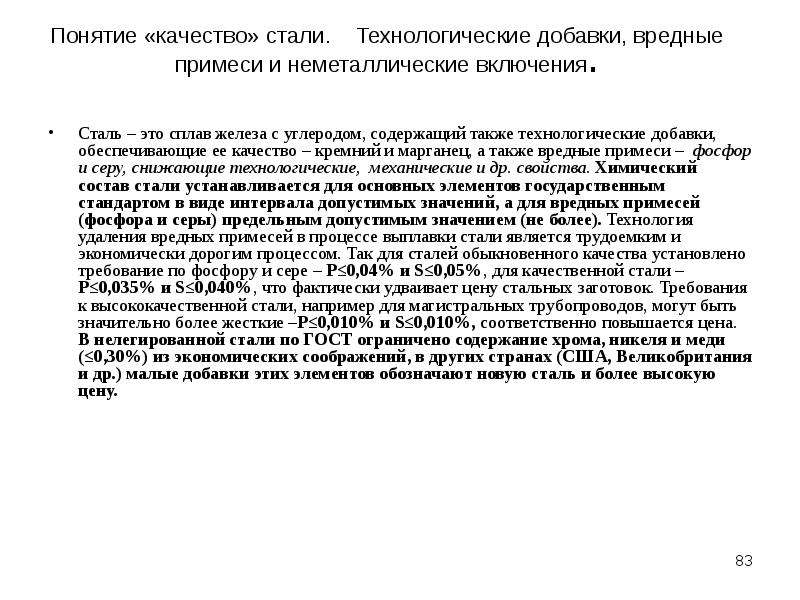

Слайд 83


Понятие «качество» стали. Технологические добавки, вредные примеси и неметаллические включения. Сталь – это сплав железа с углеродом, содержащий...
Описание слайда:
Понятие «качество» стали. Технологические добавки, вредные примеси и неметаллические включения. Сталь – это сплав железа с углеродом, содержащий также технологические добавки, обеспечивающие ее качество – кремний и марганец, а также вредные примеси – фосфор и серу, снижающие технологические, механические и др. свойства. Химический состав стали устанавливается для основных элементов государственным стандартом в виде интервала допустимых значений, а для вредных примесей (фосфора и серы) предельным допустимым значением (не более). Технология удаления вредных примесей в процессе выплавки стали является трудоемким и экономически дорогим процессом. Так для сталей обыкновенного качества установлено требование по фосфору и сере – Р≤0,04% и S≤0,05%, для качественной стали – Р≤0,035% и S≤0,040%, что фактически удваивает цену стальных заготовок. Требования к высококачественной стали, например для магистральных трубопроводов, могут быть значительно более жесткие –Р≤0,010% и S≤0,010%, соответственно повышается цена. В нелегированной стали по ГОСТ ограничено содержание хрома, никеля и меди (≤0,30%) из экономических соображений, в других странах (США, Великобритания и др.) малые добавки этих элементов обозначают новую сталь и более высокую цену.

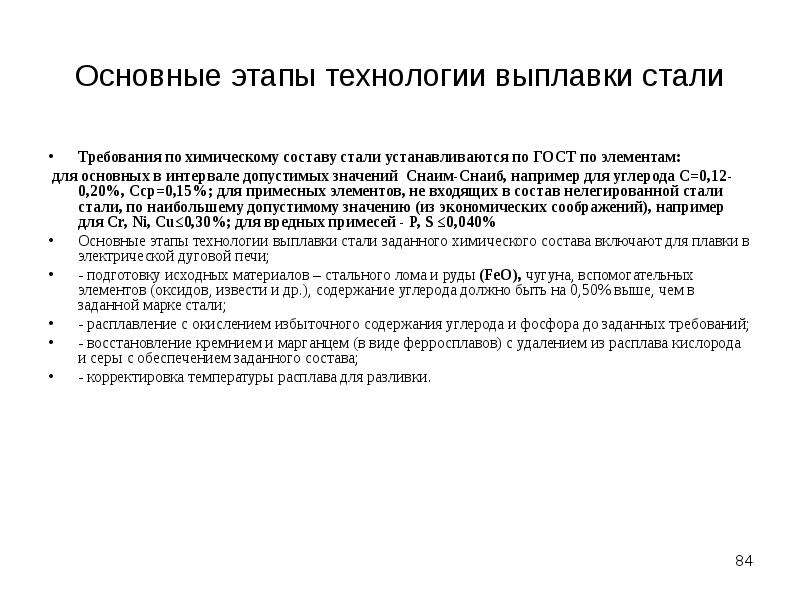

Слайд 84


Основные этапы технологии выплавки стали Требования по химическому составу стали устанавливаются по ГОСТ по элементам: для основных в интервале...
Описание слайда:
Основные этапы технологии выплавки стали Требования по химическому составу стали устанавливаются по ГОСТ по элементам: для основных в интервале допустимых значений Снаим-Снаиб, например для углерода С=0,12-0,20%, Сср=0,15%; для примесных элементов, не входящих в состав нелегированной стали стали, по наибольшему допустимому значению (из экономических соображений), например для Cr, Ni, Cu≤0,30%; для вредных примесей - P, S ≤0,040% Основные этапы технологии выплавки стали заданного химического состава включают для плавки в электрической дуговой печи; - подготовку исходных материалов – стального лома и руды (FeO), чугуна, вспомогательных элементов (оксидов, извести и др.), содержание углерода должно быть на 0,50% выше, чем в заданной марке стали; - расплавление с окислением избыточного содержания углерода и фосфора до заданных требований; - восстановление кремнием и марганцем (в виде ферросплавов) с удалением из расплава кислорода и серы с обеспечением заданного состава; - корректировка температуры расплава для разливки.

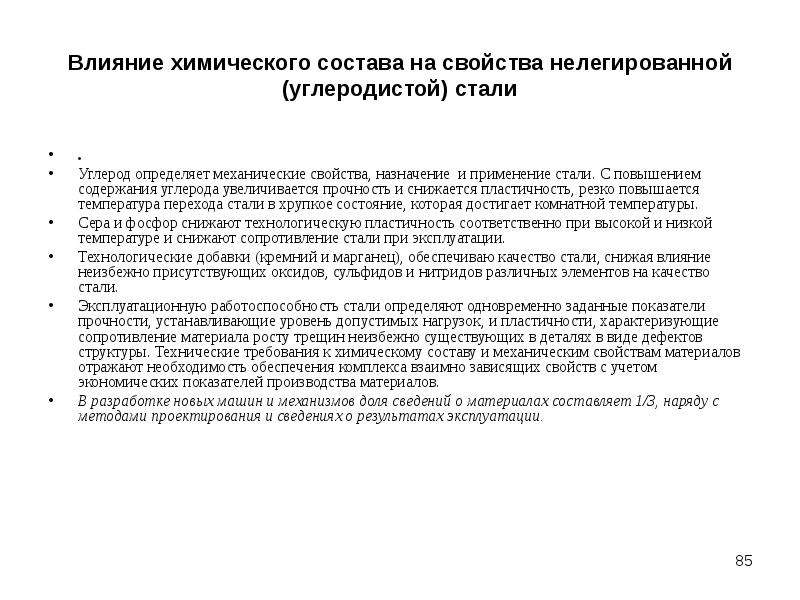

Слайд 85


Влияние химического состава на свойства нелегированной (углеродистой) стали . Углерод определяет механические свойства, назначение и применение...
Описание слайда:
Влияние химического состава на свойства нелегированной (углеродистой) стали . Углерод определяет механические свойства, назначение и применение стали. С повышением содержания углерода увеличивается прочность и снижается пластичность, резко повышается температура перехода стали в хрупкое состояние, которая достигает комнатной температуры. Сера и фосфор снижают технологическую пластичность соответственно при высокой и низкой температуре и снижают сопротивление стали при эксплуатации. Технологические добавки (кремний и марганец), обеспечиваю качество стали, снижая влияние неизбежно присутствующих оксидов, сульфидов и нитридов различных элементов на качество стали. Эксплуатационную работоспособность стали определяют одновременно заданные показатели прочности, устанавливающие уровень допустимых нагрузок, и пластичности, характеризующие сопротивление материала росту трещин неизбежно существующих в деталях в виде дефектов структуры. Технические требования к химическому составу и механическим свойствам материалов отражают необходимость обеспечения комплекса взаимно зависящих свойств с учетом экономических показателей производства материалов. В разработке новых машин и механизмов доля сведений о материалах составляет 1/3, наряду с методами проектирования и сведениях о результатах эксплуатации.

Слайд 86


Классификация сталей по назначению, маркировка конструкционных и инструментальных нелегированных сталей Нелегированные стали классифицируются по...
Описание слайда:
Классификация сталей по назначению, маркировка конструкционных и инструментальных нелегированных сталей Нелегированные стали классифицируются по назначению: - сталь общего назначения группа А, группа Б и группа В; - сталь конструкционная углеродистая обыкновенного качества; - сталь конструкционная углеродистая качественная. К стали группы А предъявляют только требования по механическим свойствам при комнатной температуре по пределу прочности σв, пределу текучести σ0,2, относительному удлинению δ. Химический состав является факультативным и должен обеспечить уровень механических свойств, маркировка стали Ст0-Ст6, σв≥300-600 МПа, σ0,2≥210-300 МПа (начиная от Ст2), для Ст0 δ≥22%, далее δ≥32-14%. Повышение требований по прочности обеспечивается за счет более высокого содержания углерода, при этом требования по относительному удлинению снижаются. Для стали группы Б предъявляются требования только по химическому составу, по содержанию углерода, марганца, кремния, сере и фосфора. К стали группы В предъявляют требования по химическому составу и механическим свойствам, слитки изготавливаются из кипящей (≤0,03% Si, кп), полуспокойной (0,05-0,17% Si, пс) и спокойной (0,17-0,37% Si, сп) стали. Маркировка качественной стали включает цифровое указание содержания углерода в сотых долях процента и указание состояния стали во время разливки, например сталь 08(кп, пс) – среднее содержание углерода 0,08% (состояние стали во время разливки кипящая или полуспокойная) или сталь 25 – среднее содержание углерода 0,25%, состояние стали спокойная (не указывается). Для механических свойств качественной стали дополнительно указывается интервал твердости для оперативного контроля качества стали на партии заготовок и ударная вязкость при комнатной и отрицательной климатической температуре, которая характеризует работоспособность стали при ударной (динамической нагрузке).

Слайд 87

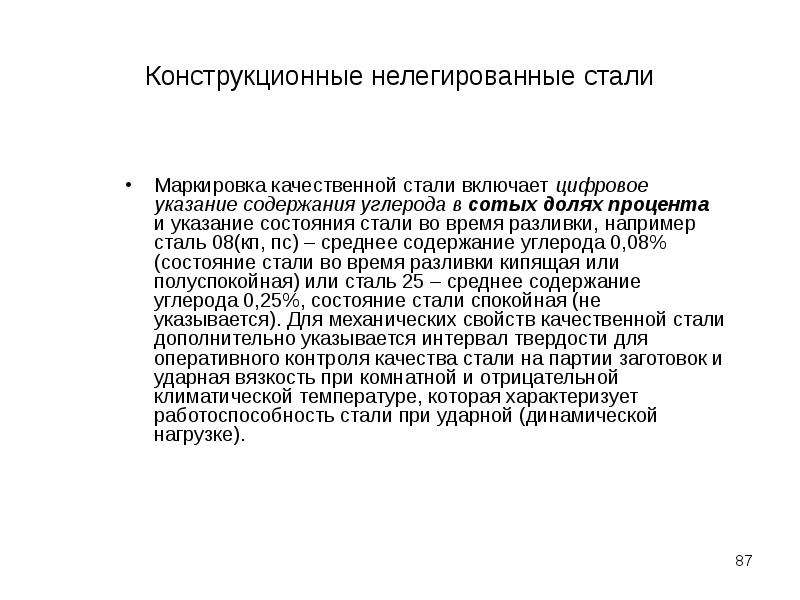

Конструкционные нелегированные стали
Описание слайда:
Конструкционные нелегированные стали

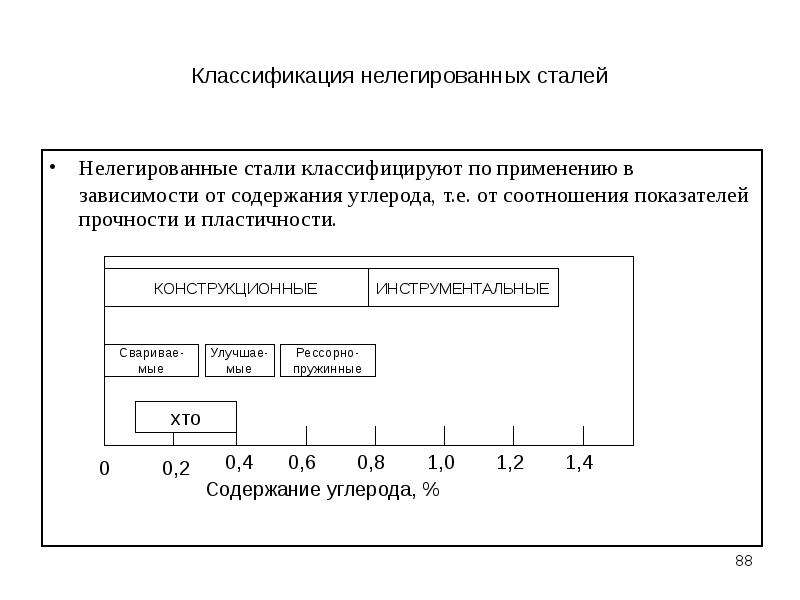

Слайд 88


Классификация нелегированных сталей Нелегированные стали классифицируют по применению в зависимости от содержания углерода, т.е. от соотношения...
Описание слайда:
Классификация нелегированных сталей Нелегированные стали классифицируют по применению в зависимости от содержания углерода, т.е. от соотношения показателей прочности и пластичности.

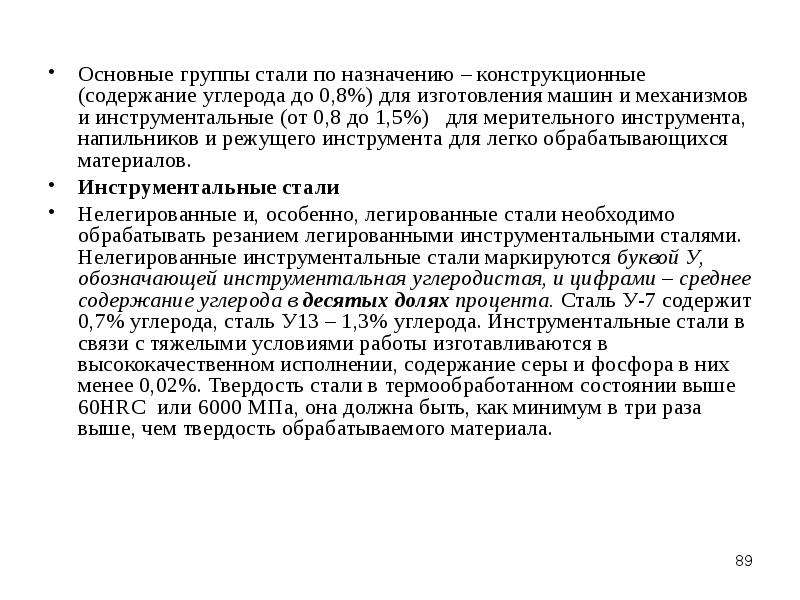

Слайд 89


Основные группы стали по назначению – конструкционные (содержание углерода до 0,8%) для изготовления машин и механизмов и инструментальные (от 0,8 до...
Описание слайда:
Основные группы стали по назначению – конструкционные (содержание углерода до 0,8%) для изготовления машин и механизмов и инструментальные (от 0,8 до 1,5%) для мерительного инструмента, напильников и режущего инструмента для легко обрабатывающихся материалов. Основные группы стали по назначению – конструкционные (содержание углерода до 0,8%) для изготовления машин и механизмов и инструментальные (от 0,8 до 1,5%) для мерительного инструмента, напильников и режущего инструмента для легко обрабатывающихся материалов. Инструментальные стали Нелегированные и, особенно, легированные стали необходимо обрабатывать резанием легированными инструментальными сталями. Нелегированные инструментальные стали маркируются буквой У, обозначающей инструментальная углеродистая, и цифрами – среднее содержание углерода в десятых долях процента. Сталь У-7 содержит 0,7% углерода, сталь У13 – 1,3% углерода. Инструментальные стали в связи с тяжелыми условиями работы изготавливаются в высококачественном исполнении, содержание серы и фосфора в них менее 0,02%. Твердость стали в термообработанном состоянии выше 60HRC или 6000 МПа, она должна быть, как минимум в три раза выше, чем твердость обрабатываемого материала.

Слайд 90

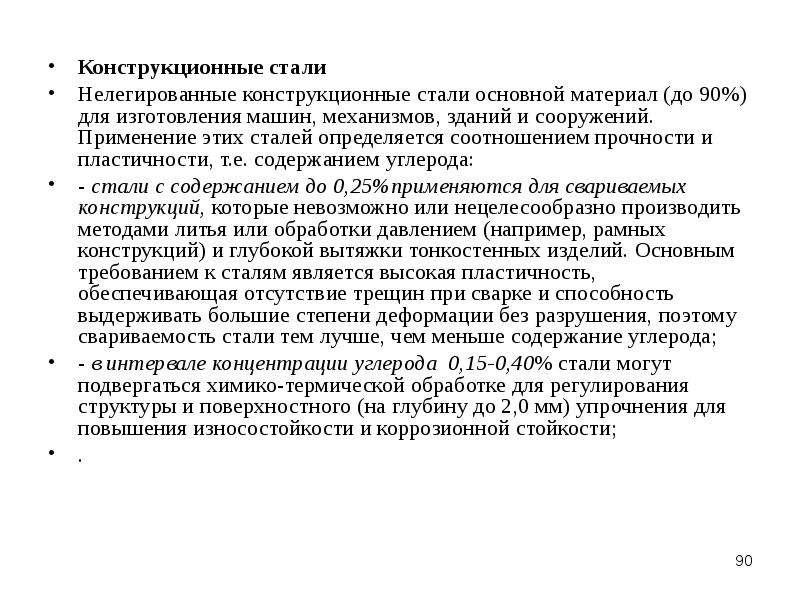

Конструкционные стали Конструкционные стали Нелегированные конструкционные стали основной материал (до 90%) для изготовления машин, механизмов,...
Описание слайда:
Конструкционные стали Конструкционные стали Нелегированные конструкционные стали основной материал (до 90%) для изготовления машин, механизмов, зданий и сооружений. Применение этих сталей определяется соотношением прочности и пластичности, т.е. содержанием углерода: - стали с содержанием до 0,25%применяются для свариваемых конструкций, которые невозможно или нецелесообразно производить методами литья или обработки давлением (например, рамных конструкций) и глубокой вытяжки тонкостенных изделий. Основным требованием к сталям является высокая пластичность, обеспечивающая отсутствие трещин при сварке и способность выдерживать большие степени деформации без разрушения, поэтому свариваемость стали тем лучше, чем меньше содержание углерода; - в интервале концентрации углерода 0,15-0,40% стали могут подвергаться химико-термической обработке для регулирования структуры и поверхностного (на глубину до 2,0 мм) упрочнения для повышения износостойкости и коррозионной стойкости; .

Слайд 91


- в интервале концентрации углерода 0,30-0,50% соотношение прочности и пластичности, а также ударной вязкости стали можно эффективно регулировать...
Описание слайда:
- в интервале концентрации углерода 0,30-0,50% соотношение прочности и пластичности, а также ударной вязкости стали можно эффективно регулировать термической обработкой (закалкой и высоким отпуском при 500-700 °С или улучшением, см. раздел термообработка), эти марки улучшаемых сталей широко применяются для изготовления машин и механизмов, работающих при динамических (ударных) нагрузках; - в интервале концентрации углерода 0,30-0,50% соотношение прочности и пластичности, а также ударной вязкости стали можно эффективно регулировать термической обработкой (закалкой и высоким отпуском при 500-700 °С или улучшением, см. раздел термообработка), эти марки улучшаемых сталей широко применяются для изготовления машин и механизмов, работающих при динамических (ударных) нагрузках; - стали с содержанием углерода 0,50-0,80%применяются для изготовления рессор и пружин, они имеют высокие предел упругости и многократно допустимую упругую деформацию, обеспечивающие работоспособность деталей в условиях непрерывных колебаний. Правильный выбор марки стали для изготовления деталей машин и контроль технологии производства обеспечивают гарантированную длительную работоспособность машин и механизмов при эксплуатации, нарушение технологии и процессов эксплуатации оборудования приводят к непредвиденному и раннему разрушению с тяжелыми последствиями с точки зрения безопасности процессов в техносфере.

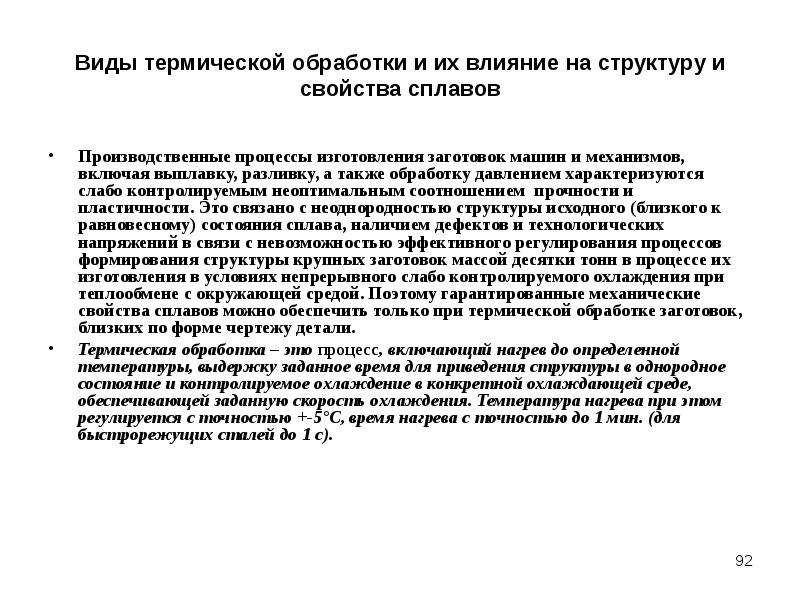

Слайд 92


Виды термической обработки и их влияние на структуру и свойства сплавов Производственные процессы изготовления заготовок машин и механизмов, включая...
Описание слайда:
Виды термической обработки и их влияние на структуру и свойства сплавов Производственные процессы изготовления заготовок машин и механизмов, включая выплавку, разливку, а также обработку давлением характеризуются слабо контролируемым неоптимальным соотношением прочности и пластичности. Это связано с неоднородностью структуры исходного (близкого к равновесному) состояния сплава, наличием дефектов и технологических напряжений в связи с невозможностью эффективного регулирования процессов формирования структуры крупных заготовок массой десятки тонн в процессе их изготовления в условиях непрерывного слабо контролируемого охлаждения при теплообмене с окружающей средой. Поэтому гарантированные механические свойства сплавов можно обеспечить только при термической обработке заготовок, близких по форме чертежу детали. Термическая обработка – это процесс, включающий нагрев до определенной температуры, выдержку заданное время для приведения структуры в однородное состояние и контролируемое охлаждение в конкретной охлаждающей среде, обеспечивающей заданную скорость охлаждения. Температура нагрева при этом регулируется с точностью +-5°С, время нагрева с точностью до 1 мин. (для быстрорежущих сталей до 1 с).

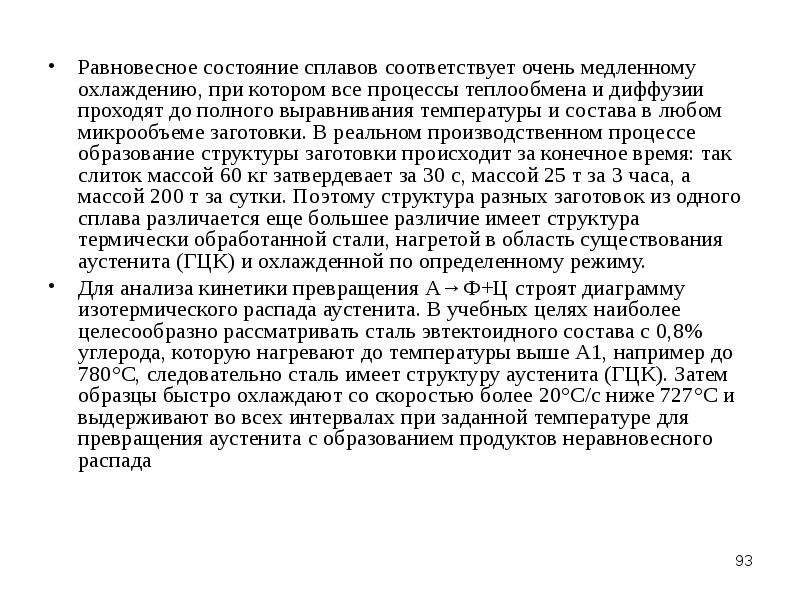

Слайд 93


Равновесное состояние сплавов соответствует очень медленному охлаждению, при котором все процессы теплообмена и диффузии проходят до полного...
Описание слайда:
Равновесное состояние сплавов соответствует очень медленному охлаждению, при котором все процессы теплообмена и диффузии проходят до полного выравнивания температуры и состава в любом микрообъеме заготовки. В реальном производственном процессе образование структуры заготовки происходит за конечное время: так слиток массой 60 кг затвердевает за 30 с, массой 25 т за 3 часа, а массой 200 т за сутки. Поэтому структура разных заготовок из одного сплава различается еще большее различие имеет структура термически обработанной стали, нагретой в область существования аустенита (ГЦК) и охлажденной по определенному режиму. Равновесное состояние сплавов соответствует очень медленному охлаждению, при котором все процессы теплообмена и диффузии проходят до полного выравнивания температуры и состава в любом микрообъеме заготовки. В реальном производственном процессе образование структуры заготовки происходит за конечное время: так слиток массой 60 кг затвердевает за 30 с, массой 25 т за 3 часа, а массой 200 т за сутки. Поэтому структура разных заготовок из одного сплава различается еще большее различие имеет структура термически обработанной стали, нагретой в область существования аустенита (ГЦК) и охлажденной по определенному режиму. Для анализа кинетики превращения А→Ф+Ц строят диаграмму изотермического распада аустенита. В учебных целях наиболее целесообразно рассматривать сталь эвтектоидного состава с 0,8% углерода, которую нагревают до температуры выше А1, например до 780°С, следовательно сталь имеет структуру аустенита (ГЦК). Затем образцы быстро охлаждают со скоростью более 20°С/с ниже 727°С и выдерживают во всех интервалах при заданной температуре для превращения аустенита с образованием продуктов неравновесного распада

Слайд 94


Диаграмма изотермического распада переохлажденного аустенита, 0,8% углерода
Описание слайда:
Диаграмма изотермического распада переохлажденного аустенита, 0,8% углерода

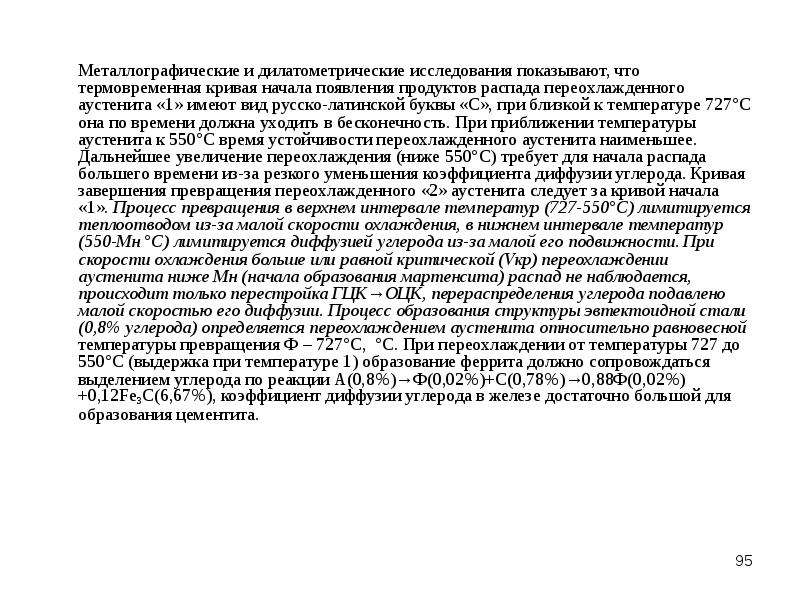

Слайд 95


Металлографические и дилатометрические исследования показывают, что термовременная кривая начала появления продуктов распада переохлажденного...
Описание слайда:
Металлографические и дилатометрические исследования показывают, что термовременная кривая начала появления продуктов распада переохлажденного аустенита «1» имеют вид русско-латинской буквы «С», при близкой к температуре 727°С она по времени должна уходить в бесконечность. При приближении температуры аустенита к 550°С время устойчивости переохлажденного аустенита наименьшее. Дальнейшее увеличение переохлаждения (ниже 550°С) требует для начала распада большего времени из-за резкого уменьшения коэффициента диффузии углерода. Кривая завершения превращения переохлажденного «2» аустенита следует за кривой начала «1». Процесс превращения в верхнем интервале температур (727-550°С) лимитируется теплоотводом из-за малой скорости охлаждения, в нижнем интервале температур (550-Мн °С) лимитируется диффузией углерода из-за малой его подвижности. При скорости охлаждения больше или равной критической (Vкр) переохлаждении аустенита ниже Мн (начала образования мартенсита) распад не наблюдается, происходит только перестройка ГЦК→ОЦК, перераспределения углерода подавлено малой скоростью его диффузии. Процесс образования структуры эвтектоидной стали (0,8% углерода) определяется переохлаждением аустенита относительно равновесной температуры превращения Ф – 727°С, °С. При переохлаждении от температуры 727 до 550°С (выдержка при температуре 1) образование феррита должно сопровождаться выделением углерода по реакции А(0,8%)→Ф(0,02%)+С(0,78%)→0,88Ф(0,02%)+0,12Fe3C(6,67%), коэффициент диффузии углерода в железе достаточно большой для образования цементита. Металлографические и дилатометрические исследования показывают, что термовременная кривая начала появления продуктов распада переохлажденного аустенита «1» имеют вид русско-латинской буквы «С», при близкой к температуре 727°С она по времени должна уходить в бесконечность. При приближении температуры аустенита к 550°С время устойчивости переохлажденного аустенита наименьшее. Дальнейшее увеличение переохлаждения (ниже 550°С) требует для начала распада большего времени из-за резкого уменьшения коэффициента диффузии углерода. Кривая завершения превращения переохлажденного «2» аустенита следует за кривой начала «1». Процесс превращения в верхнем интервале температур (727-550°С) лимитируется теплоотводом из-за малой скорости охлаждения, в нижнем интервале температур (550-Мн °С) лимитируется диффузией углерода из-за малой его подвижности. При скорости охлаждения больше или равной критической (Vкр) переохлаждении аустенита ниже Мн (начала образования мартенсита) распад не наблюдается, происходит только перестройка ГЦК→ОЦК, перераспределения углерода подавлено малой скоростью его диффузии. Процесс образования структуры эвтектоидной стали (0,8% углерода) определяется переохлаждением аустенита относительно равновесной температуры превращения Ф – 727°С, °С. При переохлаждении от температуры 727 до 550°С (выдержка при температуре 1) образование феррита должно сопровождаться выделением углерода по реакции А(0,8%)→Ф(0,02%)+С(0,78%)→0,88Ф(0,02%)+0,12Fe3C(6,67%), коэффициент диффузии углерода в железе достаточно большой для образования цементита.

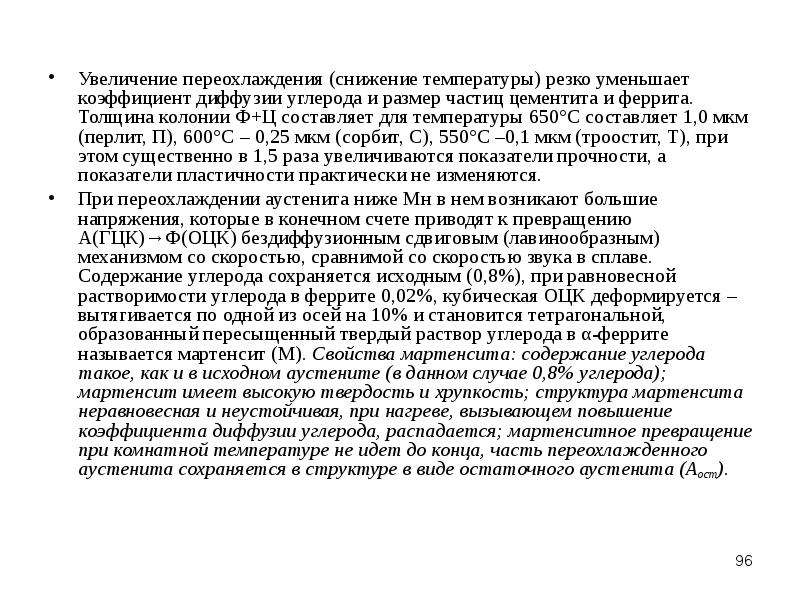

Слайд 96


Увеличение переохлаждения (снижение температуры) резко уменьшает коэффициент диффузии углерода и размер частиц цементита и феррита. Толщина колонии...
Описание слайда:
Увеличение переохлаждения (снижение температуры) резко уменьшает коэффициент диффузии углерода и размер частиц цементита и феррита. Толщина колонии Ф+Ц составляет для температуры 650°С составляет 1,0 мкм (перлит, П), 600°С – 0,25 мкм (сорбит, С), 550°С –0,1 мкм (троостит, Т), при этом существенно в 1,5 раза увеличиваются показатели прочности, а показатели пластичности практически не изменяются. Увеличение переохлаждения (снижение температуры) резко уменьшает коэффициент диффузии углерода и размер частиц цементита и феррита. Толщина колонии Ф+Ц составляет для температуры 650°С составляет 1,0 мкм (перлит, П), 600°С – 0,25 мкм (сорбит, С), 550°С –0,1 мкм (троостит, Т), при этом существенно в 1,5 раза увеличиваются показатели прочности, а показатели пластичности практически не изменяются. При переохлаждении аустенита ниже Мн в нем возникают большие напряжения, которые в конечном счете приводят к превращению А(ГЦК)→Ф(ОЦК) бездиффузионным сдвиговым (лавинообразным) механизмом со скоростью, сравнимой со скоростью звука в сплаве. Содержание углерода сохраняется исходным (0,8%), при равновесной растворимости углерода в феррите 0,02%, кубическая ОЦК деформируется – вытягивается по одной из осей на 10% и становится тетрагональной, образованный пересыщенный твердый раствор углерода в α-феррите называется мартенсит (М). Свойства мартенсита: содержание углерода такое, как и в исходном аустените (в данном случае 0,8% углерода); мартенсит имеет высокую твердость и хрупкость; структура мартенсита неравновесная и неустойчивая, при нагреве, вызывающем повышение коэффициента диффузии углерода, распадается; мартенситное превращение при комнатной температуре не идет до конца, часть переохлажденного аустенита сохраняется в структуре в виде остаточного аустенита (Аост).

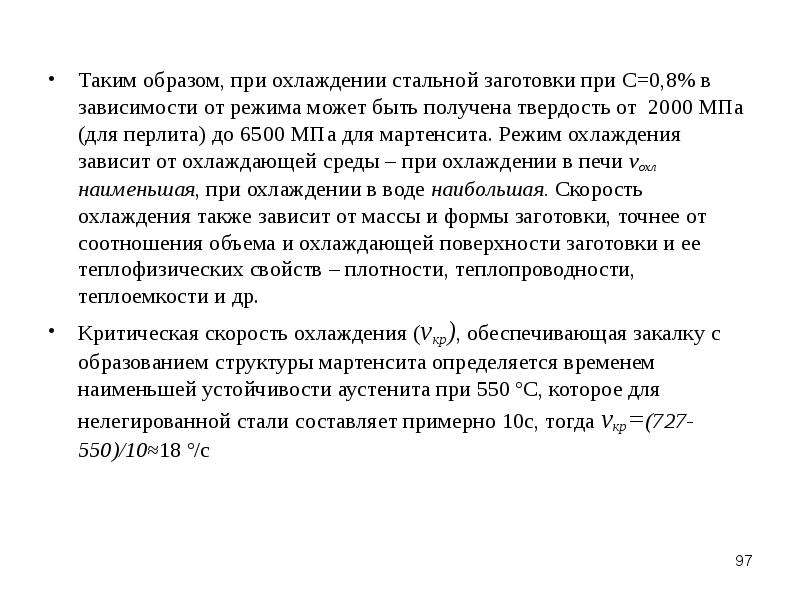

Слайд 97


Таким образом, при охлаждении стальной заготовки при С=0,8% в зависимости от режима может быть получена твердость от 2000 МПа (для перлита) до 6500...
Описание слайда:
Таким образом, при охлаждении стальной заготовки при С=0,8% в зависимости от режима может быть получена твердость от 2000 МПа (для перлита) до 6500 МПа для мартенсита. Режим охлаждения зависит от охлаждающей среды – при охлаждении в печи vохл наименьшая, при охлаждении в воде наибольшая. Скорость охлаждения также зависит от массы и формы заготовки, точнее от соотношения объема и охлаждающей поверхности заготовки и ее теплофизических свойств – плотности, теплопроводности, теплоемкости и др. Таким образом, при охлаждении стальной заготовки при С=0,8% в зависимости от режима может быть получена твердость от 2000 МПа (для перлита) до 6500 МПа для мартенсита. Режим охлаждения зависит от охлаждающей среды – при охлаждении в печи vохл наименьшая, при охлаждении в воде наибольшая. Скорость охлаждения также зависит от массы и формы заготовки, точнее от соотношения объема и охлаждающей поверхности заготовки и ее теплофизических свойств – плотности, теплопроводности, теплоемкости и др. Критическая скорость охлаждения (vкр), обеспечивающая закалку с образованием структуры мартенсита определяется временем наименьшей устойчивости аустенита при 550 ºС, которое для нелегированной стали составляет примерно 10с, тогда vкр=(727-550)/10≈18 º/с

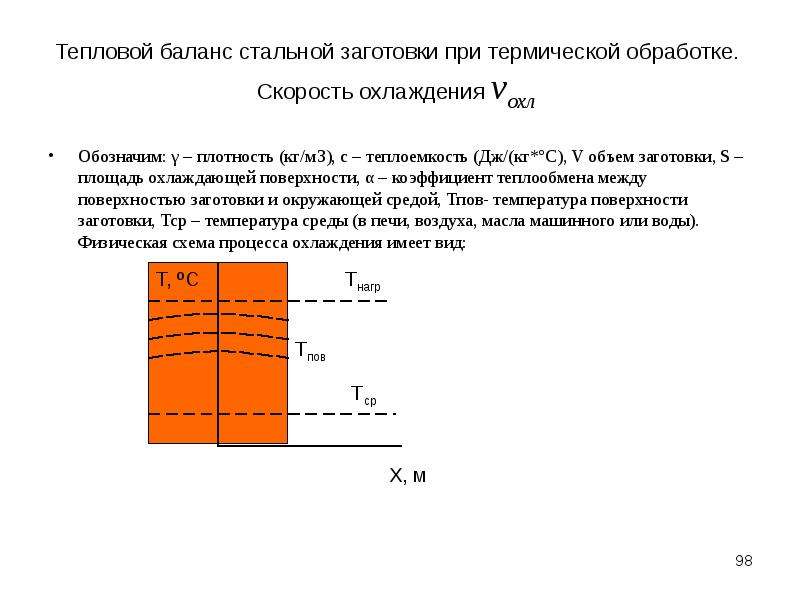

Слайд 98


Тепловой баланс стальной заготовки при термической обработке. Скорость охлаждения vохл Обозначим: γ – плотность (кг/м3), с – теплоемкость...
Описание слайда:
Тепловой баланс стальной заготовки при термической обработке. Скорость охлаждения vохл Обозначим: γ – плотность (кг/м3), с – теплоемкость (Дж/(кг*ºС), V объем заготовки, S – площадь охлаждающей поверхности, α – коэффициент теплообмена между поверхностью заготовки и окружающей средой, Тпов- температура поверхности заготовки, Тср – температура среды (в печи, воздуха, масла машинного или воды). Физическая схема процесса охлаждения имеет вид:

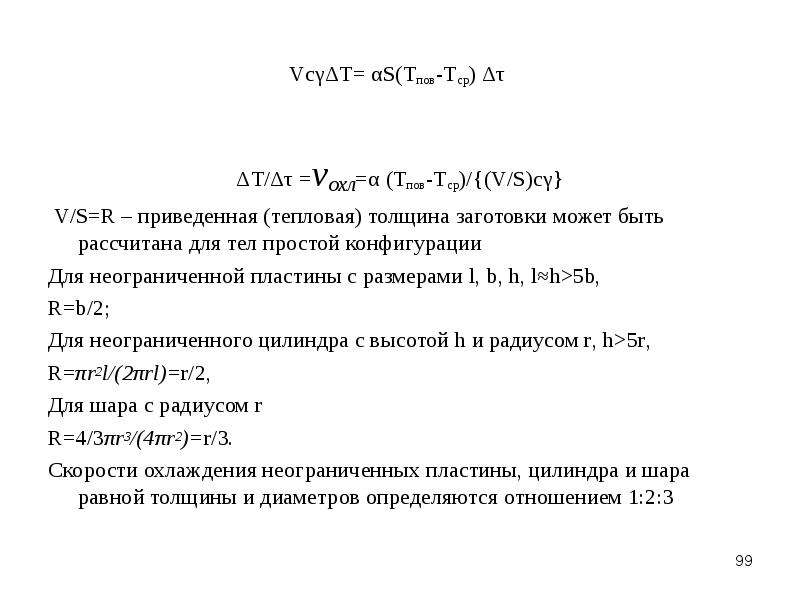

Слайд 99


VcγΔT= αS(Тпов-Тср) Δτ VcγΔT= αS(Тпов-Тср) Δτ ΔT/Δτ =vохл=α (Тпов-Тср)/{(V/S)cγ} V/S=R – приведенная (тепловая) толщина заготовки может быть...
Описание слайда:
VcγΔT= αS(Тпов-Тср) Δτ VcγΔT= αS(Тпов-Тср) Δτ ΔT/Δτ =vохл=α (Тпов-Тср)/{(V/S)cγ} V/S=R – приведенная (тепловая) толщина заготовки может быть рассчитана для тел простой конфигурации Для неограниченной пластины с размерами l, b, h, l≈h>5b, R=b/2; Для неограниченного цилиндра с высотой h и радиусом r, h>5r, R=πr2l/(2πrl)=r/2, Для шара с радиусом r R=4/3πr3/(4πr2)=r/3. Скорости охлаждения неограниченных пластины, цилиндра и шара равной толщины и диаметров определяются отношением 1:2:3

Слайд 100

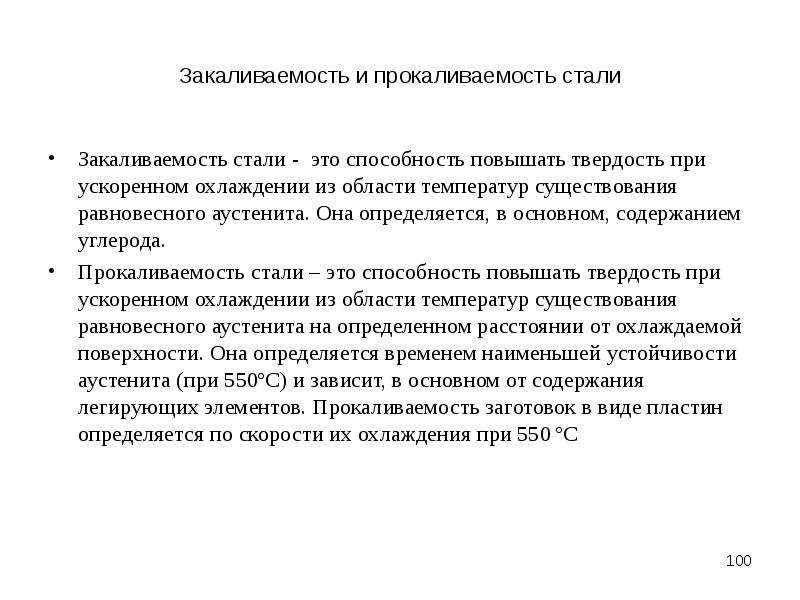

Закаливаемость и прокаливаемость стали Закаливаемость стали - это способность повышать твердость при ускоренном охлаждении из области температур...
Описание слайда:
Закаливаемость и прокаливаемость стали Закаливаемость стали - это способность повышать твердость при ускоренном охлаждении из области температур существования равновесного аустенита. Она определяется, в основном, содержанием углерода. Прокаливаемость стали – это способность повышать твердость при ускоренном охлаждении из области температур существования равновесного аустенита на определенном расстоянии от охлаждаемой поверхности. Она определяется временем наименьшей устойчивости аустенита (при 550ºС) и зависит, в основном от содержания легирующих элементов. Прокаливаемость заготовок в виде пластин определяется по скорости их охлаждения при 550 ºС

Слайд 101


vохл=α (Тпов-Тср)/(b/2*cγ)>18 ºC/c Откуда при α=1,5 вт/(м2К) b0=2 α (Тпов-Тср)/(18cγ)≤0,015м=15 мм
Описание слайда:
vохл=α (Тпов-Тср)/(b/2*cγ)>18 ºC/c Откуда при α=1,5 вт/(м2К) b0=2 α (Тпов-Тср)/(18cγ)≤0,015м=15 мм

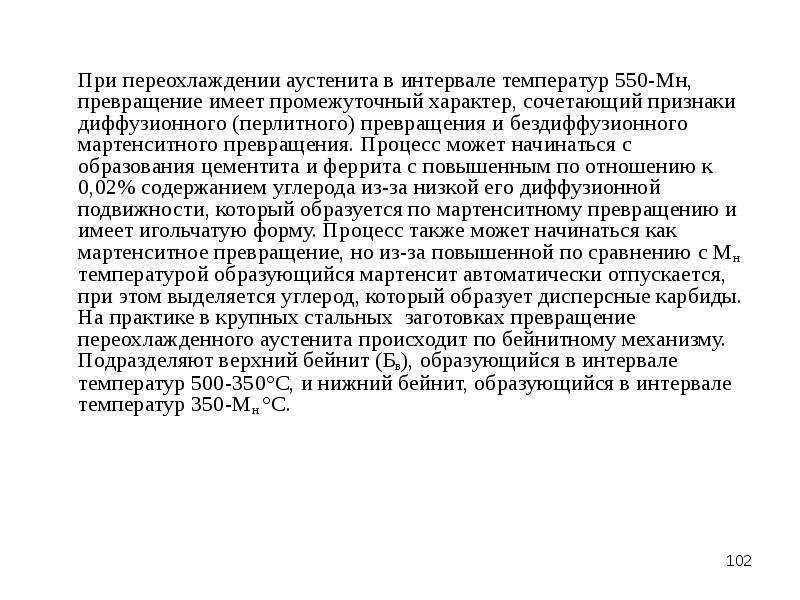

Слайд 102


При переохлаждении аустенита в интервале температур 550-Мн, превращение имеет промежуточный характер, сочетающий признаки диффузионного (перлитного)...
Описание слайда:
При переохлаждении аустенита в интервале температур 550-Мн, превращение имеет промежуточный характер, сочетающий признаки диффузионного (перлитного) превращения и бездиффузионного мартенситного превращения. Процесс может начинаться с образования цементита и феррита с повышенным по отношению к 0,02% содержанием углерода из-за низкой его диффузионной подвижности, который образуется по мартенситному превращению и имеет игольчатую форму. Процесс также может начинаться как мартенситное превращение, но из-за повышенной по сравнению с Мн температурой образующийся мартенсит автоматически отпускается, при этом выделяется углерод, который образует дисперсные карбиды. На практике в крупных стальных заготовках превращение переохлажденного аустенита происходит по бейнитному механизму. Подразделяют верхний бейнит (Бв), образующийся в интервале температур 500-350°С, и нижний бейнит, образующийся в интервале температур 350-Мн °С. При переохлаждении аустенита в интервале температур 550-Мн, превращение имеет промежуточный характер, сочетающий признаки диффузионного (перлитного) превращения и бездиффузионного мартенситного превращения. Процесс может начинаться с образования цементита и феррита с повышенным по отношению к 0,02% содержанием углерода из-за низкой его диффузионной подвижности, который образуется по мартенситному превращению и имеет игольчатую форму. Процесс также может начинаться как мартенситное превращение, но из-за повышенной по сравнению с Мн температурой образующийся мартенсит автоматически отпускается, при этом выделяется углерод, который образует дисперсные карбиды. На практике в крупных стальных заготовках превращение переохлажденного аустенита происходит по бейнитному механизму. Подразделяют верхний бейнит (Бв), образующийся в интервале температур 500-350°С, и нижний бейнит, образующийся в интервале температур 350-Мн °С.

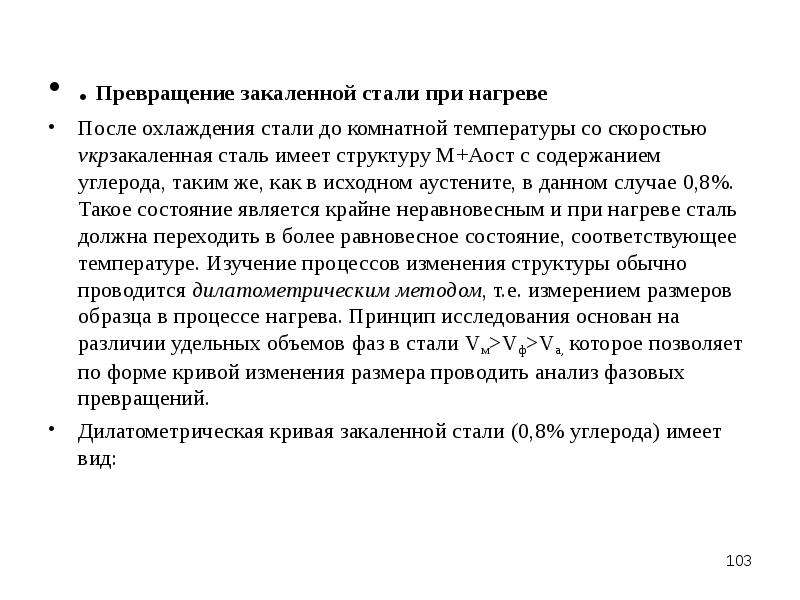

Слайд 103


. Превращение закаленной стали при нагреве . Превращение закаленной стали при нагреве После охлаждения стали до комнатной температуры со скоростью...
Описание слайда:
. Превращение закаленной стали при нагреве . Превращение закаленной стали при нагреве После охлаждения стали до комнатной температуры со скоростью vкрзакаленная сталь имеет структуру М+Аост с содержанием углерода, таким же, как в исходном аустените, в данном случае 0,8%. Такое состояние является крайне неравновесным и при нагреве сталь должна переходить в более равновесное состояние, соответствующее температуре. Изучение процессов изменения структуры обычно проводится дилатометрическим методом, т.е. измерением размеров образца в процессе нагрева. Принцип исследования основан на различии удельных объемов фаз в стали Vм>Vф>Vа, которое позволяет по форме кривой изменения размера проводить анализ фазовых превращений. Дилатометрическая кривая закаленной стали (0,8% углерода) имеет вид:

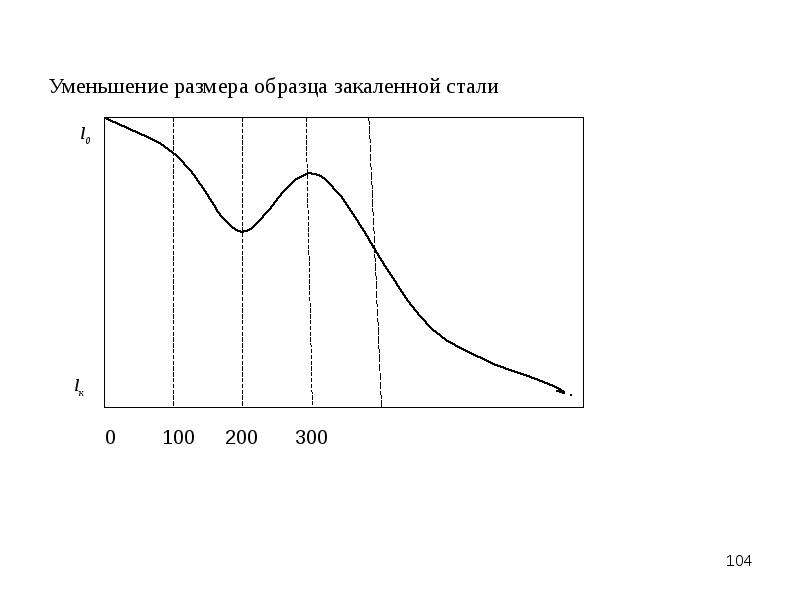

Слайд 104


Уменьшение размера образца закаленной стали Уменьшение размера образца закаленной стали
Описание слайда:
Уменьшение размера образца закаленной стали Уменьшение размера образца закаленной стали

Слайд 105

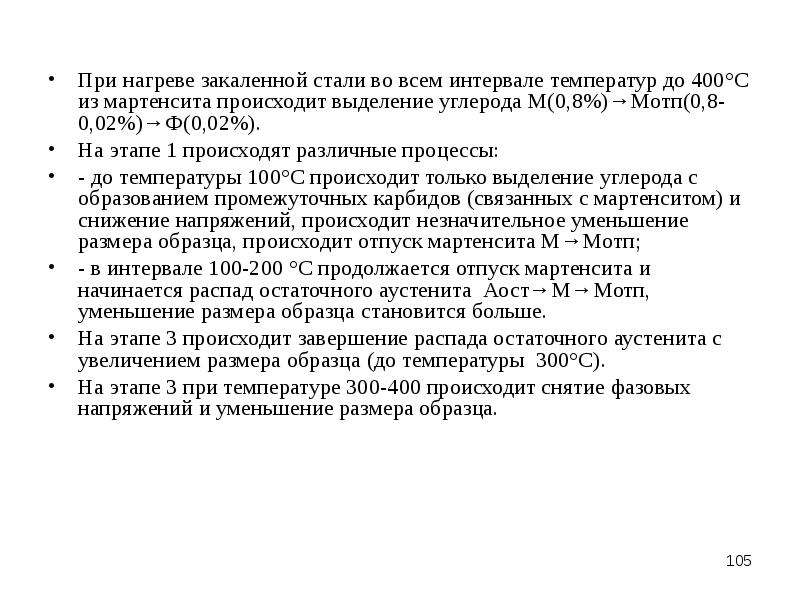

При нагреве закаленной стали во всем интервале температур до 400°С из мартенсита происходит выделение углерода М(0,8%)→Мотп(0,8-0,02%)→Ф(0,02%). При...
Описание слайда:
При нагреве закаленной стали во всем интервале температур до 400°С из мартенсита происходит выделение углерода М(0,8%)→Мотп(0,8-0,02%)→Ф(0,02%). При нагреве закаленной стали во всем интервале температур до 400°С из мартенсита происходит выделение углерода М(0,8%)→Мотп(0,8-0,02%)→Ф(0,02%). На этапе 1 происходят различные процессы: - до температуры 100°С происходит только выделение углерода с образованием промежуточных карбидов (связанных с мартенситом) и снижение напряжений, происходит незначительное уменьшение размера образца, происходит отпуск мартенсита М→Мотп; - в интервале 100-200 °С продолжается отпуск мартенсита и начинается распад остаточного аустенита Аост→М→Мотп, уменьшение размера образца становится больше. На этапе 3 происходит завершение распада остаточного аустенита с увеличением размера образца (до температуры 300°С). На этапе 3 при температуре 300-400 происходит снятие фазовых напряжений и уменьшение размера образца.

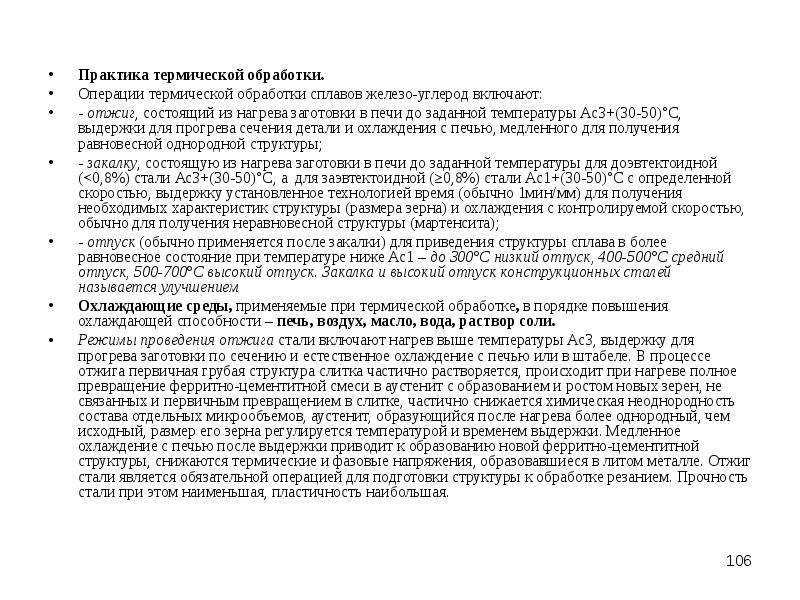

Слайд 106


Практика термической обработки. Практика термической обработки. Операции термической обработки сплавов железо-углерод включают: - отжиг, состоящий из...
Описание слайда:
Практика термической обработки. Практика термической обработки. Операции термической обработки сплавов железо-углерод включают: - отжиг, состоящий из нагрева заготовки в печи до заданной температуры Ас3+(30-50)°С, выдержки для прогрева сечения детали и охлаждения с печью, медленного для получения равновесной однородной структуры; - закалку, состоящую из нагрева заготовки в печи до заданной температуры для доэвтектоидной (

Слайд 107

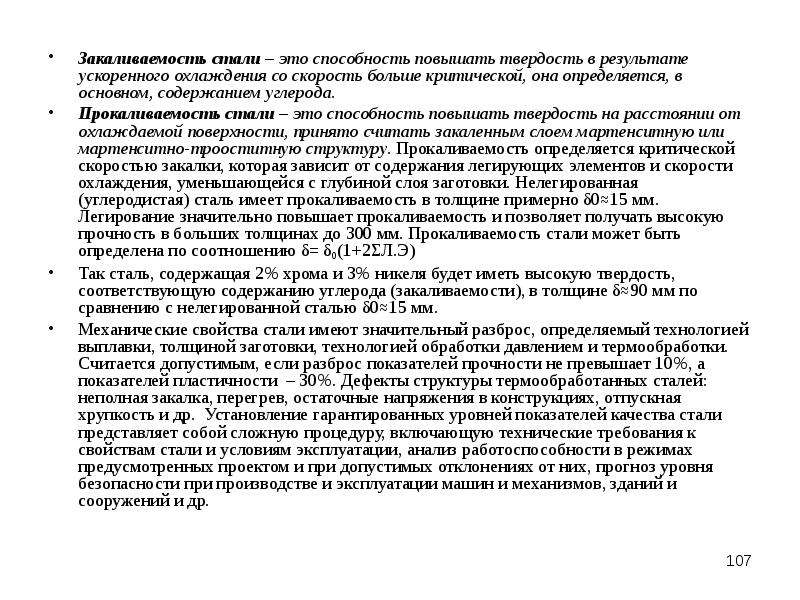

Закаливаемость стали – это способность повышать твердость в результате ускоренного охлаждения со скорость больше критической, она определяется, в...
Описание слайда:
Закаливаемость стали – это способность повышать твердость в результате ускоренного охлаждения со скорость больше критической, она определяется, в основном, содержанием углерода. Закаливаемость стали – это способность повышать твердость в результате ускоренного охлаждения со скорость больше критической, она определяется, в основном, содержанием углерода. Прокаливаемость стали – это способность повышать твердость на расстоянии от охлаждаемой поверхности, принято считать закаленным слоем мартенситную или мартенситно-трооститную структуру. Прокаливаемость определяется критической скоростью закалки, которая зависит от содержания легирующих элементов и скорости охлаждения, уменьшающейся с глубиной слоя заготовки. Нелегированная (углеродистая) сталь имеет прокаливаемость в толщине примерно δ0≈15 мм. Легирование значительно повышает прокаливаемость и позволяет получать высокую прочность в больших толщинах до 300 мм. Прокаливаемость стали может быть определена по соотношению δ= δ0(1+2ΣЛ.Э) Так сталь, содержащая 2% хрома и 3% никеля будет иметь высокую твердость, соответствующую содержанию углерода (закаливаемости), в толщине δ≈90 мм по сравнению с нелегированной сталью δ0≈15 мм. Механические свойства стали имеют значительный разброс, определяемый технологией выплавки, толщиной заготовки, технологией обработки давлением и термообработки. Считается допустимым, если разброс показателей прочности не превышает 10%, а показателей пластичности – 30%. Дефекты структуры термообработанных сталей: неполная закалка, перегрев, остаточные напряжения в конструкциях, отпускная хрупкость и др. Установление гарантированных уровней показателей качества стали представляет собой сложную процедуру, включающую технические требования к свойствам стали и условиям эксплуатации, анализ работоспособности в режимах предусмотренных проектом и при допустимых отклонениях от них, прогноз уровня безопасности при производстве и эксплуатации машин и механизмов, зданий и сооружений и др.

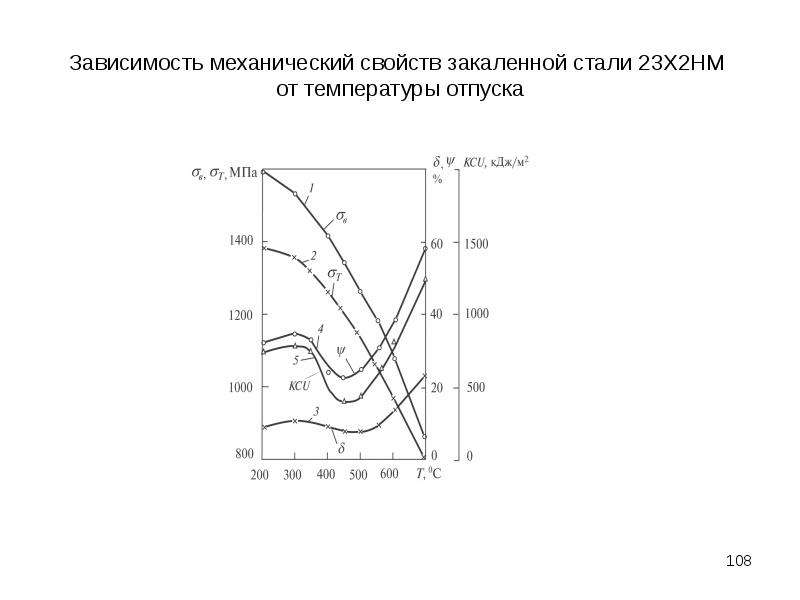

Слайд 108


Зависимость механический свойств закаленной стали 23Х2НМ от температуры отпуска
Описание слайда:
Зависимость механический свойств закаленной стали 23Х2НМ от температуры отпуска

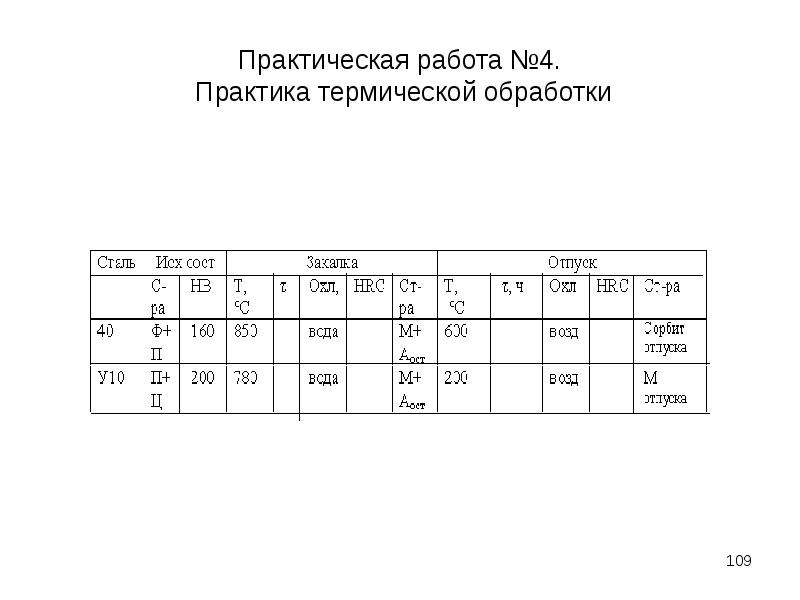

Слайд 109


Практическая работа №4. Практика термической обработки
Описание слайда:
Практическая работа №4. Практика термической обработки

Слайд 110


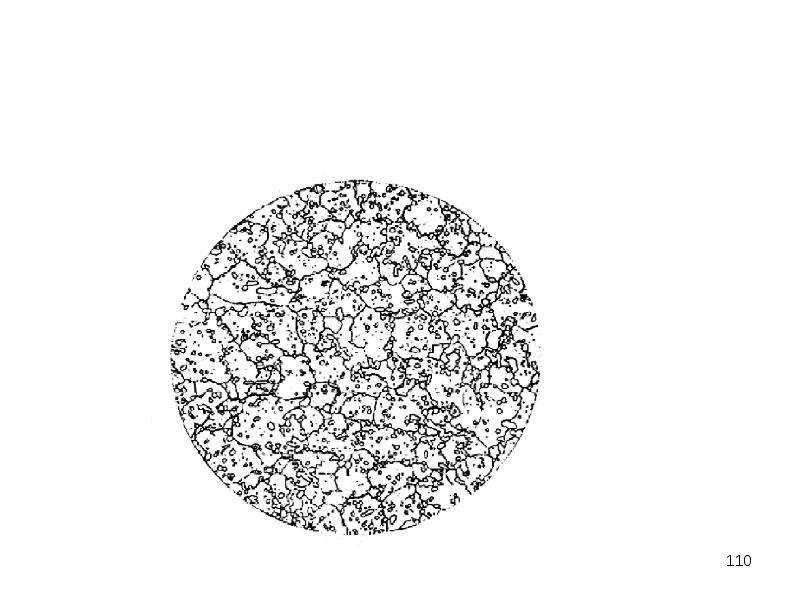

Материаловедение, слайд №110
Описание слайда:

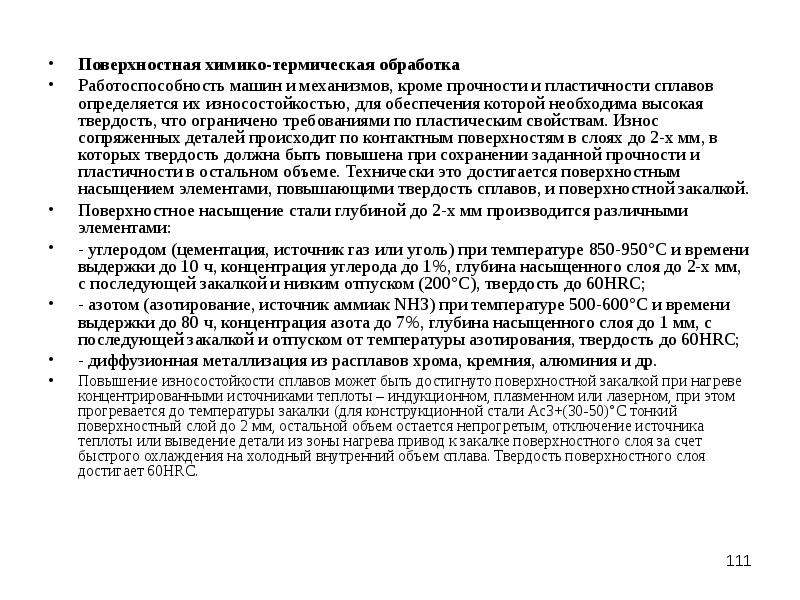

Слайд 111


Поверхностная химико-термическая обработка Поверхностная химико-термическая обработка Работоспособность машин и механизмов, кроме прочности и...
Описание слайда:
Поверхностная химико-термическая обработка Поверхностная химико-термическая обработка Работоспособность машин и механизмов, кроме прочности и пластичности сплавов определяется их износостойкостью, для обеспечения которой необходима высокая твердость, что ограничено требованиями по пластическим свойствам. Износ сопряженных деталей происходит по контактным поверхностям в слоях до 2-х мм, в которых твердость должна быть повышена при сохранении заданной прочности и пластичности в остальном объеме. Технически это достигается поверхностным насыщением элементами, повышающими твердость сплавов, и поверхностной закалкой. Поверхностное насыщение стали глубиной до 2-х мм производится различными элементами: - углеродом (цементация, источник газ или уголь) при температуре 850-950°С и времени выдержки до 10 ч, концентрация углерода до 1%, глубина насыщенного слоя до 2-х мм, с последующей закалкой и низким отпуском (200°С), твердость до 60НRC; - азотом (азотирование, источник аммиак NH3) при температуре 500-600°С и времени выдержки до 80 ч, концентрация азота до 7%, глубина насыщенного слоя до 1 мм, с последующей закалкой и отпуском от температуры азотирования, твердость до 60НRC; - диффузионная металлизация из расплавов хрома, кремния, алюминия и др. Повышение износостойкости сплавов может быть достигнуто поверхностной закалкой при нагреве концентрированными источниками теплоты – индукционном, плазменном или лазерном, при этом прогревается до температуры закалки (для конструкционной стали Ас3+(30-50)°С тонкий поверхностный слой до 2 мм, остальной объем остается непрогретым, отключение источника теплоты или выведение детали из зоны нагрева привод к закалке поверхностного слоя за счет быстрого охлаждения на холодный внутренний объем сплава. Твердость поверхностного слоя достигает 60HRC.

Слайд 112


Легированные стали и сплавы Легированные стали и сплавы Основная проблема применения нелегированных (углеродистых) сталей для изготовления машин и...
Описание слайда:
Легированные стали и сплавы Легированные стали и сплавы Основная проблема применения нелегированных (углеродистых) сталей для изготовления машин и механизмов – это невозможность получить после закалки высокие прочностные свойства в больших (более 30 мм) толщинах из-за низкой прокаливаемости ≤15 мм, при этом в центральных зонах массивных заготовок конструкционных сталей образуется структура Ф+П диффузионного превращения с пределом прочности 300-700 МПа для содержания углерода 0,1-0,8%. Другой проблемой является низкое сопротивление нелегированных сталей окислению на воздухе, во влажной атмосфере и при высокой температуре. Введение легирующих элементов для повышения механических и физико-химических свойств стали связано с технологическими сложностями и существенным повышением цены заготовок. Около 90% производимого объема составляют нелегированные стали общего применения, при этом научно-технический прогресс определяется производством легированных сталей различного назначения. В настоящее время разработано более 20 000 марок стали, широкое применение получили около 500 марок. Практически все легирующие элементы повышают прочность феррита, при этом пластичность, оцениваемая по температуре перехода в хрупкое состояние снижается, за исключением никеля, который снижает температуру перехода в область отрицательных температур, а при высоких содержаниях (10%) до -253΄С.

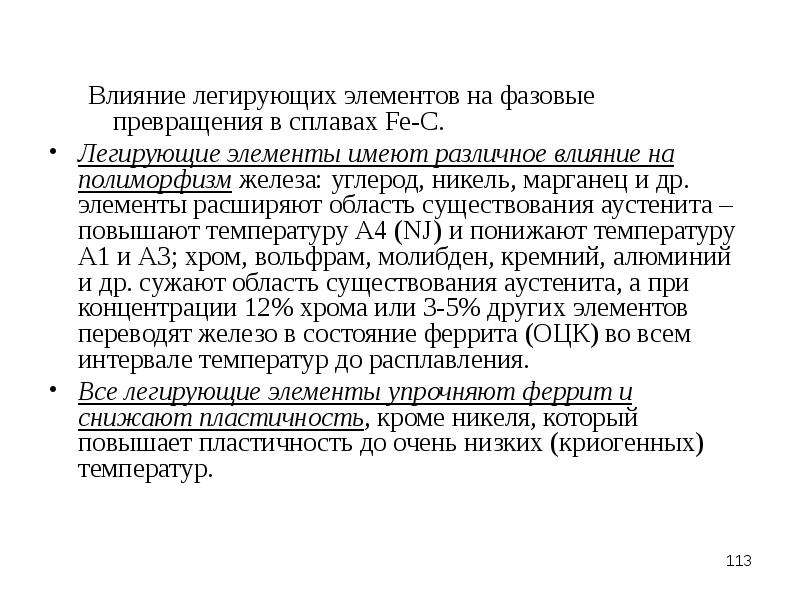

Слайд 113


Влияние легирующих элементов на фазовые превращения в сплавах Fe-C. Влияние легирующих элементов на фазовые превращения в сплавах Fe-C. Легирующие...
Описание слайда:
Влияние легирующих элементов на фазовые превращения в сплавах Fe-C. Влияние легирующих элементов на фазовые превращения в сплавах Fe-C. Легирующие элементы имеют различное влияние на полиморфизм железа: углерод, никель, марганец и др. элементы расширяют область существования аустенита – повышают температуру А4 (NJ) и понижают температуру А1 и А3; хром, вольфрам, молибден, кремний, алюминий и др. сужают область существования аустенита, а при концентрации 12% хрома или 3-5% других элементов переводят железо в состояние феррита (ОЦК) во всем интервале температур до расплавления. Все легирующие элементы упрочняют феррит и снижают пластичность, кроме никеля, который повышает пластичность до очень низких (криогенных) температур.

Слайд 114

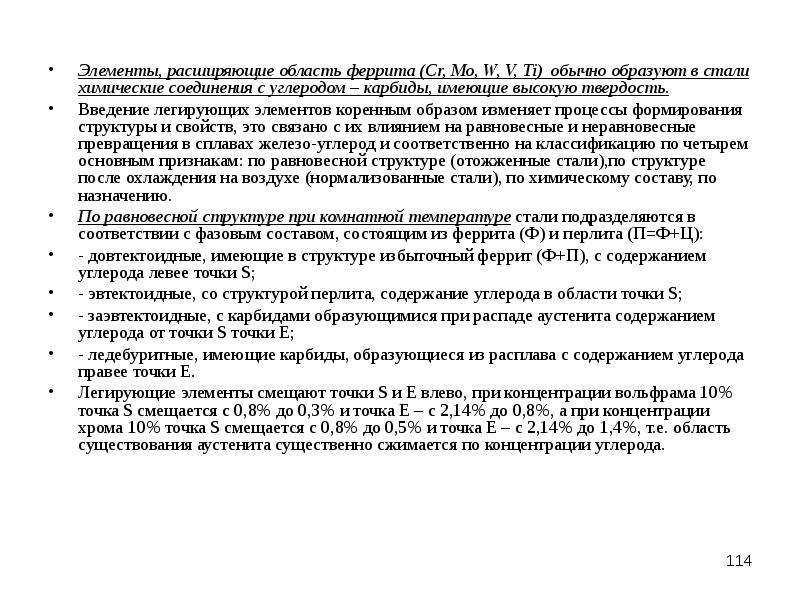

Элементы, расширяющие область феррита (Cr, Mo, W, V, Ti) обычно образуют в стали химические соединения с углеродом – карбиды, имеющие высокую...
Описание слайда:
Элементы, расширяющие область феррита (Cr, Mo, W, V, Ti) обычно образуют в стали химические соединения с углеродом – карбиды, имеющие высокую твердость. Элементы, расширяющие область феррита (Cr, Mo, W, V, Ti) обычно образуют в стали химические соединения с углеродом – карбиды, имеющие высокую твердость. Введение легирующих элементов коренным образом изменяет процессы формирования структуры и свойств, это связано с их влиянием на равновесные и неравновесные превращения в сплавах железо-углерод и соответственно на классификацию по четырем основным признакам: по равновесной структуре (отожженные стали),по структуре после охлаждения на воздухе (нормализованные стали), по химическому составу, по назначению. По равновесной структуре при комнатной температуре стали подразделяются в соответствии с фазовым составом, состоящим из феррита (Ф) и перлита (П=Ф+Ц): - довтектоидные, имеющие в структуре избыточный феррит (Ф+П), с содержанием углерода левее точки S; - эвтектоидные, со структурой перлита, содержание углерода в области точки S; - заэвтектоидные, с карбидами образующимися при распаде аустенита содержанием углерода от точки S точки Е; - ледебуритные, имеющие карбиды, образующиеся из расплава с содержанием углерода правее точки Е. Легирующие элементы смещают точки S и E влево, при концентрации вольфрама 10% точка S смещается с 0,8% до 0,3% и точка E – с 2,14% до 0,8%, а при концентрации хрома 10% точка S смещается с 0,8% до 0,5% и точка E – с 2,14% до 1,4%, т.е. область существования аустенита существенно сжимается по концентрации углерода.

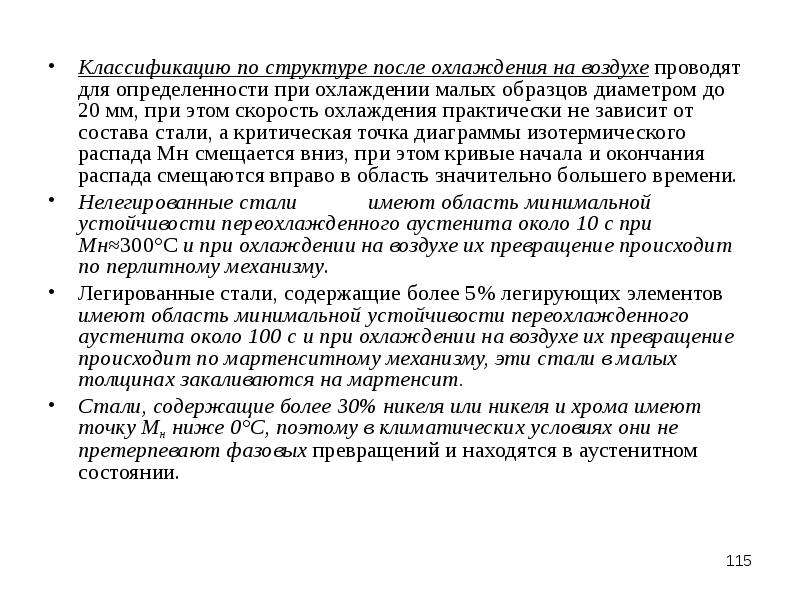

Слайд 115


Классификацию по структуре после охлаждения на воздухе проводят для определенности при охлаждении малых образцов диаметром до 20 мм, при этом...
Описание слайда:
Классификацию по структуре после охлаждения на воздухе проводят для определенности при охлаждении малых образцов диаметром до 20 мм, при этом скорость охлаждения практически не зависит от состава стали, а критическая точка диаграммы изотермического распада Мн смещается вниз, при этом кривые начала и окончания распада смещаются вправо в область значительно большего времени. Классификацию по структуре после охлаждения на воздухе проводят для определенности при охлаждении малых образцов диаметром до 20 мм, при этом скорость охлаждения практически не зависит от состава стали, а критическая точка диаграммы изотермического распада Мн смещается вниз, при этом кривые начала и окончания распада смещаются вправо в область значительно большего времени. Нелегированные стали имеют область минимальной устойчивости переохлажденного аустенита около 10 с при Мн≈300°С и при охлаждении на воздухе их превращение происходит по перлитному механизму. Легированные стали, содержащие более 5% легирующих элементов имеют область минимальной устойчивости переохлажденного аустенита около 100 с и при охлаждении на воздухе их превращение происходит по мартенситному механизму, эти стали в малых толщинах закаливаются на мартенсит. Стали, содержащие более 30% никеля или никеля и хрома имеют точку Мн ниже 0°С, поэтому в климатических условиях они не претерпевают фазовых превращений и находятся в аустенитном состоянии.

Слайд 116


Стали классифицируют по химическому составу, вводя в название марки основные легирующие элементы, например марганцовистые, хромистые, хромоникелевые...
Описание слайда:
Стали классифицируют по химическому составу, вводя в название марки основные легирующие элементы, например марганцовистые, хромистые, хромоникелевые и т.д. Стали классифицируют по химическому составу, вводя в название марки основные легирующие элементы, например марганцовистые, хромистые, хромоникелевые и т.д. Классификация сталей по назначению позволяет ориентироваться по применению, качеству и экономическим показателям. Принято подразделять стали на три большие группы: конструкционные, к которым предъявляются требования по механическим свойствам и работоспособности в машинах и механизмах; инструментальные, применяемые для изготовления различных инструментов и оснастки; специальные, к которым предъявляют дополнительные требования по механическим и физико-химическим свойствам – длительной прочности, жаропрочности, жаростойкости, коррозионной стойкости, электромагнитным свойствам и др. 5.2. Маркировка легированных сталей. Маркировка сталей принятая в российских стандартах состоит из цифр и букв, которые указывают на примерный химический состав и применение. Цифры в начале марки конструкционной стали указывают среднее содержание углерода в сотых долях процента, в инструментальных сталях - в десятых долях процента. За ними следуют буквы русского алфавита, обозначающие легирующий элемент и цифры, обозначающие его содержание.

Слайд 117

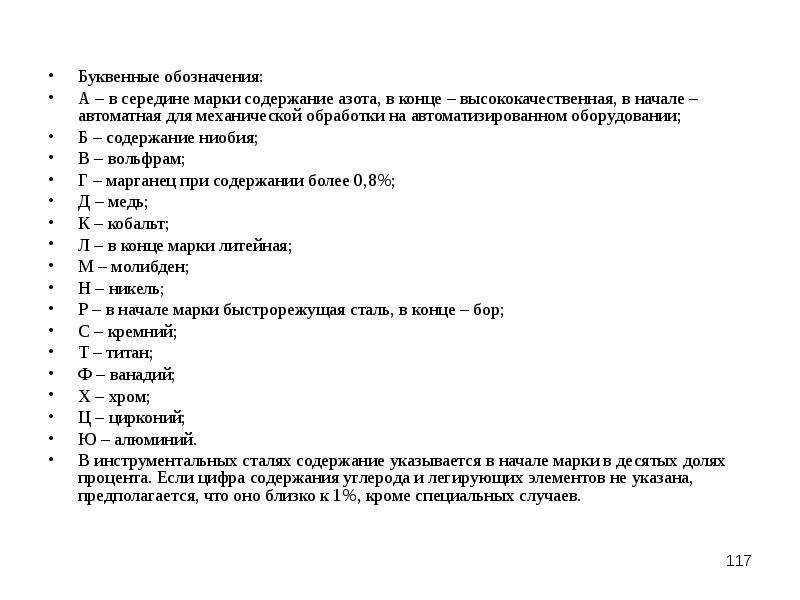

Буквенные обозначения: Буквенные обозначения: А – в середине марки содержание азота, в конце – высококачественная, в начале – автоматная для...
Описание слайда:
Буквенные обозначения: Буквенные обозначения: А – в середине марки содержание азота, в конце – высококачественная, в начале – автоматная для механической обработки на автоматизированном оборудовании; Б – содержание ниобия; В – вольфрам; Г – марганец при содержании более 0,8%; Д – медь; К – кобальт; Л – в конце марки литейная; М – молибден; Н – никель; Р – в начале марки быстрорежущая сталь, в конце – бор; С – кремний; Т – титан; Ф – ванадий; Х – хром; Ц – цирконий; Ю – алюминий. В инструментальных сталях содержание указывается в начале марки в десятых долях процента. Если цифра содержания углерода и легирующих элементов не указана, предполагается, что оно близко к 1%, кроме специальных случаев.

Слайд 118


Классификация легированных сталей по структуре и назначению. Конструкционные и инструментальные стали. Классификация легированных сталей по структуре...
Описание слайда:
Классификация легированных сталей по структуре и назначению. Конструкционные и инструментальные стали. Классификация легированных сталей по структуре и назначению. Конструкционные и инструментальные стали. По уровню легирования и структуре после охлаждения на воздухе стали подразделяются на несколько групп: низколегированные (до 5% легирующих элементов в сумме), перлитного класса; среднелегированные (5-10%), перлитного и аустенитного классов; высоколегированные (10-30%) ферритного, мартенситного, аустенитного и ледебуритного классов. Назначение конструкционных легированных сталей соответствует назначению нелегированных сталей (см. с. 39) – свариваемые (14Г2-09Г2ФБ), подвергаемые химико-термической обработке (18ХГТ-38ХMЮA), улучшаемые (30Х-45Х2Н2МФА), рессорно-пружинные (50С2-65С2ВА)). Легирующие элементы существенно влияют на свариваемость и прокаливаемость стали. Свариваемость оценивается по значению углеродного эквивалента по формуле в %масс. Сэкв=С+Mn/15+Cr/5+Ni/10+… 0,30-0,35, Поэтому хорошо свариваемые стали содержат до 0,25% углерода, до 2%Mn и малые добавки (до 0,1%) элементов, измельчающих структуру – Nb, V и др. Прокаливаемость определяет возможность получения закаленной структуры в массивных сечениях заготовок более 30 мм целью повышения однородности структуры, оценивается для сталей перлитного и мартенситного класса по сумме легирующих элементов по формуле δ= 15(1+2ΣЛ.Э.)

Слайд 119


Назначение инструментальных легированных сталей более широкое, оно включает изготовление мерительных инструментов – низколегированные стали...
Описание слайда:
Назначение инструментальных легированных сталей более широкое, оно включает изготовление мерительных инструментов – низколегированные стали перлитного класса (9ХС), режущих инструментов для тяжелых условий резания – быстрорежущие стали ледебуритного (карбидного) класса (Р18, Р6М5К5), штамповые стали для холодной и горячей обработки давлением (Х12М, 5ХНМ, 3Х2В8Ф). К инструментальным сплавам относятся твердые сплавы, состоящие из карбидов вольфрама и титана на кобальтовой связке, получаемые по технологии порошковой металлургии спеканием при Т=1500°С, ВК6 (6%Co, 94%WC), T5K10 (5%Ti, 10% Co, 85%WC). Назначение инструментальных легированных сталей более широкое, оно включает изготовление мерительных инструментов – низколегированные стали перлитного класса (9ХС), режущих инструментов для тяжелых условий резания – быстрорежущие стали ледебуритного (карбидного) класса (Р18, Р6М5К5), штамповые стали для холодной и горячей обработки давлением (Х12М, 5ХНМ, 3Х2В8Ф). К инструментальным сплавам относятся твердые сплавы, состоящие из карбидов вольфрама и титана на кобальтовой связке, получаемые по технологии порошковой металлургии спеканием при Т=1500°С, ВК6 (6%Co, 94%WC), T5K10 (5%Ti, 10% Co, 85%WC).

Слайд 120


Специальные стали, интервал рабочих температур и коррозионная стойкость. Специальные стали, интервал рабочих температур и коррозионная стойкость....
Описание слайда:
Специальные стали, интервал рабочих температур и коррозионная стойкость. Специальные стали, интервал рабочих температур и коррозионная стойкость. Специальные стали предназначены для работы в наиболее сложных условиях нагрузки при взаимодействии с окружающей средой, снижающем сопротивление, при высокой и низкой температуре, длительной и переменной нагрузке, когда работоспособность обеспечивается различным комплексом механических и физико-химических свойств. Коррозионностойкие стали Коррозионная стойкость сплава определяется двумя механизмами взаимодействия с окружающей и рабочей средой: окислением - взаимодействием с кислородом с образованием оксидов и электрохимической коррозией – взаимодействием с паровой средой или раствором с растворением или осаждением продуктов взаимодействия. При окислении возможно образование на поверхности детали плотной пленки оксида, защищающей сплав от дальнейшего окисления, а при электрохимической коррозии возможна пассивация сплава, существенно снижающая скорость растворения или осаждения продуктов взаимодействия. Ряд металлов образуют плотные пленки оксидов – хром, никель, титан, алюминий, кремний и др. Железо промышленного производства склонно к образованию при взаимодействии с кислородом оксидов FeO, Fe2O3, Fe3O4 с пористой структурой, поэтому процесс окисления практически не замедляется со временем. Легирование стали хромом до 10% незначительно повышает коррозионную стойкость, превышение концентрации хрома свыше 12% переводит сталь в коррозионностойкое состояние минеральных растворах, свыше 18% в слабых кислотах, при 28% сталь стойка к коррозии в сильных кислотах. Применяются стали ферритного класса 08Х13 и 15Х28Т, аустенитного класса 08Х18Н10Т и аустенитно-ферритного класса 08Х23Н6.

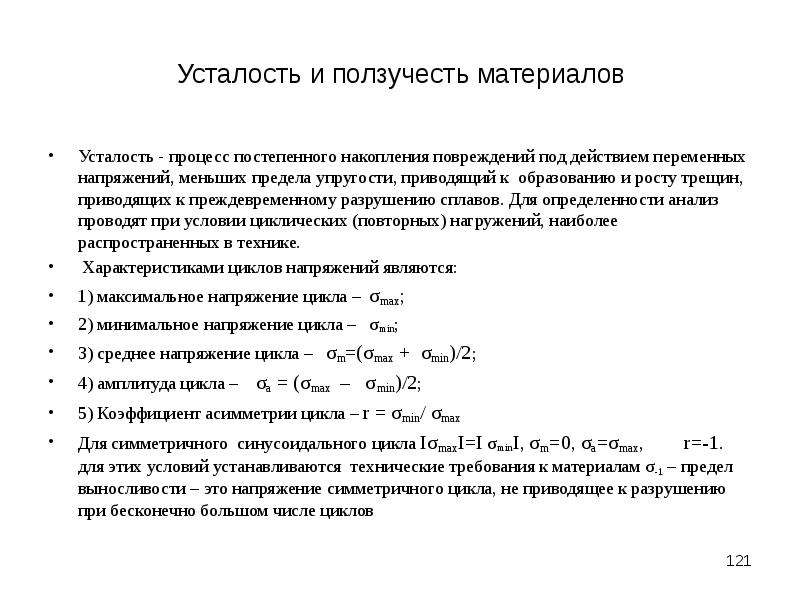

Слайд 121


Усталость и ползучесть материалов Усталость - процесс постепенного накопления повреждений под действием переменных напряжений, меньших предела...
Описание слайда:
Усталость и ползучесть материалов Усталость - процесс постепенного накопления повреждений под действием переменных напряжений, меньших предела упругости, приводящий к образованию и росту трещин, приводящих к преждевременному разрушению сплавов. Для определенности анализ проводят при условии циклических (повторных) нагружений, наиболее распространенных в технике. Характеристиками циклов напряжений являются: 1) максимальное напряжение цикла – σmax; 2) минимальное напряжение цикла – σmin; 3) среднее напряжение цикла – σm=(σmax + σmin)/2; 4) амплитуда цикла – σa = (σmax – σmin)/2; 5) Коэффициент асимметрии цикла – r = σmin/ σmax Для симметричного синусоидального цикла IσmaxI=I σminI, σm=0, σa=σmax, r=-1. для этих условий устанавливаются технические требования к материалам σ-1 – предел выносливости – это напряжение симметричного цикла, не приводящее к разрушению при бесконечно большом числе циклов

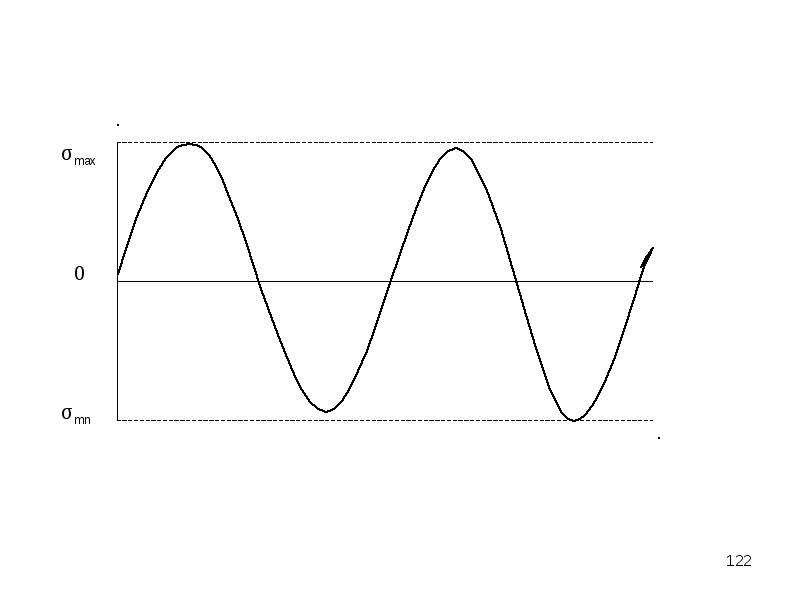

Слайд 122


Материаловедение, слайд №122
Описание слайда:

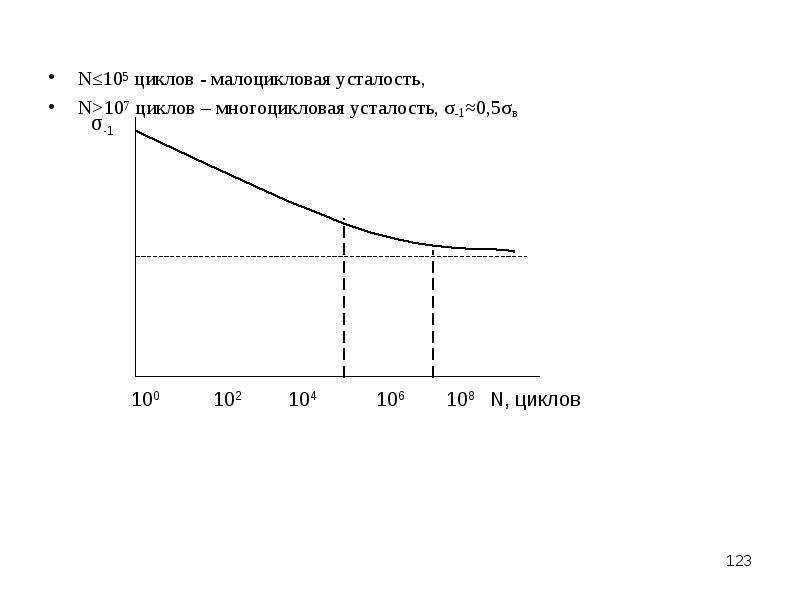

Слайд 123


N≤105 циклов - малоцикловая усталость, N≤105 циклов - малоцикловая усталость, N>107 циклов – многоцикловая усталость, σ-1≈0,5σв
Описание слайда:
N≤105 циклов - малоцикловая усталость, N≤105 циклов - малоцикловая усталость, N>107 циклов – многоцикловая усталость, σ-1≈0,5σв

Слайд 124

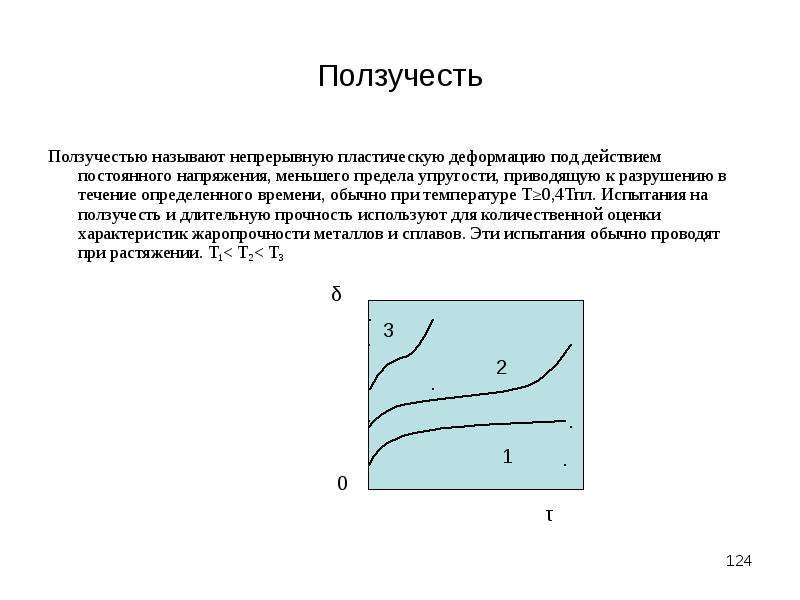

Ползучесть Ползучестью называют непрерывную пластическую деформацию под действием постоянного напряжения, меньшего предела упругости, приводящую к...
Описание слайда:
Ползучесть Ползучестью называют непрерывную пластическую деформацию под действием постоянного напряжения, меньшего предела упругости, приводящую к разрушению в течение определенного времени, обычно при температуре Т≥0,4Тпл. Испытания на ползучесть и длительную прочность используют для количественной оценки характеристик жаропрочности металлов и сплавов. Эти испытания обычно проводят при растяжении. Т1< Т2< Т3

Слайд 125

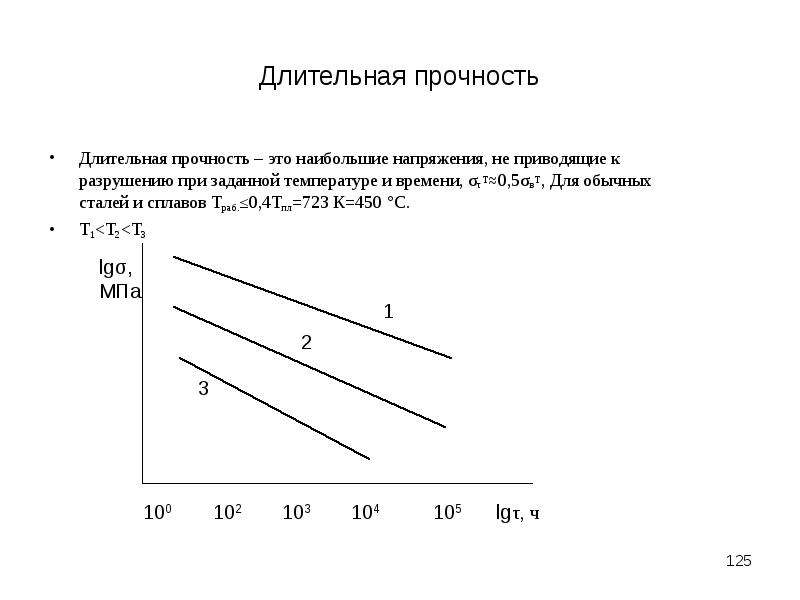

Длительная прочность Длительная прочность – это наибольшие напряжения, не приводящие к разрушению при заданной температуре и времени, στТ≈0,5σвТ, Для...
Описание слайда:
Длительная прочность Длительная прочность – это наибольшие напряжения, не приводящие к разрушению при заданной температуре и времени, στТ≈0,5σвТ, Для обычных сталей и сплавов Траб.≤0,4Тпл=723 К=450 °С. Т1

Слайд 126


Жаропрочные стали и сплавы никеля Жаропрочные стали и сплавы никеля Жаропрочность – это напряжение, которые выдерживает сплав без разрушения при...
Описание слайда:
Жаропрочные стали и сплавы никеля Жаропрочные стали и сплавы никеля Жаропрочность – это напряжение, которые выдерживает сплав без разрушения при данной температуре T заданное время t - σТt Нелегированные стали работоспособны до 450°С, низколегированные стали перлитного класса (20Х2МФ) – до 550°С, средне и высоколегированные стали мартенситного класса (15Х11Н2МФ) – до 600°С, аустенитные стали (08Х18Н10) – до 700°С, железо-никелевые (ХН35ВТЮ) и никелевые сплавы (_ХН65МВ) – 800-900°С. Температура отпуска после закалки для сталей перлитного и мартенситного класса должна быть выше рабочей температуры. При низких температурах до -253°С применяются, в основном, нержавеющие стали аустенитного класса, сплавы алюминия и сплавы титана.

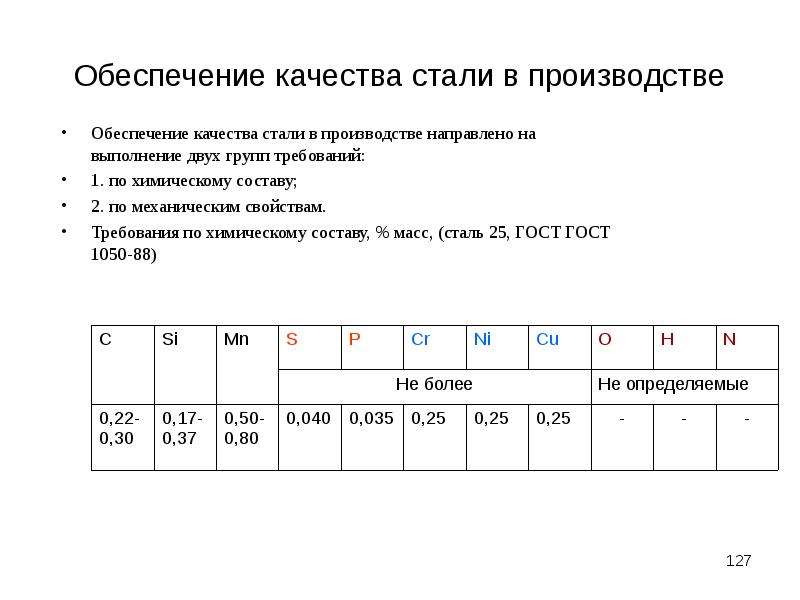

Слайд 127


Обеспечение качества стали в производстве Обеспечение качества стали в производстве направлено на выполнение двух групп требований: 1. по химическому...
Описание слайда:
Обеспечение качества стали в производстве Обеспечение качества стали в производстве направлено на выполнение двух групп требований: 1. по химическому составу; 2. по механическим свойствам. Требования по химическому составу, % масс, (сталь 25, ГОСТ ГОСТ 1050-88)

Слайд 128

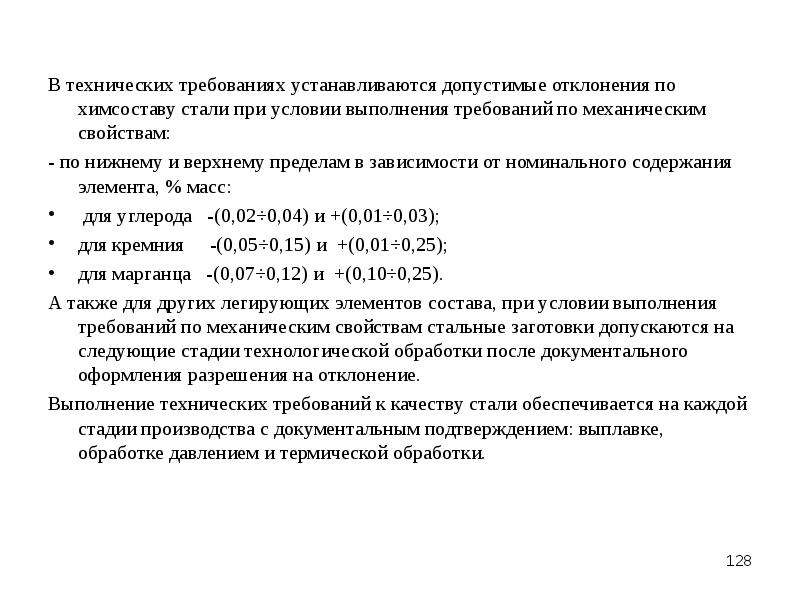

В технических требованиях устанавливаются допустимые отклонения по химсоставу стали при условии выполнения требований по механическим свойствам: В...
Описание слайда:
В технических требованиях устанавливаются допустимые отклонения по химсоставу стали при условии выполнения требований по механическим свойствам: В технических требованиях устанавливаются допустимые отклонения по химсоставу стали при условии выполнения требований по механическим свойствам: - по нижнему и верхнему пределам в зависимости от номинального содержания элемента, % масс: для углерода -(0,02÷0,04) и +(0,01÷0,03); для кремния -(0,05÷0,15) и +(0,01÷0,25); для марганца -(0,07÷0,12) и +(0,10÷0,25). А также для других легирующих элементов состава, при условии выполнения требований по механическим свойствам стальные заготовки допускаются на следующие стадии технологической обработки после документального оформления разрешения на отклонение. Выполнение технических требований к качеству стали обеспечивается на каждой стадии производства с документальным подтверждением: выплавке, обработке давлением и термической обработки.

Слайд 129

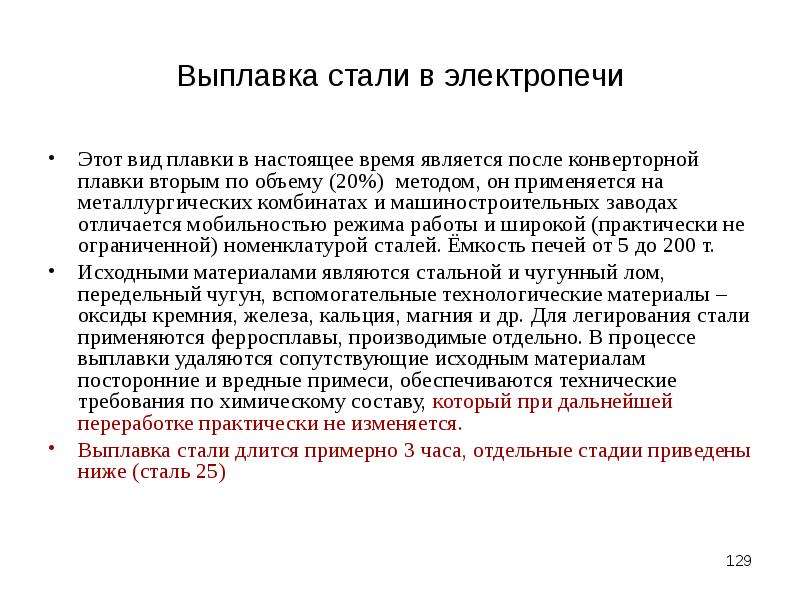

Выплавка стали в электропечи Этот вид плавки в настоящее время является после конверторной плавки вторым по объему (20%) методом, он применяется на...
Описание слайда:
Выплавка стали в электропечи Этот вид плавки в настоящее время является после конверторной плавки вторым по объему (20%) методом, он применяется на металлургических комбинатах и машиностроительных заводах отличается мобильностью режима работы и широкой (практически не ограниченной) номенклатурой сталей. Ёмкость печей от 5 до 200 т. Исходными материалами являются стальной и чугунный лом, передельный чугун, вспомогательные технологические материалы – оксиды кремния, железа, кальция, магния и др. Для легирования стали применяются ферросплавы, производимые отдельно. В процессе выплавки удаляются сопутствующие исходным материалам посторонние и вредные примеси, обеспечиваются технические требования по химическому составу, который при дальнейшей переработке практически не изменяется. Выплавка стали длится примерно 3 часа, отдельные стадии приведены ниже (сталь 25)

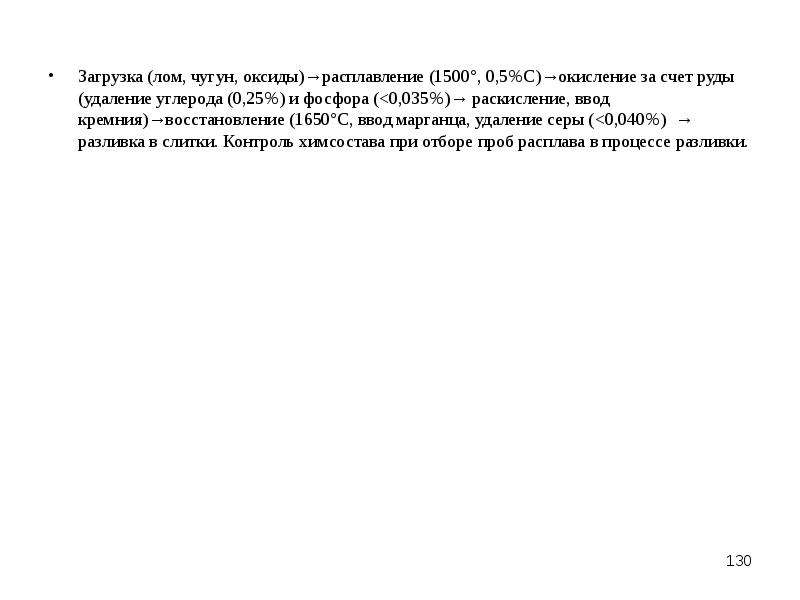

Слайд 130


Загрузка (лом, чугун, оксиды)→расплавление (1500°, 0,5%С)→окисление за счет руды (удаление углерода (0,25%) и фосфора (
Описание слайда:
Загрузка (лом, чугун, оксиды)→расплавление (1500°, 0,5%С)→окисление за счет руды (удаление углерода (0,25%) и фосфора (

Слайд 131

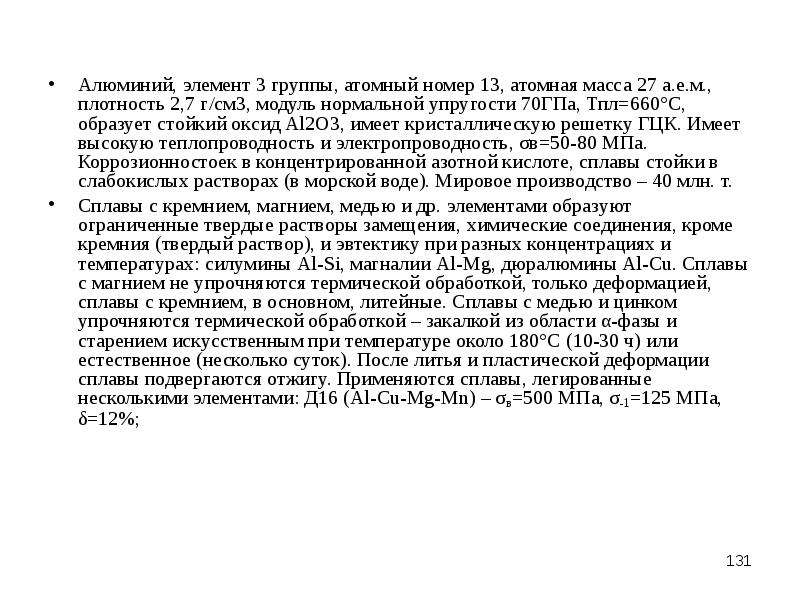

Алюминий, элемент 3 группы, атомный номер 13, атомная масса 27 а.е.м., плотность 2,7 г/см3, модуль нормальной упругости 70ГПа, Тпл=660°С, образует...
Описание слайда:
Алюминий, элемент 3 группы, атомный номер 13, атомная масса 27 а.е.м., плотность 2,7 г/см3, модуль нормальной упругости 70ГПа, Тпл=660°С, образует стойкий оксид Al2O3, имеет кристаллическую решетку ГЦК. Имеет высокую теплопроводность и электропроводность, σв=50-80 МПа. Коррозионностоек в концентрированной азотной кислоте, сплавы стойки в слабокислых растворах (в морской воде). Мировое производство – 40 млн. т. Алюминий, элемент 3 группы, атомный номер 13, атомная масса 27 а.е.м., плотность 2,7 г/см3, модуль нормальной упругости 70ГПа, Тпл=660°С, образует стойкий оксид Al2O3, имеет кристаллическую решетку ГЦК. Имеет высокую теплопроводность и электропроводность, σв=50-80 МПа. Коррозионностоек в концентрированной азотной кислоте, сплавы стойки в слабокислых растворах (в морской воде). Мировое производство – 40 млн. т. Сплавы с кремнием, магнием, медью и др. элементами образуют ограниченные твердые растворы замещения, химические соединения, кроме кремния (твердый раствор), и эвтектику при разных концентрациях и температурах: силумины Al-Si, магналии Al-Mg, дюралюмины Al-Cu. Сплавы с магнием не упрочняются термической обработкой, только деформацией, сплавы с кремнием, в основном, литейные. Сплавы с медью и цинком упрочняются термической обработкой – закалкой из области α-фазы и старением искусственным при температуре около 180°С (10-30 ч) или естественное (несколько суток). После литья и пластической деформации сплавы подвергаются отжигу. Применяются сплавы, легированные несколькими элементами: Д16 (Al-Cu-Mg-Mn) – σв=500 МПа, σ-1=125 МПа, δ=12%;

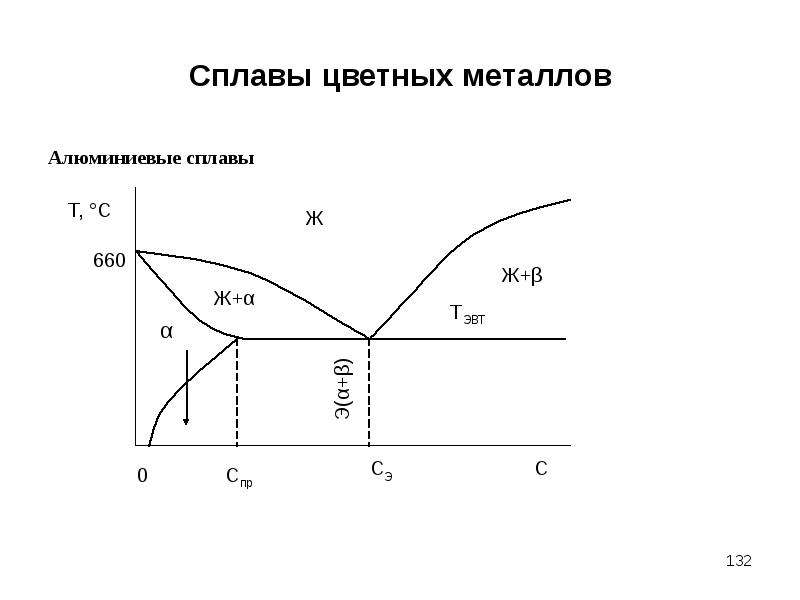

Слайд 132


Сплавы цветных металлов Алюминиевые сплавы
Описание слайда:
Сплавы цветных металлов Алюминиевые сплавы

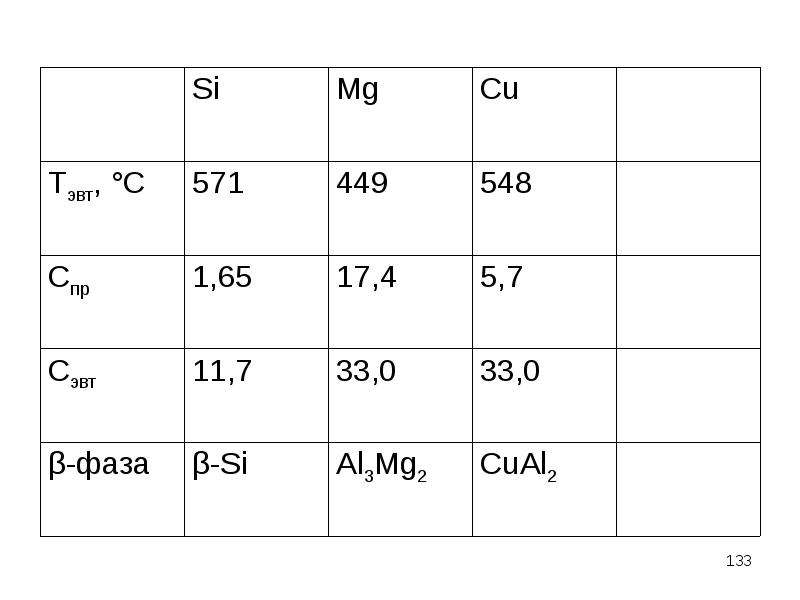

Слайд 133


Материаловедение, слайд №133
Описание слайда:

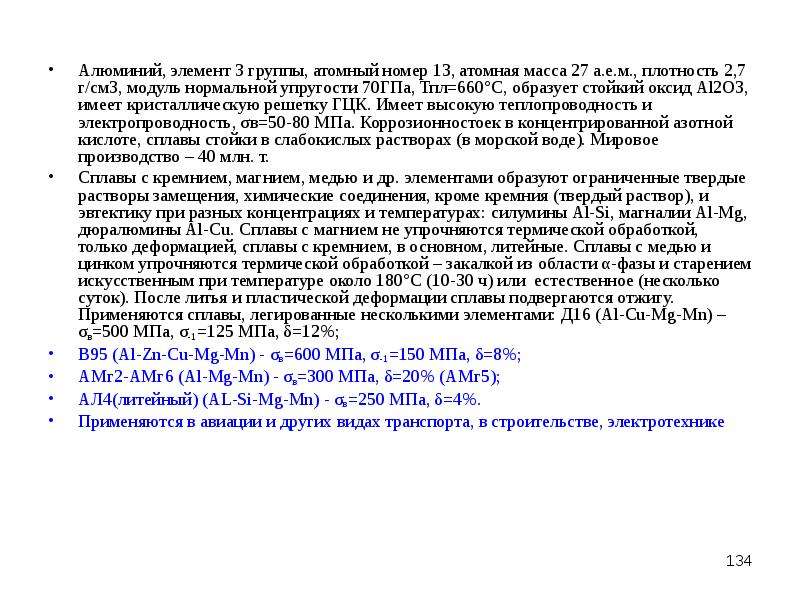

Слайд 134


Алюминий, элемент 3 группы, атомный номер 13, атомная масса 27 а.е.м., плотность 2,7 г/см3, модуль нормальной упругости 70ГПа, Тпл=660°С, образует...
Описание слайда:
Алюминий, элемент 3 группы, атомный номер 13, атомная масса 27 а.е.м., плотность 2,7 г/см3, модуль нормальной упругости 70ГПа, Тпл=660°С, образует стойкий оксид Al2O3, имеет кристаллическую решетку ГЦК. Имеет высокую теплопроводность и электропроводность, σв=50-80 МПа. Коррозионностоек в концентрированной азотной кислоте, сплавы стойки в слабокислых растворах (в морской воде). Мировое производство – 40 млн. т. Алюминий, элемент 3 группы, атомный номер 13, атомная масса 27 а.е.м., плотность 2,7 г/см3, модуль нормальной упругости 70ГПа, Тпл=660°С, образует стойкий оксид Al2O3, имеет кристаллическую решетку ГЦК. Имеет высокую теплопроводность и электропроводность, σв=50-80 МПа. Коррозионностоек в концентрированной азотной кислоте, сплавы стойки в слабокислых растворах (в морской воде). Мировое производство – 40 млн. т. Сплавы с кремнием, магнием, медью и др. элементами образуют ограниченные твердые растворы замещения, химические соединения, кроме кремния (твердый раствор), и эвтектику при разных концентрациях и температурах: силумины Al-Si, магналии Al-Mg, дюралюмины Al-Cu. Сплавы с магнием не упрочняются термической обработкой, только деформацией, сплавы с кремнием, в основном, литейные. Сплавы с медью и цинком упрочняются термической обработкой – закалкой из области α-фазы и старением искусственным при температуре около 180°С (10-30 ч) или естественное (несколько суток). После литья и пластической деформации сплавы подвергаются отжигу. Применяются сплавы, легированные несколькими элементами: Д16 (Al-Cu-Mg-Mn) – σв=500 МПа, σ-1=125 МПа, δ=12%; В95 (Al-Zn-Cu-Mg-Mn) - σв=600 МПа, σ-1=150 МПа, δ=8%; АМг2-АМг6 (Al-Mg-Mn) - σв=300 МПа, δ=20% (АМг5); АЛ4(литейный) (AL-Si-Mg-Mn) - σв=250 МПа, δ=4%. Применяются в авиации и других видах транспорта, в строительстве, электротехнике

Слайд 135


Материаловедение, слайд №135
Описание слайда:

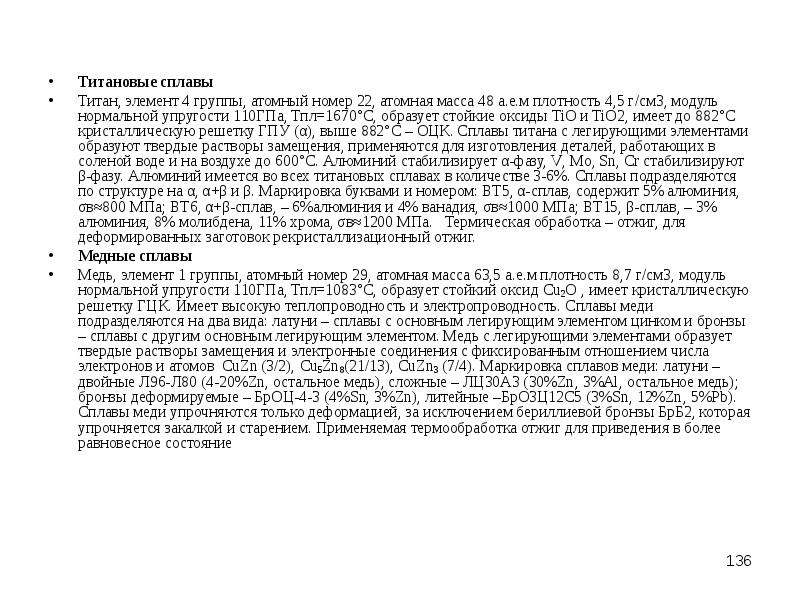

Слайд 136


Титановые сплавы Титан, элемент 4 группы, атомный номер 22, атомная масса 48 а.е.м плотность 4,5 г/см3, модуль нормальной упругости 110ГПа,...
Описание слайда:
Титановые сплавы Титан, элемент 4 группы, атомный номер 22, атомная масса 48 а.е.м плотность 4,5 г/см3, модуль нормальной упругости 110ГПа, Тпл=1670°С, образует стойкие оксиды TiO и TiO2, имеет до 882°С кристаллическую решетку ГПУ (α), выше 882°С – ОЦК. Сплавы титана с легирующими элементами образуют твердые растворы замещения, применяются для изготовления деталей, работающих в соленой воде и на воздухе до 600°С. Алюминий стабилизирует α-фазу, V, Mo, Sn, Cr стабилизируют β-фазу. Алюминий имеется во всех титановых сплавах в количестве 3-6%. Сплавы подразделяются по структуре на α, α+β и β. Маркировка буквами и номером: ВТ5, α-сплав, содержит 5% алюминия, σв≈800 МПа; ВТ6, α+β-сплав, – 6%алюминия и 4% ванадия, σв≈1000 МПа; ВТ15, β-сплав, – 3% алюминия, 8% молибдена, 11% хрома, σв≈1200 МПа. Термическая обработка – отжиг, для деформированных заготовок рекристаллизационный отжиг. Медные сплавы Медь, элемент 1 группы, атомный номер 29, атомная масса 63,5 а.е.м плотность 8,7 г/см3, модуль нормальной упругости 110ГПа, Тпл=1083°С, образует стойкий оксид Сu2O , имеет кристаллическую решетку ГЦК. Имеет высокую теплопроводность и электропроводность. Сплавы меди подразделяются на два вида: латуни – сплавы с основным легирующим элементом цинком и бронзы – сплавы с другим основным легирующим элементом. Медь с легирующими элементами образует твердые растворы замещения и электронные соединения с фиксированным отношением числа электронов и атомов CuZn (3/2), Cu5Zn8(21/13), CuZn3 (7/4). Маркировка сплавов меди: латуни – двойные Л96-Л80 (4-20%Zn, остальное медь), сложные – ЛЦ30А3 (30%Zn, 3%Al, остальное медь); бронзы деформируемые – БрОЦ-4-3 (4%Sn, 3%Zn), литейные –БрО3Ц12С5 (3%Sn, 12%Zn, 5%Pb). Сплавы меди упрочняются только деформацией, за исключением бериллиевой бронзы БрБ2, которая упрочняется закалкой и старением. Применяемая термообработка отжиг для приведения в более равновесное состояние

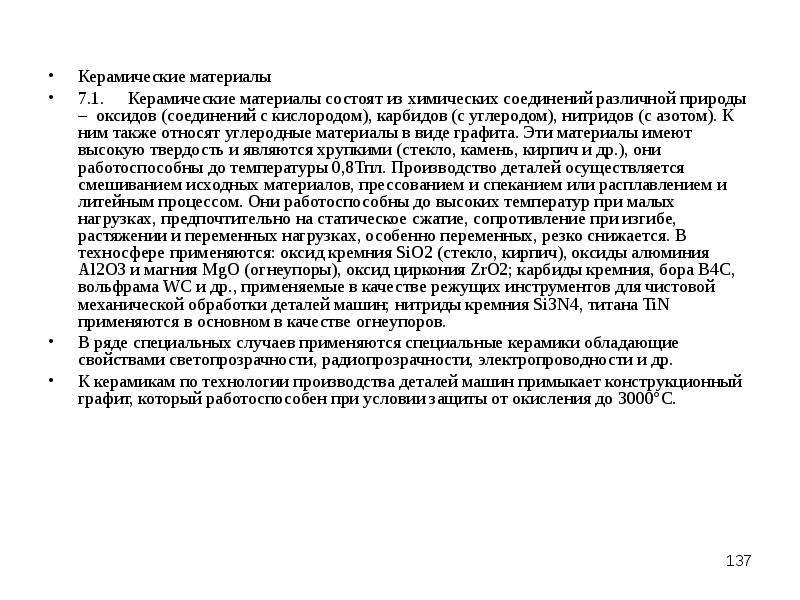

Слайд 137


Керамические материалы Керамические материалы 7.1. Керамические материалы состоят из химических соединений различной природы – оксидов (соединений с...
Описание слайда:
Керамические материалы Керамические материалы 7.1. Керамические материалы состоят из химических соединений различной природы – оксидов (соединений с кислородом), карбидов (с углеродом), нитридов (с азотом). К ним также относят углеродные материалы в виде графита. Эти материалы имеют высокую твердость и являются хрупкими (стекло, камень, кирпич и др.), они работоспособны до температуры 0,8Тпл. Производство деталей осуществляется смешиванием исходных материалов, прессованием и спеканием или расплавлением и литейным процессом. Они работоспособны до высоких температур при малых нагрузках, предпочтительно на статическое сжатие, сопротивление при изгибе, растяжении и переменных нагрузках, особенно переменных, резко снижается. В техносфере применяются: оксид кремния SiO2 (стекло, кирпич), оксиды алюминия Al2O3 и магния MgO (огнеупоры), оксид циркония ZrO2; карбиды кремния, бора B4С, вольфрама WC и др., применяемые в качестве режущих инструментов для чистовой механической обработки деталей машин; нитриды кремния Si3N4, титана TiN применяются в основном в качестве огнеупоров. В ряде специальных случаев применяются специальные керамики обладающие свойствами светопрозрачности, радиопрозрачности, электропроводности и др. К керамикам по технологии производства деталей машин примыкает конструкционный графит, который работоспособен при условии защиты от окисления до 3000°С.

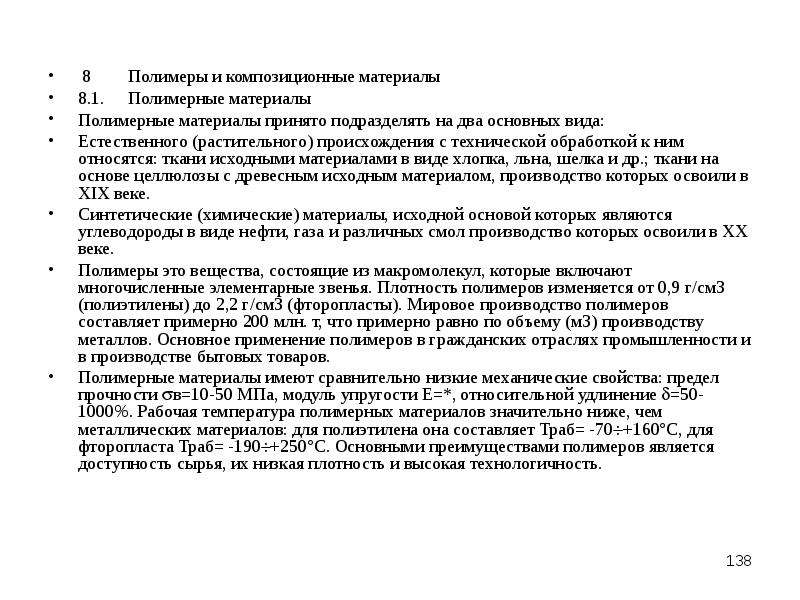

Слайд 138


8 Полимеры и композиционные материалы 8 Полимеры и композиционные материалы 8.1. Полимерные материалы Полимерные материалы принято подразделять на...
Описание слайда:
8 Полимеры и композиционные материалы 8 Полимеры и композиционные материалы 8.1. Полимерные материалы Полимерные материалы принято подразделять на два основных вида: Естественного (растительного) происхождения с технической обработкой к ним относятся: ткани исходными материалами в виде хлопка, льна, шелка и др.; ткани на основе целлюлозы с древесным исходным материалом, производство которых освоили в ХIХ веке. Синтетические (химические) материалы, исходной основой которых являются углеводороды в виде нефти, газа и различных смол производство которых освоили в ХХ веке. Полимеры это вещества, состоящие из макромолекул, которые включают многочисленные элементарные звенья. Плотность полимеров изменяется от 0,9 г/см3 (полиэтилены) до 2,2 г/см3 (фторопласты). Мировое производство полимеров составляет примерно 200 млн. т, что примерно равно по объему (м3) производству металлов. Основное применение полимеров в гражданских отраслях промышленности и в производстве бытовых товаров. Полимерные материалы имеют сравнительно низкие механические свойства: предел прочности в=10-50 МПа, модуль упругости Е=*, относительной удлинение =50-1000%. Рабочая температура полимерных материалов значительно ниже, чем металлических материалов: для полиэтилена она составляет Траб= -70+160С, для фторопласта Траб= -190+250С. Основными преимуществами полимеров является доступность сырья, их низкая плотность и высокая технологичность.

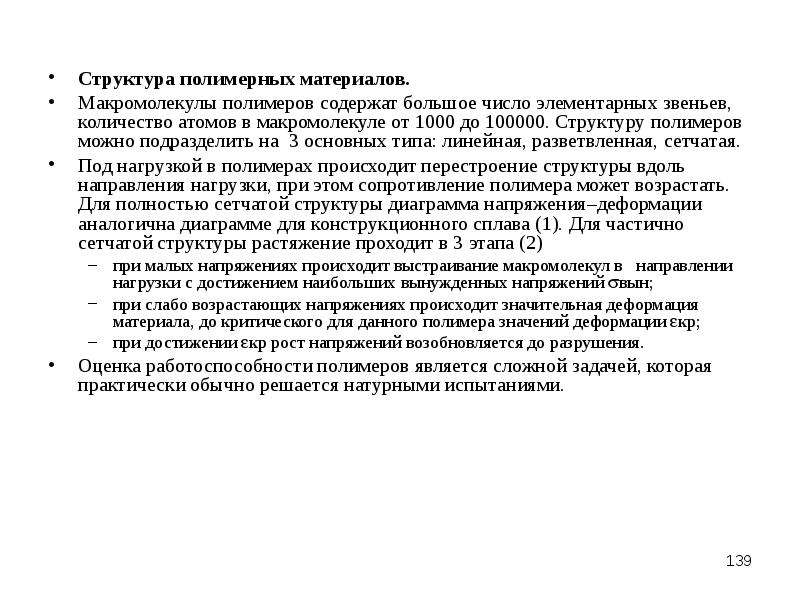

Слайд 139


Структура полимерных материалов. Структура полимерных материалов. Макромолекулы полимеров содержат большое число элементарных звеньев, количество...
Описание слайда:
Структура полимерных материалов. Структура полимерных материалов. Макромолекулы полимеров содержат большое число элементарных звеньев, количество атомов в макромолекуле от 1000 до 100000. Структуру полимеров можно подразделить на 3 основных типа: линейная, разветвленная, сетчатая. Под нагрузкой в полимерах происходит перестроение структуры вдоль направления нагрузки, при этом сопротивление полимера может возрастать. Для полностью сетчатой структуры диаграмма напряжения–деформации аналогична диаграмме для конструкционного сплава (1). Для частично сетчатой структуры растяжение проходит в 3 этапа (2) при малых напряжениях происходит выстраивание макромолекул в направлении нагрузки с достижением наибольших вынужденных напряжений вын; при слабо возрастающих напряжениях происходит значительная деформация материала, до критического для данного полимера значений деформации кр; при достижении кр рост напряжений возобновляется до разрушения. Оценка работоспособности полимеров является сложной задачей, которая практически обычно решается натурными испытаниями.

Слайд 140

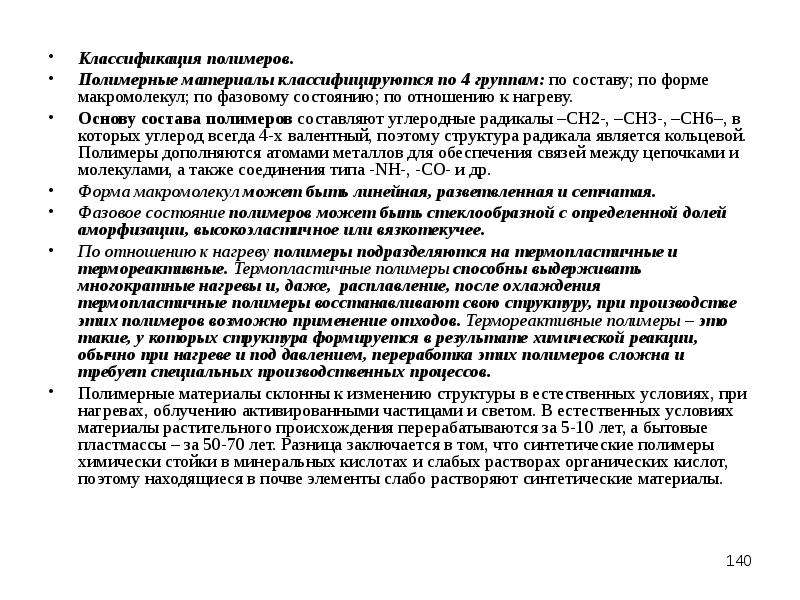

Классификация полимеров. Классификация полимеров. Полимерные материалы классифицируются по 4 группам: по составу; по форме макромолекул; по фазовому...
Описание слайда:
Классификация полимеров. Классификация полимеров. Полимерные материалы классифицируются по 4 группам: по составу; по форме макромолекул; по фазовому состоянию; по отношению к нагреву. Основу состава полимеров составляют углеродные радикалы –СН2-, –СН3-, –СН6–, в которых углерод всегда 4-х валентный, поэтому структура радикала является кольцевой. Полимеры дополняются атомами металлов для обеспечения связей между цепочками и молекулами, а также соединения типа -NH-, -CO- и др. Форма макромолекул может быть линейная, разветвленная и сетчатая. Фазовое состояние полимеров может быть стеклообразной с определенной долей аморфизации, высокоэластичное или вязкотекучее. По отношению к нагреву полимеры подразделяются на термопластичные и термореактивные. Термопластичные полимеры способны выдерживать многократные нагревы и, даже, расплавление, после охлаждения термопластичные полимеры восстанавливают свою структуру, при производстве этих полимеров возможно применение отходов. Термореактивные полимеры – это такие, у которых структура формируется в результате химической реакции, обычно при нагреве и под давлением, переработка этих полимеров сложна и требует специальных производственных процессов. Полимерные материалы склонны к изменению структуры в естественных условиях, при нагревах, облучению активированными частицами и светом. В естественных условиях материалы растительного происхождения перерабатываются за 5-10 лет, а бытовые пластмассы – за 50-70 лет. Разница заключается в том, что синтетические полимеры химически стойки в минеральных кислотах и слабых растворах органических кислот, поэтому находящиеся в почве элементы слабо растворяют синтетические материалы.

Слайд 141

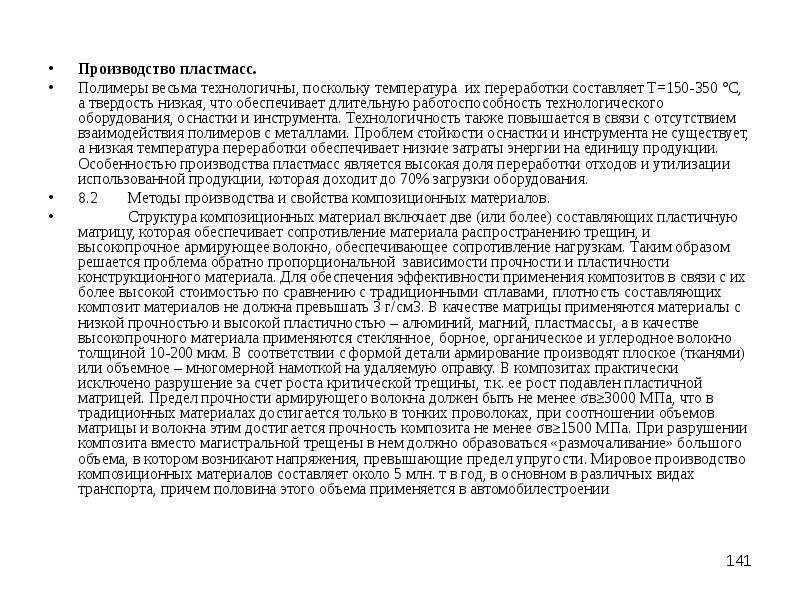

Производство пластмасс. Производство пластмасс. Полимеры весьма технологичны, поскольку температура их переработки составляет Т=150-350 С, а...
Описание слайда:
Производство пластмасс. Производство пластмасс. Полимеры весьма технологичны, поскольку температура их переработки составляет Т=150-350 С, а твердость низкая, что обеспечивает длительную работоспособность технологического оборудования, оснастки и инструмента. Технологичность также повышается в связи с отсутствием взаимодействия полимеров с металлами. Проблем стойкости оснастки и инструмента не существует, а низкая температура переработки обеспечивает низкие затраты энергии на единицу продукции. Особенностью производства пластмасс является высокая доля переработки отходов и утилизации использованной продукции, которая доходит до 70% загрузки оборудования. 8.2 Методы производства и свойства композиционных материалов. Структура композиционных материал включает две (или более) составляющих пластичную матрицу, которая обеспечивает сопротивление материала распространению трещин, и высокопрочное армирующее волокно, обеспечивающее сопротивление нагрузкам. Таким образом решается проблема обратно пропорциональной зависимости прочности и пластичности конструкционного материала. Для обеспечения эффективности применения композитов в связи с их более высокой стоимостью по сравнению с традиционными сплавами, плотность составляющих композит материалов не должна превышать 3 г/см3. В качестве матрицы применяются материалы с низкой прочностью и высокой пластичностью – алюминий, магний, пластмассы, а в качестве высокопрочного материала применяются стеклянное, борное, органическое и углеродное волокно толщиной 10-200 мкм. В соответствии с формой детали армирование производят плоское (тканями) или объемное – многомерной намоткой на удаляемую оправку. В композитах практически исключено разрушение за счет роста критической трещины, т.к. ее рост подавлен пластичной матрицей. Предел прочности армирующего волокна должен быть не менее σв≥3000 МПа, что в традиционных материалах достигается только в тонких проволоках, при соотношении объемов матрицы и волокна этим достигается прочность композита не менее σв≥1500 МПа. При разрушении композита вместо магистральной трещены в нем должно образоваться «размочаливание» большого объема, в котором возникают напряжения, превышающие предел упругости. Мировое производство композиционных материалов составляет около 5 млн. т в год, в основном в различных видах транспорта, причем половина этого объема применяется в автомобилестроении

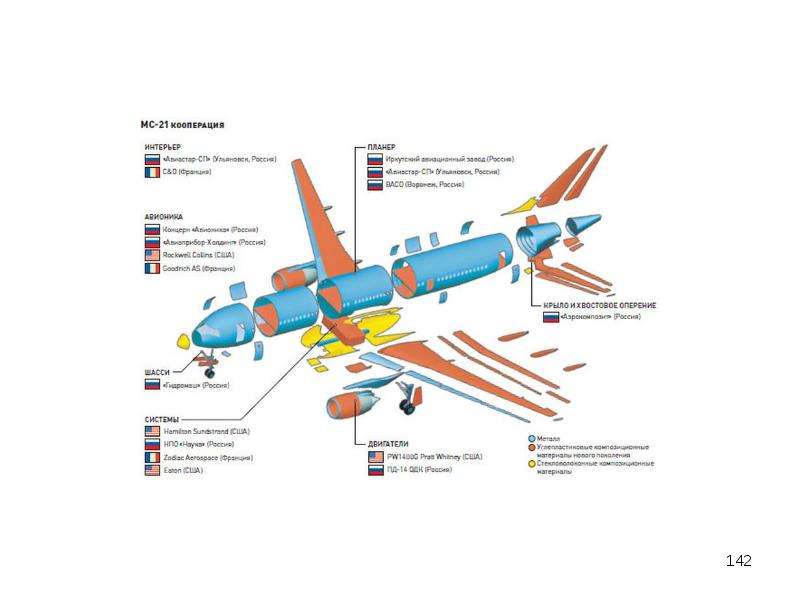

Слайд 142


Материаловедение, слайд №142
Описание слайда:

Слайд 143


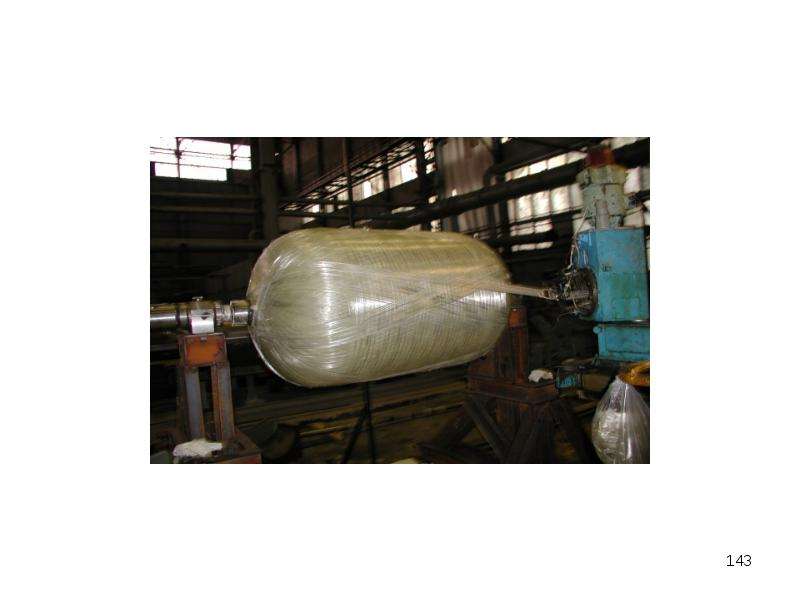

Материаловедение, слайд №143
Описание слайда:

Слайд 144


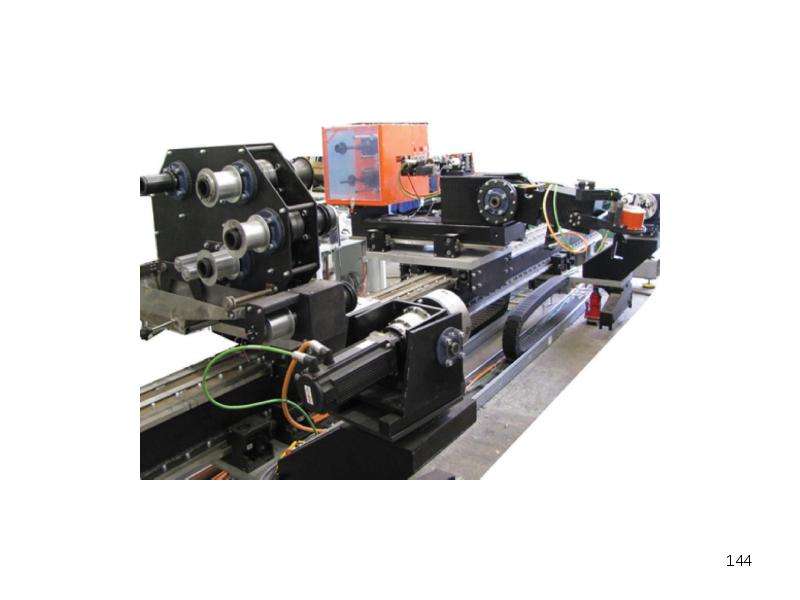

Материаловедение, слайд №144
Описание слайда:

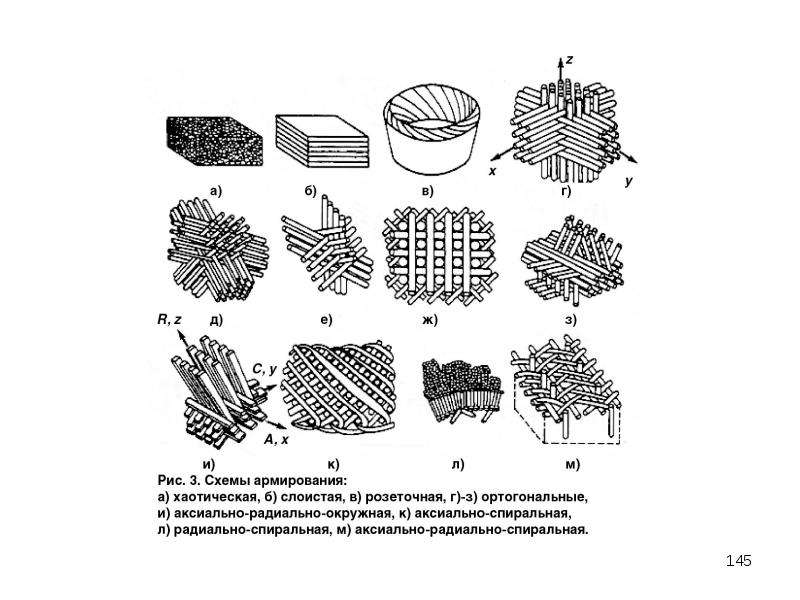

Слайд 145


Материаловедение, слайд №145
Описание слайда:

Слайд 146


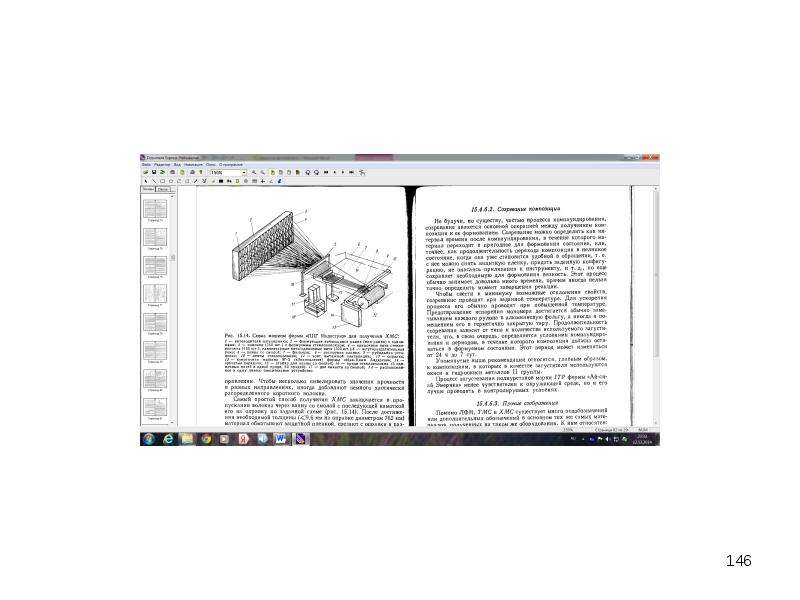

Материаловедение, слайд №146
Описание слайда:

Слайд 147


Материаловедение, слайд №147
Описание слайда:



Похожие презентации
Mypresentation.ru
Загрузить презентацию
