Слайд 1

Описание слайда:

Мембранное материаловедение проф. д.х.н. Ямпольский Ю.П. д.х.н. Алентьев А.Ю. ИНХС РАН

Слайд 2

Описание слайда:

8 ТОПЛИВНЫЕ ЭЛЕМЕНТЫ

Слайд 3

Описание слайда:

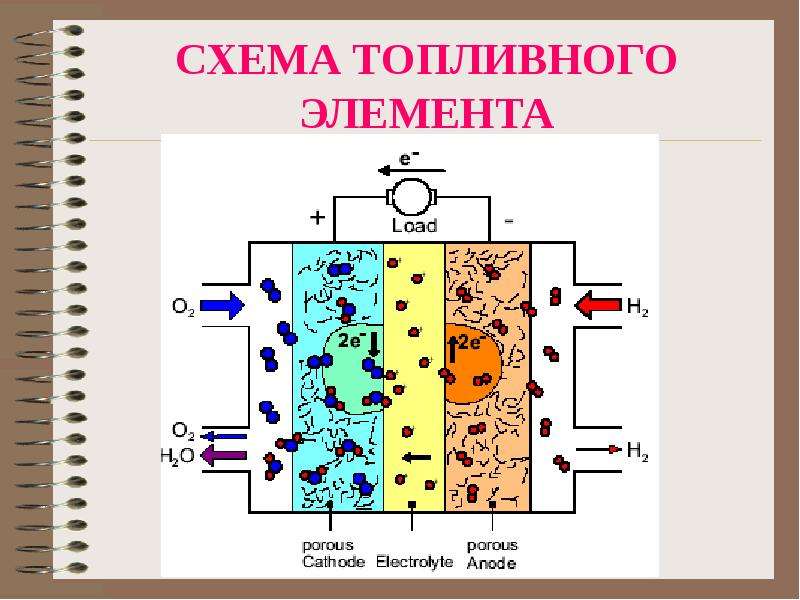

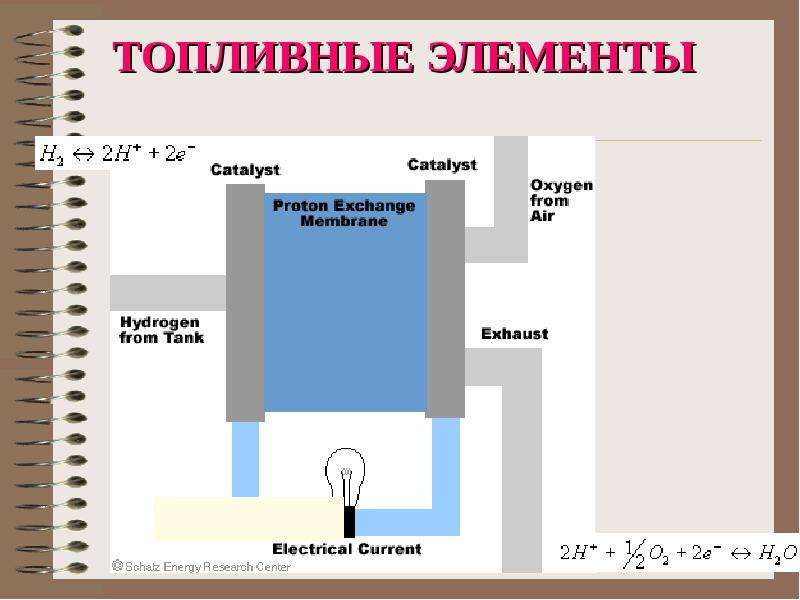

СХЕМА ТОПЛИВНОГО ЭЛЕМЕНТА

Слайд 4

Описание слайда:

Слайд 5

Описание слайда:

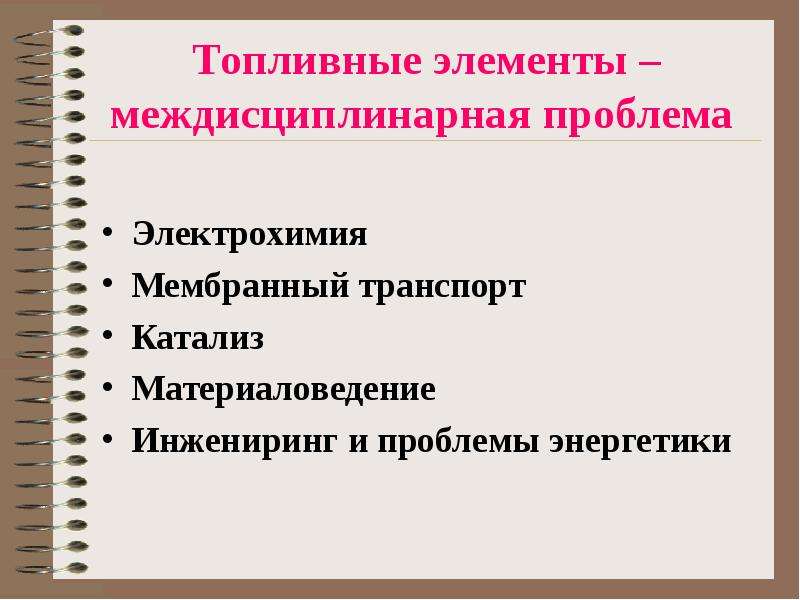

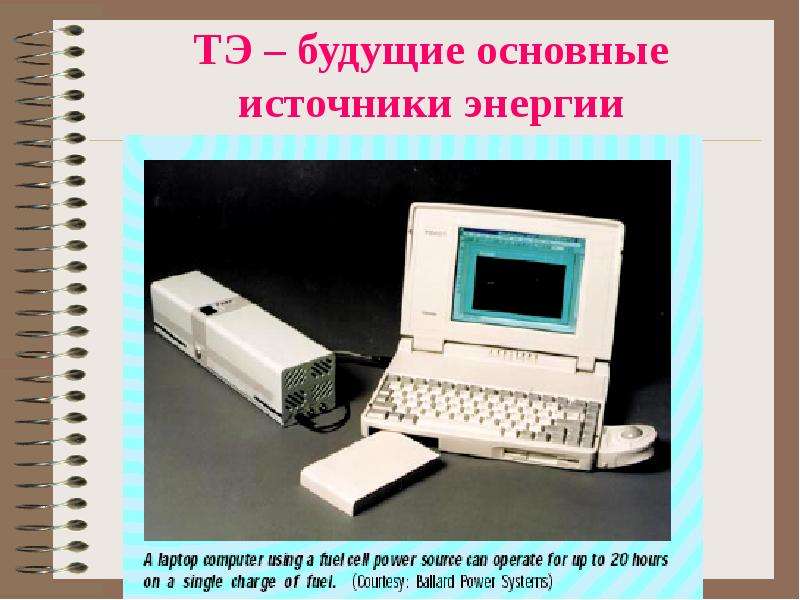

Топливные элементы – междисциплинарная проблема Электрохимия Мембранный транспорт Катализ Материаловедение Инжениринг и проблемы энергетики

Слайд 6

Описание слайда:

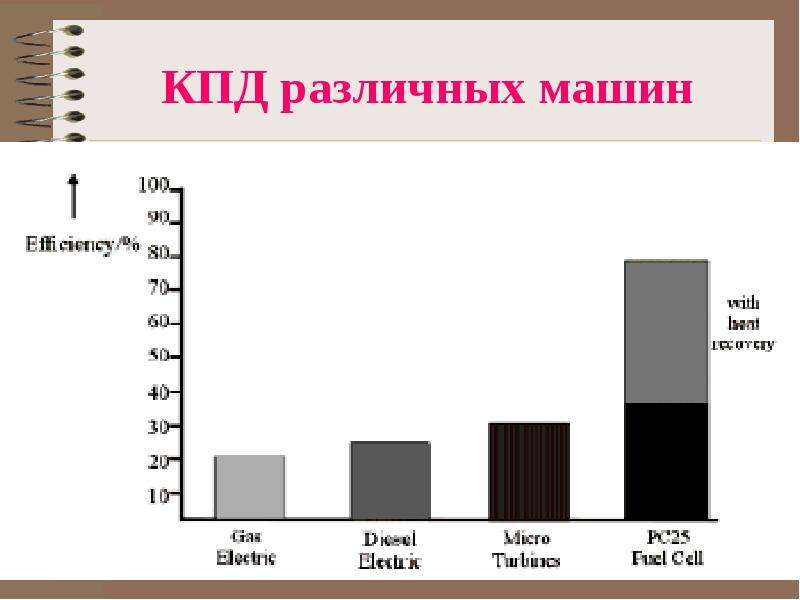

КПД различных машин

Слайд 7

Описание слайда:

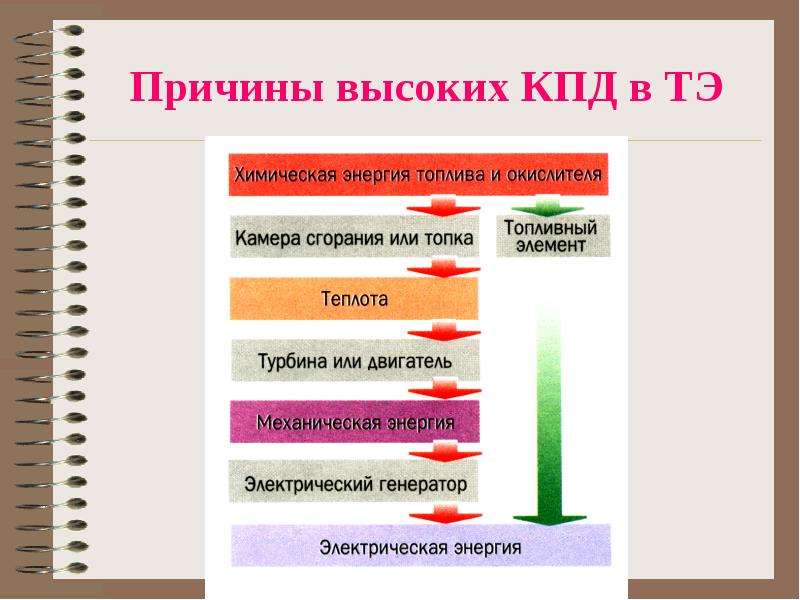

Причины высоких КПД в ТЭ

Слайд 8

Описание слайда:

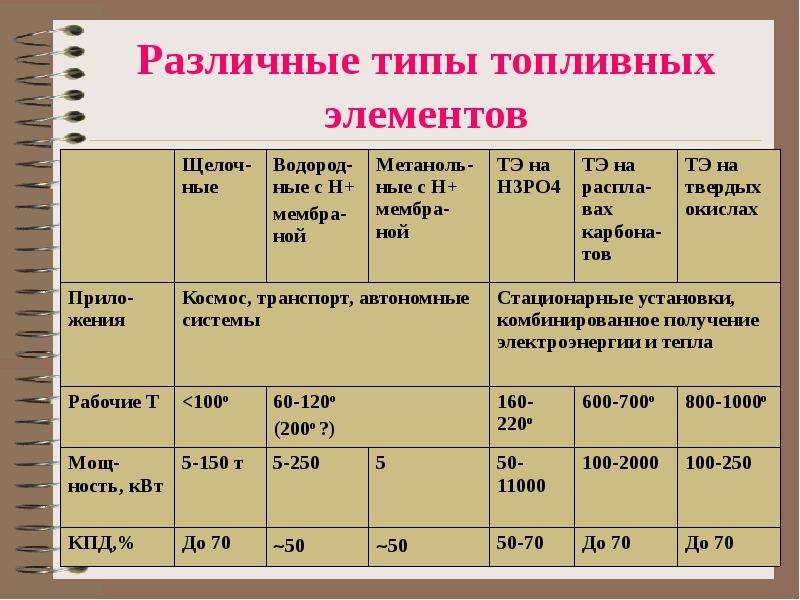

Различные типы топливных элементов

Слайд 9

Описание слайда:

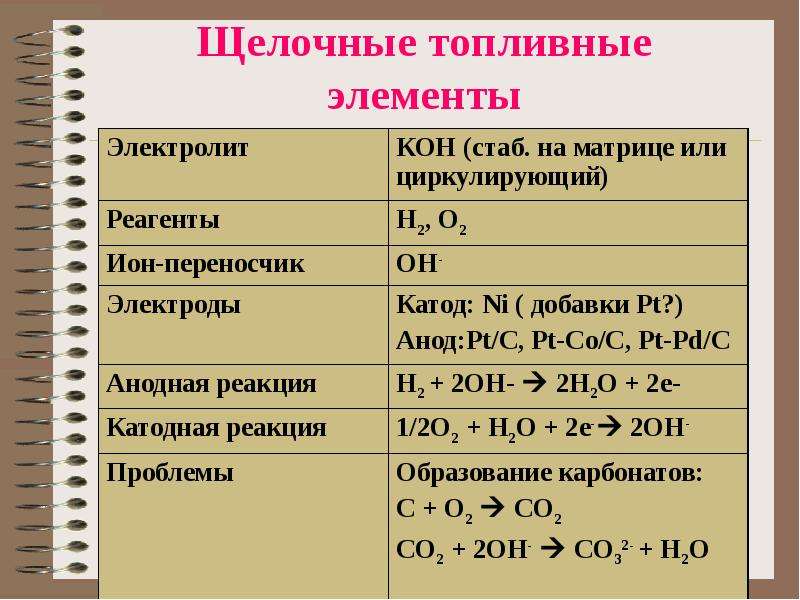

Щелочные топливные элементы

Слайд 10

Описание слайда:

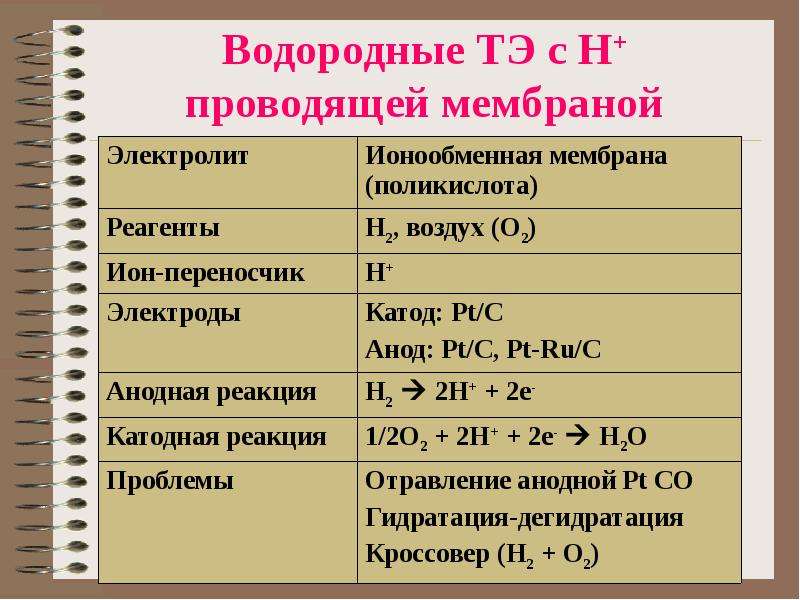

Водородные ТЭ с Н+ проводящей мембраной

Слайд 11

Описание слайда:

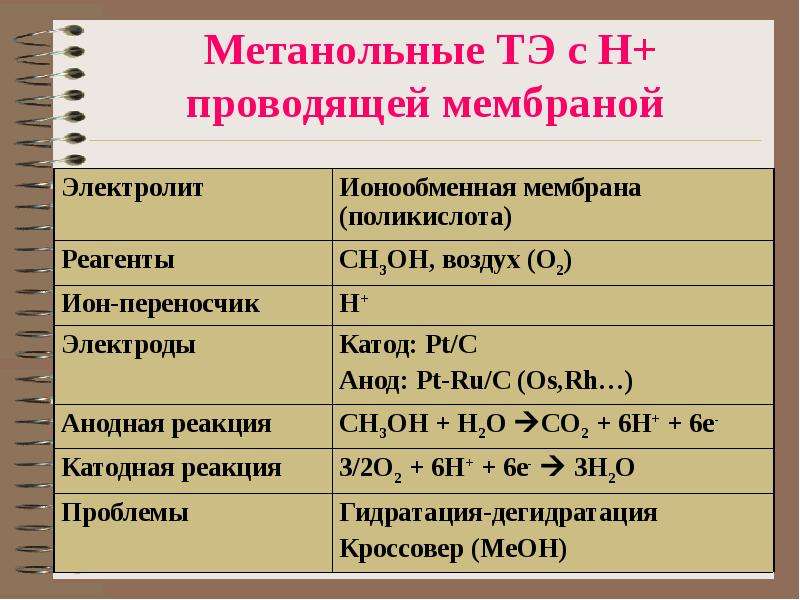

Метанольные ТЭ с Н+ проводящей мембраной

Слайд 12

Описание слайда:

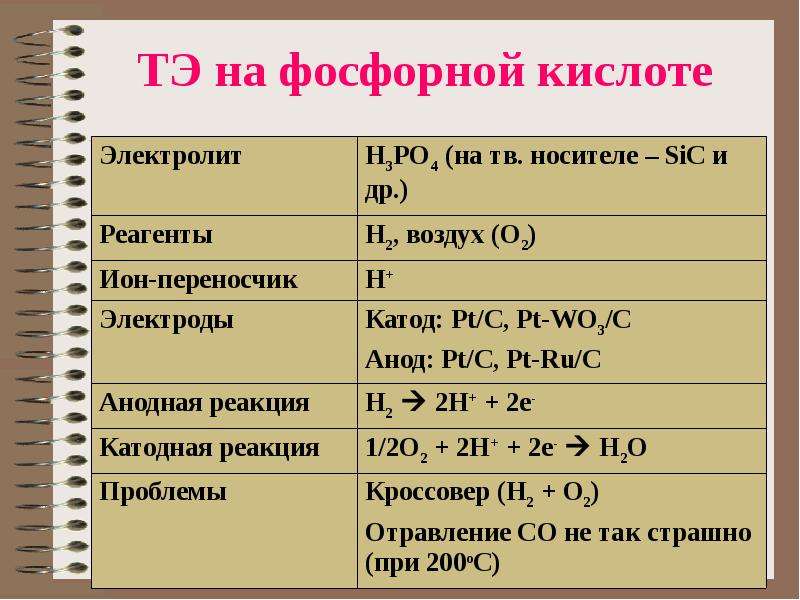

ТЭ на фосфорной кислоте

Слайд 13

Описание слайда:

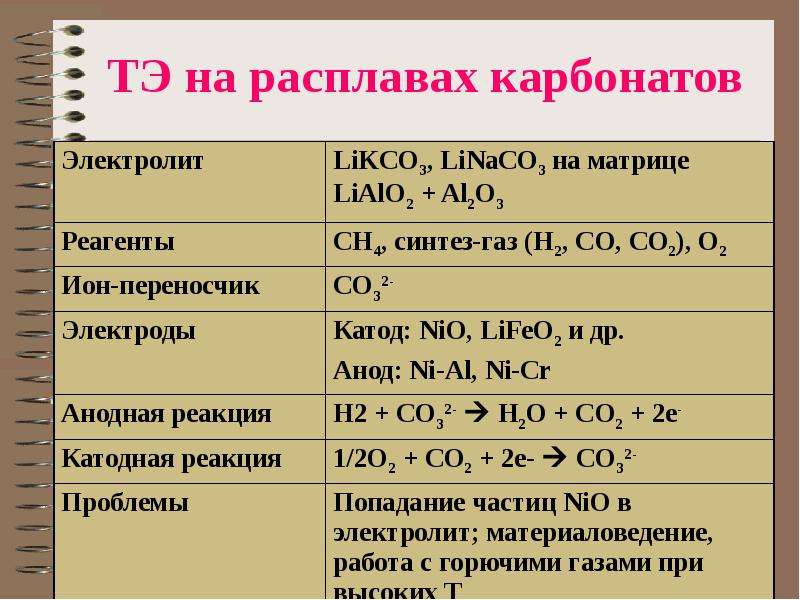

ТЭ на расплавах карбонатов

Слайд 14

Описание слайда:

ТЭ на твердых оксидах

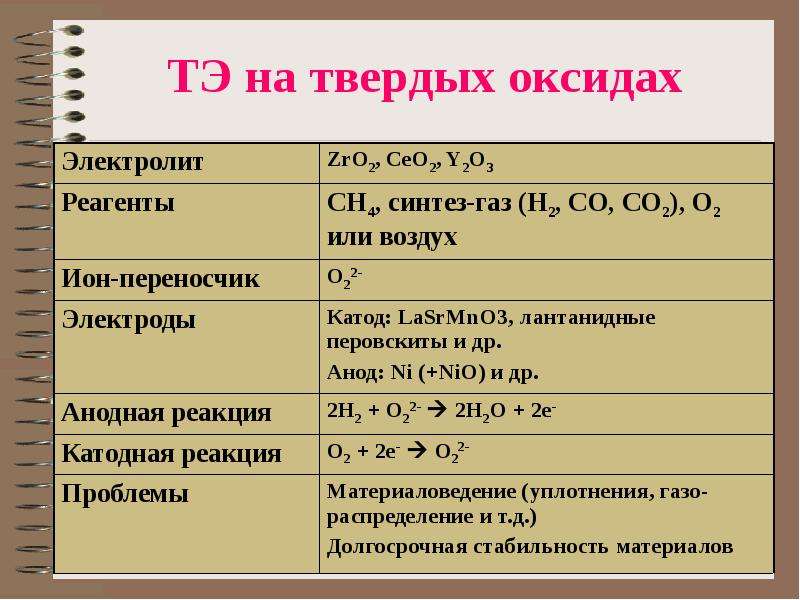

Слайд 15

Описание слайда:

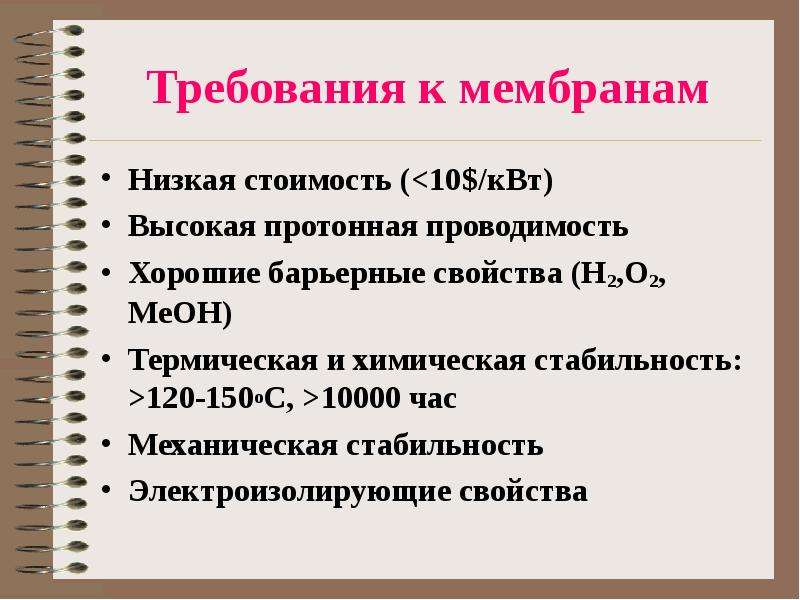

Требования к мембранам Низкая стоимость (120-150oC, >10000 час Механическая стабильность Электроизолирующие свойства

Слайд 16

Описание слайда:

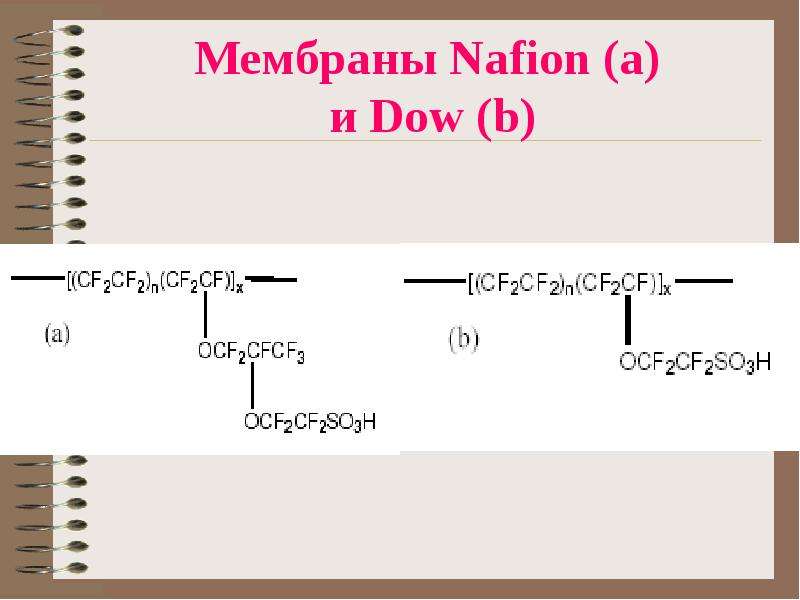

Мембраны Nafion (a) и Dow (b)

Слайд 17

Описание слайда:

Мембрана сулфонилимида (более проводящая чем Nafion)

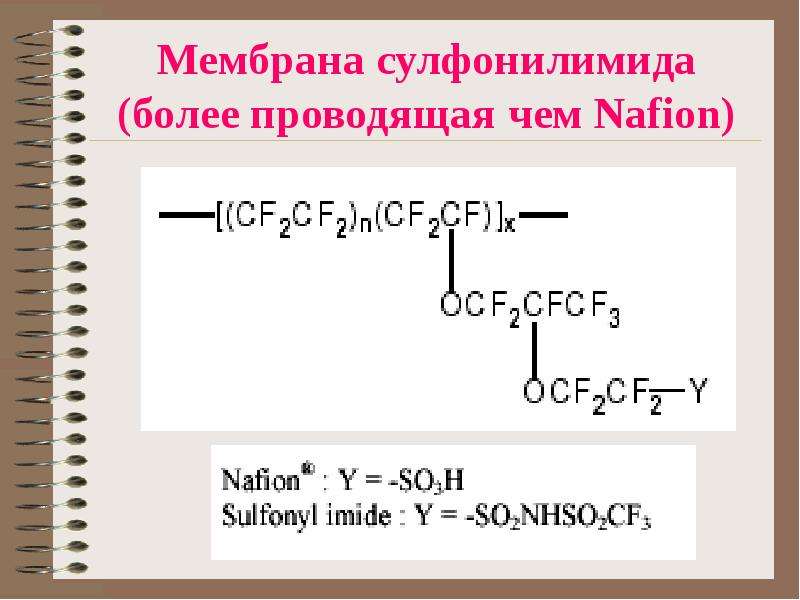

Слайд 18

Описание слайда:

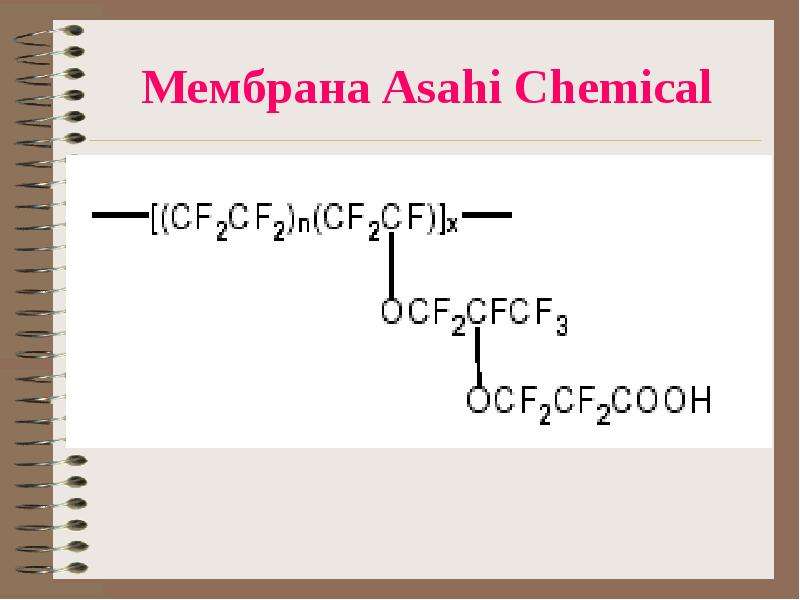

Мембрана Asahi Chemical

Слайд 19

Описание слайда:

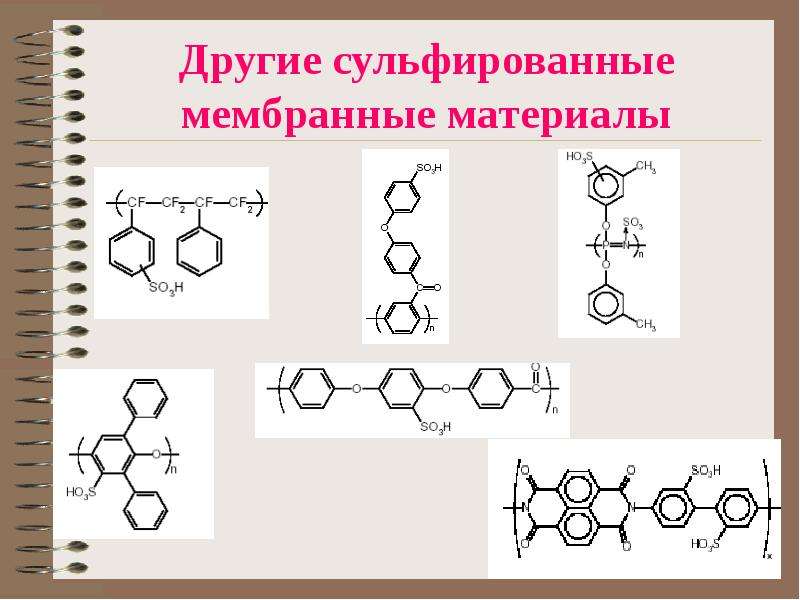

Другие сульфированные мембранные материалы

Слайд 20

Описание слайда:

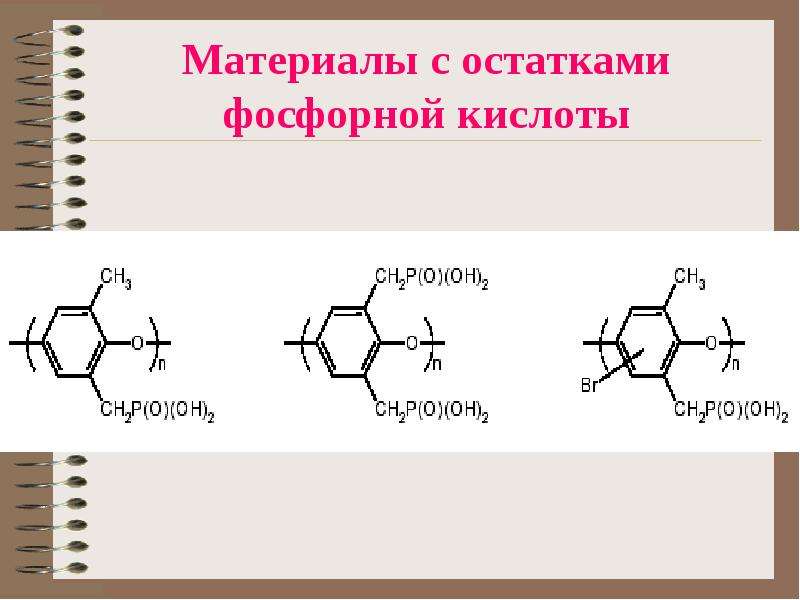

Материалы с остатками фосфорной кислоты

Слайд 21

Описание слайда:

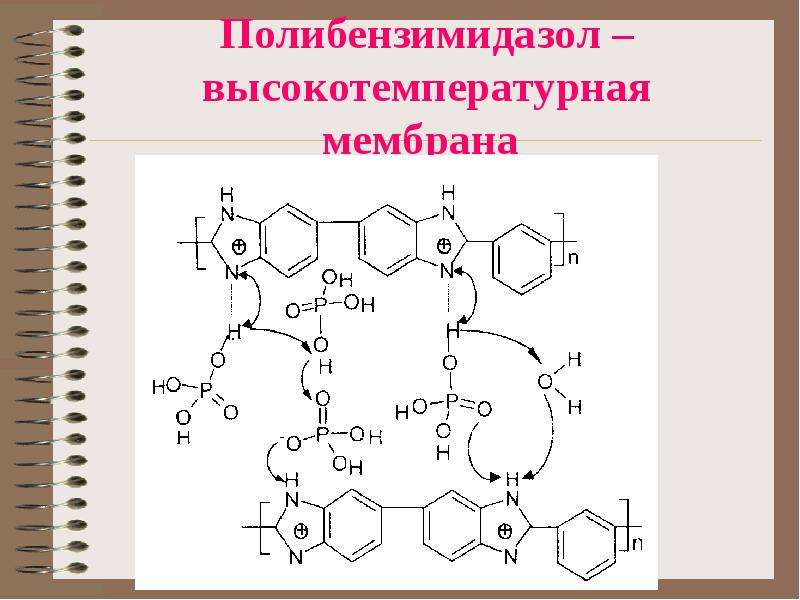

Полибензимидазол – высокотемпературная мембрана

Слайд 22

Описание слайда:

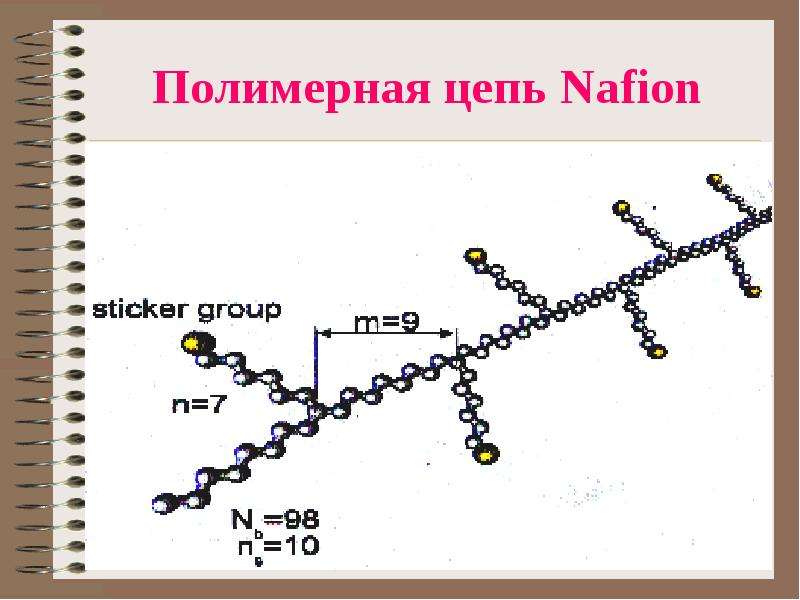

Полимерная цепь Nafion

Слайд 23

Описание слайда:

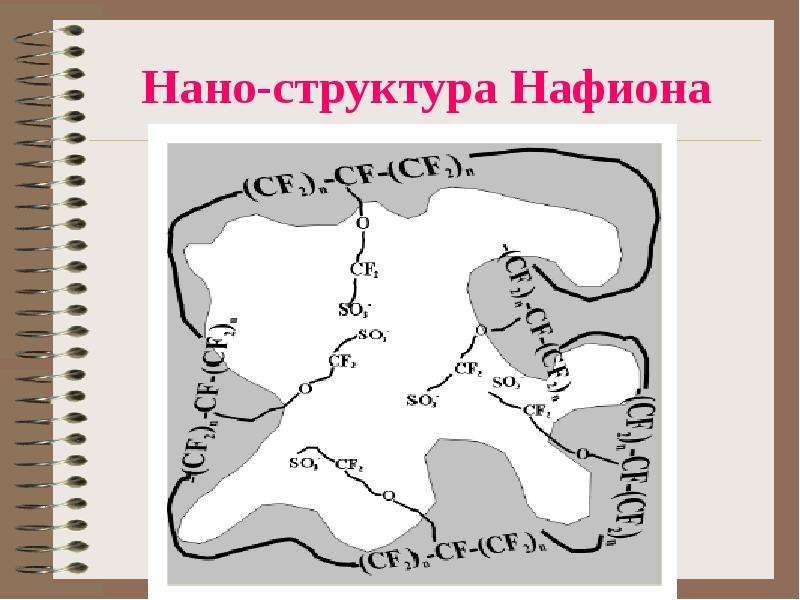

Нано-структура Нафиона

Слайд 24

Описание слайда:

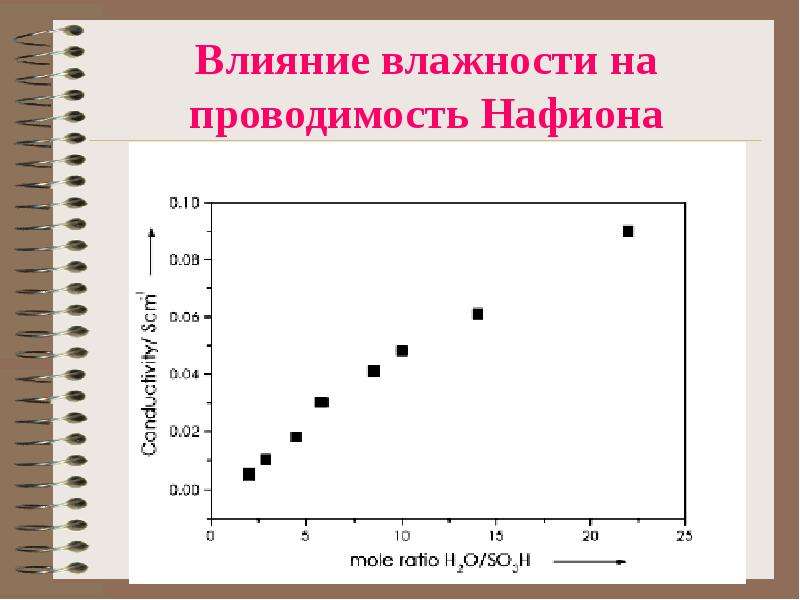

Влияние влажности на проводимость Нафиона

Слайд 25

Описание слайда:

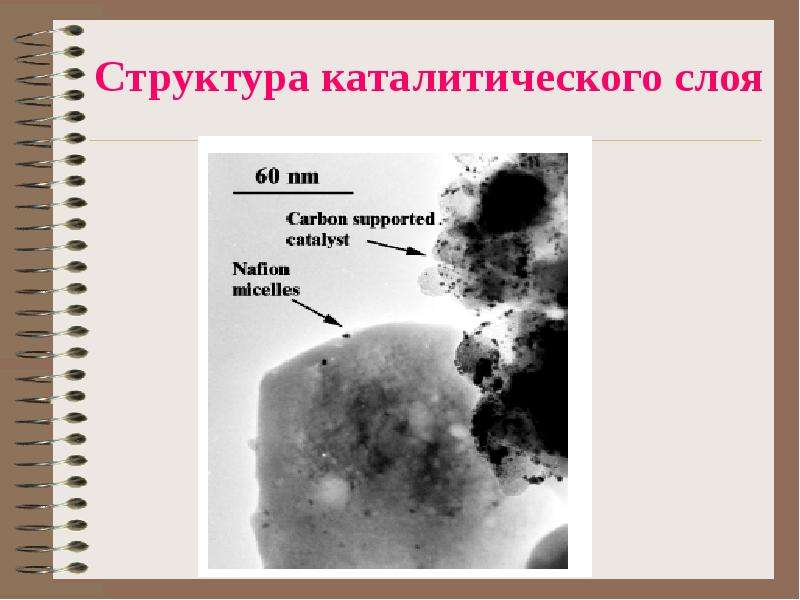

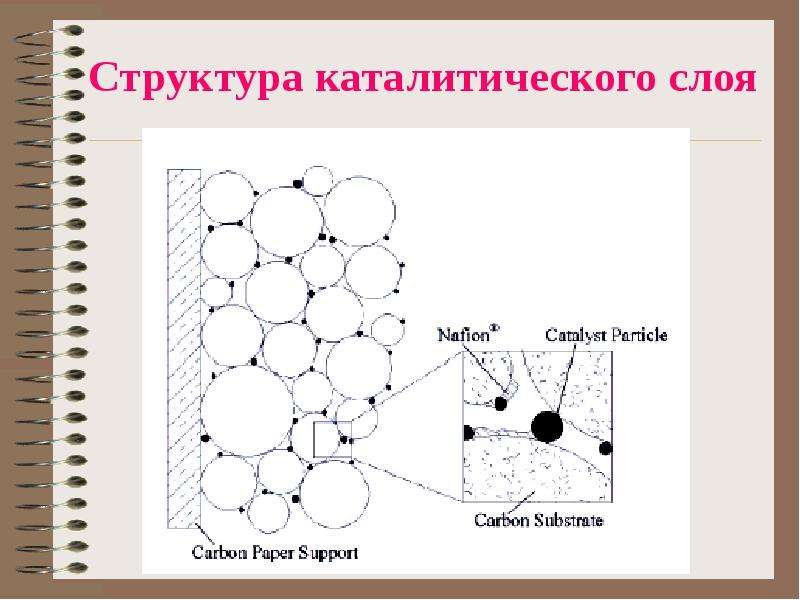

Структура каталитического слоя

Слайд 26

Описание слайда:

Структура каталитического слоя

Слайд 27

Описание слайда:

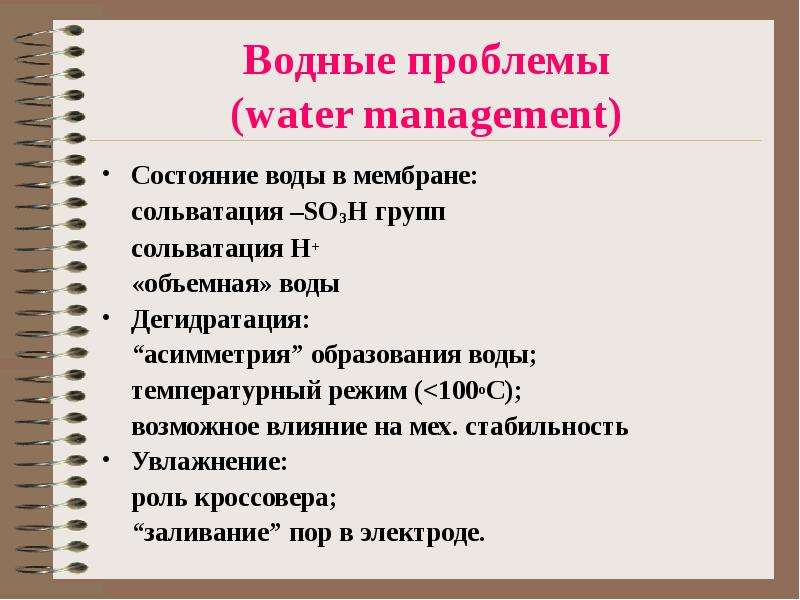

Водные проблемы (water management) Состояние воды в мембране: сольватация –SO3H групп сольватация Н+ «объемная» воды Дегидратация: “асимметрия” образования воды; температурный режим (

Слайд 28

Описание слайда:

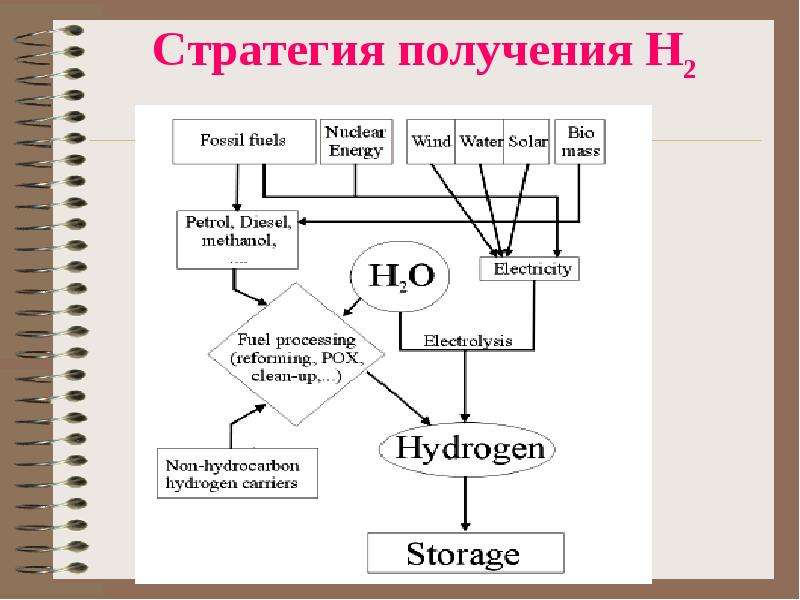

Стратегия получения Н2

Слайд 29

Описание слайда:

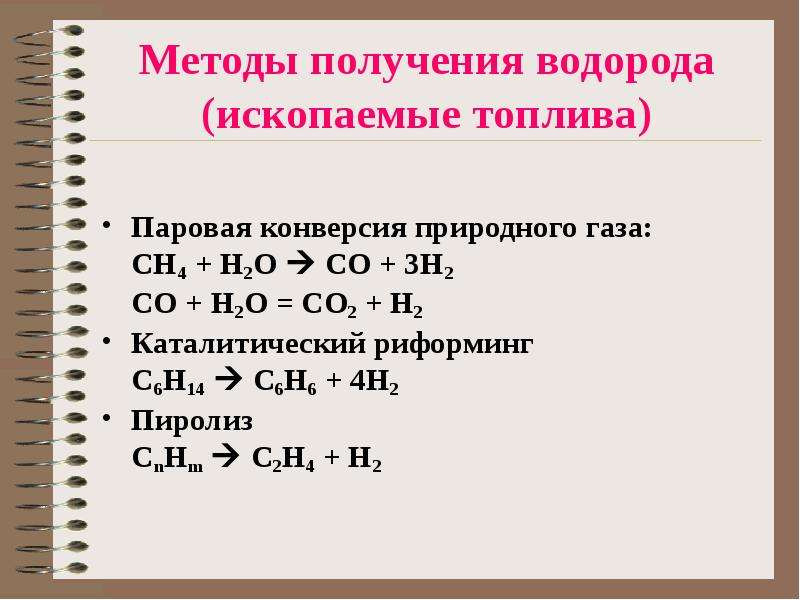

Методы получения водорода (ископаемые топлива) Паровая конверсия природного газа: CH4 + H2O  CO + 3H2 CO + H2O = CO2 + H2 Каталитический риформинг C6H14  C6H6 + 4H2 Пиролиз CnHm  C2H4 + H2

Слайд 30

Описание слайда:

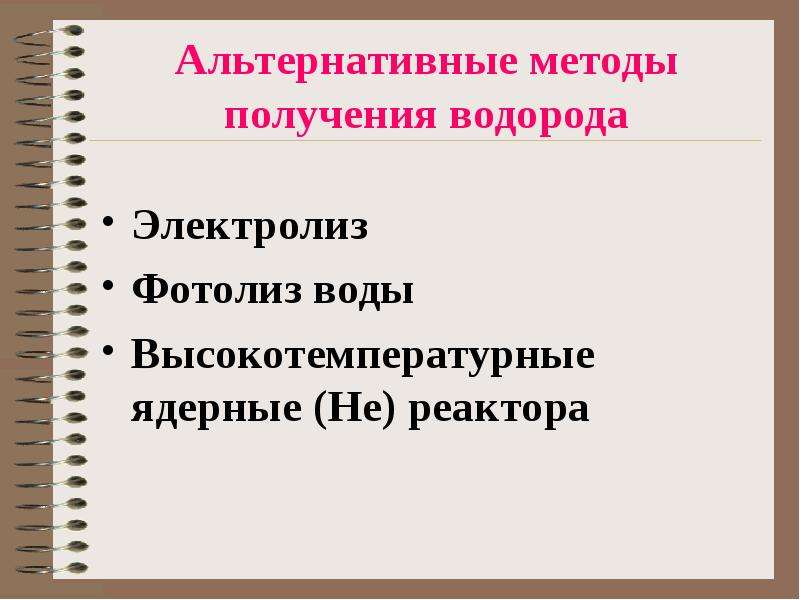

Альтернативные методы получения водорода Электролиз Фотолиз воды Высокотемпературные ядерные (Не) реактора

Слайд 31

Описание слайда:

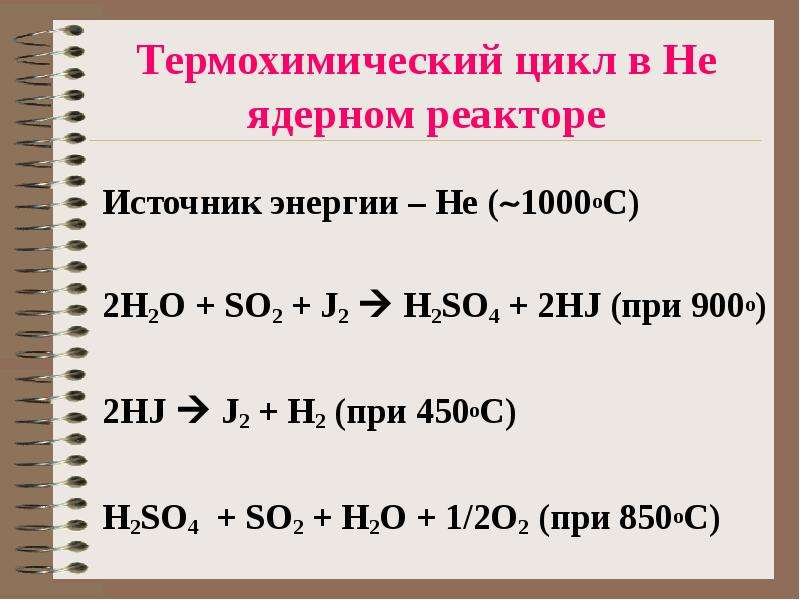

Термохимический цикл в Не ядерном реакторе Источник энергии – Не (1000оС) 2H2О + SO2 + J2  H2SO4 + 2HJ (при 900о) 2HJ  J2 + H2 (при 450оС) H2SO4 + SO2 + H2O + 1/2O2 (при 850oC)

Слайд 32

Описание слайда:

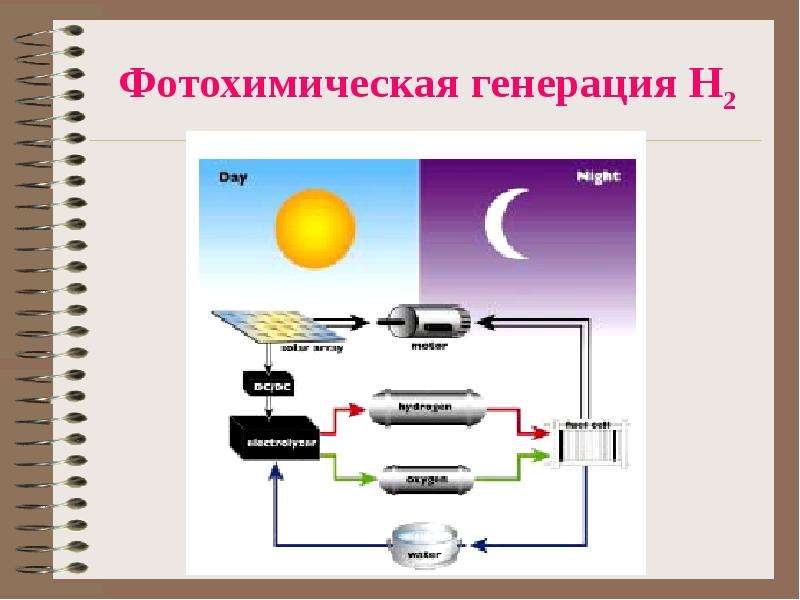

Фотохимическая генерация Н2

Слайд 33

Описание слайда:

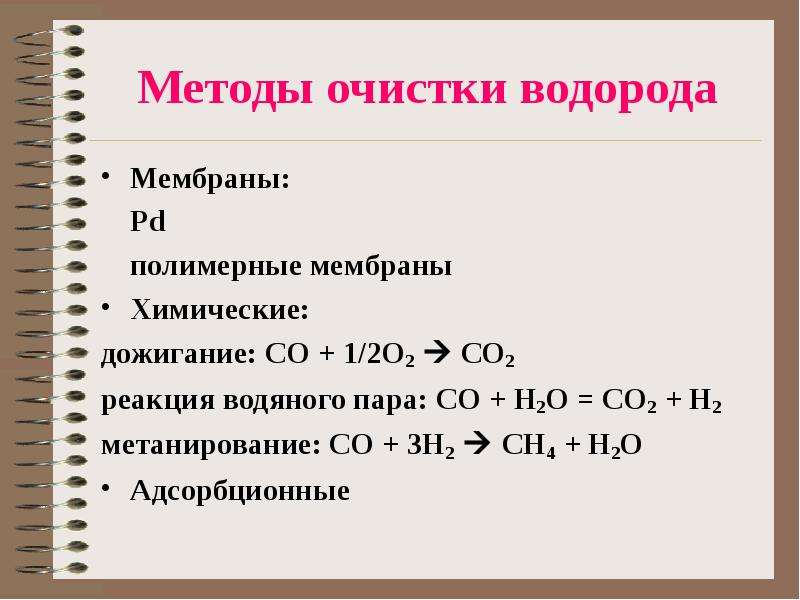

Методы очистки водорода Мембраны: Pd полимерные мембраны Химические: дожигание: СО + 1/2O2  CO2 реакция водяного пара: CO + H2O = CO2 + H2 метанирование: СO + 3H2  CH4 + H2O Адсорбционные

Слайд 34

Описание слайда:

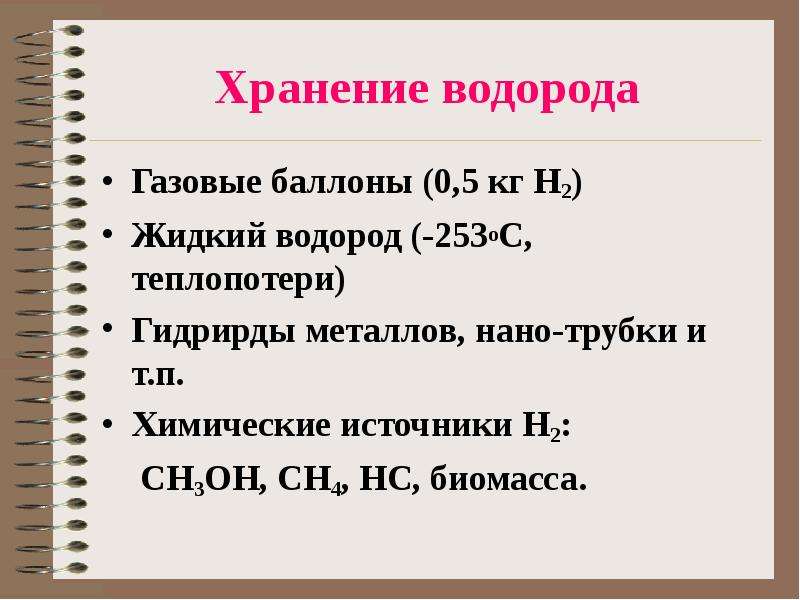

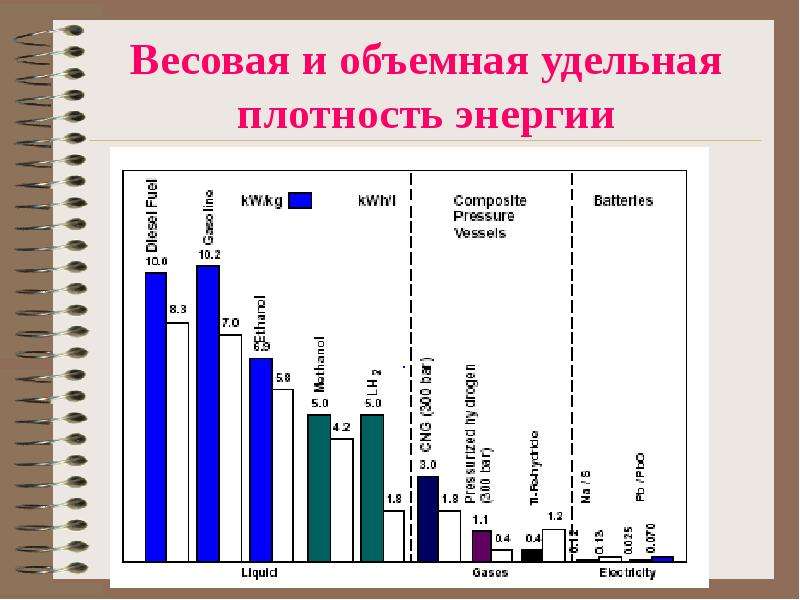

Хранение водорода Газовые баллоны (0,5 кг Н2) Жидкий водород (-253оС, теплопотери) Гидрирды металлов, нано-трубки и т.п. Химические источники Н2: СН3ОН, СН4, НС, биомасса.
