Вы можете ознакомиться и скачать презентацию на тему Методы защиты металлов от электрохимической коррозии. Доклад-сообщение содержит 29 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Слайд 2

Описание слайда:

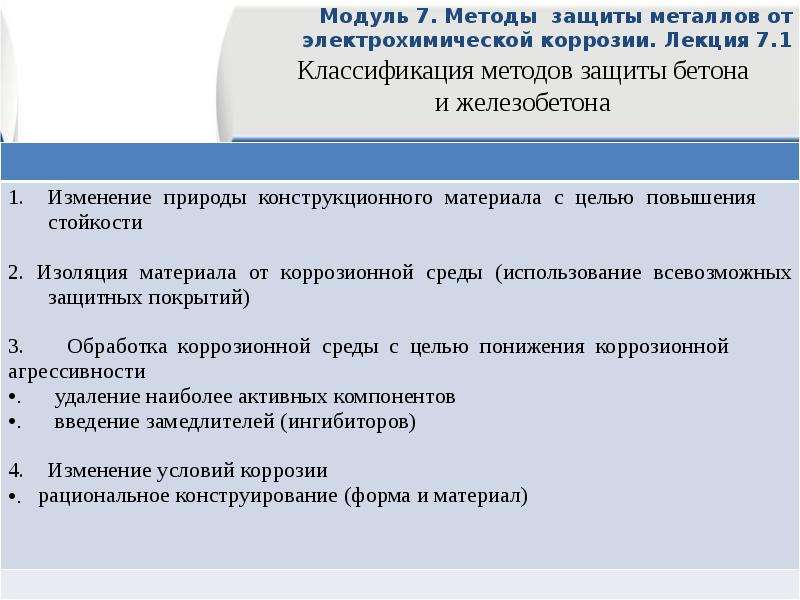

Модуль 7. Методы защиты металлов от электрохимической коррозии. Лекция 7.1

Слайд 3

Описание слайда:

Слайд 4

Описание слайда:

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

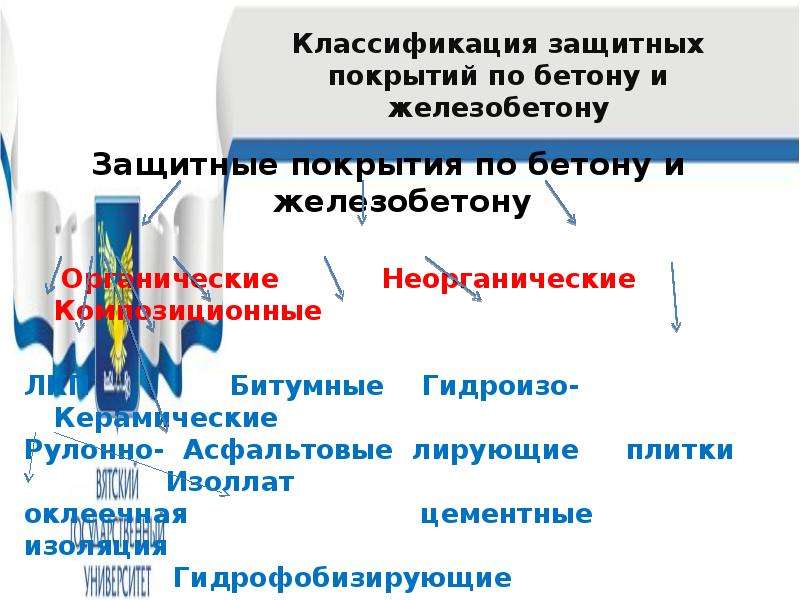

Классификация защитных покрытий по бетону и железобетону Защитные покрытия по бетону и железобетону Органические Неорганические Композиционные ЛКП Битумные Гидроизо- Керамические Рулонно- Асфальтовые лирующие плитки Изоллат оклеечная цементные изоляция Гидрофобизирующие На битумной На полимерной основе основе

Слайд 7

Описание слайда:

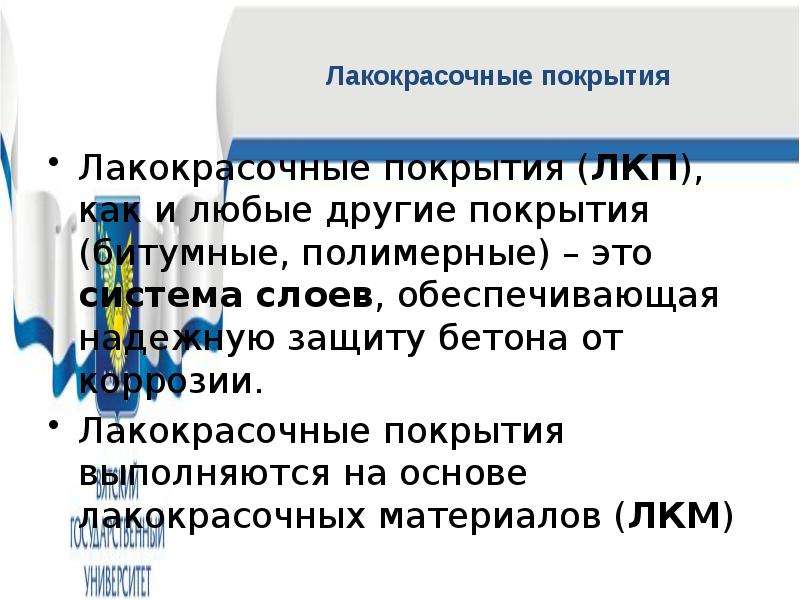

Лакокрасочные покрытия Лакокрасочные покрытия (ЛКП), как и любые другие покрытия (битумные, полимерные) – это система слоев, обеспечивающая надежную защиту бетона от коррозии. Лакокрасочные покрытия выполняются на основе лакокрасочных материалов (ЛКМ)

Слайд 8

Описание слайда:

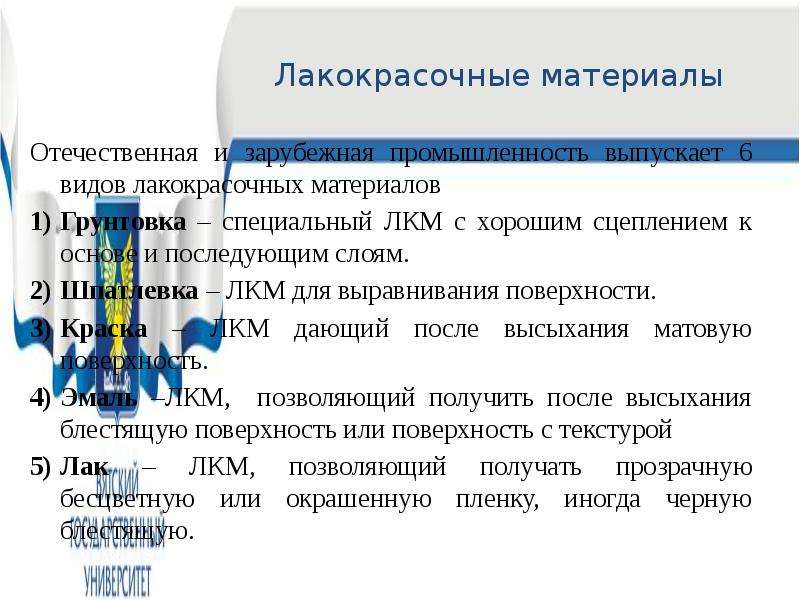

Лакокрасочные материалы Отечественная и зарубежная промышленность выпускает 6 видов лакокрасочных материалов Грунтовка – специальный ЛКМ с хорошим сцеплением к основе и последующим слоям. Шпатлевка – ЛКМ для выравнивания поверхности. Краска – ЛКМ дающий после высыхания матовую поверхность. Эмаль –ЛКМ, позволяющий получить после высыхания блестящую поверхность или поверхность с текстурой Лак – ЛКМ, позволяющий получать прозрачную бесцветную или окрашенную пленку, иногда черную блестящую.

Слайд 9

Описание слайда:

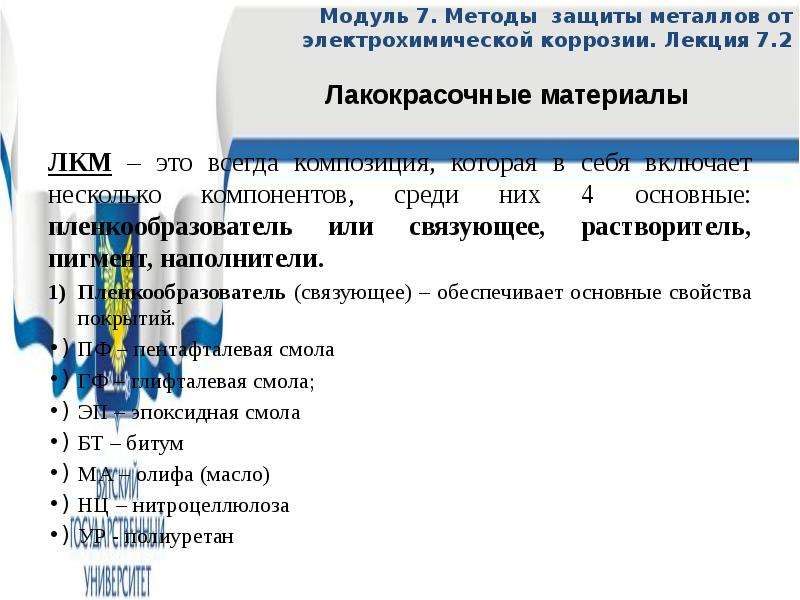

ЛКМ – это всегда композиция, которая в себя включает несколько компонентов, среди них 4 основные: пленкообразователь или связующее, растворитель, пигмент, наполнители. ЛКМ – это всегда композиция, которая в себя включает несколько компонентов, среди них 4 основные: пленкообразователь или связующее, растворитель, пигмент, наполнители. Пленкообразователь (связующее) – обеспечивает основные свойства покрытий. ПФ – пентафталевая смола ГФ – глифталевая смола; ЭП – эпоксидная смола БТ – битум МА – олифа (масло) НЦ – нитроцеллюлоза УР - полиуретан

Слайд 10

Описание слайда:

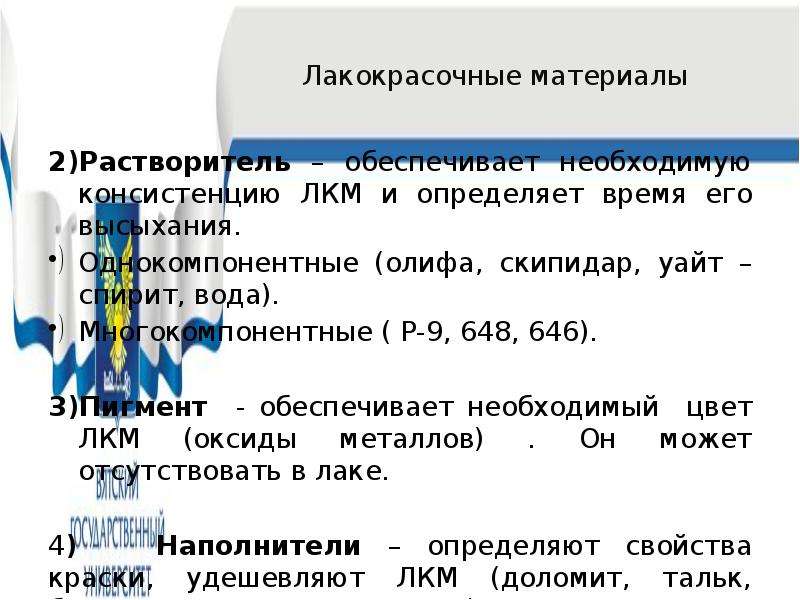

Лакокрасочные материалы Растворитель – обеспечивает необходимую консистенцию ЛКМ и определяет время его высыхания. Однокомпонентные (олифа, скипидар, уайт – спирит, вода). Многокомпонентные ( Р-9, 648, 646). Пигмент - обеспечивает необходимый цвет ЛКМ (оксиды металлов) . Он может отсутствовать в лаке. 4) Наполнители – определяют свойства краски, удешевляют ЛКМ (доломит, тальк, барит, кальцит, каолин и т.д.)

Слайд 11

Описание слайда:

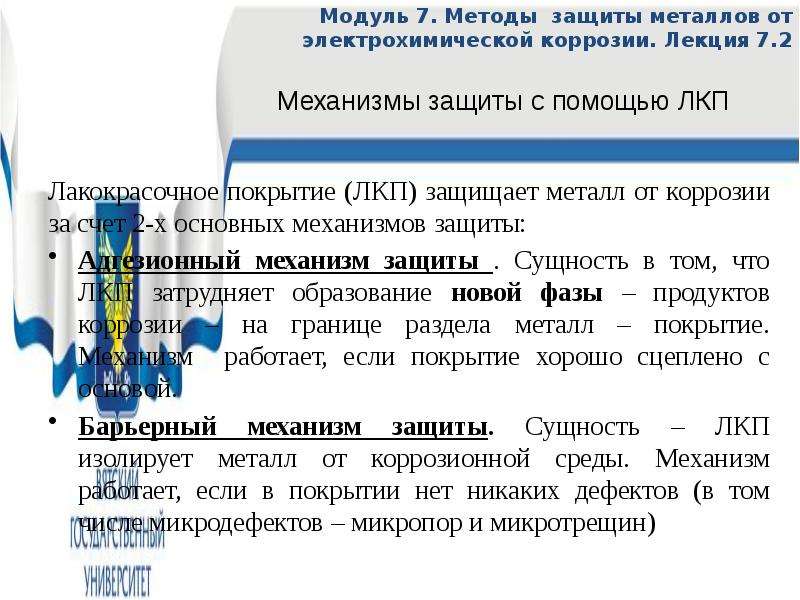

Модуль 7. Методы защиты металлов от электрохимической коррозии. Лекция 7.2 Лакокрасочное покрытие (ЛКП) защищает металл от коррозии за счет 2-х основных механизмов защиты: Адгезионный механизм защиты . Сущность в том, что ЛКП затрудняет образование новой фазы – продуктов коррозии – на границе раздела металл – покрытие. Механизм работает, если покрытие хорошо сцеплено с основой. Барьерный механизм защиты. Сущность – ЛКП изолирует металл от коррозионной среды. Механизм работает, если в покрытии нет никаких дефектов (в том числе микродефектов – микропор и микротрещин)

Слайд 12

Описание слайда:

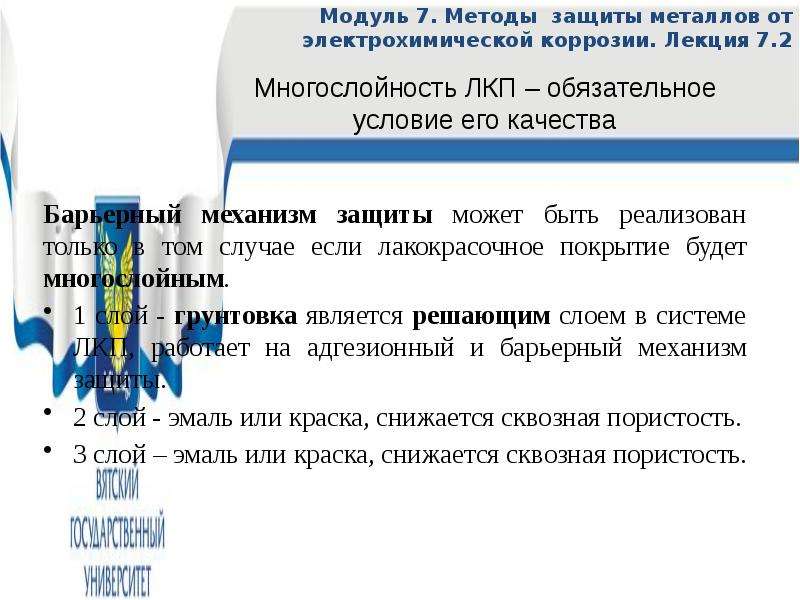

Барьерный механизм защиты может быть реализован только в том случае если лакокрасочное покрытие будет многослойным. 1 слой - грунтовка является решающим слоем в системе ЛКП, работает на адгезионный и барьерный механизм защиты. 2 слой - эмаль или краска, снижается сквозная пористость. 3 слой – эмаль или краска, снижается сквозная пористость.

Слайд 13

Описание слайда:

Слайд 14

Описание слайда:

Слайд 15

Описание слайда:

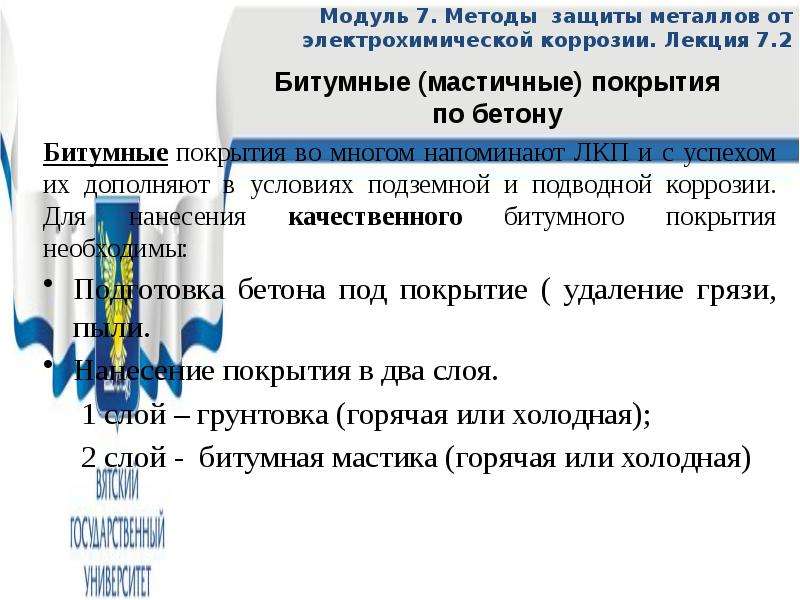

Битумные покрытия во многом напоминают ЛКП и с успехом их дополняют в условиях подземной и подводной коррозии. Для нанесения качественного битумного покрытия необходимы: Битумные покрытия во многом напоминают ЛКП и с успехом их дополняют в условиях подземной и подводной коррозии. Для нанесения качественного битумного покрытия необходимы: Подготовка бетона под покрытие ( удаление грязи, пыли. Нанесение покрытия в два слоя. 1 слой – грунтовка (горячая или холодная); 2 слой - битумная мастика (горячая или холодная)

Слайд 16

Описание слайда:

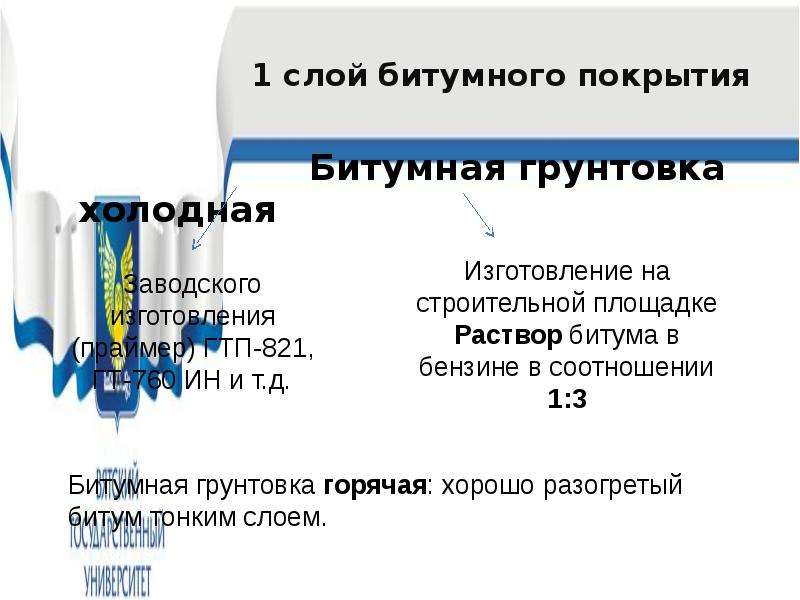

1 слой битумного покрытия Битумная грунтовка холодная

Слайд 17

Описание слайда:

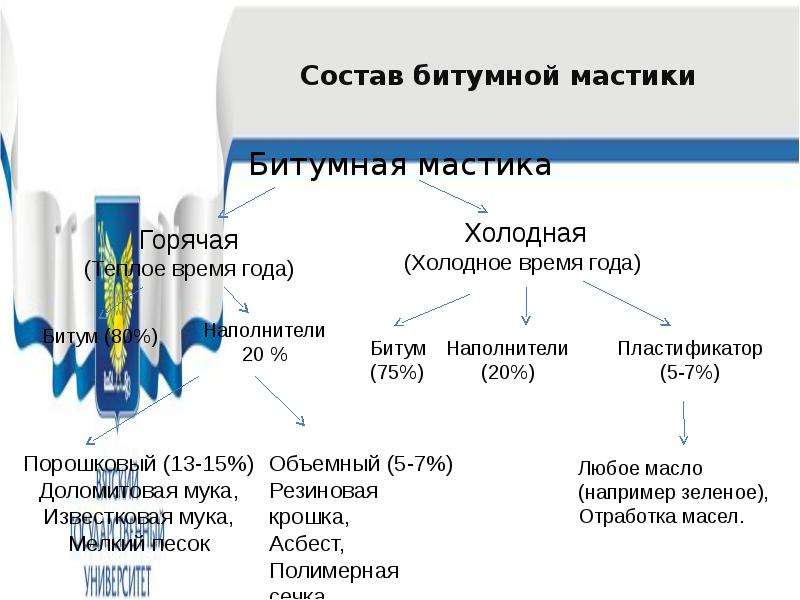

Состав битумной мастики Битумная мастика

Слайд 18

Описание слайда:

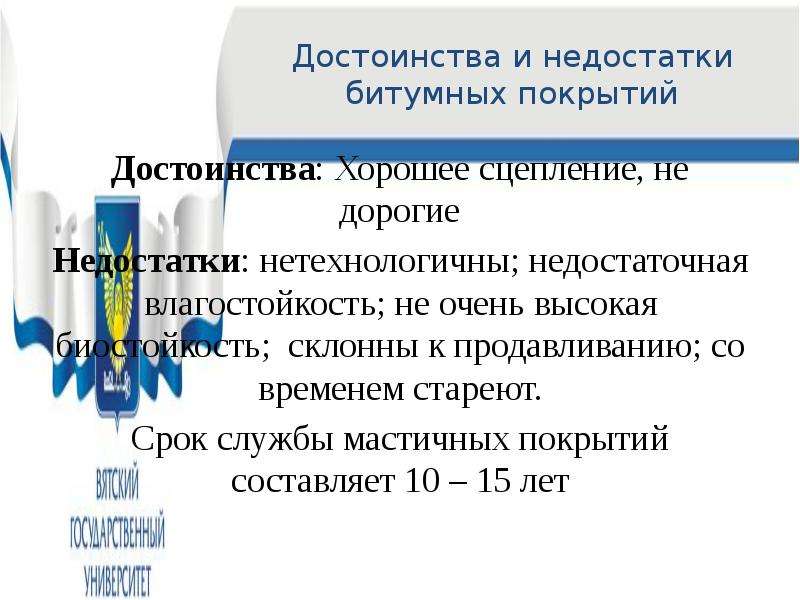

Достоинства и недостатки битумных покрытий Достоинства: Хорошее сцепление, не дорогие Недостатки: нетехнологичны; недостаточная влагостойкость; не очень высокая биостойкость; склонны к продавливанию; со временем стареют. Срок службы мастичных покрытий составляет 10 – 15 лет

Слайд 19

Описание слайда:

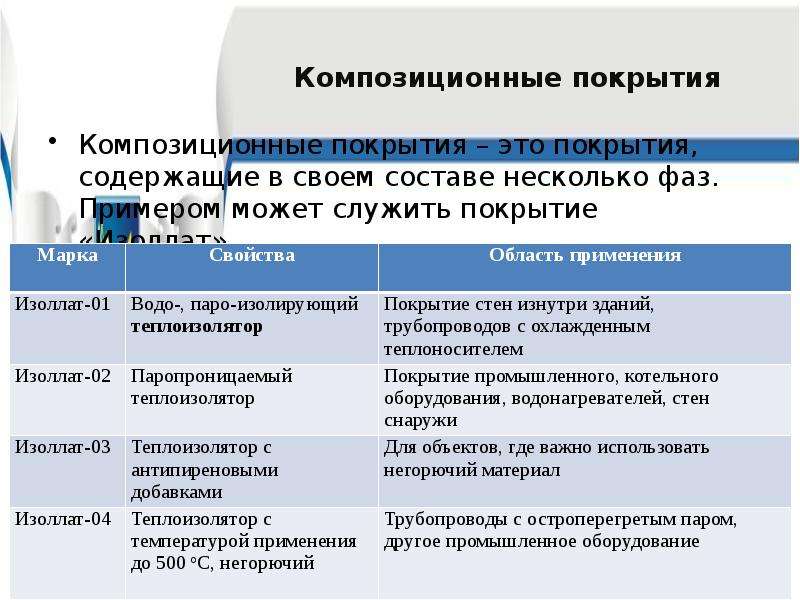

Композиционные покрытия Композиционные покрытия – это покрытия, содержащие в своем составе несколько фаз. Примером может служить покрытие «Изоллат»

Слайд 20

Описание слайда:

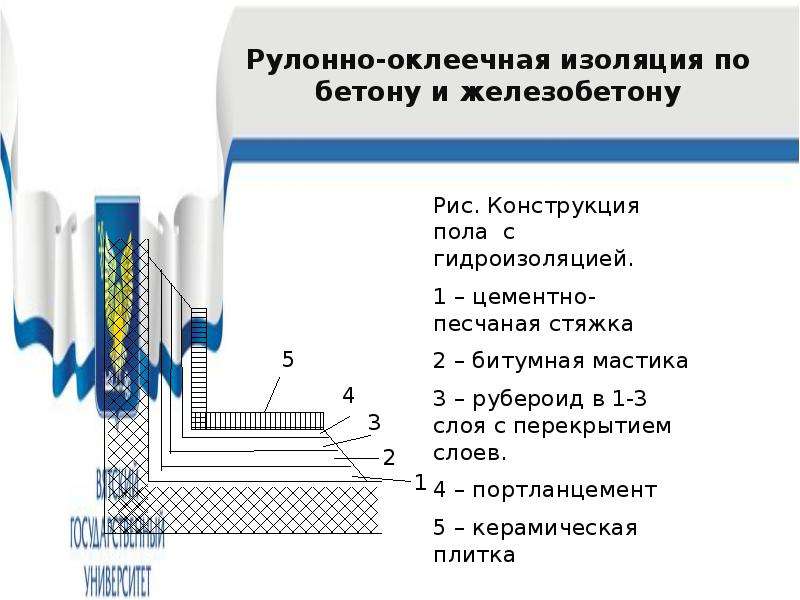

Рулонно-оклеечная изоляция по бетону и железобетону

Слайд 21

Описание слайда:

Слайд 22

Описание слайда:

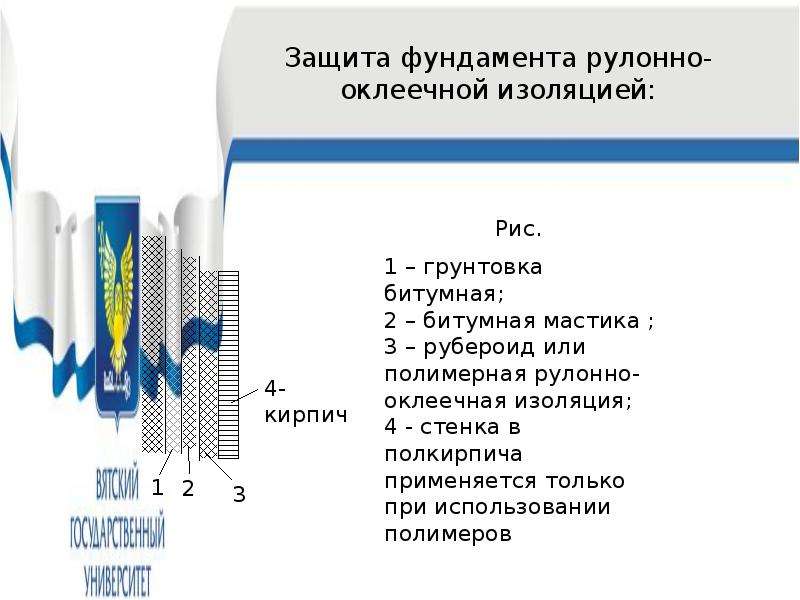

Защита фундамента рулонно-оклеечной изоляцией:

Слайд 23

Описание слайда:

Слайд 24

Описание слайда:

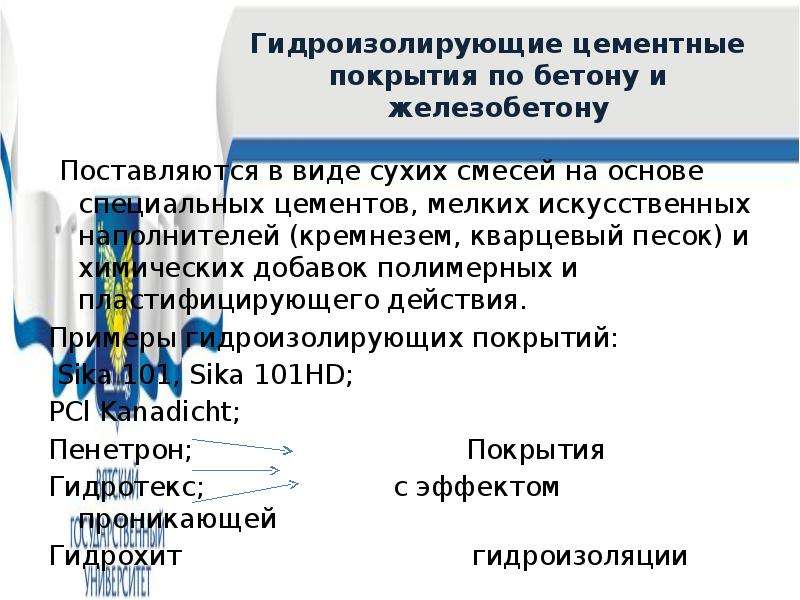

Гидроизолирующие цементные покрытия по бетону и железобетону Поставляются в виде сухих смесей на основе специальных цементов, мелких искусственных наполнителей (кремнезем, кварцевый песок) и химических добавок полимерных и пластифицирующего действия. Примеры гидроизолирующих покрытий: Sika 101, Sika 101HD; PCl Kanadicht; Пенетрон; Покрытия Гидротекс; с эффектом проникающей Гидрохит гидроизоляции

Слайд 25

Описание слайда:

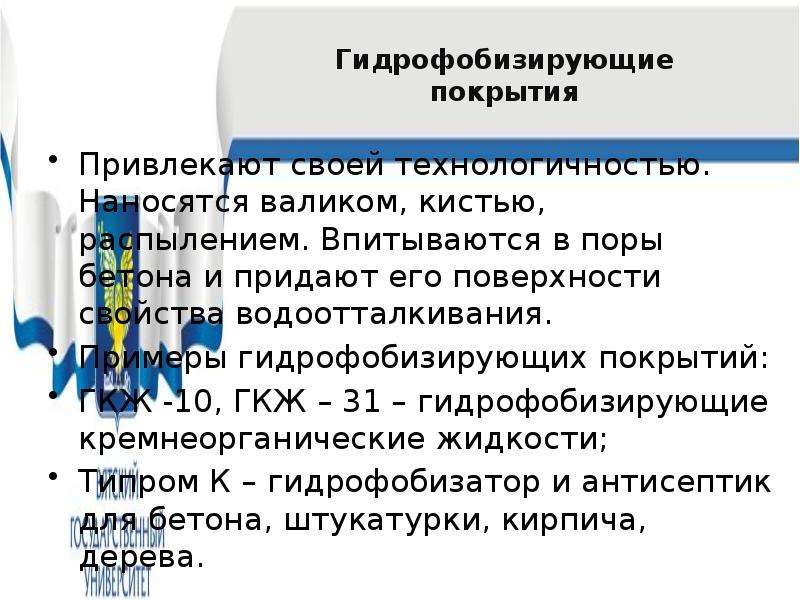

Гидрофобизирующие покрытия Привлекают своей технологичностью. Наносятся валиком, кистью, распылением. Впитываются в поры бетона и придают его поверхности свойства водоотталкивания. Примеры гидрофобизирующих покрытий: ГКЖ -10, ГКЖ – 31 – гидрофобизирующие кремнеорганические жидкости; Типром К – гидрофобизатор и антисептик для бетона, штукатурки, кирпича, дерева.

Слайд 26

Описание слайда:

Слайд 27

Описание слайда:

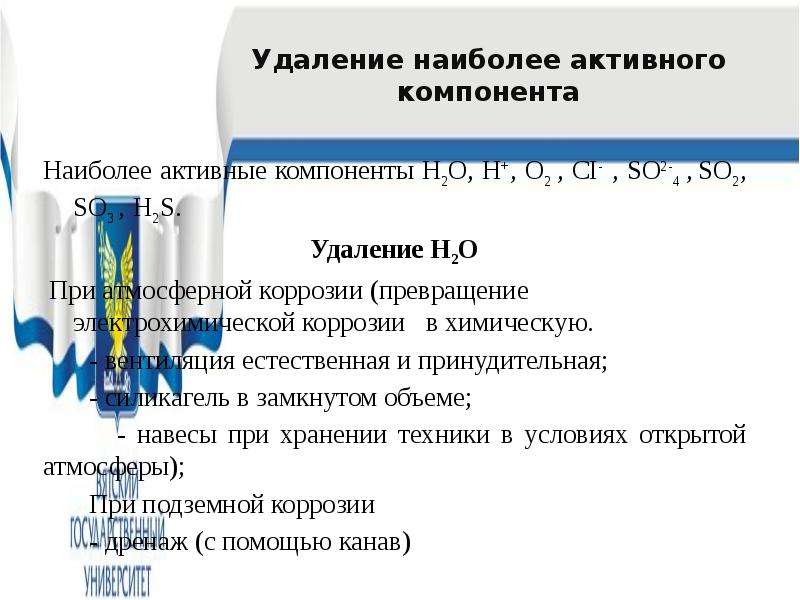

Удаление наиболее активного компонента Наиболее активные компоненты Н2O, Н+, O2 , CI- , SO2-4 , SO2, SO3 , H2S. Удаление Н2O При атмосферной коррозии (превращение электрохимической коррозии в химическую. - вентиляция естественная и принудительная; - силикагель в замкнутом объеме; - навесы при хранении техники в условиях открытой атмосферы); При подземной коррозии - дренаж (с помощью канав)

Слайд 28

Описание слайда:

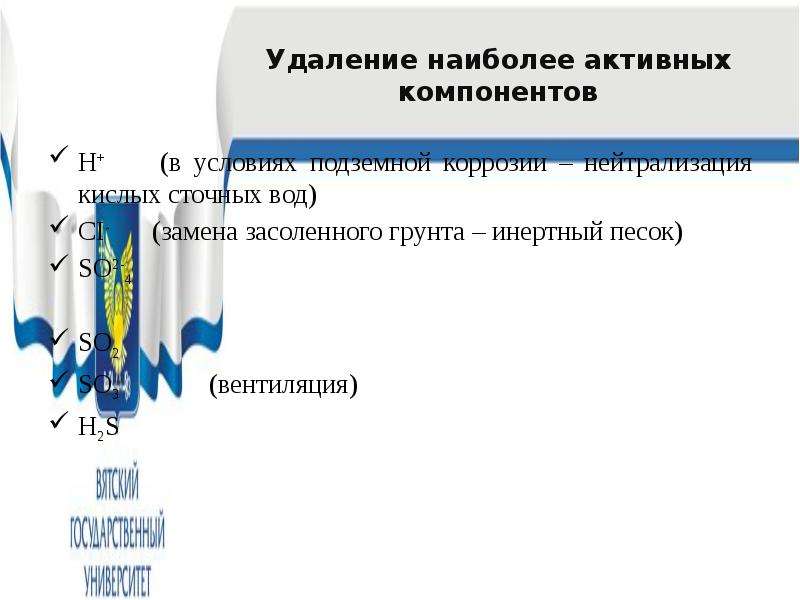

Удаление наиболее активных компонентов Н+ (в условиях подземной коррозии – нейтрализация кислых сточных вод) CI- (замена засоленного грунта – инертный песок) SO2-4 SO2 SO3 (вентиляция) H2S
